Produkttyp	Mini-ITX-Motherboard
Marke	MSI
Modell	C847IS-P33, C847MS-E33 (Serie MS-7836 v1.x)
Integrierter Prozessor	Intel Celeron 847 (Dual-Core, 1,1 GHz) für C847IS-P33; Intel Celeron 807 (Single-Core, 1,5 GHz) für C807IS-P33
Chipsatz	Intel NM70
Unterstützter Speicher	2 x DDR3 DIMM, bis zu 16 GB, DDR3 1333/1066, Dual Channel
LAN	Realtek RTL8111E, 10/100/1000 Mbps
Audio	Realtek ALC887, HD-Audio, 3 Klinkenanschlüsse
SATA-Speicher	1 x SATA 6 Gb/s, 1 x SATA 3 Gb/s
Rückseitige Anschlüsse	1x PS/2 Tastatur, 1x PS/2 Maus, 4x USB 2.0, 1x RJ45, 1x VGA, 1x DVI-D, 3x Audio
Interne Anschlüsse	2x USB 2.0, 1x Front-Audio, 1x TPM, 1x Gehäuseöffnungserkennung
Erweiterungssteckplätze	1x PCIe 2.0 x1
Formfaktor	Mini-ITX (17,0 cm x 17,0 cm)
Erforderliche Stromversorgung	ATX 24-Pin + ATX 4-Pin 12V Stecker
Geschätztes Gewicht	0,5 kg (nur Motherboard)
Sicherheit	CMOS-Jumper, Gehäuseöffnungserkennung, TPM-Unterstützung
Pflege	Mit einem trockenen, fusselfreien Tuch reinigen; Feuchtigkeit und Chemikalien vermeiden
Reparierbarkeit	Ersatzteile und Dokumentation auf der MSI-Website verfügbar; Austauschkarte bei Defekt
Allgemeine Informationen	Kompatibel mit Windows XP (IDE-Modus erforderlich); BIOS mit erweiterten Optionen; Handbuch in mehreren Sprachen verfügbar

Häufig gestellte Fragen - C847IS-P33, C847MS-E33 MSI

Wie installiere ich die Speichermodule auf diesem Motherboard?

Entriegeln Sie den DIMM-Steckplatz, indem Sie die seitlichen Clips auseinanderdrücken. Setzen Sie das Modul senkrecht ein und richten Sie die Kerbe aus. Drücken Sie fest, bis die Clips mit einem Klicken einrasten. Für den Dual-Channel-Modus installieren Sie zwei Module gleichen Typs und gleicher Dichte in den gleichfarbigen Steckplätzen.

Wie lösche ich das CMOS, um das BIOS zurückzusetzen?

Schalten Sie den Computer aus. Bewegen Sie den Jumper JBAT1 für einige Sekunden von der Position 'Behalten' auf 'Löschen' und setzen Sie ihn dann zurück auf die Ausgangsposition. Vermeiden Sie es, das CMOS bei eingeschaltetem System zu löschen.

Welcher Prozessor wird vom Motherboard C847IS-P33 unterstützt?

Das Modell C847IS-P33 ist mit einem Intel Celeron 847 Dual-Core-Prozessor mit 1,1 GHz ausgestattet. Das Modell C807IS-P33 ist mit einem Intel Celeron 807 Single-Core-Prozessor mit 1,5 GHz ausgestattet. Beide verwenden den Chipsatz Intel NM70.

Wie installiere ich Windows XP auf diesem Motherboard?

Um Windows XP zu installieren, müssen Sie zuerst das BIOS konfigurieren: Gehen Sie zu Advanced > SATA Mode und stellen Sie auf IDE (nicht AHCI). Speichern Sie dann und starten Sie neu. Führen Sie die Installation normal durch. Nach der Installation können Sie bei Bedarf in den AHCI-Modus wechseln.

Wo finde ich Treiber und BIOS-Updates?

Sie können Treiber und BIOS von der offiziellen MSI-Website herunterladen: http://www.msi.com/service/test-report oder der Support-Seite des Modells. Verwenden Sie das Dienstprogramm M-Flash im BIOS, um die Firmware zu aktualisieren.

Wie schließe ich das Frontpanel (Tasten und LEDs) an?

Verwenden Sie den Stecker JFP1 auf dem Motherboard. Beachten Sie das Schema im Handbuch, um die Kabel für Power-Taste, Reset, Betriebs-LED und Festplatten-LED korrekt anzuschließen. Die Pinbelegung entspricht dem Intel Front Panel I/O-Design.

Was tun, wenn der Bildschirm beim Start schwarz bleibt?

Überprüfen Sie zunächst, ob alle Stromkabel (24-Pin und 4-Pin) richtig angeschlossen sind. Stellen Sie sicher, dass der Speicher korrekt installiert ist. Wenn das Problem weiterhin besteht, löschen Sie das CMOS (siehe Frage 2) oder testen Sie mit nur einem Speichermodul. Überprüfen Sie auch, ob der Monitor an den VGA- oder DVI-D-Ausgang angeschlossen ist.

Unterstützt dieses Motherboard Dual-Channel für den Speicher?

Ja, es unterstützt den Dual-Channel-Modus. Um ihn zu aktivieren, installieren Sie zwei identische Speichermodule (gleiche Kapazität, Frequenz und Timings) in beiden DIMM-Steckplätzen. Das BIOS erkennt den Dual-Channel-Modus automatisch.

Wie aktiviere ich den AHCI-Modus für SATA-Festplatten?

Rufen Sie das BIOS auf, indem Sie beim Start Entf drücken. Gehen Sie zu Advanced > SATA Mode und wählen Sie AHCI. Speichern Sie und starten Sie neu. Beachten Sie, dass Windows XP den IDE-Modus benötigt; für Windows 7 und höher wird AHCI empfohlen. Wenn Sie den Modus nach der Installation ändern, startet das System möglicherweise nicht.

Welche Audioanschlüsse sind verfügbar?

Das Motherboard verfügt über drei Audio-Klinkenbuchsen (Line-In, Line-Out, Mikrofon) auf der Rückseite und einen Front-Audio-Anschluss (JAUD1) kompatibel mit Intel. Um 8-Kanal-Sound zu erhalten, müssen die hinteren Lautsprecher an das Frontpanel angeschlossen werden.

BEDIENUNGSANLEITUNG C847IS-P33, C847MS-E33 MSI

Hinweis von MSI zur Erhaltung und zum Schutz unserer Umwelt

Gemäß der Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte dürfen Elektro- und Elektronik-Altgeräte nicht als kommunaler Abfall entsorgt werden. MSI hat europaweit verschiedene Sammel- und Recyclingunternehmen beauftragt, die in der Europäischen Union in Verkehr gebrachten Produkte am Ende ihres Lebenszyklus zurückzunehmen. Bitte entsorgen Sie diese Produkte zum gegebenen Zeitpunkt ausschließlich an einer lokalen Altgerätesammelstelle in Ihrer Nähe.

Vielen Dank, dass Sie sich für das C847IS-P33/ C807IS-P33-Serie (MS-7836 v1.x) Mini-ITX-Mainboard entschieden haben. Diese C847IS-P33/ C807IS-P33-Serie basieren auf dem Intel® Celeron 847/807-Prozessor und dem Intel® NM70-Chipsatz. Diese C847IS-P33/ C807IS-P33-Serie bieten eine Hochleistungs- und energiesparende Lösung für BOX-PCs.

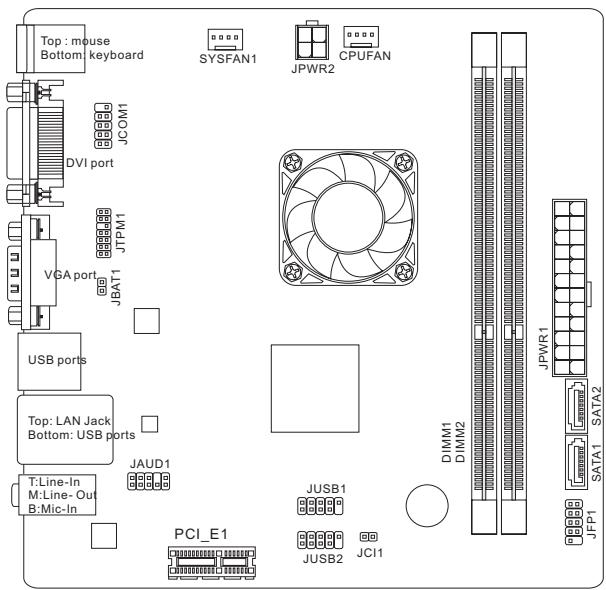

Layout

SPEZIFIKATIONEN

Prozessoren

Intel® Celeron 847/1,1 GHz/Dual-Core-Prozessor (C847IS-P33) Intel® Celeron 807/1,5 GHz/ Single-Core-Prozessor (C807IS-P33)

Chipsatz

Intel® NM70-Chipsatz

Speicher

2x DDR3-DIMMs unterstützen DDR3 1333/1066 DRAM (max. 16 GB) Unterstützt den Dual-Kanal-Modus

LAN

• Unterstützt LAN 10/100/1000 Fast Ethernet über Realtek® RTL8111E

Audio

Integrierter Realtek® ALC887 HD-Audiocode

SATA

1x SATA 3Gb/s Anschluss über Intel® NM70 1x SATA 6Gb/s Anschluss über Intel® NM70

Anschlüsse & Tasten

Hintere Ein- und Ausgänge

PS/2 Tastatur-Anschluss x1, PS/2 Maus-Anschluss x1, USB 2.0 Anschlüsse x4, LAN Anschluss x1, VGA Anschluss x1, DVI-D Anschluss x1, Audiobuchsen x3

On-Board

USB 2.0 Stiftleisten x2, Audio Stiftleiste für Gehäuse Audio Ein-/Ausgänge x1, TPM Stiftleiste x1, Serielle Stiftleiste x1, Gehäusekontaktschalter x1

Stockplatz

1x PCIe 2.0 x1-Steckplatz

Form Faktor

Schraubenlöcher für die Montage

Schraubenlöcher für die Montage x4

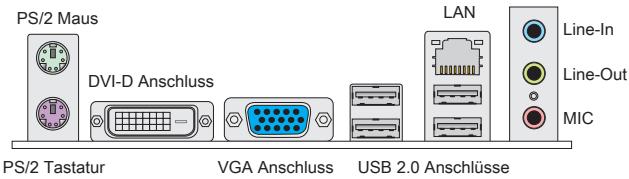

HINTERES ANSCHLUSSPANEL

Das hintere Anschlusspanel verfügt über folgende Anschlüsse:

WICHTIG

Die 7. und 8. Kanäle müssen an der Frontplatte ausgegeben werden, um den 8-Kanal-Klangeffekt zu erreichen.

Weitere Informationen zu kompatiblen Speichermodulen finden Sie unter

http://www.msi.com/service/test-report

Wenn Sie für Bestellungen von Zubehör Teilenummern benötigen, finden Sie diese auf unserer Produktseite unter

http://www.msi.com/index.php

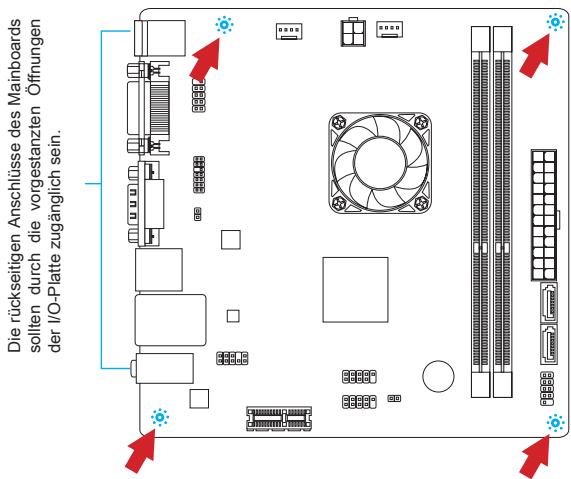

Schraubenlöcher für die Montage

Verwenden Sie die dem Mainboard beiliegende I/O-Platte und setzen Sie diese mit leichtem Druck von innen in die Aussparung des Computergehäuses ein. Zur Installation des Mainboards in Ihr PC-Gehäuse befestigen Sie zunächst die dem Gehäuse beiliegenden Abstandhalter im Gehäuse. Legen Sie das Mainboard mit den Schraubenöffnungen über den Abstandhaltern und schrauben Sie das Mainboard mit den dem Gehäuse beiliegenden Schrauben fest. Die Positionen der Befestigungslöcher sehen Sie in der Zeichnung unten. Weitere Informationen erfahren Sie in Ihrem Gehäusehandbuch.

WICHTIG

• Installieren Sie das Mainboard auf einer ebenen Fläche ohne Schmutz.
• Um Schäden am Mainboard zu verhindern, vermeiden Sie jegliche Berührung des Mainboards mit dem Gehäuse, mit Ausnahme der Abstandhalter unter den Befestigungslöchern.
• Stellen Sie sicher, dass sich keine losen metallischen Teile im Gehäuseinneren befinden.

Vorgehensweise beim Einbau von Speichermodulen

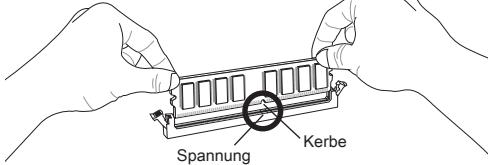

1. Öffnen Sie den DIMM-Steckplatz, indem Sie die Befestigungslaschen zur Seite klappen. Stecken Sie das Speichermodul senkrecht in den DIMM-Steckplatz ein. Das Speichermodul hat eine Kerbe an der Unterseite, so dass es nur in einer Richtung eingesetzt werden kann.
2. Drücken Sie die Speichermodule tief in den DIMM-Steckplatz hinein. Der Kunststoffbügel an jedem Ende des DIMM-Steckplatzes schnappt automatisch ein, wobei ein deutliches Klicken die korrekte Arretierung bestätigt.
3. Prüfen Sie von Hand, ob das Arbeitsspeichermodul von den seitlichen Bügeln am DIMM-Steckplatz richtig gehalten wird.

WICHTIG

• Stellen Sie im Zweikanalbetrieb bereits sicher, dass Sie Module des gleichen Typs und identischer Speicherdichte in den DIMM-Slots entsprechender Kanäle verwenden.
• Aufgrund der Hardwarebeschränkung sollen Sie den Installationsverfahren folgen: Bestücken Sie Speichermodule zuerst und installieren Sie dann die Grafikkarte. Entfernen Sie gegebenenfalls die Grafikkarte zuerst während der Deinstallation.

JPWR1: ATX 24-poliger Stromanschluss

Hier können Sie ein ATX 24-Pin-Netzteil anschließen. Wenn Sie die Verbindung herstellen, stellen Sie sicher, dass der Stecker in der korrekten Ausrichtung eingesteckt wird und die Pins ausgerichtet sind. Drücken Sie dann den Netzteilstecker fest in den Steckersockel.

JPWR2: ATX 4-poliger Stromanschluss

Dieser 12V-Stromanschluss wird verwendet, um die CPU mit Strom zu versorgen.

WICHTIG

Stellen Sie die Verbindung aller drei Anschlüsse mit einem angemessenen ATX-Netzteil sicher, um den stabilen Betrieb des Mainboards sicherzustellen.

CPUFAN, SYSFAN1: Stromanschlüsse für Lüfter

Die Netzteilüfter-Anschlüsse unterstützen aktive Systemlüfter mit +12V. Wenn Sie den Stecker mit dem Anschluss verbinden, sollten Sie immer darauf achten, dass der rote Draht der positive Pol ist und mit +12V verbunden werden soll, der schwarze Draht ist der Erdkontakt und sollte mit GND verbunden werden. Besitzt Ihr Mainboard einen Chipsatz zur Überwachung der Systemhardware und Steuerung der Lüfter, dann brauchen Sie einen speziellen Lüfter mit Tacho, um diese Funktion zu nutzen.

CPUFAN

SYSFAN1

SATA1~2: SATA-Anschluss

Dieser Anschluss basiert auf der Hochgeschwindigkeitsschnittstelle Serial ATA (SATA). Pro Anschluss kann ein Serial-ATA-Gerät angeschlossen werden. Zu Serial-ATA-Geräten gehören Festplatten (HD), SSD-Festplatten (SSD) und optische Laufwerke (CD-/DVD-/Blu-Ray-Laufwerke).

SATA1 (6 Gb/s, über Intel® NM70)

SATA2 (3 Gb/s, über Intel® NM70)

WICHTIG

• Knicken Sie das Serial-ATA-Kabel nicht in einem 90°-Winkel. Datenverlust könnte die Folge sein.
• SATA-Kabel haben identische Stecker an beiden Enden. Es wird empfohlen, den flachen Stecker auf dem Mainboard einzustecken.

JFP1: Frontpanel-Anschluss

Die Anschlüsse für das Frontpanel dienen zum Anschluss der Schalter und LEDs des Frontpanels. JFP1 erfüllt die Anforderungen des Intel® Front Panel I/O Connectivity Design Guide.

JCOM1: Serieller Anschluss

Es handelt sich um eine 16550A-Kommunikationsschnittstelle, die 16 Bytes FIFOs sendet/empfängt. Hier können Sie ein serielles Gerät direkt anschließen.

JUSB1, JUSB2: USB-2.0-Erweiterungsanschlüsse

Dieser Anschluss eignet sich für die Verbindung von Hochgeschwindigkeits-USB-Peripheriegeräten, wie z.B. USB-Festplattenlaufwerke, Digitalkameras, MP3-Player, Drucker, Modems und ähnliches.

JAUD1: Audioanschluss des Frontpanels

Der Audio-Frontanschluss ermöglicht den Anschluss von Audioein- und -ausgängen eines Frontpanels. Der Anschluss entspricht den Richtlinien des Intel® Front Panel I/O Connectivity Design Guide.

JCI1: Gehäusekontaktanschluss

Dieser Anschluss wird mit einem Kontaktschalter verbunden. Wird das Gehäuse geöffnet, wird der Schalter geschlossen und das System schaltet sich ein und gibt auf dem Bildschirm eine Warnung aus. Um die Warmmeldung zu löschen, muss das BIOS aufgerufen und die Aufzeichnung gelöscht werden.

JTPM1: TPM Anschluss

Dieser Anschluss wird für das optionale TPM Modul (Trusted Platform Module) verwendet. Weitere Informationen über den Einsatz des optionalen TPM Moduls entnehmen Sie bitte dem TPM Plattform Handbuch.

JBAT1: Steckbrücke zur CMOS-Lösung

Der Onboard CMOS Speicher (RAM) wird über eine zusätzliche Batterie mit Strom versorgt, um die Daten der Systemkonfiguration zu speichern. Er ermöglicht es dem Betriebssystem, mit jedem Einschalten automatisch hochzufahren. Wenn Sie die Systemkonfiguration löschen wollen, müssen Sie die Steckbrücke für kurze Zeit umsetzen (Löschen Daten).

Halten Daten

Löschen Daten

WICHTIG

Wenn das System ausgeschaltet ist, können Sie die Steckbrücke stecken, um die Daten im CMOS zu löschen. Danach entfernen Sie die Steckbrücke. Versuchen Sie niemals die Daten im CMOS zu löschen, wenn das System eingeschaltet ist. Die Hauptplatine kann dadurch beschädigt werden.

PCIe Steckplatz

Der PCIe-Steckplatz unterstützt eine Erweiterungskarte mit der PCIe-Schnittstelle.

PCIe 2.0 x1-Steckplatz

Nach dem Einschalten beginnt der Computer den POST (Power On Self Test - Selbstüberprüfung nach Anschalten). Sobald die Meldung erscheint, drücken Sie die Taste <DEL>, um das Setup aufzurufen.

Press DEL to enter Setup Menu

(ENTF drücken, um das Setup-MENU zu öffnen)

Wenn die Nachricht verschwindet, bevor Sie reagieren, und Sie möchten immer noch ins Setup, starten Sie das System neu, indem Sie es erst AUS- und dann wieder ANSCHALTEN, oder betätigen Sie die "RESET"-Taste am Gehäuse. Sie können das System außerdem neu starten, indem Sie gleichzeitig die Tasten , und drücken (bei manchen Tastaturen , und ).

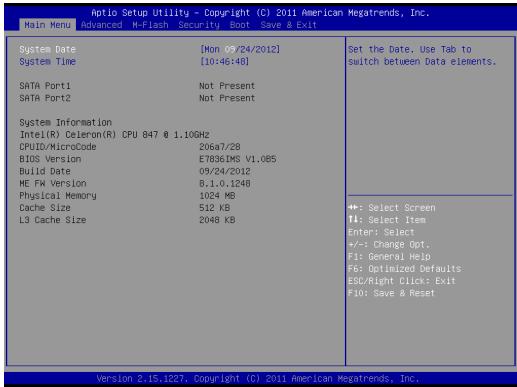

Die Menüleiste

Main Menu

In diesem Menü können Sie die Basiskonfiguration Ihres Systems anpassen, z.B. Uhrzeit, Datum usw.

Advanced

Verwenden Sie diesen Menüpunkt, um eigene weitergehende Einstellungen an Ihrem System vorzunehmen.

M-Flash

In diesem Menü können Sie das BIOS vom Speicher-Antrieb abtasten/aufblinken (nur FAT/FAT32 Format).

Security

Mit diesem Menü können Sie Supervisor- und Benutzerkennwörter setzen.

Boot

Verwenden Sie dieses Menü, um die Priorität der Boot-Geräte festzulegen.

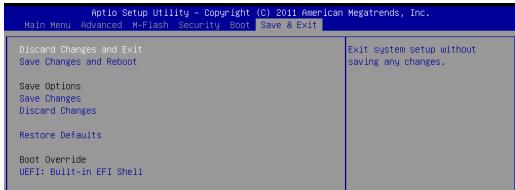

Save & Exit

Hier können Sie die BIOS-Werkseinstellungen oder Standardeinstellungen laden.

Veränderungen speichern oder löschen und das BIOS-Setup verlassen.

Save & Exit

Verlässt das BIOS-Setup, ohne die Änderungen zu speichern.

Save Changes and Reboot

Speichert die Änderungen und startet das System neu.

Save Options

Mit diesem Menüpunkt speichern Sie die Änderungen.

Discard Changes

Mit diesem Menüpunkt verwerfen Sie die Änderungen.

Restore Defaults

Mit dieser Option können Sie die optimierten Standardwerte laden, die der BIOS-Hersteller als Muster festgelegt hat.

Boot Override

Die installierten Speichergeräte werden in diesem Menü angezeigt. Sie können eines davon als Boot-Gerät auswählen.

HINWEISE ZUR WINDOWS XP-INSTALLATION

Dieser Abschnitt beschreibt, wie Sie Windows XP mit IDE-Modus installieren.

Windows XP mit IDE-Modus installieren

Die Windows XP-Installation schlägt fehl, ein blauer Bildschirm wird angezeigt, da Speichergeräte im AHCI-Modus nicht nativ unterstützt werden. Falls Sie noch Windows XP als Betriebssystem nutzen können, ändern Sie bitte die nachstehenden BIOS-Elemente wie folgt.

1. Zum Aufrufen des BIOS beachten Sie bitte im Kapitel "BIOS-Einstellungen" nach.
2. Wechseln Sie zu Advanced (Erweitert) → SATA Mode (SATA-Modus).
3. Stellen Sie den SATA MODE (SATA-Modus) auf IDE ein.
4. Wechseln Sie zu Save & Exit (Speichern und beenden) → Save Changes and Reboot (Änderungen speichern und neu starten).
5. Installieren Sie Windows XP.
