Tipo di prodotto	Fotocamera digitale compatta
Marca	Samsung
Modello	S860
Sensore	1/2,5" CCD, 8,1 megapixel effettivi
Zoom ottico	3x (equivalente 35 mm: 38-114 mm)
Zoom digitale	Fino a 5x in base alla dimensione dell'immagine
Schermo LCD	TFT a colori 2,4" (230.000 punti)
Messa a fuoco	Autofocus TTL con rilevamento dei volti
Otturatore	da 1 a 1/2000 di secondo
Flash incorporato	Portata: 0,3-4,0 m (grandangolo), 0,5-2,1 m (teleobiettivo)
Modalità di scatto	Auto, Programma, Manuale, DIS, Aiuto foto, Ritratto, Scena (Notte, Bambini, Paesaggio, ecc.)
Registrazione video	640x480 o 320x240 a 30/15 fps con audio
Archiviazione	Memoria interna 11 MB + schede SD/SDHC/MMC (fino a 4 GB)
Formati file	Immagine: JPEG (DCF, EXIF 2.2); Video: AVI (MJPEG); Audio: WAV
Alimentazione	2 batterie stilo AA alcaline (incluse) o batteria ricaricabile Ni-MH SNB-2512 (opzionale)
Dimensioni (L x A x P)	93 x 62 x 26,5 mm
Peso	Circa 123 g (senza batterie né scheda)
Interfaccia	USB 2.0, uscita video NTSC/PAL
Temperatura di funzionamento	da 0 a 40 °C
Umidità di funzionamento	dal 5 all'85%
Accessori inclusi	Batterie alcaline AA, cavo USB, cinturino da polso, manuale utente, CD software (Samsung Master, Adobe Reader), garanzia
Manutenzione e pulizia	Pulire l'esterno con un panno morbido e asciutto. Non utilizzare solventi. Proteggere da polvere e umidità.
Sicurezza	Non smontare l'apparecchio. Evitare l'esposizione a temperature estreme. Non usare il flash vicino agli occhi.
Ricambi e riparabilità	Batterie e schede di memoria disponibili come optional. Per riparazioni, contattare un centro di assistenza autorizzato Samsung.

Domande frequenti - S860 SAMSUNG

Come accendere la fotocamera Samsung S860?

Per accendere la fotocamera, far scorrere il selettore di modalità sulla posizione desiderata (Auto, Programma, ecc.). Lo schermo si accende.

Come inserire le batterie?

Aprire il vano batterie sul retro della fotocamera. Inserire due batterie stilo AA alcaline rispettando le polarità (+/-). Chiudere il coperchio.

Come scattare una foto?

Selezionare una modalità di scatto con il selettore. Inquadrare il soggetto, premere a metà il pulsante di scatto per mettere a fuoco, quindi premere a fondo per scattare.

Come usare lo zoom?

Usare il tasto dello zoom (solitamente contrassegnato T/W) per ingrandire (T) o ridurre (W). Lo zoom è disponibile in modalità foto, ma non durante la registrazione video.

Come eliminare le immagini?

In modalità riproduzione, selezionare l'immagine da eliminare con i tasti sinistra/destra. Premere il tasto Elimina (cestino). Confermare l'eliminazione selezionando "Sì".

Come trasferire le foto su un computer Windows?

Installare il software Samsung Master dal CD incluso. Collegare la fotocamera al computer con il cavo USB. Il computer rileverà la fotocamera e sarà possibile scaricare le immagini.

Cosa fare se lo schermo rimane nero?

Verificare che le batterie siano inserite correttamente e sufficientemente cariche. Se la fotocamera è in modalità standby, premere a metà il pulsante di scatto per riattivarla. Se il problema persiste, rimuovere e reinserire le batterie.

Come ricaricare la batteria ricaricabile?

Utilizzare il caricabatterie SNB-2512 (opzionale) con due batterie Ni-MH. Il tempo di carica è di circa 300 minuti. È anche possibile utilizzare batterie alcaline non ricaricabili.

Quali tipi di schede di memoria sono compatibili?

La fotocamera accetta schede SD (fino a 2 GB), SDHC (fino a 4 GB) e MMC (fino a 1 GB). È disponibile anche la memoria interna da 11 MB.

Come pulire l'obiettivo?

Utilizzare un panno morbido e asciutto speciale per ottica. Soffiare delicatamente per rimuovere la polvere. Non utilizzare liquidi o solventi aggressivi.

MANUALE UTENTE S860 SAMSUNG

Tarjeta SDHC (hasta 4 GB garantizzato)

• Formato de archivo:

Imagen fija: JPEG (DCF), EXIF 2.2, DPOF 1.1, PictBridge

Imparare a conoscere la fotocamera	1
Identificazione delle funzioni / contentuti della fotocamera	4
Durata della Batteria e numero di scatti	5
(temp di registrazione)

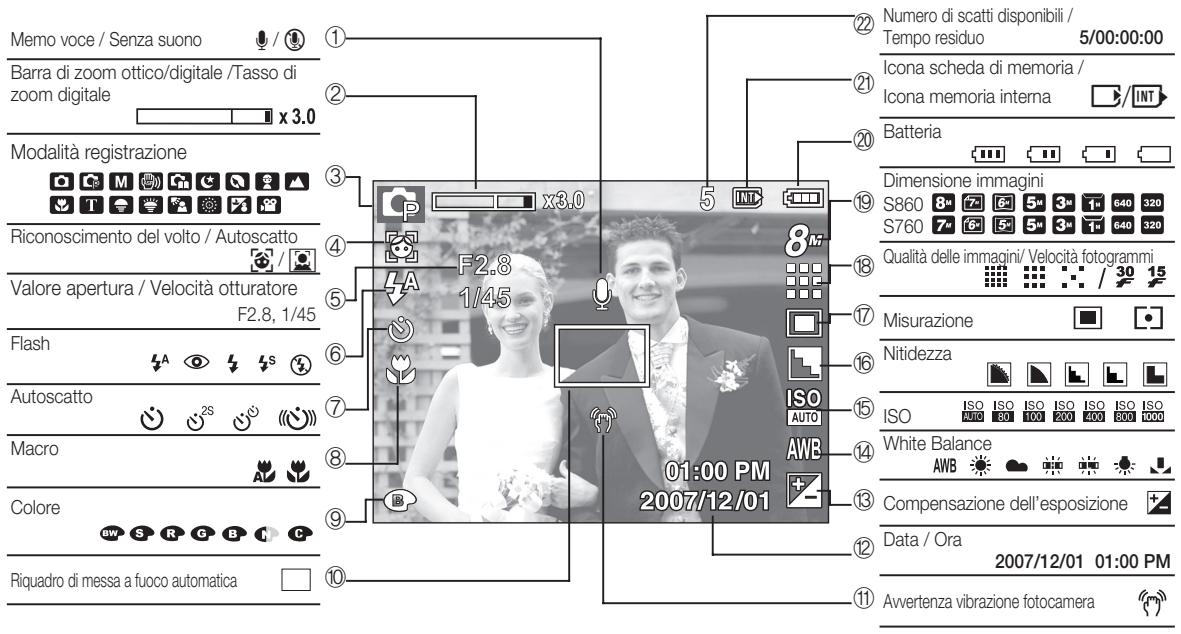

Indicatore display LCD	6
Manopola di selezione modalità	7
Scattare la Foto	8
Riproduire /Elimare immagini	9
Scaricare le immagini	10
Specfiche	11

Imparare a conoscere la fotocamera

• Microsoft Windows e il logo di Windows sono marchi registrati di Microsoft Corporation negli Stati Uniti e/o negli altri paesi
• Tutti i marchi e i nomi dei prodotti che compaiono in quello manuale sono marchi registrati dei rispettivi proprietari.
• Contenuti e illustrazioni presenti nel manuale possono essere soggetti a modifica perché preavviso in caso di aggiornamento delle funzioni della fotocamera.
• Per maggiori informazioni, far riferimento al manuale utente incluso nel CD del software.
• I documenti PDF del manuale utente sono inclusi nel CD-ROM fornito in dotazione con la fotocamera. Cercare i file PDF con Windows Explorer. Per poter aprire i file PDF, è necessario aver installato Adobe Reader, incluso nel CD-ROM in dotazione.

Imparaere a conoscere la fotocamera

PERICOLO

La scritta PERICOLO indica una situazione di rischio imminente che, se non evitata, cui provocare il decesso o gravi lesions.

Non cercare in alcun modo di modificare la fotocamera. La mancata osservanza di esta norma può provocare incendi, lesioni, scosse elettriche o gravi danni all'utente o alla fotocamera. Le ispezioni interne, la manutenzione e le riparazioni devono essere eseguite dal rivenditore di fiducia o da un centro di assistenza fotocamera Samsung.

Nel caso in cui liquidi od oggetti estranei dovessero penetrare nella fotocamera, non usare l'apparecchio. Spagnere la fotocamera, quandi scollegare la sorgente di alimentazione. Rivolgersi al rivenditore o a un centro di assistenza fotocamera Samsung. Non continuare a use l'apparecchio per evitare di provocare incendi o scosse elettriche.

Non utilizzato il prodotto in prossimità di gas inflammabili o esplosivi, in quanto ciò potrebbe aumento il rischio di esplosioni.

Non insere o far cadere oggetti estranei metallici o inflammabili nella fotocamera attraverso punti di accesso quali lo slot della schedà di memoria e lo scomparto batterie. In quello modo si possono provocare incendi o scousse elettriche.

Non azionare la fotocamera con le mani bagnate. Ci o compara il rischio di scosse elettriche.

AWERTENZA

La scritta AWERTENZA indica una situazione potenzialmente pericolosa che, se non evitata, cui provocare la morte o gravi lesions.

Non usare il flash in prossimità di persone o animali. Il posizionamento del flash troppo vicinoagli occhi del soggetto più provocare danni alla vista.

Per ragioni di sicurezza,tenere il prodotto e i relativi accessori lontano alla portata di bambini per prevenire incidenti quali:

• Ingestione della batteria o di accessori di piccole dimensioni.
  In caso di incidenti, consultare immediamente un medico.
  -Le parti in movimento della fotocamera possono provocare lesioni.

Batterie e fotocamera possono surriscaldarsi in caso di utilizzo prolongato, provocando funzioni difettosi dell'apprecchio. Se ciò dovesse avvenire, disattivare la fotocamera e farla raffreddare per alcuni minuti.

Non lasciare la fotocamera in luoghi soggetti a temperature molto elevate quali l'interno di veicoli chiusi, non esporla alla luce diretta del sole e non lasciarla in altri luoghi con forti variazioni di temperatura. L'esposizione a temperature estreme più danneggiare i componenti interni della fotocamera e provocare incendi.

Durante l'uso, non coprir la fotocamera o il caricabatterie. L'eventuale surscaldamento più deformare il corpo della fotocamera o provocare incendi. Utilizzare sempre la fotocamera e i relativi accessori in zone ben ventilate.

Imparare a conoscere la fotocamera

ATTENZIONE

La scritta ATTENZIONE indica una situazione potenzialmente pericolosa che, se non evitata, può provocare lesioni di lieve o media entità.

Togliere le batterie se la fotocamera noniene utilizzata per lunghi periodi.

La fuoriscita di eletropolito corrosivo delle batterie più danneggiare i componenti della fotocamera in modo irreparabile.

Perdite, surriscaldamento e batterie danneggiate posso n provocare incendi o lesioni.

• Utilizzare batterie con specifiche adatte alla fotocamera.
• Non provocare cortocircuiti, né riscaldare o gettare le batterie nel fuoco.
• Non insere le batterie con le polarità invertite.

Non azionare il flash nelle è a contatto con le mani o altri oggetti. Non toccare il flash dopo averlo utilizzato ininterrottamente: potrebbe provocare usioni.

Prestare attenzione a non toccare l'obiettivo o il coprio-biettivo per evitare di scattare immagini peu nitide o di causare funzioni difettosi della fotocamera.

L'utilizzo di un alimentatore che non siapia compatible con le specifiche della fotocamera rischia di provocare funzioni di fettosi dell'apparecchio Consigliamo di adoperare unicamente batterie dotate delle specifiche adatte alla fotocamera in uso. ※ Alimentatore disponibile

Tensione: 3.3V, Amprer: 2A, Diametro: 2.35
All'accensione della fotocamera, verificare se il tipo di batteria usato corrisponde a quello configurato in [IMPOSTAZIONI] > TIPO BATT].

Le carte di credito possonovenir smagnetizzate se lasciate vicina alla fotocamera. Evitare di lasciare carte magnetiche vicina alla telecamera.

Non insere la scheda di memoria dal lato contrario.

Non dimenticare di formattare la schedà di memoria nei seg-
quenti casi: quando si utilizza per la prima volta una scheda
appena acquistata, quando la schedà di memoria contiene
dati che la fotocamera non è in grado di riconoscere oppure
immagini catturate con un'altra fotocamera.

Prima di un avvenimento importante o di partire per un viaggio, si consiglia di verificare le condizioni dell'appareccchio fotografico. Samsung non può ritenuta responsable per il malfunzionamento dell'apparechio.

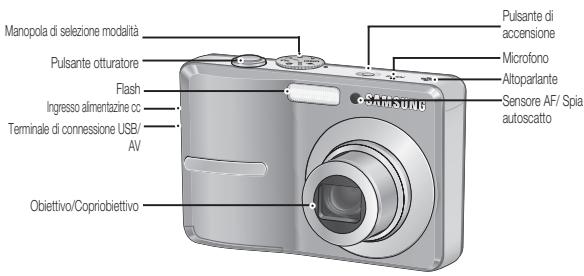

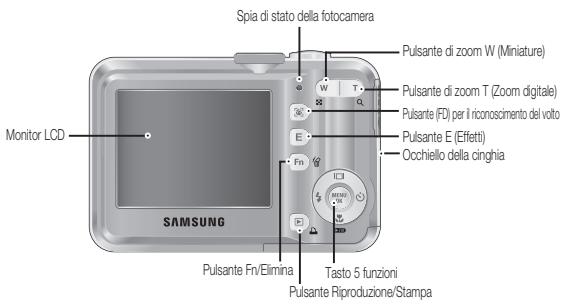

Identificazione delle funzioni / contentuti della fotocamera

Articoli inclusi
Fotocamera

Batterie stilo (AA) alcaline

Cavo USB

Cordoncino

Manuale d'uso, Garanzia

CD del software

Componenti optionali
Scheda di memoria SD/SDHC/MMC

Batteria ricarcable (SNB-2512)

Caricabatterie (SBC-N2)

Cavo AV

Cavo CA

Custodia della fotocamera

* Prima di usare il prodotto, controllare che sua presente tutto il contento. I contentuti possono variare a seconda delle zone di vendita.

Per acquire l'attrezzatura opzionale, rivolgersi al più vicino rivenditore Samsung o centro di assistenza Samsung.

Durata della Batteria e numero di scatti (tempo di registrazione)

Raccomandiamo di utilizzato unicamente batterie specifiche per fotocamera digitale (ed entro un anno alla fabbricazione). I tipi di batteria utilizzabile sono elencati di seguito.

• Batterie non ricaricabili : 2 batterie AA alcaline (ad elevata capacità)

• Batteria ricaricabile (opzionale) : SNB-2512 (Ni-MH)

• Specifiche della batteria ricaricabile SNB-2512

Modello	SNB-2512
Tipo	Ni-MH
Capacità	2500mAh
Voltaggio	1.2V x 2
Tempo di ricarica	Circa 300 min (per SBC-N2)

※ La batteria inclusa varia a seconda della zona di vendita.

■ Quando si usa la memoria MMCda 256MB la capacité di ripresa sarà seguente. Questi valori sono approximativi in quanto le capacità delle immagini subiscono l'influenza di variabili quali il soggetto e il tipo di scheda di memoria.

-S860

Dimensione imagine registrata		OTTIMA	BUONA	NORMALE	30FPS	15FPS
Foto	8+	circa 58	circa 83	circa 118	-	-
	7+	circa 64	circa 132	circa 186	-	-
	6+	circa 76	circa 151	circa 195	-	-
	5+	circa 91	circa 179	circa 252	-	-
	3+	circa 140	circa 269	circa 372	-	-
	1+	circa 459	circa 600	circa 744	-	-
Filmato	640	-	-	-	circa 2'3"	circa 4'17"
	320	-	-	-	circa 7'44"	circa 13'24"

-S760

Dimensione immagine registrata		OTTIMA	BUONA	NORMALE	30FPS	15FPS
Foto	7°	circa 65	circa 130	circa 190	-	-
	6°	circa 74	circa 147	circa 205	-	-
	5°	circa 88	circa 173	circa 248	-	-
	5°	circa 88	circa 173	circa 248	-	-
	3°	circa 140	circa 274	circa 372	-	-
	7°	circa 538	circa 710	circa 744	-	-
Filmato	340°	-	-	-	circa 2'3"	circa 4'17"
	320°	-	-	-	circa 7'44"	circa 13'24"

I pulsanti di zoom sono disattivati durante la registrazione di un filmato.
I tempi di registrazione possono subire modifiche a causa dell'attivazione dello zoom.

※ Per maggiori informazioni, far riferimento al manuale utente incluso nel CD del software.

Per selezionale una modalità desiderata, utilizzare la manopola di selezione modalità posta in cima alla fotocamera.

AUTO

Selezionare esta modalità per scattare fotinodo simplice e rapido con un intervento minimoda parte dell'utente.

GUIDA RIPRESE

Questa modalità consente di scattare fotin maniera corretta e fornisce soluzioni ad eventuali problemi che l'utente dovessero incontrare.

PROGRAMMA

Selezionare la modalità programmazione per configurare la fotocamera con impostazioni ot- timali. É uncommone possibile configurare manua- mente tutte le funzioni tranne il valore di aperture e la velocità dell'otturatore.

RITRATTO

Utilizzato questa modalità per fotografia una persona.

MANUALE

È possibile configurare manually delle tutte i parametri tranne il valore di aperture e la velocità dell'otturatore.

SCENA

Utilizzato il menu per configurare disponibile le impostazioni ottimali per una varietà di situazioni di ripresa.

DIS

Questa modalità consente di ridurre al minimo le vibrazioni della fotocamera e di ottenere la corretta esposizioneanchein condizioni di poca luce.

FILMATO

Un filmato può essere registrato per tutto il tempo di registrazione disponibile.

Scattare la Foto

Come scattare la foto

1. Accendere la fotocamera e selezionare una modalità ruotando la manopola di selezione modalità.

1. Tenere la fotocamera come illustrato in figura

1. Confermare l'inquadratura

1. Scattare una Foto.

Pressione a mezza corsa

La messa a fuoco e il flash sono controllati.

Pressione completa la foto è scattata

• Come registrar un filmato

• Ruotare la manopola di selezione della modalità e selezionare ( ).

• Confermare l'inquadratura

1. Avviare la registrazione Premere lotturatore e la registrazione si avvia. Per arrestare la registrazione premare ancora il pulsante dell'otturatore.

Riproduurre /Elimare immagini

Riproduire le immagini

-Viene visualizzata l'ultima imagine archiviata in memoria.

Premere il pulsante riproduzione ( ).

Selezionare I'immagine da riproduire agendo sul pulsante Sinistra/Destra.

※ Modalità maniera: se si preme il pulsante del modo riproduzione per più di 3 secondi, le impostazioni del segnale acustico e del suono di avvio vengono disattinate (SPENTO),anche se sono state impostate su ACCESO.

- Eliminazione di immagini

• Questo pulsante serve per eliminare le immagini archivate nella scheda di memoria.

• Selezionare l'immagine che si desidera eliminare premendo il pulsante Sinistra/ Destra, quando premere il pulsante CANCELLARE (）。

[Immagine singola]

[Miniatura]

1. Per aggiungere imagini da eliminare, premere il pulsante T.

2. Pulsante Sinistra/ Destra: per selezionare le immagini

3. Pulsante T: per controllare l'eliminazione
4. Pulsante OK: si cancellano le immagini selezione.

ITALIANO

1. Selezionare i valori del sottomenu con la pressione del pulsante Su / Giu e poi del pulsante OK.

2. Se si selezione [NO] : si annulla "Cancella imagine".

3. Se si selezione [Si] : si cancellano le immagini selezionate.

Scaricare le immagini

Per Windows	Per Macintosh
PC con processore superiore a Pentium 450MHz (consigliato: Pentium 800MHz)	Power Mac G3 o superiore
Windows 98SE / 2000 / ME / XP/Vista	Mac OS 9.2 ~ 10.4
Minimo 128 MB di RAM (consigliati più di 512 MB) 200 MB di spazio disponibile sul disco fisso(consigliato除外 1 GB)	Minimo 64 MB di RAM (consigliati più di 256 MB) 110 MB di spazio disponibile sul disco fisso
Porta USB	Porta USB
Unità CD-ROM	Unità CD-ROM
1024x768 pixel, monitor com-patibile a colori 16 bit (consigliato monitor a colori 24 bit) Microsoft DirectX 9.0C

• Modo di connessione al PC

• Installare il software fornito in dotazione.

1. Scaricare le immagini

• Collegare la fotocamera e il computer mediante il cavo USB fornit o in dotazione e scaricare le immagini nel computer per salute.

Specifiche

Sensore immagini	- Tipo: 1/2,5" CCD - Pixel effettivi: S860: circa 8,1 Mega-pixel S760: circa 7,2 Mega-pixel - Pixel totali: S860: circa 8,3 Mega-pixel S760: circa 7,2 Mega-pixel
Obiettivo	- Lunghezza focale: obiettivo SHD f = 6,3 - 18,9 mm (equivalente pellicola da 35 mm: 38 - 114 mm) - N. F: F2,8(W) - F5,2(T) - Zoom digitale: ·Modo Immagine fissa: 1,0X - 3,0X ·modalità Riproduzione: 1,0X - 12,8X (a seconda delle dimensioni dell'imagine)
Display LCD	- LCD TFT a colori da 2,4 pollici (230.000 punti)
Messa a fuoco	- Tipo: Autofocus TTL (AF multiplio, AF Centrato, AF per il riconoscimento del voltò) - Gamma

	Normale	Macro	Macro automatica
Grandangolo	80 cm - Infinite	10 cm - 80 cm	10 cm - infinito
Tele		50 cm - 80 cm	50 cm - infinito

Otturatore	- Velocità 1 - 1/2.000 sec (Manuale / Notre: 8 - 1/2.000 sec., Fuochi artificiali: 4 sec.)
Esposizione	- Controllo: AE di programma - Misurazione: Multi, Spot, AE per il riconoscimento del molto - Compensazione: ±2 EV (incrementi di 1/3 EV) - ISO: AUTO, 80, 100, 200, 400, 800, 1000

Flash	- Modalità: Auto, Auto e Riduzione occhi rossi, Flash di riem-pimento, Sincronizzazione lenta, Flash spento - Gamma: Grandangolo: 0,3 m - 4,0 m, Teleobiettivo: 0,5 m - 2,1 m - Tempo di ricarica: Circa 5,5 sec.
Nitidezza	- +LEGGERA, LEGGERA, NORMALE, FORTE, +FORTE
Effetto colore	- Normale, B&N, Seppia, Rosso, Verde, Blu, Negativo, Colore personalizzato
Bilanciamento del bianco	- Automatico, Luce diurna, Nuvoloso, Fluorescente H, Fluorescente L, Tung- steno, Personalizzato
Registrazione voce	- Registrazione voce (max 10 ore) - Memo vocale in imagine fissa (max 10 sec.)
Stampigliatura della data	- Spento, Data, Data e Ora (selection- able dall'utente)
Ripresa	- Imagine fissa -Modalità: Auto, Programmazione, Manuale, DIS, Guida riprese, Ritratto, Scene -Scena: Notte, Bambini, Paesaggio, Primo piano, Testo, Tramon- to, Alba, Controluce, Fucchi artificiali, Spiaggia e neve -Autoscatto: a 10 sec, a 2 sec, doppio, con rilevazione movimento

Specifique

- Filmato ·Con audio (tempo di registrazione: dipende alla capacità della memoria) ·Dimensioni: 640x480, 320x240 ·Velocità fotogrammi: 30 fps, 15 fps ·Zoom ottico 3X e Mute nel Zooming ·Editing filmati (incorporato): pausa durante la registratione, cattura di immagini fisse	- Dimensione immagini ·S860
	8M	7M	6M	5M	3M	1M
	3264X 2448	3264X 2176	3264X 1836	2592X 1944	2048X 1536	1024X 768
	·S760
	8M	7M	6M	5M	3M	1M
	3072X 2304	3072X 2048	3072X 1728	2592X 1944	2048X 1536	1024X 768
	·S860
	8M	7M	6M	5M	3M	1M
	OTTIMA	circa 58	circa 64	circa 76	circa 91	circa 140
	BUONA	circa 83	circa 132	circa 151	circa 179	circa 269
	NORMALE	circa 118	circa 186	circa 195	circa 252	circa 372
	·S760

※ Questi valori sono stati misurati nelle condizioni standard Samsung e possono variare a seconda delle condizioni di ripresa e delle impostazioni della fotocamera.

Pulsante "E". - Effetto: Colore

• Modifica: Ridimensiona, Ruota, Colore

Riproduzione immagini - Tipo: Immagine singola, Miniature, Multi-slide, Filmato

Interfaccia - Connette uscita digitale: USB 2.0

• Audio: Mono
• Uscita video: NTSC, PAL (seLECTIONabile dall'utente)
• Adattatore CC: 3,3 V

Sorgente alimentazione - Batterie primarie: 2 X AA Alcalina

• Batteria ricaricabile (opzionale): KIT SNB-2512B (Batteria & Caricatore 2xAA Ni-MH)

La batteria inclusa varia a seconda dell'area di vendita.

Dimensioni (LxHxP) - 93 X 62 X 26.5 mm (parti sporgenti esclose)

Peso - Circa 123 g (senza batterie e scheda)

Temperatura di esercizio - 0 ~ 40°C

Umidità di esercizio -5\~85%

Software - Samsung Master, Adobe Reader

※ Le specifiche indicate sono soggette a migliorifica alla preawviso.
Tutti i marchi sono di proprieta dei rispetti detentori.

Smaltimento del prodotto

Smaltimento corretto del prodotto (Direttiva WEEE per lo smaltimento dei rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell'Unione Europea e in quelli consystema di raccolta differenziate). Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri rifiuti

domestici al termine del ciclo di vita. Per evitare eventuali danni all' ambiente o alla salute causati da smaltimento incontrato dei rifiuti, si invita l'utente a separare quello prodotto da altri tipi di rifiuti e di riceriarlo in maniera responsable per favore il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici sono invitatà a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale preposto per tutte le informazioni relative alla ragcolla differenziate e al riciclaggio di quello prodotto. Gli utenti aziendali sono invitatà a contattare il proprio forniture e verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non devessezzere smaltito asseme ad altri rifiuti commerciali.

Samsung Techwin è particolarmente attenta alle problematiche riguardanti la tutela dell'ambiente. L'azienda si è pertanto impegnata ad implementare, nel corso dell'intero processo produttivo, una series di azioni miranti ad ottenerere prodotti sempre più ecocompatibili. L'Ecomarchio apposto sui prodotti certifiche l'impegno di Samsung Techwin nel Campo della produzione ecocompatibile e indica che quali prodotti soddisfano i requisiti previsti alla Direttiva RoHS emanata dal Parlamento Europeo.

MEMO

Uw camera leren kennen

Inhoudsopgave

Uw camera leren kennen 1

L'utilizzo di un alimentatore che non si'a compatibile con le specifiche della fotocamera rischia di provocare funzioni di difettosi dell'apprecchio Consiglio di adoperare unicamente batterie dotate delle specifiche adatte alla fotocamera in uso. Alimentatore disponibile
