MANUALE UTENTE RS 4 SENNHEISER

Con riserva di modifiche

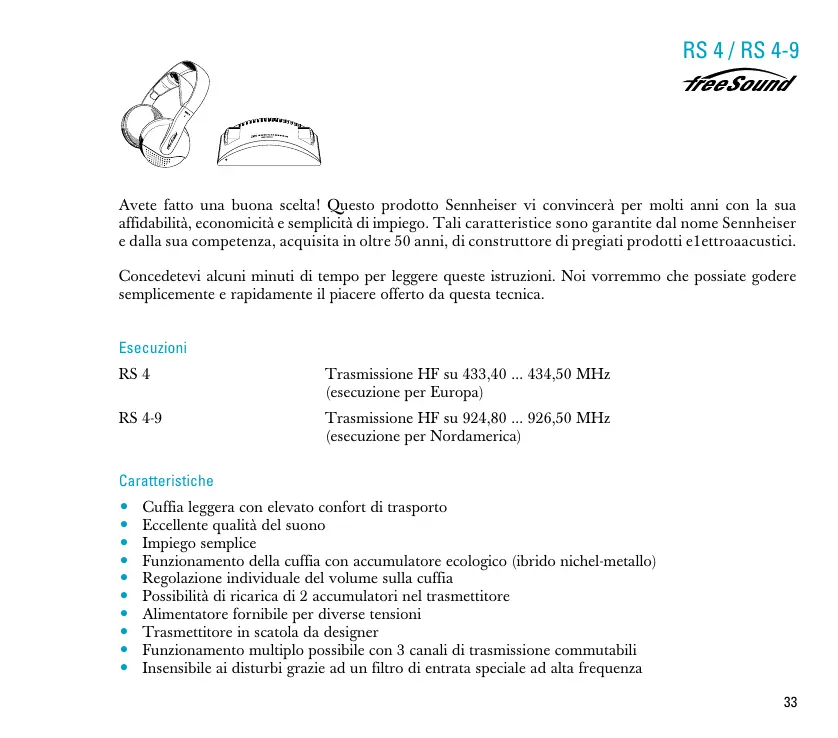

Avete fatto una Buona scelta! Questo prodotto Sennheimer vi convincere per molti anni con la sua affidabilità, economicità e simplicità di impiego. Tali caratteristica sono garantite dal nome Sennheimer e alla sua competenza, acquisita in altre 50 anni, di construttore di pregiati prodotti e lettroacustici.

Concedetevi alcuni minuti di tempo per leggere queste istruzioni. Noi vorremmo che possiate godere simplicamente e rapidamente il piacere offerto da esta tecnia.

Esecuzioni

RS4

Trasmissione HF su 433,40 ... 434,50 MHz (esecuzione per Europa)

RS 4-9

Trasmissione HF su 924,80 ... 926,50 MHz (esecuzione per Nordamerica)

Caratteristica

Cuffia leggera con elevato comport di trasporto
- Eccellente qualità del suono
- Impiego semplice
- Funzionamento della cuffia con accumulator eologico (ibrido nickel-metallo)
- Regolazione individuale del volume sulla cuffia
- Possibilità di ricarica di 2 accumulatori nel trasmettitore
- Alimentatore fornibile per diverse tensioni
- Trasmettitore in scatola da designer
- Funzionamento multiplo possible con 3 canali di trasmissione commutabili
- Insensible ai disturbi grazie ad un filtro di entrata speciale ad alta frequenza

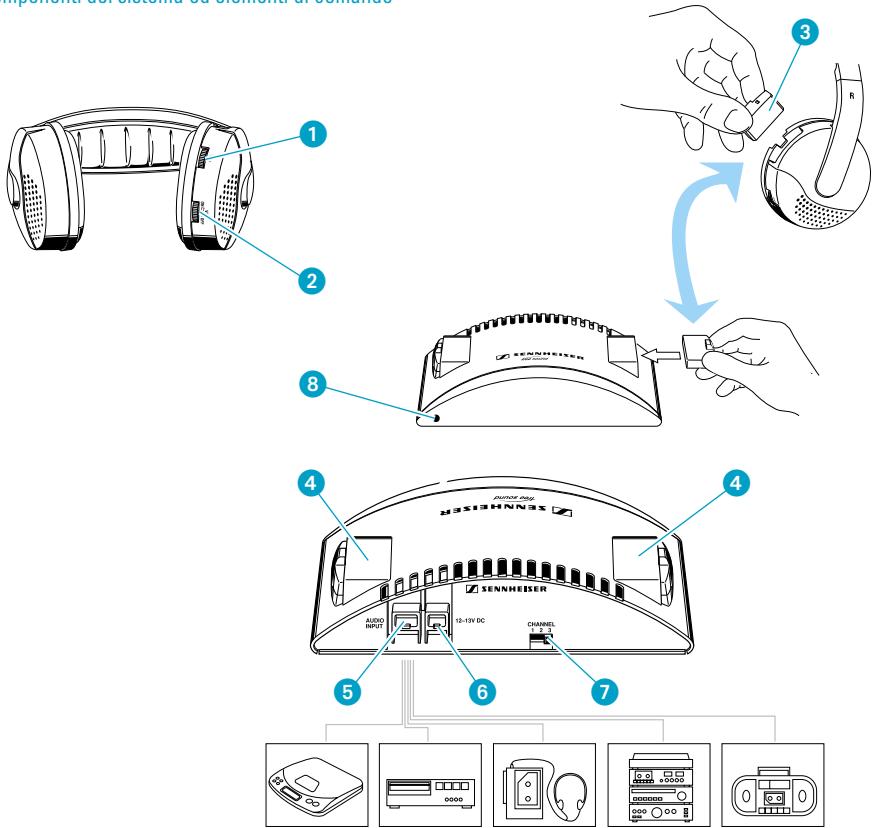

Componenti del systema ed elementi di dato

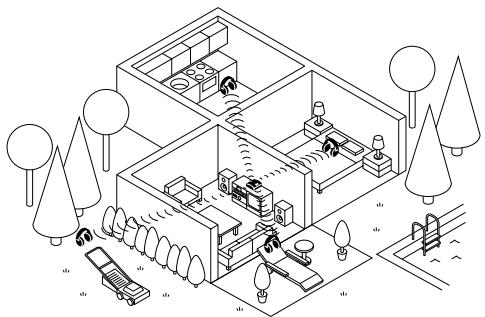

Tecnica di trasmissione alla filo

Muovetevi liberamente in casa e in giardino senza il fastidioso cavo! Con il systema di cuffie HF RS 4 della Sennheiser il segnale audio stereo del Vostro impianto hifi o di un'altra sorgente sonora viene trasmessoenza fili.

IlsystemaRS4funziona suuna freuenza portante di ca. 434MHz (RS4)oc.a.926MHz (RS4-9).Questa banda“ISM"e autorizzata generalmente alla posta per l"impiego non commerciale" (in Germania),per cui thispuo essereutilizzata,olte che per la trasmissione audio sensa filo,p.es.anche per i telecomandi ecc.

Il trasmettitore e il ricevitore possono essere distanti fino a 100m tra di loro. La trasmissione rimane chiara e distintaanche pareti e solai di piani si trovano in mezzo,le onde radio passano (praticamente)enza ostacoli atraverso di essi. Un collegamento visivo tra il trasmettitore e il ricevitore non è necessario. L'unico ostacolo sono le parti metalliche,p. es. nelle costruzioni in calcestruzzo o nei rivestimenti delle pareti, contro i quali le onde radio vengono riflesse.

Un numero a piacere di cuffie possono essere in funzione contemporaneamente con un trasmettitore e riceveve un segnale audio comune.

Se diversi sistemi di cuffie senza filo RS 4 sono in funzione e se anni si trovano per giunta vicini nelle spazio (nell'alto piano, presso il vicino o sull'alto lato della strada), potete scegliere tre canali di trasmissione independnti tra di loro. Ciascun ascoltatore può trasmetttere la musica che vorrebbe ascoltare.

Installatione del trasmettitore

Installate il tramettitore in un punto adatto, vicino al Vostro impianto hifi.

Messa in funzione del trasmettitore

Collegate il trasmettitore con il cavo accluso, la presa 5 con l'uscita della cuffia del Vostro impianto hifi. La spina jack di 3,5 mm è adatta alla maggior parte delle prese per cuffie. Per il collegamento alle prese delle cuffie di 6,3 mm è accluso un adattatore.
Collegate l'alimentatore accluso con la presa 6 al trasmetitore e innestatelo nella presa di corrente.

Antenna

Sul trasmettitore è montata un'antenna a filo fissa. Far passare il piccolo tubo di plastica accluso sopra l'antenna a filo e premerlo nel supporto sul lato posteriore del trasmettitore:

Oggetti metallici (montanti di scaffali, zoccoli di lampade ecc.) non devono trovarsi possibilmente in posizione parallela rispetto all'antenna. Non disponete il trasmettitore sul teilevisore, quest'ulimo può disturbare il trasmettitore. Provate dove il trasmettitore funziona meglio nel locale.

Inserimento automatico

Il trasmettitore è munito di un confortevole inserimento automatico:

Se un segnale audio incontrà il trasmettitore, quest'ultimo si inserisce.
Se il segnale audio rimane assente或者其他 ca. 3 minuti, il trasmettitore viene disinserito automaticamente. In quello stato di riposo ("stand by") il trasmettitore consumesolo pochissima corrente e cui rianere collegato alla rete.

Avverenza importante

Il funzionamento di ricarica per gli accumulatori nei vani 4 dipende dall'insertimento automatico. Se il trasmettitore è collegato alla rete, gli accumulatori sono venire caricati.

Messa in funzione del ricevitore

Inserite l'accumulatore BA 151 ⑤ nel vano del ricevitore.

Inserimento del ricevitore

Con il regolatore 2 viene inserto il ricevitore e si può regolare il volume.

Regolazione del canale di riscezione

Il trasmettitore e il ricevitore devono funzionare sulla stessa frequenza:

Mettere in funzione il trasmettitore e il ricevitore come descripto. Inserire la sorgente sonora! Se possible, disinserire i rispetti altoparlanti durante esta operazione di regolazione.

Selezionare un canale di trasmissione 1, 2 o 3 sul trasmettitore con l'interruttore 7.
Impostare il regolatore di volume 2 sulla cuffia, in modo da sentire un leggero rumore.
Ruotare il regolatore ① ("TUNE") lentamente in direzioni opposite sul ricevitore fino a sentire in modo forte e chiaro il proprio segnale audio. Il rumore scompare. Con il circuito AFC del ricevitore (Automatic Frequency Controll) esta regolazione viene stabilizzata automaticamente.

Il trasmettitore e il ricevitore funzionano ora alla stessa frequenza.

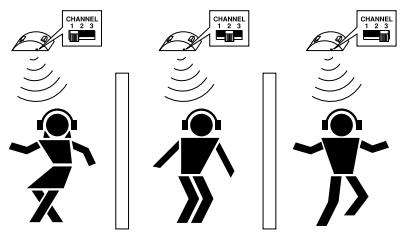

Funzionamento simultaneo diversi impiani

Il proprio vicino ascolta volentieri musica senza fili con il RS 4? Non è un problema! Ogni trasmettitore viene regolato con l'interrottore su un altro canale di trasmissione: 1, 2 o 3. Il ricevitore viene regolato (come descritto sopra) sul rispetto canale con il regolatore ①. La distanza minima tra due trasmettitori non deve essere inferiore a 2 m.

Regolazione sul vosto impianto HiFi

Leggete nelle istruzioni per l'uso del Vostro impianto hifi se il regolatore di volume è attivoanche sull'uscita della cuffia, oppure se this viene regolata separamente. Le istruzioni indicano anche come disinserire gli altoparlanti nel locale.

Modulazione ottimale del trasmettitore RS-4

Regolate il volume sul Vostro impianto hifi ad un valore medio.
Il trasmettitore T 4 è equipaggiato con una modulazione automatica, che impedisce una sovramodulazione dell'elettronica. Il LED verde ⑧ sul dato anteriore del trasmettitore Tlothàstra la modulazione ottimale. Regolate il volume del Vostro impianto hifi in modo che il LED ⑧ lampeggi al ritmo della musica.

Avverenze importanti

Fate funzionare il trasmettitore solo con l'adattatore Sennheiser accluso adatto. Staccate sempre il collegamento con la rete se voete cancellare la posizione di innesto dei cavi o se voete disporre l'apparecchio in un altroippo.
Non aprite mai gli appearecchi elettronici. Soprattutto i lavori alle parti conductrici devono essere eseguiti solo da personale technique specializzato.
Mantenete la dovuta distanza dai riscaldamenti e dai radiatori, non collocate mai l'impianto in un punto esesto direttamente al sole.
Utilizzate quello impianto possibilmente in locali asciutti, tenete sempre il trasmettitore e l'alimentatore in casa, con il ricevitore potete ascoltare ancH in giardino, se fuori è asciutto.
Per la pulizia è assolutamente sufficiente pulire agli isto il trasmettitore e il ricevitore con un panno leggermente inumidito. Non impiegare assolutamente solventi o detergenti.

Ascoltare ad alto volume? - No!

Con una cuffia si ascolta volentieri ad un volume più alto che non con gli altoparanti. Un volume elevato, che agisce per un periodo prolongato sulla Vostre orecchie, può provocare danni permanenti all'udito. Proteggete il Vostro udito sano, le cuffie Sennheimer hanno un suono molto buonoanche a basso volume.

Checosafarese...

... il regolatore di volume è regolato al massimo e ciononostante non si sente nessun tono?

... il tono è distorto?

... il tono è leggermente rumoroso?

... sentite degli stridii e dei cinguetti, e il tono è strozzato?

Accessori

BA 151

L150

HDR 4 o HDR 4-9

Manca il segnale audio, controllare il oblegamento del trasmettitore. Il volume csulla presa della cuffia dell'impiano hifi o sul tevisore è sufficientemente alto?
Vi trovate con il ricevitore nel Campo di trasmissione del trasmettitore?
L'accumulatore nella cuffia è scarico, ricaricatelo immediatamente.
Il ricevitore è sintonizzato correttamente?
State abbandonando il Campo di trasmissione, tra poco la trasmissione si interromperà completeness.
Il trasmettitore non è modulato in modo ottimale. Augmente il volume del Vostro impianto hifi. (Vedere a tale scopo although pagina 38.)
Due trasmettitori si influenzano a vicenda! Scegliete possibilmente un altre canale di trasmissione.

Per completeness the systemaspossoonserefforniti:

Accumulatore per prolongare il tempo di funzionamento della cuffia o come accumulatorati di ricambio se l'accumatore acluso viene ricaricato.

Apparecchio di ricarica per la ricarica di altri accumulatori BA 151 (utile se più di due ricevitori sono in funzione con un trasmettitore).

Altri ricevitori

Gli accumulatori hanno un "ciclo di ricarica"

A seconda di quanto tempo avete avuto in funzione il Vostro ricevitore, dovete ricaricare per un certo tempo anche l'accumulatore ⑤. Una semplice "regola empirica" più esser Vi di aiuto:

Tempo di funzionamento × 3 = tempo di ricarica
Esempio:

1 ora ascolto

3 ore ricarica

2 ore ascolto

6 ore ricarica

3 ore ascolto

9 ore ricarica

Caricamento degli accumulatori

Evitate di tenere in funzione gli accumulatori sono a quando la loro attività è completamente esaurita. Questi accumulatori sono in questo caso "completamente scarichi" e perdono la loro attività di accumulo. Ciò succede soprattutto se sui rimangono per lungo tempo scarichi. Adottate due sempliciti regole:

Se le prestazioni dell'accumulatore diminuiscono: disinserite l'apparecchio, ricaricate l'accumatore. Se necessario, continuate l'ascolto con l'accumatore di ricambio.
Dopo agli impiego, sia con l'accumulatore parzialmente scarico o completeness scarico, ricaricate immediatamente di nuovo l'accumulatore.
Prima della prima messa in funzione è necessario caricare l'accumulatore per 24 ore nel vano di ricarica del trasmettitore.

Attenzione: l'accumulatore viene caricatoanche se il trasmettitore è disinserito e rimane collegato alla rete!

Protezione ambientale e salute

Gli appearecchi azionati da accumulatoratore non inquinano l'ambiente. Questa fonte di energia cui èssere ricaricata molto volte, lepile inceve diventano rifiuto speciale sui impiego. Se tuttavia una volta un accumulatoratodovesse subire un guasto o essere danneggiato da una scarica completa,esso viene riciclato: il Vostro rivenditore specializzato, che Vi ha venduto l'accumulatore, lo riprende e Vi fornisceanche un nuovo accumulatoratore originale fresco Sennheimer.

Le onde radio ad alta frequenza che escono da quello appearecchio non sono dannose alla salute in base alle conoscenza scientifiche attuali.

Dati tecnici

Metodo di modulazione

Raggio di azione

Gamma di trasmissione frequenza audio

Fattore di distorsione

Alimentazione elettrica

Corrente assorbita del trasmettitore

Potenza irradiata HF

Rapporto segnale/rumore

Banda ISM, frequenza portanti T 4

Banda ISM, frequenze portanti T 4-9

Entrata audio / Collegamento audio

Forma costruttiva acustica

Rapporto segnale/rumore

Massima pressione acustica

Campo di sintonizzazione ricezione

Alimentazione elettrica

Corrente assorbita / Tempo funzionamento

Peso / Misure

Volume fornitura

Sistema RS 4

FM-stereo

fino a 100m

20 - 19.500 Hz

< 1%

Trasmettitore T 4

12 volt DC tramite alimentatore ad innesto

ca. 1 VA

tipica 1,2mW

tipico 70 dB

433,40 MHz, 434,13 MHz, 434,50 MHz (canali commutabili)

924,80 MHz, 925,80 MHz, 926,50 MHz (canali commutabili)

10mV - 3V/ spina jack stereo 3,5 mm

2, per BA 151

ca. 90g penza alimentatore / 134× 87× 33mm

Ricevitore HDR 4

cuffia aperta

65dB

103 dB

HDR 4: 433 - 435 MHz, continuo

HDR 4-9: 923,1 - 927,0 MHz, continuo

1 trasmettitore T 4 o T 4-9

1 cuffia HDR 4 o HDR 4-9

1 accumulatorate BA 151

1 alimentatore ad innesto 12 V-DC per paese

specifico per tensioni di rete 230, 120 o 240V

1 cavo di collegamento audio, adattatore spina jack 3,5 / 6,3mm

1 piccolo tubo

1 adattatore stereo RCA (solo versione USA)

1 manuale istruzioni per l'uso
