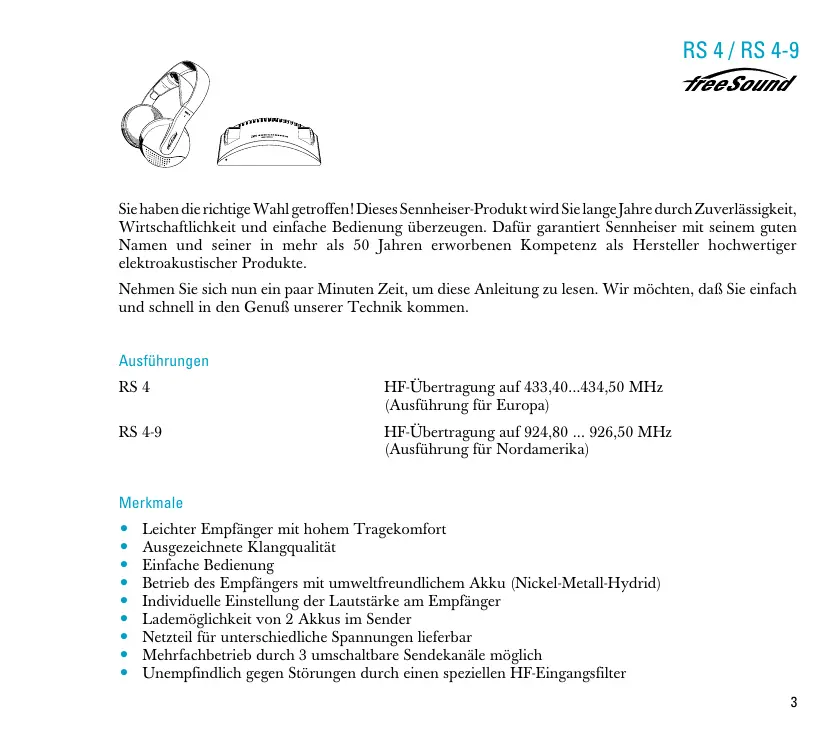

BEDIENUNGSANLEITUNG RS 4 SENNHEISER

Sie haben die richtige Wahl getroffen! Dieses Sennheiser-Produkt wird Sie lange Jahre durch Zuverlösigkeit, Wirtschaftlichkeit und einfache Bedierung überzeugen. Dafür garantiert Sennheiser mit seinem eigenen Namen und seinerin mehr als 50 Jahren erworbenen Kompetenz als Hersteller hochwertiger elekstroakustischer Produkte.

Nehmen Sie sich nun ein paar Minuten Zeit, um diese Anleitung zu setzen. Wir möchten, daß Sie einfach und Schnell in den Genuß unserer Technik kommt.

Ausführungen

RS4

HF-Übertragung auf 433,40...434,50 MHz (Ausführung für Europa)

RS 4-9

HF-Übertragung auf 924,80 ... 926,50 MHz (Ausführung für Nordamerika)

Merkmale

Leichter Empfänger mit hohem Tragekomfort
Ausgezeichnete Klangqualität
Einfache Bedienung
- Betrieb des Empfängers mit umweltfreundlichem Akku (Nickel-Metall-Hydrid)
- Individuelle Einstellung der Lautstärke am Empfänger
Lademöglichkeit von 2 Akkus im Sender
- Netzeil für entsprechliche Spannungen lieferbar
- Mehrfachbetrieb durch 3 umschaltbare Sendekanäle möglich
- Unempfindlich gegen Störungen durch einen speziellen HF-Eingangsgsfilter

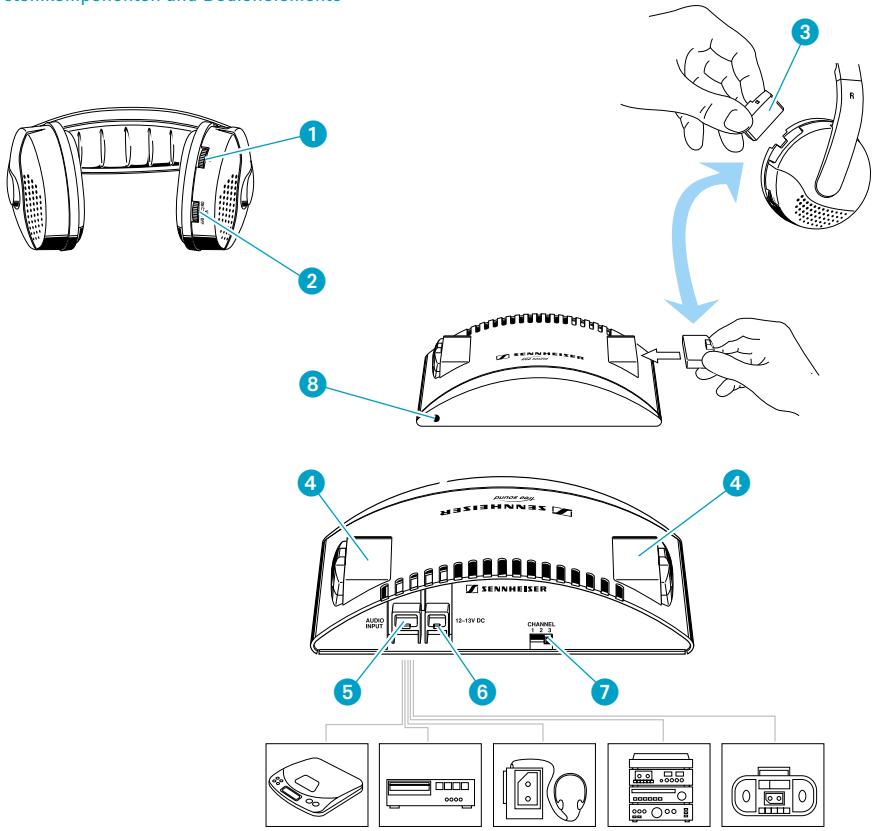

Systemkomponenten und Bedienelemente

Drahtlose Übertragungstechnik

Bewegen Sie sich frei in Haus und Garten ohne limestiges Kabel! Mit dem HF-Kopfhörersystem RS 4 von Sennheiser wird das Stereo-Tonsignal ihrer HiFi-Anlage oder einer anderen Tonquelle drahtlos übertragen.

Das System RS 4 arbeitet auf einer Trägerfrequenz von ca. 434MHz (RS 4) bzw. ca. 926MHz (RS 4-9). Dieses „ISM“-Band ist von der Post allgemein für „nicht kommerzielle Nutzung“ frei gegeben, kann so außer für die drahtlose Tonübertragung z.B. auch für Fernsteuerungen etc. genutzt werden.

Sender und Empfänger dürfen bis zu 100m voneinander entfernst sein. Die Übertragung bleibt Clear und deutlich, auch wenn Wände und Geschöftedecken dazwischen liegen, Radiowellen gehen (nahezu) ungehindert durch diese hindurch. Eine Sichtverbindung zwischen Sender und Empfänger muß nicht bestehen. Einziges Hindernis sind Metalteile, z.B. in Betonkonstruktionen oder Wandverkleidungen, an denen die Radiowellen reflektiert werden.

Beliebig vile Hörer konnen mit einem Sender gleichzeitig in Betrieb sein und ein gemeinsames Tonsignal empfangen.

Sind mehrere drahtlose Kopfhörsysteme RS 4 in Betrieb und sind diese auch noch räumlich nah zusammen (im anderen Stockwerk, bei den Nachbarn befinden oder auf der anderen Straßendeite), können Sie drei voneinander unabhängige Übertragungskanä wahlen. So kann jeder die Musik übertragen, die er horen möchte.

Aufstellung des Senders

Stellen Sie den Sender an einem geeigneten Platz in der Höhe ihrer HiFi-Anlage auf.

Inbetriebnahme des Senders

Verbinden Sie mit dem beiliegenden Kabel den Sender, Buchse 5, mit dem Kopfhörerausgang ihrer HiFi-Anlage. Der 3,5 mm Klinkenstecker paft in die meisten Kopfhörerbuchsen. Für den Anschluß an 6,3 mm Kopfhörerbuchsen liegt ein Adapter bei.
Verbinden Sie das mitgelieferte Netzteil mit der Buchse 6 am Sender und stecken Sie es in die Steckdose.

Antenne

Am Sender ist eine Drahtanterne fest montiert. Ziehen Sie das beiliegende petite Kunststoffrohr über diese Drahtanterne und drücken Sie es in die Halterung an der Rückseite des Senders:

Metallische Gegenstände (Regalstreben, Lampensockel etc.) sollenen möglichst nicht parallel zur Antenne liegen. Stellen Sie den Sender nicht auf den Fernseher, dieser kann den Sender stären. Erproben Sie, wo im Raum der Sender am besten arbeitet.

Einschaltautomatik

Der Sender ist mit einer komfortablen Einsatzautomatik ausgestattet:

Triff ein Tonsignal auf den Sender, schaltet dieser ein.
Bleibt das Tonsignal länger als ca. 3 Minuten aus, wird der Sender automatisch abgeschalte. In dieser Ruhezustand ("stand by") verbraucht der Sender nur sehr weniger Strom und kann am Netz angeschlossen bleiben.

Wichtiger Hinweis

Die Ladefunktion für Akkus in den Schächten 4 ist von der Einschaltautomatik unabhängig. Ist der Sender am Netz angeschlossen, konnen Akkus geladen werden.

Inbetriebnahme des Empfängers

Stecken Sie den Akku BA 151 in den Schacht im Empfänger.

Empfänger einschalten

Mit dem Regler 2 schalten Sie den Empfänger ein und bestimmte die Lautstärke.

Empfangskanal einstellen

Sender und Empfänger müssen auf der gleichen Frequenz arbeiten:

Nehmen Sie Sender und Empfänger wie beschrieben in Betrieb. Tonquelle einschalten! Wenn möglich, schalten Sie deren Laufsprecher während dieseres Einstellvorganges ab.
Wahlen Sie am Sender mit dem Schalter einen Sendekanal 1, 2 oder 3 aus.
Stellen Sie den Lautstärkeregler 2 am Empfänger so ein, daß Sie ein leichtes Rauschen horen.
Drehen Sie am Empfänger den Regler ① ("TUNE") langsam hin und her, bis Sie laut und deutlich Ihr Tonsignal horen, das Rauschen verschwindet. Durch die AFC-Schaltung des Empfängers (Automatic Frequency Control) wird diese Einstellung automatisch stabilisiert.

Sender und Empfänger arbeiten jetzt auf gleicher Frenz.

Mehrere Anlagen gleichzeitig in Betrieb

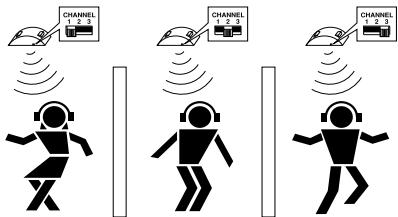

Hört Ihr Nachbar auch gern drahtlos Musik mit dem RS 4? Kein Problem! jeder Sender wird mit dem Schalter auf einen anderen Übertragungskanal eingestellt: 1, 2 oder 3. Der Empfänger wird (wie oben beschreiben) mit dem Regler 1 auf den jeweiligen Kanal eingestellt. Der Mindestabstand zwischen zwei Sendern sollen 2 m nicht untersuchen.

Einstellung an Ihrer HiFi-Anlage

Lesen Sie in der Gebrauchsanleitung ihrer HiFi-Anlage nach, ob der Lautstärkeregler auch auf den Kopfhörerausgang wirkt oder ob dieser getrennt geregelt wird. Dort finden Sie auch den Hinweis, wie die Laufsprecher im Raum abzuschalten sind.

Optimale Aussteuerung des Senders

Stellen Sie die Lautstärke an Ihrer HiFi-Anlage auf einen mittleren Wert ein.
Der Sender T 4 ist mit einer Aussteuerungsautomatik ausgestattet, die ein Übersteuern der Elektronik verhindert. Die grüne LED 8 an der Vorderseite des Senders T 4 zeigt die optimale Aussteuerung an. Stellen Sie die Lautstärke an Ihr HiFi-Anlage so ein, daß die LED 8 im Takt der Musik blinkt.

Wichtige Hinweise

Betreiben Sie den Sender nur mit dem passenden mitgelieferten Sennheiser-Netzeil. Trennen Sie immer die Verbindung zum Netz, wenn Sie Leitungen umstecken oder das Gerät an einen anderen Platz stellen wollen.
Offnen Sie niemals selbst elektronische Geräte. Besonderss Arbeiten an stromführungn Teilen)dürfen nur von geschultem Fachpersonal ausgeführt werden.

Halten Sie Abstand zu Heizungen und Heizstrahlern, stellen Sie die Anlage nicht direkt in die Sonne.
Benutzen Sie diese Anlage möglichst nur in trockenen Räumen. Sender und Netzeil setzen Sieitte immer im Haus, mit dem Empfänger können Sie germ auch im Garten horen, wenn es draußen trocken ist.
Zur Reinigung genugt es vollig, hin und wieder Sender und Empfänger mit einem leicht feuchten Tuch abzuwischen. Verwenden Sieitte auf keine Fall Lösungs- oder Reinigungsmittel.

Lauthören? - NEIN!

Mit einem Kopfhörer wird germ lauter als mit Lautsprechern gehört. Hohe Lautstärke, die über langere Zeit auf ihre Ohren einwirkt, kann zu dauerhaften Hörschäden führen. Schützen Sie Ihr gesundes Gehör, Sennheimer-Kopfhörer klingen auch bei niedriger Lautstärke weitere gut ...

Was tun wenn ...

... der Lautstärkeregler aufgedrecht ist undriotzem kein Ton hörbar ist?

... der Ton verzerrt klingt?

... Ton verraucht?

... Sie horen Zirpen und Zwitschern, der Ton klingt gequetscht?

Zubehör

BA151
L150
HDR 4 bzw. HDR 4-9

Tonsignal fehl, Senderanschluss kontrollieren. Ist die Lautstärke an der Kopfhörerbuchse der HiFi-Anlage hoch genug eingestellt?
Befinden Sie sich mit dem Empfänger im Übertragungsbereich des Senders?
Akku im Hörer ist erschöpf,itte gleich wieder laden.
Ist der Empfänger richtig abgestimmt?
Sie verlassen gerede den Sendebereich, gleich wird die Übertragung ganz abbrechen.
Der Sender ist nicht optimal ausgesteuert. Erhöhen Sie die Lautstärke an Ihrer HiFi-Anlage. (Siche dazu auch Seite 8.)
Zwei Sender beeinflussen sich! Wahlen Sie möglichst einen anderen Übertragungskanal.

Zur Ergänzung des Systems sind lieferbar:

Akku zur Veränderung der Betriebszeit des Empfängers bzw. als Wechselakku, wenn der mitgelieferte Akku gerade geladen wird.

Ladegerät zur Ladung weiterer Akkus BA 151. (Vorteilhaf, wenn mehr als zwei Empfänger mit einem Sender in Betrieb sind.)

Weitere Empfänger

Akkus haben einen „Ladezyklus"

Je nach dem, wie lange Sie ihren Empfänger in Betrieb hatten, müssen Sie auch den Akku 5 eine gewisse Zeit laden. Eine einfache „Fausstregel" hilft Ihnen damit:

Betriebszeit x 3 = Ladezeit
Beispiel:
1 Stunde Horen
3 Stunden Ladren

2 Stunden Hörne 2 Stunden Lade

3 Stunden Hörne 3 Stunden Lade

Akkus laden

Vermeiden Sie es, Akkus so lange im Betrieb zu halten, bis deren Kapazität vollkommen erschöpf ist. Diese Akkus sind dann „tiefentladen" und verlieren ihre Speicherfälligkeit. Dies passiert besonderleicht, wenn sie entladen langere Zeit liegen bleiben. Lassen Sie sich von drei einfahren Regel leiten:

laft die Akkuleistung nach: Gerat abschalten, Akku laden. Weiterhören ggf. mit dem Ersatzakku.
nach jedem Gebrauch Akku wieder laden.
Vor dem ersten Betrieb sollen den Akku 24 Stunden in einem Ladeschacht 4 des Senders laden.

Achtung: Der Akku wird auch geladen, wenn der Sender abgeschalteit hat, aber weiter am Netz angeschlossen bleibt!

Umweltschutz und Gesundheit

Akkubetriebene Geräte schon die Umwelt. Diese Energiequelle lαft sich vile Male wieder nachladen, Batterien dagegen werden nach der Nutzung zu Sondermull. Soltte noch einmal ein Akku defekt oder durch Tiefentladung geschädigt sein, wird er recyclelt: Ihr Fachhandler, zur Hinnen den Akku verkauf hat, nimmt ihm wieder zurück. Hier erhalten Sie auch einen frischen neuen Original-Sennheiser-Akku.

Die von dieser Gerät ausgegehenden hochfrequenten Radiowellen sind nach dem heutigen Stand der Wissenschaft nicht gesundheitsschädlich.

Technische Daten

Modulationsverfahren

Aktionsradius

Tonfrequenz-Übertragungsbereich

Klirrfaktor

Stromversorgung

Leistungsaufnahme des Senders

HF-Strahlungsleistung

Gerauschspannungsabstand

ISM-Band, Trägerfrequenzen T 4

ISM-Band, Trägerfrequenzen T 4-9

Audio-Eingang / Audio-Anschluß

Akku-Ladeschächte

Gewicht / Maße

Akustische Bauform

Gerauschspannungsabstand

Maximaler Schalldruck

Empfangsabstimmbereich HDR 4

Empfangsabstimmbereich HDR 4-9

Stromversorgung

Stromaufnahme / Betriebszeit

Gewicht / Maße

Lieferumfang

System RS 4

FM-Stereo

bis zu 100m

20 - 19.500 Hz

< 1%

Sender T 4

12 Volt DC über Steckernetzteil NT 92

ca. 1 VA

typisch 1,2mW

typisch 70 dB

433,40 MHz, 434,13 MHz, 434,50 MHz (schaltbar)

924,80 MHz, 925,80 MHz, 926,50 MHz (schaltbar)

10mV - 3V / 3,5mm Stereo-Klinkenstecker

2, fur BA 151

ca. 90g ohne Netzeil / 134 x 87 x 33 mm

Empfänger HDR 4

offener Hörer

65dB

103 dB

433 - 435 MHz, stufenlos

923,1 - 927,0 MHz, stufenlos

durch Akku BA 151,2,4 V

ca. 18mA / ca. 3,5 Stunden mit einem Akku

ca. 160g incl.Akku / 150 x 80 x 200 mm

1 Sender T 4 oder T 4-9
1 Empfänger HDR 4 oder HDR 4-9
1 Akku BA 151
1 länderspezifisches 12 V-DC-Steckernetzteil
fur 230, 120 oder 240V Netzspannung
1 Audio-Anschlußkabel mit Adapter 3,5 / 6,3 mm Klinke
1 Antennenrohr
1 RCA-Adapter stereo (nur USA-Version)
1 Bedienungsanleitung

BUNDESAMT FÜR POST UND TELECOMMUNICATION

BAUMUSTERPRÜFBESCHEINIGUNG

TYPE-EXAMINATION CERTIFICATE

Registriernumber: G130892J

Anzahl der Anlagen: 2. Number of annenss

Benannte Stelle Bundesamt fur Post und Telekommunikation Nofied body.

Beschningungsinhaber: Senhneider electronic GmbH & Co. KG Am Labor 1 D-1090 Wedemark

Produktbezeichnung : Drahtloser Kapfhörer RS 4 Designation of product:

Produktbeschreibung : Funkanlagen grerer Leistung befristetlich Funkanwendungen in den ISM-Frequencybereichen

Produktthersteller : Sennheiser electronicProduct manufacturer: GmbH & Co. KG

Vorschriften: BAPT 222, 2V 125, Ausgabe Dezember 1994 auf Grundlagedaten der mathematischen Vorschriften I-ETS 300 220, Ausgabe Oktober 1993

Prüfgebnis: Das geprüte Baumuster erfüllt die Anforderungen der oben genannten Vorschriften.
Zum Beispiel, die Gewinn- und Verlustrechnung an den erwarteten spezifischen durchschnittlichen Vermögenswerte erfasst werden.

Hinwela: Oiesa Zertificat girt nur in Verbindung mit den beigeltigen Anlagen. Note: This certificate is only applicable in conjunction with the above mentioned annexes (ex).

Diebeechnigung lat erarate in Überneinmittlung mit der TKZuV 1986.
This certificate is issued in accordance with the TKZuV 1986.
