BLUETOOTH-USB INTERFACE CNC - Interfaccia audio BLAUPUNKT - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Interfaccia audio Bluetooth/USB
Marca	BLAUPUNKT
Modello	BLUETOOTH-USB INTERFACE CNC
Categoria	Interfaccia audio
Compatibilità	Autoradio Blaupunkt con interfaccia C'n'C
Funzioni Bluetooth	Vivavoce, streaming audio, abbinamento fino a 5 dispositivi
Funzioni USB	Riproduzione MP3 da chiave USB (FAT16/FAT32)
Codice PIN predefinito	1234
Aggiornamento firmware	Tramite chiave USB (FAT16/32, 4 MB min.)
Alimentazione	Tramite il cablaggio dell'autoradio
Dimensioni (circa)	10 x 5 x 2 cm
Peso (circa)	50 g
Temperatura di funzionamento	-20°C a +60°C
Collegamenti	Cavo USB, presa microfono, pulsante PTT
Manutenzione	Pulire con un panno asciutto e morbido
Sicurezza	Rispettare le istruzioni del veicolo (airbag, cavi)
Riciclaggio	Utilizzare i sistemi di raccolta locali
Certificazioni	Direttiva 1999/5/CE
Contenuto della confezione	Interfaccia, microfono, pulsante PTT, cavi, manuale

Domande frequenti - BLUETOOTH-USB INTERFACE CNC BLAUPUNKT

Come abbinare il mio telefono Bluetooth all'interfaccia?

Premere il pulsante PTT per 4 secondi finché non lampeggia, oppure tramite il menu dell'autoradio: MENU-OK > selezionare 'BLUETOOTH' > 'PAIR'. Sul telefono, cercare l'interfaccia e inserire il codice PIN 1234.

Non riesco ad abbinare il mio dispositivo, cosa fare?

Verificare che l'interfaccia sia in modalità abbinamento (PTT lampeggiante). Assicurarsi che il telefono sia vicino e che il Bluetooth sia attivato. Se il problema persiste, eliminare l'abbinamento precedente e riprovare.

Come annullare l'abbinamento di un dispositivo?

Tramite l'autoradio: MENU-OK > 'BLUETOOTH' > 'UNPAIR' > selezionare il dispositivo dall'elenco > confermare. È anche possibile tenere premuto il pulsante PTT per 30 secondi per annullare tutti gli abbinamenti.

Posso ascoltare musica in streaming tramite Bluetooth?

Sì, attivare lo streaming audio sul dispositivo Bluetooth (es. smartphone) e selezionare la sorgente 'BT-STREAM' sull'autoradio tramite il tasto SRC.

Come leggere file MP3 tramite USB?

Collegare una chiavetta USB formattata in FAT16 o FAT32 al cavo USB dell'interfaccia. Selezionare la sorgente 'USB' sull'autoradio con il tasto SRC. La navigazione avviene tramite i comandi dell'autoradio in modalità MP3.

Come aggiornare il firmware dell'interfaccia?

Creare una cartella 'Blaupunkt' su una chiavetta USB (FAT16/32, 4 MB liberi). Scaricare il file ZIP da www.blaupunkt.de, decomprimerlo in questa cartella. Collegare la chiavetta, impostare 'CDC ON' nel menu, tenere premuto il pulsante PTT mentre si riavvia l'autoradio. Seguire le istruzioni a schermo.

Posso usare il telefono in vivavoce?

Sì, una volta abbinato il telefono, è possibile effettuare e ricevere chiamate tramite l'autoradio. Il microfono dell'interfaccia e gli altoparlanti dell'autoradio consentono la conversazione in vivavoce.

Come regolare il volume durante una chiamata?

Utilizzare il comando del volume dell'autoradio. La regolazione è indipendente dal volume audio.

Cosa fare se l'interfaccia non risponde più?

Scollegare l'interfaccia (spegnere il contatto del veicolo), attendere alcuni secondi e ricollegare. Se il problema persiste, effettuare un ripristino tenendo premuto il pulsante PTT per 30 secondi (annulla tutti gli abbinamenti).

Dove installare il microfono e il pulsante PTT nel veicolo?

Posizionarli fuori dalla zona di attivazione degli airbag e senza ostacolare gli occupanti. Utilizzare passacavi per i bordi taglienti. Fissare il microfono vicino al conducente per una migliore captazione del suono.

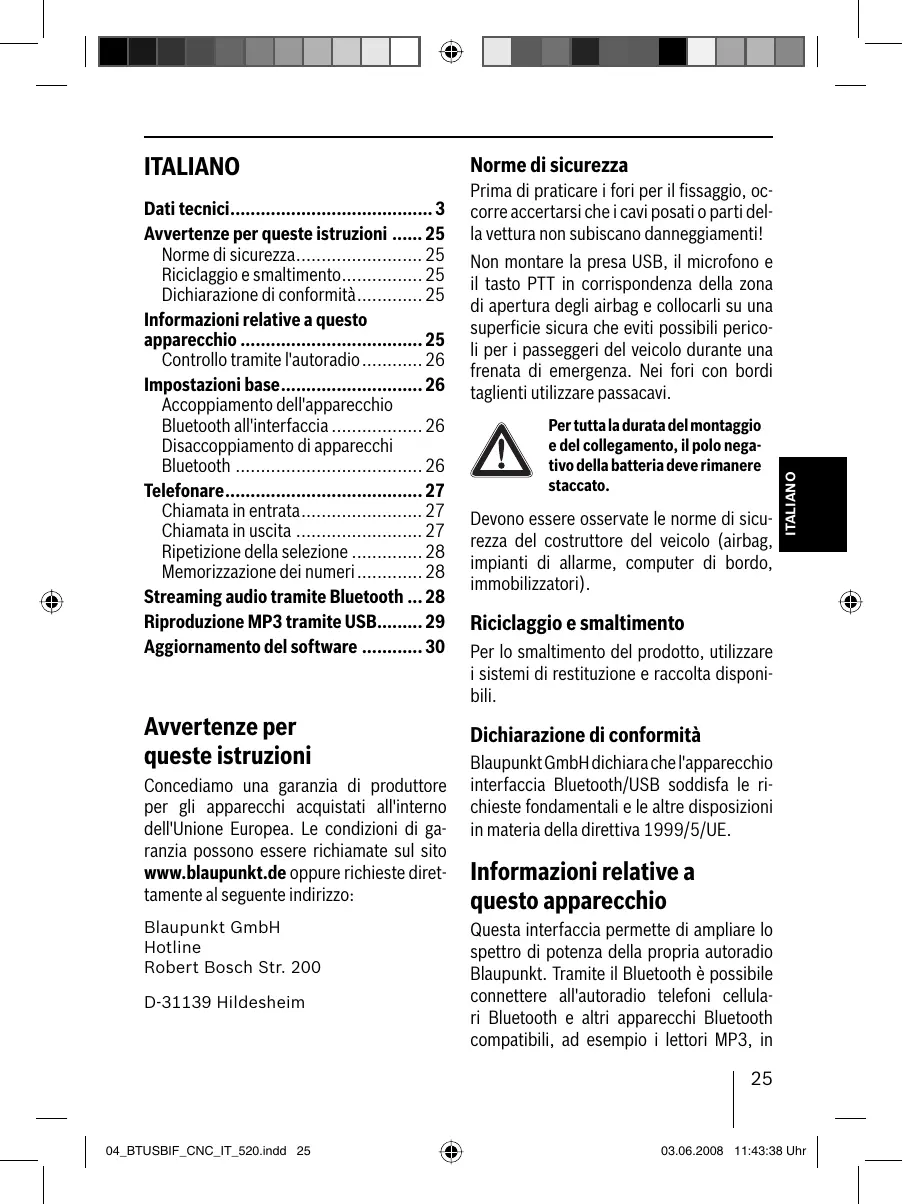

MANUALE UTENTE BLUETOOTH-USB INTERFACE CNC BLAUPUNKT

Avvertenze per queste istruzioni ....25

Normedi sicurezza. 25

Riciclaggio e smaltimento. 25

Dichiarazione di conformità 25

Informazioni relative a questo

apparecchio 25

Controllotramite l'autoradio. 26

Impostazioni base. 26

Accoppiamento dell'apparecchio

Bluetooth all'interfaccia 26

Disaccoppiamo di apparecchi

Bluetooth 26

Telefonare. 27

Chiamata in entrata 27

Chiamata in uscita 27

Ripetizione della selezione 28

Memorizzazione dei numeri 28

Streaming audio tramite Bluetooth ... 28

Riproduzione MP3 tramite USB. 29

Aggiornamento del software 30

Avvertenze per queste istruzioni

Concediamo una garanzia di produttore per gli appearechi acquistati all'interno dell'Unione Europea. Le condizioni di garanzia possono essere richiamate sul sito www.blaupunkt.de oppure richieste diretamente al segunte indirizzo:

Blaupunkt GmbH

Hotline

Robert Bosch Str. 200

D-31139 Hildesheim

Normedisicurezza

Prima di praticare i fori per il fissaggio, occorre accertarsi che i cavi posati o parti della vettura non subiscano danneggiamenti!

Non montare la presa USB, il microfono e il tasto PTT in corrispondenza della zona di apertura degli airbag e collocarli su una superficie sicura che eviti possibili pericoli per i passeggeri del veicolo durante una frenata di emergenza. Nei fori con bordi taglienti utilizzare passacavi.

Per tutte la durata del montaggio e del collegamento, il polo negativo della batteria deve rimanere staccato.

Devono essere osservate le norme di sicurezza del costruttore del veicolo (airbag, impianti di allarme, computer di bordo, immobilizzatori).

Riciclaggio e smaltimento

Per lo smaltimento del prodotto, utilizzare i sistemi di restituzione e raccolta disponibili.

Dichiarazione di conformità

Blaupunkt GmbH dichiarache le'apparecchio interfaccia Bluetooth/USB soddisfa le richieste fondamentali e le altre disposizioni in materia della direttiva 1999/5/UE.

Informazioni relative a questo apparecchio

Questa interfaccia permette di ampliare lo spettro di potenza della propria autoradio Blaupunkt. Tramite il Bluetooth è possible connettere all'autoradio Telefoni cellulari Bluetooth e altri apparecchi Bluetooth compatibili, ad esempio ilettori MP3, in

modo da poter'utilizzato le applicazioni Bluetooth, quali ad esempio le Telefonate in vivavoce wireless e lo streaming Bluetooth. Questa interfaccia consente inoltre di disporre di una porta USB supplementare.

Questa interfaccia supporta l'interfaccia Command-and-Control (C'n'C) di Blaupunkt, con la quale è possibile azionare più comodamente gli appearechi e i supporti collegati all'autoradio tramite esta interfaccia C'n'C compatibile.

Controllo tramite l'autoradio

Dopo ave collegato esta interfaccia a un'autoradio Blaupunkt C'n'C compatible, è possibile attivare le funzioni e regolare le impostazioni tramite l'autoradio. Il controlo di alcune funzioni può essere avvenireanchetramite il tasto PTT dell'interfaccia.

Le presenti istruzioni descrivono anche le operazioni di controllotramite la propria autoradio; nel caso in cui queste differiscano da quale della propria autoradio Blaupunkt, leggereanche le istruzioni d'uso di quest'sultima.

Impostazioni base

Accoppiamento dell'apparecchio Bluetooth all'interfaccia

Con il proprio applicecchio Bluetooth (ad es. Telefono cellulare olettore MP3) cercare altri applicecchi Bluetooth.

Nota:

A tal proposito leggere le istruzioni del proprio apparentecchio Bluetooth (voce "Accoppiamento" o "Pairing").

Premere il tasto PTT per ca. 4 secondi, finché inizia a lampeggiare.

OPPURE:

Premere il tastingo MENU·OK dell'autoradio.
Premere una o più volte il tasting o fino a quando sul display compare "BLUETOOTH".
Premere il tastingo per accedere al menu.
Premere una o più volte il tasting ±b o ±b fino a quando viene visualizzato "PAIR".
Premere il tasto per selezionare la voce del menu "PAIR".

A Anything's possible accoppiare il proprio apparentecchio Bluetooth.
Se viene richiesto immettere il PIN 1234 nel proprio apparecchio Bluetooth.

È possibile accoppiare fino a 5 apparecchi Bluetooth all'interfaccia. Accoppiando più apparecchi, i dati del primo apparecchio accopiato nell'élenco vengono cancellati.

Disaccoppiamo di apparecchi Bluetooth

É possible disaccoppiare in modo mirato singoli apparecchi Bluetooth o tutti gli apparecchi attualmente accopiati.

Per disaccoppiare un singolo apparecchio Bluetooth,

premere il tastingo MENU·OK dell'autoradio.
Premere una o più volte il tasto ±b o fino a quando sul display compare "BLUETOOTH".
Premere il tastingo per accedere al menu.
Premere una o più volte il tasting o y bajo a quando viene visualizzato "UNPAIR".

Premere il tasting > per selezionare la voce del menu "UNPAIR".

Sul display dell'autoradio viene visualizzato to l'elenco degli apparecchi Bluetooth accoppiati.

Con il tastingo o y selezionare l'appareccchio desiderato.
Premere il tastingo per disaccoppiare l'apparecchio selezionato.

L'apparecchio selezionato viene disaccoppiato. Se durante il disaccoppiamento l'apparecchio è connesso all'interfaccia, la connessione Bluetooth viene interrotta automaticamente.

Per disaccoppiare tutti gli apparecchi accoppiati,

premere il tastingo MENU·OK dell'autoradio.
Premere una o più volte il tasting o fino a quando sul display compare "BLUETOOTH".
Premere il tastingo per accedere al menu.
Premere una o più volte il tasting o y bajo a quando viene visualizzato "UNPAIRALL".
Premere il tasto per selezionare la voce del menu "UNPAIRALL".

OPPURE:
Tenere premuto il tastingo PTT per almeno 30 secondi.

Telefonare

Nel caso in cui all'interfaccia sia stato collegato un Telefono cellulare Bluetooth, è possibile accettare ed effettuare chiamate tramite l'autoradio. Il microfono dell'interfaccia e gli altoparlanti

dell'autoradio permiettono di Telefonare in vivavoce.

Chiamata in entrata Accettazione di una chiamata in entrata

Premere brevamente il tastingo PTT.

OPPURE:

Premere il tasto MENU·OK dell'autoradio.

La chiamata in entrata viene accettata. É possible Telefonare tramite il microfono e gli altoparlanti dell'autoradio. É possible regolare il volumetramite l'autoradio.

Rifiuto di una chiamata in entrata

Premere alungo il tasting PTT.

OPPURE:

Premere il tasting ESCAPE dell'autoradio.

La chiamata in entrata viene rifiutata.

Conclusione di una conversazione in corso

Premere breve il tastingo PTT.

OPPURE:

Premere il tasting ESCAPE dell'autoradio.

La conversazione in corso viene conclusa.

Chiamata in uscita

Per effettuare una chiamata,

premere il tastingo MENU·OK dell'autoradio.
Premere una o più volte il tasting o fino a quando sul display compare "BLUETOOTH".
Premere il tastingo per accedere al menu.

Premere una o più volte il tasto ±b o ±b fino a quando viene visualizzato "DIAL NEW".
Premere il tastingo per selezionare la voce del menu "DIAL NEW".

Nel caso in cui precedentamente siano state effettuate chiamate, sul display compare I'ultimo numero selezionato.

Premere it tasto 工 ory per selezionare la prima cifra del numero di Telefono.
Con il tastingo passare di volta in volta alla posizione seguente e con il tastingo o y selezionare la cifra successiva.

Una volta immesso il numero complete,

premere il tasto MENU·OK per effettuare la chiamata.

Sul display compaiano "CALL" e la durata della chiamata.

Note:

• Nel caso in cui sia stato immesso un numero non valido, sul display compare "INVALID NUMBER".
• Nel caso in cui non sia stato possible stabilire un collegamento, sul display compare "CALL ERROR".
• In caso di connessione con l'interfaccia, con numerousi Telefoni cellulari è possible immettere i nu-meri direttamente sul Telefono per effettuare (terminare) la chiamata. L'interfaccia interviene nella conversazione.

Ripetizione della selezione

Per chiamare l'ultimo numero selezionato,

premere il tasting DIS dell'autoradio per più di 2 secondi.

Viene visualizzato l'ultimo numero selezionato.

Viene stabilito un collegamento.

Memorizzazione dei numeri

I tasti di memoria dell'autoradio sono essere utilizzati per memorizzare e richiamare numeroi di Telefono.

Memorizzazione dei numeroi

Per memorizzare un numero,

immettere il numero come descripto nel capitolo "Chiamata in uscita".
Una volta immesso il numero complete,
premere il tasto di memoria desiderato per più di 2 secondi.

Il numero viene memorizzato nel tasting di memoria selezionato.

Richiamo di un numero memorizzatoo

Per richiamare un numero memorizzato,

premere il tasto DIS dell'autoradio per più di 2 secondi.
Premere il tasto di memoria con il numero desiderato.

Il numero compare sul display.
PremereiltastomENU-OK.

Viene stabilito un collegamento.

Streaming audio tramite Bluetooth

Per trasferire i file audio tramite Bluetooth sull'autoradio, occorre attivare esta funzione nel proprio appearecchio Bluetooth. Perché ciò sia possibile, l'apparecchio Bluetooth deve supportare esta funzi

one ed essere connesso all'interfaccia (a dato proposito leggere le istruzioni del proprio appearecchio Bluetooth).

Per selezionare lo streaming audio Bluetooth come fonte audio,

premere una o più volte il tasto SRC dell'autoradio sino a quando sul display compare "BT-STREAM" (oppure il nome dell'apparecchio connesso).

Nota:

La riproduzione di brani tramite lo streaming audio Bluetooth cui essere attivata dall'autoradio se il proprio apparecchio Bluetooth supporta tale funzione.

Lo streaming audio più essere controllato con le funzioni Selezione brani, Interruzione della riproduzione (Pausa) e Ricerca rapida automatica avanti e indietro. Le istruzioni della propria autoradio Blaupunkt indicano come selezionare queste funzioni, ad esempio in esercizio MP3.

Tenere presente che non tutti gli apparecchi Bluetooth ammettono l'azionamento a distance o supportano tutte le funzioni sopra citate.

Riproduzione MP3 tramite USB

Épossiblecollegareall'interfacciaun supportoUSB contenente file MP3 per ascoltari file MP3 sull'autoradio.L'autoradio devesessereccessa.

Nota

Specnere sempre l'autoradio prima di collegare o rimuovere un supporto

USB, affinché la memoria venga correttamente riconosciuta e disattivata.

Collegare il supporto dati USB al cavo USB dell'interfaccia.
Premere una o più volte il tasto SRC dell'autoradio fino a quando sul display compare "USB" (oppure il nome dell'apparecchio connesso).

Note:

• Se la propria autoradio dispone di una porta USB, è possible che sul display compaia come "USB"anche una fonte audio collegata a tale porta.
• Controllare la riproduzione tramite la propria autoradio. A questo proposito leggere il capitolo delle istruzioni della propria autoradio Blaupunkt relativo all'esercizio MP3.
• Tenere presente che le autoradio do-tate di modalità browsing MP3 necessitano di informazioni relative alle direc-tory del supporto e ai file su di"This memorizzati. Nel caso in cui tali dati non possano essere inviati con sufficiente rapidità all'autoradio, ad esempio a causa dell'elevato numero di directory e file, l'autoradio torna automaticamente alla modalità browsing MP3 alla visualizzazione normale.

Aggiornamento del software

possibile aggiornare autonomamente il software dell'interfaccia per renderla compatibile con i nuovi Telefoni cellulari.

Nota:

Aggiornando il software può accadere che le presenti istruzioni d'uso non siano più attendibili. Scaricare le istruzioni aggiornate dal situ www.blaupunkt.de.

Per l'aggiornamento del software sono necessari:

Supporto USB (ad es. chiavetta USB) con formattazione FAT16 o FAT32 e min. 4 MB di memoria libera
- Computer con connessione Internet
- Software ZIP

Aggiornamento

Nel livello superiore del supporto USB create la directory "Blaupunkt". Esempio: "W:\Blaupunkt"
Dal site www.blaupunkt.de scaricare il software dell'interfaccia Bluetooth/ USB e salvarlo in una directory del proprio computer.
Decomprimere il file ZIP e copiare i file inesso contentuti nella directory "Blaupunkt" del supporto USB.
Disattivare il supporto USB sul computer.
Collegare il supporto dati USB al cavo USB dell'interfaccia.
Accendere l'autoradio.
Nel menu dell'autoradio selezionale l'impostazione "CDC ON" (a tale pro

posito leggere il capitolo segunte "Impostazione della modalità di entrata AUX posteriore").

Tenere premuto il tasto PTT e contemporaneamente specnere e riaccendere l'autoradio.
Lasciare nuovamente libero il tasting PTT.

Ilprocessodi caricamentoha inizio.

Selectionare come fonte audio dell'autoradio il multiletlore CD (CDC). Sul display compare lo stato di avanzamento del processo di caricamento; vengono visualizzati in ordine crescente i numero dei brani da "1" a "5", a cui sono associati rispectivi tempi restanti. Una volta concluso il processo di caricamento, sul display compare il numero di brano "99" e il tempo "59:59".

Note:

• Se l'indicazione di avanzamento si interrompe prima che il processo di caricamento sia concluso, estrarre il supporto USB e collegarlo nuovo al cavo USB dell'interfaccia. Se questa operazione non sortisce alcun risultato, ripetere la procedura di aggiornamento.

• Se al termine del processo di caricamento viene visualizzato il tempo "00:00", si è verificato un erre. In quello caso ripetere la procedura di aggiornamento.

• Nel menu selezionare l'impostazione "CDC OFF".
  Spagnere eriaccendere l'autoradio.

A Anything to do.

Nota:

Durante l'aggiornamento nella direc. tory "Blaupunkt" del supporto USB vengono creati due file contenti informazioni relative all'interfaccia e alla procedura di aggiornamento. Entrambi i file possono essere aperti e letti su computer dotati di un semplice editor di testo:

• il file "id.txt" contiene informazioni sullo stato dell'interfaccia, ad esempio la versione hardware e software attuale e l'ID Bluetooth dell'interfaccia.
• Il file "setup.log" contiene informazionisull'andamentodell'aggiornamento, ad esempio il messaggio che conferma la riuscita dell'installazione o eventuali messaggi di erre.

Impostazione della modalità di entrata AUX posteriore.

Per commutare tra "CDC OFF" e "CDC ON",

premere il tasto MENU-OK dell'autoradio.

Sul display compare "MENU".

Premere una o più volte il tasting 口 0 finché sul display compare "VARIOUS MENU".
Premere il tastingo per accedere al menu.
Premere una o più volte il tasting ±b o ±b finché viene visualizzato "CDC OFF" o "CDC ON".
Premere il tasto < 0> per commutare tra "CDC OFF" e "CDC ON".

Modificando l'impostazione, l'apparecchio si spegne brevamente, per riaccendersi con l'impostazione selezionata (reset).

Ulteriori note sull'interfaccia Bluetooth sono reperibili sul dato:

www.blaupunkt.de

Con riserva di modifiche!

NEDERLANDS
