MANUALE UTENTE WQ9 B1L WHIRLPOOL
Smaltimento corretto del vecchio frigorifero ....31
COMPONENTI E FUNZIONI ......32
ISTRUZIONI DI INSTALLAZIONE ....33
Per iniziare ....33
Disimballare il frigorifero ....33
Requisiti per il posizionamento ....34
Requisiti elettrici ....34
Rimuovere e sostituire le porte del frigorifero ....36

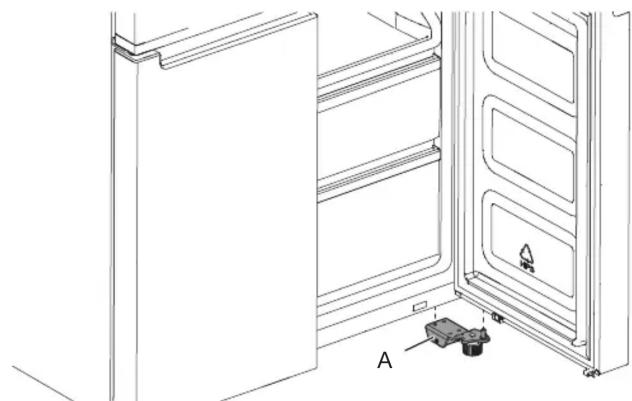

Rimuovere e sostituire la porta del congelatore/congelamento fl essibile ....38
Messa in piano del frigorifero ....39

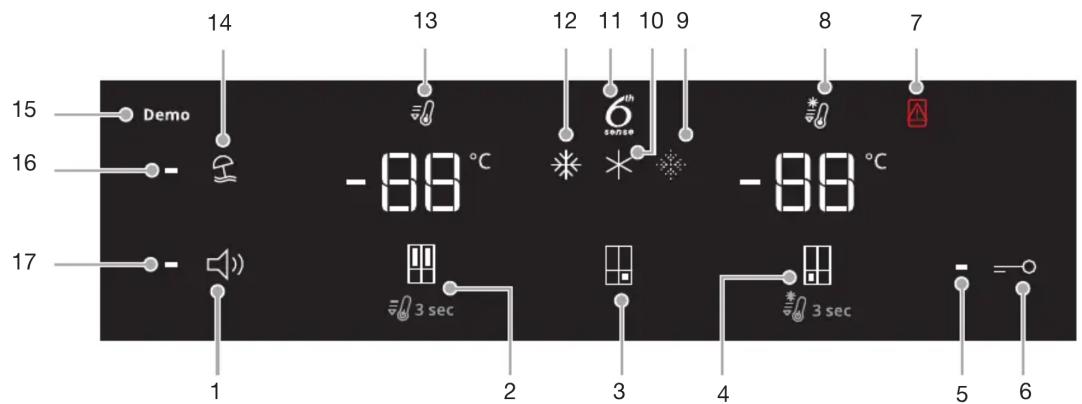

Uso dei comandi ....40
Luce del frigorifero ....41
USO DEL FRIGORIFERO 42

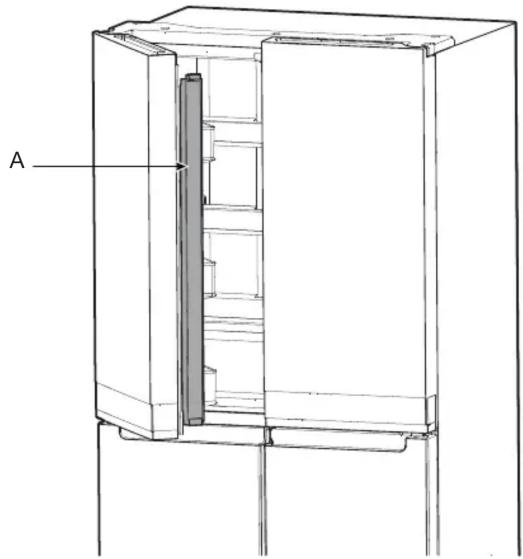

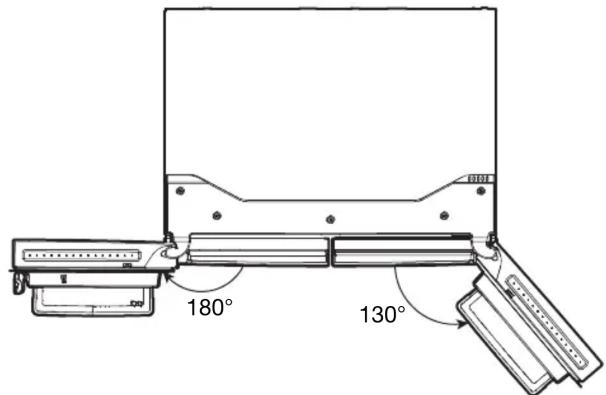

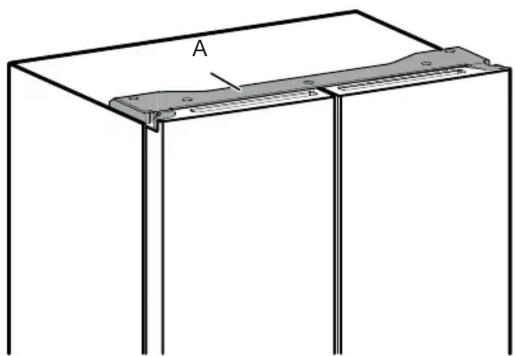

Apertura e chiusura delle porte ....42
Conservazione degli alimenti 42

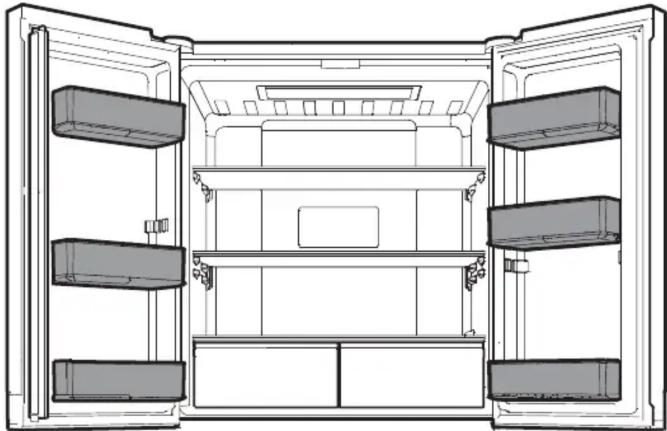

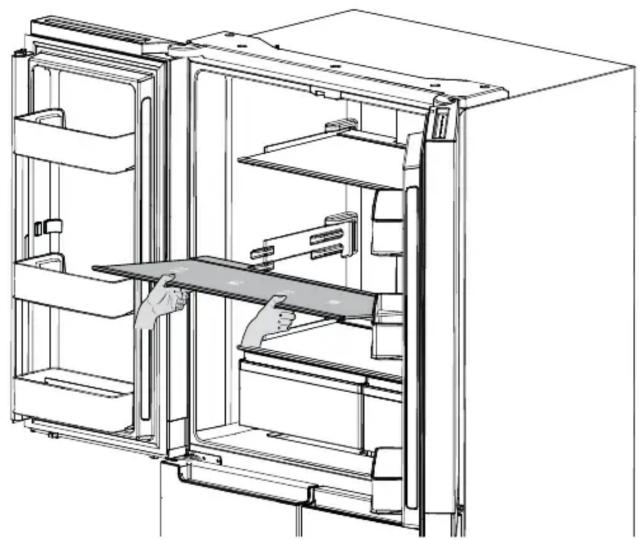

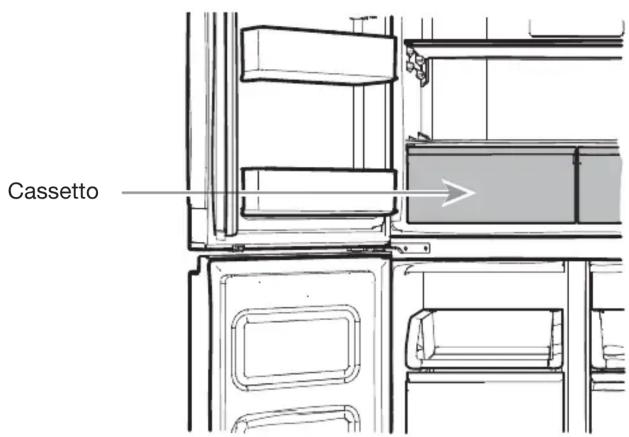

RIPIANI, BALCONCINI E CASSETTI ......43

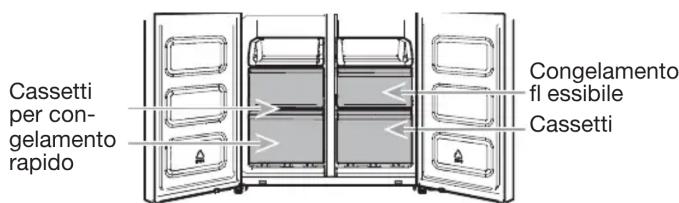

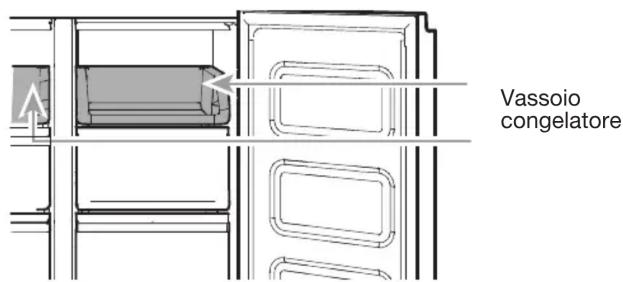

Comparti del congelatore ....44
Spiegazione dei segnali sonori ....44
Accessori....44
Servizio di assistenza 44
MANUTENZIONE DEL FRIGORIFERO ....45
Pulizia....45
Luci....46
Inutilizzo e trasporto 46
RISOLUZIONE DEI PROBLEMI 47
SICUREZZA DEL FRIGORIFERO
La vostra sicurezza e quella degli altri sono della massima importanza.
Il presente manuale e l'apparecchio contengono numerosi messaggi per la sicurezza. Leggere e rispettare sempre tutti i messaggi per la sicurezza.
Questo è il simbolo di avviso di sicurezza.
Il simbolo informa di potenziali rischi che possono causare il decesso o ferite all'utente e ad altre persone.
Tutti i messaggi per la sicurezza sono preceduti dal simbolo di avviso di sicurezza e dalla parola "PERICOLO" o "AVVERTENZA".
Queste parole significano:
PERICOLO
Se non si seguono immediatamente le istruzioni si rischia la morte o lesioni gravi.
AVVERTENZA
Se non si seguono le istruzioni si rischia la morte o lesioni gravi.
Tutti i messaggi per la sicurezza segnalano quali sono i rischi potenziali, indicano come ridurre possibili lesioni e spiegano cosa può succedere se non si seguono le istruzioni.
ISTRUZIONI DI SICUREZZA
Prima di utilizzare l'apparecchio leggere le presenti istruzioni di sicurezza. Tenerle sempre a portata di mano per consultazioni future. Queste istruzioni e l'apparecchio stesso forniscono importanti avvertenze di sicurezza, da osservare in ogni momento. Il produttore declina ogni responsabilità per il mancato rispetto di queste avvertenze di sicurezza, per un uso improprio dell'apparecchio o per una errata regolazione dei comandi.
⚠ I bambini molto piccoli (0-3 anni) devono essere tenuti lontano dall'apparecchio. I bambini piccoli (3-8 anni) devono essere tenuti lontano dall'apparecchio, a meno che non siano costantemente sorvegliati. I bambini dagli 8 anni in su e le persone con capacità fi siche, sensoriali o mentali ridotte o con scarsa esperienza e conoscenza possono utilizzare questo apparecchio solo se sono sorvegliati o se hanno ricevuto istruzioni per un uso sicuro e ne comprendono i pericoli. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione non devono essere eff ettuate da bambini, a meno che non siano sorvegliati da adulti..
USO CONSENTITO
ATTENZIONE: L'apparecchio non è destinato ad essere messo in funzione tramite un dispositivo di commutazione esterno, come un timer, o un sistema di comando a distanza separato.
⚠ Questo apparecchio è destinato ad essere utilizzato in applicazioni domestiche e similari quali: cucine per il personale di negozi, uffi ci e altri ambienti di lavoro; agriturismi; da clienti in hotel, motel, bed & breakfast e altri ambienti residenziali. ⚠ Questo apparecchio non è per uso professionale. Non usare l'apparecchio all'aperto.
⚠ L'apparecchio è progettato per funzionare in luoghi in cui la temperatura ambiente è compresa negli intervalli seguenti, secondo la classe climatica indicata sulla targhetta dati. L'apparecchio potrebbe non funzionare correttamente se lasciato a lungo a una temperatura che non rientra nei valori dell'intervallo specifi cato.
Classe climatica Temp. amb. (°C)
SN: da 10 a 32 °C; N: da 16 a 32 °C
ST: da 16 a 38 °C; T: da 16 a 43 °C
⚠ Questo apparecchio è privo di CFC. Il circuito refrigerante contiene R600a (HC). Apparecchi con Isobutano (R600a): l'isobutano é un gas naturale senza eff etti sull'ambiente, ma è infi ammabile Accertarsi pertanto che i tubi del circuito refrigerante non siano danneggiati, soprattutto durante lo svuotamento del circuito refrigerante.
⚠ AVVERTENZA: Non danneggiare i tubi del circuito refrigerante dell'apparecchio.
⚠ AVVERTEÑZA: Mantenere libere da ostruzioni le aperture di ventilazione dell'apparecchio o della struttura a incasso.
IMPORTANTE DA LEGGERE E RISPETTARE
⚠ AVVERTENZA: Non utilizzare mezzi meccanici, elettrici o chimici diversi da quelli raccomandati dal fabbricante per accelerare il processo di sbrinamento.
AVVERTENZA: Non utilizzare o collocare dispositivi elettrici all'interno dei comparti dell'apparecchio se non sono del tipo espressamente autorizzato dal fabbricante.

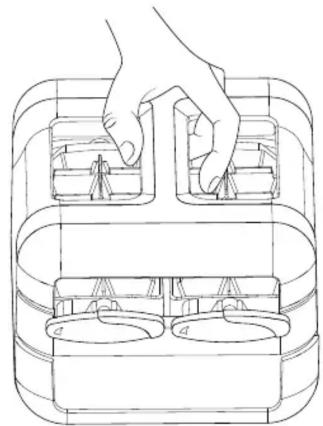

AVVERTENZA: Le macchine per il ghiaccio e/o i distributori di acqua non collegati direttamente alla rete idrica devono essere riempiti solo con acqua potabile.
⚠ AVVERTENZA: Le macchine del ghiaccio e/o i distributori di acqua automatici devono essere collegati a una rete idrica che eroghi esclusivamente acqua potabile, con una pressione della rete idrica compresa tra 0,17 e 0,81 MPa (1,7 e 8,1 bar).
⚠️ Non conservare all'interno dell'apparecchio sostanze esplosive quali bombolette spray con propellente infi ammabile.
⚠️ Non ingerire il liquido (atossico) contenuto negli accumulatori di freddo (in dotazione con alcuni modelli). Non mangiare cubetti di ghiaccio o ghiaccioli appena tolti dal congelatore per evitare il rischio di ustioni da freddo.
⚠ Per prodotti che prevedono l'utilizzo di un fi Itro dell'aria all'interno di un copriventola accessibile, il fi Itro deve essere sempre in posizione quando il frigorifero è in funzione.
⚠ Non conservare i contenitori in vetro con liquidi nel comparto congelatore perché potrebbero rompersi. Non ostruire la ventola (se presente) con alimenti. Dopo aver posizionato il cibo controllare che la porta dei comparti si chiuda correttamente, specialmente la porta del congelatore.
⚠️ Le guarnizioni danneggiate devono essere sostituite il prima possibile.
⚠️ Utilizzare il comparto frigorifero solo per conservare gli alimenti freschi e il comparto congelatore solo per conservare gli alimenti surgelati, congelare gli alimenti freschi e preparare cubetti di ghiaccio.
⚠ Evitare di conservare gli alimenti non imballati a diretto contatto con le superfi ci interne dei comparti frigorifero o congelatore. Gli apparecchi potrebbero avere comparti speciali (comparto alimenti freschi, contenitore zero gradi, ecc). Se non specifi cato nell'apposito libretto del prodotto, possono essere rimossi, mantenendo prestazioni equivalenti.
INSTALLAZIONE
⚠ L'apparecchio deve essere maneggiato e installato da due o più persone - rischio di lesioni. Utilizzare guanti protettivi per disimballare e installare - rischio di tagli.
⚠ L'installazione, compresi eventuali allacciamenti idrici ed elettrici, e le riparazioni devono essere eseguite da un tecnico qualifi cato. Non riparare o sostituire alcuna parte dell'apparecchio se non espressamente indicato nel manuale d'uso. Tenere i bambini lontano dal luogo di installazione. Dopo aver disimballato l'apparecchio, assicurarsi che non sia stato danneggiato durante il trasporto. In caso di problemi, contattare il rivenditore o l'assistenza post-vendita più vicina. Una volta effettuata l'installazione, i rifi uti di imballagg (plastica, polistirolo ecc.) devono essere collocati fuori dalla portata dei bambini - rischio di soff ocamento. L'apparecchio deve essere scollegato dalla rete elettrica prima di qualsiasi operazione di installazione - pericolo di scossa elettrica. Durante l'installazione, assicurarsi che l'apparecchio non danneggi il cavo di alimentazione - rischio di incendio o scossa elettrica. Attivare l'apparecchio solo al termine dell'installazione.
⚠ Fare attenzione a non danneggiare i pavimenti (per es. parquet) durante lo spostamento dell'apparecchio. Installare l'apparecchio su un pavimento o su un supporto suffi cientemente resistente per sopportare il peso e in un luogo adatto alle dimensioni e all'uso. Accertarsi che l'apparecchio non sia vicino a una fonte di calore e che i quattro piedini siano stabili e appoggiati sul pavimento, regolandoli come richiesto, e verifi care che l'apparecchio sia perfettamente in piano utilizzando una livella a bolla d'aria. Attendere almeno due ore prima di accendere l'apparecchio per assicurarsi che il circuito refrigerante sia perfettamente funzionante.
Per garantire un'adeguata ventilazione, lasciare uno spazio su entrambi i lati e sopra l'apparecchio. La distanza tra la parte posteriore dell'apparecchio e la parete retrostante deve essere di 50 mm, per evitare l'accesso alle superfi ci calde. Una riduzione di questo spazio aumenterà il consumo energetico del prodotto.
⚠ AVVERTENZA: Per evitare pericoli dovuti all'instabilità, si deve eseguire il posizionamento o fi ssaggio dell'apparecchio come da istruzioni del fabbricante. È vietato posizionare il frigorifero in un modo tale che le condutture metalliche di stufe a gas, le tubazioni del gas, i condotti dell'acqua o i cavi elettrici siano a contatto con la parete posteriore del frigorifero (bobina condensatore).
⚠ Se è necessario sostituire le porte, contattare il Centro Assistenza Tecnica.
AVVERTENZE ELETTRICHE
⚠️ Deve essere possibile scollegare l'apparecchio dalla rete elettrica staccando la spina se la spina è accessibile, oppure mediante un interruttore multipolare installato a monte della presa in conformità alle norme di cablaggio elettrico e l'apparecchio deve essere collegato a una presa di terra in conformità alle norme nazionali di sicurezza elettrica.
⚠ Non utilizzare prolunghe, prese multiple o adattatori. I componenti elettrici non devono essere accessibili all'utente dopo l'installazione. Non utilizzare l'apparecchio quando si è bagnati o a piedi nudi. Non azionare l'apparecchio se presenta un cavo o una spina di alimentazione danneggiati, se non funziona correttamente o se ha subito danni o è caduto.
Se il cavo di alimentazione è danneggiato, deve essere sostituito con uno identico da parte del fabbricante, dal personale di assistenza o da una persona qualifi cata per evitare il rischio di scosse elettriche.
⚠ AVVERTENZA: Quandosiposizional'apparecchio, assicurarsi che il cavo di alimentazione non sia bloccato o danneggiato.
⚠ AVVERTENZA: Non collocare prese multiple o alimentatori portatili sul retro dell'apparecchio.
PULIZIA E MÀNUTENZIONE
⚠ AVVERTENZA: Accertarsi che l'apparecchio sia spento e scollegato dalla rete elettrica prima di eff ettuare qualsiasi operazione di manutenzione; non utilizzare mai pulitori a vapore - rischio di scosse elettriche.
⚠ Non utilizzare detergenti abrasivi o aggressivi come spray per vetri, polveri abrasive, liquidi infi ammabili, cere per pulizia, detersivi concentrati, candeggina o detergenti contenenti derivati del petrolio su parti in plastica, rivestimenti interni e porte o guarnizioni. Non utilizzare asciugamani di carta, tamponi abrasivi o altri attrezzi di pulizia aggressivi.
SMALTIMENTO DEI MATERIALI DI IMBALLAGGIO
Il materiale di imballaggio è riciclabile al 100% ed è contrassegnato con il simbolo del riciclo 📁.
Le varie parti dell'imballaggio devono pertanto essere smaltite in modo responsabile e nel pieno rispetto delle norme locali vigenti in materia di smaltimento dei rifi uti.
SMALTIMENTO DI ELETTRODOMESTICI
Questo apparecchio è realizzato con materiali riciclabili o riutilizzabili. Smaltire in conformità alle norme locali per lo smaltimento dei rifi uti. Per ulteriori informazioni sul trattamento, il recupero e il riciclaggio degli elettrodomestici, contattare l'ente locale competente, il servizio di raccolta dei rifi uti domestici o il negozio presso il quale è stato acquistato l'apparecchio. Questo apparecchio è contrassegnato in conformità alla Direttiva Europea 2012/19/UE sui rifi uti di apparecchiature elettriche ed elettroniche (RAEE). Assicurandovi che questo prodotto sia smaltito correttamente, contribuirete ad evitare conseguenze negative per l'ambiente e la salute umana.
Il simbolo ≡ sul prodotto o sulla documentazione di accompagnamento indica che esso non deve essere trattato come rifi uto domestico, ma deve essere portato in un apposito centro di raccolta per il riciclaggio delle apparecchiature elettriche ed elettroniche.
CONSIGLI PER IL RISPARMIO ENERGETICO
Installare l'apparecchio in un ambiente asciutto e ben ventilato lontano da qualsiasi fonte di calore (per es. termosifone, fornello, ecc.) e in un luogo non esposto direttamente al sole. Se necessario, utilizzare una piastra isolante.
Per garantire una ventilazione adeguata seguire le istruzioni di installazione. Una ventilazione insuffi ciente sul retro del prodotto aumenta il consumo energetico e riduce l'efficienza del raffreddamento. L'apertura frequente della porta potrebbe causare un aumento del consumo energetico. La temperatura interna dell'apparecchio e il consumo di energia possono essere infl uenzati anche dalla temperatura ambiente e dalla posizione dell'apparecchio. L'impostazione della temperatura deve tenere conto di questi fattori.
Ridurre al minimo l'apertura della porta.
Quando si scongelano i cibi congelati, metterli in frigorifero. La bassa temperatura dei prodotti surgelati raff reddà il cibo in frigorifero. Lasciar raff reddare cibi e bevande caldi prima di riporli nell'apparecchio. Il posizionamento dei ripiani in frigorifero non ha alcun impatto sull'uso effi ciente dell'energia. Gli alimenti devono essere collocati sui ripiani in modo da garantire una corretta circolazione dell'aria (gli alimenti non devono toccarsi e deve essere mantenuta una distanza tra gli alimenti e la parete posteriore).
È possibile aumentare la capacità di conservazione dei cibi surgelati rimuovendo i cestelli e, se presente, il ripiano Stop Frost.
Eventuali rumori provenienti dal compressore non devono preoccupare in quanto sono da considerarsi normali come descritto nella Guida Rapida del prodotto.
Smaltimento corretto del vecchio frigorifero
AVVERTENZA
Pericolo di soffocamento
Rimuovere le porte del vecchio frigorifero.
La mancata osservanza di queste istruzioni può essere causa di decesso o danni cerebrali.
IMPORTANTE: gli incidenti fatali che coinvolgono bambini che restano intrappolati negli elettrodomestici non appartengono al passato. I frigoriferi abbandonati o buttati nelle discariche costituiscono ancora oggi un pericolo, anche se lasciati “solo per qualche giorno”. Quando si decide di disfarsi del vecchio frigorifero, seguire queste istruzioni per contribuire a evitare incidenti.

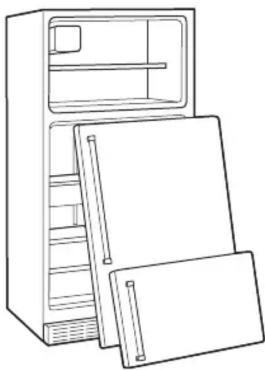

Prima di disfarsi del vecchio frigorifero o congelatore:
■ Togliere le porte.
■ Lasciare in sede i ripiani in modo che i bambini non possano accedere facilmente all'interno.
Smaltire il frigorifero in conformità alle normative nazionali e locali. I refrigeranti devono essere evacuati da un tecnico autorizzato in conformità alle procedure stabilite.

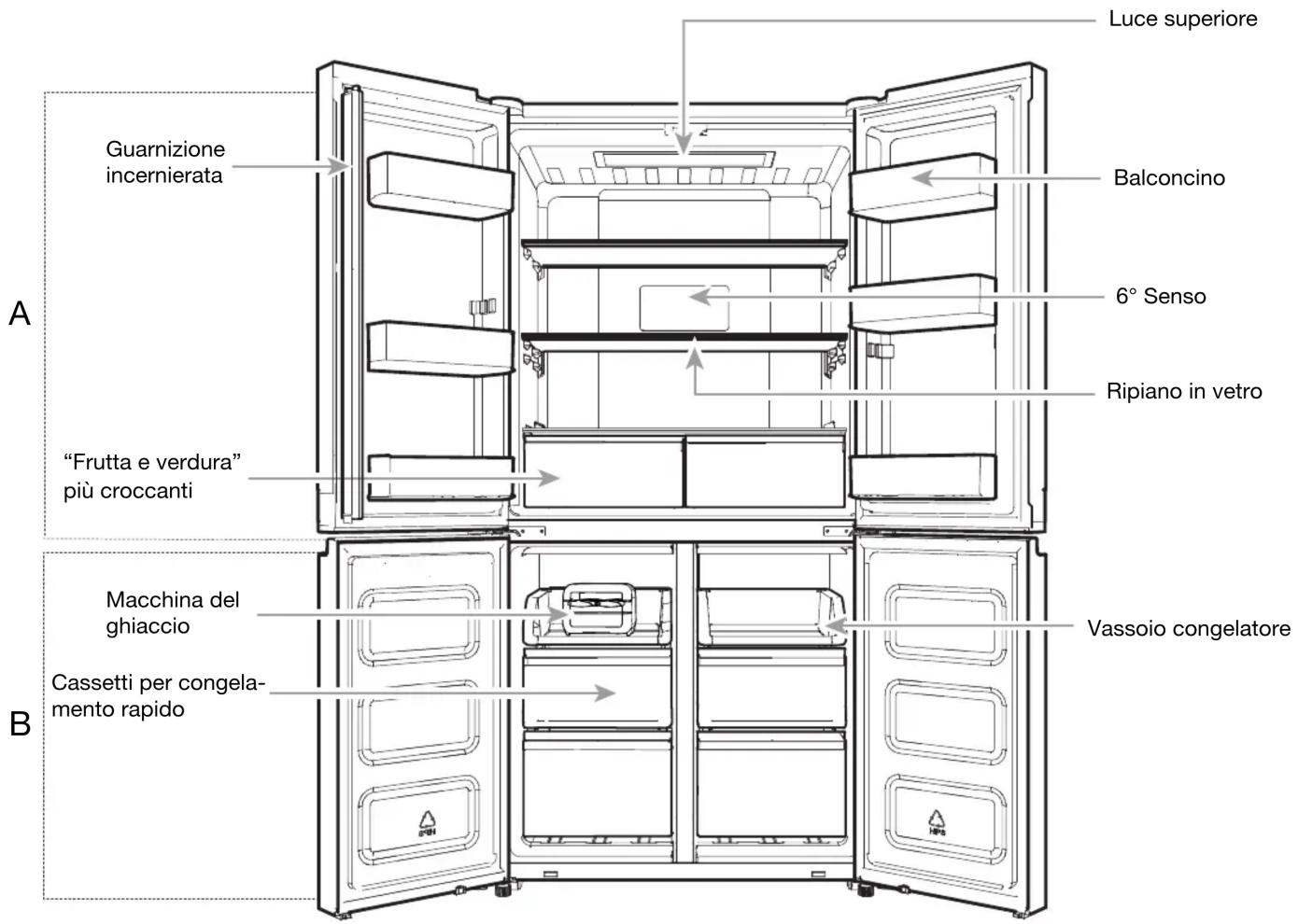

COMPONENTI E FUNZIONI
A. Frigorifero
B. Congelatore
C. Congelatore flessibile (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
ISTRUZIONI DI INSTALLAZIONE
Per iniziare
LISTA DI CONTROLLO PER L'INSTALLAZIONE
√ Corrente elettrica
AVVERTENZA
Rischio di folgorazione
Inserire la spina in una presa con messa a terra.
Non rimuovere il polo di messa a terra.
Non utilizzare un riduttore.
Non utilizzare prolunghe.
La mancata osservanza di queste istruzioni può essere causa di decesso, incendio o folgorazione.
■ Inserire la spina del frigorifero in una presa con messa a terra.
√ Porte
Se durante l'installazione occorre rimuovere le porte, vedere le sezioni "Rimuovere e sostituire le porte del frigorifero" e "Rimuovere e sostituire i frontali del cassetto congelatore".
■ La guarnizione delle porte isola completamente.

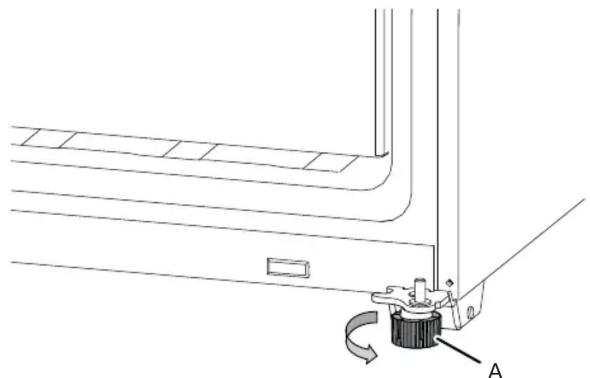

Il frigorifero è in piano. Regolare i piedini di livellamento in modo che siano aderenti al pavimento.
■ Le porte sono allineate in alto. (Usare la funzione Allineamento porte se necessario).
√ Controlli fi nali
■ Rimuovere tutti i materiali di imballaggio.
■ Impostare i comandi di temperatura sui valori consigliati.
■ Conservare le istruzioni e l'altra eventuale documentazione.
Per ricevere un'assistenza più completa, si prega di registrare il prodotto su www.whirlpool.eu/register.
Disimballare il frigorifero
AVVERTENZA
Pericolo peso eccessivo
Utilizzare due o più persone per spostare e installare il frigorifero.
In caso contrario possono verificarsi lesioni alla schiena o di altro tipo.
Consegna del frigorifero
È necessaria un'apertura porta minima di 838 mm. Se l'apertura della porta è uguale o inferiore a 914 mm occorre rimuovere le porte, il cassetto e le cerniere.
Caricare il frigo su un carrello dal lato in cui aprono le porte.
Quando si sposta il frigorifero:
Il frigorifero è pesante. Quando si sposta il frigorifero per la pulizia o l'assistenza, assicurarsi di coprire il pavimento con cartone o compensato per evitare di danneggiare il pavimento. Spostare sempre il frigorifero mantenendolo diritto. Non far ondeggiare o far "camminare" il frigorifero quando si tenta di spostarlo per evitare di danneggiare il pavimento.
Rimuovere l'imballo
Rimuovere residui di nastro e colla dalle superfici prima di accendere il frigorifero. Strofi nare una piccola quantità di detergente liquido per piatti sull'adesivo con le dita. Sciacquare con acqua tiepida e asciugare.
■ Non usare strumenti affilati, strofinare alcol, liquidi infiammabili o detergenti abrasivi per rimuovere il nastro o la colla.
Questi prodotti possono danneggiare la superfi cie del frigorifero.
■ Smaltire/riciclare tutti i materiali di imballo.
Pulire prima dell'uso
Dopo aver rimosso tutti i materiali di imballo, pulire l'interno del frigorifero prima di usarlo. Consultare le istruzioni per la pulizia nella sezione “Manutenzione del frigorifero”.
Non pulire i ripiani o i coperchi in vetro con acqua calda quando sono freddi. I ripiani e i coperchi possono rompersi se esposti a bruschi cambiamenti di temperatura o collisione, ad esempio urtandoli. Il vetro temperato si frantuma in tanti piccoli frammenti delle dimensioni di sassolini. È normale. I ripiani e i coperchi in vetro sono pesanti. Usare entrambe le mani per rimuoverli per evitare di farli cadere.
Requisiti per il posizionamento
AVVERTENZA
Rischio di esplosione
Tenere lontano dal frigorifero materiali e vapori infiammabili, come per esempio la benzina.
La mancata osservanza di queste istruzioni può essere causa di decesso, esplosione o incendio.

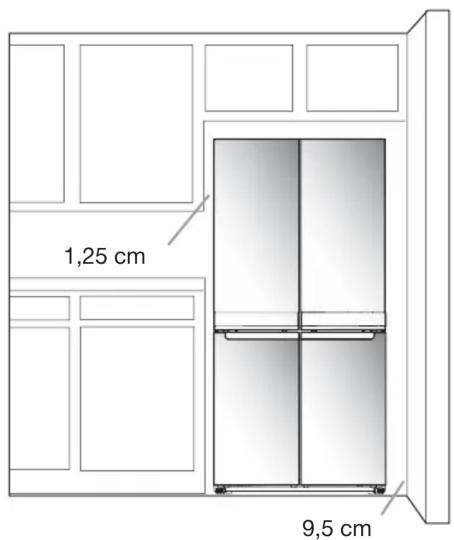

Per assicurare un corretto ricircolo d'aria intorno al frigorifero, lasciare una spazio di 1,25 cm su ciascun lato e in alto. Lasciare uno spazio di 5 cm dietro il frigorifero. Se il frigorifero è dotato di una macchina del ghiaccio, lasciare più spazio sul retro per i collegamenti del circuito idraulico. Quando si installa il frigorifero accanto a una parete fi ssa, lasciare almeno 9,5 cm di spazio tra il frigorifero e la parete per consentire l'apertura della porta.
NOTA: Questo frigorifero è destinato all'uso in ambienti con temperature comprese tra un minimo di 10°C e un massimo di 43°C. L'intervallo di temperatura ambiente consigliato per prestazioni ottimali, che riduce il consumo di energia elettrica e fornisce un raffreddamento superiore, è compreso tra 15°C e 32°C. Si raccomanda di non installare il frigorifero vicino a fonti di calore, come forni o radiatori.
Requisiti elettrici
AVVERTENZA
Rischio di folgorazione
Inserire la spina in una presa con messa a terra.
Non rimuovere il polo di messa a terra.
Non utilizzare un riduttore.
Non utilizzare prolunghe.
La mancata osservanza di queste istruzioni può essere causa di decesso, incendio o folgorazione.
IMPORTANTE: l'installazione e il collegamento elettrico devono essere eseguiti da un tecnico qualifi cato, in conformità alle istruzioni del fabbricante e conformemente alle norme locali vigenti in materia di sicurezza.
Il frigorifero è progettato per funzionare su un circuito separato di 220-240 Volt, 10A, 50/60 Hz.
■ Assicurarsi che la tensione specifi cata sulla targhetta dati corrisponda a quella della rete domestica.
■ Deve essere possibile disconnettere l'apparecchio dall'alimentazione elettrica disinserendo la spina oppure utilizzando un interruttore bipolare di rete posto a monte della presa.
Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, da personale di assistenza o da una persona con qualifi ca analoga per evitare rischi.
Prima di spostare il frigorifero nella posizione defi nitiva è importante assicurarsi di disporre di un allacciamento elettrico idoneo.
Metodo di messa a terra raccomandato
Alimentazione CA 220-240 Volt 50 Hz, 220 Volt 60 Hz o 230/240 Volt 50 Hz a soli 10A con messa a terra.
Tipo B
[NO TEXT]
Tipo E ed F
[Non-Text]
Tipo I
Tipo M
Tipo G
Per Australia e Nuova Zelanda:
Il vostro nuovo elettrodomestico è stato appositamente fabbricato per soddisfare tutte le Normative e condizioni australiane.
Alcune indicazioni nelle istruzioni di installazione possono far riferimento a requisiti elettrici di altri paesi, prestare quindi particolare attenzione a queste note specifi che.
L'apparecchio deve essere collegato a una presa CA 230/240 Volt 50 Hz a soli 10A con messa a terra.
Requisiti elettrici (solo per Gran Bretagna e Irlanda)
IMPORTANTE: il frigorifero deve essere collegato a terra.

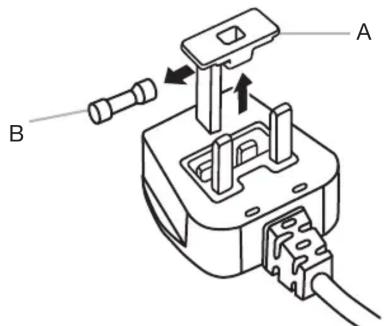

Sostituzione del fusibile
Se il cavo principale di questo frigorifero è dotato di un fusibile BS1363A, presa fusibile 13A, per sostituire un fusibile in questo tipo di presa utilizzare un fusibile A.S.T.A. omologato BS 1362 e procedere come segue:
- Rimuovere il coprifusibile (A) e il fusibile (B).
- Inserire il nuovo fusibile da 13A nel coprifusibile.
- Reinserire fusibile e coprifusibile nella spina.
IMPORTANTE: quando si cambia il fusibile si deve rimettere in sede anche il coprifusibile. Se si perde il coprifusibile la spina non deve essere utilizzata fi no a quando non verrà installato un coprifusibile adatto. La posizione corretta è indicata dall'inserto colorato o dalla "scritta" colorata in rilievo alla base della spina. Nei negozi di ricambi elettrici, sono disponibili coprifusibili di ricambio.
A. Coprifusibile
B. Fusibile
Solo per la Repubblica d'Irlanda:
molto spesso sono applicabili le informazioni fornite per la Gran Bretagna, tuttavia viene utilizzato un terzo tipo di spina e relativa presa: a due poli con il polo di terra laterale.
Presa/spina (valide per entrambi i paesi):
Se la spina fornita in dotazione non è adatta alla propria presa, contattare il Servizio Assistenza per ulteriori istruzioni. Non tentare di cambiare da soli la spina. Questa operazione deve essere eseguita da un tecnico qualifi cato in conformità alle istruzioni del produttore e alle norme vigenti in materia di sicurezza.
Temperatura
L'apparecchio è progettato per il funzionamento in ambienti in cui la temperatura sia compresa nei seguenti intervalli, a seconda della classe climatica riportata sulla targhetta dati. Il frigorifero potrebbe non funzionare correttamente se lasciato a lungo a una temperatura che non rientra nei valori dell'intervallo specifi cato.
NOTA: Si raccomanda di non installare il frigorifero vicino a una fonte di calore, come una stufa o un termosifone.
| Classe climatica | Temp. ambiente (°C) | Temp. ambiente (°F) |
| SN Da 10 A 32 Da | 50 A 90 | |
| N Da 16 A 32 Da | 61 A 90 | |
| ST Da 16 A 38 Da | 61 A 100 | |
| T Da 16 A 43 Da | 61 A 110 | |
Rimuovere e sostituire le porte del frigorifero
NOTA: misurare la larghezza dell'apertura porta per verificare se è necessario rimuovere le porte del frigorifero per portare in casa l'elettrodomestico. Se è necessario rimuovere le porte, seguire queste istruzioni.
IMPORTANTE: se il frigorifero era già installato e deve essere trasportato all'esterno, spegnere il frigorifero prima di iniziare a rimuovere le porte. Staccare la spina del frigorifero o scollegare l'alimentazione di rete. Togliere gli alimenti e gli sportelli o balconcini rimovibili dalle porte. Preparare gli attrezzi richiesti e leggere tutte le istruzioni prima di rimuovere le porte.
ATTREZZI RICHIESTI: chiave a brugola da 6 mm, chiave a brugola da 5 mm e cacciavite a croce n.2.
AVVERTENZA
Rischio di folgorazione
Scollegare l'alimentazione prima di rimuovere le porte.
La mancata osservanza di queste istruzioni può essere causa di decesso o di folgorazione.

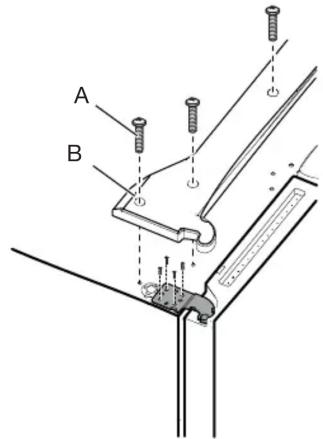

Copricerniera superiore sinistra
A. Viti copricerniera superiore
B. Copricerniera
Cerniera superiore sinistra
A. Viti a brugola 5 mm
Cerniera mediana sinistra
Copricerniera superiore destra A
A. Viti copricerniera superiore
B. Copricerniera
Cerniera superiore destra
A. Viti a brugola 5 mm
Cerniera mediana destra
Pericolo peso eccessivo
Utilizzare due o più persone per sollevare la porta del frigorifero.
In caso contrario possono verificarsi lesioni alla schiena o di altro tipo.
Rimuovere le porte del frigorifero
AVVERTENZA
Rischio di folgorazione
Scollegare l'alimentazione prima di rimuovere le porte.
La mancata osservanza di queste istruzioni può essere causa di decesso o di folgorazione.

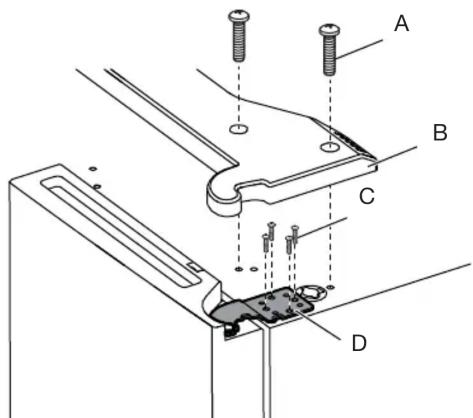

Rimuovere la porta destra
- Staccare la spina del frigorifero o scollegare l'alimentazione di rete.
- Tenere chiuse le porte del frigorifero fi no a quando si è pronti per toglierle dal vano frigo sollevandole.
NOTA: sostenere la porta del frigorifero durante la rimozione delle cerniere. Non affi darsi ai magneti sulla guarnizione della porta per il sostegno della porta mentre si lavora.
- Con un cacciavite a croce, rimuovere il copricerniera superiore.
- Utilizzando una chiave a brugola da 5 mm, rimuovere quattro viti dalla cerniera superiore e tenerle da parte.
A. Vite copricerniera superiore
B. Copricerniera superiore
C. Viti a brugola 5 mm
D. Cerniera superiore
- Sollevare la porta del frigorifero dal perno della cerniera della parte mediana. La cerniera superiore viene via insieme alla porta.
Rimuovere la porta sinistra
IMPORTANTE: i cablaggi per l'interfaccia passano attraverso la cerniera della porta sinistra quindi devono essere scollegati prima di rimuovere la porta.
- Con un cacciavite a croce, rimuovere il copricerniera superiore.
A. Vite copricerniera superiore
B. Copricerniera superiore
- Scollegare le due spine del cablaggio situate nella parte superiore della cerniera porta.
■ Afferrare entrambi i lati delle spine del cablaggio.
Con il pollice sinistro premere verso il basso per rilasciare il fermo e dividere le sezioni delle spine.
A. Spina cablaggio
B. Connettore di messa a terra
- Utilizzando una chiave a brugola da 5 mm, rimuovere quattro viti interne dalla cerniera superiore e tenerle da parte.
A. Viti a brugola 5 mm
B. Cerniera superiore
NOTA: sostenere la porta del frigorifero durante la rimozione delle cerniere. Non affi darsi ai magneti sulla guarnizione della porta per il sostegno della porta mentre si lavora.
- Sollevare la porta del frigorifero dal perno della cerniera della parte inferiore. La cerniera superiore viene via insieme alla porta.
NOTA: potrebbe non essere necessario rimuovere le cerniere inferiori e i gruppi piedini frenati per far passare il frigorifero attraverso la porta.
- Utilizzare una chiave a brugola da 6 mm e un cacciavite a croce n. 2 per rimuovere la cerniera centrale solo se necessario.
Sostituire la porta destra del frigorifero
- Poggiare la porta destra sul perno della cerniera centrale.
- Inserire il perno della cerniera superiore nel foro aperto sulla sommità della porta del frigorifero.
- Utilizzando quattro viti con esagono incassato da 5 mm, fi ssare la cerniera al vano. Non serrare completamente le viti.
Sostituire la porta sinistra del frigorifero
- Poggiare la porta sinistra sul perno della cerniera centrale.
- Utilizzando quattro viti con esagono incassato da 5 mm, fi ssare la cerniera al vano. Non serrare completamente le viti.
- Ricollegare i cavi elettrici.
■ Spingere insieme le due sezioni della spina dei cablaggi.
■ Ricollegare il fi lo di terra alla vite della cerniera.
Passaggi fi nali
- Serrare completamente le otto viti con esagono incassato da 5 mm.
- Rimontare i due copricerniera.
Rimuovere e sostituire la porta del congelatore/congelamento fl essibile
- Tenere chiuse le porte del congelatore fi no a quando si è pronti per toglierle dal vano.
NOTA: sostenere la porta del congelatore durante la rimozione delle cerniere. Non affi darsi ai magneti sulla guarnizione della porta per il sostegno della porta mentre si lavora.
■ Utilizzare un cacciavite a croce n. 2 e una chiave a brugola da 6 mm per rimuovere la cerniera centrale dal vano.
■ Sollevare la porta del congelatore dal perno della cerniera inferiore.
A. Cerniera inferiore
Passaggi fi nali
AVVERTENZA
Rischio di folgorazione
Inserire la spina in una presa con messa a terra.
Non rimuovere il polo di messa a terra.
Non utilizzare un riduttore.
Non utilizzare prolunghe.
La mancata osservanza di queste istruzioni può essere causa di decesso, incendio o folgorazione.
- Inserire la spina in una presa con messa a terra.
- Rimettere tutte le parti rimovibili e gli alimenti nei cassetti.
Messa in piano del frigorifero
- Spostare il frigorifero nella posizione defi nitiva.
- Ruotare i piedini frenati con la mano. Ruotarli in senso antiorario fi no a quando i rulli si staccano dal pavimento ed entrambi i piedini frenati sono ben fi ssi sul pavimento. I piedini frenati evitano che il frigorifero venga avanti quando si aprono le porte.
IMPORTANTE: se occorre eseguire altre regolazioni che coinvolgono i piedini frenati, è necessario ruotare entrambi i piedini frenati in modo uniforme per mantenere in piano il frigorifero.
- Utilizzare una livella per controllare che i due fi anchi e la parte anteriore e quella posteriore siano in piano.
Uso dei comandi
I controlli touch si trovano sulla porta sinistra del frigorifero. Il pannello di controllo contiene informazioni su vari pulsanti e indicatori. Gli indicatori di temperatura del frigorifero e del congelatore mostrano l'ultimo setpoint di temperatura.
- Pulsante Segnali sonori ON/OFF
- Pulsante Temperatura Frigorifero (tenere premuto 3 sec. per Raffreddamento rapido)
- Pulsante Temperatura predefi nita Congelamento fl essibile (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
- Pulsante Temperatura Congelatore (tenere premuto 3 sec. per Congelamento rapido)
- Indicatore Blocco chiave
- Pulsante Blocco chiave
- Spia Porta aperta
- Indicatore Congelamento rapido
-
Indicatore Congelamento leggero (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
-
Indicatore Congelamento medio (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
- Indicatore 6° senso
- Indicatore Congelamento tradizionale (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
- Indicatore Raffreddamento rapido
- Pulsante modo Vacanze
- Indicatore modo Demo (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
- Indicatore modo Vacanze
- Indicatore Segnali sonori
Il pannello di controllo si spegne automaticamente dopo un minuto di inattività. Per accendere il pannello di controllo, premere un tasto qualsiasi.
Visualizzazione e regolazione dei setpoint di temperatura
Regolazione della temperatura del comparto frigorifero e del comparto congelatore:
Per praticità i comandi del frigorifero e del congelatore sono preimpostati in fabbrica.
Quando si installa il frigorifero per la prima volta assicurarsi che i comandi siano ancora impostati sui setpoint consigliati. I setpoint di fabbrica consigliati sono 3°C per il frigorifero e -18°C per il congelatore.
Premendo il pulsante Temperatura Frigorifero o Congelatore si commutano i setpoint di temperatura in gradi Celsius (°C).
IMPORTANTE:
■ attendere 24 ore prima di inserire gli alimenti nel frigorifero. Se si inseriscono alimenti prima che il frigorifero si sia raffreddato completamente, si potrebbero deteriorare.
NOTA: abbassando le temperature al di sotto dei setpoint consigliati non servirà a raffreddare i comparti più rapidamente.
Se la temperatura del frigorifero o del congelatore è troppo calda o troppo fredda, controllare che le prese d'aria non siano bloccate prima di regolare i comandi.
■ Le impostazioni consigliate dovrebbero essere idonee per il normale uso domestico. I comandi sono impostati correttamente se la temperatura del latte o dei succhi di frutta è corretta e quando il gelato è solido.
NOTA: in aree come un garage, un seminterrato o una veranda potrebbero esserci umidità più elevata o temperature estreme. Potrebbe essere quindi necessario modifi care la temperatura rispetto a quelle consigliate per adattarle a queste condizioni.
■ Attendere almeno 24 ore tra una regolazione e l'altra. Controllare di nuovo le temperature prima di procedere ad altre regolazioni.
Comandi 6° Senso Fresh Lock e Congelatore
Il sensore 6° SENSO Fresh Lock garantisce un controllo preciso e costante della temperatura per preservare più a lungo, nel modo più naturale, gli alimenti freschi. Una volta rilevata una variazione di temperatura, il sensore attiva un compressore che ripristina rapidamente la temperatura originale.
Il sensore 6° SENSO Freeze riduce al minimo le fl uttuazioni di temperatura nel congelatore grazie ad un innovativo sistema di gestione della temperatura. Le bruciature da freddo sui cibi congelati vengono limitate per preservare la qualità e il colore degli alimenti.
Impostazione del Congelamento fl essibile (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
La funzione Congelamento fl essibile consente di commutare le temperature predefi nite per il comparto Congelamento fl essibile.
| Simbolo | Funzione Temperatura | |
| | Congelamento tradizionale -18°C |
| × | Congelamento medio -12°C | |
| Congelamento leggero -7°C | |
* Per attivare/disattivare l'impostazione Più fredda (-20°C), premere il pulsante di Temperatura predefinita Congelamento fl essibile per 3 secondi.
Regolazione dell'impostazione di temperatura multipla
■ Congelamento tradizionale (-18 °C): Alimenti già surgelati e alimenti freschi (max 12 mesi)
■ Congelamento medio (-12 °C): Alimenti già surgelati (max 1 mese)
■ Congelamento leggero (-7 °C): Alimenti già surgelati (max 1 settimana)
Quando si regolano i setpoint di temperatura, utilizzare questa tabella come guida:
| CONDIZIONE | REGOLAZIONE TEMPE |
| Frigorifero troppo freddo | Impostazione frigorifero di un 1° in più |
| Frigorifero troppo caldo | Impostazione frigorifero di un 1° in meno |
| Congelatore troppo freddo | Impostazione congelatore di un 1° in più |
| Congelatore troppo caldo/troppo poco ghiaccio | Impostazione congelatore di un 1° in meno |
Raffreddamento rapido
La funzione Raffreddamento rapido è utile nei periodi di utilizzo intenso del frigorifero, quando è pieno o per temperature ambiente temporaneamente calde.
■ Per attivare la funzione Raffreddamento rapido, tenere premuto il pulsante Temperatura Frigorifero per 3 secondi. Quando la funzione è attivata, l'icona di Raffreddamento rapido si accende. La funzione Raffreddamento rapido rimane accesa per 2 ore a meno che non venga disattivata manualmente.
■ Per disattivare manualmente la funzione Raffreddamento rapido, tenere premuto il pulsante Temperatura Frigorifero per 3 secondi. L'icona di Raffreddamento rapido si spegne quando la funzione non è attivata.
■ Se si regola la temperatura del frigorifero, la funzione Raffreddamento rapido si disattiva automaticamente.
Congelamento rapido
La quantità di cibo fresco (in kg) che può essere congelato in 24 ore è indicata sulla targhetta dell'apparecchio.
Premere il pulsante Temperatura Congelatore E per 3 secondi (fi no a quando l'indicatore di Congelamento rapido si accende), 24 ore prima di mettere cibo fresco nel congelatore. Dopo aver posizionato il cibo fresco nel congelatore, 24 ore sulla funzione Congelamento rapido sono generalmente suffi cienti; dopo 50 ore la funzione Congelamento rapido si disattiva automaticamente.
■ Per disattivare manualmente la funzione Congelamento rapido, tenere premuto il pulsante Temperatura Congelatore per 3 secondi. L'icona di Congelamento rapido si disattiva.
■ Se si regola la temperatura del congelatore, la funzione Congelamento rapido si disattiva automaticamente.
Modo Vacanze
Questa modalità è progettata per evitare che l'apparecchio sprechi energia nei periodi in cui non viene utilizzato regolarmente (ad esempio durante le ferie).
Selezionando questa funzione, la temperatura del comparto frigorifero (RC) verrà impostata automaticamente sul setpoint più caldo.
■ Per utilizzare il modo Vacanze, premere il pulsante corrispondente fi nché si accende l'indicatore del modo Vacanze sul display.
■ Per uscire dal modo Vacanze, premere il pulsante corrispondente fi nché non sarà più accesa l'icona del modo Vacanze sul display.
Se si regola la temperatura del frigorifero, la funzione Vacanze si disattiva automaticamente.
IMPORTANTE: se si seleziona questa modalità, tutti i cibi e le bevande devono essere rimossi dal vano frigorifero.
Segnali sonori ON-OFF
Premere il pulsante per attivare/disattivare la segnalazione sonora.
Blocco chiave
RATURA: Tenere premuto il pulsante di Blocco 3 secondi per attivare la funzione Blocco.
■ Per disattivare il blocco, tenere premuto il pulsante di Blocco per 3 secondi.
La funzione Blocco ignora tutte le interazioni con il pannello di controllo fi nché l'utente non sblocca il pannello di controllo. Questa funzione consente di evitare modifi che involontarie delle impostazioni.
Modo Demo (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
Questo modo si utilizza quando il frigorifero è in esposizione in negozio o se si desidera disattivare il raffreddamento e tutte le altre funzioni (ad eccezione della luce interna).
Il modo Demo si può utilizzare quando si parte per una lunga vacanza. Vedere la sezione “Operazioni prima della vacanza e del trasloco” per le operazioni da compiere quando si lascia il frigorifero in questa modalità per lunghi periodi di tempo.
■ Se si attiva il modo Demo, sul display si illumina l'icona corrispondente.
■ Entrare o uscire dal modo Demo premendo e tenendo premuti contemporaneamente i pulsanti Segnali sonori e Blocco per 3 secondi.
Funzioni aggiuntive
Spia Porta aperta
La funzione Spia porta aperta emette un allarme e fa lampeggiare l'icona di "Porta aperta" quando una delle quattro porte è rimasta aperta per almeno 2 minuti.
■ L'allarme si ripete ogni 5 minuti. Chiudere tutte le porte per disattivarlo.
NOTA: per silenziare l'allarme sonoro mentre le porte sono aperte, ad esempio durante la pulizia dell'interno del frigorifero, toccare un pulsante qualsiasi sul pannello comandi. L'allarme sonoro viene temporaneamente sospeso, ma l'icona della Porta aperta rimane visualizzata sul pannello comandi.
Luce del frigorifero
Il frigo dispone di una luce interna che si accende quando si apre la porta.
NOTA: la luce è a LED e non serve quindi sostituire la lampadina. Se i LED non si accendono quando si apre la porta, rivolgersi all'assistenza tecnica.
Apertura e chiusura delle porte
Le porte del vano frigorifero sono due. Si possono aprire e chiudere insieme o separatamente. La porta sinistra del frigorifero comprende una guarnizione incernierata verticalmente.
■ Quando la porta sinistra viene aperta, la guarnizione incernierata si ripiega automaticamente all'interno in modo da non intralciare.
■ Quando entrambe le porte sono chiuse, la guarnizione incernierata forma automaticamente una sigillatura tra le due porte.
A. Guarnizione incernierata
I due interruttori delle porte del comparto frigorifero si trovano rispettivamente sui copricerniera superiori destro e sinistro.
■ Per la zona di congelamento e multi temperatura, l'interruttore della porta si trova nel montante inferiore.
L'interruttore porta utilizza un magnete per rilevare l'apertura/chiusura della porta.
■ Assicurarsi che non vi siano magneti o apparecchi elettronici (altoparlanti, Coolvox® ecc.) entro 7,62 cm dal copricerniera.
NOTA: la luce non si accende se non viene rilevata l'apertura della porta.

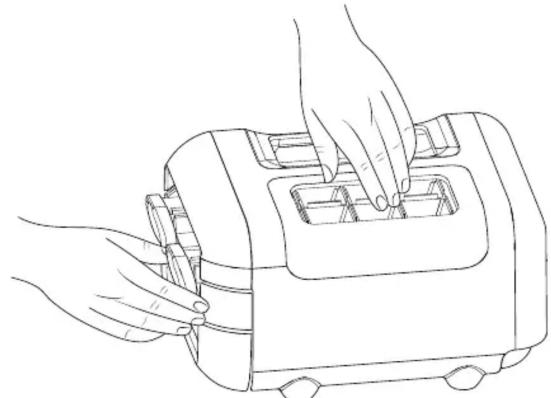

Macchina del ghiaccio
Per la preparazione del ghiaccio, riempire il vassoio del ghiaccio con acqua purifi cata e collocare la macchina del ghiaccio manuale nel ripiano superiore del congelatore. Aspettare che si formi il ghiaccio e una volta che il ghiaccio è pronto, girare le manopole in senso orario per espellere i cubetti di ghiaccio nel contenitore del ghiaccio.

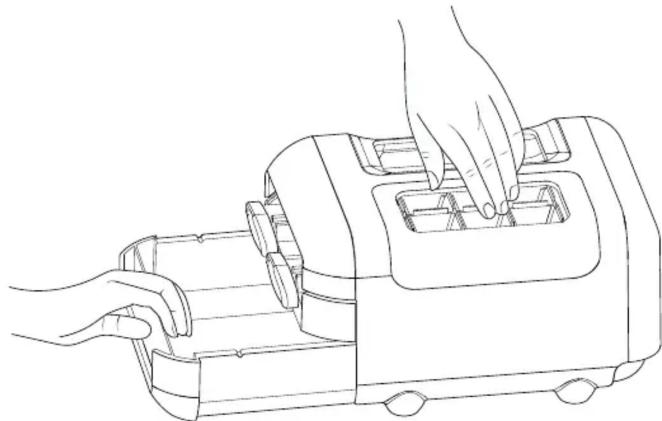

■ Sollevare leggermente il contenitore del ghiaccio ed estrarre il contenitore per accedere ai cubetti di ghiaccio.
Il gruppo manuale della macchina del ghiaccio può essere rimosso dal congelatore quando non si desidera fare il ghiaccio per ottenere maggior spazio nel congelatore.
Conservazione degli alimenti
Conservazione delle uova
Si raccomanda di conservare le uova a una temperatura costante per mantenerne la freschezza, quindi è meglio conservarle in frigorifero nel ripiano mediano.
RIPIANI, BALCONCINI E CASSETTI
Non pulire i ripiani o i coperchi in vetro con acqua calda quando sono freddi. I ripiani e i coperchi possono rompersi se esposti a bruschi cambiamenti di temperatura o collisione, ad esempio urtandoli. Il vetro temperato si frantuma in tanti piccoli frammenti delle dimensioni di sassolini. È normale. I ripiani e i coperchi in vetro sono pesanti. Usare entrambe le mani per rimuoverli per evitare di farli cadere.
Regolazione altezza ripiano
L'altezza del ripiano può essere regolata cambiando la sua posizione dal supporto inferiore a quello superiore e viceversa.
■ Aprire lo sportello laterale destro fino all'apertura completa.
- Aprire la porta laterale sinistra fi no all'apertura completa e sollevare la porta per aprirla a 180°.
■ Estrarre il ripiano dal frigorifero e posizionarlo nella posizione di montaggio desiderata.
■ Assicurarsi che i ripiani siano riposizionati fermamente sui rispettivi supporti.
Ripiani e strutture di supporto dei ripiani
I ripiani del frigorifero sono regolabili per rispondere alle singole esigenze.
Riporre insieme alimenti simili nel frigo e regolare la posizione delle mensole in altezza aiuta trovare subito ciò che si cerca. Si riduce inoltre il tempo in cui le porte restano aperte, a vantaggio del risparmio energetico.
Per rimuovere e reinserire i ripiani:
- Aprire la porta laterale destra fi no all'apertura completa e la porta laterale sinistra fi no all'apertura completa e sollevare la porta sinistra per aprirla a 180°.
- Rimuovere il ripiano mediano o superiore sollevandolo e staccandolo dai supporti ripiano. Tirare quindi il ripiano in avanti e inclinarlo verso il basso in posizione verticale. Ruotare il ripiano in obliquo ed estrarlo dal frigo.
- Rimuovere il ripiano inferiore sollevandolo e staccandolo dai supporti ripiano. Tirare quindi il ripiano in avanti e inclinarlo verso l'alto in posizione verticale. Ruotare il ripiano in obliquo ed estarlo dal frigo.
- Per reinserire i ripiani mediano e superiore introdurli nel frigorifero tenendoli inclinati orizzontalmente con la parte anteriore verso il basso. Alzare quindi la parte anteriore e far scivolare il ripiano all'interno fi nché la parte posteriore poggia sui supporti. Abbassare la parte anteriore e assicurarsi che il ripiano sia in sede.
- Per reinserire il ripiano inferiore introdurre il ripiano inclinato orizzontalmente con la parte anteriore verso l'alto. Abbassare quindi la parte anteriore e far scivolare il ripiano all'interno fi nché la parte posteriore poggia sui supporti. Abbassare la parte anteriore e assicurarsi che il ripiano sia in sede.
Cassetto
Per rimuovere e reinserire i cassetti:
- Afferrare la maniglia del cassetto ed estrarlo fi no a quando si arresta. Sollevare il cassetto dalla guida inferiore.
- Per riposizionare/reinserire il cassetto, poggiarlo sulla guida inferiore e spingerlo oltre il fermo fi nché si blocca in sede.
Balconcini del frigorifero
I balconcini sulle porte del frigorifero sono regolabili, per rispondere alle singole esigenze.
Comparti del congelatore
Vassoio congelatore
Il vassoio del congelatore è utile per accedere facilmente ai prodotti di uso frequente, congelare o semplicemente conservare avanzi o piccoli oggetti.
Cassetti del congelatore
Comparto di Congelamento rapido
■ I cassetti di Congelamento rapido permettono di conservare comodamente oggetti di grande volume.
■ L'opzione Congelamento rapido consente di conservare tutti gli alimenti surgelati in modo sicuro e trasparente.
Comparto Congelamento fl essibile (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX)
Il comparto Congelamento fl essibile consente di selezionare uno dei tre livelli di temperatura del congelatore: -7°C, -12°C e -18°C per garantire le migliori condizioni di conservazione per i diversi tipi di alimenti.
Per massimizzare la capacità del congelatore, è possibile rimuovere il cassetto per accedere al ripiano.
Per rimuovere il cassetto superiore:
- Afferrare la maniglia del cassetto ed estrarlo fi no a quando si arresta. Sollevare il cassetto dalla guida inferiore.
- Per riposizionare/reinserire il cassetto, poggiarlo sulla guida inferiore e spingerlo oltre il fermo del cassetto fi nché si ferma in sede.
Ripiano del congelatore (solo con WQ9 E1L e WQ9 B1L)
Per ottimizzare la capacità del congelatore è possibile rimuovere il cassetto mediano per accedere al ripiano sottostante del congelatore. In questo modo è possibile caricare gli alimenti direttamente sul ripiano.
Spiegazione dei segnali sonori
Assegnazione tono
| Nome tono Esempi di utilizzo |
| Accensione L’impianto di raffreddamento si attiva ogni volta che il prodotto si accende. |
| Pressione tasti | L’utente ha premuto un tasto valido. |
| Non valido (errore) | L’utente preme due o più pulsanti validi contemporaneamente. Interruzione del conto alla rovescia per i pulsanti da tenere premuti. |
| Operazione eseguita | Riconoscimento di entrata in qualsiasi modalità. |
| Uscita Conferma dell’uscita da una modalità. |
| Avviso Avviso di apertura porta. |
Questa tabella serve solo come riferimento rapido. Per i dettagli consultare le sezioni corrispondenti. In caso di incongruenze vale quanto descritto nelle varie sezioni.
Accessori
Per ordinare gli accessori, rivolgersi al rivenditore presso cui è stato acquistato il frigorifero.
Servizio di assistenza
Prima di rivolgersi al servizio di assistenza consultare la sezione "Risoluzione dei problemi". Potrebbe farvi risparmiare il costo della chiamata all'assistenza. Se il problema non è risolvibile seguire le istruzioni seguenti.
Se occorrono parti di ricambio
Per sapere dove trovare ricambi di fabbrica specifi ci localmente, rivolgersi al rivenditore presso cui è stato acquistato il frigorifero.
Garanzia
Per informazioni sulla garanzia contattare il rivenditore presso cui è stato acquistato il frigorifero.
Conservare questo manuale e la ricevuta d'acquisto insieme per futuro riferimento. Per usufruire del servizio di garanzia è necessario fornire la prova d'acquisto o la data di installazione.
Scrivere le seguenti informazioni relative all'apparecchio per ricevere assistenza o manutenzione qualora ve ne fosse bisogno. Servirà il numero del modello e il numero di serie completi. Queste informazioni sono riportate nell'etichetta sulla parete interna del comparto frigorifero.
Nome rivenditore ____
Numero di serie ____
Indirizzo
Numero telefonico
Numero modello
Data di acquisto ____
MANUTENZIONE DEL FRIGORIFERO
Pulizia
AVVERTENZA
Rischio di esplosione
Usare detergenti non infiammabili.
la mancata osservanza potrebbe essere causa di decesso, esplosione o incendio.
Tutte le sezioni Frigorifero, Congelatore e Congelamento fl essibile (solo con WQ9 B1L, 6WM591NIHAS e WQ70900SXX) si sbrinano automaticamente. Tuttavia, pulire tutte le sezioni circa una volta al mese per evitare la formazione di odori. In caso di versamento di liquidi, asciugare subito.
Pulizia dell'esterno
Consultare le informazioni per la pulizia esterna specifi che per il proprio modello.
Tipo 1 — Porta liscia
IMPORTANTE: i danni alla fi nitura liscia dovuti all'uso improprio di prodotti di pulizia o all'uso di detergenti non raccomandati non sono coperti dalla garanzia. Strumenti affi lati o duri graffi ano la fi nitura.
| USARE | NON | USARE |
| √ Panno morbido, pulito | ✗ Panni abrasivi✗ Tovaglioli di carta o carta da giornale✗ Tamponi in lana di acciaio |
| √ Soluzione di acqua calda con detergente delicato | ✗ Polveri o liquidi abrasivi✗ Spray lavavetri✗ Ammoniaca✗ Detergenti a base di acido o aceto✗ Detergenti per forni✗ Liquidi infi ammabili |
NOTA: la carta da cucina graffi a e può opacizzare il rivestimento chiaro della porta verniciata. Per evitare possibili danni usare solo panni morbidi e puliti per lucidare e pulire le porte.
Tipo 2 — Acciaio inox
IMPORTANTE:
■ Usare esclusivamente i panni e i detergenti per acciaio consigliati. I danni alla fi nitura in acciaio inossidabile dovuti all'uso improprio di prodotti di pulizia o all'uso di detergenti non raccomandati non sono coperti dalla garanzia.
■ Evitare di esporre gli elettrodomestici in acciaio inossidabile a elementi caustici o corrosivi come ambienti altamente salini, ad elevata condensa o umidità. I danni dovuti all'esposizione a questi elementi non sono coperti da garanzia.
| USARE | NON | USARE |
| √ Panno morbido, pulito | ✗ Panni abrasivi✗ Tovaglioli di carta o carta da giornale✗ Tamponi in lana di acciaio |
| √ Soluzione di acqua calda con detergente delicato | ✗ Polveri o liquidi abrasivi✗ Ammoniaca✗ Detergenti a base di agrumi✗ Detergenti a base di acido o aceto✗ Detergenti per forni |
| √ Per sporco resistente usare esclusivamente un detergente per acciaio specifi co per gli elettrodomestici. Per ordinare il detergente, rivolgersi al rivenditore presso cui è stato acquistato il frigorifero. | ✗ Il detergente per acciaio è solo per le parti in acciaio. Non far entrare in contatto il detergente e lucidante per acciaio inox con parti in plastica come le fi niture, i coperchi dell'erogatore o le guarnizioni delle porte. |
Tipo 3 — Acciaio anti impronte
IMPORTANTE:
■ Evitare di esporre gli elettrodomestici in acciaio inossidabile a elementi caustici o corrosivi come ambienti altamente salini, ad elevata condensa o umidità. I danni dovuti all'esposizione a questi elementi non sono coperti da garanzia.
| USARE NON USARE | |
| √ Panno morbido,pulito | ✕ Panni abrasivi✕ Tovaglioli di carta o carta da giornale✕ Tamponi in lana di acciaio |
| √ Soluzione di acquacalda con detergentedelicato | ✕ Polveri o liquidi abrasivi✕ Spray lavavetri✕ Ammoniaca✕ Detergenti a base di acido o aceto✕ Detergenti per forni✕ Liquidi infi ammabili |
NOTE:
In caso di contatto accidentale pulire le parti in plastica con una spugna e una soluzione di detersivo delicato e acqua calda. Asciugare bene con un panno morbido.
■ Solo perché un detergente è liquido non signifi ca che non sia non-abrasivo. Molti detergenti liquidi formulati per essere delicati sulle piastrelle e le superfi ci lisce, di fatto danneggiano l'acciaio inossidabile.
■ L'acido citrico macchia in modo permanente l'acciaio.
■ Per evitare di danneggiare la fi nitura in acciaio inox del frigorifero:
Evitare che queste sostanze rimangano sulla fi nitura:
✗ Senape Salse a base ✗ agrumi
✗ Succo di pomodoro Prodotti a base di agrumi
✗ Sugo al pomodoro
Pulizia dell'interno
- Staccare la spina del frigorifero o scollegare l'alimentazione di rete.
- Lavare a mano, sciacquare e asciugare tutte le parti rimovibili e le superfi ci interne. Usare una spugna pulita o un panno morbido e un detersivo delicato diluito in acqua calda.
NOTA: non usare detergenti abrasivi o aggressivi come spray per vetri, polveri abrasive, liquidi infi ammabili, cere per pulizia, detersivi concentrati, candeggina o detergenti contenenti derivati del petrolio sulle parti in plastica, l'interno, l'interno delle porte o le guarnizioni.
- Inserire la spina del frigorifero o ricollegare l'alimentazione.
Pulizia del condensatore
Questo frigorifero è dotato di condensatore a nastratura di serpentine preformate nei fi anchi del mobile frigorifero. È normale sentire caldo su entrambi i lati.
Luci
Le luci nei comparti frigo e congelatore sono a LED e non necessitano di sostituzione. Se quando si apre la porta le luci non si accendono, contattare il rivenditore presso cui è stato acquistato il frigorifero.
Inutilizzo e trasporto
Vacanze
Se si decide di lasciare acceso il frigorifero mentre si è in vacanza:
- Consumare tutti i deperibili e congelare il resto.
- Se il frigorifero è dotato di una macchina del ghiaccio automatica ed è collegato alla rete idrica, chiudere il rubinetto di alimentazione del frigorifero. Se il rubinetto non viene chiuso si possono causare danni alla proprietà.
- Se si dispone di una macchina del ghiaccio automatica, spegnere la macchina del ghiaccio.
■ Portare su spento (O) l'interruttore della macchina del ghiaccio integrata nella porta.
- Vuotare il cestello del ghiaccio.
Se si decide di spegnere il frigorifero prima di partire:
NOTA: Impostare il frigorifero in modalità Demo per il periodo in cui si sarà assenti. Vedere la sezione “Uso dei comandi”.
- Rimuovere tutti gli alimenti dal frigorifero.
- Se il frigorifero è dotato di una macchina del ghiaccio automatica:
■ Chiudere il rubinetto di alimentazione dell'acqua alla macchina del ghiaccio almeno un giorno prima.
- Quando viene prodotto l'ultimo carico di ghiaccio portare l'interruttore su spento (O) in modo che il display in alto all'interno del frigorifero si spenga, in base al modello.
- Vuotare il cestello del ghiaccio.
- Spegnere i comandi di temperatura. Vedere la sezione “Uso dei comandi”.
- Pulire il frigo, passarlo con un panno umido e asciugare bene.
- Applicare con nastro di carta spessori di gomma o di legno nella parte superiore delle porte, in modo che restino aperte per far circolare l'aria. Si eviterà la formazione di muffa e cattivi odori.
Trasloco
Se si deve trasportare il frigorifero in una nuova casa, seguire questa procedura per preparare il frigo al trasloco.
- Se il frigorifero è dotato di una macchina del ghiaccio automatica:
■ Chiudere il rubinetto di alimentazione dell'acqua alla macchina del ghiaccio almeno un giorno prima.
■ Scollegare la linea dell'acqua dal retro del frigorifero.
■ Quando viene prodotto l'ultimo carico di ghiaccio portare l'interruttore su spento (O) sulla macchina del ghiaccio o sui comandi, a seconda del modello.
-
Togliere tutti gli alimenti dal frigorifero e radunare tutti i congelati in un imballo con ghiaccio secco.
-
Vuotare il cestello del ghiaccio.
- Scollegare la spina del frigorifero.
- Pulire, passare con un panno umido e asciugare bene.
- Togliere tutte le parti rimovibili, incartarle accuratamente e fi ssarle insieme con nastro adesivo in modo che non si spostino e non traballino durante il trasloco.
- In base al modello, sollevare la parte anteriore del frigorifero in modo che scorra meglio sui rulli o sollevare le viti di messa in piano in modo che non graffi no il pavimento. Consultare le sezioni “Regolare le porte” o “Messa in piano del frigorifero e chiusura porte”.
- Fissare con nastro adesivo le porte chiuse e il cavo di alimentazione sul retro del frigorifero.
Una volta nella nuova casa, rimettere tutto a posto e fare riferimento alla sezione “Istruzioni di installazione” per preparare il frigorifero. Inoltre, se il frigorifero è dotato di una macchina del ghiaccio automatica, collegare la rete idrica al frigo.
RISOLUZIONE DEI PROBLEMI
Provare le soluzioni indicate di seguito prima di contattare l'assistenza.
AVVERTENZA
Rischio di folgorazione
Inserire la spina in una presa con messa a terra.
Non rimuovere il polo di messa a terra.
Non utilizzare un riduttore.
Non utilizzare prolunghe.
La mancata osservanza di queste istruzioni può essere causa di decesso, incendio o folgorazione.
| Problema Cause possibili Soluzione | |
| Funzionamento del frigorifero |
| Il frigorifero non funziona. | Controllare l'alimentazione elettrica. | Inserire il cavo di alimentazione in una presa con messa a terra. |
| Non utilizzare prolunghe. |
| Accertarsi che la presa sia alimentata. Collegare una lampada per verifi care che la presa funzioni. |
| Resettare l'interruttore di circuito scattato. Sostituire eventuali fusibili bruciati.NOTA:se il problema persiste rivolgersi a un elettricista. |
| Controllare i comandi. Assicurarsi che i | comandi siano accesi. Vedere la sezione "Uso dei comandi". |
| Nuova installazione. Attendere 24 ore do | popo l'installazione affi nché il frigorifero si raffreddi completamente.NOTA:regolare i comandi di temperatura sui valori più bassi non serve a raffreddare più rapidamente nessun comparto. |
| I comandi del frigorifero sono in modalità Demo (su alcuni modelli). | Se il frigorifero è in modalità Demo, il raffreddamento è disattivato e sul pannello comandi si illumina la dicitura "Demo". Per ulteriori informazioni vedere la sezione "Uso dei comandi". |
| Il motore sembra rimanere in funzione troppo a lungo. | Ventole e compressore ad alta effi cienza. | I frigoriferi più grandi ed effi cienti rimangono in funzione più a lungo a velocità più ridotte con velocità più effi cienti dal punto di vista dei consumi. |
| La temperatura ambiente o esterna è molto calda. | È normale che il frigorifero rimanga in funzione più a lungo in queste condizioni. Per prestazioni ottimali, posizionare il frigorifero in un ambiente interno con temperatura controllata. Consultare la sezione "Requisiti dell'ambiente di installazione". |
| Di recente è stata aggiunta una grande quantità di alimenti. | L'introduzione di cibo a temperatura ambiente causa il funzionamento prolungato del frigorifero che deve raffreddare l'aria fi no alla temperatura desiderata. |
| Le porte vengono aperte troppo spesso o rimangono aperte troppo a lungo. | L'aria più calda che entra nel frigorifero fa sì che il motore di raffreddamento funzioni più a lungo. Aprire la porta meno di frequente. |
| La porta del frigorifero o il cassetto del congelatore sono aperti. | Assicurarsi che il frigorifero sia in piano. Consultare la sezione "Messa in piano del frigorifero e chiusura porte". Evitare che alimenti o contenitori blocchino la porta. |
| Il frigorifero è impostato su una temperatura troppo bassa. | Regolare il comando del frigorifero su un'impostazione meno fredda fi no a raggiungere la temperatura desiderata. |
| La guarnizione della porta o del cassetto è sporca, usurata o rotta. | Pulire o cambiare la guarnizione. Se vi sono perdite nella guarnizione della porta, il frigorifero rimane in funzione più a lungo per mantenere la temperatura desiderata. |
RISOLUZIONE DEI PROBLEMI
Provare le soluzioni indicate di seguito prima di contattare l'assistenza.
| Problema Cause possibili Soluzione | |
| Le luci non funzionano. Il frigorifero | è dotato di illuminazione a LED che non necessita di sostituzione. | Se il frigorifero riceve alimentazione e le luci non si accendono quando si apre una porta o il cassetto, rivolgersi al servizio di assistenza. |
| Le porte sono rimaste aperte per più di 10 minuti. | Chiudere le porte e il cassetto per resettare il sistema, quindi aprirli per riattivare le luci. |
| L'interruttore della porta non rileva l'apertura della porta. | Assicurarsi che non vi siano magneti o apparecchi elettronici entro 7,62 cm dal coperchio della cerniera. |
| L'interfaccia del controllo temperatura non si accende. | L'interfaccia del controllo temperatura è disattivata. | Premere un pulsante qualsiasi dell'interfaccia per riattivare l'interfaccia del controllo temperatura. |
| I pulsanti dell'interfaccia del controllo temperatura non funzionano correttamente. | Provare ad accendere e spegnere il frigorifero per resettare i pulsanti. Se il problema persiste, rivolgersi ad servizio assistenza. |
| L'interfaccia del controllo temperatura non riceve alimentazione. | Controllare il cablaggio della cerniera della porta. |
| Impossibile regolare l'impostazione dall' interfaccia di controllo temperatura. | La porta è aperta e viene attivato l'allarme laterale della porta. | Chiudere lo sportello. |
| Rumore insolito |
| Per ascoltare i normali rumori emessi dal frigorifero, andare alla sezione Guida del prodotto/Domande frequenti del sito web della marca corrispondente e cercare i "rumori normali". Di seguito sono elencati alcuni rumori normali con le relative spiegazioni. |
| Il frigorifero sembra rumoroso. Il compressore del vostro nuovo frigorifero regola la temperatura in modo più effi ciente utilizzando meno energia, di conseguenza il suo funzionamento è più silenzioso in generale. | La riduzione della rumorosità può far si che si notino meglio altri rumori non familiari, ma che sono del tutto normali. |
| Il rumore del compressore si sente più a lungo del previsto. | Ventole e compressore ad alta effi cienza. | I frigoriferi più grandi ed effi cienti rimangono in funzione più a lungo a velocità più ridotte con velocità più effi cienti dal punto di vista dei consumi. |
| Rumore pulsante/brusio Le ventole | /compressore si regolano per ottimizzare le prestazioni durante il normale funzionamento del compressore | È normale. |
| Scoppiettii Contrazione/espansione delle pareti interne, in particolare durante il raffreddamento iniziale. | È normale. |
| Fischi/gocciolamento Flusso del refrigerante o fl usso dell'olio del compressore. | È normale. |
| Vibrazione Il frigorifero potrebbe non essere stabile. | Regolare le viti di messa in piano e abbassare i piedini saldamente contro il pavimento. Consultare la sezione "Messa in piano del frigorifero e chiusura porte". |
| Rumori secchi/colpi Movimento dei tubi dell'acqua contro il frigorifero o di oggetti poggiati sopra lo stesso. | Allontanare la lunghezza in eccesso dei tubi dell'acqua dal frigorifero, oppure fi ssare i tubi al frigorifero. Vedere la sezione "Collegamento all'alimentazione dell'acqua" o rimuovere gli oggetti dalla sommità del frigorifero. |
| Sfrigolio Acqua che gocciola sulla resistenza durante il ciclo di sbrinamento. | È normale. |
| Acqua che scorre/gorgoglii Si possono sentire quando il ghiaccio si scioglie durante il ciclo di sbrinamento e l'acqua scorre nella vaschetta di raccolta. | È normale. |
RISOLUZIONE DEI PROBLEMI
Provare le soluzioni indicate di seguito prima di contattare l'assistenza.
| Problema Cause possibili Soluzione | |
| Temperatura e condensa |
| La temperatura è troppo alta. Il frigorifero è appena stato installato. | Attendere 24 ore dopo l'installazione affi nché il frigorifero si raffreddi completamente. |
| I comandi non sono impostati correttamente per le condizioni ambientali. |
| Le porte vengono aperte troppo spesso o non sono completamente chiuse.Lasciano entrare aria calda nel frigorifero. |
| Sono stati introdotti molti alimenti di recente. |
| Il modo Demo è attivo. Disattivare il modo Demo. Vedere la sezione "Uso dei comandi". |
| Il modo Vacanze è attivo. Disattivare il modo Vacanze. Vedere la sezione "Uso dei comandi". |
| La temperatura nel frigorifero/ cassetto frutta e verdura è troppo fredda. | Le prese d'aria del frigo sono bloccate. |
| I comandi non sono impostati correttamente per le condizioni ambientali. |
| Il cestello del ghiaccio non è nella posizione corretta. |
| La temperatura nel cassetto a temperatura controllata è troppo bassa. | Il comando non è impostato correttamente per gli elementi conservati nel cassetto. |
| C'è accumulo di umidità all'interno.NOTA: L'accumulo di un po' di umidità è normale. | L'ambiente è umido. Un ambiente umido contribuisce alla formazione di condensa. |
| Le porte vengono aperte troppo spesso o non sono completamente chiuse.Lasciano entrare l'umidità nel frigorifero. |
| Le porte sono bloccate in posizione aperta. |
| Un balconcino o un ripiano intralciano la chiusura. |
| Riporre i liquidi in recipienti aperti. |
| C'è formazione di brina/ghiaccio nel comparto congelatore. | La porta viene aperta spesso o è stata lasciata aperta. |
| La guarnizione della porta non è in buono stato. |
| I comandi di temperatura non sono impostati correttamente. |
RISOLUZIONE DEI PROBLEMI
Provare le soluzioni indicate di seguito prima di contattare l'assistenza.
AVVERTENZA
Rischio di esplosione
Usare detergenti non infiammabili.
la mancata osservanza potrebbe essere causa di decesso, esplosione o incendio.
Per visualizzare un'animazione che mostra come regolare e allineare le porte, far riferimento alla sezione Guida del prodotto/Domande frequenti del sito web della marca corrispondente e cercare "Chiusura porte e allineamento porte".
| Problema Cause possibili S | Soluzione | |
| Porte |
| Le porte non si chiudono completamente. | La porta è bloccata in posizione aperta. | Allontanare le confezioni di alimenti dalla porta. |
| Un balconcino o un ripiano intralciano la chiusura. | Spingere il balconcino o il ripiano nella posizione corretta. |
| Installato di recente Rimuovere tutti i materiali di imballaggio. |
| È diffi cile aprire le porte. Le | guarnizioni delle porte sono sporche o appiccicose. | Pulire le guarnizioni e le superfi ci di contatto con sapone delicato e acqua calda. Sciacquare e asciugare con un panno. |
| Le porte sembrano disassate. | Le porte devono essere allineate oppure il frigorifero deve essere messo in piano. | Se è necessario allineare le porte, rivolgersi all’assistenza. |
| Il frigorifero sembra instabile o viene avanti quando si aprono e chiudono le porte. | I piedini frenati del frigorifero non sono aderenti al pavimento. | Ruotare i due piedini frenati (uno su ciascun lato) in senso antiorario, in modo uguale, fi no a quando aderiscono al pavimento. Consultare la sezione “Messa in piano del frigorifero e chiusura porte”. |
Table des matières
SÉCURITÉ DU RÉFRIGÉRATEUR ....52
