Tipo di prodotto	Cappa aspirante estraibile
Marca	Wolf
Modello	DD45 (ICBDD45)
Larghezza di taglio	1000 mm
Profondità minima del piano di lavoro	638 mm
Alimentazione elettrica	220-240 V AC, 50/60 Hz, circuito dedicato 10 A
Messa a terra	Obbligatoria, spina con terra
Motore integrato	Wolf 1014 m³/h, evacuazione tonda 152 mm
Motore remoto	Potenza max 3 A, evacuazione tonda 254 mm
Evacuazione	Solo verso l'esterno
Lunghezza massima della rete di canalizzazioni	12 m
Modulo di comando	Remoto, fino a 3 m dal sistema
Distanza minima dal modulo al piano cottura	75 cm
Filtri	Metallici rimovibili (grasso)
Numero di velocità	Non specificato (comando variabile)
Installazione	Con piano cottura o piano con bruciatori stagni
Livello sonoro	Non specificato
Peso	Non specificato
Garanzia	Consultare il servizio post-vendita Wolf

Domande frequenti - DD45 WOLF

Qual è la larghezza di taglio necessaria per il modello DD45?

La larghezza di taglio è di 1000 mm (modello ICBDD45).

Che tipo di motore posso utilizzare con questa cappa?

Puoi utilizzare un motore integrato Wolf da 1014 m³/h (evacuazione 152 mm) o un motore remoto con una potenza massima di 3 ampere (evacuazione 254 mm).

Come installare il modulo di comando?

Praticare un foro da 40 mm al centro e due fori da 10 mm per le viti. Fissare il modulo con i dadi forniti e collegare il cavo di comando tra il modulo e il sistema di ventilazione.

Posso utilizzare un interruttore differenziale (GFCI)?

Non è raccomandato utilizzare un GFCI perché potrebbe causare l'interruzione involontaria dell'apparecchio.

Come pulire i filtri della cappa?

Rimuovere i filtri metallici e lavarli con acqua calda e sapone o in lavastoviglie. Asciugarli completamente prima di rimetterli in posizione.

Qual è la profondità minima del piano di lavoro per l'installazione?

Il piano di lavoro deve avere una profondità minima di 638 mm per un'installazione con piano cottura Wolf.

Dove si trova la targa delle caratteristiche?

La targa delle caratteristiche si trova vicino al vano motore, sulla parte anteriore del sistema di ventilazione estraibile, sotto il piano di lavoro.

Cosa fare se la cappa non funziona?

Controllare l'alimentazione elettrica e i collegamenti. Se il problema persiste, contattare un fornitore autorizzato Wolf. Non tentare di riparare da soli.

Devo evacuare la cappa verso l'esterno?

Sì, tutti i sistemi di ventilazione estraibili Wolf devono essere evacuati verso l'esterno per un funzionamento ottimale.

Qual è la lunghezza massima della rete di canalizzazioni?

Per una massima efficienza, la lunghezza della rete di canalizzazioni non deve superare 12 metri, con un numero minimo di curve.

MANUALE UTENTE DD45 WOLF

GUIDA ALL'INSTALLAZIONE

6 Risoluzione dei problemi

Le caratteristiche e le specifiche sono soggette a modifiche in qualsiasi momento senza preavviso. Visitare il sito Web wolfappliance.com/specs, per le informazioni aggiornate.

Nota importante

Per garantire installazione e funzionamento sicuri ed efficienti di questo prodotto, prendere nota del seguenti tipi di informazioni evidenziate all'interno della guida:

NOTA IMPORTANTE evidenzia informazioni di particolare rilievo.

ATTENZIONE indica una situazione in cui possono verificarsi lesioni alle persone o danni di leve entità al prodotto in caso di mancata osservanza delle istruzioni.

AVVERTENZA indica un rischio che potrebbe causare gravi lesioni o morte in caso di mancata osservanza delle precauzioni.

NOTA IMPORTANTE: Conservare le presenti istruzioni per eventuali verifiche tecniche.

Informazioni sul prodotto

Sulla piastrina identificativa del prodotto sono riportate importanti informazioni, incluso il modello e il numero di serie. La piastrina identificativa si trova accanto al corpo della soffiante sul lato anteriore della cappa estraibile, sotto il piano di lavoro. Fare riferimento alla figura riportata di seguito.

Se si rende necessaria l'assistenza, prendere contatto con un servizio di assistenza certificato Wolf specificando modello e numero di serie.

Posizione della piastrina identificativa.

AVVERTENZA

PER RIDURRE IL RISCHIO DI INCENDIO,

PERSONA, OSSERVARE QUANTO SEGUE:

a) I lavori di installazione e di cablaggio elettrico devono essere eseguiti da personale qualificato, nel rispetto di tutte le normative e gli standard applicabili, inclusi quelli antincendio.

b) Per la combustione e lo smaltimento dei gas è necessaria un'adeguata quantità di aria tramile la copertura (parte a scomparsa) del dispositivo di combustione del combustibile per prevenire il tiraggio a ritroso. Attenersi alle linee guida del produttore del dispositivo di riscaldamento, agli standard di sicurezza e a quanto prescritto dalle autorità locali.

c) Quando si eseguono tagli o fori sulla parete o il soffitto, non danneggiare il cablaggio elettrico o attrezzature di servizio nascoste.

d) Le ventole con condotto devono sempre scaricare all'estemo.

SPECIFICHE

Requisiti di installazione

Per l'installazione con un piano cottura Wolf, è necessario un piano di lavoro profondo almeno 638 mm.

Per l'installazione con un piano di cottura monoblocco, è necessario un kit cornici. Rivolgersi al rivenditore autorizzato Wolf per i dettagli.

Il modulo di controllo a distanza può essere posizionato orizzontalmente o verticalmente. Esso deve trovarsi entro 3 m dalla cappa estrabile e con uno spazio minimo di 76 mm dal bordo del vano per il piano di cottura o monoblocco.

SOFFIANTI

ATTENZIONE

Per l'utilizzo con soffianti interne e remote Wolf 1014 m³/hr con assorbimento massimo di 3 A.

I gruppi soffianti interni ed esterni sono disponibili presso i rivenditori autorizzati Wolf.

I gruppi soffianti interni comprendono uno scarico circolare da 152 mm che può essere montato anteriormente o posteriormente e può scaricare in qualsiasi posizione ruotando il corpo della soffiante. Le soffianti remote sono dotate di uno scarico circolare da 254 mm e possono scaricare anteriormente o posteriormente.

CONDOTTO

Le cappe estraibili Wolf devono scaricare all'esterno.

Consultare un esperto del settore per installazioni particolari a montaggio di condotti.

La cappa estraibile funziona al massimo dell'efficienza con il numero minimo di gomiti e raccordi, e quando il condotto non supera i 12 m.

Alimentazione elettrica

L'installazione deve essere conforme alle normative elettriche vigenti in materia e prevedere un'adeguata linea di massa (terra).

Individuare l'alimentazione elettrica come nelle figure alle pagine 3-4. E necessario predisporre un circuito elettrico dedicato per questo elettrodomestico. Si sconsiglia l'utilizzo di un interruttore automatico salvavita (GFCI), che potrebbe causare problemi di funzionamento.

Alcune installazioni potrebbero richiedere che la presa di corrente venga posizionata in un mobile adiacente.

REQUISITI ELETTRICI

CAPPE RETHATTILI

Alimentazioni elettrica 220-240 V CA, 50 Hz

220 V CA, 60 Hz

Servizio Circuito dedicato a 10 A

Presa di corrente con massa a terra

ISTRUZIONI DI MESSA A TERRA

Questo eletrodomestico deve essere dotato di messa a terra. In caso di cortocircuito elettrico, la messa a terra riduce il rischio di folgorazione fornendo una via di fuga alla corrente elettrica. Questo apparecchio è dotato di un cordone di alimentazione con cavo di terra e spina con spinotto di terra. La spina deve essere inserita in una presa correttamente installata e collegata a terra.

AVVERTENZA

La messa a terra non corretta può causare il rischio di folgorazione. Se le istruzioni di messa a terra non risultano completamente comprensibili o se permangono dubbi sulla corretta messa a terra dell'apparecchio, consultare un elettrotecnico qualificato.

Non usare prolunghe. Se il cordone di alimentazione è troppo corto, chiedere a un elettrotecnico qualificato di installare una presa di corrente vicino all'apparecchio.

Cappa estraibile

INSTALLAZIONE CON PIANO COTTURA

702 mm al'industria dall'exceto per l'plaza cultura se le solvante intera è montata posteriormente.

NOTA: Sottanto interna da 102 mm circolare, scantio storale, posterioro o inferiore. Sottanto remora da 254 mm circolare, scorico posterioro. Le line cettuale indicati centra del varzo d'incasso per le cappa seminale.

LARGHEZZA VANO INCASSO

MODELLO L

ICBDD30 699 mm

ICBDD36 851 mm

ICBDD45 1000 mm

SPECIFICHE

Cappa estraibile

INSTALLAZIONE CON PIANO COTTURA PROFESSIONALE CON BRUCIATORI MONOBLOCCO

VISTA DALL'ALTO

VISTA FRONTAL FIVISTA LATERALE

152 mm all'inaletro dal incassa por il piano cultura se la somente interna e montata posteriormente.

NOM: Sottlante informa da 162 mm circolare, scanzo latrato, postenare o intadore. Sottlante remate da 254 mm circolare, scanzo postadore.

La fine centrale rectile d'carto dei sono d'occuta, per le cappa estruibile.

LARGHEZZA VANO INCASSO

MODELLO L

ICBD030 699 mm

INSTALLAZIONE

Installazione

CAPPA ESTRAIBILE

1 Installare le staffe di montaggio superiori con le 4 viti per lamiera fornite. Fare riferimento alla figura riportata di seguito.
2 Installare le staffe di montaggio inferiori con le 2 viti per lamiera da 32 fornite, senza serrare. Le staffe devono essere agglustate una volta posizionata nell'apertura la cappa estraibile. Fare riferimento alla figura riportata di seguito.

Staffa di montaggio superiore.

Staffa di livellamento inferiore.

TRANSIZIONE

Per le soffianti inteme, smontare la transizione circolare da 254 mm. Fare riferimento alla figura riportata di seguito.

Per le soffianti remote con scanco anteriore, lasciare montata la transizione circolare da 254 mm.

Per le soffianti remote con scarico posteriore, smontare la transizione circolare da 254 mm dal davanti e la copertura chiusa dal retro della capoa estraibile, quindi montare la transizione da 254 mm davanti e la copertura dietro.

Simontare la transizione.

INSTALLAZIONE

Installazione

SOFFIANTE INTERNA

Per montare la soffiante interna sul davanti o sul retro della cappa estraibile:

1 Ructare il corpo della soffiante in modo che lo scarico circolare da 152 mm sia corretamente posizionato; quindi disconnettere il cavo dalla presa della cappa estraibile e connettere lo stesso alla presa della soffiante. Vedere le figure che seguono.
2 Una volta creato il collegamento alla soffiante e posizionato correttamente lo scarico, fissare la soffiante alla cappa estraibile con le quattro viti fornite.

Scarico a sinistra, destra o in basso.

Connessione della soffiante.

Per montare la soffiante interna sul davanti e lo scarico sul retro della cappa estraibile:

1 Smontare la soffiante dall'alloggiamento.
2 Montare il motore della soffiante sulla cappa estraibile con la due viti fornite.
3 Togliere la spina della soffiante dalla presa della cappa estraibile e inserire la stessa nella presa della soffiante. Fare riferimento alla figura riportata di seguito,
4 Una voita inserita la spina e fissata la soffiante, montare l'alloggiamento della soffiante sulla cappa estralibile con le quattro viti fornite.
5 Smontare il collare da 152 mm dall'alloggiamento della soffiante e la copertura chiusa dal retro della cappa estraibile; quindi montare il collare da 152 mm sul retro e la copertura chiusa sull'alloggiamento della soffiante. Fare riferimento alla figura riportata di seguito.

Montaggio della soffiante.

Installazione della copertura.

SOFFIANTE REMOTA

1 Far passare il cavo di alimentazione della soffiante remota attraverso l'apertura nella cappa estraibile e assicurare il cavo stesso con un tirante di scarico approvato.
2 Connettere la fase al marrone, il neutro al blu e la terra al verde. Fare riferimento alla figura riportata di seguito.

Posizione del cablaggio.

Cablaggio della soffiante remata.

MONTAGGIO CON PIANO DI LAVORO

Posizionare la caopa estraibile nell'apertura e fissare le staffe inferiori alla base del mobile con le viti da legno fornite. Una volta fissate le staffe, serrare le viti delle staffe inferiori. Fare riferimento alla figura riportata di seguito.

Fissare le staffe di montaggio superiori al piano di lavoro con le viti da legno fornite. Per i piani di lavoro a superficie solida è possibile utilizzare del silicone (non fornito).

Una volta fissato il piano di lavoro, installare le staffe sottopiano con le viti fornite, quindi montare le coperture laterali. Fare riferimento alla figura riportata di seguito.

Montaggio con piano di lavoro.

Installazione della copertura.

INSTALLAZIONE

Installazione

MODULO DI CONTROLLO

1 Utilizzare la dima di pagina 7 per tracciare i fori per le viti di montaggio. Praticare un foro da 40 mm al centro e due fori da 10 mm per le viti.

ATTENZIONE

Se non si utilizza la guida all'installazione formita con la cappa estraibile, verificare la scala della dima.

2 Verificare lo spessore del piano di lavoro per assicurarsi che i prigionieri siano lunghi a sufficienza per consentire il seraggio a fondo delle ghiere. Per i piani di lavoro più spessi può essere necessario cover svasare parzialmente i fori dal di sotto.
3 Posizionare e fissare il modulo di controllo sul piano di lavoro con i due dadi forniti. Una volta fissato il modulo, installare cavo e dado di terra.
4 Utilizzare il cavo fornito o un cavo prescritto dal regolamenti locali. Connettere un'estremità del cavo di controllo al lato posteriore del modulo e l'altra alla connessione elettrica sul davanti del gruppo cappa estraibile. Assicurarsi che tutte le connessioni siano serrate a fondo.

AVVERTENZA

Non effettuare connessioni a reti di telecomunicazione.

Collegamento della cappa estraibile.

Connessione del modulo di controllo.

COPERTURA SUPERIORE

Inserire la spina della capoa estraibile in una presa con collegamento a terra e verificare il funzionamento. Verificato il funzionamento, estrare la parte a scomparsa e installare la cornice superiore con i tre dadi forniti. Verificare che la cornice superiore sia correttamente allineata alle coperture laterali. Fare riferimento alla figura riportata di seguito,

FILTRI

Rimuovere adesivi e staffe di trasporto e installare i filtri. Fare riferimento alla figura riportata di seguito.

Installazione della copertura superiore.

Installazione dei filtri,

Risoluzione dei problemi

NOTA IMPORTANTE: Per la risoluzione dei problemi relativi al funzionamento non adeguato della cappa estraibile di serazione, attenersi alla procedura seguente:

• Verificare che la cappa estraibile sia alimentata.
• Verificare la correttezza dei collegamenti elettrici.
  Se la cappa estraibile non funziona correttamente, consultare un centro di assistenza certificato Wolf. Non tentare di riparare in proprio la cappa estraibile. Wolf non è responsabile dell'assistenza richiesta per correggere un'installazione difettosa.

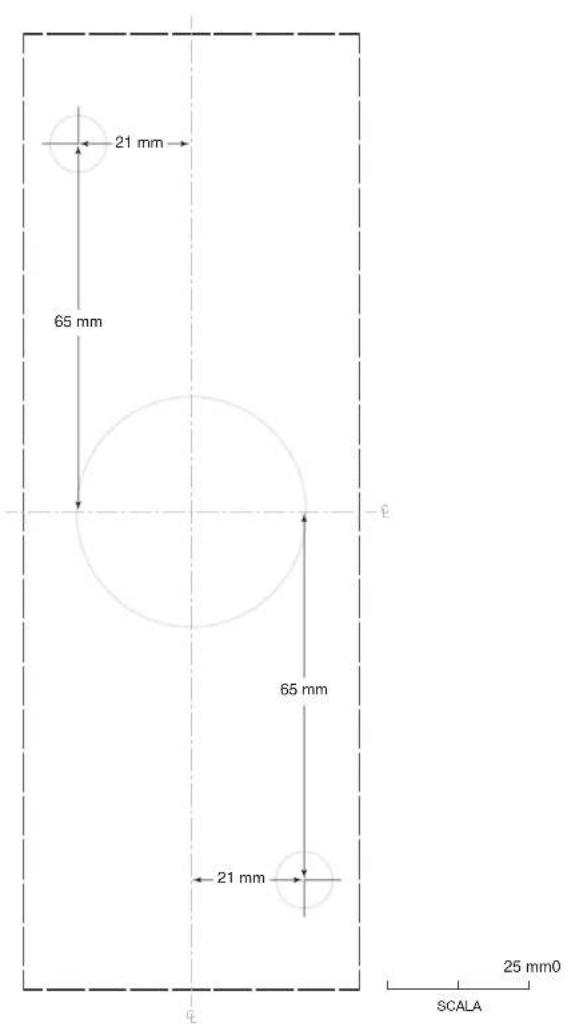

DIMA PER IL MODULO DI CONTROLLO

Wolf, Wolf & Design, Wolf Gourmet, W/ & Design e il colone rosso applicato alle manirole sono marchi registrati e di servizio di Wolf Appliances, Inc., Sub-Zero, Sub-Zero & Design, Fiat Refrigerator, Constant Care, The Living Kitchen, Great American Kitchens The Fire Art of Kitchen - Design a Incentive sono marchi registrati e di servizio di Sub-Zero, Inc. (Incentive solvamento sono "Marchi salendata"). Tutti gli siti marchi marchi registrati sono dei proventi del rispettio titoloartagli Stard Unite in all' ai pasto.
