Tipo di prodotto	Cronotermostato programmabile
Marca	Perry
Modello	DECRNN032
Alimentazione	2 pile alcaline 1,5 V tipo AA (LR6)
Durata delle batterie	Circa 2 anni
Display	Schermo retroilluminato (a seconda del modello)
Tipo di uscita	Relè con contatto di scambio NO/COM/NF, libero da potenziale, max 8(2)A/250 Vac
Ingresso telecomando telefonico	Morsetti 8 e 9, contatto NO libero da potenziale
Campo di visualizzazione temperatura	-5 °C a +39 °C
Campo di regolazione temperatura	+5 °C a +39 °C (Confort, Attività, Economia)
Risoluzione della temperatura	0,1 °C
Modo di regolazione	Differenziale ON/OFF o proporzionale (cicli 7/10/15/20 min)
Differenziale regolabile	Da 0,2 °C a 2 °C (predefinito 0,6 °C)
Correzione temperatura (Offset)	Da -1,9 °C a +1,9 °C
Temperatura antigelo	Da 4 °C a 12 °C (predefinito 5 °C)
Grado di protezione	IP30
Classe di isolamento	Classe II
Dimensioni (approssimative)	120 x 82 x 30 mm (stimato)
Peso (approssimativo)	200 g (con batterie)
Programmi preinstallati	4 programmi fissi (P01 a P04) + 1 libero (P05) + Holiday (P06)
Funzioni principali	Programmazione settimanale, modalità Inverno/Estate, funzionamento intelligente, limitazione temperatura, sospensione pulizia, comando telefonico, ciclo anticalcare, contatore ore di funzionamento
Manutenzione e pulizia	Pulire con un panno morbido e asciutto. Non utilizzare prodotti abrasivi. Sostituire le batterie usate.
Sicurezza	Funzione antigelo regolabile, segnale batteria scarica, indicazione errore sonda (ERD)
Ricambi / Riparabilità	Batterie facilmente sostituibili. Per qualsiasi riparazione, contattare un professionista qualificato.
Informazioni generali	Installazione a 1,5 m dal pavimento, lontano da fonti di calore. Rispettare le norme elettriche vigenti.

Domande frequenti - DECRNN032 Perry

Come regolare l'ora e il giorno sul termostato Perry DECRNN032?

Per regolare l'ora e il giorno, tenere premuto il tasto G/DAY finché le cifre dell'ora lampeggiano. Utilizzare i tasti ▲ e ▼ per regolare l'ora e i minuti, quindi premere OK. Il giorno lampeggerà quindi; selezionare il giorno corrente (1=Lunedì, 2=Martedì, ecc.) con ▲/▼ e confermare con OK.

Come programmare il riscaldamento per tutta la settimana?

Premere il tasto PROG per visualizzare P05 (programma libero). Confermare con OK. È quindi possibile impostare per ogni ora del giorno (a passi di 30 minuti) il livello di temperatura desiderato premendo t1 (Confort), t2 (Attività), t3 (Economia) o t* (Antigelo). Dopo aver programmato il lunedì, premere OK per passare al giorno successivo. Una volta programmati tutti i giorni, tenere premuto OK per 4 secondi per salvare.

Come attivare la modalità vacanza (Holiday)?

Premere più volte PROG fino a visualizzare P06 (Holiday). Confermare con OK. Lo schermo mostra HOLIDAY e numeri lampeggianti. Utilizzare ▲/▼ per inserire il numero di ore di assenza (massimo 999 ore). Premere OK per avviare il conto alla rovescia. Durante questo periodo, il termostato mantiene la temperatura antigelo. Per uscire dalla modalità prima del termine, impostare le ore a 000 e confermare.

Cosa fare se lo schermo mostra <b>ERD</b>?

L'indicazione ERD significa che la sonda di temperatura interna è guasta. La regolazione termica è sospesa per evitare malfunzionamenti. Contattare un tecnico qualificato per far riparare o sostituire il termostato. Nel frattempo, è possibile disattivare l'apparecchio tenendo premuto il tasto C per 8 secondi per spegnere il termostato (modalità OFF).

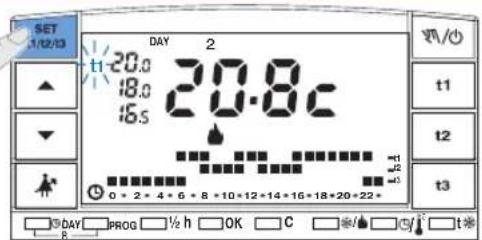

Come modificare la temperatura di comfort (t1)?

Premere il tasto SET t1/t2/t3 finché t1 lampeggia. Utilizzare i tasti ▲ o ▼ per regolare la temperatura (da +5°C a +39°C). Attendere 8 secondi, il nuovo valore viene salvato automaticamente. È possibile modificare anche t2 e t3 allo stesso modo.

Come utilizzare il telecomando telefonico?

Collegare il telecomando telefonico ai morsetti 8 e 9 del termostato. Quando il contatto si chiude, il termostato passa in modalità manuale permanente con la temperatura Confort (t1). Quando il contatto si apre, passa in modalità Antigelo (t*). Per tornare al programma automatico, premere il tasto C del termostato. Il simbolo □ fisso indica che il telecomando è attivo.

Come disattivare temporaneamente il riscaldamento per la pulizia?

Premere il tasto Polvere (sospensione). Il termostato arresta il riscaldamento per 3 ore e si mette in modalità antigelo. Lo schermo mostra l'assenza di barre per 3 ore. Per riattivare il programma prima della fine, premere nuovamente lo stesso tasto.

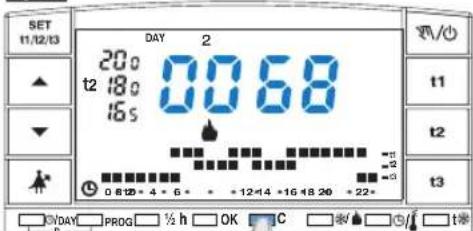

Come visualizzare le ore di funzionamento della caldaia?

Premere brevemente il tasto t (funzionamento) per visualizzare le ore di funzionamento delle ultime 24 ore. Tenere premuto il tasto per più di 4 secondi per visualizzare le ore totali dall'inizio della stagione. Per azzerare il contatore totale, tenere premuto il tasto t per 8 secondi e poi premere contemporaneamente OK.

Come passare dalla modalità Inverno (riscaldamento) a Estate (raffrescamento)?

Premere il tasto Estate/Inverno (simbolo fiocco/sole). In modalità Inverno, l'icona di riscaldamento (fiamme) appare; in modalità Estate, l'icona di raffreddamento (fiocco) appare. La modalità definisce la direzione della regolazione: in Inverno, il riscaldamento si attiva se la temperatura ambiente è inferiore al setpoint; in Estate, il climatizzatore si attiva se è superiore.

Cosa fare se appare il simbolo di batteria scarica?

Il simbolo di batteria scarica lampeggia. Hai circa 30 giorni per sostituire le batterie senza perdere i dati. Aprire il coperchio, inserire due pile alcaline nuove tipo AA LR6 rispettando le polarità. Assicurarsi di non superare 1 minuto durante la sostituzione per conservare la programmazione.

MANUALE UTENTE DECRNN032 Perry

Alimentazione a pile

Settimanale, Inverno / Estate

3 livelli di temperatura + antigelo

Ingresso per programmatore telefonico

Battery-powered

Il cronotermostato settimanale adatto ad impianti di riscaldamento e/o raffrescamento è dotato di un grande e chiaro display (retroil-luminato solo modelli predisposti) per tenere sotto controllotuttelesue funzioni in tempo reale.

La facilità di programmazione è la caratteristica fondamentale, infatti nonostante la completezza delle sue funzioni è facilissimo da usare. Nella sua memoria permanente sono già impostati diversi programmi a 3 e 4 livelli di temperatura studiati per offrire il massimo del comfort, ma bastano pochi secondi per scegliere le temperature che preferite lungo tutto l'arco della giornata (anche ogni 30 minuti!) e per tutti i giorni della settimana.

Il cronotermostato, di fabbrica, regola la temperatura in modo differenziale ON/OFF ed è impostabile da 0,2°C a 2°C per adattarsi all'inerzia termica del Vostro specifico impianto, oppure è possibile selezionare il funzionamento in modo proporzionale con cicli di durata impostabili (7-10-15-20 minuti); questo sistema permette di mantenere più stabile la temperatura desiderata, aumentando la sensazione di comfort per l'utente e risparmiando sui consumi energetici.

Inoltre il cronotermostato ha la possibilità di anticipare automaticamente l'accensione (funzionamento intelligente), per ritrovarvi ad una certa ora con la temperatura desiderata già raggiunta. La scala di temperatura impostata è in gradi Centigradi (Celsius) ed è possibile calibrare la misurazione della temperatura ambiente impostando un valore di correzione (da -1.9 a +1,9°C); passando ai gradi Fahrenheit tutti i set di temperatura impostati vengono aggiornati secondo la nuova scala.

Particolare attenzione è stata riservata anche al risparmio energetico: la funzione Holiday, la sospensione per pulizie domestiche, il blocco opzionale delle temperature di Set impostate (MAX/MIN), il valore della temperatura antigelo regolabile da 4 a 12°C, il comando tramite il telefono (con programmatore telefonico in opzione), consentono di evitare sprechi di energia con conseguente risparmio economico (vedere la descrizione di queste ed altre funzioni nelle pagine successive).

INDICE

1 - DATI TECNICI pag. 4
2 - VISTA GENERALE E FUNZIONI TASTI pag. 5
3 - LEGENDA DISPLAY pag. 6
4 - INSTALLAZIONE pag. 7
5 - PROGRAMMAZIONE pag. 11
6 - FUNZIONI RISPARMIO ENERGETICO pag. 18

7 - FUNZIONI PROGRAMMABILI DI pag. 23 ADATTAMENTO AL TIPO DI IMPIANTO
8 - ATTIVAZIONE DA PROGRAMMATORE TELEFONICO pag. 27
9 - PROGRAMMI DI FUNZIONAMENTO FISSI pag. 128

1 - DATI TECNICI

Alimentazione:

Autonomia:

Autonomia dall'accensione sul display

del simbolo di "Batteria scarica":

Display retroilluminato:

Tipo di azione, disconnessione ed apparecchio:

Tipo di uscita:

Software:

Tensione impulsiva nominale:

Sezione dei fili ai morsetti relè:

Ingresso per programmatore telefonico:

Sezione dei fili ai morsetti ingresso programmatore telefonico:

Tipo di isolamento:

Grado di protezione:

Grado inquinamento:

Scala di visualizzazione temperatura ambiente:

Risoluzione indicatore temperatura ambiente:

Campo di regolazione set di temperatura (t1/t2/t3):

Risoluzione dell'impostazione di temperatura:

Correzione della temperatura ambiente rilevata (Offset):

Temperatura antigelo (t※):

Modalità di regolazione della temperatura:

- DIFFERENZIALE (impostazione di fabbrica)

- PROPORZIONALE:

Gradiente termico:

Limiti della temperatura di funzionamento:

Limiti della temperatura di stoccaggio:

Normative di riferimento per marcatura CE:

solo per modelli predisposti

1 / B / U / Elettronico

a relè con contatto in scambio COM / NA / NC,

libero da potenziale - max 8(2)A/250 V ac

Classe A

4 kV

0,75mm²÷ 2,5mm²

per contatto NA libero da potenziale

0,5mm²÷ 1,5mm²

Classe II

IP 30

normale

-5°C÷ +39°C

0,1 °C

+5°C ÷ +39°C

0,1 °C

regolabile da -1,9 °C a +1,9 °C

regolabile da +4 °C a +12 °C (default 5 °C)

regolabile da 0,2 °C a 2 °C (default 0,6 °C)

cicli impostabili di 7-10-15-20 minuti (default 10')

max 1°K / 15 min

-5°C÷ +50°C

-10 °C ÷ +65 °C

LVD / EMC EN60730-2-7 EN60730-2-9

Nota: il valore della temperatura ambiente lampeggiante indica il superamento della scala di visualizzazione (-5°C o 39°C).

L'indicazione Err indica lo stato di sonda in avaria, ogni attività di termoregolazione viene sospesa.

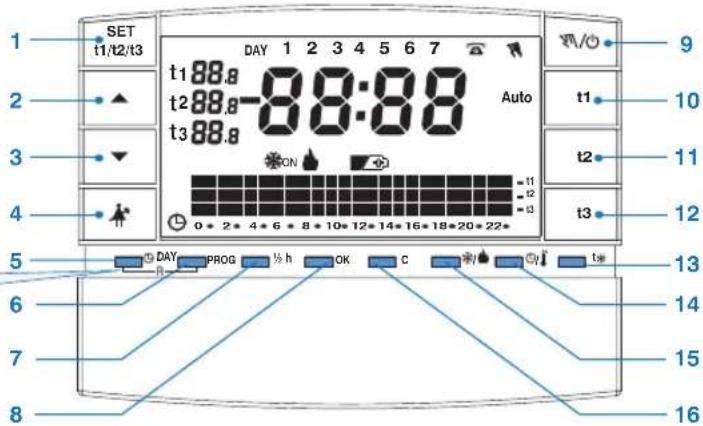

2 - VISTA GENERALE E FUNZIONI TASTI

Nota: ulteriori particolari funzioni dei tasti sono descritte negli specifici paragrafi di utilizzo.

Combinazione tasti per il comando di Reset (premere contemporaneamente per 2 sec.

1. Tasto per selezionare le temperature di SET: Comfort, Attività Economy ; regolabili da +5 °C a +39 °C
2. Tasto ▲ per alzare la temperatura selezionata
3. Tasto per abbassare la temperatura selezionata Nota: i tasti a svolgono anche molte altre funzioni appositamente studiate per facilitare la programmazione e l'uso del cronotermostato (es. impostazione ora, minuti e giorno ecc.)
4. Tasto sospensione programma per pulizie
5. Tasto di accesso alla modifica di ora - minuti - giorno attuali e visualizzazione ora o temperatura ambiente
6. Tasto selezione - visualizzazione programmi P 01 ÷ P 06

7. Tasto programmazione della mezz'ora (1/2 h)

8. Tasto di conferma operazione

9. Tasto per impostazione funzionamento manuale e disattivazione cronotermostato (OFF)
10. Tasto programmazione temperatura comfort
11. Tasto programmazione temperatura attività (precomfort) e attivazione/disattivazione funzionamento intelligente
12. Tasto programmazione temperatura Economy (risparmio)
13. Tasto programmazione temperatura Antigelo
14. Tasto visualizzazione ora o temperatura ambiente
15. Tasto funzionamento Inverno (riscaldamento) o Estate (traffrescamento)
16. Tasto per lettura ore di funzionamento (consumo)

3 - LEGENDA DISPLAY

1. Segnalazione temperatura impostata
2. Visualizzazione decimi di grado
3. Giorni della settimana
4. Ora attuale o temperatura ambiente
5. Attivazione da programmatore telefonico
6. Indicatore funzionamento manuale
7. Funzionamento intelligente (Auto)
8. Programma riscaldamento attivo

9. Simbolo segnalazione pile scariche (Sostituire le pile entro 30 giorni dalla segnalazione)

10. Scala termica sulle 24 ore

11. Programma raffrescamento attivo
12. Segnalazione utenza in funzione ( lampeggiante)ON
13. SET Temperatura di Economy t3 (risparmio)
14. SET Temperatura di Attività t2 (precomfort)
15. SET Temperatura di Comfort t1
16. Display retroilluminato (solo per modelli predisposti) La retroilluminazione si attiva alla pressione di un qualsiasi tasto e si disattiva dopo 6 secondi dall'ultima pressione di un tasto

4 - INSTALLAZIONE

4.1) DIMENSIONI D'INGOMBRO

4.2) NORME PER L'INSTALLAZIONE

Installazione del cronotermostato: indipendente - fisso

• a parete - su scatola ad incasso tonda - semincasso con scatola rettangolare 3 moduli.
• installare il cronotermostato a circa 1,5÷1,6 m da terralontano da fonti di calore, finestre e quant'altro possa influenzarne il normale stato operativo.

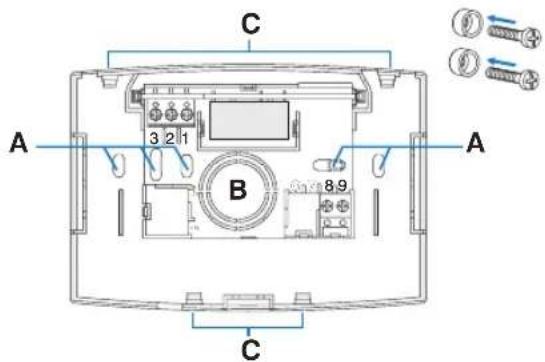

4.3) FISSAGGIO DELLA BASE A PARETE

• Disattivare la tensione di rete del dispositivo da pilotare.
• Fissare con le viti la base a parete, alla scatola da incasso tonda o rettangolare utilizzando le opportune coppie di fori .A
• Qualora la parete dove fissare la base del cronotermostato fosse metallica, inserire nelle due viti le apposite rondelle isolanti.

A fori di fissaggio

B passaggio fili da scatola tonda, rettangolare-

C dentini di fissaggio del cronotermostato

Per assicurare un corretto montaggio del cronotermostato alla base a parete, la stessa non deve presentare incurvature dovute all'eccessivo serraggio delle viti di fissaggio nella scatola rettangolare incassataa muro.

上

4 - INSTALLAZIONE

4.4) COLLEGAMENTI ELETTRICI

Importante: l'installazione ed il collegamento elettrico dei dispositivi ed apparecchiature devono essere eseguiti da personale qualificato ed in conformità alle norme e leggi vigenti. Il costruttore non si assume alcuna responsabilità per quanto concerne l'impiego di prodotti che debbano seguireparticolari norme di ambiente e/o installazione.

• disattivare la tensione di rete del dispositivo da comandare
• collegare il dispositivo da comandare ai morsetti:

1 - comune

2 - contatto normalmente chiuso

3 - contatto normalmente aperto

- ai morsetti 8 e 9 è possibile collegare un programmatore telefonico per l'attivazione del cronotermostato a distanza.

Esempi di collegamenti elettrici

N.B.: con forti carichi induttivi (pompe ed elettrovalvole) si consiglia di collegare un filtro RC in parallelo al carico.

4 - INSTALLAZIONE

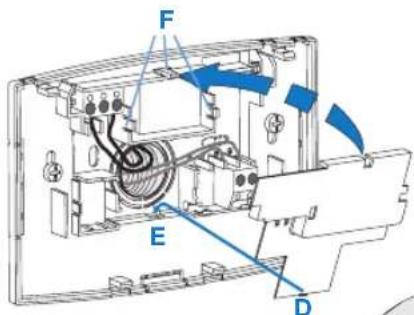

4.5) FISSAGGIO O RIMOZIONE DEL CRONOTERMOSTATO DALLA BASE

Applicare il coperchietto copri cavi inserendo il dentino D nell'apposita cava della base, quindi fissarlo con una leggera pressionenei ganci F Per rimuovere il coperchietto utilizzare un piccolo cacciavite facendo leva in successione su ciascun ganci F.

Per rimuovere il cronoter- mostato dalla base a parete, afferrarlo come in figura, quindi estrarlo facendolo ruotare sul lato destro.

Agganciare il crono- termostato sulla base a parete avendo cura di inserire correttamente i contatti, quindi esercitare una leggera pressione sino ad udire lo scatto dei dentini di fissaggio sulla base.

Programmazione facilitata

Tutte le operazioni di programmazione possono essere effettuate prima di fissare il cronotermostato alla base a parete; ciò consente di effettuare la programmazione stando comodamente seduti.

Attenzione!

Qualora la programmazione del cronotermostato avvenga prima del fissaggio alla base parete, potrebbe verificarsi che ad installazione ultimata, l'indicazione ON (spenta o lampeggiante) presente sul display non corrisponda allo stato reale del relè. Entro parkt angolo del cronotermostato alla base parete, il relè si attiverà secondo l'indicazione ON (spenta o lampeggiante) presente sul display.

上

4 - INSTALLAZIONE

4.6) INSERIMENTO O SOSTITUZIONE PILE

Smaltire le pile esauste gettandole negli appositi contenitori e comunque secondo quanto prescritto dalle norme sulla tutela dell'ambiente.

Inserire o sostituire con 2 pile da 1,5V tipo AA-LR6 prestando attenzione alla polarità
UTILIZZARE PILE ALCALINE DI BUONA QUALITÀ (Consigliate pile Duracell o Energizer)
Nota: nel caso di sostituzione delle pile, il tempo a disposizione per l'operazione senza perdere i dati è di circa 1 minuto.
Far scorrere lo sportellino come in figura a lato fino al primo blocco (accesso ai tasti di programmazione); quindi con una ulteriore azione farlo scorrere fino al secondo blocco (accesso all'apposito vano pile).

5 - PROGRAMMAZIONE DEL CRONOTERMOSTATO

Tutte le impostazioni effettuate devono essere confermate premendo il tasto OK, in caso contrario, trascorsi 2 minuti il cronotermostato torna al normale funzionamento e le modifiche non saranno conservate.

All'inserimento delle pile o dopo l'operazione Reset (reset paragrafo 5.10, premere per 2 sec. i tasti O/DAY e PROG): sul display appariranno tutti i segmenti accesi e successivamente si presenterà come nella figura a lato con le cifre relative ad ora e minuti lampeggianti.

IMPORTANTE: per mettere in funzione il cronotermostato è necessario impostare: ora, minuti, giorno della settimana attuali e programma di funzionamento settimanale.

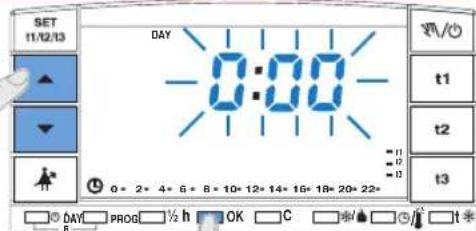

5.1/A) PROGRAMMAZIONE: ORA - MINUTI (attuali)

Impostare l'ora corrente tramite i tasti ▲▼, premendo ad impulsi si aumenta o diminuisce di un minuto, la pressione prolungata attiva lo scorrimento rapido. Una volta impostata l'ora corrente premere il tasto OK per confermare (fig. 1).

5.1/B) PROGRAMMAZIONE: GIORNO DELLA SETTIMANA (attuale)

DAY Dopo avere impostato l'ora, sul display lampeggia il giorno della settimana 1 (Lunedì); con i tasti ▲▼ selezionare il giorno corrente (es. 3 = Mercoledì) e premere il taslo OK per confermare (esempio in fig. 2).

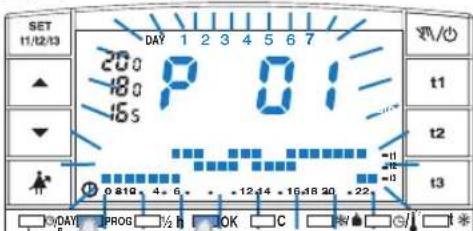

Sul display apparirà il programma P 01 (in modo intermittente).

P04 Nel cronotermostato sono stati inseriti 4 programmi fissi (vedere Cap. 9 a pag. 128 e 129). Se uno di questi programmi(P 01÷P 04) soddisfa le Vostre esigenze, premere ad impulsi il tasto PROG sino alla visualizzazione sul display del programma desiderato, quindi premere il tasto OK (esempio in fig. 3). Sul display appariranno: il numero del giorno attuale, la temperatura ambiente e la scala termica sulle 24 ore come da programma con il digit lampeggiante corrispondente all'ora attuale; il cronotermostato è in funzione.

Nel caso nessuno dei programmi predisposti corrisponda alle Vostre esigenze, premere il tasto PROG fino alla visualizzazione del programma P 05, quindi procedere come descritto nel paragrafo 5.2.

fig. 1

fig. 2

fig. 3

5 - PROGRAMMAZIONE DEL CRONOTERMOSTATO

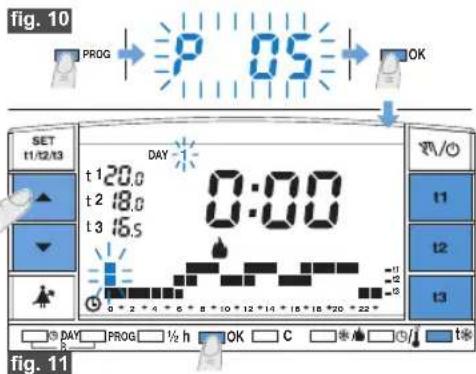

5.2 - PROGRAMMA LIBERO P05

FREE Il programma P 05 è liberamente programmabile per ogni ora del giorno su quattro differenti livelli di temperatura (11:42, 13:43) diverso per ogni giorno della settimana.

Premere il tasto PROG quando sul display apparirà la scritta (fig. P)05 Confermare la scelta del programma P05mendo il tasto . OK

Sul display appariranno lampeggianti i tre digit riferiti all'ora e il numero corrispondente al giorno dLunedì.

La scelta della temperatura per l'ora lampeggianle avverrà premendo il corrispondenti, e12, e3, t) fig. 5. *

N.B.: per uscire da P 05 senza salvare nessuna programmazione premere il tasto PROG.

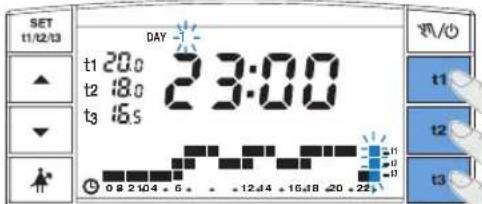

Programmazione temperature per il giorno di Lunedì

Confermare per ogni ora del giorno il tipo di temperatura desiderata (Comfort, Attività, Economy, Antigelo) premendo i tasti t1, t2, t3, t* (ad ogni pressione avviene la conferma e lo spostamento del digit all'ora successiva, l'ora corrispondente è mostrata sul display) sino a completare il diagramma giornaliero di 24 ore relativo al giorno diunedì (esempio in fig. 6).

Nota: i tasti t1, t2, t3, * possono essere premuti con singoli impulsi, con avanzamento di 1 h ad ogni pressione, o mantenuti premuti sino all'ora desiderata con avanzamento automatico di 1h ad ogni lampeggio dei digit.

Nota: premendo il tasto t* (antigelo) il digit non viene visualizzato nella scala termica delle 24h.

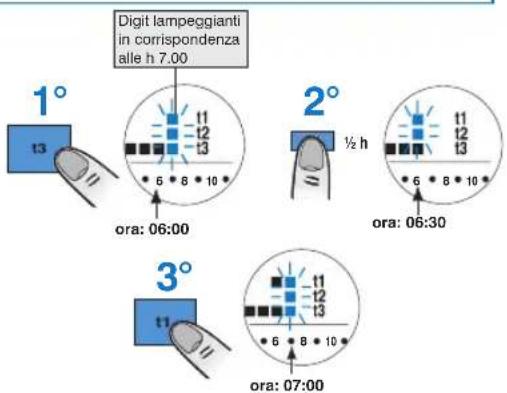

È possibile programmare la mezz'ora (½ h) come indicato nel paragrafo 5.3.

Terminata la programmazione delle temperature per il giorno di Lunedì, riprogrammare in caso di errore, (è possibile utilizzare i tasti ▲▼ per spostarsi velocemente sull'ora da riprogrammare sulla scala termica: l'ora corrispondente viene visualizzata sul display) oppure premere il tasto OK per confermare il programma impostato. La conferma (OK) fisserà in memoria il programma impostato (per Lunedì) e sul display apparirà lampeggiante il giorno di Martedì (2) e lampeggianti i digit in corrispondenza dell'ora 0:00, sovrapposti alla scala termica programmata per il giorno precedente (fig. 7 alla pagina successiva).

10:

(digit non visualizzato sulla scala termica delle 24h) antigelo

DAY PROG ½ h OK C
fig. 6

5 - PROGRAMMAZIONE DEL CRONOTERMOSTATO

Programmazione temperature per il giorno di Martedì.

Se si desidera la stessa scala termica di Lunedì, premere il tasto OK (es. fig.7): verrà inserita la stessa scala anche per e Martedìgerà il giorno di 3

Mercoledì 0:00 gitincorrispondenza dell'ora

Se NON si desidera la stessa programmazione della scala termica, procedere premendo i tastitato, tascritto per Lunedì.

Nota: è possibile utilizzare i tasti ▲▼per spostarsi velocemente sull'ora da riprogrammare sulla scala termica: l'ora corrispondente viene visualizzata sul display.

Al termine della impostazione delle temperature per Martedì premere il tasto OK per conferma.

È necessario completare il profilo giornaliero per tutti i giorni della settimana, in caso contrario non sarà possibile salvare la programmazione.

Dopo l'inserimento della scala termica per il giorno di (Domenica 7

OK (esempio in fig. 8) per memorizzarla e tornare a visualizzare il giorno di Lunedì (1), quindi premere nuovamente il tasto OK per 4 secondi (fig. 9); con questa operazione verrà salvato il programma settimanale completo.

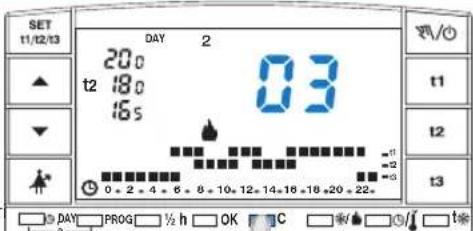

Sul display appariranno: il numero del giorno attuale, la temperatura ambiente e la scala termica sulle 24 ore programmata con il digit lampeggiante corrispondente all'ora attuale; il cronotermostato è in funzione.

fig. 7

fig. 8

fig. 9
Tenere premuto per 4 secondi

5 - PROGRAMMAZIONE [

5.3 - PROGRAMMAZIONE DELLA MEZZ'ORA (1/2 h)

Esempio, in prima impostazione P05, per programmare:

dalle ore06:00 alle ore 06:30 funzionamento contemporatura (economy) dalle ore 06:30 alle ore 07:00 funzionamento contemporatura (comfort)

1° Fissare la temperatura t3 alle ore 06:00: (temendo il tasto portare i tre digit lampeggianti in corrispondenza dell'ora successiva (h 07:00).
2° Premere il tasto per tornare nella programmazione dell'ora precedente (h 6,30), tla peggiano i due digit in corrispondenza di ,
3° Premere il tasto t1 per fissare la temperatura t1 per la seconda mezz'ora, t1 t3 borrispondenza delle ore 06:00 i due digit relativi a e sono fissi, mentre lampeggiano i tre digit per la programmazione dell'ora successiva (h 07:00).

5.4 - MODIFICA DEL PROGRAMMA P05 (precedentemente salvato)

Per modificare le impostazioni precedentemente salvate del programma P05, premere il tasto PROG per visualizzare la scritta P05, premere OK per accedere alla programmazione (fig. 10); se il giorno da modificare non fosse Lunedì premere una o più volte OK fino a selezionare il giorno desiderato.

Procedere alla modifica del profilo giornaliero utilizzando i tasti t1, t2, t3, t* come descritto al paragrafo 5.2. I tasti ▲▼ permettono di spostarsi sull'ora desiderata, l'ora corrispondente viene visualizzata sul display; raggiunte le ore 23:00 premendo ▲ si passa alle 0:00 Una volta completato il profilo giornaliero premere OK per memorizzarlo; quindi passare alla modifica del profilo relativo ad un altro giorno oppure tenere premuto il tasto OK per 4 secondi per salvare il nuovo programma settimanale.

La modifica di un profilo giornaliero non viene copiata sul giorno successivo, rimane quindi memorizzata solamente per il giorno per cui è stata effettuata.

N.B.: per uscire da P 05 senza salvare nessuna modifica premere il tasto PROG.

5 - PROGRAMMAZIONE DEL CRONOTERMOSTATO

5.5 - PROGRAMMAZIONE ESTATE - INVERNO

Il cronotermostato viene predisposto in fabbrica per il funzionamento

"Inverno" visualizzato sul display dal simbolo (riscaldamento) fig 12.

In tali condizioni verrà inserita l'utenza allacciata (caldaia) come da esempio:

Setditemperatura:

Caldaiainfunzionecontemperaturaambiente:

t1 - Comfort = 20,0 °C inferiore a 20,0 °C

t2 - Attività = 18,0 °C inferiore a 18,0 °C

t3 - Economy = 16,5 °C inferiore a 16,5 °C

t* - Antigelo = 5 °C (impostabile 4 ÷ 12°C) inferiore a 5,0 °C (o at* impostata)

Se l'utenza è un condizionatore: premere il tasto per avere il funziona-

mento "Estate"ato sul display In tali condizioni fig.13.dal simbolo

verrà inserita l'utenza allacciata (condizionatore) come da esempio sotto indicato:

Setditemperatura: Condizionatoreinfunzionecontemperatura ambiente:

t1 - Gonfort C superiore a 20,0 °C

t2 Attività 0 °C superiore a 22,0 °C

t3 - Economy 23,5 °C superiore a

In entrambi i casi il funzionamento dell'utenza verrà segnalato dalla scritta lampeggiante ON.

Nota: nel caso in cui nella scala termica delle 24h è programmata la temperatura antigelo (digit non visibile), il cronotermostato manterrà disattivato il condizionatore all'orario prestabilito.

Nota: in entrambi i casi, i valori dei SET temperatura, possono essere variati secondo le Vostre esigenze in qualsiasi momento (vedere par. 5.7).

5.6 - CAMBIO ORA, MINUTI, GIORNO DELLA SETTIMANA

(Esempio: cambio ora legale/solare)

Tenere premuto il tasto 📋/DAY sino alla comparsa di ora e minuti, lampeggianti (fig.14).

• Modificare l'ora e i minuti (se occorre) utilizzando i tast▲▼
• In ogni caso confermare premendo il tasto OK: cifre di ore e minuti fissi, lampeggerà il giorno della settimana.
• Selezionare il giorno della settimana (se occorre)tilizzando i tasti ▲▼ .
  • In ogni caso confermare premendo il tasto OK.
  Il cronotermostato torna al funzionamento in corso.

fig. 12

fig. 13

premere per 4 secondi

5 - PROGRAMMAZIONE DEL CRONOTERMOSTATO

5.7 - MODIFICA DELLE TEMPERATURE DI SET: COMFORT, ATTIVITÀ ED ECONOMY

Nel caso le temperature prefissate:

t1 = 20,0 °C,t2 = 18,0 °C,t3 = 16,5 °C (per inverno)

non soddisfino le Vostre necessità, si potranno modificare a piacimento, da +5 °C a +39 °C, premendo i relativi tasti (fig. 15).

- Selezionare con il tasto SET (premendo ad impulsi), il set di temperatura che s desidera modificare, indicato dal simbold1 o t2 o t3 lampeggiante.

- Modificare la temperatura selezionata agendo ad impulsi sui pulsanti: ▲▼, ad ogni impulso corrisponde una variazione di 0,1 °C.

Le temperature così fissate saranno il nuovo riferimento del relativo set di temperatura (per tutti i programmi).

Trascorsi circa 8 sec. dall'ultimo azionamento del tasto, il display torna alle condizioni di normale funzionamento: simbolo del set di temperatura prevista per l'ora attuale (10 t2o t3), fisso.

5.8 - FUNZIONAMENTO INTELLIGENTE (Auto) Con il " " iForzionamento intelligente

anticipa

automaticamente l'accensione dell'utenza allacciata, al fine di avere la temperatura desiderata all'ora prefissata: l'anticipo (max di 2 ore) si regola automaticamente in base alle caratteristiche dell'impianto. Quando avviene l'accensione anticipata le scritte Auto (0Nenza attivata) lampeggiano.

Per attivare il "Funzionamento intelligente" premere per più di 4 secondi il tasto t2 L'operazione viene segnalata sul display dalla scritta Auto. Per disattivare la funzione tenere premuto per 4 secondi il tasto t2 ; la scritta Auto scompare.

Questa funzionepuò essereattivata sia in modalità "Inverno" che "Estate".

Nota: l'impostazione non viene modificata dalcomandodi Reset.

ABBASSA LA TEMPERATURA

IMPORTANTE: il cronotermostato consente valori di temperatura che soddisfino le seguenti condizioni: Inverno: t1 12.13 maggiore o uguale a maggiore o uguale a Estate: t3 12 maggiore o uguale a maggiore o uguale a

Esempio in modalità inverno (riscaldamento):

- accensione del cronotermostatoprogrammata alle h 8,00 - temperatura di comfort, Set impostato 20 °C

Tempo necessario per raggiungere il set di temperatura impostato.

Il tempo necessario per raggiungere il set di temperatura impostato viene automaticamente anticipato.

5 - PROGRAMMAZIONE DEL CRONOTERMOSTATO

5.9 - LETTURA DEI PROGRAMMI INSERITI

Premere il tasto Progrirà sul display il programma utilizzato. Nel caso il programma sia uno dei quattro programmi fissi inseriti (), vempi 101 pre-Perio4e in successione automatica (in modo intermittente) le impostazioni per gruppi di giorni (esempio in fig. 17-18). Al termine della lettura del programma premere il tasto OK (fig.18) per reinserirlo (in assenza di questa operazione, dopo 2 minuti il cronotermostato reinserisce il programma inizialmente impostato).

Se il programma utilizzato è il, il è rimento dell'impostazione di ciascun giorno avverrà automaticamente; trascorsi 2 minuti, il programma verrà re risato automaticamente oppure tenere premuto per almeno 4 sec il tasto OK

Nota: in lettura dei programmi, si passa da un programma al successivo premendo il tasto PROG.

Nello stato di lettura programmi è possibile sostituire il programma in uso e/o modificare il programma P 05:

• Per sostituire il programma attualmente in funzione, selezionare con il tasto PROG il nuovo programma (P01 ÷ P04) e confermare premendo il tasto OK; se invece il nuovo programma scelto è il P 05 "da impostare", premere il tasto OK e seguire la sua programmazione come da paragrafo 5.2; viceversa se il programma. P 05 fosse stato precedentemente impostato, confermare premendo il tasto OK per almeno 4 secondi.
• Per modificare il programmaP 05 seguire le indicazioni riportate al paragrafo 5.4.

5.10 - RESET

Se si desidera annullare i dati inseriti (ad esempio dopo una prova di programmazione) mantenere premuti (circa 2 sec.) i tasti: ① DAY e PROG (fig.19).

Sul display appariranno tutti i segmenti accesi (autotest generale).

Successivamente il display si presenterà come in figura 1 al paragrafo 5.1/A ed il cronotermostato sarà pronto per una nuova programmazione.

Attenzione: il comando di Reset non agisce sull'impostazione delle seguenti funzioni: Set di temperatura bloccati - attivazione ciclo anticalcare - esclusione o modifica della temperatura di antigelo - funzionamento intelligente (Auto) - impostazione del funzionamento differenziale e relativo valore impostato o funzionamento proporzionale e relativo ciclo impostato - correzione di temperatura (OFFSET) - scala di misurazione °C e °F e conteggio delle ore di funzionamento stagionali.

RESET (premere insieme per 2 secondi)

6 - FUNZIONI RISPARMIO ENERGETICO

6.1 - LIMITAZIONE DEI VALORI DI TEMPERATURA IMPOSTABILI

In alcuni casi particolari di installazione del cronoternostato, ad esempio in edifici pubblici, alberghi ecc., potrebbe essere utile limitare il set di temperatura massimo e/o minimo in modo da evitare impostazioni errate da parte di personale non autorizzato.

È possibile limitare i valori: (t1massiono, rùn economy), o

entrambi, della temperatura impostabile sul cronotermostato. La limitazione può essere applicata sia al funzionamento di lavoro del estate

I rispettivi valori impostatisono memorizzati e non vengono cancellati dal comando Reset. L'operazione è esequibile solo con il programma P01nfP05one.

Esempio in figure a lato: funzionamento Inverno; temperatura massima impostabile (t1) = 20 °C, temperatura minima impostabile (t3) = 16,5 °C:

Limitazione temperatura massima t1

Premere una o più volte il tasto SET 11/12/13 per selezionare il setti la sigla lampeggia) fig.20. Tramite i tasti ▲▼ impostare il valore di limitazione della temperatura desiderato. Entro 8 secondi premere contemporaneamente i tasti ed OK sigla ed il valore impostato lampeggiano (fig. 21), trascorsi alcuni secondi il cronotermostato torna al funzionamento secondo il programma impostato.

Limitazione temperatura minima t3

Premere una o più volte il tasto SET per selezionare il st3

Tramite i tasti ▲▼ impostare il valore di limitazione della temperatura desiderato

Entro 8 secondi premere contemporaneamente i tasti t3 ed OK; la sigla t3 ed il valore impostato lampeggiano (fig. 22), trascorsi alcuni secondi il cronotermostato torna al funzionamento secondo il programma impostato.

Sblocco delle limitazioni di temperatura

Premere il tasto SET 11/12/13 per selezionare il valore da sbloccare (t1 o t3), la sigla ed il valore di temperatura impostato e bloccato lampeggiano.

Entro 8 secondi premere contemporaneamente OK ed il tasto t corrispondente al valore selezionato (t1 o t3); a conferma dell'avvenuto sblocco le cifre della temperatura smettono di lampeggiare, trascorsi alcuni secondi il cronotermostato torna al funzionamento secondo il programma impostato.

fig. 20

fig. 21

fig. 22

6 - FUNZIONI RISPARMIO ENERGETICO

Sono possibili 2 modi di funzionamento manuale, con sospensione del amma incorso:

A) Funzionamento manualetemporaneo

Premere brevemente il tasto 📂: appare, lampeggiante il simbolo 📂 e il livello di temperatura in corso è applicatoalle restantiore del giorno (fig.23).

Impostare il livello di temperatura desiderato per il periodo di funzionamento manuale premendo i tasti 11,12,13 tate il Set di temperaturadesiderato premendo direttamente i tasti ▲▼.

Il funzionamento manuale temporaneo cessa automaticamente alla mezzanotte delgiorno corrente.

È possibile impostare una duratainferiore conla seguente procedura:

Premere il tasto OK (fig.24), sul display appare l'indicazione lampeggiante del numero di ore in cui sarà attivo il funzionamento manuale temporaneo, con i tasti

▲▼ impostarne la durata desiderata quindi premere OKper confermare. Al termine del numero di oreimpostato riprenderàil funzionamento da programma. Per uscire anticipatamente dal funzionamento manuale temporaneo e tornare al funzionamento da programma premere nuovamente il tasto: sè display apparirà la scala termica del giorno in corso, secondo il programma in funzione prima dell'inserimento del funzionamento inmanuale temporaneo.

B) Funzionamento manualepermanente

Mantenere premuto il tasto #/0 fin quando il simbolo sul display diventa fisso (circa 4 sec.) vedere a latdigi25vello di temperatura in corso è applicato a tutte le oredel giorno. Selezionare il livello di temperatura desideratopremendo i tasti1, t2, t3 o t*; impostare il Set di temperatura desiderato premendo direttamente i tasti ▲▼.

Il funzionamento manuale permanente resta attivo a tempo indeterminato; per disattivarlo e ritornare al funzionamento automatico (da programma) premere il lasto 📂/6

fig. 23

fig. 24

fig. 25

6 - FUNZIONI RISPARMIO ENERGETICO

Nel caso in cui ci si debbaassentareperpiù giorni dalla propria abitazione

P 06 Holiday (Vacanze)

Dal normale funzionamento di programma del cronotermostato (escluso da funzionamento modalità manuale):

• Premere ripetutamente il tasto PROGsino a quando sul display apparirà la scritta P 06, quindi confermare premendo il tastoOK (fig.26).
• Sul display apparirà: i giorno della settimana, i simbolo cja scritta HOLIDAY (fissi) e le cifre000 (lampeggianti).

- Stabilire in termini di ore il periodo di assenza (esempio: 168 ore = 7 gg.). Il massimo numero di ore programmabili irHoliday è 999.

- Impostare la durata dell'assenza utilizzando i tasti ▲▼, premendo ad impulsi si aumenta o diminuisce di 1 ora, la pressione prolungata attiva lo scorrimento veloce delle cifre.

- Premere il tastoOK per confermare (fig.27). Da questo momento il cronotermostato inizierà il conto alla rovescia ed il programma Holiday manterrà la temperatura antigelo impostata (da 4 a 12 °C) sino all'esaurimento delle ore programmate.

Finito il conto alla rovescia il programma Holiday reinserirà il Vostro abituale programma (P01 ÷ P05), affinché al Vostro ritorno possiate ritrovare l'abitazione alla temperatura desiderata.

Nota: sarà comunque possibile uscire anticipatamente dal programma HOLIDAY premendo il tastoPROG seguito dalla pressione del tastOK; con i tasti ▲▼ riportare le ore residue programmate a c000 dopo di che premere il tasto OK per confermare e ritornare al Vostro abituale programma.

Attenzione: nel caso sia stata esclusa in modo permanente la temperatura antigelo ipurazionamento, "Estate"amma Holiday

manterrà disattivata l'utenza allacciata (caldaia o condizionatore) per tutto il tempo programmato.

6 - FUNZIONI RISPARMIO ENERGETICO

6.4 - VISUALIZZAZIONE CONSUMI ATTRAVERSO IL NUMERO DI ORE DI FUNZIONAMENTO DELL'UTENZA

Il cronotermostato calcola e mantiene in memoria le ore di funzionamento della caldaia (e/o condizionatore) durante le 24 ore del giorno precedente e dall'inizio della stagione (ore di funzionamento totali). Tale dato è utile al fine di stabilire (in modo indicativo) il consumo energetico dell'impianto.

Basterà moltiplicare il valore di consumo orario (es. dato di targa di caldaie e bruciatori) peril numero diore di funzionamento per avere il consumo totale in litro (gasolio) o metri cubi (metano) del Vostro impianto.

• Visualizzazione deltempo di funzionamento nelle ultime 24 ore:
  premere brevemente il tasto C (fig.29) ed appariranno le ore di funzionamento richieste sul display.
• Visualizzazione delle ore totali di funzionamento dall'inizio stagione: mantenere premuto il tasto C per più di 4 secondi (fig.30) ed appariranno le ore totali di funzionamento.
• Azzeramento delleore totali di funzionamento dall'inizio stagione: mantenere premuto il tasto Cer più di 8 secondino allo spegnimento della scala termica sulle 24h) quindi premere contemporaneamente anche il tasto OK; sul display appare per alcuni secondi 0000 (contatore delle ore di funzionamento utenzatotali azzerato),rilasciare itasti Ce OK
  Il cronotermostato, dopo l'azzeramento, ricomincia a totalizzare le ore di funzionamento.

6.5 - ESCLUSIONE DEL CRONOTERMOSTATO (OFF)

Mantenere premuto il tasto sinola comparsa sul display della OFF indicare che il cronotermostato è disattivato (fig. 31).

In questo stato, tutte le funzioni del cronotermostato sono inattive; solo la visualizzazione dell'ora attuale rimane in funzione. Premendo nuovamente il tasto si/lorneràal programmaprecedentemente impostato.

Nota: in questa condizione il cronotermostato disattiva anche la funzione di antigelo

fig. 29

fig. 30
premere per 4 secondi

premere per 8 secondi

fig. 31

上

6 - FUNZIONI RISPARMIO ENERGETICO

6.6 - SOSPENSIONE DEL PROGRAMMA PER PULIZIE

Solo in funzionamento da programma P 01÷P 05scluso da

funzionamento in modalità manuale), premendo il tasto si avrà lo spegnimento dell'utenza allacciata per un periodo di 3 ore durante le quali il cronotermostato si metterà in antigelo (fig.32). L'inserimento di tale funzione è visualizzato dalla mancanza dei digit in corrispondenza delle 3 ore, a partire da quella in corso. Trascorse le 3 ore il cronotermostato riprende il programma interrotto.

Per riattivare il programma interrotto prima del termine delle 3 ore, premere il tasto 🚙️: si reinseriranno i digit sospesi.

Nota: nel caso sia stata esclusa in modo permanente la temperatura antigelo (vedere par 7.5) o in funzionamento "Estate", l'utenza allacciata (caldaia o condizionatore) resterà disattivata per 3 ore.

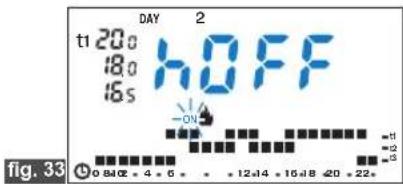

6.7 - SEGNALAZIONE DI NON FUNZIONAMENTO DELL'IMPIANTO

In Inverno se durante il normale funzionamento (simbolo nonpeggiante) il cronotermostato non rileva, in un arco di tempo di 2 ore, un incremento significativo di temperatura, si attiva sul display la segnalazione di riscaldamento non funzionante (e.g. 13).

In Estate se durante il normale funzionamentos (labregnante) il cronotermostato non rileva, in un arco di tempo di 2 ore, un decremento significativo di temperatura, si attiva sul display la segnalazione di raffreddamento non funzionantecOFF (fig.34).

La segnalazione scompare automaticamente al primo incremento ( Inverno decremento Estateificativo di temperatura.

Nota: in entrambi i casi, il relè permane in ON (utenza attiva)

7 - FUNZIONI PROGRAMMABILI DI ADATTAMENTO AL TIPO DI IMPIANTO

T

7.1 - DIFFERENZIALE DI TEMPERATURA (ON/OFF)

Il cronotermostato funziona (impostazione di fabbrica) in modo differenziale (ON/OFF) con valore del differenziale termico prefissato a 0,6°C.

Il valore del differenziale deve essere impostato in base all'inerzia termica dell'impianto, si consiglia un valore basso per impianti con radiatori (es. in ghisa) ed un valore alto per impianti con fan coil.

Il valore del differenziale può essere visualizzato e modificato come segue:

• Assicurarsi che la modalità di funzionamento DIFFERENZIALE ON/OFF sia selezionato come indicato al paragrafo 7.3.
• Premere il tasto t1 sino alla comparsa sul display del valore lampeggiante del differenziale esistente es. d0.6c
• Modificare il valore (da 0,2 °C a 2 °C) agendo sui tasti: ▲ o ▼ con variazioni di 0,1 °C; ottenuto il valore desiderato premere 3 volte OK per tornare al funzionamento da programma.

Nota: l'impostazione non viene modificata dal comando di Reset.

fig. 36

In alternativa al differenziale è possibile regolare la temperatura in modo proporzionale con cicli impostabili di 7, 10, 15, 20 minuti; questo sistema permette di mantenere più stabile la temperatura desiderata, aumentando la sensazione di comfort per l'utente e risparmiando sui consumi energetici.

La durata del ciclo può essere visualizzata e modificata come segue:

• Assicurarsi che la modalità di funzionamento PROPORZIONALE sia selezionata come indicato al paragrafo 7.3.
• Premere il tasto t1 sino alla comparsa sul display del ciclo esistente lampeggiante es. P 10 (impostazione di fabbrica).
• Selezionare agendo sui tasti ▲ o ▼ il ciclo desiderato (P 07 = 7 minuti; P 10 = 10 minuti; P 15 = 15 minuti; P 20 = 20 minuti); premere 3 volte OK per tornare al funzionamento da programma.

Nota: l'impostazione non viene modificata dal comando di Reset.

Esempio diimpostazione t = 20 °C - Ciclo = 10 min

t = 20,5 °C Utenza sempre spenta
t = 20,4 °C Utenza 1 min ON - 9 min OFF
t = 20,3 °C Utenza 2 min ON - 8 min OFF
t = 20,2 °C Utenza 3 min ON - 7 min OFF
t = 20,1 °C Utenza 4 min ON - 6 min OFF
t = 20,0 °C Utenza 5 min ON - 5 min OFF
t = 19,9 °C Utenza 6 min ON - 4 min OFF
t = 19,8 °C Utenza 7 min ON - 3 min OFF
t = 19,7 °C Utenza 8 min ON - 2 min OFF
t = 19,6 °C Utenza 9 min ON - 1 min OFF
t = 19,5 °C Utenza sempre accesa

Si consiglia un ciclo lungo per impianti con inerzia termica alla (radiatori in ghisa, impianti a pavimento) ed un ciclo breve per impianti con inerzia termica bassa (fan-coil).

7 - FUNZIONI PROGRAMMABILI DI ADATTAMENTO AL TIPO DI IMPIANTO

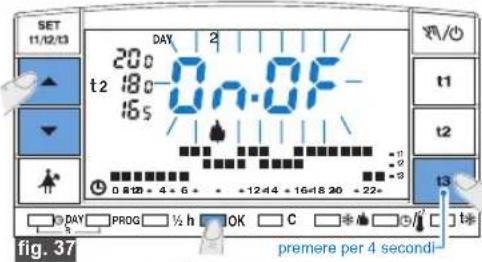

7.3 - SELEZIONE DELLA MODALITÀ DI REGOLAZIONE DELLA TEMPERATURA (DIFFERENZIALE ON/OFF o PROPORZIONALE)

Questa procedura consente di selezionare la modalità di regolazione della temperatura funzionamento DIFFERENZIALE ON/OFF e PROPORZIONALE.

• Tenere premuto il tasto find alla comparsa della scritta lampeggiante On.OF = Differenziale ON/OFF ProP = Proporzionale
• Agendo sui tasti selezionare la modalità desiderata.
• Premere il tastoOK per confermare e ritornare al funzionamento da programma. Nota: l'impostazione non viene modificata dal comando di Reset.

7.4 - CORREZIONE (OFFSET) DI TEMPERATURA

Se per qualsiasi motivo il cronotermostato deve essere installato in una posizione per cui la temperatura misurata possa esserne influenzata (es. il muro perimetrale che in inverno è mediamente più freddo del resto dell'abitazione) è possibile impostare un Offset (valore di correzione) della temperatura misurata, la correzione è impostabile da -1,9 a 1,9 °C.

• Tenere premuto il tasto 11 (fig.38) fino alla comparsa della scritta lampeggiante del valore impostato per il Differenziale (esempio d06c) oppure la durata del ciclo (esempio P 10 è impostata la modalità Proporzionale.
• Premere OK per passare all'impostazione della correzione (Offset) fig.38.
• Agendo sui tasti impostare il valore desiderato.
• Premere 2 volte OK per confermare e ritornare al funzionamento da programma.

La correzione di temperatura ambiente effettuata, sarà operativa dopo alcuni secondi. Nota: l'impostazione non viene modificata dal comando di Reset.

In figura 39 esempio di impostazione correzione di temperatura (Offset): -1,2 °C

7 - FUNZIONI PROGRAMMABILI DI ADATTAMENTO AL TIPO DI IMPIANTO

7.5 - ESCLUSIONE TOTALE DELLA TEMPERATURA ANTIGELO

Questa funzione consente di disattivare la termoregolazione nei periodi di funzionamento con impostata la temperatura antigeld*

Funzione attiva: nei periodi di funzionamento con temperatura antigelo, termoregolazione è attiva con set di temperatura impostato di fabbrica a regolabile da 4 12°C

Funzione disattivata: nei periodi di funzionamento con temperatura antigelo t'ala termoregolazione è disattivata (usare solo negli impianti con circolazione di liquido antigelo).

Per programmare questa funzione, premere il tasto t* (fig.40) sino alla comparsa sul display della scritta lampeggiante ON 5.0c (funzione attiva) o OFF 5.0c (funzione disattivata).

• Per disattivare la funzione premere il tasto▼, successivamente premere il tasto OK per confermare e ritornare al funzionamento da programma.
• Per attivare la funzione premere il tasto ▲, successivamente premere 2 volte il tasto OK per confermare e ritornare al funzionamento da programma.

Nota: l'impostazione non viene modificata dal comando di Reset.

Nota: questa funzione viene prefissata in fabbrica nello stato "attiya"ò essere disattivata solo in modalità riscaldamento Inverno

7.6 - IMPOSTAZIONE DELLA TEMPERATURAANTIGELO

Il valore della temperatura antigelo è impostato di fabbrica a 5 °C, è comunque possibile impostare un valore differente compreso tra 4°C 42°C.

• Tenere premuto il tasto t* fino alla comparsa della scritta lampeggiante 5.0c (fig.40).
• Se la funzione antigelo è attiva (scritta ON lampeggiante) passare al prossimo punto, in caso contrario premere il taste perattivarla.
• Premere OK, la scrittaON smette di lampeggiare.
• Agendo sui tasti ▲▼ impostare il valore desiderato.

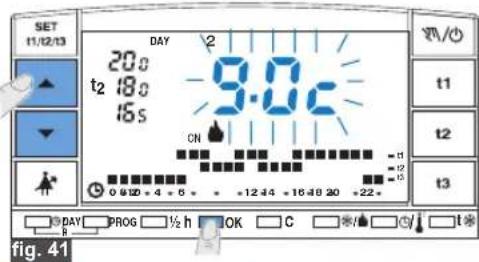

• Premere OK per confermare e ritornare al funzionamento da programma (fig.41) Nota: l'impostazione non viene modificata dal comando di Reset.

Nota: l'impostazione della temperatura antigelo può essere effettuata solo in modalità riscaldamento ( ) Inverno

7 - FUNZIONI PROGRAMMABILI DI ADATTAMENTO AL TIPO DI IMPIANTO

7.7 - CICLO ANTICALCARE

Se la funzione è attivata, il relè del cronotermostato interviene tutti i giorni dell'anno alle ore 12:00, per la durata di 2 minuti primi, attivando il dispositivo comandato (pompa, valvola) allo scopo di evitare incrostazioni e grippaggi causati dainattività prolungata.

Nota: nell'impostazione di fabbrica questa funzione è disattivata.

Per, attivare disattivare incolo aticalcare

cronotermostato, premere il tasto si OKalla comparsa sul display delle scritte lampeggianti: OFF PU-- (funzione non attiva) oppure ON PU-- (funzione attiva). Per attivare la funzione premere il tasto.

Per disattivare la funzionè premere il tasto ▼

Premere il tasto (QK42) per confermare e ritornare al funzionamento da programma.

Nota: l'impostazione non viene modificata dal comando di Reset.

7.8 - IMPOSTAZIONE DELLA SCALA DELLE TEMPERATURE

Il cronotermostato è programmato di base con la scala di temperatura in gradi Centigradi (Celsius), per passare alla scala Fahrenheit:

• Tenere premuto il tastot1 (fig.43) fino alla comparsa dell'scritta lampeggiante del valore impostato per il Differenziale (esempio d06c) oppure la durata del ciclo (esempio P 10) se è impostata la modalità Proporzionale.
• Premere 2 volte il tastoOK sul display appare il simboloc lampeggiante.
• Premere il tasto ▲ o ▼ per passare da °C aF o viceversa.

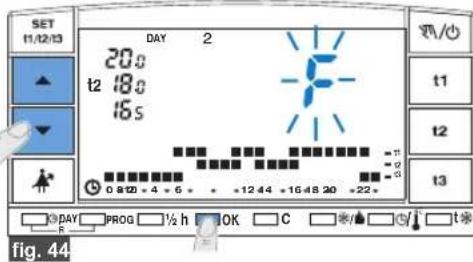

• Premere OK (fig.44) per confermare e ritornare al funzionamento da programma; tutti i set di temperatura verranno aggiornati secondo la nuova scala. Nota: l'impostazione non viene modificata dal comando di Reset.

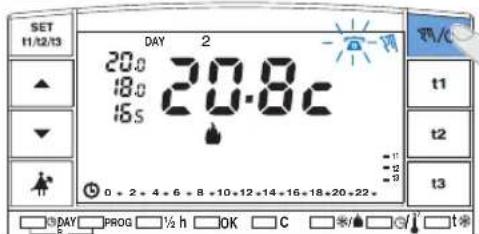

8 - ATTIVAZIONE DA PROGRAMMATORE TELEFONICO

Es. Programmatore telefonico

Il programmatore telefonico permette di comandare a distanza il cronotermostato agendo sul contatto collegato ai morsetti 8 e 9 di quest'ultimo (vedere paragrafo 4.4 -Collegamenti elettrici).

Programmatore telefonico	Funzionamento cronotermosiato
Chiusura contatto	in modalità manuale permanente t1 comfort
Apertura contatto	in modalità manuale permanente t* antigelo

Chiudendo il contatto: il cronotermostato in funzionamento da programma, manuale temporaneo/permanente o programma Holiday, si pone in funzionamento manuale permanente con temperaturacomfort t1. Sul display appaiono i simboli lampeggiante e fisso ad indicare la forzatura (fig.45).

Sarà possibile tornare al funzionamento da programma precedentemente impostato (P01-P02 - P03 - P04 - P05) premendo sul cronolermostato il lasto 📋/∅, sul display rimane il simbolo fisso ad indicare che il contatto del programmatore è ancora chiuso e che potrà essere aperto anche in un secondo tempo (fig. 46).

Aprendo il contatto: il cronotermostato si pone in funzionamento manuale permanente con temperatura antigelo t* fig.47 (si spegne il condizionatore se il cronotermostato sta operando in modalità raffrescamento). Sul display appaiono i simboli lampeggiante e fisso ad indicare la forzatura. Per tornare al funzionamento da programma premere sul cronotermostato il tasto 🎨/».

Nota: i comandi di apertura e chiusura contatto sono operativi entro 1 minuto.

fig. 45

fig. 46

fig. 47

INTRODUCTION

ENGLISH

Tension impulsive nominale:

Questo simbolo sul prodotto osulsuoimballo indica che questo prodotto non può essere trattato come rifiuto domestico.

Al contrario, dovrà essere portato ad un punto di raccolta determinato per il riciclaggio degli apparecchi elettrici ed elettronici, come ad esempio:

- punti vendita, nel caso si acquisti un prodotto nuovo simile a quello da smaltire

- punti di raccolta locali (centri di raccolta rifiuti, centri locali di riciclaggio, ecc...).

AssicurandoVi che il prodotto sia smaltito correttamente, aiuterete a prevenire potenziali conseguenze negative per l'ambiente e la salute, che potrebbero essere causate da un inadeguato smaltimento di questo prodotto.

Il riciclaggio dei materiali aiuterà a conservare le risorse naturali. Per informazioni più dettagliate riguardo il riciclaggio di questo prodotto, contattate per cortesia il Vs. ufficio locale, il Vs. servizio di smaltimento rifiuti domestici o il negozio dove avete acquistato questo prodotto.

Attenzione: in alcuni paesi dell'Unione il prodotto non ricade nel campo di applicazione della legge nazionale di recepimento della direttiva europea 2002/96/CE, e quindi non è in essi vigente alcun obbligo di raccolta differenziata a "fine vita".

DISPOSAL OF OLD ELECTRICAL & ELECTRONIC EQUIPMENT (EU directive 2002/96/EC)

Si raccomanda di leggere attentamente il presente libretto istruzioni di installazione ed uso e conservarlo per future consultazioni. Il costruttore si riserva la facoltà di introdurre tutte le modifiche tecniche e costruttive che riterrà necessarie senza obbligo di preavviso.

Z
