MANUALE UTENTE Capannina Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 76

Descrizione del dispositivo 78

Dimensioni 79

Modalita' di ventilazione 80

Installazione 81

Interruttore e funzioni 84

Pulizia e manutenzione 85

Come installare un filtro ai carboni attivi (opzionale) 87

Risoluzione dei problemi 88

Indicazioni per la tutela dell'ambiente 89

Scheda dati del prodotto 90

Avviso di smaltimento 92

Produttore e importatore (UK) 92

DATI TECNICI

Codice articolo 10034859, 10034860,	10034861
Alimentazione 220-240 V ~ 50 Hz
Livello di rumorosità 52-60 dB
Avvertenza: con questa cappa aspirante è possibile acquistare opzionalmente un filtro ai carboni attivi con il codice articolo 10035566. A tal proposito si prega di visitare il sito web: www.elektronik-star.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affì uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

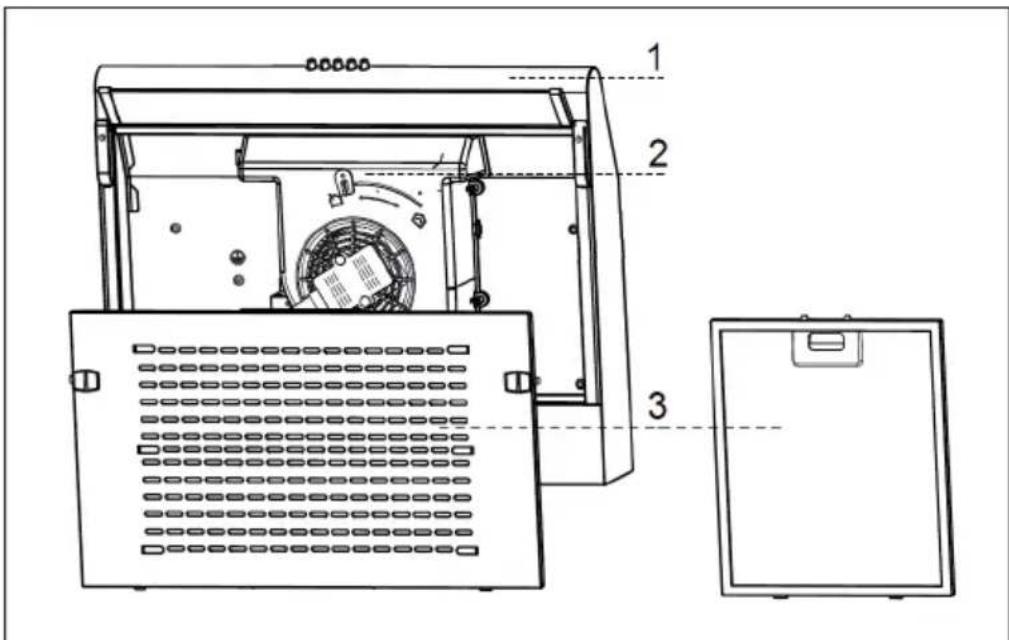

DESCRIZIONE DEL DISPOSITIVO

N.	Denominazione	Qtà.	N.	Denominazione	Qtà.
1	Gruppo conduttura d'aria	1 3 Filtro 1
2 Pulsante d'areazione 1

5 6 7 8	N. Denominazione Qtà.
	5	Valvola di intercettazione	1
	6 Valvola di scarico 1
	7 Vit 5* 49 mm 4
	8 Tassello 4

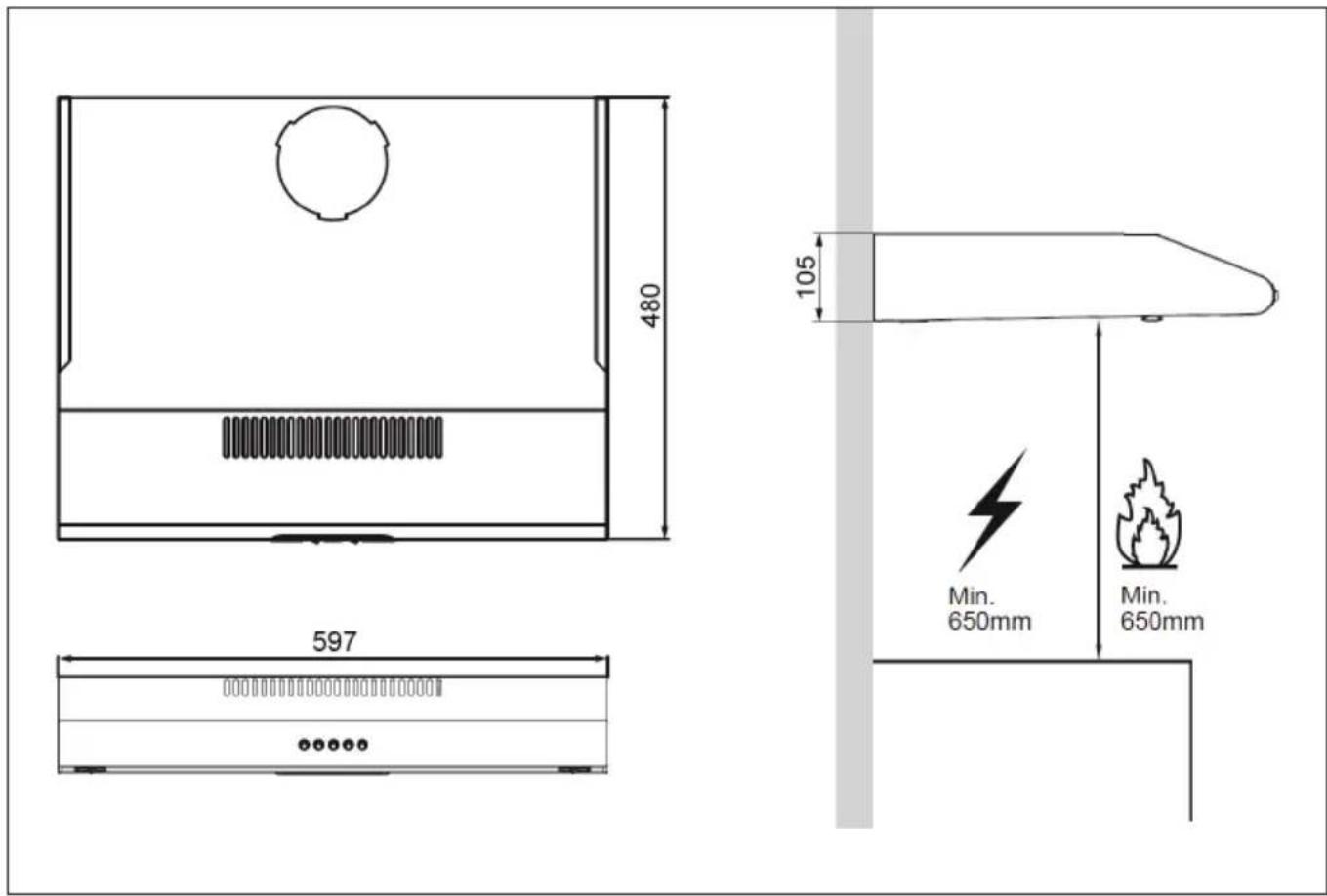

DIMENSIONI

X	597 mm
F	105 mm

MODALITA' DI VENTILAZIONE

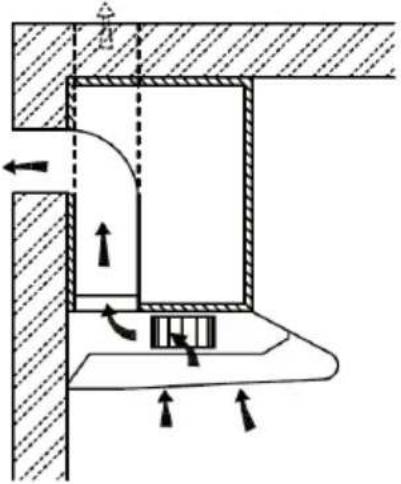

Modalità d'aria di scarico Modalità di ricircolo

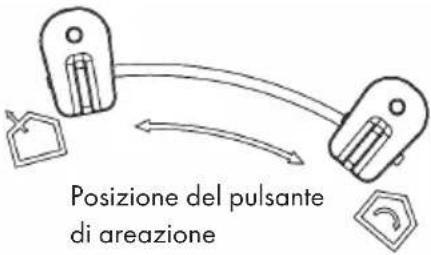

		Modalità d'aria di scarico: girare il pulsante di areazione in questa posizione
		Modalità di ricircolo: girare il pulsante di areazione in questa posizione

Avvertenze: se si sceglie la modalità d'aria di scarico, installare la valvola di intercettazione all'apertura di sfiato.

Nel seguente modo si installa la valvola di intercettazione

Tenere ferma la valvola di intercettazione orientandola verso l'apertura di sfiato. Inserire la valvola di intercettazione e girarla in modo tale che un terzo della ventola sia fisso.

INSTALLAZIONE

Preparazione

Se si dispone di uno sfogo verso l'esterno, è possibile installare la cappa aspirante come da figura. Il canale di scarico deve avere un diametro di almeno 150 mm e il tubo deve essere flessibile, termoresistente, smaltato e d'alluminio.

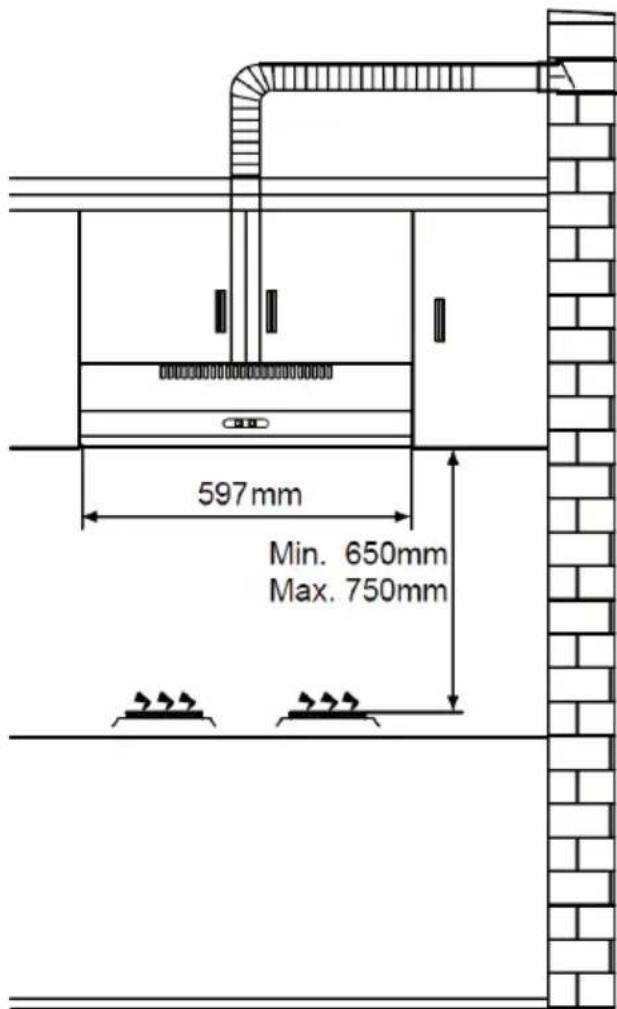

Avvertenza: installare la cappa aspirante a 65-75 cm d'altezza sopra il piano cottura.

597 mm Min. 650mm Max. 750mm

Installazione con tubo di scarico esterno

Avvertenza: rispettare le istruzioni di sicurezza durante l'utilizzo del dispositivo se l'aria viene deviata verso l'esterno. Se la cappa aspirante sta funzionando contemporaneamente con un altro dispositivo che riceve energia da una sorgente alternativa all'elettricità, la depressione nella stanza non deve superare 4 Pa (4 x 10-5 Bar).

Installazione con tubo di scarico interno

Se non si dispone di un tubo di scarico esterno non c'è necessità di avere un tubo di scarico. L'installazione è uguale a quella con tubo di scarico esterno.

Avvertenze importanti per l'installazione di tubi di scarico esterno

Le seguenti regole vanno seguite scrupolosamente per garantire un'ottima aspirazione. La non osservanza di tali disposizioni riduce il rendimento e aumenta il rumore della cappa aspirante.

• Posare il tubo di scarico in modo tale che sia corto e dritto.
  • Non utilizzare un tubo troppo piccolo e non restringerlo.
• Il tubo va montato sempre teso se si usano tubi flessibili per minimizzare la perdita di pressione.
• Tutti i lavori di installazione vanno eseguiti da elettricisti specializzati o da personale esperto.
• Non allacciare il tubo di scarico della cappa aspirante a un sistema di aerazione già presente che viene usato per un altro dispositivo, ad esempio un camino.
• L'angolo di flessione del tubo di scarico non deve essere minore di 120°. Regolare il tubo orizzontalmente. In alternativa il tubo dovrebbe essere disposto l'alto dal punto di partenza ed essere diretto verso la parete esterna.
• Dopo l'installazione controllare che la cappa aspirante sia in orizzontale per evitare che il grasso si accumuli solo da un lato.
• Assicurarsi che il tubo di scarico scelto per l'installazione sia resistente al fuoco e che corrisponda alle relative norme.

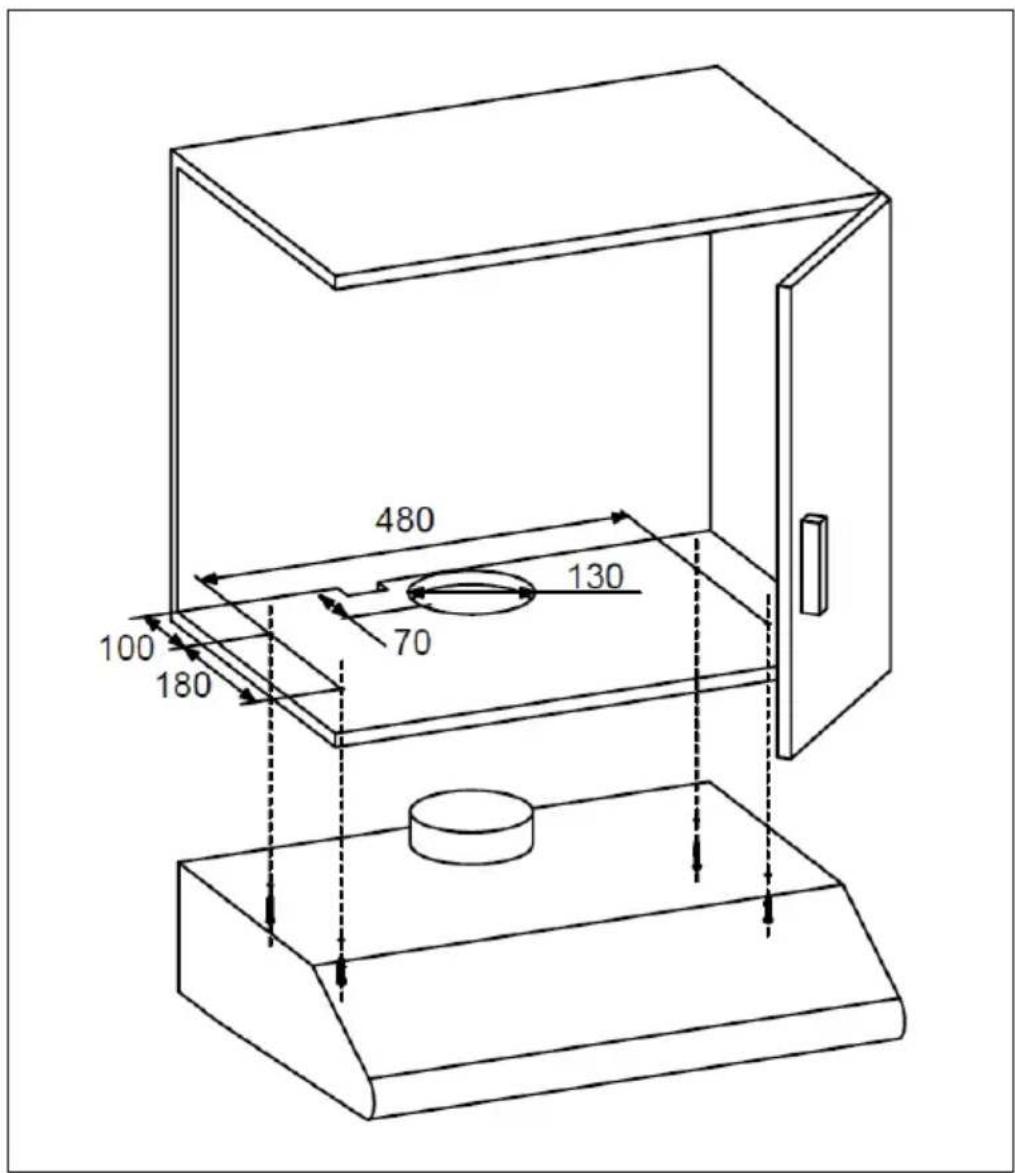

Installazione sotto al pensile

Praticare un foro dal diametro di 130 mm e quattro fori dal diametro di 3,5 mm come da figura sottostante.

Avvertenza: se la cappa aspirante funziona in modalità di ricircolo non è necessario praticare un foro!

480 130 70 100 180

Fissare la cappa aspirante al pensile con le 4 viti. Verificare che i fissaggi siano corretti, sistemare la cappa aspirante in posizione e stringere le viti.

Installazione a parete

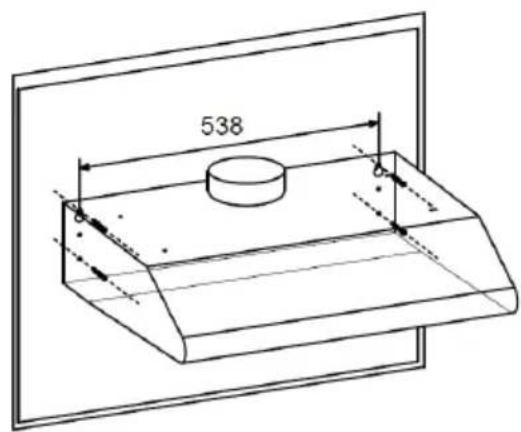

1 Praticare due fori dal diametro di 10 mm a una distanza di 538 mm dalla parete come da figura. Assicurarsi che la cappa si trovi direttamente sopra il piano cottura.

538

2 Inserire nei fori due dei tasselli di plastica contenuti nella confezione e lasciare che le viti escano dalla parete di circa 3 mm.
3 Appendere la cappa aspirante a entrambe le viti e contrassegnare le posizioni delle due viti inferiori
4 Rimuovere la cappa, praticare due fori inferiori e inserire i restanti tasselli di plastica.
5 Montare la cappa alle viti superiori, inserire le viti inferiori e stringere tutte le viti.

INTERRUTTORE E FUNZIONI

	Motore on/off
	Velocità bassa
	Velocità media
	Velocità alta
[w8x8]	Luce on/off

0 Luce off

1 Luce on

0 Motore off

1 Velocità bassa

2 Velocità media

3 Velocità alta

PULIZIA E MANUTENZIONE

Come sostituire la luce

1 Spegnere la cappa aspirante e staccarla dalla corrente togliendo la spina o spegnendo il fusibile.

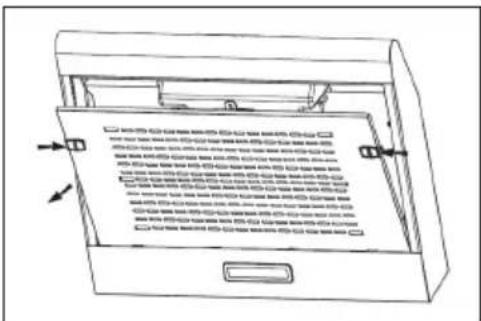

2 Rimuovere il filtro antigrasso.

3 Rimuovere la lampadina allentandola dal corpo della cappa (per farlo sarà necessario applicare pressione o forza).
4 Togliere la spina della lampadina.
5 Sostituire la lampadina con un'altra dello stesso tipo e assicurarsi che sia collegata correttamente al cavo della luce.
6 Riaccendere l'elettricità inserendo la spina nella presa o accendendo il fusibile.

Lampadina di ricambio

Potenza max.	Tensione Dimensioni: 33,2 mm x 120 mm		Codice ILCOS D
1.5 W 220-240 V			DSH-1.5-S-33.2/120

Istruzioni generali per la pulizia

Spegnere la cappa aspirante prima di eseguire la manutenzione e la pulizia e togliere la spina dalla presa. Le superfici esterne sono soggette a graffi e macchie. Per questo motivo non vanno usati prodotti abrasivi per la pulizia. Rimuovere subito resti di sostanze alcaline o acide (succo di limone, aceto) dopo la pulizia.

Superfici d'acciaio inox

L'acciaio inox va pulito regolarmente per assicurare una lunga durata. Per questo motivo è bene usare dei detergenti per acciaio inox. Passare sempre lungo la venatura dell'acciaio per evitare che si formino graffi.

Superficie del pannello di controllo

Il pannello di controllo va pulito con un panno umido e un blando detergente per piatti. Prima della pulizia assicurarsi che il panno sia pulito e ben strizzato. Usare un panno morbido e asciutto per rimuovere l'umidità residua dopo la pulizia.

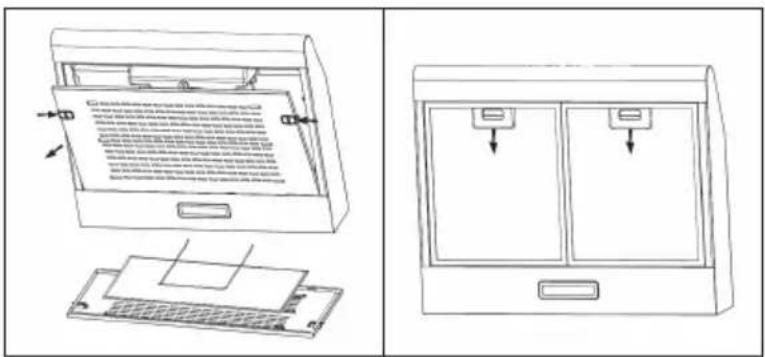

Pulizia mensile dei filtri antigrasso

Pulire il filtro ogni mese per evitare pericoli di incendio. Il filtro raccoglie grasso, fumo e polvere, influenzando così l'efficienza della cappa aspirante. Se il filtro non viene pulito si accumulano resti di grasso.

• Rimuovere il filtro metallico dalla cappa aspirante e lavarlo con acqua e detergente liquido neutro in modo che possa ammorbidirsi.
• Sciacquarlo bene con acqua calda e lasciarlo asciugare.
• Dopo molti cicli di lavaggio è possibile che il filtro cambi colore. Ciò non costituisce motivo di reclamo da parte del cliente o di sostituzione di filtri metallici.

Avvertenza: con questa cappa aspirante è possibile acquistare opzionalmente un filtro ai carboni attivi con il codice articolo 10035566. A tal proposito si prega di visitare il sito web: www.elektronik-star.it

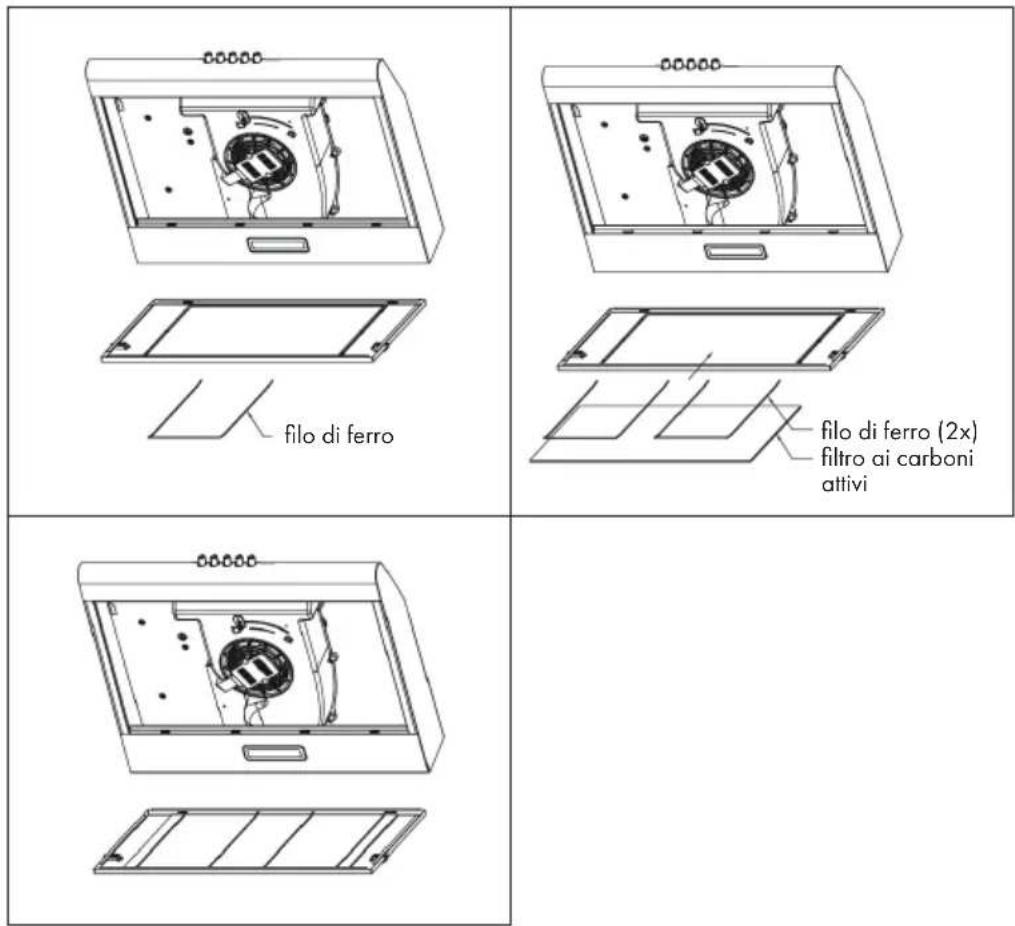

• Rimuovere il filtro antigrasso e il filo di ferro.
• Il filtro ai carboni attivi si trova sul tessuto metallico ed è fissato da due fili di ferro.
• Inserire il filtro ai carboni attivi o sostituirlo con uno nuovo.
  • Fissare nuovamente il filo di ferro e il filtro antigrasso.

Avvertenza: non è possibile lavare o riciclare il filtro ai carboni attivi. Va sostituito dopo circa 2-3 mesi d'utilizzo.

00000 filo di ferro 00000 filo di ferro (2x) filtro ai carboni attivi 00000

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. Rimuovere l'ostruzione.
	Il condensatore è guasto. Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire a luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La pala della ventola è danneggiata.		Sostituire la pala.
		Il motore non è fissato correttamente.	Fissare il motore.
		L'alloggiamento è allentato.	Fissare l'alloggiamento.
L'aria non viene aspirata correttamente.	La distanza tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distanza.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.

INDICAZIONI PER LA TUTELA DELL'AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10034859, 10034860, 10034861
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	42,9 kWh/Anno
Classe di efficienza energetica C
Efficienza fluidodinamica FDE	hood	9,4
Classe di efficienza fluidodinamica E
Efficienza luminosa LE	hood	35 Lux/W
Classe di efficienza luminosa A
Grado di separazione del grasso	GFFhood	76,2	%
Classe relativa al grado di separazione del grasso		C
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		112,2/166,1	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		52/60	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0	W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10034859, 10034860, 10034861
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	42,9 kWh/Anno
Fattore di incremento nel tempo f 1,7
Efficienza fluidodinamica FDE	hood	9,4
Indice di efficienza energetica EEI	hood	80,6
Volume del flusso d'aria misurato nel punto di massima efficienza	Q_BEP	103,1 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	223 Pa
Flusso d'aria massimo Q	max	166,1	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	67,7	W
Potenza nominale del sistema di illuminazione	W_L	1,5	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	45,8	Lux
Potenza assorbita misurata a dispositivo in standby	P_o	-	W
Potenza assorbita misurata a dispositivo spento	P_s	0	W
Livello di rumorosità	LWA	60	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:

Chal-Tec UK limited
