BEDIENUNGSANLEITUNG Capannina Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den folgenden QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Geräteübersicht 6

Abmessungen 7

Ventilationsmodi 8

Installation 9

Schalter und Funktionen 12

Wartung und Pflege 13

Installation eines Aktivkohlefilters (optional) 15

Fehlerbehebung 16

Hinweise zum Umweltschutz 17

Produktdatenblatt 18

Hinweise zur Entsorgung 20

Hersteller & Importeur (UK) 20

English 21

Español 39

Français 57

Italiano 75

TECHNISCHE DATEN

Artikelnummer 10034859, 10034860, 10034861
Stromversorgung 220-240 V ~ 50 Hz
Geräuschpegel 52-60 dB
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10035566 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dafür unsere Webseite: www.elektronik-star.de

SICHERHEITSHINWEISE

• Lesen Sie sich alle Hinweise vor der Benutzung sorgfältig durch und bewahren Sie die Bedienungsanleitung zum späteren Nachschlagen gut auf.
• Die Montagearbeiten dürfen nur von einer Elektrofachkraft oder einer qualifizierten Person durchgeführt werden. Bevor Sie die Dunstabzugshaube verwenden, stellen Sie sicher, dass die Spannung (V) und die auf der Dunstabzugshaube angegebene Frequenz (Hz) der Spannung und Frequenz der Stromversorgung in Ihrem Haushalt entsprechen.
• Für Schäden, die durch unsachgemäßen Gebrauch und unsachgemäße Installation entstehen, übernehmen wir keine Haftung.
• Kinder unter 8 Jahren dürfen die Dunstabzugshaube nicht benutzen.
• Das Gerät ist nicht für den kommerziellen Gebrauch, sondern nur für Gebrauch im Haushalt und in ähnlichen Umgebungen vorgesehen.
• Reinigen Sie das Gerät und den Filter regelmäßig, damit das Gerät immer effizient arbeitet.
• Ziehen Sie vor der Reinigung immer den Stecker aus der Steckdose.
• Reinigen Sie das Gerät genau wie in der Bedienungsanleitung angegeben.
• Verwenden Sie unter der Abzugshaube kein offenes Feuer.
• Falls das Gerät nicht normal funktioniert, wenden Sie sich an den Hersteller oder einen Fachbetrieb.
• Kinder ab 8 Jahren, psychisch, sensorisch und körperlich eingeschränkte Menschen dürfen das Gerät nur benutzen, wenn sie vorher von einer für sie verantwortlichen Aufsichtsperson ausführlich mit den Funktionen und den Sicherheitsvorkehrungen vertraut gemacht wurden und die damit verbundenen Risiken verstehen.
• Falls das Netzkabel oder der Stecker beschädigt sind, müssen sie vom Hersteller, einem autorisierten Fachbetrieb oder einer ähnlich qualifizierten Person ersetzt werden.
• Wenn die Dunstabzugshaube mit Herden verwendet wird, die Gas oder andere Brennstoffe verbrennen, muss eine ausreichende Belüftung des Raumes vorhanden sein.
• Flambieren Sie nicht unter der Abzugshaube.
• Achtung: Die Geräteoberfläche kann während des Betriebs heiß werden.

Wichtige Hinweise zur Installation

• Die Luft darf nicht in einen Abzug abgeleitet werden, der zum Absaugen von Rauchgasen von Gas- oder anderen Brennstoffen verwendet wird (gilt nicht für Geräte, die nur die Luft in den Raum zurückführen).
• Beachten Sie alle regionalen Vorschriften zum Einbau von Entlüftungsanlagen.

WARNUNG

Vergiftungsgefahr durch zurückgesaugte Abgase! Betreiben Sie das Gerät nicht im Abluftbetrieb, wenn es zusammen mit einer raumluftabhängigen Feuerstätte betrieben wird und keine ausreichende Luftzirkulation garantiert wird.

Raumluftabhängige Feuerstätten wie Gas-, Öl-, Holz- oder Kohleheizungen, Boiler oder Durchlauferhitzer beziehen die Luft aus dem Raum und führen sie durch ein Abluftrohr oder einen Kamin ins Freie. Im Abluftbetrieb wird der Küche und den benachbarten Räumen Luft entzogen. Ohne ausreichende Zuluft entsteht ein Unterdruck. Giftige Gase aus dem Kamin oder Abluftrohr können dabei in die Wohnräume zurückgesaugt werden.

• Achten Sie darauf, dass ausreichend Frischluftzufuhr garantiert ist und die Luft zirkulieren kann.
• Ein Zuluft-/Abluftmauerkasten reicht nicht aus, um die Einhaltung des Grenzwertes sicherzustellen.

Ein gefahrloser Betrieb ist nur dann möglich, wenn der Unterdruck am Standort der Feuerstätte 4 Pa (0,04 mbar) nicht überschreitet. Das erreichen Sie, wenn durch nicht-verschließbare Öffnungen in Türen und Fenstern in Verbindung mit einem Zuluft-/Abluftmauerkasten die zur Verbrennung benötigte Luft nachströmen kann. Lassen Sie sich in jedem Fall von einem Schornsteinfegermeister beraten und den gesamten Lüftungsverbund des Hauses beurteilen. Er kann ihnen gegebenenfalls die nötigen Maßnahme zur Belüftung nennen.

Wird die Dunstabzugshaube ausschließlich im Umluftbetrieb eingesetzt, ist der Betrieb ohne Einschränkung möglich.

Wichtige Hinweis zur Demontage des Geräts

• Die Demontage gleicht der Installation/Montage in umgekehrter Reihenfolge.
- Nehmen Sie sich bei der Demontage eine zweite Person zu Hilfe, um Verletzungen zu vermeiden.

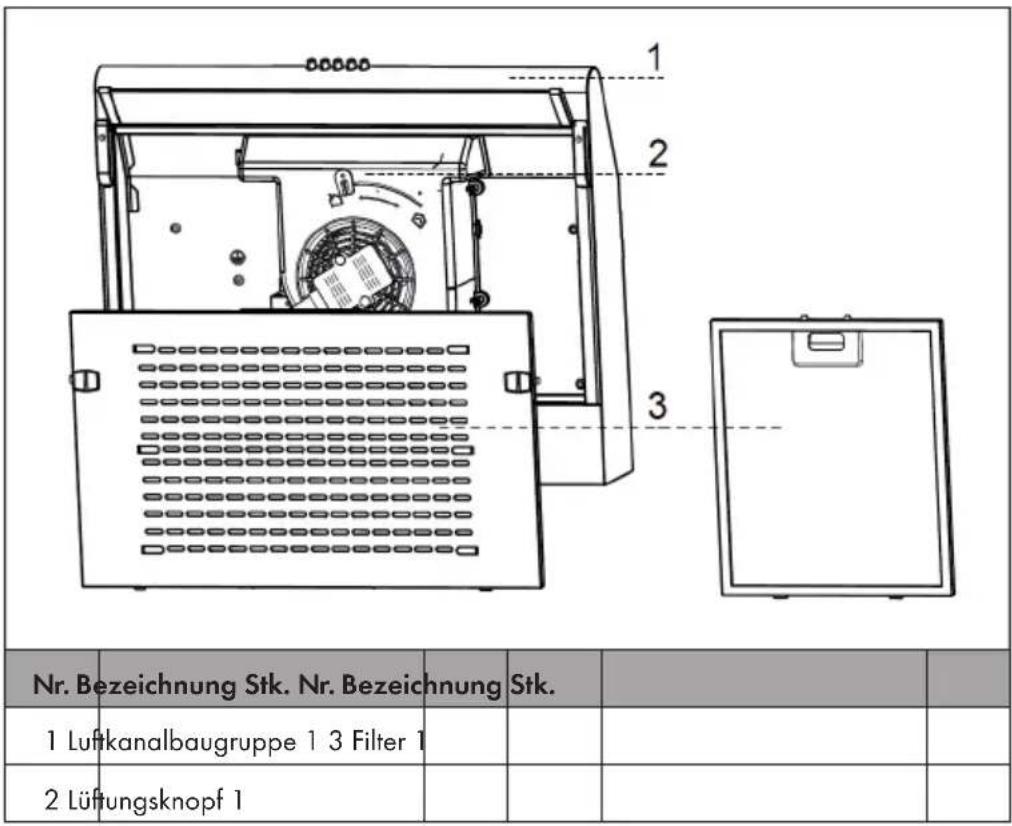

GERÄTEÜBERSICHT

1 2 3 Nr. Bezeichnung Stk. Nr. Bezeichnung Stk. 1 Luftkanalbaugruppe 1 3 Filter 1 2 Lüftungsknopf 1

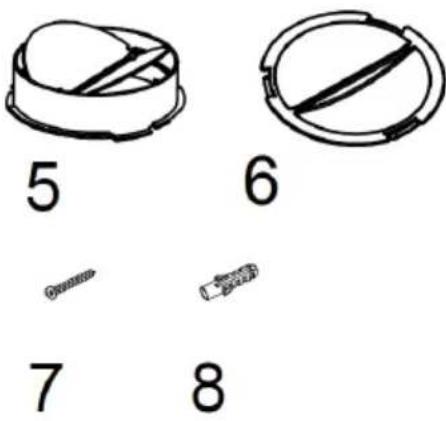

	Nr. Bezeichnung Stk.
	5 Absperrventil 1
	6 Auslassventil 1
	7 Schrauben 5*49 mm 4
	8 Dübel 4

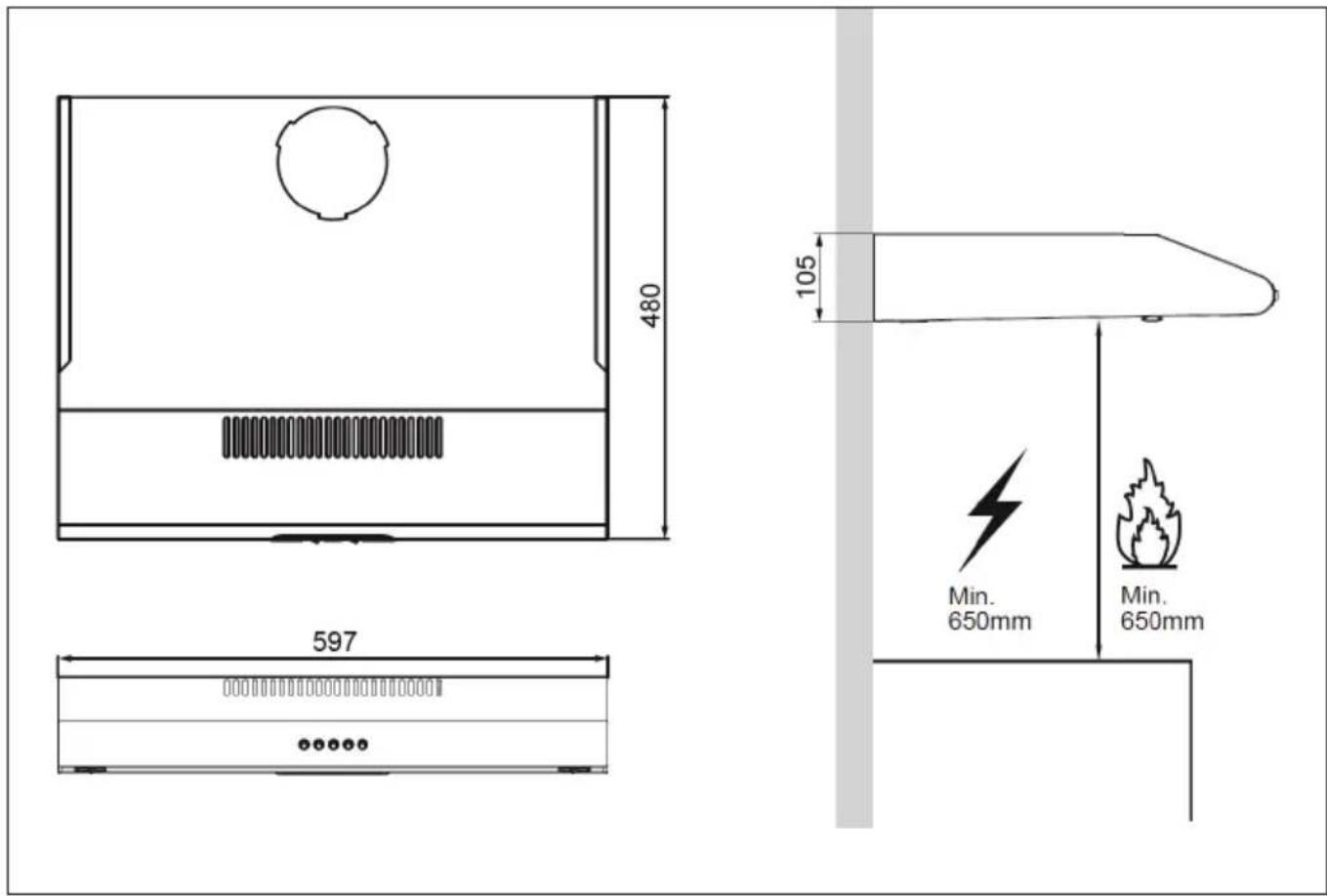

ABMESSUNGEN

X	597 mm
F	105 mm

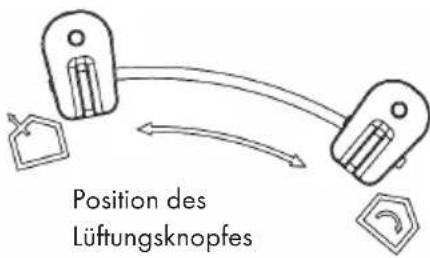

VENTILATIONSMODI

Abluftbetrieb Umluftbetrieb
		Abluftbetrieb: Drehen Sie den Lüftungsknopf auf diese Position.
		Umluftbetrieb: Drehen Sie den Lüftungsknopf auf diese Position.

Hinweis: Wenn Sie sich für den Abluftbetrieb entscheiden, installieren Sie das Absperrventil an der Entlüftungsöffnung.

So Installieren Sie das Absperrventil

Halten Sie das Absperrventil mit den Händen fest und richten Sie es der Entlüftungsöffnung aus. Setzen Sie das Absperrventil ein und drehen Sie es, bis drei Winkel des Ventils festsitzen.

INSTALLATION

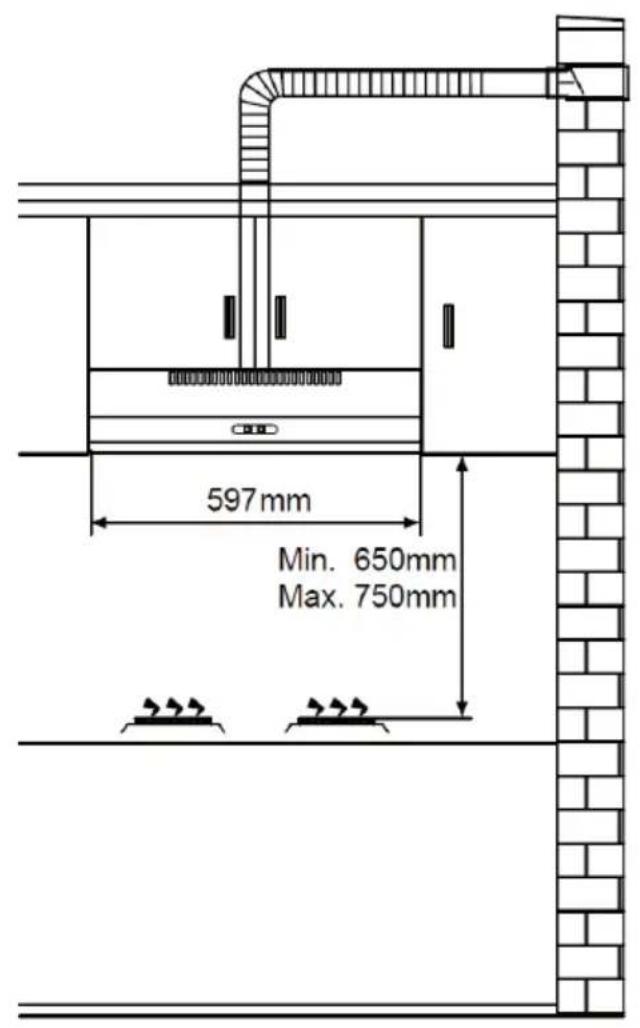

Vorbereitungen

Falls sie über einen Abzug nach außen verfügen, können Sie die Abzugshaube wie auf dem Bild dargestellt installieren. Der Abzugskanal sollte einen Durchmesser von mindestens 150 mm haben und aus Emaille, Aluminium oder einem flexiblen, hitzebeständigen Rohr bestehen.

Hinweis: Die Abzugshaube sollte in einer Höhe von 65-75 cm über dem Kochfeld angebracht werden.

597 mm Min. 650mm Max. 750mm

Installation mit Außenentlüftung

Hinweis: Beachten Sie die Sicherheitshinweise zur Bedienung des Gerätes, wenn die Luft nach außen abgeführt wird. Wenn die Dunstabzugshaube gleichzeitig mit einem Gerät in Betrieb ist, das seine Energie aus einer anderen Quelle als Strom bezieht, darf der Unterdruck im Raum 4 Pa nicht übersteigen (4 x 10-5 Bar).

Installation mit Innenentlüftung

Falls Sie nicht über einen Außenabzug verfügen, benötigen Sie kein Abluftrohr. Die Installation entspricht der Installation mit Außenentlüftung.

Wichtige Hinweise für die Installation von Abluftrohren

Die folgenden Regeln müssen strikt eingehalten werden, um eine optimale Luftabsaugung zu gewährleisten. Die Nichtbeachtung dieser Anweisungen reduziert die Leistung und erhöht den Geräuschpegel der Dunstabzugshaube.

• Verlegen Sie das Abluftrohr möglichst kurz und gerade.
• Verwenden Sie kein kleineres Abluftrohr und engen Sie es nicht ein.
• Bei Verwendung von flexiblen Rohren ist das Rohr immer straff zu montieren, um den Druckverlust zu minimieren.
• Alle Installationsarbeiten dürfen nur von einer Elektrofachkraft oder einer dazu befähigten Person durchgeführt werden.
• Schließen Sie das Abluftrohr der Dunstabzugshaube nicht an ein vorhandenes Lüftungssystem an, das für ein anderes Gerät verwendet wird, beispielsweise einen Kamin.
• Der Winkel der Biegung des Abluftrohrs sollte nicht kleiner als 120° sein. Richten Sie das Rohr horizontal aus. Alternativ sollte das Rohr vom Ausgangspunkt nach oben gehen und zu einer Außenwand geführt werden.
• Achten Sie nach der Installation darauf, dass die Dunstabzugshaube waagerecht steht, um eine einseitige Fettansammlung zu vermeiden.
• Stellen Sie sicher, dass das für die Installation ausgewählten Abluftrohr den einschlägigen Normen entspricht und feuerbeständig ist.

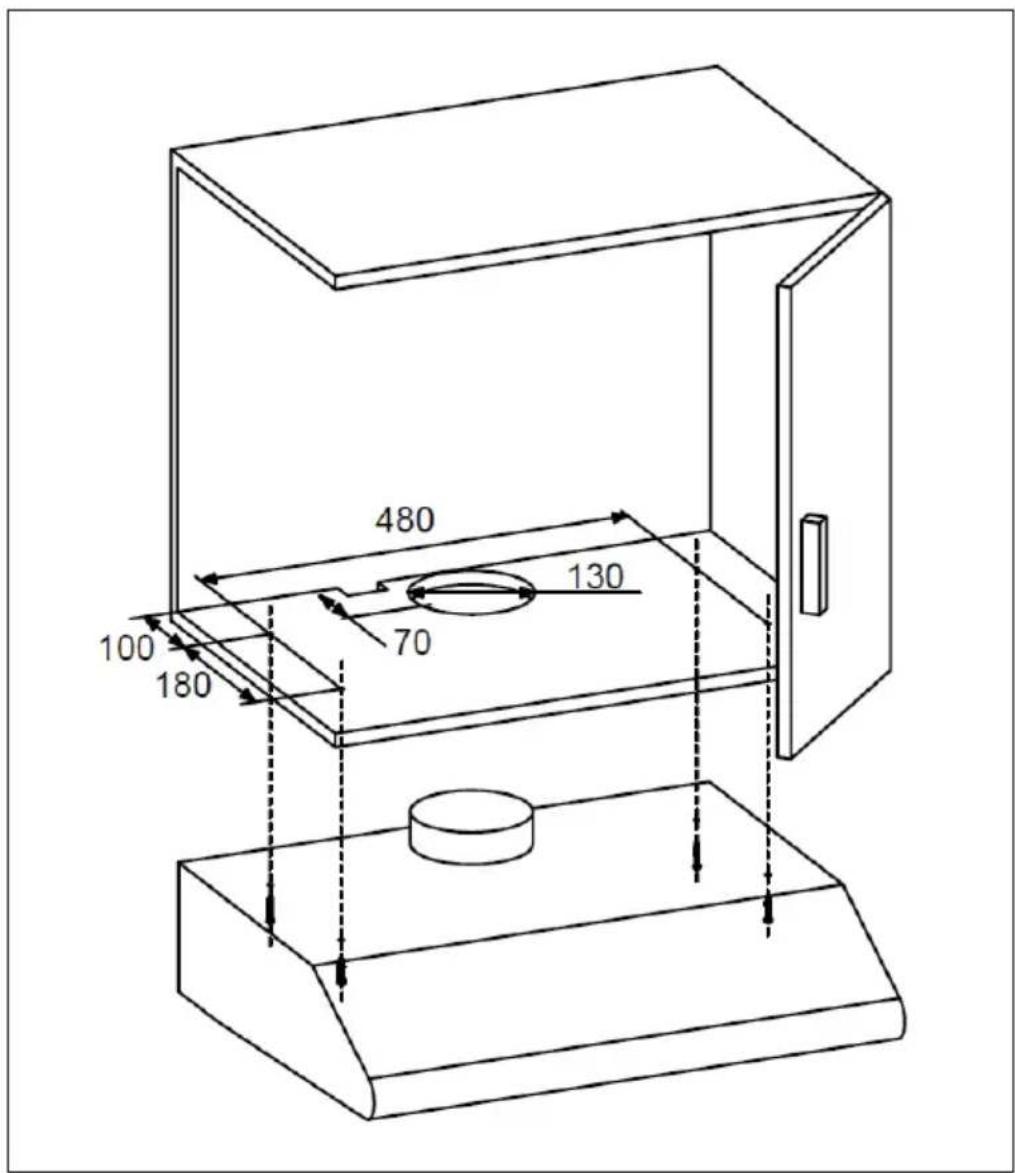

Installation unter einem Hängeschrank

Bohren Sie ein Loch mit einem Durchmesser von 130 mm und vier Löcher mit einem Durchmesser von 3,5 mm, wie unter auf dem Bild dargestellt.

Hinweis: Wenn Ihre Dunstabzugshaube im Umluftbetrieb arbeitet, ist es nicht notwendig, ein Loch zu bohren!

480 130 70 100 180

Befestigen Sie die Dunstabzugshaube mit den 4 Schrauben am Hängeschrank. Überprüfen Sie den korrekten Sitz Ihrer Befestigungen bringen Sie die Dunstabzugshaube in Position und ziehen Sie die Schrauben an.

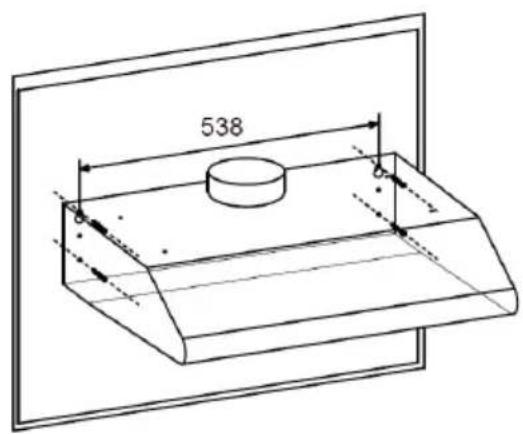

Installation an der Wand

1 Bohren Sie zwei Löcher mit einem Durchmesser von 10 mm in einem Abstand vom 538 mm in die Wand, wie auf dem Bild dargestellt. Achten Sie darauf, dass sich die Haube direkt über dem Kochfeld befindet.

538

2 Stecken Sie zwei der mitgelieferten Kunststoffdübel in die Löcher.
3 Setzen Sie zwei Schrauben in beiden Kunststoffdübel ein und lassen Sie die Schrauben beim Anziehen etwa 3 mm aus der Wand herausragen.
4 Hängen Sie die Dunstabzugshaube an den beiden Schrauben auf und markieren Sie die unteren beiden Schraubenpositionen.
5 Entfernen Sie die Dunstabzugshaube, bohren Sie die unteren beiden Schraubenlöcher und setzen Sie die restlichen beiden Kunststoffdübel ein.
6 Montieren Sie die Haube an den oberen Schrauben, setzen Sie die unteren Schrauben ein und ziehen Sie alle Schrauben fest.

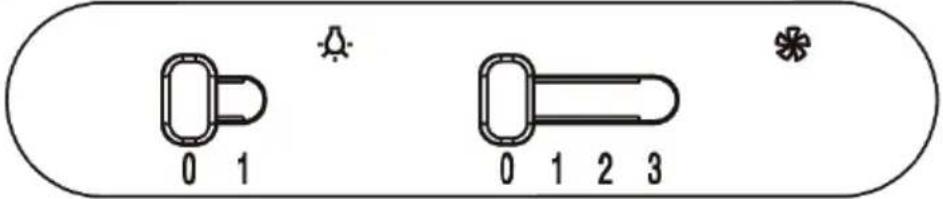

SCHALTER UND FUNKTIONEN

1	Motor ein/aus
	Niedrige Geschwindigkeit
	Mittlere Geschwindigkeit
	Hohe Geschwindigkeit
	Licht ein/aus

	0 Licht aus
	1 Licht an
	0 Motor aus
	1 Niedrige Geschwindigkeit
	2 Mittlere Geschwindigkeit
	3 Hohe Geschwindigkeit

WARTUNG UND PFLEGE

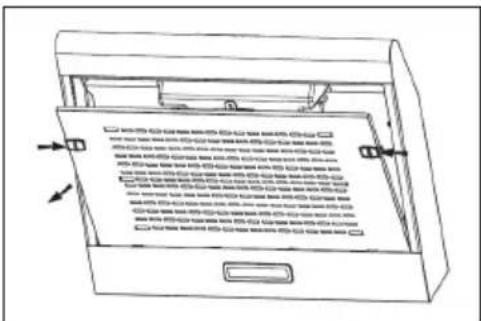

Licht austauschen

1 Schalten Sie die Dunstabzugshaube aus und trennen Sie die Dunstabzugshaube, vom Netz, indem Sie den Netzstecker ziehen oder die Sicherung ausschalten.
2 Entfernen Sie den Fettfilter.

3 Entfernen Sie die Leuchte, indem Sie ihre Befestigung vom Haubenkörper lösen (dies kann die Anwendung von Druck oder Kraft erfordern).
4 Ziehen Sie den Stecker der Leuchte ab.
5 Ersetzen Sie die Leuchte durch eine neue des gleichen Typs und stellen Sie sicher, dass Sie die Leuchte mit dem Lichtkabel richtig verbinden.
6 Schließen Sie die Stromversorgung durch Einstecken des Netzsteckers oder durch Einschalten der Sicherung wieder an.

Ersatzleuchtmittel

Max. Leistung	Spannung Abmessungen: 33,2 mm x 120 mm		ILCOS D code
1.5 W 220-240 V			DSH-1.5-S-33.2/120

Allgemeine Hinweise zur Reinigung

Schalten Sie die Dunstabzugshaube vor der Reinigung und Wartung aus und ziehen Sie den Stecker aus der Steckdose. Die Außenflächen sind anfällig für Kratzer und Flecken. Benutzen Sie daher zur Reinigung keine Scheuermittel und wischen Sie Rückstände von alkalischen oder saure Substanzen (Zitronensaft, Essig) nach der Reinigung umgehend weg.

Edelstahloberflächen

Der Edelstahl muss regelmäßig gereinigt werden, um eine lange Lebensdauer zu gewährleisten. Verwenden Sie dazu Edelstahlreiniger. Wischen Sie immer entlang der Maserung des Edelstahls, um zu verhindern, dass kreuzende Kratzspuren entstehen.

Bedienfeldoberfläche

Das Bedienfeld kann mit einem feuchten Lappen und einem milden Geschirrspülmittel gereinigt werden. Vergewissern Sie sich vor der Reinigung, dass das Tuch sauber und gut ausgewrungen ist. Verwenden Sie ein trockenes, weiches Tuch, um überschüssige Feuchtigkeit nach der Reinigung zu entfernen.

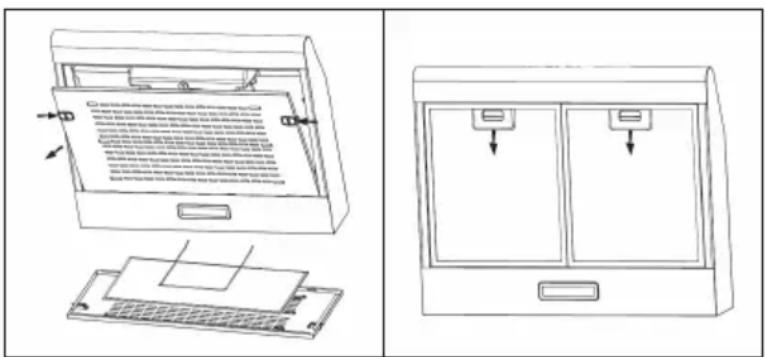

Monatliche Reinigung der Fettfilter

Reinigen Sie den Filter jeden Monat, um Brandgefahr zu vermeiden. Der Filter sammelt Fett, Rauch und Staub und beeinflusst somit die Effizienz der Dunstabzugshaube. Wenn der Filter nicht gereinigt wird, sammeln sich dort Fettreste.

• Entfernen Sie den Metallfilter von der Dunstabzugshaube und waschen Sie ihn mit Wasser und neutralem Flüssigwaschmittel, so dass er einweichen kann.
• Mit warmem Wasser gründlich abspülen und trocknen lassen.
• Der Metallfilter kann nach mehreren Waschgängen seine Farbe ändern. Dies ist kein Grund für Kundenreklamationen oder den Austausch von Metallfiltern.

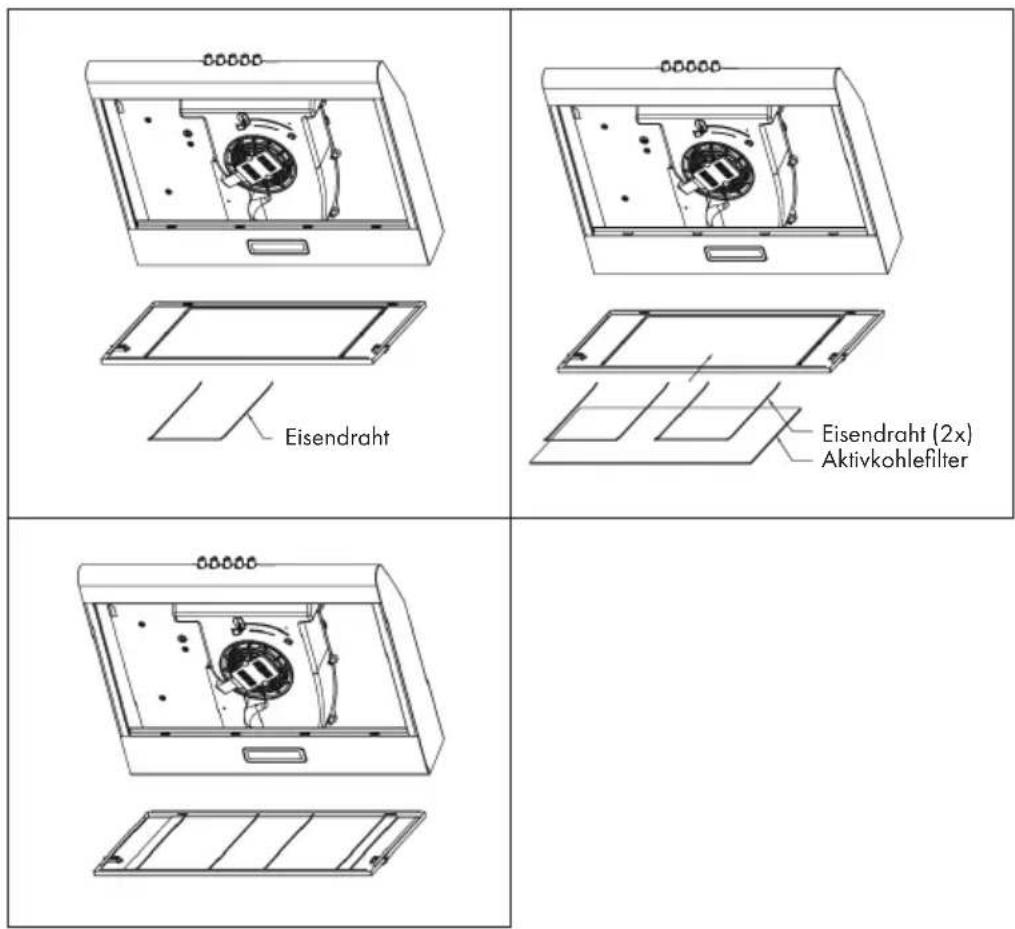

Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10035566 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dafür unsere Webseite: www.elektronik-star.de

• Entfernen Sie den Fettfilter und den Eisendraht.
• Der Aktivkohlefilter befindet sich auf dem Metallgewebe und wird durch zwei Eisendrähte fixiert.
• Setzen Sie den Aktivkohlefilter ein oder ersetzen Sie den alten Aktivkohlefilter durch einen neuen.
• Befestigen Sie den Eisendraht und den Fettfilter wieder.

Hinweis: Der Aktivkohlefilter kann nicht gewaschen oder recycelt werden. Sie sollte ihn nach ca. 2-3 Monaten Gebrauch austauschen.

00000 Eisendraht 00000 Eisendraht (2x) Aktivkohlefilter 00000

FEHLERBEHEBUNG

Fehler Mögliche Ursache	Lösung
Das Licht ist an, aber der Motor läuft nicht.	Die Lüftung ist blockiert. Entfernen Sie die Blockade.
	Der Kondensator ist kaputt.	Lassen Sie den Kondensator ersetzen.
	Der Motor ist kaputt. Lassen	Sie den Motor ersetzen.
	Der Motor riecht merkwürdig.	Lassen Sie den Motor ersetzen.
Das Licht ist aus und der Motor läuft nicht.	Das Licht ist kaputt. Lassen Sie das Licht ersetzen.
	Der Stecker ist lose. Stecken	Sie den Stecker fest in die Steckdose.
Das Gehäuse vibriert. Das Rotorblatt des Lüfters ist beschädigt.		Ersetzen Sie das Blatt.
		Der Motor sitzt nicht fest. Befestigen Sie den Motor.
		Das Gehäuse hängt lose. Befestigen Sie das Gehäuse.
Die Luft wird nicht richtig abgesaugt.	Der Abstand zwischen Herd und Abzugshaube ist zu groß.	Verringern Sie den Anstand.
	Zu starke Luftzirkulation durch offene Fenster und Türen.	Achten Sie darauf, dass kein Durchzug entsteht.

HINWEISE ZUM UMWELTSCHUTZ

• Achten Sie während des Kochens auf eine ausreichende Luftzufuhr, damit die Dunstabzugshaube effizient und mit einem geringen Betriebsgeräusch arbeiten kann.
• Passen Sie die Gebläsedrehzahl an die beim Kochen entstehende Dampfmenge an. Verwenden Sie den Intensivmodus nur bei Bedarf. Je niedriger die Gebläsedrehzahl ist, desto weniger Energie wird verbraucht.
• Wenn beim Garen große Mengen Dampf entstehen, wählen Sie rechtzeitig eine höhere Gebläsedrehzahl. Wenn sich der Kochdampf bereits in der Küche verteilt hat, muss die Dunstabzugshaube länger betrieben werden.
• Schalten Sie die Dunstabzugshaube aus, wenn Sie sie nicht mehr benötigen.
• Schalten Sie die Beleuchtung aus, wenn Sie diese nicht mehr benötigen.
• Reinigen Sie den Filter in regelmäßigen Abständen und tauschen Sie ihn ggf. aus, um die Effektivität des Lüftungssystems zu erhöhen und Brandgefahr zu vermeiden.
• Setzen Sie beim Kochen immer den Deckel auf, um Kochdampf und Kondenswasser zu reduzieren.

PRODUKTDATENBLATT

Angaben nach Verordnung (EU) Nr. 65/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Artikelnummer	10034859, 10034860, 10034861
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	42,9 kWh/Jahr
Energieeffizienzklasse C
fluiddynamische Effizienz FDE	hood	9,4
Klasse für die fluiddynamische Effizienz		E
Beleuchtungseffizienz LE	hood	35 Lux/W
Beleuchtungseffizienzklasse A
Fettabscheidegrad GFE	hood	76,2 %
Klasse für den Fettabscheidegrad		C
Luftstrom bei minimaler und bei maximaler Geschwindigkeit im Normalbetrieb, ausgenommen den Betrieb auf der Intensivstufe oder Schnelllaufstufe		112,2/166,1	m^3/h
Luftstrom im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	m^3/h
A-bewertete Luftschallemissionen bei minimaler und maximaler verfügbarer Geschwindigkeit im Normalbetrieb		52/60	dB
A-bewertete Luftschallemissionen im Betrieb auf der Intensivstufe oder Schnelllaufstufe		-	dB
Leistungsaufnahme im Aus-Zustand	Po	0	W
Leistungsaufnahme im Bereitschaftszustand	Ps	-	W
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

Angaben nach Verordnung (EU) Nr. 66/2014

Mess- und Berechnungsmethoden nach EN 61591:1997+A1:2006+A2:2011+A11:201

4+A12:2015

Artikelnummer	10034859, 10034860, 10034861
Bezeichnung Symbol Wert Einheit
Jährlicher Energieverbrauch AEC	hood	42,9 kWh/Jahr
Zeitverlängerungsfaktor f 1,7
Fluiddynamische Effizienz FDE	hood	9,4
Energieeffizienzindex EEI	hood	80,6
Gemessener Luftvolumenstrom im Bestpunkt	Q_BEP	103,1 m^3/h
Gemessener Luftdruck im Bestpunkt	PBEP	223	Pa
Maximaler Luftstrom	Q_max	166,1	m^3/h
Gemessene elektrische Eingangsleistung im Bestpunkt	WBEP	67,7	W
Nennleistung des Beleuchtungssystems	W_L	1,5	W
Durchschnittliche Beleuchtungsstärke des Beleuchtungssystems auf der Kochoberfläche	Emiddle	45,8	Lux
Gemessene Leistungsaufnahme im Bereitschaftszustand	P_o	-	W
Gemessene Leistungsaufnahme im Aus-Zustand	Ps	0	W
Schallleistungspegel	LWA	60	dB
Kontaktangaben	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Deutschland

HINWEISE ZUR ENTSORGUNG

Wenn es in Ihrem Land eine gesetzliche Regelung zur Entsorgung von elektrischen und elektronischen Geräten gibt, weist dieses Symbol auf dem Produkt oder auf der Verpackung darauf hin, dass dieses Produkt nicht im Hausmüll entsorgt werden darf. Stattdessen muss es zu einer Sammelstelle für das Recycling von elektrischen und elektronischen Geräten gebracht werden. Durch regelkonforme Entsorgung schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen vor negativen Konsequenzen. Informationen zum Recycling und zur Entsorgung dieses Produkts, erhalten Sie von Ihrer örtlichen Verwaltung oder Ihrem Hausmüllentsorgungsdienst.

HERSTELLER & IMPORTEUR (UK)

Hersteller:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland.

Importeur für Großbritannien:

Chal-Tec UK limited

Numéro d'article 10034859, 10034860,	10034861
Alimentation 220-240 V ~ 50 Hz
Niveau sonore 52-60 dB
Hinweis: Zu dieser Dunstabzugshaube können Sie unter der Artikelnummer 10035566 zusätzlich einen Aktivkohlefilter erwerben. Besuchen Sie dafür unsere Webseite: www.elektronik-star.de
