BEDIENUNGSANLEITUNG 10030300 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Klarstein Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung.

Inhalt

Sicherheitshinweise 3

Montage 4

Bedienung 10

Reinigung und Wartung 13

Fehlerbehebung 14

Hinweise zur Entsorgung. 15

Konformitätserklärung 15

Sicherheitshinweise

- Diese Bedienungsanleitung dient zu Ihrer Sicherheit. Lesen Sie Anleitung sorgfältig und bewahren Sie diese Anleitung stets gut auf, damit Sie jederzeit darauf zurückgreifen können.

Kinder im Haushalt

• Kleine Kinder müssen vom Gerät fern gehalten werden. Sie müssen beaufsichtigt werden, so dass sie die heißen Teile nicht berühren.
• Dieses Gerät darf von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen, sensorischen und geistigen Fähigkeiten und Kenntnissen verwendet werden, wenn sie in die sichere Verwendung des Gerätes eingewiesen wurden und die damit verbundenen Gefahren verstehen.
• Halten Sie das Gerät und das Netzkabel außerhalb der Reichweite von Kindern, die jünger als 8 Jahre sind.

Allgemein

• Das Gerät ist nur für den Hausgebrauch bestimmt.
• Die zugänglichen Teile können während des Betriebs heiß werden.
- Flambieren Sie unter der Dunstabzugshaube nicht.
- Überprüfen Sie den Netzstecker und das Netzkabel regelmäßig. Falls das Netzkabel beschädigt ist, muss es vom Hersteller bzw. dem Kundendienst ersetzt werden, um Gefahren abzuwenden.
- Lassen Sie das Netzkabel nicht mit heißen Teilen des Gerätes in Berührung kommen.
- Achten Sie darauf, dass das Netzkabel sich nicht unter oder im Gerät verfängt, um Schäden am Netzkabel zu vermeiden.
- Montieren Sie das Gerät nicht im Freien, an einem feuchten Ort oder in einem Bereich, der von Wasserlecks betroffen sein kann, z. B. unter oder neben einer Spüle. Lassen Sie das Gerät im Falle eines Wasserschadens vollständig trocknen.

Reinigung

• Verwenden Sie in der Nähe des Gerätes keine entflammbaren Sprays.
• Entsorgen Sie das Verpackungsmaterial sorgfältig.
• Geben Sie bei der Verwendung und Reinigung des Gerätes Acht. Lesen Sie das Kapitel zu „Reinigung und Pflege“.
• Zur Reinigung darf kein Dampfreiniger verwendet werden.

Montage

• Die Montage darf nur durch einen qualifizierten Elektriker oder eine anderweitig qualifizierte Person erfolgen. Die Montage muss korrekt unter der Befolgung der Herstelleranleitung erfolgen.
• Das Gerät ist nicht dazu bestimmt, mit einer externen Zeitschaltuhr oder einer separaten Fernbedienung gesteuert zu werden.
• In der festen Verdrahtung muss die Möglichkeit einer Schaltkreisunterbrechung gemäß den Verdrahtungsrichtlinien gegeben sein.
• Informieren Sie sich über die örtlichen Bestimmungen zu Rauchabzügen. Schließen Sie die Dunstabzugshaube nicht an einen Kaminschacht oder einen Heißluftkanal an. Überzeugen Sie sich, dass die Raumbelüftung mit den örtlichen Bestimmungen konform ist. Gewährleisten Sie, dass das

Volumen des Anzapfstroms des Gerätes nicht 4 Pa (0,04 mbar) übersteigt. Der Raum muss angemessen belüftet sein, wenn die Dunstabzugshaube gleichzeitig mit Geräten betrieben wird, die Gas oder andere Brennstoffe verbrennen. Die Luft darf nicht in eine Abzugsleitung abgeführt werden, die als Rauchabzug für Geräte verwendet wird, die Gas oder andere Brennstoffe verbrennen. Gesetzliche Regelungen bezüglich Abzügen müssen befolgt werden.

• Schalten Sie vor dem Anschluss des Gerätes die Stromversorung aus. Überprüfen Sie, ob die Versorgungsspannung mit der Nennspannung auf dem Typenschild Ihres Gerätes übereinstimmt
• Während einer elektrostatischen Entladung (z. B. einem Gewitter) kann das Gerät den Betrieb einstellen. Dies stellt keine Gefahr oder einen Schaden dar. Trennen Sie die Stromversorgung zum Gerät ab und verbinden Sie es nach einer Minute wieder.
• Benutzen Sie das Gerät nicht, wenn es Anzeichen von Beschädigungen oder Fehlern gibt. Setzen Sie sich in dem Fall mit dem Kundendienst in Verbindung.

Montage

Für das Modell ohne Glas (10030272)

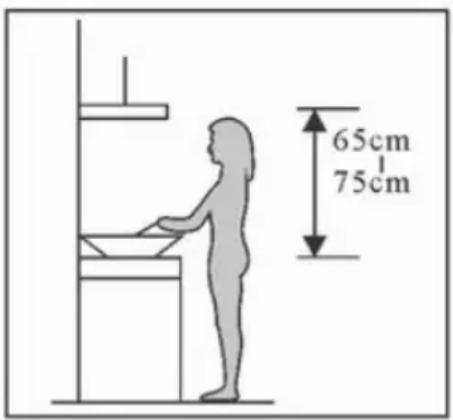

1. Der Abstand zwischen der Kochfläche und der untersten Kante der Dunstabzugshaube muss 65-75 cm betragen (siehe Bild 1)
2. Ist die Höhe festgelegt, bringen Sie die Verankerung an der entsprechenden Stelle an. Dazu müssen Sie zuerst Bohrungen setzen (Sie benötigen eine Bohrmaschine, passende Bohrer, Dübel und Schrauben) und anschließend die Verankerung mit den Schrauben an der Wand befestigen.
3. Nachdem die Verankerung befestigt ist, bringen Sie nach dem ähnlichen Verfahren die innenliegende Halterung für die Kaminverblendung an (siehe Bild 2). Achten Sie bitte auf den richtigen Abstand (messen Sie bitte den Abstand aus), da die Kaminverblendung später an der Klammer befestigt wird. Fixieren Sie bitte die außenliegende Klammer für die Kaminverblendung an der Außenseite der Verblendung und überprüfen Sie, ob die innere Kaminverblendung in der Höhe frei beweglich ist. Als nächstes installieren Sie die Rohrverbindung und die Kaminverblendung auf der Haube. Siehe hierzu Bild 3.

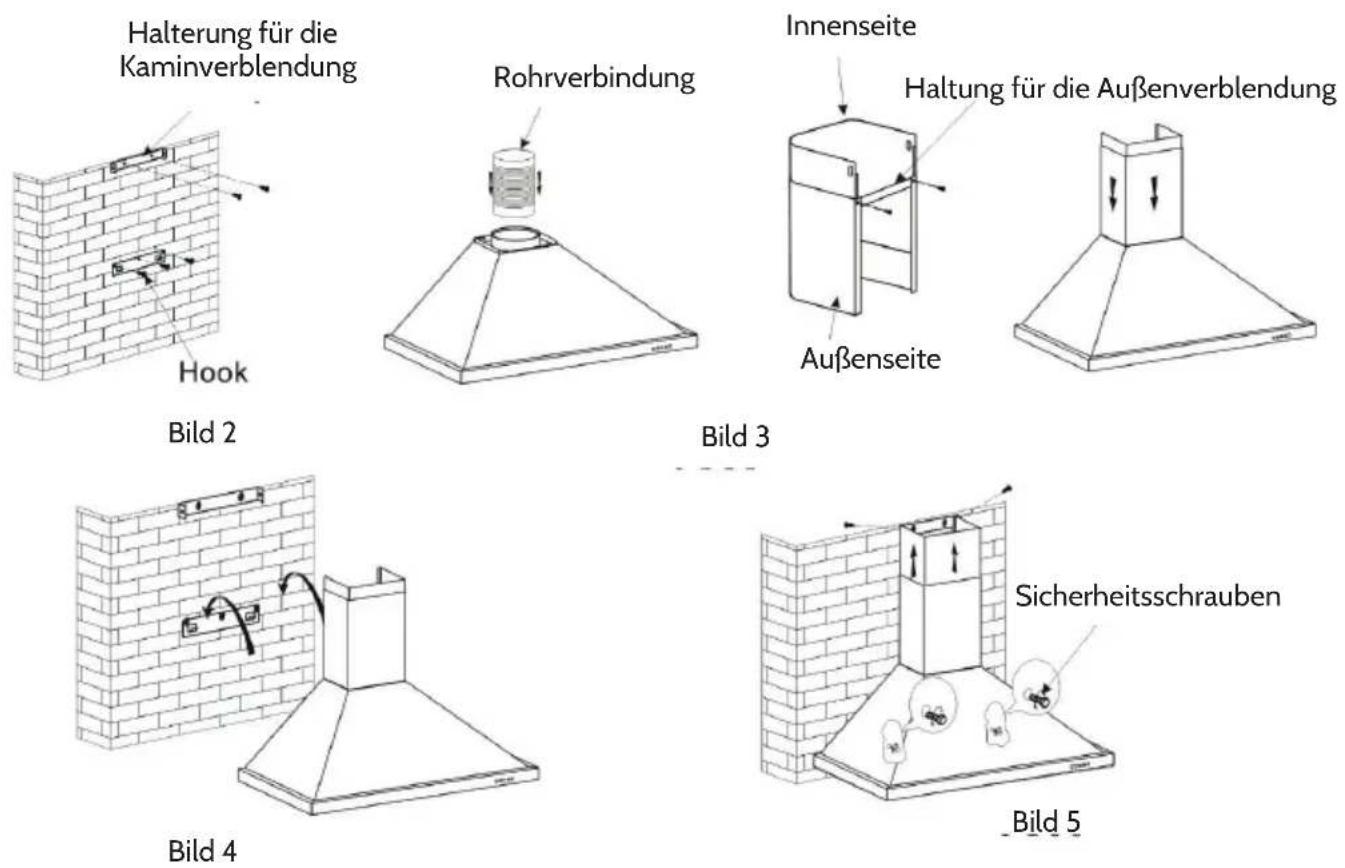

4. Setzen Sie die Haube auf die Verankerung (siehe Bild 4).
5. Stellen Sie die richtige Höhe der inneren Kaminverblendung so ein, dass die Halterungen übereinstimmen und fixieren Sie diese. Danach können Sie die Haube mit den Sicherheitsschrauben befestigen (siehe Bild 5).

Anmerkung: Bitte beachten Sie, dass die zwei Sicherungskappen sich auf der Rückseite des Gehäuses befinden.

65cm 75cm

Bild 1

Für das Model mit Glas (10030273)

1. Die Distanz zwischen der Kochfläche und der untersten Kante der Dunstabzugshaube muss 65-75 cm betragen (siehe Bild 1)

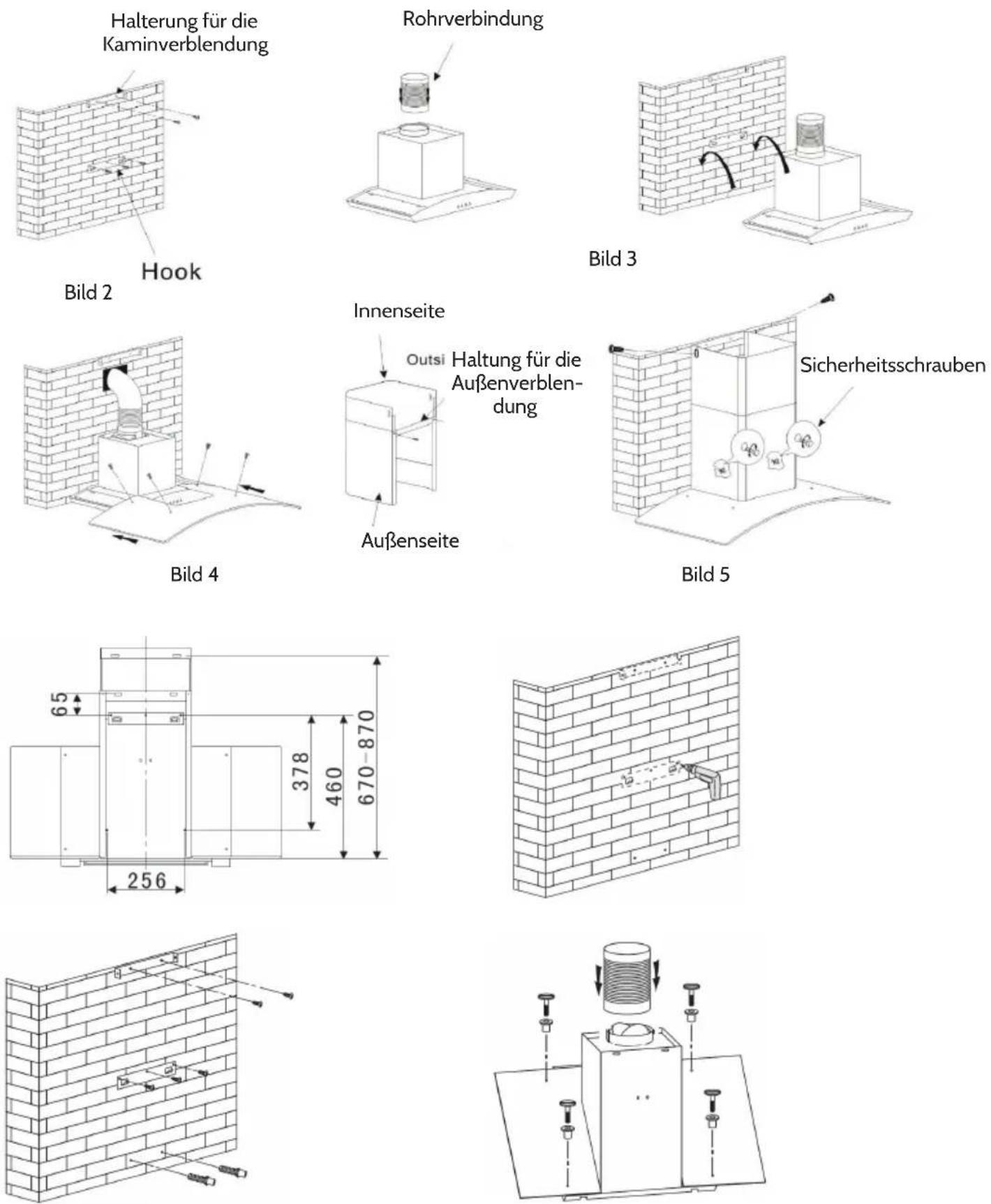

2. Ist die Höhe definiert, bringen Sie die Verankerung an der entsprechenden Stelle an. Dazu müssen Sie zuerst Bohrungen setzen (Sie benötigen eine Bohrmaschine, passende Bohrer, Dübel und Schrauben) und anschließend die Verankerung mit den Schrauben an der Wand befestigen. Nachdem die Verankerung fixiert ist, bringen Sie nach dem ähnlichen Verfahren die innenliegende Halterung für die Kaminverblendung an (siehe Bild 2). Achten Sie bitte auf den richtigen Abstand (messen Sie bitte den Abstand aus), da die Kaminverblendung später an der Klammer befestigt wird.

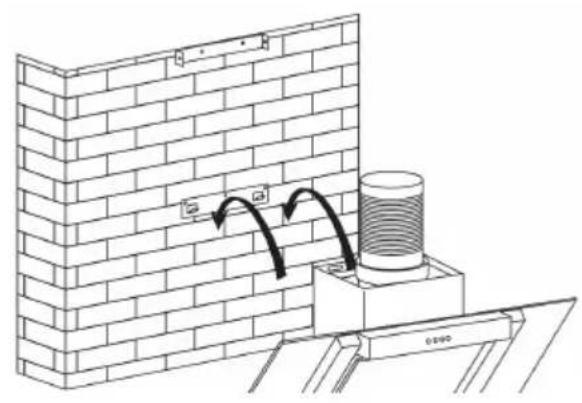

3. Sie die Rohrverbindung und setzen Sie Die Haube auf die Verankerung (siehe Bild 6).
4. Setzen Sie das Glasteil richtig ein und fixieren Sie diese mit den passenden Schrauben. Führen Sie das Ende der Rohrverbindung ins Freie. Bitte Beachten Sie, dass eine dafür notwendige Öffnung vorhanden sein muss.
5. Stellen Sie die richtige Höhe der inneren Kaminverblendung ein so, dass die Klammern übereinstimmen und fixieren Sie diese. Danach können Sie die Haube mit den Sicherheitsschrauben fixieren(siehe Bild 7).

Anmerkung: Bitte beachten Sie, dass die zwei Sicherheitsventile sich auf der Rückseite des Gehäuses befinden.

1. Achten Sie vor der Montage darauf, dass der Bereich sauber ist, um das Einsaugen von Rückständen von Holzsplittern und Staub zu vermeiden.
2. Die Dunstabzugshaube darf sich keinen Abzug mit einem gasbetriebenen Gerät, einem Ofen oder anderer zugeführter heißer Abluft teilen.
3. Die Biegung des Abluftrohrs 120° nicht überschreiten. Das Rohr kann parallel zum oder über dem Ausgang spunkt geführt werden und dann zur Wand geführt werden.

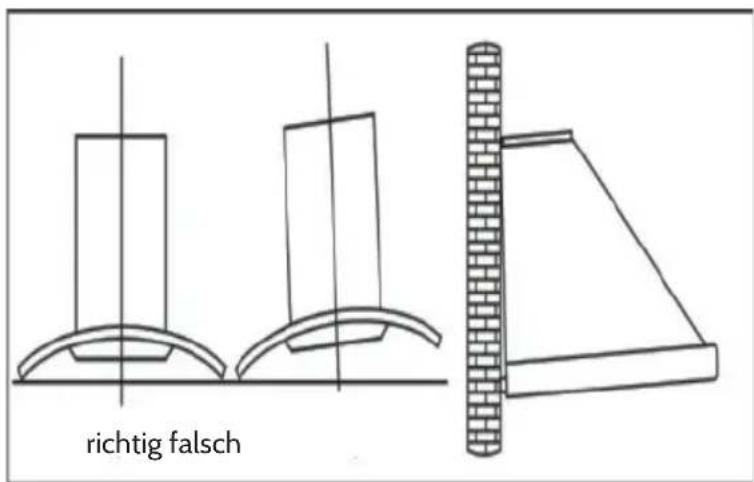

4. Gewährleisten Sie nach der Montage, dass die Abzugshaube waagerecht ist, um die Ansammlung von Fettrückständen auf einer bestimmten Seite zu vermeiden.

richtig falsch

Für das Model 10031905

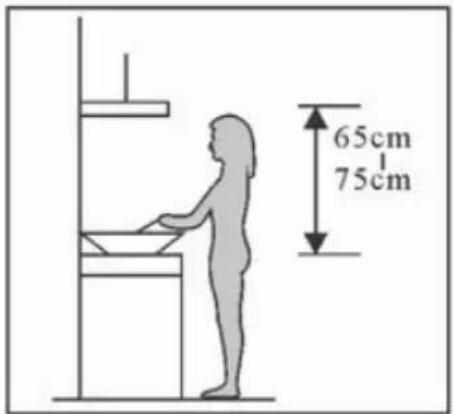

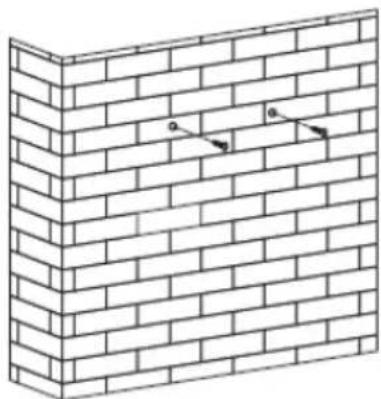

1. Die Distanz zwischen der Kochfläche und der untersten Kante der Dunstabzugshaube muss 65-75 cm betragen.

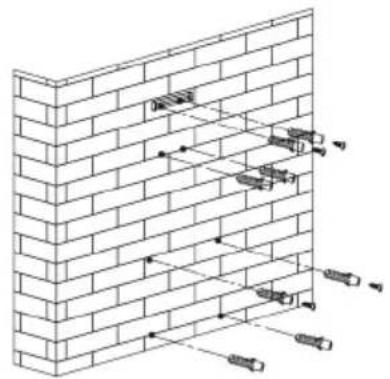

2. Ist die Höhe definiert, bringen Sie die Verankerungs- chrauben an der entsprechenden Stellen an. Dazu müssen Sie zuerst Bohrungen für die 8 Löcher setzen (Sie benötigen eine Bohrmaschine, passende Bohrer, Dübel und Schrauben). Bringen Sie die Dübel und die Verankerungsschrauben an.
3. Hängen Sie die Dunstabzugshaube ein.
4. Verwenden Sie 2 Schrauben (4x30 mm), um die Sicherheitsverriegelungen an der Dunstabzugshaube an der Wand zu befestigen. (Bild 4)

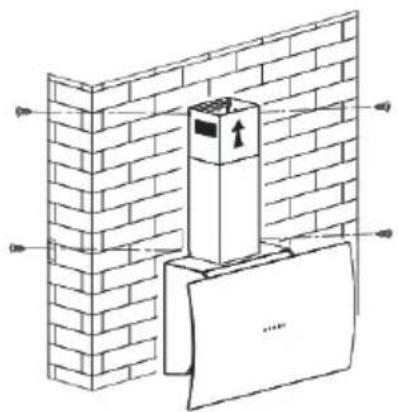

5. Setzten Sie den Innenkamin in die Halterung des Außenkamins. (siehe Bild 5).
6. Setzen Sie den montierten Kamin auf die Dunstabzugshaube. Befestigen Sie den Außenkamin mit 2 Schrauben (4x8 mm) an der Dunstabzugshaube. Anschließend befestigen Sie die Außenkaminhalterung mit 2 Schrauben (4x8 mm) samt Dübeln an der Wand.
7. Heben Sie den Innenkamin an die Wand. Setzen Sie den Innenkamin an die Innenkaminhalterung. Verwenden Sie die Schrauben (4x8 mm). Mit dem Außenkamin gehen Sie ebenso vor.

Innenkamin Außenkaminhalterung Außenkamin

1. Der Abstand zwischen der Kochfläche und der untersten Kante der Dunstabzugshaube muss 65-75 cm betragen (siehe Bild 1)
2. Ist die Höhe definiert, bringen Sie die Verankerung an der entsprechenden Stelle an. Dazu müssen Sie zuerst Bohrungen setzen (Sie benötigen eine Bohrmaschine, passende Bohrer, Dübel und Schrauben) und anschließend die Verankerung mit den Schrauben an der Wand befestigen.
3. Hängen Sie die Dunstabzugshaube auf die Schrauben. (Bild 2)
4. Verwenden Sie 2 Schrauben des Typs S4x30 mm, um die Sicherheitsverriegelungen der Dunstabzugshaube an der Wand zu befestigen. (Bild 3)

65cm 75cm

Bild 1

Bedienfeld für Artikelnummer 10030272, 10031905, 10031910

Nach dem Anschluss an die Stromversorgung leuchtet das Bedienfeld auf. Das Gerät geht in den Standby-Modus und die Bedienfeld-Beleuchtung erlischt nach 30 Sekunden.
	Ein/Aus Ein- und Ausschalten des Ventilators.
	Licht Zum Ein- und Ausschalten
	Stufe	Es gibt 3 Gebläse-Stufen:Niedrig (1) - Mittel (2) - Hoch (3). Bei jedem Druck auf die Taste schaltet der Ventilator um eine Stufe hoch. In der Anzeige erscheint dann die Stufenzahl (1, 2 oder 3).
	Timer	Der Timer ist auf 9 Minuten eingestellt. Drücken Sie im Betrieb diese Taste, um den Timer für den Motor einzustellen. In der Anzeige erscheint nacheinander 9,8, 7, 6, bis zur 0. Ohne Eingabe schaltet die Beleuchtung der Anzeige sich nach 30 Sekunden aus.

Bedienfeld für Artikelnummer 10030273, 10030274, 10030275, 10031906

O	AUS Schalten Sie mit diesem Knopf die Lüftung aus.
[W7AS]	Ventilator niedrige Stufe	Verwenden Sie die niedrige Stufe zum Durchlüften der Küche. Sie eignet sich zum Köcheln und Kochen ohne viel Dampf. Erneut drücken, um das Gebläse auszuschalten.
	Ventilator mittlere Stufe	Die mittlere Stufe ist ideal für das normale Kochen. Erneut drücken, um das Gebläse auszuschalten.
[HDYS]	Ventilator hohe Stufe	Wählen Sie die hohe Stufe, wenn schwerer Rauch oder Dampf erzeugt wird, um den höchsten Wirkungsgrad an Abluft zu erreichen. Erneut drücken, um das Gebläse auszuschalten.
[4682]	Licht Ein- und Ausschalten der Lampe.

Nach dem Anschluss an die Stromversorgung leuchtet das Bedienfeld auf. Das Gerät geht in den Standby-Modus und die Bedienfeld-Beleuchtung erlischt nach 5 Sekunden.Beim Betätigen der jeweilige Taste leuchtet sie.
	Licht Zum Ein- und Ausschalten
	Niedrige Stufe	Einschalten der niedrigen Stufe. Beim erneuten Drucke-auf die Taste geht das Gebläse aus.
	Mittlere Stufe	Einschalten der mittleren Stufe. Beim erneuten Drucke-auf die Taste geht das Gebläse aus.
	Hohe Stufe	Einschalten der mittleren Stufe. Beim erneuten Drucke-auf die Taste geht das Gebläse aus.
	Timer	Mit dem Drücken der Taste wird der Timer auf 5 Minuten eingestellt.

Reinigung und Wartung

Reinigung des Fettfilters

Das Filtergitter besteht aus rostfreiem Stahl. Verwenden Sie daran keine ätzenden Reinigungsmittel. Die Reinhaltung des Filters sorgt für den reibungslosen Betrieb. Befolgen Sie die Hinweise unten genau.

Methode 1

Legen Sie das Gitter in klares warmes Wasser (Temperatur 40-50 °C). Ein Reinigungsmittel hinzugeben und 2-3 Minuten einweichen lassen. Ziehen Sie Schutzhandschuhe an und reinigen Sie das gitter mit einer weichen Bürste. Üben Sie nicht zu viel Druck aus, da das Gitter empfindlich ist, und leicht beschädigt werden kann.

Methode 2

Den Fettfilter bei 60 °C in den Geschirrspüler geben.

Reinigung der Dunstabzugshaube

• Um das Gehäuse lange Zeit vor Veränderungen zu schützen, sollte die Haube mit warmen Wasser und einem nicht ätzenden Reiniger gereinigt werden.
• Verwenden Sie keine Scheuermittel, da sie das Gehäuse beschädigen.
• Halten Sie Wasser vom Motor und anderen Teilen fern, da dies das Gerät beschädigen könnte.
  • Trennen Sie vor der Reinigung die Stromversorgung.
• Der Aktivkohlefilter darf keiner großen Hitze ausgesetzt werden.
• Reißen Sie nicht die fest angebrachte Leiste um den Aktivkohlefilter herum auf.
• Ersetzen Sie den Netzstecker oder das Netzkabel, wenn sie beschädigt sind.

Einsetzen des Aktivkohlfilters

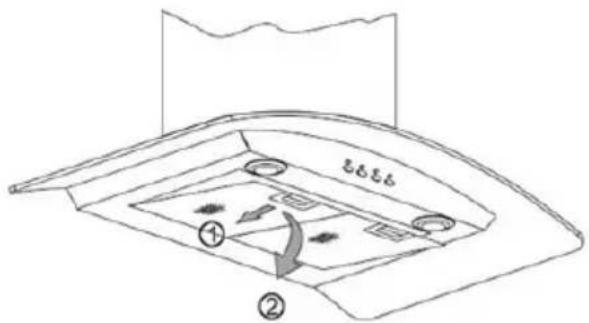

Nehmen Sie den Fettfilter heraus.

Die Kohlfilter befinden sich an beiden Enden des Motors. Drehen Sie die Kohlefilter entegen dem Uhrzeigersinn, bis sie abgedreht sind.

öffnen schließen

Die Aktivkohlfilter sollten alle 3-6 Monate herausgenommen werden und immer, wenn sie beschädigt sind.

Fehlerbehebung

Fehler Grund Lösung
Das Licht brennt, aber der Ventilator läuft nicht.	Das Ventilatorblatt klemmt. Schalten	Sie das Gerät aus und lassen Sie es durch einen qualifizierten Techniker reparieren.
	Der Motor ist beschädigt.
Weder Licht noch Ventilator laufen.	Die Glühlampe ist durchgebrannt. Tauschen Sie die Glühlampe aus.
	Das Netzkabel ist lose. Stecken Sie das Netzkabel ein.
Starke Vibrationen am Gerät.	Ein Ventilatorblatt ist beschädigt. Schalten Sie das Gerät aus und lassen Sie es durch einen qualifizierten Techniker reparieren.
	Der Motor des Ventilators ist nicht richtig befestigt.	Schalten Sie das Gerät aus und lassen Sie es durch einen qualifizierten Techniker reparieren.
	Das Gerät hängt nicht richtig in der Halterung.	Nehmen Sie das Gerät ab und überprüfen Sie es auf einen einwandfreien Zustand.
Schlechte Abzugsleitung	Der Abstand zwischen dem Gerät und der Kochplatte ist zu groß.	Repositionieren Sie den Abstand auf 65-75 cm.

Hinweise zur Entsorgung

Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll. Durch die regelkonforme Entsorgung der Altgeräte werden Umwelt und die Gesundheit ihrer Mitmenschen vor möglichen negativen Konsequenzen geschützt. Materialrecycling hilft, den Verbrauch von Rohstoffen zu verringern.

Konformitätserklärung

CE

Hersteller: Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Deutschland

Dieses Produkt entspricht den folgenden Europäischen Richtlinien:

2014/30/EU (EMV)

2014/35/EU (LVD)

2009/125/EG (EVPG)

-Verordnung (EU) Nr. 66/2014

2010/30/EU (Energieeffizienzkennzeichnung)

-Verordnung (EU) Nr. 65/2014

2011/65/EU (RoHS)
