Tipo di prodotto	Camino elettrico
Marca	Klarstein
Modello	10030743
Dimensioni (L x A x P)	60 x 40 x 30 cm
Peso	10 kg
Alimentazione elettrica	220-240 V, 50 Hz
Potenza di riscaldamento	2000 W
Tipo di calore	Convezione
Termostato regolabile	Sì
Funzione fiamma	Sì, con effetto 3D realistico
Regolazione dell'intensità delle fiamme	Sì
Modalità di funzionamento	Solo riscaldamento, solo fiamma, entrambi
Telecomando	Sì
Timer	Sì, programmabile
Materiale	Acciaio e vetro temperato
Colore	Nero
Protezione contro il surriscaldamento	Sì, spegnimento automatico
Manutenzione	Pulizia con un panno morbido e asciutto
Ricambi disponibili	Sì, contattare il servizio clienti
Riparabilità	Indice di riparabilità non comunicato
Garanzia	2 anni

Domande frequenti - 10030743 Klarstein

Come installare il camino Klarstein 10030743?

Posizionare il camino su una superficie stabile e piana, ad almeno 50 cm da oggetti infiammabili. Collegarlo a una presa 220-240 V. Seguire le istruzioni del manuale per fissare i piedini se necessario.

Posso utilizzare il camino senza riscaldamento, solo per l'effetto fiamma?

Sì, è possibile attivare la modalità solo fiamma senza riscaldamento. Utilizzare il telecomando o il pannello di controllo per selezionare questa modalità.

Come regolare il termostato?

Utilizzare i pulsanti o il telecomando per regolare la temperatura desiderata. Il camino si spegnerà automaticamente una volta raggiunta la temperatura.

Cosa fare se il camino non riscalda?

Verificare che la modalità riscaldamento sia attivata, che la temperatura impostata sia superiore alla temperatura ambiente e che la protezione contro il surriscaldamento non sia intervenuta. Se il problema persiste, contattare il servizio clienti.

Come pulire il camino?

Scollegare l'apparecchio e lasciarlo raffreddare. Pulire le superfici esterne con un panno morbido e asciutto. Non utilizzare prodotti abrasivi o liquidi.

Il camino fa rumore?

L'effetto fiamma è silenzioso. Il riscaldamento può emettere un leggero rumore di ventola, che è normale.

Posso programmare il timer?

Sì, è possibile impostare un timer in modo che il camino si spenga automaticamente dopo 1 a 9 ore. Utilizzare il telecomando o il pannello di comando.

Il telecomando è incluso?

Sì, viene fornito un telecomando. Assicurarsi di inserire pile AAA (non incluse) nel telecomando.

Qual è il consumo elettrico?

In modalità riscaldamento massimo, il consumo è di circa 2000 W (2 kWh all'ora). In modalità solo fiamma, il consumo è molto più basso (circa 50 W).

Dove trovare i ricambi?

Contattare il servizio clienti Klarstein per ordinare i ricambi. Consultare il manuale per i riferimenti dei pezzi.

MANUALE UTENTE 10030743 Klarstein

Nota: il dispositivo non è idoneo ad essere utilizzato come fonte di riscaldamento primaria.

La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina ogni responsabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.

INDICE

Scheda informativa del prodotto 60

Avvertenze di sicurezza 61

Avvertenze per il primo utilizzo 62

Montaggio 63

Utilizzo generico 65

Display e indicazioni 66

Messa in funzione e impostazioni 67

Impostazioni del timer 68

Pulizia e manutenzione 71

Smaltimento 71

DATI TECNICI

Numero dell'articolo	10030743, 10032536
Alimentazione	220-240 V ~ 50 Hz
Potenza	2000 W

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2009/125/CE (ErP)

SCHEDA INFORMATIVA DEL PRODOTTO

Identificazione del modello (i)	10030743, 10032536
Indicazione Simbolo Valore	Unità Indicazione Unità
Potenza termica Solo per gli apparecchi per il riscaldamento				d'ambiente locale elettrici ad accumulo: Tipo di controllo dell'apporto termico
Potenza termica nominale P	nom	2.0	kW Controllo manuale del carico termico con termostato integrato			N.D.
Potenza termica minima P	min	1.0	kW Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna			N.D.
Potenza termica massima continua	P_max,c	2.0	kW Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna			N.D.
Consumo di elettricità ausiliaria					Potenza termica con supporto del ventilatore N.D.
Per la potenza termica nominale	el_max	2,0	kW		Tipo di potenza termica / controllo della temperatura ambiente
Per la potenza termica minima	tel_min	1,0	kW Potenza termica di un solo livello, senza controllo della temperatura ambiente			no
In modalità di attesa el	SB	0,48	W		Due o più livelli impostabili manualmente, senza controllo della temperatura ambiente	no
					Con controllo della temperatura ambiente tramite termostato meccanico	no
					Con controllo elettronico della temperatura ambiente	no
					Controllo elettronico della temperatura ambiente e timer giornaliero	no
					Controllo elettronico della temperatura ambiente e timer settimanale	si
					Altre opzioni di controllo
					Controllo della temperatura ambiente con rilevamento di presenza	no
					Controllo della temperatura ambiente con rilevamento di finestre aperte	no
					Con opzione telecomando	no
					Con controllo di avvio adattabile	si
					Con limitazione del tempo di funzionamento	no
					Con sensore lampada nero	no
Informazioni di contatto Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

AVVERTENZE DI SICUREZZA

- Collegare il dispositivo solo a prese che corrispondano al voltaggio indicato.

- Nel caso in cui il cavo sia danneggiato, farlo sostituire da un'azienda specializzata.

• Non collocare il caminetto nelle immediate vicinanze della presa di corrente.

- Lasciare un metro di distanza con materiali infiammabili come mobili, tende e oggetti simili.

• Non lasciare il dispositivo incustodito durante l'utilizzo.

• Non lasciare il dispositivo incustodito quando la spina è inserita nella presa.

- Utilizzare il dispositivo lontano dalla portata dei bambini. I bambini possono utilizzare il dispositivo solo se sotto il controllo di un supervisore.

- Il dispositivo non è destinato all'utilizzo commerciale ma all'uso domestico e in ambienti simili.

- Non usare il dispositivo se si verificano dei malfunzionamenti, se è caduto o è danneggiato.

- Le riparazioni devono essere effettuate solo da personale qualificato.

• Non tentare di riparare da soli il dispositivo, ci si può far male.

• Non far scorrere il cavo di rete sotto i tappeti.

• Assicurarsi che il cavo non scorra sopra angoli appuntiti o superfici calde.

• Non coprire il dispositivo per evitare surriscaldamenti.

- Non utilizzare un timer esterno, una presa con telecomando o un altro dispositivo per accendere o spegnere automaticamente il caminetto.

• Non immergere mai il dispositivo in acqua o in altri liquidi.

• Non utilizzare il dispositivo nelle vicinanze di vasche da bagno, docce o piscine.

• Non utilizzare il dispositivo all'aria aperta.

• Non utilizzare il dispositivo con le mani bagnate.

• Non utilizzare il dispositivo sopra o nelle vicinanze di superfici calde.

• Non utilizzare il dispositivo se il cavo di rete è danneggiato.

- Staccare la spina dalla presa prima di effettuare pulizia del dispositivo e farlo raffreddare completamente.

• Non utilizzare abrasivi per pulire il dispositivo.

- Utilizzare solo accessori approvati dal produttore.

- I bambini, le persone con limitate capacità fisiche e mentali possono usare il dispositivo solo se un supervisore ha prima spiegato loro con cura le funzioni e le avvertenze di sicurezza.

- Prestare attenzione che i bambini non giochi con il dispositivo.

• Non sollevare il dispositivo afferrando il pannello di controllo.
• Lasciare almeno 1 metro di spazio intorno al dispositivo affi nché l'aria possa circolare.
• Il dispositivo non dispone di una funzione per il controllo della temperatura. Non usare pertanto il dispositivo in presenza di persone che non possono lasciare la stanza autonomamente.
• Tenere lontano dal dispositivo i bambini al di sotto dei 3 anni.
• I bambini di età compresa tra i 3 e i 8 anni possono accendere e spegnere il dispositivo solo se un supervisore ha prima spiegato loro come farlo. I bambini di età compresa tra i 3 e gli 8 anni non possono inserire la spina nella presa, effettuare manutenzioni o pulire il dispositivo.

ATTENZIONE

Pericolo di bruciarsi! Alcuni componenti possono diventare molto caldi. Prestare attenzione a non bruciarsi.

AVVERTENZE PER IL PRIMO UTILIZZO

Rimuovere tutto il materiale d'imballaggio e verifi care che tutti i componenti siano contenuti all'interno della scatola. Il set per il montaggio contiene parti piccole da tenere fuori dalla portata dei bambini. Si consiglia inoltre di riporle in un contenitore per non smarrirle.

MONTAGGIO

Montaggio alla parete

• Utilizzare il dispositivo solo se questo è stato fissato saldamente alla parete e le istruzioni di montaggio sono state lette attentamente.
• Attenersi alle distanze indicate nelle istruzioni di montaggio.
• Durante il montaggio, prestare attenzione a non danneggiare con il trapano cavi nascosti.
• Il dispositivo deve essere montato ad una distanza minima di 300 mm dal pavimento. Il supporto da parete deve essere fissato orizzontalmente e il cavo deve essere fatto passare sul lato inferiore destro del dispositivo.

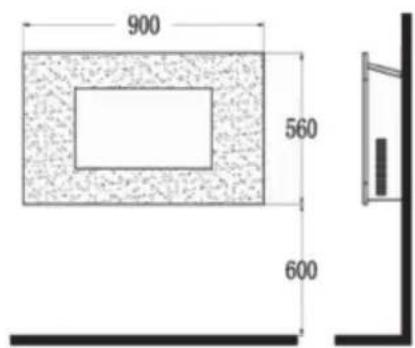

Figura 1: Si consiglia di lasciare 600 mm di distanza dal pavimento per avere una visione ottimale dell'effetto fiamma accesa.

Figura 2: Segnare le 4 posizioni dei fori superiori per le viti seguendo le distanze indicate. Utilizzare una livella per segnare i fori.

Eseguire i fori nella parete e fissare il supporto da parete utilizzando le viti e i tasselli forniti. Inserire le staffe di montaggio inferiori alla base del dispositivo utilizzando le viti piccole nere. Le staffe di montaggio devono essere montate in modo che siano allineate con la parete. Sollevare il dispositivo e assicurarsi che l'angolo posteriore superiore si inserisca nel supporto da parete (v. figura 2). Non allentare in fretta la presa. Si consiglia di eseguire questa operazione in due, per evitare danni alle cose e alle persone.

Figura 3: Segnare i fori per le staffe di montaggio inferiori e togliere il camino. Eseguire i fori nella parete e inserire i tasselli nei fori. Montare il camino alla parete come appena descritto fissando saldamente le staffe di montaggio tramite le viti fornite.	Figura 4: Inserire il pannello frontale sul caminetto inserendolo nelle apposite scanalature di ciascun lato. Si consiglia di eseguire questa operazione in due.

Montaggio sulla base di supporto

E' possibile in alternativa montare il dispositivo sulla base di supporto anziché alla parete.

• Rimuovere il pannello frontale dal dispositivo e collocarlo in posizione orizzontale su un tavolo.
• Nella parte inferiore del dispositivo ci sono dei fori. Allineare i fori con quelli posti sul supporto.
• Fissare saldamente la base di supporto al dispositivo utilizzando le viti fornite.
• Collocare il dispositivo su una superficie piana e stabile.
• Reinserire il pannello frontale sul caminetto tramite le apposite scanalature di ciascun lato. Si consiglia di eseguire questa operazione in due.

UTILIZZO GENERICO

Avvertenza: le funzioni del camino possono essere gestite sui tasti sul dispositivo (in alto a destra) o tramite il telecomando.

Utilizzo manuale

• Posizionare l'interruttore-standby in posizione ON per rendere il dispositivo pronto all'uso. Viene emesso un segnale acustico.
• Premere il tasto [O/I] una volta per attivare l'effetto fiamma e un indicatore LED si accende. Premere lo stesso tasto per 3 secondi per attivare la funzione di gestione dell'intensità luminosa e tenerlo premuto fino al raggiungimento della luminosità desiderata.
• Premere una volta il tasto [POWER] per attivare il livello di riscaldamento minimo (1000W). Premere due volte il tasto [POWER] per attivare il livello di riscaldamento massimo(2000W). Premere tre volte il tasto [POWER] per spegnere il riscaldamento.
• Per impostare il colore di fondo (7 colori a disposizione), premere il tasto [BACK LIGHT].

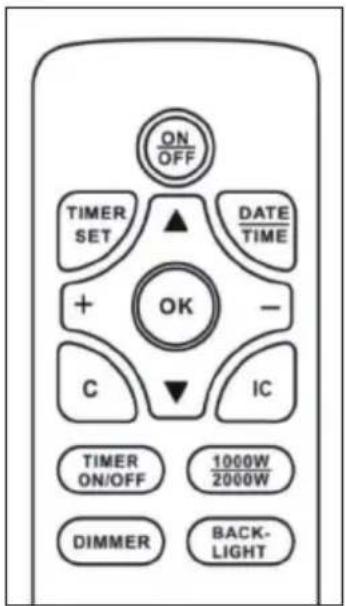

Utilizzo con il telecomando

Il telecomando funziona solo se l'interruttore è posizionato su ON. Un segnale acustico indica che il dispositivo è acceso.

Ci vuole un po' di tempo prima che il trasmettitore del ricevitore sul dispositivo venga riconosciuto. Non premere altri tasti entro 2 secondi, in modo che il dispositivo funzioni in modo corretto.

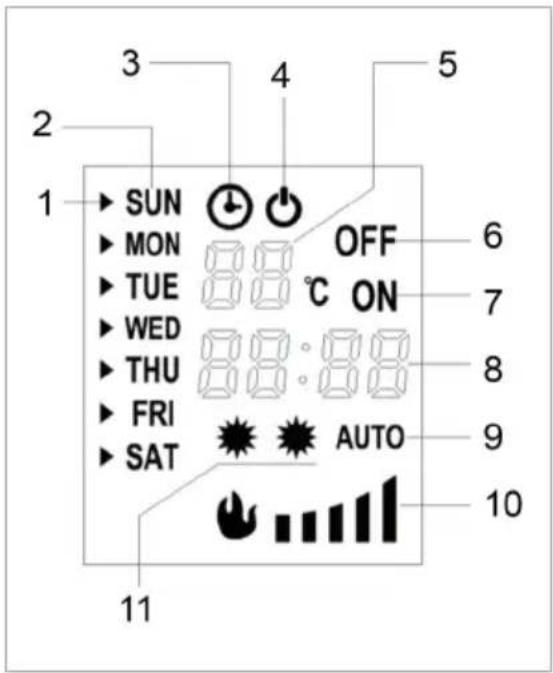

DISPLAY E INDICAZIONI

1 Freccia
2 Giorno della settimana
3 Timer
4 Standby
5 Indicazione della temperatura e numero di impostazione del timer
6 Timer spento
7 Timer acceso
8 Indicazione oraria
9 Controllo del riscaldamento automatico
10 Luminosità delle fiamme
11 Potenza riscaldante

Indicazione della temperatura e numero di impostazione del timer (5)

Normalmente il display indica la temperatura ambiente. Mentre si regola la temperatura, viene mostrata la temperatura impostata. Se viene impostato il timer, qui viene mostrato il numero di impostazione del timer.

Indicazione oraria (8)

Normalmente viene indicata l'ora. Mentre si regola il timer, viene mostrato il tempo impostato sul timer.

Impostazione del timer di accensione e spegnimento

Mentre si regola il timer, vengono mostrati sul display tempo impostato e numero di impostazione del timer.

05 ON23:4005 OFF06:10	L'indicazione in questo esempio indica il tempo di avvio dell'impostazione 5.
	L'indicazione in questo esempio indica il tempo di arresto dell'impostazione 5.

Luminosità delle fiamme

La luminosità delle fiamme può essere regolata e mostrata in 5 livelli.

MESSA IN FUNZIONE E IMPOSTAZIONI

Attivare il dispositivo

1 Inserire la spina nella presa di corrente.
2 Attivare l'interruttore.
3 Premere [I/O] o [ON/OFF] sul telecomando per avviare il dispositivo.
4 Premere una volta il tasto [1000W/2000W] per attivare la potenza riscaldante minima (1000 W) e premerlo una seconda volta per attivare la potenza riscaldante massima (2000 W). Premere il tasto una terza volta per spegnere il riscaldamento.
5 Premere più volte il tasto [DIMMER] per ridurre la luminosità.
6 Premere [BACK LIGHT] per selezionare uno dei 7 colori di fondo.

Funzione di avvio adattiva

Premere il tasto [IC] sul telecomando per attivare la funzione di avvio adattiva. Quando si attiva tale funzione, il dispositivo regola automaticamente i livelli di riscaldamento in base alla temperatura ambiente e alla temperatura impostata. Se viene impostato il timer, è possibile che il riscaldamento venga attivato prima del tempo di avvio impostato.

Avvertenza: la funzione può essere utilizzata solo se viene impostato un timer settimanale.

Impostare data e ora

1 Premere [DATE/TIME] e utilizzare i tasti [ ] ▲ [ ] per impostare la data.
2 Premere di nuovo [DATE/TIME] e utilizzare i tasti [+/-] per impostare l'ora.
3 Premere di nuovo [DATE/TIME] e utilizzare i tasti [+/-] per impostare i minuti.
4 Premere il tasto [OK] per salvare le impostazioni.

Impostare la temperatura

La temperatura preimpostata è di 22 °C: premere i tasti [+/-] per impostare la temperatura desiderata tra 15 e 30 °C.

IMPOSTAZIONI DEL TIMER

• Ci sono 10 diverse impostazioni del timer.
• Ogni impostazione è dotata di tempo di avvio, tempo di arresto e impostazione della temperatura.
• Il tempo massimo impostabile è di 23 ore e 50 minuti.
• Un'impostazione può essere programmata per un giorno a scelta o per più giorni.
• Il tempo impostato è quello di avvio. Se il tempo di arresto è nel giorno successivo, è necessario impostare solo il tempo di arresto.

Indicazione delle impostazioni del timer

1 Premere il tasto [TIMER SET].
2 Utilizzare i tasti [+/-] per scorrere in successione tra i tempi di avvio.
3 Per mostrare i tempi di spegnimento premere il tasto [ ]▲
4 Utilizzare i tasti [+/-] per scorrere in successione tra i tempi di arresto.
5 Per cancellare l'impostazione corrente, premere il tasto [C].

Impostazioni del timer

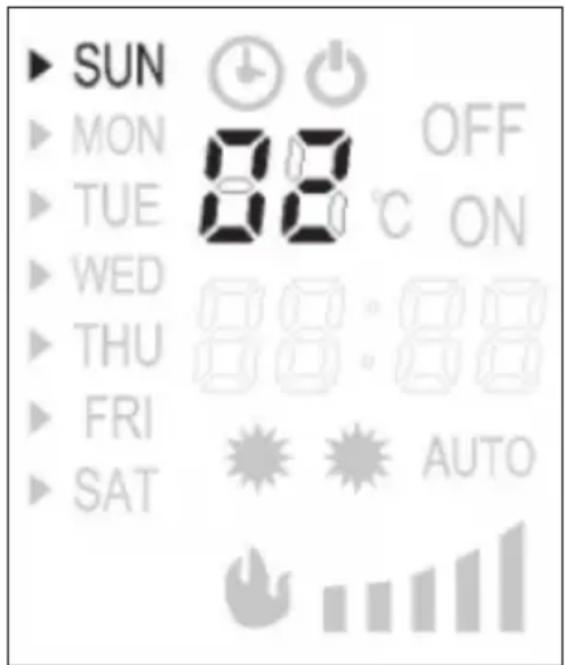

(1) Selezionare il numero di impostazione

Premere il tasto [TIMER SET]. Il numero di impostazione del timer lampeggia sul display. Utilizzare [+/-] per selezionare un altro numero di impostazione. Nell'esempio viene indicato il numero di impostazione [02].

(2) Selezionare il/i giorno/i della settimana

Premere il tasto [TIMER SET] e la freccia sul lato sinistro del display comincia a lampeggiare. Utilizzare [ ] o [ ] per spostare la freccia sul relativo giorno della settimana. Premere poi [+] per attivare il giorno della settimana o premere [-] per disattivare il girono della settimana, fino a quando sono state selezionate tutte le impostazioni.

(3) Impostare il tempo di avvio

1 Premere [TIMER SET] fino a quando l'indicazione dell'ora lampeggia.
2 Utilizzare i tasti [+/-] per impostare le ore.
3 Premere [TIMER SET] fino a quando l'indicazione dei minuti lampeggia.
4 Utilizzare i tasti [+/-] per impostare i minuti.

(4) Impostare il tempo di arresto

1 Premere [TIMER SET] fino a quando l'indicazione dell'ora lampeggia.
2 Utilizzare i tasti [+/-] per impostare le ore.
3 Premere [TIMER SET] fino a quando l'indicazione dei minuti lampeggia.
4 Utilizzare i tasti [+/-] per impostare i minuti.

(5) Impostare la temperatura

Premere [TIMER SET] fino a quando l'indicazione della temperatura lampeggia. Utilizzare i tasti [+/-] per impostare la temperatura. Con [+] si aumenta la temperatura, con [-] la si diminuisce. Infine, premere di nuovo [TIMER SET] e poi [OK] per salvare le impostazioni.

Avvertenze importanti sul timer

• Il tasto [TIMER ON/OFF] serve ad accendere e spegnere il timer.
• Se dovesse mancare temporaneamente la corrente o se la spina viene scollegata, le impostazioni vengono mantenute, ma è necessario impostare nuovamente ora e data.
• Se il timer settimanale è attivo, è necessario attivare anche il riscaldamento, altrimenti funziona solo l'effetto fiamma.

Protezione da surriscaldamento

Il dispositivo è dotato di protezione da surriscaldamento, che entra in funzione quando il dispositivo è surriscaldato (ad es. a causa del bloccaggio degli sbocchi d'aria). Per motivi di sicurezza, il camino NON viene resettato automaticamente. Per resettare la protezione da surriscaldamento, scollegare il camino dalla rete elettrica e lasciarlo raffreddare per almeno 15 minuti. Reinserire la spina nella presa di corrente e accendere il camino.

Correzione degli errori

Problema Possibile causa e soluzioni
Il ventilatore non funziona. Controllare i fusibili.
L'effetto fiamma non funziona. Far controllare il dispositivo da un elettricista qualificato.

PULIZIA E MANUTENZIONE

Prima della pulizia, scollegare sempre la spina dalla presa di corrente e far raffreddare completamente il dispositivo. Pulire le superfici con un panno morbido e asciutto. Non utilizzare mai prodotti abrasivi.

Avvertenza: pulire il vetro con un panno morbido. Non utilizzare comuni detergenti per vetri!

Questo prodotto non utilizza lampadine standard per l'effetto fiamma. Viene utilizzato un sistema LED a controllo elettronico. I lavori di manutenzione su di esso NON possono essere realizzati dall'utente. Lasciare che un elettricista qualificato realizzi eventuali riparazioni.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

Il prodotto contiene batterie che sono soggette alla direttiva europea 2006/66/EG e non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.

KLARSTEIN NIEI SRA T EIN NIEI SRA T K LARS KLARSTEIN NIEI SRA T EIN NIEI SRA T K LARS KLARSTEIN NIEI SRA T EIN NIEI SRA T K LARS KLARSTEIN NIEI SRA T
