10031558 - Caminetto Klarstein - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Caminetto elettrico
Marca	Klarstein
Modello	10031558
Alimentazione	220-240 V ~ 50 Hz
Potenza nominale	2000 W
Potenza minima	1000 W
Consumo in stand-by	0,48 W
Tipo di riscaldamento	Convezione con simulazione di fiamme LED
Controllo della temperatura	Elettronico con programmazione settimanale
Intervallo di temperatura regolabile	da 15 °C a 30 °C
Numero di impostazioni del timer	10
Telecomando	Sì
Simulazione di fiamme	Sì, regolabile su 5 livelli di luminosità
Protezione contro il surriscaldamento	Sì
Funzione di controllo dell'avviamento adattivo	Sì
Pulizia	Panno morbido e asciutto; vetro con panno umido
Manutenzione dei LED	Non riparabile dall'utente
Utilizzo principale	Riscaldamento supplementare (non consigliato come fonte principale)

Domande frequenti - 10031558 Klarstein

Come installare il caminetto Klarstein 10031558?

Sballare l'apparecchio e posizionarlo contro un muro. Assicurarsi di rispettare uno spazio di almeno 1 metro davanti a mobili e oggetti infiammabili. Collegare a una presa 220-240 V. Portare l'interruttore in posizione ON.

Come utilizzare il telecomando?

Portare l'interruttore a levetta su ON. Premere [ON/OFF] per avviare. Utilizzare [1000W] o [2000W] per scegliere la potenza. Il tasto [DIMMER] regola la luminosità delle fiamme. Il telecomando necessita di un tempo di riconoscimento di 2 secondi.

Come impostare il timer?

Premere [TIMER SET]. Usare [+/-] per scegliere un numero di impostazione (da 1 a 10). Premere di nuovo per impostare il giorno, l'ora di inizio, l'ora di fine e la temperatura. Confermare con [OK]. Attivare con [TIMER ON/OFF].

Cosa fare se l'apparecchio non riscalda?

Verificare i fusibili. Se la protezione contro il surriscaldamento si è attivata, scollegare l'apparecchio e lasciarlo raffreddare 15 minuti prima di ricollegarlo. Assicurarsi che le fessure di aerazione non siano ostruite.

Come pulire il caminetto?

Scollegare l'apparecchio e lasciarlo raffreddare. Usare un panno morbido e asciutto per l'esterno. Il vetro si pulisce con un panno umido senza detergente per vetri normale. Non usare prodotti abrasivi.

Posso usare il caminetto come fonte principale di riscaldamento?

No, l'apparecchio non è adatto come fonte principale di riscaldamento. È progettato come riscaldamento supplementare.

Come impostare la temperatura desiderata?

Premere i tasti [+/-] del telecomando o del pannello per regolare la temperatura tra 15 °C e 30 °C. Il valore predefinito è 22 °C.

La simulazione di fiamme non funziona, cosa fare?

Assicurarsi che l'apparecchio sia acceso (bip). Premere [O/I] per 3 secondi per attivare la funzione dimmer. Se il problema persiste, far controllare l'apparecchio da un specialista qualificato. I LED non sono riparabili dall'utente.

Come resettare la protezione contro il surriscaldamento?

Scollegare la spina dalla presa. Lasciare raffreddare l'apparecchio per almeno 15 minuti. Ricollegare e riaccendere. L'apparecchio non si riaccende automaticamente dopo un surriscaldamento.

Quali sono le batterie del telecomando e come sostituirle?

Il telecomando utilizza batterie (non fornite, tipo AAA). Aprire il vano sul retro, inserire le batterie rispettando la polarità. Smaltire le batterie usate secondo la direttiva europea 2006/66/CE.

MANUALE UTENTE 10031558 Klarstein

Nota: il dispositivo non è idoneo ad essere utilizzato come fonte di riscaldamento primaria.

La ringraziamo per aver acquistato il nostro prodotto. La preghiamo di leggere attentamente le seguenti istruzioni e di seguirle per evitare eventuali danni. Si declina ogni responsabilità per danni derivati da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo.

INDICE

Dati tecnici 36

Dichiarazione di conformità 36

Scheda informativa del prodotto 37

Avvertenze di sicurezza 38

Installation 39

Utilizzo generico 40

Display e indicazioni 41

Messa in funzione e impostazioni 42

Impostazioni del timer 43

Ricerca e correzione degli errori 45

Pulizia e manutenzione 46

Smaltimento 46

DATI TECNICI

Numero articolo 10012126, 10031558
Alimentazione 220-240 V ~ 50 Hz
Potenza 2000 W

DICHIARAZIONE DI CONFORMITÀ

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Questo prodotto è conforme alle seguenti direttive europee:

2014/30/UE (EMC)

2014/35/UE (LVD)

2011/65/UE (RoHS)

2009/125/EG (ErP)

SCHEDA INFORMATIVA DEL PRODOTTO

Identificazione del modello (i)	10012126, 10031558
Indicazione Simbolo Valore	Unità Indica	zione Unità
Potenza termica Solo per gli apparecchi per il riscaldamento				d'ambiente locale elettrici ad accumulo: Tipo di controllo dell'apporto termico
Potenza termica nominale Pnom	2,0 kW C	controllo manuale del carico		termico con termostato integrato		N.D.
Potenza termica minima (valore indicativo)	Pmin	1,0	kW		Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna	N.D.
Potenza termica massima continua	Pmax,c	2,0 kW	Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna			N.D.
Consumo di elettricità ausiliaria					Potenza termica con supporto del ventilatore	N.D.
Per la potenza termica nominale (Motore del ventilatore)	elmax	0,014	kW		Tipo di potenza termica / controllo della temperatura ambiente
Per la potenza termica minima (Motore del ventilatore)	elmin	0,014	kW		Potenza termica di un solo livello, senza controllo della temperatura ambiente	no
In modalità di attesa	eISB	0,48	W		Due o più livelli impostabili manualmente, senza controllo della temperatura ambiente	no
					Con controllo della temperatura ambiente tramite termostato meccanico	no
					Con controllo elettronico della temperatura ambiente	no
					Controllo elettronico della temperatura ambiente e timer giornaliero	no
					Controllo elettronico della temperatura ambiente e timer settimanale	si
					Altre opzioni di controllo
					Controllo della temperatura ambiente con rilevamento di presenza	no
					Controllo della temperatura ambiente con rilevamento di finestre aperte	no
					Con opzione telecomando	no
					Con controllo di avvio adattabile	si
					Con limitazione del tempo di funzionamento	no
					Con sensore lampada nero	no
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

AVVERTENZE DI SICUREZZA

• Bambini a partire da 8 anni e persone con capacità fi siche o psichiche limitate possono utilizzare il dispositivo solo dopo essere stati informati in modo esaustivo riguardo alle funzioni e alle procedure di sicurezza da parte di una persona responsabile del loro controllo.
  • Assicurarsi che i bambini non giochi con il dispositivo.
• Tenere i bambini sotto a 3 anni lontano dal dispositivo.
• Bambini tra 3 e 8 anni possono utilizzare il dispositivo solo dopo essere stati informati in modo esaustivo riguardo alle funzioni e alle procedure di sicurezza da parte di una persona responsabile del loro controllo. Bambini tra 3 e 8 anni non possono collegare il dispositivo, pulirlo o effettuare lavori di manutenzione.

ATTENZIONE

Pericolo di ustione! Alcune parti del dispositivo diventano estremamente calde durante il funzionamento. Assicurarsi che bambini o invalidi non si avvicinino eccessivamente al dispositivo.

• Se il cavo di alimentazione o la spina sono danneggiati, devono essere sostituiti dal produttore, da un tecnico autorizzato o da una persona con qualifi ca equivalente.
• Prima dell'utilizzo, controllare la tensione sulla targhetta del dispositivo. Collegare il dispositivo solo a prese di corrente con la medesima tensione del dispositivo.
• Accendere il dispositivo solo dopo aver effettuato un'installazione corretta.
  • Non installare il dispositivo direttamente sotto a una presa di corrente.
• Lasciare almeno 1 metro di spazio tra il dispositivo e mobili o oggetti infi ammabili, come ad es. tende. Non posizionare liquidi o materiali esplosivi o infi ammabili nelle vicinanze del dispositivo.
• Non perdere di vista il dispositivo durante il funzionamento o se è ancora collegato al circuito elettrico.
• Il dispositivo non è progettato per usi commerciali, ma solamente per l'uso in casa o in ambienti simili. Di questi fanno parte uffi ci, corti, hotel, motel e bed & breakfast.
• Controllare regolarmente se il dispositivo è danneggiato. Non utilizzare il dispositivo se vi sono danni.
• Le riparazioni devono essere realizzate solo da personale tecnico e sono necessarie se il dispositivo, il cavo di alimentazione o la spina sono stati danneggiati, se oggetti o liquidi sono caduti sopra al dispositivo, se il dispositivo è stato esposto a bagnato o umido o se è stato fatto cadere.
  • Non far passare il cavo di alimentazione sotto a tappeti.

• Non far passare il cavo di alimentazione lungo bordi taglienti o su superfi ci bollenti.

• Per evitare il surriscaldamento, non coprire il dispositivo e assicurarsi che le prese d'aria non siano bloccate.
  • Non immergere mai il dispositivo in acqua o altri liquidi.

• Non installare il dispositivo in bagni o nelle immediate vicinanze di docce o piscine.
  • Non utilizzare il dispositivo all'aperto.
• Non toccare il dispositivo con le mani bagnate.
  • Non posizionare il dispositivo sopra o vicino a superfici bollenti.
• Prima di procedere alla pulizia, staccare la spina dalla presa di corrente e far raffreddare completamente il dispositivo.
  • Non utilizzare detergenti chimici.
• Utilizzare solo gli accessori inclusi in consegna, altrimenti il dispositivo potrebbe rappresentare un pericolo per l'utente o rompersi.
  • Non sollevare il dispositivo dal pannello frontale.
• Non collegare il dispositivo a timer esterni o a prese di corrente con comando a distanza.

Avvertenza: se il vostro dispositivo non è dotato di sensore per misurare e controllare la temperatura ambiente, non installarlo in stanze in cui si trovano persone che non sono in grado di utilizzare autonomamente il dispositivo o che non sono nelle condizioni di lasciare la stanza da sole.

INSTALLAZIONE

Disimballare completamente il dispositivo e riporre l'imballaggio in un luogo non accessibile ai bambini. Posizionare il dispositivo su una parete.

Sul dispositivo possono essere impostati due livelli di riscaldamento: 1000 W e 2000 W. Il livello può essere impostato in basso sul lato anteriore.

Prima dell'utilizzo controllare la tensione sulla targhetta del dispositivo. Collegare il dispositivo solo a prese di corrente con la medesima tensione del dispositivo. Se non si è sicuri che i punti collegamento soddisfino le premesse necessarie, consultare un elettricista o il vostro fornitore di elettricità.

Avvertenza: se si utilizza il dispositivo in ambienti particolarmente silenziosi, è possibile sentire un lieve rumore dovuto all'effetto fiamma. Questo è del tutto normale e non rappresenta un malfunzionamento.

UTILIZZO GENERICO

Avvertenza: le funzioni del camino possono essere gestite sui tasti sul dispositivo (in basso a sinistra) o tramite il telecomando.

Utilizzo manuale

• Posizionare l'interruttore-standby in posizione ON per rendere il dispositivo pronto all'uso. Viene emesso un segnale acustico.
• Premere il tasto [O/I] una volta per attivare l'effetto fiamma e un indicatore LED si accende. Premere lo stesso tasto per 3 secondi per attivare la funzione di gestione dell'intensità luminosa e tenerlo premuto fino al raggiungimento della luminosità desiderata.
• Premere una volta il tasto [1000W] per attivare il livello di riscaldamento minimo (1000W). Premere due volte il tasto per spegnere il riscaldamento.
• Premere una volta il tasto [2000W] per attivare il livello di riscaldamento massimo (2000W). Premere due volte il tasto per spegnere il riscaldamento.

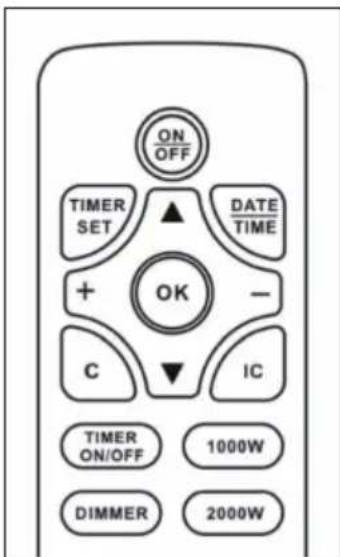

Utilizzo con il telecomando

Il telecomando funziona solo se l'interruttore è posizionato su ON. Un segnale acustico indica che il dispositivo è acceso.

Ci vuole un po' di tempo prima che il trasmettitore del ricevitore sul dispositivo venga riconosciuto. Non premere altri tasti entro 2 secondi, in modo che il dispositivo funzioni in modo corretto.

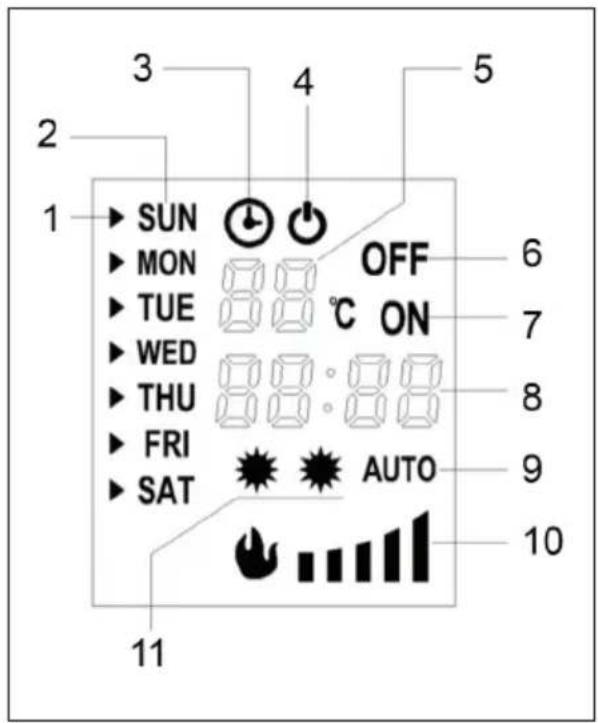

DISPLAY E INDICAZIONI

1 Freccia
2 Giorno della settimana
3 Timer
4 Standby
5 Indicazione della temperatura e numero di impostazione del timer
6 Timer spento
7 Timer acceso
8 Indicazione oraria
9 Controllo del riscaldamento automatico
10 Luminosità delle fiamme
11 Potenza riscaldante

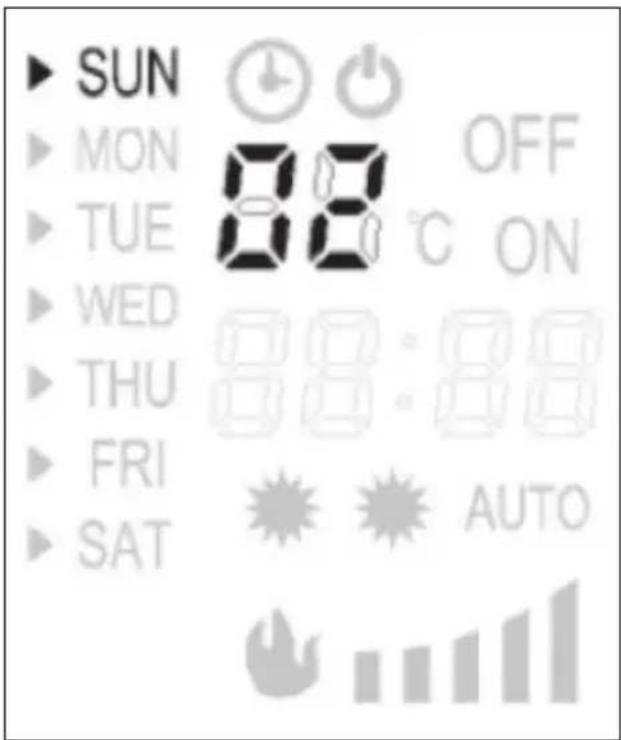

Indicazione della temperatura e numero di impostazione del timer (5)

Normalmente il display indica la temperatura ambiente. Mentre si regola la temperatura, viene mostrata la temperatura impostata. Se viene impostato il timer, qui viene mostrato il numero di impostazione del timer.

Indicazione oraria (8)

Normalmente viene indicata l'ora. Mentre si regola il timer, viene mostrato il tempo impostato sul timer.

Impostazione del timer di accensione e spegnimento

Mentre si regola il timer, vengono mostrati sul display tempo impostato e numero di impostazione del timer.

05 ON23:4005 OFF06:10	L'indicazione in questo esempio indica il tempo di avvio dell'impostazione 5.
	L'indicazione in questo esempio indica il tempo di arresto dell'impostazione 5.

Luminosità delle fiamme

La luminosità delle fiamme può essere regolata e mostrata in 5 livelli.

MESSA IN FUNZIONE E IMPOSTAZIONI

Avviare il dispositivo

1 Inserire la spina nella presa di corrente.
2 Attivare l'interruttore.
3 Premere [ON/OFF] sul telecomando per avviare il dispositivo.
4 Premere una volta il tasto [1000W] per attivare il livello di riscaldamento minimo. Premere due volte il tasto per spegnere il riscaldamento. Premere due volte il tasto per spegnere il riscaldamento.
5 Premere una volta il tasto [2000W] per attivare il livello di riscaldamento massimo. Premere due volte il tasto per spegnere il riscaldamento.
6 Premere più volte il tasto [DIMMER] per ridurre la luminosità.

Funzione di avvio adattiva

Premere il tasto [IC] sul telecomando per attivare la funzione di avvio adattiva. Quando si attiva tale funzione, il dispositivo regola automaticamente i livelli di riscaldamento in base alla temperatura ambiente e alla temperatura impostata. Se viene impostato il timer, è possibile che il riscaldamento venga attivato prima del tempo di avvio impostato.

Avvertenza: la funzione può essere utilizzata solo se viene impostato un timer settimanale.

Impostare data e ora

1 Premere [DATE/TIME] e utilizzare i tasti [ ] ▲ [ ] per impostare la data.
2 Premere di nuovo [DATE/TIME] e utilizzare i tasti [+/-] per impostare l'ora.
3 Premere di nuovo [DATE/TIME] e utilizzare i tasti [+/-] per impostare i minuti.
4 Premere il tasto [OK] per salvare le impostazioni.

Impostare la temperatura

La temperatura preimpostata è di 22 °C: premere i tasti [+/-] per impostare la temperatura desiderata tra 15 e 30 °C.

IMPOSTAZIONI DEL TIMER

• Ci sono 10 diverse impostazioni del timer.
• Ogni impostazione è dotata di tempo di avvio, tempo di arresto e impostazione della temperatura.
• Il tempo massimo impostabile è di 23 ore e 50 minuti.
• Un'impostazione può essere programmata per un giorno a scelta o per più giorni.
• Il tempo impostato è quello di avvio. Se il tempo di arresto è nel giorno successivo, è necessario impostare solo il tempo di arresto.

Indicazione delle impostazioni del timer

1 Premere il tasto [TIMER SET].
2 Utilizzare i tasti [+/-] per scorrere in successione tra i tempi di avvio.
3 Per mostrare i tempi di spegnimento premere il tasto [ ]▲
4 Utilizzare i tasti [+/-] per scorrere in successione tra i tempi di arresto.
5 Per cancellare l'impostazione corrente, premere il tasto [C].

Impostazioni del timer

(1) Selezionare il numero di impostazione

Premere il tasto [TIMER SET]. Il numero di impostazione del timer lampeggia sul display. Utilizzare [+/-] per selezionare un altro numero di impostazione. Nell'esempio viene indicato il numero di impostazione [02].

(2) Selezionare il/i giorno/i della settimana

Premere il tasto [TIMER SET] e la freccia sul lato sinistro del display comincia a lampeggiare. Utilizzare [ ] o [ ] per spostare la freccia sul relativo giorno della settimana. Premere poi [+] per attivare il giorno della settimana o premere [-] per disattivare il girono della settimana, fino a quando sono state selezionate tutte le impostazioni.

(3) Impostare il tempo di avvio

1 Premere [TIMER SET] fino a quando l'indicazione dell'ora lampeggia.
2 Utilizzare i tasti [+/-] per impostare le ore.
3 Premere [TIMER SET] fino a quando l'indicazione dei minuti lampeggia.
4 Utilizzare i tasti [+/-] per impostare i minuti.

(4) Impostare il tempo di arresto

1 Premere [TIMER SET] fino a quando l'indicazione dell'ora lampeggia.
2 Utilizzare i tasti [+/-] per impostare le ore.
3 Premere [TIMER SET] fino a quando l'indicazione dei minuti lampeggia.
4 Utilizzare i tasti [+/-] per impostare i minuti.

(5) Impostare la temperatura

Premere [TIMER SET] fino a quando l'indicazione della temperatura lampeggia.

Utilizzare i tasti [+/-] per impostare la temperatura. Con [+] si aumenta la temperatura, con [-] la si diminuisce.

Infine, premere di nuovo [TIMER SET] e poi [OK] per salvare le impostazioni.

Avvertenze importanti sul timer

• Il tasto [TIMER ON/OFF] serve ad accendere e spegnere il timer.
• Se dovesse mancare temporaneamente la corrente o se la spina viene scollegata, le impostazioni vengono mantenute, ma è necessario impostare nuovamente ora e data.
• Se il timer settimanale è attivo, è necessario attivare anche il riscaldamento, altrimenti funziona solo l'effetto fiamma.

Protezione da surriscaldamento

Il dispositivo è dotato di protezione da surriscaldamento, che entra in funzione quando il dispositivo è surriscaldato (ad es. a causa del bloccaggio degli sbocchi d'aria). Per motivi di sicurezza, il camino NON viene resettato automaticamente. Per resettare la protezione da surriscaldamento, scollegare il camino dalla rete elettrica e lasciarlo raffreddare per almeno 15 minuti. Reinserire la spina nella presa di corrente e accendere il camino.

Correzione degli errori

Problema Possibile causa e soluzioni
Il ventilatore non funziona. Controllare i fusibili.
L'effetto fiamma non funziona. Far controllare il dispositivo da un elettricista qualificato.

PULIZIA E MANUTENZIONE

Prima della pulizia, scollegare sempre la spina dalla presa di corrente e far raffreddare completamente il dispositivo. Pulire le superfici con un panno morbido e asciutto. Non utilizzare mai prodotti abrasivi.

Avvertenza: pulire il vetro con un panno morbido. Non utilizzare comuni detergenti per vetri!

Questo prodotto non utilizza lampadine standard per l'effetto fiamma. Viene utilizzato un sistema LED a controllo elettronico. I lavori di manutenzione su di esso NON possono essere realizzati dall'utente. Lasciare che un elettricista qualificato realizzi eventuali riparazioni.

SMALTIMENTO

Se sul prodotto è presente la figura a sinistra (il cassonetto dei rifiuti mobile sbarrato), si applica la direttiva europea 2012/19/UE. Questi prodotti non possono essere smaltiti con i rifiuti normali. Informarsi sulle disposizioni vigenti in merito alla raccolta separata di dispositivi elettrici ed elettronici. Non smaltire i vecchi dispositivi con i rifiuti domestici. Grazie al corretto smaltimento dei vecchi dispositivi, si proteggono il pianeta e la salute delle persone da possibili conseguenze negative. Il riciclo di materiali aiuta a ridurre il consumo di materie prime.

Il prodotto contiene batterie che sono soggette alla direttiva europea 2006/66/EG e non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.

Estimado cliente:
