MANUALE DI ISTRUZIONI

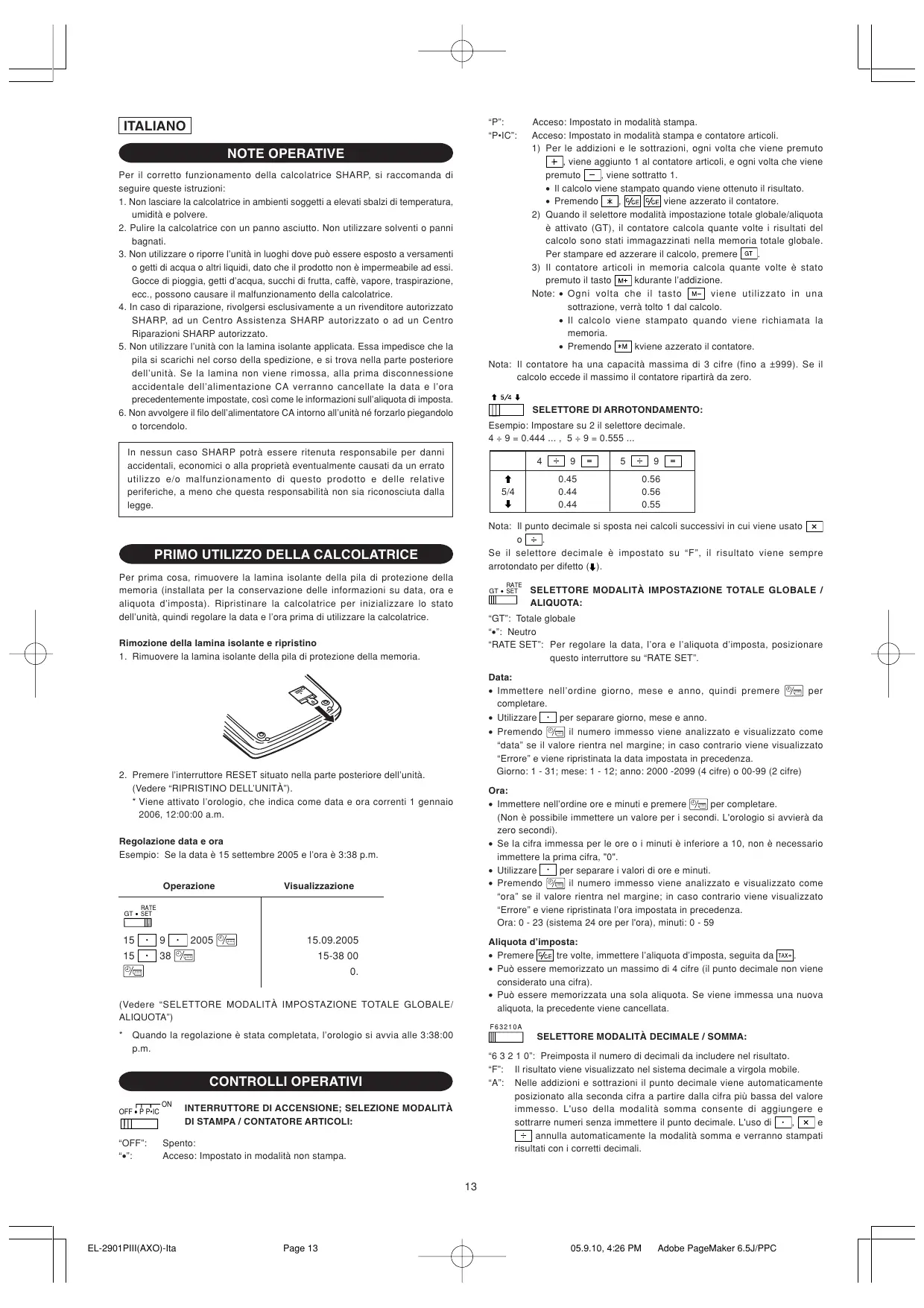

Adobe PageMaker 6.5J/PPC “P”: “P•IC”: ITALIANO NOTE OPERATIVE Per il corretto funzionamento della calcolatrice SHARP, si raccomanda di seguire queste istruzioni:

1. Non lasciare la calcolatrice in ambienti soggetti a elevati sbalzi di temperatura,

2. Pulire la calcolatrice con un panno asciutto. Non utilizzare solventi o panni

3. Non utilizzare o riporre l’unità in luoghi dove può essere esposto a versamenti

o getti di acqua o altri liquidi, dato che il prodotto non è impermeabile ad essi. Gocce di pioggia, getti d’acqua, succhi di frutta, caffè, vapore, traspirazione, ecc., possono causare il malfunzionamento della calcolatrice.

4. In caso di riparazione, rivolgersi esclusivamente a un rivenditore autorizzato

SHARP, ad un Centro Assistenza SHARP autorizzato o ad un Centro Riparazioni SHARP autorizzato.

5. Non utilizzare l’unità con la lamina isolante applicata. Essa impedisce che la

pila si scarichi nel corso della spedizione, e si trova nella parte posteriore dell’unità. Se la lamina non viene rimossa, alla prima disconnessione accidentale dell’alimentazione CA verranno cancellate la data e l’ora precedentemente impostate, così come le informazioni sull’aliquota di imposta.

6. Non avvolgere il filo dell’alimentatore CA intorno all’unità né forzarlo piegandolo

o torcendolo. Acceso: Impostato in modalità stampa. Acceso: Impostato in modalità stampa e contatore articoli.

1) Per le addizioni e le sottrazioni, ogni volta che viene premuto

, viene aggiunto 1 al contatore articoli, e ogni volta che viene premuto , viene sottratto 1.

• Il calcolo viene stampato quando viene ottenuto il risultato.
• Premendo viene azzerato il contatore.

2) Quando il selettore modalità impostazione totale globale/aliquota

è attivato (GT), il contatore calcola quante volte i risultati del calcolo sono stati immagazzinati nella memoria totale globale. Per stampare ed azzerare il calcolo, premere

3) Il contatore articoli in memoria calcola quante volte è stato

premuto il tasto kdurante l’addizione. Note: • Ogni volta che il tasto viene utilizzato in una sottrazione, verrà tolto 1 dal calcolo.

• Il calcolo viene stampato quando viene richiamata la memoria.
• Premendo kviene azzerato il contatore. Nota: Il contatore ha una capacità massima di 3 cifre (fino a ±999). Se il calcolo eccede il massimo il contatore ripartirà da zero. SELETTORE DI ARROTONDAMENTO: Esempio: Impostare su 2 il selettore decimale. 4 ÷ 9 = 0.444 ... , 5 ÷ 9 = 0.555 ... In nessun caso SHARP potrà essere ritenuta responsabile per danni accidentali, economici o alla proprietà eventualmente causati da un errato utilizzo e/o malfunzionamento di questo prodotto e delle relative periferiche, a meno che questa responsabilità non sia riconosciuta dalla legge.

Nota: Il punto decimale si sposta nei calcoli successivi in cui viene usato

Se il selettore decimale è impostato su “F”, il risultato viene sempre arrotondato per difetto ( ).

PRIMO UTILIZZO DELLA CALCOLATRICE

Per prima cosa, rimuovere la lamina isolante della pila di protezione della memoria (installata per la conservazione delle informazioni su data, ora e aliquota d’imposta). Ripristinare la calcolatrice per inizializzare lo stato dell’unità, quindi regolare la data e l’ora prima di utilizzare la calcolatrice. RATE GT • SET

SELETTORE MODALITÀ IMPOSTAZIONE TOTALE GLOBALE /

ALIQUOTA: “GT”: Totale globale “•”: Neutro “RATE SET”: Per regolare la data, l’ora e l’aliquota d’imposta, posizionare questo interruttore su “RATE SET”. Rimozione della lamina isolante e ripristino

1. Rimuovere la lamina isolante della pila di protezione della memoria.

• Immettere nell’ordine giorno, mese e anno, quindi premere completare.

• Utilizzare per separare giorno, mese e anno.
• Premendo il numero immesso viene analizzato e visualizzato come “data” se il valore rientra nel margine; in caso contrario viene visualizzato “Errore” e viene ripristinata la data impostata in precedenza. Giorno: 1 - 31; mese: 1 - 12; anno: 2000 -2099 (4 cifre) o 00-99 (2 cifre)

2. Premere l’interruttore RESET situato nella parte posteriore dell’unità.

(Vedere “RIPRISTINO DELL’UNITÀ”).

• Viene attivato l’orologio, che indica come data e ora correnti 1 gennaio 2006, 12:00:00 a.m. Ora:
• Immettere nell’ordine ore e minuti e premere per completare. (Non è possibile immettere un valore per i secondi. L'orologio si avvierà da zero secondi).
• Se la cifra immessa per le ore o i minuti è inferiore a 10, non è necessario immettere la prima cifra, "0". per separare i valori di ore e minuti.
• Premendo il numero immesso viene analizzato e visualizzato come “ora” se il valore rientra nel margine; in caso contrario viene visualizzato “Errore” e viene ripristinata l’ora impostata in precedenza. Ora: 0 - 23 (sistema 24 ore per l'ora), minuti: 0 - 59 Regolazione data e ora Esempio: Se la data è 15 settembre 2005 e l’ora è 3:38 p.m. Operazione Visualizzazione RATE GT • SET

• Può essere memorizzato un massimo di 4 cifre (il punto decimale non viene considerato una cifra).
• Può essere memorizzata una sola aliquota. Se viene immessa una nuova aliquota, la precedente viene cancellata. 15-38 00

Quando la regolazione è stata completata, l’orologio si avvia alle 3:38:00 p.m. SELETTORE MODALITÀ DECIMALE / SOMMA: “6 3 2 1 0”: Preimposta il numero di decimali da includere nel risultato. “F”: Il risultato viene visualizzato nel sistema decimale a virgola mobile. “A”: Nelle addizioni e sottrazioni il punto decimale viene automaticamente posizionato alla seconda cifra a partire dalla cifra più bassa del valore immesso. L'uso della modalità somma consente di aggiungere e sottrarre numeri senza immettere il punto decimale. L'uso di

annulla automaticamente la modalità somma e verranno stampati risultati con i corretti decimali. CONTROLLI OPERATIVI

DI STAMPA / CONTATORE ARTICOLI: Spento: Acceso: Impostato in modalità non stampa.

Adobe PageMaker 6.5J/PPC TASTO OROLOGIO / CALENDARIO:

• Ogni volta che viene premuto questo tasto, la modalità cambia. Modalità calcolo → Modalità visualizzazione data → Modalità visualizzazione orologio → Modalità calcolo
• Utilizzare questo tasto per regolare data e ora (vedere “SELETTORE MODALITÀ IMPOSTAZIONE TOTALE GLOBALE / ALIQUOTA”).

SOSTITUZIONE DEL RULLO INCHIOSTRATO

Se la stampa risulta sbiadita anche quando il rullo inchiostrato è nella posizione corretta, sostituire il rullo inchiostrato. Rullo inchiostrato: Tipo EA-772R

TASTO ALIMENTAZIONE CARTA

TASTO CORREGGI ULTIMA CIFRA

TASTO NO SOMMA / SUBTOTALE: No somma – Se questo tasto viene premuto subito dopo l’immissione di un numero in modalità stampa, questo viene stampato sul alato sinistro con il simbolo "#". Questo tasto viene utilizzato per stampare numeri non soggetti a calcolo, come codici, date e così via. Subtotale – Utilizzato per ottenere subtotali di addizioni e/o sottrazioni. Se viene premuto dopo il tasto , viene stampato il subtotale con il simbolo “◊” ed è possibile continuare il calcolo. Premendo questo tasto anche in modalità Non stampa, il numero visualizzato viene stampato senza simboli.

• Quando l’INTERRUTTORE DI ACCENSIONE ; SELETTORE MODALITÀ DI STAMPA / CONTATORE è impostato su “•”, “P” o “P•IC”, e sono visualizzati Data e Orologio, premere questo tasto per stampare il contenuto visualizzato, compreso il simbolo “#” sul lato sinistro della carta. Esempio: Stampa data #15 • 09 • 2005 • • • • • • (se la data è 15 settembre 2005) Stampa orologio #10 • 30 • • • • • • • • • • • (se l’ora è 10:30 a.m.) #18 • 25 • • • • • • • • • • • (se l’ora è 6:25 p.m.)
• Quando la stampa della data/orologio è completata, viene ripristinata la modalità calcolo. TASTO CANCELLA / CANCELLA NUMERO: Premere due volte questo tasto, seguito da impostata.

1) Posizionare l’interruttore di accensione su OFF.

2) Rimuovere il coperchio della stampante. (Fig. 1)

3) Tenere la parte superiore del rullo inchiostrato e rimuoverla tirando verso di

sé e poi verso l'alto. (Fig. 2)

4) Inserire il nuovo rullo inchiostrato nella posizione corretta. Assicurarsi che il

rullo inchiostrato sia stato correttamente inserito. (Fig. 3)

5) Riposizionare il coperchio della stampante.

Fig. 1 Fig. 2 Fig. 3 Pulitura del meccanismo di stampa Se la stampa sbiadisce dopo un tempo di utilizzo prolungato, pulire il rullo di stampa con la seguente procedura:

1) Rimuovere il coperchio della stampante e il rullo inchiostrato.

2) Installare il rotolo di carta e farlo scorrere fino a che non sbuca dalla parte

anteriore della stampante.

3) Con una piccola spazzola (o uno spazzolino) sfregare dolcemente il rullo di

stampa e pulirlo con una leggera pressione

4) Riposizionare il rullo inchiostrato e il coperchio della stampante.

per stampare l’aliquota Nota: • Non ruotare manualmente il meccanismo di stampa, in quanto si possono causare danni alla stampante. TASTO TOTALE TASTO UGUALE TASTO CAMBIA SEGNO: Cambia il segno algebrico di un numero (ad esempio, da positivo a negativo o viceversa).

TASTO RICHIAMA E CANCELLA MEMORIA

Non inserire mai rotoli di carta danneggiati, la carta potrebbe incastrarsi. Per prima cosa, tagliare sempre con delle forbici il bordo anteriore.

1) Inserire il bordo anteriore del rotolo nell'apertura (Fig. 1)

2) Accendere la calcolatrice e far scorrere la carta premendo

3) Sollevare il supporto metallico della calcolatrice e inserirvi il rotolo. (Fig. 3)

TASTO MEDIA: Utilizzato per il calcolo della media.

TASTO TOTALE GLOBALE

TASTO IMMISSIONE COSTO: Premere questo tasto per immettere il prezzo di costo. TASTO IMMISSIONE PREZZO DI VENDITA: Premere questo tasto per immettere il prezzo di vendita. TASTO IMMISSIONE MARGINE: Premere questo tasto per immettere il margine. Fig. 1 SIMBOLI VISUALIZZATI:

Viene visualizzato quando un numero è in memoria.

Viene visualizzato quando un numero è negativo.

Viene visualizzato quando un numero è nella memoria totale globale.

Viene visualizzato quando si supera la capacità della calcolatrice o quando viene rilevato un errore. Fig. 2 Fig. 3 NON TIRARE ALL’INDIETRO LA CARTA, IN QUANTO POTREBBE CAUSARE DANNI AL MECCANISMO DI STAMPA.

Adobe PageMaker 6.5J/PPC ERRORI SPECIFICHE In molte situazioni si potrebbe verificare un superamento delle capacità della calcolatrice o una condizione di errore. Quando accade ciò, viene visualizzato “E”. Il contenuto della memoria al momento dell’errore viene comunque conservato. Se viene visualizzato “0䡠E” al momento dell’errore, viene stampato “– – – – – – –” in rosso e si dovrà utilizzare per annullare l’operazione. In casi rari, può succedere che la stampa si interrompa a metà e che appaia “E” sullo schermo. Non costituisce un problema di funzionamento, ma è causato dall’esposizione della calcolatrice a un forte rumore elettromagnetico o ad elettricità statica da parte di una fonte esterna. Se ciò accade, premere quindi ripetere il calcolo dall’inizio. Capacità operativa: 12 cifre Alimentazione: In funzionamento: CA: 220V – 230V, 50Hz Backup memoria: 3V ... (CC) (Batteria al litio CR2032 × 1) Durata della pila di protezione della memoria: Circa 2500 ore (a 25°C e con la spina di alimentazione non connessa alla presa). SEZIONE OROLOGIO Precisione: Entro ±90 secondi per media mensile (25°C) Elementi da visualizzare: giorno, mese, anno, ora, minuto, secondo Elementi da stampare: giorno, mese, anno, ora, minuto Sistema ore: 24 ore Condizioni di errore:

1. Quando la parte intera di un risultato supera le 12 cifre.

2. Quando la parte intera del contenuto della memoria o della memoria totale

globale supera le 12 cifre. (Es.

3. Quando un numero qualunque viene diviso per zero. (Es. 5

SEZIONE STAMPANTE Stampante: Stampante meccanica: Velocità di stampa: Circa 2,1 righe/sec. (Temperatura: 25°C), quando viene stampato “741•9 + ”. La velocità di stampa varia a seconda del numero di righe e dei tipi di cifre da stampare.) Carta per la stampante: 57 mm – 58 mm – 80 mm in diametro (max.) Temperatura di funzionamento: 0°C – 40°C Consumo energetico: 51 mA Dimensioni: 193 mm (L) × 255 mm (P) × 60,5 mm (A) Peso: Circa 1,02 kg (con pila). Accessori: 1 pila al litio (installata), 1 etichetta della data di sostituzione (attaccata alla parte posteriore dell’unità), 1 rotolo di carta, 1 rullo inchiostrato (installato) e un manuale di istruzioni

SOSTITUZIONE DELLA PILA DI

PROTEZIONE DELLA MEMORIA

Quando sostituire la pila Il periodo di funzionamento della pila di protezione della memoria è di circa 2500 ore a 25°C con l’alimentatore non connesso alla rete elettrica.

• Quando la pila di protezione della memoria è scarica, viene inizializzata l’impostazione di data/ora. (1/1/2006, 12:00:00 a.m.). Verificare la regolazione di data/ora nella modalità visualizzazione data/ orologio quando l’alimentatore viene connesso alla rete elettrica. Se la data/ora risulta modificata o non corretta, sostituire prontamente la pila con una nuova. (Il periodo di funzionamento della pila preinstallata potrebbe essere più breve del previsto a causa della durata della spedizione del prodotto). AVVERTENZA IL VOLTAGGIO UTILIZZATO DEVE ESSERE QUELLO SPECIFICATO SU QUESTA CALCOLATRICE. L’UTILIZZO DI QUESTA CALCOLATRICE CON UN VOLTAGGIO SUPERIORE A QUELLO SPECIFICATO È PERICOLOSO E PUÒ CAUSARE INCENDI O ALTRI DANNI E MALFUNZIONAMENTI. IN NESSUN CASO SHARP POTRÀ ESSERE RITENUTA RESPONSABILE PER DANNI DALL’UTILIZZO DI QUESTA

CALCOLATRICE CON UN VOLTAGGIODIVERSO DA QUELLO

SPECIFICATO. Metodi di sostituzione della pila Utilizzare una pila al litio (CR2032). Attenzione: La sostituzione della pila annullerà la regolazione di data/ora e l’aliquota di imposta memorizzata.

1) Posizionare l’interruttore di accensione su OFF e disconnettere l’alimentatore

2) Rimuovere il coperchio dello scomparto pila nella parte posteriore dell'unità.

3) Rimuovere la pila scarica e installarne una nuova. Pulire accuratamente la

pila con un panno asciutto e posizionare il alto positivo verso l'alto. (Fig. 2)

4) Riposizionare il coperchio dello scomparto pila.

5) Premere l’interruttore RESET nella parte posteriore dell’unità (vedere

“RIPRISTINO DELL’UNITÀ”). Fig. 1

RIPRISTINO DELL’UNITÀ

Un forte urto, l’esposizione a potenti campi elettrici o circostanze del tutto eccezionali possono bloccare il funzionamento dell’unità e dei pulsanti. In questi casi, premere l’interruttore RESET (RIPRISTINA) posto nella parte inferiore dell’unità. L’interruttore RESET (RIPRISTINA) deve essere premuto solo nei seguenti casi:

• se si verifica un evento eccezionale e tutti i tasti sono disattivati. Notas:
• Premendo l’interruttore RESET (RIPRISTINA) è possibile cancellare le impostazioni di data, ora, aliquota di imposta e il contenuto della memoria.
• Utilizzare solo una penna a sfera per premere l’interruttore RESET (RIPRISTINA). Non utilizzare oggetti che possono rompersi o con estremità appuntite, come, ad esempio, aghi.
• Dopo aver premuto l’interruttore RESET (RIPRISTINA), collegare la spina di alimentazione a una presa. Posizionare l’interruttore di alimentazione su ON e controllare che sia visualizzato “0.”. Fig. 2 Dopo la sostituzione della pila
• Collegare la spina di alimentazione a una presa e posizionare l’interruttore di accensione su “ON”. Controllare che sia visualizzato "0.". In caso contrario, rimuovere la pila, reinstallarla e verificare nuovamente.
• Regolare di nuovo data, ora e aliquota d’imposta.
• Sull’etichetta che indica la data di sostituzione della pila nella parte posteriore dell’unità, scrivere il mese e l’anno della sostituzione, come riferimento per la sostituzione successiva. Precauzioni nell’uso della pila
• Non lasciare la pila scarica nella calcolatrice.
• Non esporre la pila all’acqua o alla fiamma e non smontarla.
• Conservare le pile lontano dalla portata dei bambini.

1. Impostare il selettore decimale come specificato in ciascun

esempio. Il selettore di arrotondamento deve essere in posizione “5/4” a meno che non sia diversamente specificato.

2. Il selettore della modalità di impostazione Totale Globale/Aliquota

deve essere in posizione “•” (off) salvo diversamente specificato.

3. Il selettore della modalità di impostazione Contatore articoli/

stampa deve essere in posizione “P” salvo diversamente specificato, prima di dare inizio a qualsiasi operazione di calcolo. prima di eseguire di un calcolo.

5. Se durante l’immissione di un numero si verifica un errore,

oppure e inserire il numero corretto. premere oppure per

6. Dopo avere inserito un valore, premere

attivare la modalità di calcolo. Nel caso in cui vengano effettuate varie attività di calcolo, Costo/Vendita/Margine necessario premere prima il pulsante per annullare la modalità Costo/ Vendita/Margine.

7. Le procedure di esempio sono elencate come segue, salvo

diversamente specificato. Betrieb Anzeige Druck Operazione Visualizzazione Stampa

SOTTRAZIONE CON MODALITÀ DI ADDIZIONE /

• : Sono validi anche gli inserimenti nell'ordine di “30 ” kan också göras.

• : Sono validi anche gli inserimenti nell'ordine di “30

• Il valore inserito (inserire valore, premere quindi

) verrà conservato nel buffer; non sarà quindi necessario reinserirlo quando il calcolo verrà eseguito nuovamente.

• Il contenuto del buffer verrà cancellato dopo un nuovo inserimento, all'accensione o allo spegnimento dell'unità oppure quando sul display è visualizzato il simbolo di errore “E”. F63210A

• : Sono validi anche gli inserimenti nell'ordine di “500
