Tipo di prodotto	Calcolatrice stampante
Marca	SHARP
Modello	EL-2607P / EL-2607PG
Capacità di lavoro	12 cifre
Alimentazione principale	CA 220-230 V, 50 Hz
Alimentazione di backup	Batteria al litio CR2032 (3 V)
Durata della batteria di backup	Circa 2 anni (a 25°C)
Tipo di stampante	Stampante meccanica
Velocità di stampa	Circa 4,3 righe al secondo
Larghezza della carta	57-58 mm
Diametro massimo del rotolo	80 mm
Consumo elettrico	67 mA
Peso	Circa 1,9 kg (con batteria)
Intervallo di temperatura di funzionamento	0 °C a 40 °C
Funzioni principali	Calcoli di base, percentuale, imposta (inclusa/esclusa), memoria, media, totale generale, stampa, conteggio articoli, ricarico/margine
Manutenzione e pulizia	Panno morbido e asciutto. Non utilizzare solventi né panno umido.
Sicurezza	Non esporre ad acqua, umidità o polvere. Utilizzare solo la tensione specificata. Tenere le batterie fuori dalla portata dei bambini.
Pezzi di ricambio disponibili	Nastro inchiostratore, rotolo di carta, batteria CR2032
Riparabilità	Affidare a un distributore autorizzato SHARP in caso di riparazione
Accessori forniti	1 batteria al litio, 1 etichetta per la sostituzione della batteria, 1 rotolo di carta, 1 nastro inchiostratore (installato), manuale di istruzioni

Domande frequenti - EL-2607P/2607PG SHARP

Come installare la batteria di backup per la prima volta?

Spegnere l'appareio (OFF) e scollegare il cavo di alimentazione. Rimuovere il coperchio del vano batteria sul retro, asciugare l'interno, inserire la batteria al litio con il polo + verso l'alto, rimettere il coperchio, quindi premere il pulsante RESET sul retro. Ricollegare e accendere.

Come sostituire il nastro inchiostratore?

Spegnere l'apparecchio. Rimuovere il coperchio della stampante. Tirare il vecchio nastro verso di sé. Inserire il nuovo nastro con il lato nero verso l'alto, agganciare una bobina sull'asse sinistro. Far passare il nastro all'esterno delle guide metalliche. Tenderlo se necessario, rimettere il coperchio.

Come sostituire il rotolo di carta?

Tagliare con cura il bordo del nuovo rotolo. Inserire l'estremità nell'apertura della stampante. Accendere l'apparecchio e premere il tasto di avanzamento carta per far avanzare la carta. Posizionare il rotolo nel supporto.

Cosa significa il simbolo 'E' visualizzato?

Il simbolo E indica un errore o un superamento di capacità. Può verificarsi se si inseriscono più di 12 cifre, se il risultato supera 12 cifre, se la memoria supera 12 cifre o se si divide per zero. Utilizzare i tasti CE o → per cancellare l'errore, oppure premere * per resettare.

Come impostare un'aliquota fiscale?

Posizionare il selettore GT/TAX su RATE SET. Digitare l'aliquota (fino a 4 cifre) e premere TAX+. Per un'aliquota di sconto, premere +/- prima di TAX+. Quindi riportare il selettore sulla posizione neutra (•). Può essere memorizzata una sola aliquota.

Come utilizzare il tasto di non addizione?

Il tasto /◇ consente di stampare un numero senza includerlo in un calcolo, come una data o un codice. Dopo aver inserito il numero, premere /◇ per stampare con il simbolo #. Serve anche per ottenere un totale parziale (stampato con ◇) senza interrompere il calcolo.

Come effettuare un calcolo della media?

Inserire i valori aggiungendoli con + o sottraendoli con -. Dopo l'ultimo valore, premere il tasto AVG per calcolare e stampare la media. La calcolatrice divide la somma per il numero di articoli contati.

Cosa fare se i tasti non rispondono più?

Un urto violento o l'esposizione a un campo elettrico può bloccare l'apparecchio. Utilizzare la punta di una penna a sfera per premere il pulsante RESET sul retro dell'apparecchio. Questo cancella i dati in memoria (aliquote, ecc.). Ricollegare e riaccendere.

Che tipo di batteria usare per il backup della memoria?

Utilizzare una batteria al litio di tipo CR2032. Sostituirla ogni 2 anni. Rispettare la polarità (+ verso l'alto). Non gettare la batteria usata nel fuoco o nell'acqua.

Come pulire la calcolatrice?

Utilizzare un panno morbido e asciutto. Non utilizzare mai solventi, prodotti chimici o un panno umido. Evitare di lasciare l'apparecchio in luoghi umidi, polverosi o con forti sbalzi di temperatura.

MANUALE UTENTE EL-2607P/2607PG SHARP

ITALIANO ...... Pagina 53

ESEMPI DI CALCOLO ...... Pagina 131

SVENSKA Sida 66

RÄKNEEXEMPEL Sida 131

NEDERLANDS ...... Pagina 78

REKENVOORBEELDEN ...... Pagina 132

MANUALE DI ISTRUZIONI

BRUKSANVISNING

GEBRUIKSAANWIJZING

Se la batteria non viene sostituita in modo corretto c'è pericolo di esplosioni.

Sostituire la batteria con una dello stesso tipo o con una equivalente raccomandata dalla fabbrica.

Smaltire le batterie usate seguendo le istruzioni della fabbrica.

La presa della corrente deve essere installata in prossimità dell'apparecchio ed essere facilmente accessibile.

Observera!

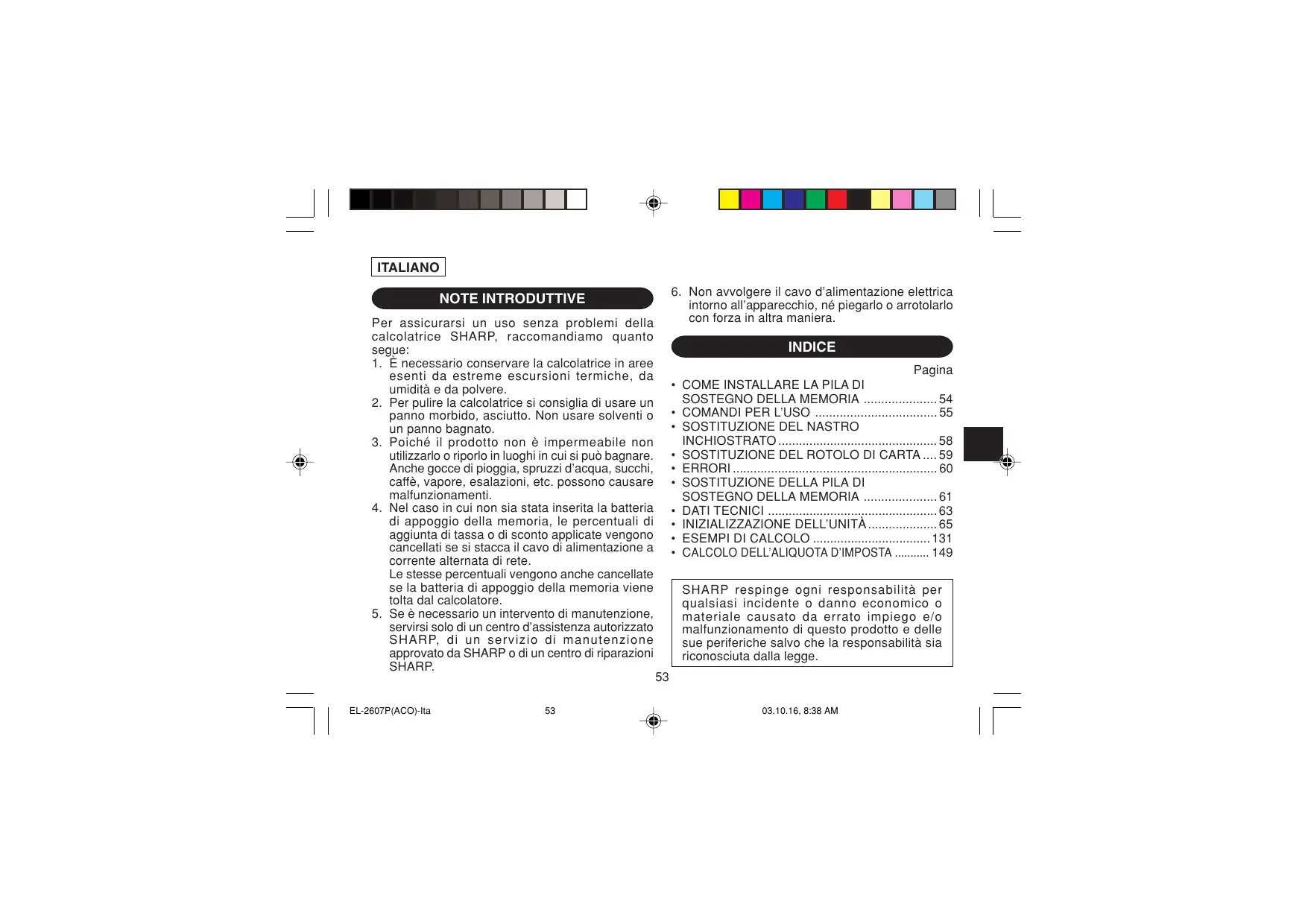

Per assicurarsi un uso senza problemi della calcolatrice SHARP, raccomandiamo quanto segue:

1. È necessario conservare la calcolatrice in aree esenti da estreme escursioni termiche, da umidità e da polvere.
2. Per pulire la calcolatrice si consiglia di usare un panno morbido, asciutto. Non usare solventi o un panno bagnato.
3. Poiché il prodotto non è impermeabile non utilizzarlo o riporlo in luoghi in cui si può bagnare. Anche gocce di pioggia, spruzzi d'acqua, succhi, caffè, vapore, esalazioni, etc. possono causare malfunzionamenti.
4. Nel caso in cui non sia stata inserita la batteria di appoggio della memoria, le percentuali di aggiunta di tassa o di sconto applicate vengono cancellati se si stacca il cavo di alimentazione a corrente alternata di rete. Le stesse percentuali vengono anche cancellate se la batteria di appoggio della memoria viene tolta dal calcolatore.
5. Se è necessario un intervento di manutenzione, servirsi solo di un centro d'assistenza autorizzato SHARP, di un servizio di manutenzione approvato da SHARP o di un centro di riparazioni SHARP.
6. Non avvolgere il cavo d'alimentazione elettrica intorno all'apparecchio, né piegarlo o arrotolarlo con forza in altra maniera.

INDICE

Pagina

• COME INSTALLARE LA PILA DI SOSTEGNO DELLA MEMORIA ....54 • COMANDI PER L'USO 55
• SOSTITUZIONE DEL NASTRO INCHIOSTRATO 58 • SOSTITUZIONE DEL ROTOLO DI CARTA .... 59
• ERRORI 60
• SOSTITUZIONE DELLA PILA DI SOSTEGNO DELLA MEMORIA ...... 61 • DATI TECNICI 63 • INIZIALIZZAZIONE DELL'UNITÀ......65 • ESEMPI DI CALCOLO ....131 • CALCOLO DELL'ALIQUOTA D'IMPOSTA ..... 149

SHARP respinge ogni responsabilità per qualsiasi incidente o danno economico o materiale causato da errato impiego e/o malfunzionamento di questo prodotto e delle sue periferiche salvo che la responsabilità sia riconosciuta dalla legge.

COME INSTALLARE LA PILA DI SOSTEGNO DELLA MEMORIA

Prima di usarla per la prima volta, rimuovere la pila al litio installata e installarla nell'apparecchio seguendo la procedura seguente.

Se la spina del cavo di alimentazione viene staccata, sia pure accidentalmente, mentre l'apparecchio sta funzionando alimentato solamente con corrente alternata di rete, le percentuali di aggiunta di tassa o di sconto applicate memorizzati vengono cancellati.

1) Spegnere l'unità mettendo l'interruttore in posizione "OFF" e scollegare la spina del cavo di alimentazione dalla presa della rete elettrica. 2) Rimuovere il coperchio del vano pila sul retro dell'unità. (Fig. 1) 3) Pulire bene la pila strofinandola con un panno asciutto e collocare il lato positivo “+” in su. (Fig. 2) 4) Sostituire il coperchio del vano pila seguendo al contrario la procedura per la rimozione. 5) Premere l'interruttore RESET sul retro dell'unità. (Vedere a pagina 65.)

Dopo l'installazione della pila

• Collegare la spina del cavo di alimentazione a una presa della rete elettrica e accendere l'unità mettendo l'interruttore in posizione "ON". Controllare che sia visualizzato "0.". Se "0." non è visualizzato, rimuovere la pila, reinstallarla e accertare che esso sia visualizzato.
• Sull'etichetta per la data di sostituzione della pila, che si trova sul retro dell'unità, scrivere il mese e l'anno in cui si è installata la pila, come promemoria di quando sostituirne una la prossima volta.

COMANDI PER L'USO

INTERRUTTORE DI ACCENSIONE; SELEZIONE MODALITÀ DI STAMPA / MODALITÀ DI CONTADDENDI:

"OFF": Alimentazione disattivata.

“•”: Apparecchio spento. Impostato sulla modalità di non-stampa.

“P”: Apparecchio acceso. Impostato sulla modalità di stampa.

“P•IC”: Apparecchio acceso. Impostato sulla modalità di stampa e di contaddendi.

1) Il contatore segnerà quante volte viene premuto il tasto ± in un'addizione.

Nota: • Ogni volta che viene premuto il tasto — in una sottrazione, verrà sottratta un'unità dal conteggio degli addendi.

- Il conteggio viene stampato quando viene visualizzato il risultato del calcolo.

- Premendo il tasto *, ×, ÷, AVG o MU si azzera il contatore.

2) Quando il selettore delle modalità totale finale / impostazione tassi è attivato "ON" (GT), il contatore rileverà quante volte i risultati del calcolo sono stati memorizzati nella memoria del totale finale. Per stampare e azzerare il conteggio, premere il tasto GT.

3) Il contatore rileverà quante volte è stato premuto il tasto M+ in un'addizione.

Nota: • Ogni volta che viene premuto il tasto M- in una sottrazione, verrà sottratta un'unità dal conteggio.

- Il conteggio viene stampato quando viene richiamata la memoria.

- Premendo il tasto *M si azzera il contatore.

Nota: Il contatore ha una capacità massima di 3 cifre (fino a ±999). Superata questa cifra, il conteggio riprende da zero.

F63210

SELETTORE DECIMALE:

Preimposta il numero di posizioni decimali per la risposta.

Nella posizione “F”, la risposta viene visualizzata nel sistema decimale variabile.

SELETTORE DI MODALITÀ COSTANTE / ADDIZIONE:

“K”: Vengono eseguite le seguenti funzioni costanti:

Moltiplicazione:

La calcolatrice ricorda automaticamente il primo numero immesso (il moltiplicando) e l'istruzione ✗.

Divisione:

La calcolatrice ricorda automaticamente il secondo numero immesso (il divisore) e l'istruzione ☐.

“●”: Neutro

“A”: L'uso della modalità Addizione consente la somma e la sottrazione di numeri senza immissione del punto decimale. Quando si attiva la modalità Addizione, il punto decimale viene posizionato automaticamente in base all'impostazione del selettore decimale.

L'uso di ☐, ✗ e ÷ prende automaticamente la precedenza sulla modalità Addizione e nella posizione decimale preimpostata vengono stampate risposte corrette dal punto di vista dei decimali.

↑ 5/4 ↓

SELETTORE DI ARROTONDAMENTO:

“↑”: il risultato viene arrotondato per eccesso.

“5/4”: il risultato viene arrotondato.

“↓”: il risultato viene arrotondato per difetto.

Nota: Eseguendo dei calcoli in successione per mezzo dei tasti ✗ o ÷ la virgola decimale cambia di posizione in relazione al calcolo.

Se il selettore di posizione della virgola decimale è posizionato su “F”, il risultato viene sempre arrotondato (↓).

RATE

GT • SET

SELETTORE MODALITÀ TOTALE FINALE / IMPOSTAZIONE TASSI:

"GT": Totale finale

"•": Posizione neutra

"RATE": Impostare questo selettore sulla posizione "RATE SET" prima di memorizzare un tasso.

• Immettere l'aliquota di imposta aggiuntiva, quindi premere TAX+.
• Per memorizzare un tasso di sconto, premere +/- prima di premere TAX+.
• È possibile memorizzare un massimo di 4 cifre (il separatore decimale non viene considerato una cifra).

Nota: • Assicurarsi di impostare questo selettore in posizione "•" dopo aver memorizzato un tasso.

- È possibile memorizzare un solo tasso. Se si immette un nuovo tasso, il tasso precedente verrà eliminato.

TASTO D'AVANZAMENTO DELLA CARTA → TASTO CORREZIONE ULTIMA CIFRA GT TASTO DEL TOTALE GENERALE CE TASTO CANCELLAZIONE IMMISSIONE * TASTO DEL TOTALE ✗ TASTO DI MOLTIPLICAZIONE ÷ TASTO DI DIVISIONE - = TASTO SOTTRAZIONE UGUALE TASTO ADDIZIONE UGUALE +/- TASTO DI INVERSIONE DEL SEGNO MU TASTO D'INCREMENTO *M TASTO DI CANCELLAZIONE DELL'INTERA MEMORIA M TASTO DI RICHIAMO DEL TOTALE PARZIALE DELLA MEMORIA M+ TASTO DI ADDIZIONAMENTO ALLA MEMORIA M- TASTO DI ADDIZIONAMENTO ALLA MEMORIA TAX+ TASTO DI SOTTRAZIONE DELLA TASSA TAX- TASTO DI VISUALIZZAZIONE PRE-TASSA

% TASTO DI PERCENTUALE

/◇ TASTO NON-ADDIZIONE / TOTALE PARZIALE:

Non-addizione – Premendo questo tasto subito dopo l'inserimento di un numero in modalità di stampa, l'immissione viene stampata sul lato sinistro con "#". Questo tasto viene utilizzato per stampare numeri non soggetti a calcoli, come codici, date, ecc.

Totale parziale – Usato per ottenere il totale o i totali parziali di addizioni e/o sottrazioni. Premendo il tasto dopo ⚠ o —, il totale parziale viene stampato con "◇" e si può proseguire il calcolo.

Premendo questo tasto anche in modalità di Non-stampa, il numero visualizzato viene stampato con "P".

AVG TASTO DELLA MEDIA:

È usato per calcolare la media.

SIMBOLI DEL DISPLAY:

M: è stato memorizzato un numero.

-: il valore visualizzato è negativo.

E: errore o superamento della capacità massima.

-: viene visualizzato quando un numero si trova nella memoria del totale finale.

* Tutti i simboli disponibili sono stati visualizzati qui insieme a scopo esemplificativo, ma i simboli stessi non compaiono mai simultaneamente sullo schermo.

SOSTITUZIONE DEL NASTRO INCHIOSTRATO

1. Rimuovere il rotolo di carta dal calcolatore. (Strappare la carta e rimuoverla dal meccanismo di stampa utilizzando 📂.)
2. Spegnere l'apparecchio prima di sostituire il nastro.
3. Rimuovere il coperchio della stampante. (Fig. 1)
4. Rimuovere il nastro inchiostrato tirandolo verso l'alto.
5. Inserire il nuovo nastro inchiostrato.
6. Con il lato nero del nastro rivolto verso l'alto, posizionare una delle bobine sul perno di destra. (Fig. 2) Assicurarsi che la bobina sia bloccata in posizione.
7. Far passare il nastro inchiostrato attorno al lato esterno delle guide di metallo. (Fig. 3)
8. Riportare il nastro in tensione girando manualmente una delle bobine.
9. Riposizionare il coperchio della stampante. (Fig. 4)
10. Riposizionare il rotolo di carta.

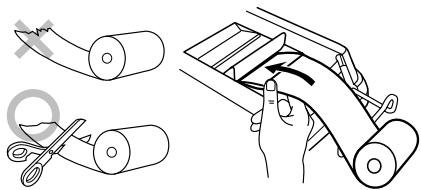

Non inserire rotoli di carta se la carta stessa risulta strappata. Potrebbero verificarsi inceppamenti della carta.

Prima di inserire la carta, tagliare sempre con forbici affilate il margine di inserimento.

1) Inserire nell'apertura il margine di inserimento del rotolo di carta. (Fig. 1) 2) Accendere l'apparecchio e far avanzare la carta premendo il tasto 📂. (Fig. 2) 3) Inserire il rotolo di carta nel supporto porta-carta. (Fig. 3)

In vari casi possono verificarsi eccedenze nel numero di cifre visualizzabile sul quadrante, o altre condizioni di errore. In tali casi sul quadrante compare l'indicazione "E". Il contenuto della memoria fino al momento in cui si verifica l'errore viene mantenuto.

Se, quando si verifica un errore, viene visualizzato il simbolo "0•E", è necessario azzerare il calcolatore premendo il pulsante *. Se viene visualizzata la lettera "E" con qualsiasi numerale ad eccezione dello 0, l'errore può essere eliminato con il pulsante CE o →, quindi è possibile continuare il calcolo.

Inoltre, in casi molto rari, la stampa in corso può interrompersi, e sul quadrante comparire il simbolo "E". Non si tratta di una disfunzione ma di un fenomeno che si verifica quando la calcolatrice si trova esposta a forti elettromagnetismi, o elettricità statica, da sorgenti esterne circostanti. In tali casi, agire sul tasto * per ripristinare la calcolatrice e ripetere il calcolo dall'inizio.

Condizioni d'errore:

1. Immissione di più di 12 cifre o di 11 decimali. Questo errore può essere eliminato con CE o →.
2. Se la parte intera di un risultato supera le 12 cifre.
3. Se la parte intera del contenuto della memoria o della memoria del totale generale supera le 12 cifre.

1. Dividendo un qualsiasi numero per zero. (Es. 5 ⊕ 0 ⊕)

SOSTITUZIONE DELLA PILA DI SOSTEGNO DELLA MEMORIA

Quando è tempo di sostituire la pila

Sostituire con una pila nuova ogni 2 anni.

Metodo di sostituzione della pila

Nota: Quando si sostituisce la pila, l'aliquota d'imposta o di sconto applicate e i contenuti della memoria vanno persi.

Potrebbe essere utile prender nota, su un foglio di carta, del valore d'aliquota d'imposta o di sconto applicate e di altri numeri importanti.

1) Spegnere l'unità mettendo l'interruttore in posizione "OFF" e scollegare la spina del cavo di alimentazione dalla presa della rete elettrica.

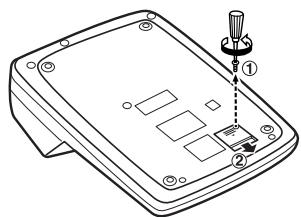

2) Rimuovere il coperchio del vano pila sul retro dell'unità. (Fig. 1)

3) Rimuovere la pila scarica e installare una pila al litio nuova. Pulire bene la pila strofinandola con un panno asciutto e collocare il lato positivo “+” in su. (Fig. 2)

4) Sostituire il coperchio del vano pila seguendo al contrario la procedura per la rimozione.

5) Premere l'interruttore RESET sul retro dell'unità. (Vedere a pagina 65.)

- Sull'etichetta per la data di sostituzione della pila, che si trova sul retro dell'unità, scrivere il mese e l'anno in cui si è installata la pila, come promemoria di quando sostituirne una la prossima volta.

Precauzioni sull'uso della pila

• Non lasciare una pila scarica nell'apparecchio.
• Non esporre la pila ai rischi di acqua o fiamme, e non smontarla.
• Conservare le pile fuori dalla portata dei bambini piccoli.

Dopo la sostituzione della pila

• Collegare la spina del cavo di alimentazione a una presa della rete elettrica e accendere l'unità mettendo l'interruttore in posizione "ON". Controllare che sia visualizzato "0.". Se "0." non è visualizzato, rimuovere la pila, reinstallarla e accertare che esso sia visualizzato.
• Azzerare il valore d'aliquota d'imposta o di sconto applicate.

DATI TECNICI

Capacità operativa: 12 cifre

Alimentazione: In funzione:

CA: 220V–230V, 50Hz

Backup di memoria:

3V ∼ (CC)

(Pila al litio CR2032 × 1)

Durata di vita utile della pila di protezione della

memoria: Ca. 2 anni.

(Provato e accertato a 25°C; le condizioni ambientali d'uso possono far cambiare il valore effettivo.)

Consumo di energia:

Dimensioni:

Peso:

Accessori:

67 mA

1 pila al litio, 1 etichetta per la data di sostituzione della pila (attaccata sul retro del corpo dell'unità), 1 rotolo di carta, 1 nastro inchiostrato (inserito) e manuale di istruzioni

SEZIONE DI STAMPA

Stampante: Stampante meccanica

Velocità di stampa:

Ca. 4,3 righe/sec.

Carta per stampa:

Larghezza 57 – 58 mm 80 mm di diametro (massimo)

Temperatura operativa:

0° C – 40° C

AVVERTENZA

LA TENSIONE UTILIZZATA DEVE ESSERE QUELLA SPECIFICATA SULLA CALCOLATRICE. L'USO DELLA CALCOLATRICE CON UNA TENSIONE MAGGIORE DI QUELLA SPECIFICATA È PERICOLOSO E PUÒ PROVOCARE INCENDI O ALTRI TIPI DI INCIDENTI CHE CAUSANO DANNI. NON CI RITERREMO RESPONSABILI PER NESSUN DANNO RISULTANTE DA UN USO DELLA CALCOLATRICE CON TENSIONE DIVERSA DA QUELLA SPECIFICATA.

INIZIALIZZAZIONE DELL'UNITÀ

Se sottoposta a colpi, urti violenti, esposta a campi elettromagnetici, o in condizioni fuori dalla norma l'unità potrebbe non essere più operativa e non rispondere alla pressione dei tasti. Se questo accadesse, premere il tasto RESET che si trova sul fondo dell'unità. Il tasto RESET deve essere premuto solo quando:

• si è verificato un evento anormale.
• si è provveduto all'installazione o alla sostituzione delle pile.

Note:

• Premendo l'interruttore RESET si cancella l'aliquota d'imposta o di sconto applicate e gli altri dati memorizzati.

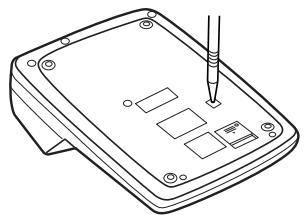

• Per premere il tasto RESET utilizzare solo la punta di una penna a sfera. Non usare oggetti che possano rompersi oppure siano appuntiti, come gli aghi.

- Dopo aver premuto l'interruttore RESET, collegare la spina del cavo di alimentazione a una presa della rete elettrica. Accendere l'unità mettendo l'interruttore in posizione "ON" e controllare che sia visualizzato "0.".

1. Impostare il selettore decimale nel modo specificato in ogni esempio. Se non viene specificato diversamente, il selettore di arrotondamento deve essere in posizione "5/4".
2. Se non diversamente specificato, il selettore di modalità costante/addizione e il selettore fra la modalità di totale finale e la modalità di predisposizione della percentuale devono essere in posizione "•" (off).
3. Se non viene specificato diversamente, il selettore della modalità di conteggio stampe/elementi deve essere in posizione "P".
4. Se si commette un errore durante l'immissione di un numero, premere CE o → e immettere il numero corretto.
5. I valori negativi vengono stampati con il simbolo "—" in rosso.

ESEMPI DI CALCOLO

Il margine lordo e il margine di profitto sono due modi per calcolare il profitto in percentuale.

• Il margine di profitto è rappresentato dalla percentuale di profitto in rapporto al prezzo di vendita.
• Il margine lordo è rappresentato dalla percentuale di profitto in rapporto ai costi.

- “Cost” indica i costi.

• “Sell” indica il prezzo di vendita.
• “GP” indica il profitto lordo.
• “Mkup” indica la percentuale di profitto basata sui costi.
• “Mrgn” indica la percentuale di profitto basata sul prezzo di vendita.

ESEMPIO 1: Impostare il 5% di aliquota d'imposta. Calcolare l'imposta del 5% su 800$ e calcolare il totale.

Quest'apparecchio è conforme ai requisiti delle direttive 89/336/EEC e 73/23/EEC, come emendata dalla direttiva 93/68/EEC.
