MANUALE UTENTE DEH-P8100BT PIONEER
Manuale d'installazione
Collegamento delle unità. 2
Collegamento del cavo di alimentazione...... 4
Collegamento ad un amplificatore venduto a parte 6
Installazione 8
Installazione DIN frontale/posteriore 8
Rimozione o applicazione del bordo di rifinitura... 8
Installazione DIN frontale 8
Installazione DIN posteriore. 9
Installatione del microfono. 9
Quando si installa il microfono sull'alletta parasole 9
Quando si installa il microfono sulla colonna dello sterzo. 10
Regolazione dell'angolo del microfono 10
Installatione del telecomando da volante ... 10
Installazione dell'unità su un'autocon volante a sinistra. 11
Collegamento delle unità

Nota
- Qualora l'unità venga installata in un veicolo la cui chiavetta di accensione è sprovista della posizione ACC (accessori), il cavo roso deve essere collegato al terminale in grado di rilevare il funzionamento della chiavetta stessa. In caso contrario la batteria si scaricherebbe.

Posizione ACC

Assenza di posizione ACC
L'impiego dell'unità in condizioni diverse dalles seguenti potrebbe dar luogo a incendi o malfunzionamenti:
—Veicoli provvisti di batteria da 12 V con messa a terra sul negativo.
Altoparlanti da 50 W (uscita) e da 4 ohm a 8 ohm (impedenza).
- Per impedire il verificarsi di cortocircuiti, di surriscaldamento o di malfunzionamenti racommandiamo di osservare le seguenti istruzioni.
—Prima di procedere con l'installazione scollegate il terminale negativo della batteria.
—Bloccate i cavi con apposite fascette o con del nastro adesivo. Per proteggere i cavi che scorrono contro le parti metalliche del veicolo avvolgeteli inoltre con del nastro adesivo.
—Allontanate tutti i cavi da qualsiasi parte in movimento quali, ad esempio, la leva delchio e le guide dei sedili.
—Allontanate tutti i cavi da punti ad elevata temperatura quali, ad esempio, gli effusitori delsystema di riscaldamento del veicolo.
Per collegare il cavo giallo alla batteria non fatelo passare per un foro ricavato nella struttura di separazione dal vano del motore.
Proteggete con del nastro adesivo tutti i connettori non usati.
Non accorricate alcun cavo di collegamento.
Non tagliate la guaina d'isolamento del cavo di alimentazione di questa unità in modo da prelevare corrente per alimentare altri appearecchi. La capacité di corrente di quello cavo è infatti limitata.
—Usate solo un fusibile della capacité prescritta.
Non collegiate mai direttamente a terra il cavo negativo degli altoparlanti.
Non raggruppate fra loro il cavo negativo di più altoparlanti.

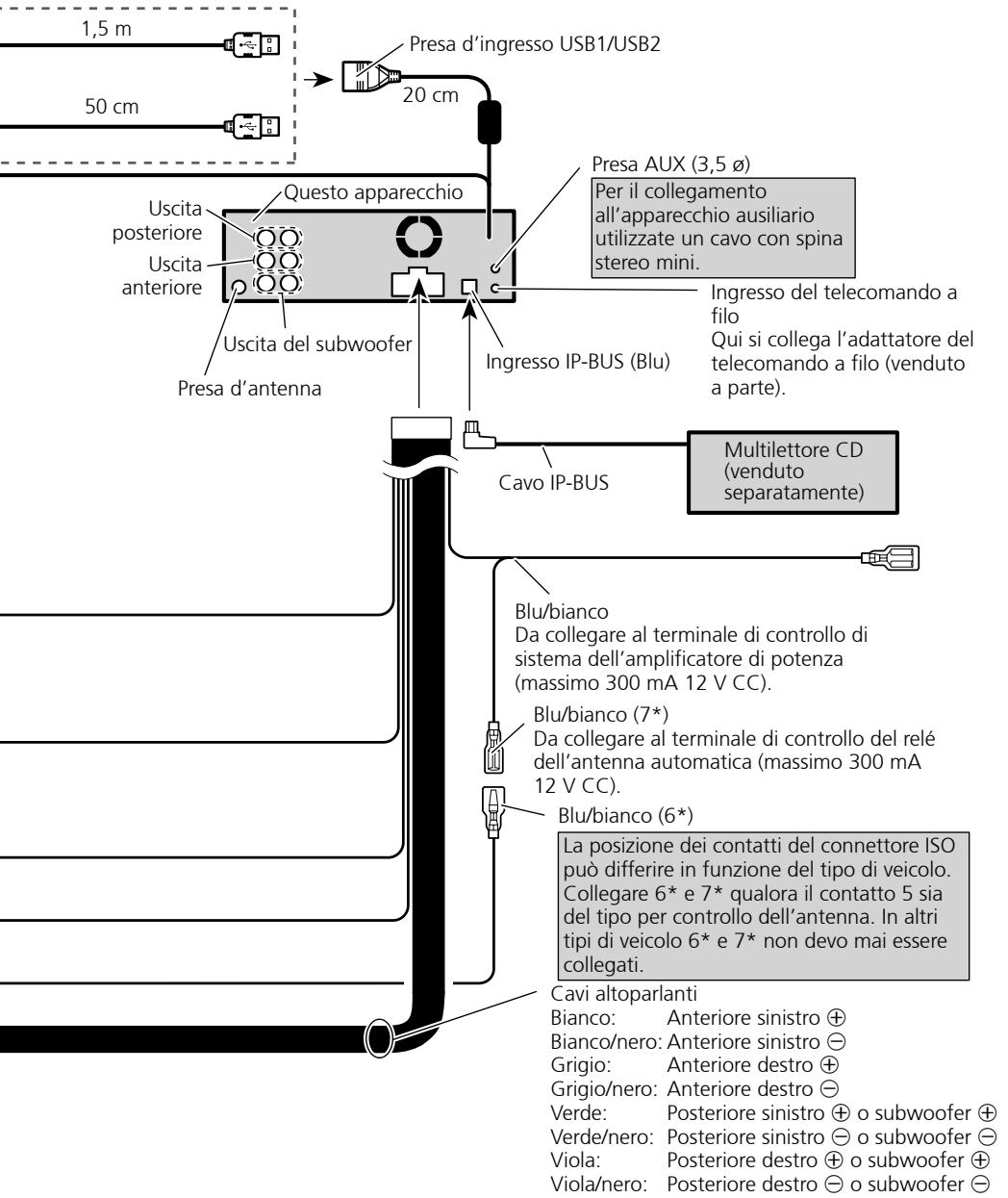

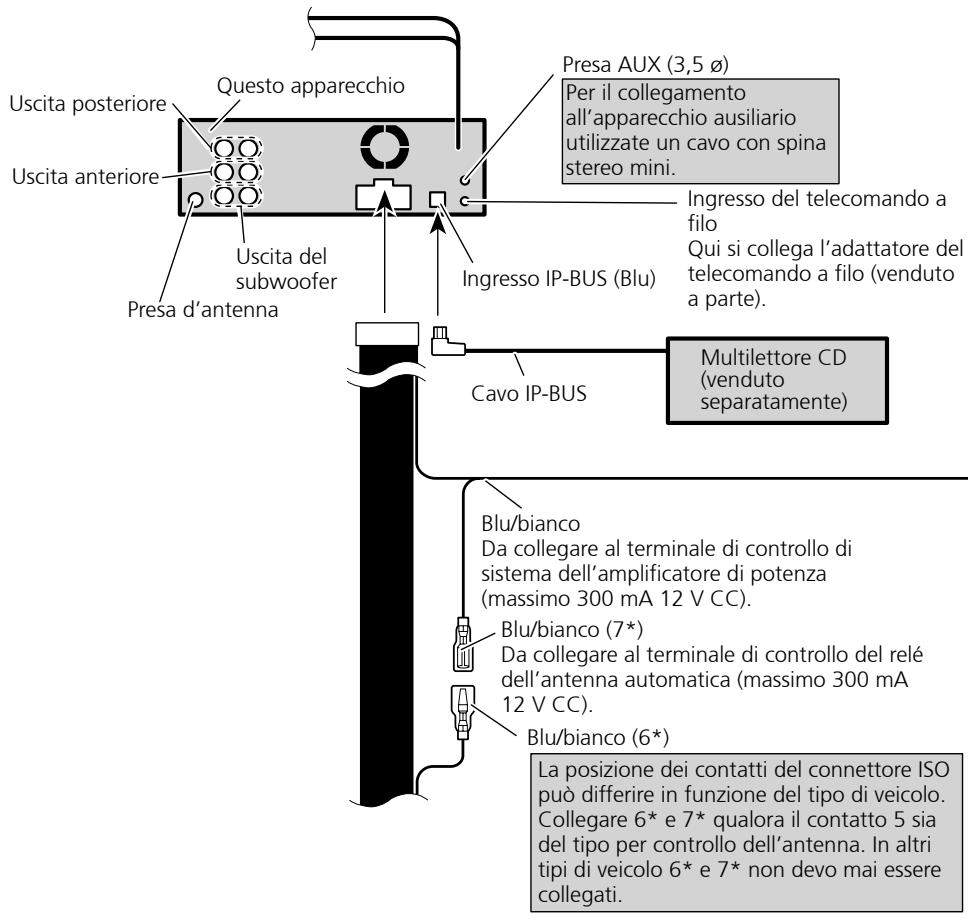

Collegamento delle unità
- Quando l'unità è accesa il segnale di controllo è posto in uscita atraverso il cavo blu/bianco. Collegatelo al telecomando di un amplificatore di potenza esterno o al terminale di controllo del relé dell'antenna automatica del veicolo (massimo 300mA e 12 V CC). Se il veicolo è provistò di un'antenna a vetro collegatela al terminale di alimentazione del relativo booster.
Non collegate il cavo blu/bianco al terminale di alimentazione dell'amplificatore di potenza esterno. Non collegatelo inoltre al terminale di alimentazione dell'antenna. In caso contrario la batteria si scaricherebbe oppure si potrebbero verificare dei malfunzionamenti. - I connettori IP-BUS sono codificati a colore. É pertanto necessario collegarli a connettori dello stesso colore.
- Il cavo zero va usato solo per la messa a terra. Questo cavo e il cavo di messa a terra di altri apparecchi (in particolare quelli ad alta corrente quali gli amplificatori di potenza) devono essere collegati separatamente. In caso contrario, quala si scolleghino accidentamente, si potrebbero verificare incendi o malfunzionamenti.

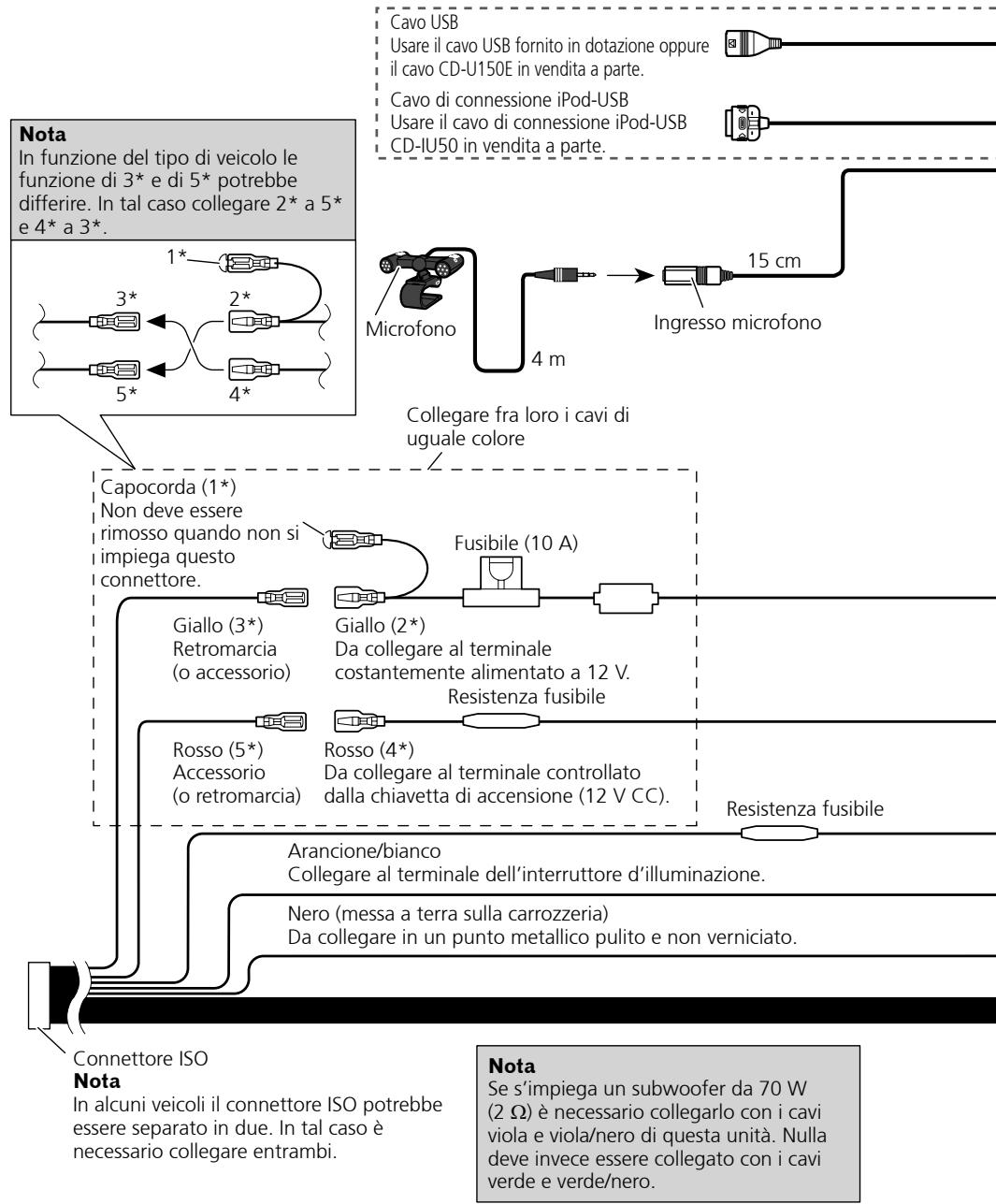

Collegamento del cavo di alimentazione

Collegamento delle unità

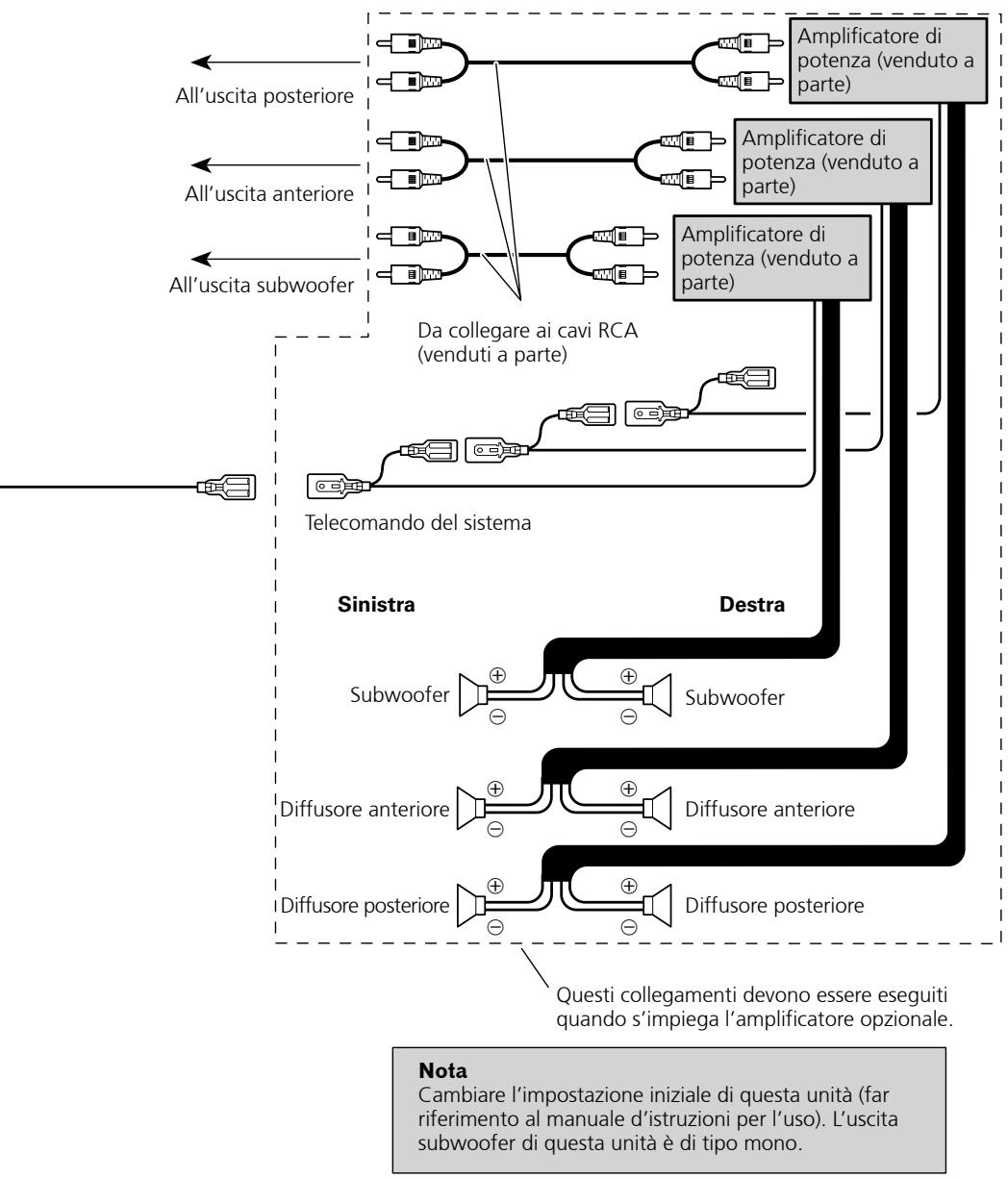

Collegamento ad un amplificatore venduto a parte



Nota
- Prima dell'installazione finale vi raccomandiamo di verificare tutti i sistemi coinvolti e le relative connessioni.
Non fate mai uso di parti non autorizzate. Esse potrebbero infatti dar luogo a malfunzionamenti. -
Qualora l'installazione richieda l'esecuzione di fori oppure di migliorifiche al veicolo, rivolgetevi innanzi tutto al vostro rivenditore.
Non installate questa unità ove: -
possa interferire con la guida del veicolo.
-
possa causare il ferimento dei passeggeri in caso di brusca frenata.
-
Il laser a semiconducttre si potrebbe danneggiare in caso di surriscaldamento. Installate pertanto l'unità lontano dai punti ad elevata temperatura quali, ad esempio, gli effusori del sistema di riscaldamento del veicolo.
- Le prestazioni migliori si ottengono quando s'installa l'unità secondo un angolo di ampiezza inferiore a 60^ .

- Per assicurare un'adeguata dispersione del calorie dell'apparecchio nel corso del suo utilizzo, durante l'installazione si raccomanda di lasciare ampio spazio dietro il pannello posteriori e di avolgere i cavi allentati affinché non ostriscano le bocche di ventilazione.

- I cavi non devono copire la zona alla strata nella figura: l'amplificatore delve essere in grado di diffondere il suono liberamente.

Installazione DIN frontale/posteriore
L'unità può essere correttamente installata si su "frontalmente" (normale installatione DIN frontale) si "posteriormente" (installazione DIN posteriori impiegando i fori filettati ubicati sui lati del telao). Lesezioni che seguono offrono informazioni dettagliate sui due metodi d'installazione.
Rimozione o applicazione del bordo di rifinitura
-
Tirate verso l'esterno le parti superiore e inferiore del bordo di rifinitura in modo da rimuoverlo.
-
Per rimontarlo premetelo nell'unità sino ad avertirne lo scatto in posizione (non s'inserisce correttamente se si tentà di montarlo capovolto).
- La rimozione del bordo di rifinitura risultata più facile quando si rimuove il pannello anteriore.

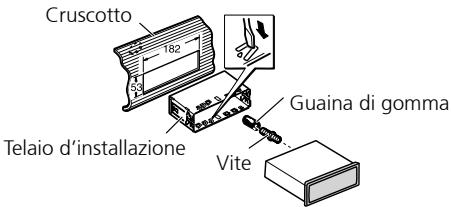

Installazione DIN frontale Installazione con la guaina di gomma
- Inserite nel cruscotto il telaio d'installazione.
- Il telaio d'installazione va usato in caso d'installazione in un punto甚么o profondo. Qualora posteriormente all'unità vi si sufficiente spazio è raccomandabile impegare il telaio d'installazione del costruttore.
- Fissate il telaio d'installazione usando un cacciavite col quale piegare in posizione (di 90^ ) le linguette metalliche.
- Installate l'unità nel modoromostrato.

Installazione
Rimozione dell'unità
- Inserite in entrami i lati dell'unità le apposite chiavi di estrazione sino ad avvertirne lo scatto in posizione.
- Estraete l'unità dal cruscotto.

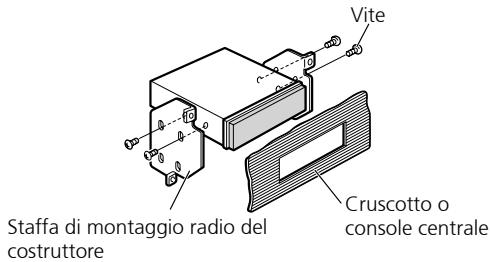

Installazione DIN posteriore
- Determinate il punto esatto in cui i fori della staffa e quelli ubicati ai lati dell'unità coincidono.

-
Serrate bene due viti di entrambi i lati.
-
In funzione della forma dei fori filettati della staffa usate viti a trave (5 mm × 8 mm) oppure viti incassate (5 mm × 9 mm).

Installazione del microfono
Installare il microfono in una posizione e con un orientamento che permettano una Buona captazione della voce della persona che controllinga ilsystemadi navigazionetramite la voce.
PRECAUZIONE
- Et extremamente pericoloso lasciare che il cavo del microfono si impigli nella colonna dello sterzo o nella leva delchio. Assicurarsi di installare l'unità in modo tale da non ostacolare la guida.

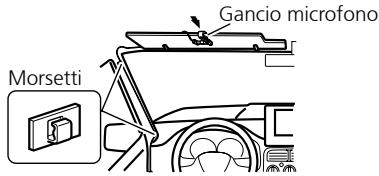

Quando si installs il microfonosull'alletta parasole

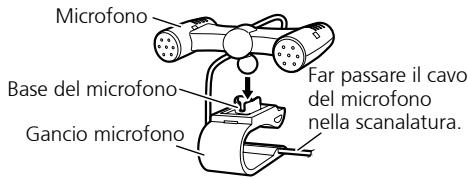

- Installare il microfono sul gancio microfono.

-
Installare il gancio microfono sull'aletta parasole.
-
Installare il gancio microfono tenerdo l'aletra parasole alzata. (Abbassando l'aletra parasole si riduce il tasso di riconoscimento dei comandi vocali.)

- Usare dei morsetti (da reperire in commercio) per fissare il cavo nei punti necessari all'interno del veicolo.
Installazione
Quando si installa il microfondo sulla colonna dello sterzo
1. Installare il microfono sul gancio microfono.

- Il microfono può essere installatoanche segenza usare l'apposto gancio. In tal caso occorre rimuovere la base da quest's ultimo semplicamente facendola scorrere.

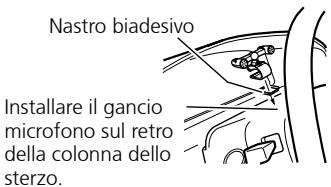

2. Installare il gancio microfono sulla colonna dello sterzo.


- Usare dei morsetti (da reperire in commercio) per fissare il cavo nei punti necessari all'interno del veicolo.
Regolazione dell'angolo del microfono
L'angolo del microfono è regolabile.

Installazione del telecomando da volante

AVERTIMENO
- Evitare di installare questa unità in luoghi dove il funzionamento di dispositivi di sicurezza comme palloni a gonfiaggio automatico possa essere ostacolato dall'apparecchio. Altrimenti c'è rischio di incidenti mortali.
- Evitare di installare但这a unità in luoghi dove possa interferire con l'uso del volante o della leva del cambio. Altrimenti ne posso risultare incidenti stradali.

ATTENZIONE
L'installazione di但这a unità richiede capacité e esperienza specializzate. L'installazione dell'unità deve essere affdata al rivenditore presso cui è avvenuto l'acquisto.
- Installare l'unità usingo solo le parti in dotazione all'unità. Se si usano altre parti,questa unità poussere danneggiata o smontata,causando incidento o problemi.
- Installare l'unità come precisato nel manuale.
Altrimenti potrebbero verificarsi incidenti.
- Non installare l'unità vicino alle portiere dove acqua piovana possa essere rovesciata sull'unità. La penetrazione di acqua nell'unità peut causare l'émissione di fumo o incendi.

AVERTIMENO

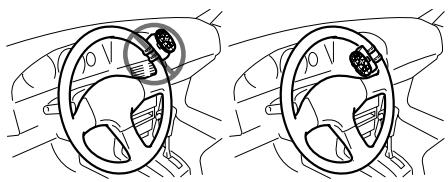

- Fissare esta unità saldamente al volante con la cinghia in dotazione. Se l'unità non è ben fissata, disturba la stabilità di guida e può causare incidenti stradali.
Non applicare esta unità alla circonferenza esterna del volante, altrimenti disturba la stabilità di guida e causa incidenti stradali. Applicare sempre l'unità alla circonferenza interna del volante come illustrato.


Nota
Non installment questa unita dove possa ostruire la vista del conducente.
- Dal momento che la conformazione dell'abitacolo differisce da una vettura all'altra,anche la posizione ideale per l'installazione dell'apparecchio è diversa.Per l'installazione dell'apparecchio scegliere una posizione che assicuri una trasmissione ottimale dei segnali dall'apparecchio all'autoredo.
Installazione dell'unità su un'autocon volante a sinistra

Nota
- Quando l'unità viene installata su un'auto con volante a destra, le positioningi orizzontali sono invertite.
1. Agganciare la cintura al supporto.

2. Fissare il supporto al bordo interno del volante in modo tale che il supporto sia rivolto verso il conducente.

①② Avolgere la cintura attorno al bordo esterno del volante, facendo passare l'estremita nello slot del supporto.
③ Tirare la cintura bajo a tenderla, quandibloccarla mediante gli altri due ganci delsupporto.
3. ④ Tagliare la parte in eccedenza.

- (5) Qualora vi siano ancora parti di cintura che sporgono, ripiegarle dello slot, in modo tale che non possano creare interferenze.
4. Procedere dello stesso modo anche per l'altra cintura.
5. Installare l'unità del telecomando sul supporto.

- Togliendo il telecomando dal supporto, spostare la parte corrugata di rilascio per quanto possibile verso il volante prima far scorrere il telecomando verso di se.
