DEH-P8100BT - Autoradio PIONEER - Kostenlose Bedienungsanleitung

Marke	PIONEER
Modell	DEH-P8100BT
Produkttyp	Autoradio
Chassis-Typ	DIN (Front-/Heckmontage)
Stromversorgung	12 V Gleichstrom, Fahrzeugbatterie
Maximale Ausgangsleistung	50 W × 4 Kanäle
Lautsprecherimpedanz	4 Ω - 8 Ω
Sicherung	Angegebener Wert (siehe Anleitung)
Laufwerk	CD
Radio	FM/AM
Bluetooth	Ja, für Freisprechanrufe und Audio-Streaming
Sprachsteuerung	Ja, über integriertes Mikrofon
Fernbedienung	Ja, kabellos (Lenkradmontage)
Mikrofon	Ja, extern mit Halterung für Sonnenblende oder Lenksäule
Unterstützte Audioformate	Audio-CD, MP3, WMA (vorbehaltlich)
Display	LCD-Bildschirm
Anschlüsse	IP-BUS, Audio-Ein-/Ausgänge, Antenne
Pflege	Mit einem weichen, trockenen Tuch reinigen, Lösungsmittel vermeiden
Gewicht	Ca. 1,5 kg (Schätzung)
Abmessungen (B × H × T)	Ca. 182 × 50 × 160 mm (Standard-DIN-Schätzung)

Häufig gestellte Fragen - DEH-P8100BT PIONEER

Wie installiere ich das Autoradio DEH-P8100BT in meinem Auto?

Die Installation erfordert den Anschluss der Stromkabel (gelb für Batterie, rot für Zündung) und Masse (schwarz). Verwenden Sie die mitgelieferte DIN-Einbauhülse und befestigen Sie das Gerät mit den Metallzungen. Stellen Sie sicher, dass die Batterie vor der Installation abgeklemmt wird, um Kurzschlüsse zu vermeiden.

Wie verbinde ich mein Telefon über Bluetooth?

Aktivieren Sie Bluetooth auf Ihrem Telefon, schalten Sie das Autoradio in den Bluetooth-Modus. Suchen Sie nach Geräten und wählen Sie 'DEH-P8100BT'. Geben Sie den PIN-Code '0000' ein, falls erforderlich. Nach dem Pairing können Sie Anrufe tätigen und Musik kabellos hören.

Warum funktioniert der Ton nicht?

Überprüfen Sie die Lautsprecheranschlüsse: Impedanz zwischen 4 und 8 Ohm, korrekte Verkabelung (keine gemeinsame Masse). Stellen Sie sicher, dass die Lautstärke nicht auf Null steht und die Audioquelle ausgewählt ist. Wenn das Problem weiterhin besteht, überprüfen Sie die Sicherung.

Wie stelle ich die Uhrzeit am Autoradio ein?

Drücken Sie lange die Taste 'SRC' oder 'FUNC', um das Einstellungsmenü aufzurufen. Verwenden Sie das Lautstärkerad, um 'Clock' auszuwählen, stellen Sie dann Stunden und Minuten mit den Suchtasten ein. Bestätigen Sie mit 'SRC'.

Kann ich einen USB-Stick oder iPod mit diesem Autoradio verwenden?

Das DEH-P8100BT hat keinen direkten USB-Eingang. Sie können jedoch einen IP-BUS-Adapter (separat erhältlich) anschließen, um Musik von einem iPod oder USB-Stick abzuspielen. Lesen Sie im Handbuch nach kompatiblen Zubehörteilen.

Wie installiere ich das Mikrofon für die Sprachsteuerung?

Befestigen Sie das Mikrofon an seiner Klebehalterung und platzieren Sie es an der Sonnenblende oder der Lenksäule. Führen Sie das Kabel hinter den Verkleidungen, damit es die Fahrt nicht stört. Schließen Sie es an die Mikrofonbuchse des Autoradios an.

Was tun, wenn das Autoradio nicht angeht?

Überprüfen Sie die Sicherung (normalerweise 10A), die Batterieanschlüsse (gelbes Kabel) und die Zündungsanschlüsse (rotes Kabel). Stellen Sie sicher, dass das Massekabel (schwarz) gut mit der Karosserie verbunden ist. Wenn alles in Ordnung ist, könnte das Gerät defekt sein.

Wie verbessere ich den Radioempfang?

Überprüfen Sie, ob die Antenne richtig angeschlossen ist. Wenn die Antenne elektrisch ist, stellen Sie sicher, dass das blau/weiße Kabel (Antennensteuerung) angeschlossen ist. Vermeiden Sie Störungen, indem Sie die Antenne von Stromkabeln fernhalten.

Kann ich einen externen Verstärker installieren?

Ja, das Autoradio verfügt über Vorverstärkerausgänge (vorne, hinten, Subwoofer). Schließen Sie das blau/weiße Kabel an die Fernbedienung des Verstärkers an. Verwenden Sie RCA-Kabel und beachten Sie die Impedanzen, um Überhitzung zu vermeiden.

Wie reinige ich das Autoradio, ohne es zu beschädigen?

Verwenden Sie ein weiches, trockenes Tuch, um das Bedienfeld abzuwischen. Verwenden Sie niemals Lösungsmittel, Alkohol oder Scheuermittel. Bei hartnäckigem Schmutz befeuchten Sie das Tuch leicht mit Wasser. Vermeiden Sie Flüssigkeitsspritzer.

BEDIENUNGSANLEITUNG DEH-P8100BT PIONEER

Installationsanleitung

Anschlieben der Geräte 2

Anschluss des Betriebsstromkabels 4

Bei Anschluss an einen im Handel erhältlichen Leistungsverträger 6

Einbau 8

DIN Einbau an der Vorderseite/Rückseite.... 8

Abnehmen und Anbringen des Zierleisternrings... 8

DIN Einbau an der Vorderseite 8

DIN Einbau an der Rückseite 9

Einbau des Mikrofons. 9

Befestigung des Mikrofons an der Sonnenblende. 9

Befestigung des Mikrofons an der Lenksäule....10

Einstellung des Mikrofonwinkels 10

Einbau der Lenkungsfernbedienung 10

Installation des Gerats in einem Auto mit Linkslenkung. 11

Anschlieben der Geräte

Hinweis

• Wenn these Gerät in einem Auto eingebaut wird, as auf dem Zündschalter keine ACC (Zubehör)-Position hat, sollte die rote Leitung des Geräts an eine Klemme angeschlossen werden, die die Position des Zündschalters erfassen kann. Anderenfalls kann die Autobatterie entleert werden.

ACC-Position

Keine ACC-Position

• Wenn das Gerät nicht unter den folgenden Bedingungen eingebaut wird, kann ein Brand oder eine Funktionstörung auftreten.

—Fahrzeuge mit einer 12-Volt-Batterie und negativer Erdung.
—Lautsprecher mit 50 W (Ausgangsleistung) und 4 bis 8 Ohm (Impedanz).

• Um Kurzschlüssle, eine Überhitzung oder Funktionstörung zu verhindern, befolgen Sieitte die folgenden Hinweise:

Trennen Sie die negative Klemme der Batterie vor dem Einbau ab.
—Sichern Sie die Leitungen mit Kabelklemmen oder Klebeband. Zum Schutz der Leitungen sollen den an Stellen, wo sie Metalteile berühren, mit Klebeband umwickelt werden.
—Verlegen Sie alle Leitungen so, dass keine beweglichen Teile, wie die Gangschaftung und die Sitzschienen, berühren.
—Verlegen Sie alle Kabel so, dass sie von bereits Stellen, wie etwa der Heizungslauslassöffnung entfern sind.
—Führer Sie die gelbe Leitung zum Anschluss an die Batterie nicht durch ein Loch in den Motorraum ein.
—Umwickeln Sie abgetrennte Leitungen mit Isolierband.
—Verkürzen Sie keine Kabel.
—Führn Sie niemals anderen Geräten Strom zu, indem Sie die Isolierung der Stromversorgungsleitung these Geräts durchschneiden und davon Strom abzapfen. Die Strombelastbarkeit der Leitung ist begrenzt.
—Verwenden Sie eine Sicherung mit dem vorgeschriebenen Nennwert.

Anschlieben der Geräte

—SchlieBen Sie das negative Laufsprecherkabel nie direkt an die Erdung an.

Bündeln Sie nie die negativen Kabeln mehrerer Lautsprecher.

• Das Steuersignal wird über das blaue/weiße Kabel ausgegeben, wenn diese Geräts eingeschaltt wird. Schließen Sie es an eine System-Fernbedienung eines externen Leistungsverträkers oder an die Autoantennenrelais-Steuierungsklamme des Fahrzeugs an (max. 300 mA, 12 V Gleichspannung). Wenn das Fahrzeug mit einer Fensterantenne ausgestattet ist, schlieben Sie es an die Antennenverträker-Stromversorgungsklamme an.
• Schlieben Sie das blaue/weiße Kabel nie an die Leistungsklemme des Verständrakers an. Außer dem darfas das blaue/weiße Kabel nicht an die Leistungsklemme der Auto-Antenne angeschlossen werden. Ein solcher Anschluss konnte zu einer Belastung der Batterie führen und Funktionstörungen verursachen.
  Die IP-BUS-Leitungen sind farbcodiert. Achten Sie immer darauf, Leitungen derselben Farbe miteinander zu verbinden.
  Das Schwarze Kabel ist das Erdungskabel. Dieses Kabel ist getrennt von der Erde von Hochstrom-Geräten, wie z. B. Leistungsverständern, zu erden. Anderenfalls besteht die Gefahr einer Beschädigung der Geräte oder eines Brandes, falls die Erdungsstelle versehentlich abgetrennt wird.

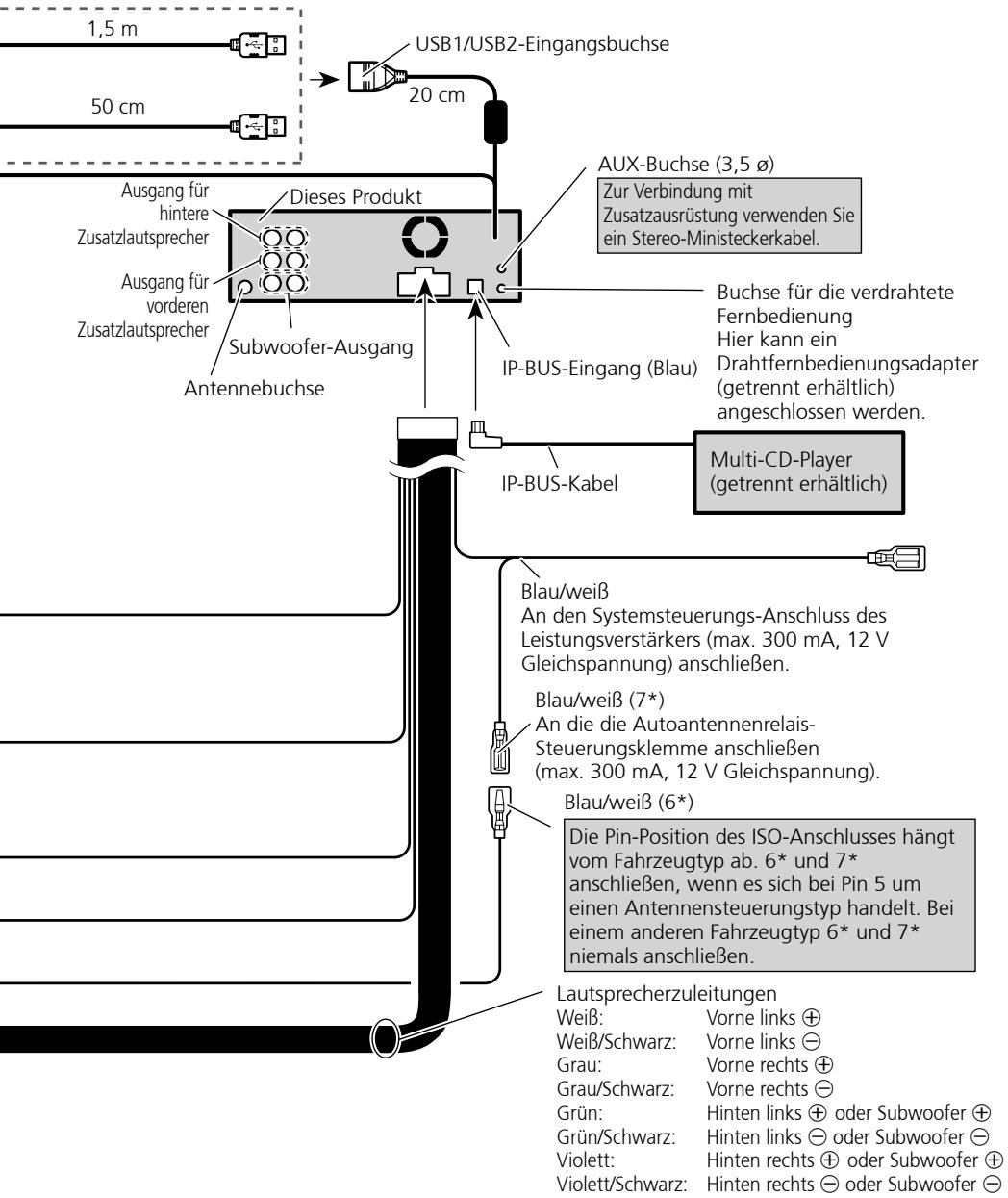

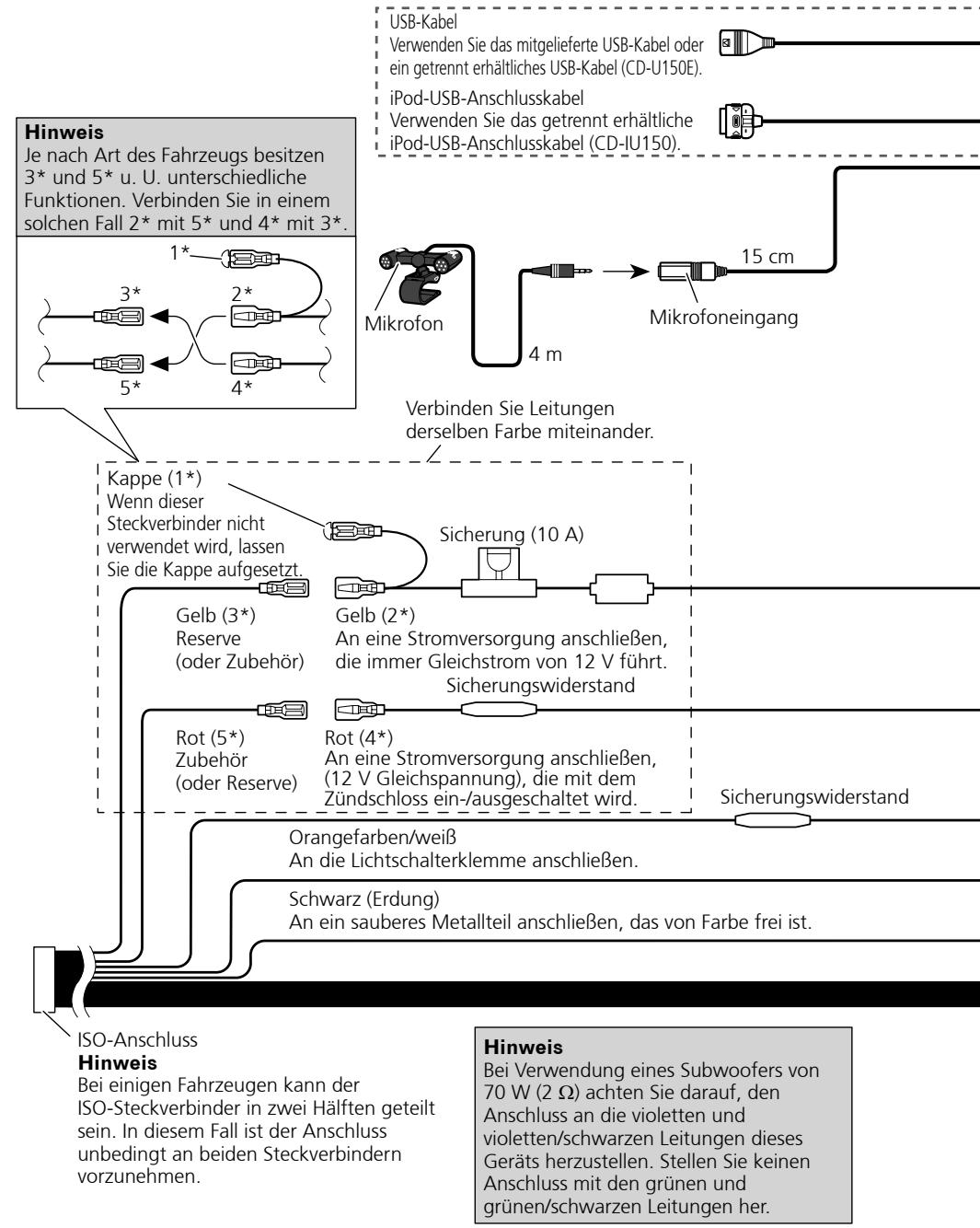

Anschluss des Betriebsstromkabels

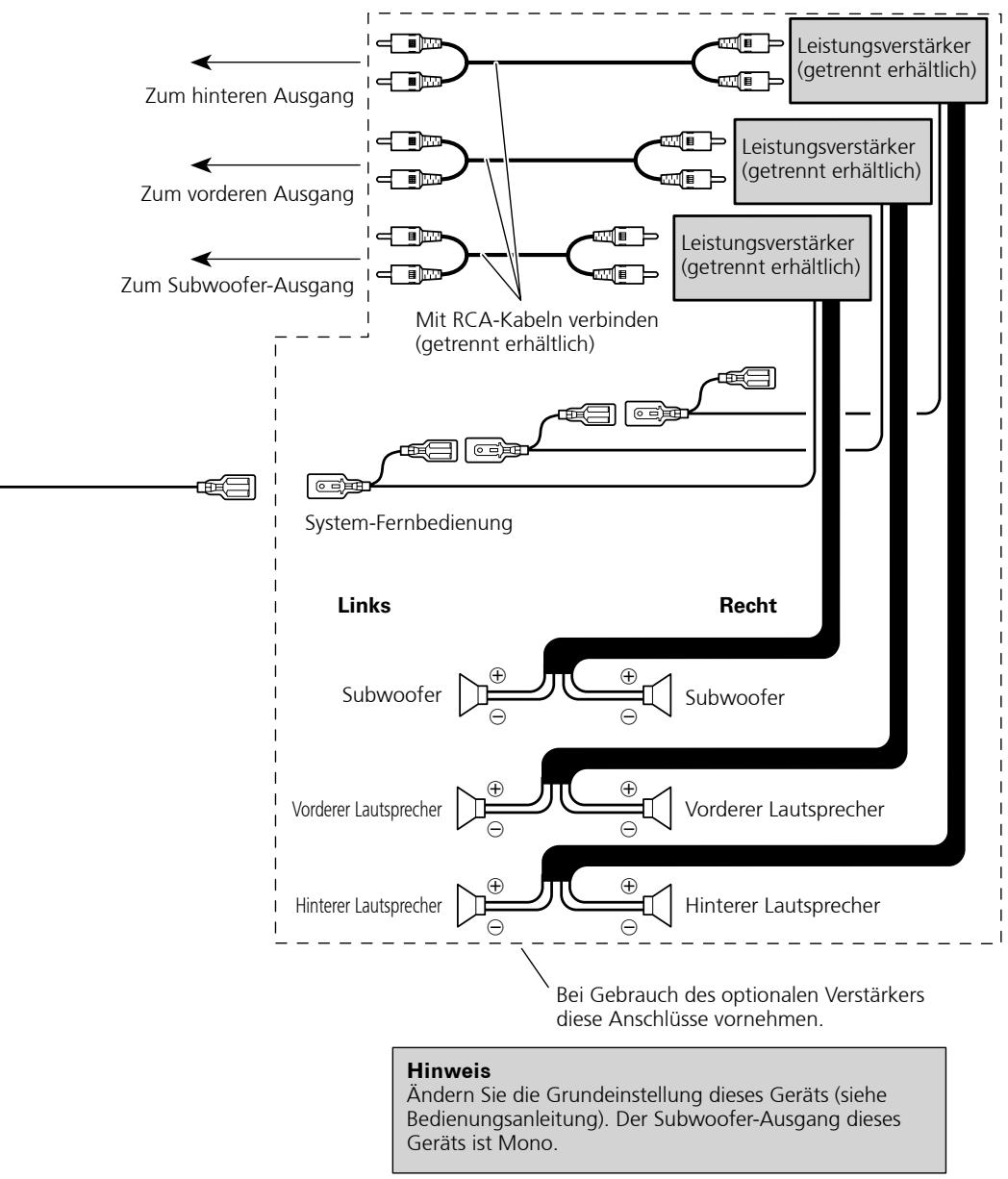

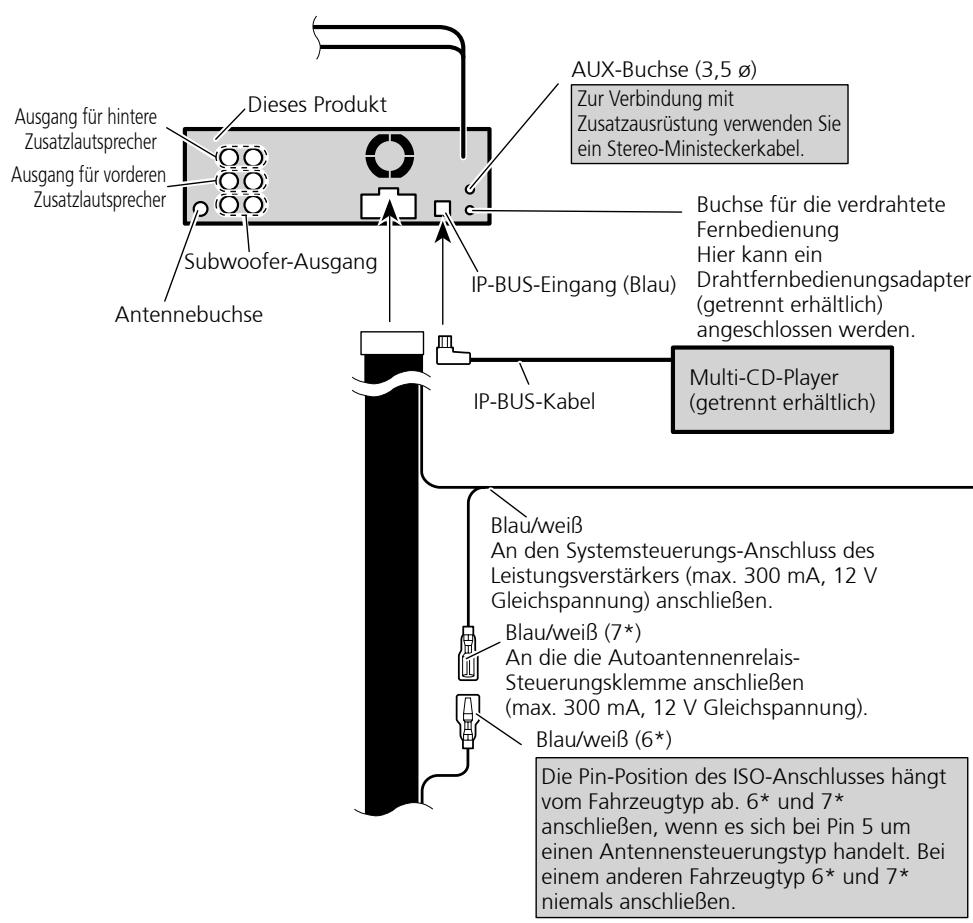

Bei Anschluss an einen im Handel erhältlichen Leistungsverträker

Hinweis

• Überprüfen Sie alle Anschlüsse und Systeme, bevor Sie das Gerät endgültig einbauen.
• Verwendten Sie keine unautorisierten Teile. Die Verwendung von unautorisierten Teilen kann zu Funktionstörungen führen.
• Wenden Sie sich an ihren Fachhändler, wenn zum Einbau des Gerats Löscher geobhrt oder andere Veränderungen an dem Auto vorgenommen wenden müssen.
• Bauen Sie das Gerät nicht an einer Stelle ein, wo: — es den Fahrer beim Fahren befindert. — es den Beifahrer bei plötzlichen Bremsen verletzen kann.
• Der Halbleiterlaser wird bei Überhitzung beschäftigt. Bauen Sie das Gerät dazu nicht an einer Stelle ein, wo es heißt wird, z. B. in der Höhe einer Heizungsauslassöffnung.
  Die optimale Leistung wird erzielt, wenn der Einbauwinkel nicht mehr als 60^ beträgt.

• Damit die bei Betrieb these Geräts entwickelte Wärme richtig abgeleitet werden kann, sorgen Sie beim Einbau davon, dass ausreichend Platz hinter der Rückwand bleibt, und wickeln Sie lockere Kabel so, dass diese keine Öffnungen blockieren können.

• Die Leitungen dürfen den in der Abbildung gezeigten Bereich nicht verdecken. Dies ist erforderlich, damit die Veränderer frei Wärme abstrahlen können.

Diesen Bereich nicht verdecken.

DIN Einbau an der Vorderseite/Rückseite

Dieses Gerät kann entweder an der "Vorderseite" (herkömmliche DIN Einbau an der Vorderseite) oder an der "Rückseite" (DIN Einbau an der Rückseite mit Hilfe der Löscher für die Gewindeschrauben, die sich an der Seite des Geräte-Chassis befinden) eingebaut werden. Einzelheiten entnehmen Sieitte den folgenden Einbaumethoden.

Abnehmer und Anbringen des Zierleistenrings

1. Ziehen Sie den Zierleistenzring an der Ober- und Unterseite nach außen, um den Ring zu entfernen.

2. Beim erneuten Anbringen des Zierleistenrings drücken Sie den Ring auf das Gerat, bis er einrastet. (Falls der Zierleistenring verkehr herum angebracht wird, passst er nicht richtig.)

3. Wenn die Frontplatte freiGegeben ist, ist es ganz einfach, den Zierleisteningr abzunehmen.

DIN Einbau an der Vorderseite

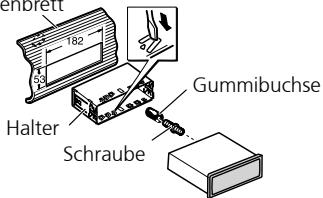

Einbau mit der Gummibuchse

1. Setzen Sie den Halter in das Armaturenbrett ein.

2. Verwenden Sie beim Einbau an einer engen Stelle einen mitgelieferten Halter. Wenn nicht genügd Platz hinter dem Gerät vorhanden ist, verwenden Sie den vom Werk mitgelieferten Halter.

3. Befestigen Sie den Halter mit Hilfe eines Schraubendrehers, um die Metalllaschen um 90^ zu verbiegen.
4. Bauen Sie das Gerät wie gezeigt ein.

Armaturen Brett

Einbau

Ausbauendes Geräts

1. Setzen Sie die mitgelieferten Ausziehslussel auf beiden Seiten bis zur Einrastposition in das Gerät ein.
2. Ziehen Sie das Gerät aus dem Armaturen Brettt.

DIN Einbau an der Rückseite

1. Bestimmen Sie die geeignete Position, wo die LÖcher in der Konsole und an der Geräteseite übereinstimmen.

2. Ziehen Sie zwei Schrauben auf jeder Seite fest.

• Verwenden Sie entweder Flachrundkopfschrauben (5mm× 8mm) oder Schrauben mit bündiger Oberfläche (5mm× 9mm) , je nach der Art der Schraubenlocher in der Konsole.

Vom Werk mitgelieferter Radio-Befestigungsbügel

Armaturenbrett oder Konsole

Einbau des Mikrofons

Das Mikrofon an einem geeigneten Platz anbringen und so austrichten, dass es die Stimme der Person, die das System über Sprache steuert, gut aufnimmt.

VORSICHT

• Es ist äußert gefährlich, das Mikrofonkabel um die Lenksäule oder den Gangschaftsbebel zu wickeln. Beim Einbau unbedingt darauf auf achten, dass das Gerät den Fahrer nicht behindiert.

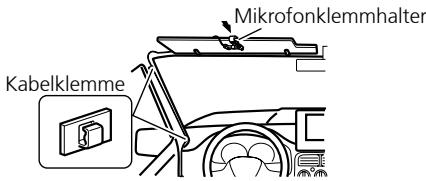

Befestigung des Mikrofons an der Sonnenblende

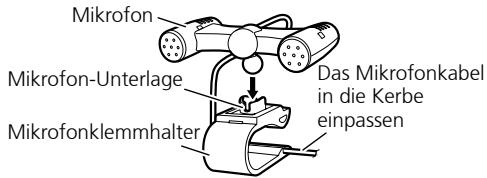

1. Das Mikrofon im Mikrofonklemmhalter befestigen.

2. Den Mikrofonklemmhalter an der Sonnenblende anklemmen.

Die Sonnenblende hochklappen und den Mikrofonklemmhalter anklemmen. (Ein Herunterklappen der Sonnenblende verringer die Spracherkennungsrate bei der sprachgesteuerten Bedienung).

• Das Mikrofonkabel mit getrennt erhältlichen Kabelklemmen im Fahrzeuginnenraum verlegen.

Einbau

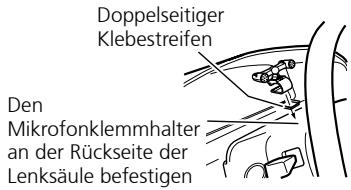

Befestigung des Mikrofons an der Lenksäule

1. Das Mikrofon im Mikrofonklemmhalter befestigen.

• Das Mikrofon kann ohne den Mikrofonklemmhalter installiert werden. Nehmen Sie die Mikrofon-Unterlage in thisem Fall vom Mikrofonklemmhalter ab. Um die Mikrofon-Unterlage vom Mikrofonklemmhalter abzunehmen, verschiben Sie sie einfach.

2. Das Mikrofon an der Lenksäule befestigen.

• Das Mikrofonkabel mit getrennt erhältlichen Kabelklemen im Fahrzeuginnenraum verlegen.

Einstellung des Mikrofonwinkels

Der Mikrofonwinkel kann eingestellt werden.

Einbau der Lenkungsfernbedienung

WARNING

• Installieren Sie这点es Gerät nicht an einer Stelle, wo es den Betrieb von Sicherheitsinrichtungen wie Airbags beeinträchtigt, da in this fall die Gefahr eines todlichen Unfalls besteht.
  Installieren Sie这点es Gerät nicht an einer Stelle, wo die Betätigung des Lenkrads und Schalthebels behindiert werden kann, da es in thisem Fall leicht zu einem Verkehrsunfallkommen kann.

VORSICHT

• Die Installation these Gerats verlangt besondere Fertigkeiten und Erfahrung und sollene davon dem Handler anvertraut werden, bei dem Sie es gekauft haben.
• Für die Installation these Geräts sollenn nur die mitgelieferten Teile benutzt werden. Bei Verwendung anderer Teile kann das Gerät beschädigt werden oder sich loseen, was zu einem Unfall oder Problemen führen kann.
• Dieses Gerät ist entsprechend den hier gegebenen Anweisungen zu installieren. Andernfalls kann es zu einem Unfallkommen.
  Installieren Sie这点es Gerät nicht in der Näre der Türen, wo Regenwasser auf das Gerät spritzen kann. In das Gerät eindringendes Wasser kann Rauchentwicklung oder einen Brand verursachen.

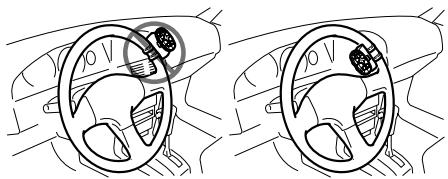

WARNING

• Befestigen Sie ces des Gerät mit dem an dem Gerät angebrachten Riemen am Lenkrad. Wenn ces des Gerät lose ist, stört es die Fahrtstabilität, was zu einem Verkehrsunfall führen kann.
• Bringen Sie diesen Gerät nicht am Außenumkreis des Lenkrads an, weil es dann die Fahrstabilität stären und dadurch einen Verkehrsunfall verursachten kann. Bringen Sie diesen Gerät wie gezeigt am Innenumkreis des Lenkrads an.

Hinweis

Installieren Sie diesen Gerät nicht an einer Stelle, wo es die Sight des Fahrens beeinträchtigen kann.
- Da die Innenraumgestaltung vom Fahrzeugtyp abhängt, ist auch die optimale Montagestelle für das Gerät von Fahrzeug von Fahrzeug verschiedene. Das Gerät so anbringen, daß die Signalübertragung vom Gerät zur Auto-Stereanlage in keiner Weise gestört wird.

Installation des Geräts in einem Auto mit Linkslenkung

Hinweis

• Bei der Installation des Geräts in einem Auto mit Rechtslenkung sind die horizontalen Positionen umgekehrt.

• Haken Sie das Band in den Halter ein.

1. Fixieren Sie den Halter an der Innenseite des Lenkrades, so dass der Halter zum Fahrer zeigt.

• ①② Wickeln Sie das Band um die Außenkante des Lenkrades und fadeln Sie das Ende durch den Schlitz im Halter.

• ③ Ziehen Sie das Band straff an, sichern Sie es dann mit Hilfe der beiden anderen Haken am Halter.

• ④ Schneider Sie überschüssiges Band ab.

• (5) Wenn nach wie vor ein Stück des Bandes hervorstehen sollte, legen Sie es in den Schlitz ein, damit es beim Fahren nicht im Wege ist.
• Befestigen Sie das zweite Band auf die gleiche Weise.
• Die Fernbedienung in den Halter einsetzen.

• Bewegen Sie beim Herausnehmen der Fernbedienung aus dem Halter den geriffelten Freigabeteil so welt wie möglich zum Lenkrad hin und bewegen Sie die Fernbedienung auf sich zu.
