MANUALE UTENTE HotSpot Crystal Smart Klarstein
Advertencia: Questo prodotto è adatto solo per spazi ben isolati o uso occasionale.
bar
| Category | Value | |---|---| | Category 1 | 100 | | Category 2 | 100 | | Category 3 | 100 | | Category 4 | 100 | | Category 5 | 100 | | Category 6 | 100 | | Category 7 | 100 | | Category 8 | 100 | | Category 9 | 100 | | Category 10 | 100 | | Category 11 | 100 | | Category 12 | 100 | | Category 13 | 100 | | Category 14 | 100 | | Category 15 | 100 | | Category 16 | 100 | | Category 17 | 100 | | Category 18 | 100 | | Category 19 | 100 | | Category 20 | 100 | | Category 21 | 100 | | Category 22 | 100 | | Category 23 | 100 | | Category 24 | 100 | | Category 25 | 100 | | Category 26 | 100 | | Category 27 | 100 | | Category 28 | 100 | | Category 29 | 100 | | Category 30 | 100 | | Category 31 | 100 | | Category 32 | 100 | | Category 33 | 100 | | Category 34 | 100 | | Category 35 | 100 | | Category 36 | 100 | | Category 37 | 100 | | Category 38 | 100 | | Category 39 | 100 | | Category 40 | 100 | | Category 41 | 100 | | Category 42 | 100 | | Category 43 | 100 | | Category 44 | 100 | | Category 45 | 100 | | Category 46 | 100 | | Category 47 | 100 | | Category 48 | 100 | | Category 49 | 100 | | Category 50 | 100 | | Category 51 | 100 | | Category 52 | 100 | | Category 53 | 100 | | Category 54 | 100 | | Category 55 | 100 | | Category 56 | 100 | | Category 57 | 100 | | Category 58 | 100 | | Category 59 | 100 | | Category 60 | 100 | | Category 61 | 100 | | Category 62 | 100 | | Category 63 | 100 | | Category 64 | 100 | | Category 65 | 100 | | Category 66 | 100 | | Category 67 | 100 | | Category 68 | 100 | | Category 69 | 100 | | Category 70 | 100 | | Category 71 | 100 | | Category 72 | 100 | | Category 73 | 100 | | Category 74 | 100 | | Category 75 | 100 | | Category 76 | 100 | | Category 77 | 100 | | Category 78 | 100 | | Category 79 | 100 | | Category 80 | 100 | | Category 81 | 100 | | Category 82 | 100 | | Category 83 | 100 | | Category 84 | 100 | | Category 85 | 100 | | Category 86 | 100 | | Category 87 | 100 | | Category 88 | 100 | | Category 89 | 100 | | Category 90 | 100 | | Category 91 | 100 | | Category 92 | 100 | | Category 93 | 100 | | Category 94 | 100 | | Category 95 | 100 | | Category 96 | 100 | | Category 97 | 100 | | Category 98 | 100 | | Category 99 | 100 | | Total (Total) = [sum of bars] / [values] * (sum of bars + bars) * (sum of bars + bars) * (sum of bars + bars). The values in the table represent the sum of the bars and the corresponding sum of the bars. There is no additional data series or categories specified in the code.La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni tecnici. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
Avvertenze di sicurezza 46
Scheda informativa del prodotto 47
Tasti funzione 48
Installazione 48
Messa in funzione e utilizzo 50
Gestione tramite smartphone 51
Pulizia e manutenzione 52
Smaltimento 53
Dichiarazione di conformità 53
TECHNISCHE DATEN
| Codice articolo 10035063 | |
| Tensione 220 – 240 V | |
| Frequenza 50/ 60 Hz | |
| Potenza 850 W | |
| WiFi standard | 802.11 b/g/n |
| WiFi frequenza | 2,4 GHz |
| WiFi potenza a radiofrequenza (max.) | 20 dBm |
AVVERTENZE DI SICUREZZA
- Prima dell'utilizzo, controllare la tensione indicata sulla targhetta del dispositivo e collegarlo solo a prese elettriche con tensione corrispondente.
- Se il cavo di alimentazione è danneggiato, farlo sostituire da un tecnico.
• Non posizionare il camino direttamente sotto a una presa elettrica. - Tenere almeno un metro di distanza da materiali infiammabili come mobili, tende o similari.
- Non lasciare il dispositivo privo di controllo durante il funzionamento.
- Utilizzare il dispositivo fuori dalla portata dei bambini. I bambini possono utilizzare il dispositivo solo se sono controllati.
- Il dispositivo non è adatto a usi commerciali, ma solo per uso casalingo e in ambienti simili.
- Non utilizzare il dispositivo se presenta malfunzionamenti o se è stato in qualche modo danneggiato.
• Eventuali riparazioni devono essere effettuate solo da tecnici specializzati. - Riparazioni errate o realizzate autonomamente possono rappresentare un rischio di lesione.
• Non far passare il cavo di alimentazione sotto a tappeti o passatoie. - Assicurarsi che il cavo di alimentazione non passi su bordi taglienti o superfici bollenti.
- Per evitare il surriscaldamento, non coprire il camino.
- Non utilizzare il dispositivo con un timer esterno, una presa di corrente con comando a distanza o un altro dispositivo che accende e spegne il camino automaticamente.
• Non immergere il dispositivo in acqua o altri liquidi.
• Non utilizzare il dispositivo vicino a vasche, docce o piscine.
• Non utilizzare il dispositivo all'aperto.
• Non utilizzare il dispositivo con le mani bagnate.
• Non utilizzare il dispositivo vicino o sopra a una superficie bollente.
• Non utilizzare il dispositivo se il cavo di alimentazione è danneggiato. - Prima della pulizia, scollegare la spina e lasciare raffreddare completamente il dispositivo.
• Non utilizzare prodotti abrasivi per la pulizia. - Utilizzare solo accessori espressamente autorizzati dal produttore.
- Bambini e persone con limitate capacità fisiche e psichiche possono utilizzare il dispositivo solo se sono stati precedentemente istruiti in modo esaustivo sulle funzioni e sulle procedure di sicurezza da una persona responsabile del loro controllo.
• Assicurarsi che i bambini non giochi con il dispositivo
ATTENZIONE
Pericolo di ustione! Alcuni componenti possono diventare estremamente caldi. Fare attenzione a non ustionarsi.
SCHEDA INFORMATIVA DEL PRODOTTO
| Identificazione del modello (i) | 10035063 | |||||
| Indicazione Simbolo Valore | Unità Indicazione Unità | |||||
| Potenza termica Solo per gli apparecchi per il riscaldamento | d'ambiente locale elettrici ad accumulo: Tipo di controllo dell'apporto termico | |||||
| Potenza termica nominale P | nom | 0,85 | kW Controllo manuale del carico termico con termostato integrato | n.d. | ||
| Potenza termica minima (valore indicativo) | P_min | 0,85 | kW Controllo manuale del carico termico con riscontro della temperatura ambiente e/o esterna | n.d. | ||
| Potenza termica massima continua | P_max,c | 0,85 | kW Controllo elettronico del carico termico con riscontro della temperatura ambiente e/o esterna | n.d. | ||
| Consumo di elettricità ausiliaria | Potenza termica con supporto del ventilatore | n.d. | ||||
| Per la potenza termica nominale | el_max | n.d. kW | Tipo di potenza termica / controllo della temperatura ambiente | |||
| Per la potenza termica minima | el_min | n.d. | kW Potenza termica di un solo livello, senza controllo della temperatura ambiente | no | ||
| In modalità di attesa el | SB | 0,0008 | W Due o più livelli impostabili manualmente, senza controllo della temperatura ambiente | no | ||
| Con controllo della temperatura ambiente tramite termostato meccanico | no | |||||
| Con controllo elettronico della temperatura ambiente | no | |||||
| Controllo elettronico della temperatura ambiente e timer giornaliero | no | |||||
| Controllo elettronico della temperatura ambiente e timer settimanale | si | |||||
| Altre opzioni di controllo | ||||||
| Controllo della temperatura ambiente con rilevamento di presenza | no | |||||
| Controllo della temperatura ambiente con rilevamento di finestre aperte | no | |||||
| Con opzione telecomando no | ||||||
| Con controllo di avvio adattabile si | ||||||
| Con limitazione del tempo di funzionamento | no | |||||
| Con sensore lampada nero | no | |||||
| Informazioni di contatto | Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania | |||||
TASTI FUNZIONE
Pannello di controllo
1 Pannello di controllo
2 Interruttore on/off
3 Blocco bambini
4 Tasto timer
5 Tasto mode
6 Aumenta temperatura
7 Diminuisce
temperatura
INSTALLAZIONE
Installazione a parete
Il dispositivo deve essere installato a 15 cm dal pavimento e a una distanza minima di 50 cm dal soffitto. Ci sono 4 viti di fissaggio (M8) sul retro del dispositivo.
Nel volume di consegna si trovano i seguenti accessori:
| 1 Staffa di montaggio2 Distanziatore a parete3 Rondelle4 Dadi di fissaggio5 Tasselli6 Viti 4*35 mm |
Come appendere il radiatore alla parete

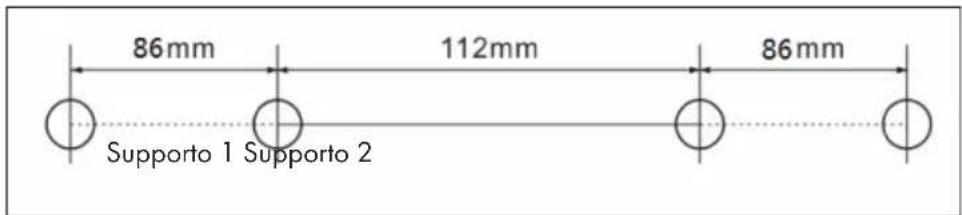

- Praticare due fori su ogni lato della parete (diametro < 8 mm) e inserirvi un tassello di plastica. Poi fissare i supporti con le viti da 4 x 35 mm (la distanza tra i fori deve essere uguale a quella rappresentata nella figura sottostante).
-

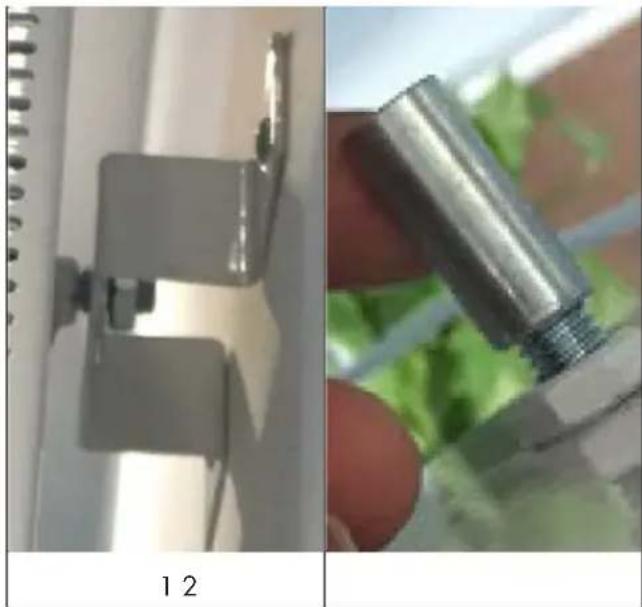

Inserire la riga superiore delle viti di fissaggio nel supporto fissandola con i dadi e le rondelle (vedi figura 1).
-
Avvitare i distanziatori sulla riga superiore delle viti di fissaggio sul lato inferiore e regolarli (vedi figura 2).
La piastra riscaldante può essere utilizzata con una potenza di 220 - 240 V \~ 50/60 Hz. Inserire la spina del dispositivo nella presa elettrica e accendere l'interruttore. Ora è possibile controllare il dispositivo sia tramite pannello di controllo sia tramite telecomando.
Accensione
Mettere l'interruttore sul lato del dispositivo in posizione "I" e premere il tasto 📄 Sul lato superiore del pannello di controllo appare la temperatura ambiente. Ora il dispositivo funziona con il livello di potenza più basso.
Modalità
Premere il tasto mode per regolare la potenza.
Impostazione della temperatura
Premere i tasti per impostare la temperatura da 5 °C a 40 °C. L'indicazione della temperatura resta accesa per un lungo periodo di tempo.
Timer
Premere il tasto timer per impostare il tempo fino allo spegnimento automatico. È possibile selezionare un lasso di tempo tra 1 e 24 ore. Sul display appare il tempo rimanente fino allo spegnimento.
Blocco di sicurezza bambini
Dopo aver premuto il tasto di blocco di sicurezza bambini per 3 secondi, sul display appare il simbolo Tutti i tasti si disattivano. È possibile disattivare il blocco di sicurezza bambini allo stesso modo.
GESTIONE TRAMITE SMARTPHONE
Se si collega l'apparecchio al WiFi, è possibile gestirlo comodamente con la relativa applicazione Klarstein. L'app non solo consente di controllare l'apparecchio da remoto dal proprio smartphone, ma consente anche di accedere a ricette e ad altre informazioni.
Per collegare il telefono al dispositivo Klarstein, procedere come segue:
1 Per prima cosa scaricare l'app Klarstein scansionando il codice QR con lo smartphone (vedere sotto) o scaricarla direttamente dall'App Store o da Google Play.
2 Accertarsi che lo smartphone sia connesso alla stessa rete WiFi a cui deve collegarsi il dispositivo Klarstein.
3 Aprire l'applicazione Klarstein.
4 Accedere con il proprio account. Se non si possiede ancora un account, registrarsi nell'app Klarstein.
5 Seguire le istruzioni contenute nell'App.
App-Download
Utilizzare la funzione di scansione del telefono per eseguire la scansione del codice QR e salvare l'applicazione sullo smartphone.
Nota: L'applicazione fornisce ulteriori informazioni su come utilizzarla e su come connettersi al dispositivo non appena viene aperta per la prima volta.
| iOS Android | |
 |  |
Risoluzione dei problemi di connessione
Se il dispositivo Klarstein non si trova nella WLAN, controllare quanto segue:
• Il dispositivo è collegato?
• La funzione WiFi del telefono è abilitata?
- La funzione WiFi del dispositivo Klarstein è attivata? (Seguire le istruzioni nell'app)
- La password WLAN è stata immessa correttamente?
- Il router, il dispositivo Klarstein e lo smartphone sono nelle immediate vicinanze durante il tentativo di connessione? (Idealmente a non più di 5 m di distanza)
- Se la banda da 2,4 GHz è stata disattivata nelle impostazioni del router wireless, attivarla nelle impostazioni del router.
Nota: Per ulteriori informazioni, seguire le istruzioni nell'app quando si configura la connessione.
PULIZIA E MANUTENZIONE
- Spegnere il dispositivo prima di pulirlo e staccare la spina dalla presa. Lasciare che il dispositivo si raffreddi completamente.
- Pulire regolarmente le uscite di ventilazione.
• Non utilizzare in nessun caso detergenti aggressivi o abrasivi. - Pulire l'involucro esterno con un panno umido morbido. Non lasciare che i liquidi penetrino nel radiatore!
- Non utilizzare alcol, benzina, sostanze abrasive, cera per mobili o spazzole grezze per pulire il radiatore, perché potrebbe comportare danni o usurare la superficie del dispositivo.
- Se non si utilizza il radiatore per un tempo prolungato, togliere le pile dal telecomando (per evitare che si corrodano) e conservarlo in un luogo sicuro.
SMALTIMENTO
Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.
DICHIARAZIONE DI CONFORMITÀ
CE UK CA
Produttore:
Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.
Importatore per la Gran Bretagna:
Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio Hot Spot Crystal Reflect Smart è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10035063
