MANUALE UTENTE MOJAVE S 500 Klarstein

Nota: Questo prodotto è adatto solo per spazi ben isolati o uso occasionale.

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni d'uso e di seguirle per prevenire eventuali guasti. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il seguente codice QR per accedere al manuale d'uso più recente e ricevere informazioni sul prodotto.

Avvertenze di sicurezza 62

Montaggio a parete 63

Utilizzo 65

Controllo del dispositivo con smartphone 67

Manutenzione 69

Smaltimento 73

Dichiarazione di conformità 73

DATI TECNICI

Numero articolo	10039810, 10039811, 10039812, 10039813, 10039814, 10039815
Alimentazione 220-240 V~ 50-60 Hz
Potenza 500 W
Dimensioni 60x60 cm
Numero articolo	10039816, 10039817, 10039818, 10039819, 10039820, 10039821
Alimentazione 220-240 V~ 50-60 Hz
Potenza 750 W
Dimensioni 60x85 cm
Numero articolo	10039822, 10039823, 10039824, 10039825, 10039826, 10039908
Alimentazione 220-240 V~ 50-60 Hz
Potenza 1000 W
Dimensioni 60x120 cm

AVVERTENZE DI SICUREZZA

Avvertenze di sicurezza specifiche del dispositivo

• Il riscaldatore funziona con una temperatura superficiale di 95 °C quando è montato sulla parete. Non toccare mai il dispositivo quando è acceso.
• Il contatto prolungato può causare lesioni o ustioni.
• Non coprire il riscaldatore in nessun caso. Coprire il dispositivo può causare un incendio.
• Questo riscaldatore ibrido è dotato di raggi infrarossi e convezione. In particolare, assicurarsi che i condotti di scarico e di aspirazione non siano bloccati da alcun oggetto.
• Non utilizzare il dispositivo per asciugare capi di stoffa e tessuto. Non mettere oggetti sopra o contro il dispositivo.
• Mantenere una distanza minima di 40 cm dalla parte anteriore e di 20 cm da altri oggetti, dalle pareti e dal pavimento. In caso contrario, potrebbe verificarsi un accumulo di calore dietro il dispositivo e la garanzia perde validità.
• Questo dispositivo è progettato per l'installazione a parete, non montarlo assolutamente sul soffitto.
• Questo dispositivo può essere utilizzato dal proprio smartphone, sullo stesso WiFi, tramite un altro WiFi o tramite rete mobile 3G/4G o 5G. Questo permette di controllare il dispositivo senza monitoraggio diretto. Assicurarsi comunque che tutte le misure di sicurezza specificate nel manuale d'uso siano rispettate anche quando si utilizza il dispositivo a distanza.

Pericoli per bambini e persone con capacità ridotte

• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con capacità fisiche, sensoriali e mentali ridotte o con mancanza di esperienza e conoscenze, a condizione che siano tenuti sotto stretto controllo o siano stati istruiti sulle modalità di uso sicuro del dispositivo e che comprendano i rischi associati all'utilizzo. Il dispositivo non è un giocattolo. Pulizia e manutenzione non possono essere realizzate da bambini senza la dovuta supervisione.
• I bambini tra 3 e 8 anni possono accendere e spegnere il dispositivo solo se è stato posizionato/installato nel luogo di funzionamento previsto e se hanno compreso i pericoli connessi. I bambini tra 3 e 8 anni non devono collegare, regolare, pulire o eseguire manutenzione sul dispositivo.
• ATTENZIONE - alcuni componenti del dispositivo diventano molto caldi durante l'uso e possono causare ustioni. Fare particolare attenzione quando bambini e persone vulnerabili si trovano vicino al dispositivo.
• Se il cavo d'alimentazione è danneggiato, deve essere sostituito dal produttore, dal servizio di assistenza ai clienti o da personale con qualifica equivalente per evitare rischi.
• Non usare il dispositivo in stanze piccole se ci sono persone all'interno che non possono lasciare la stanza autonomamente. La superficie del riscaldatore può raggiungere una temperatura fino a 95 °C. Assicurarsi che dispositivo e

cavo di alimentazione siano fuori dalla portata dei bambini e di persone con disabilità.

- Assicurarsi che il materiale di imballaggio, come i sacchetti di plastica, sia fuori dalla portata dei bambini per evitare il rischio di soffocamento.

Norme di sicurezza elettrica

• Il dispositivo deve essere spento e scollegato dall'alimentazione per l'installazione, la riparazione o la manutenzione. Prima dell'installazione assicurarsi che non ci siano danni al dispositivo.
• Non procedere assolutamente all'utilizzo, se cavo di alimentazione o dispositivo stesso presentano danni. Riparazioni, manutenzione ed eventuali modifiche possono essere effettuate solo da personale qualificato.
• Non cercare in nessun caso di riparare il dispositivo autonomamente. L'inosservanza di questa norma farà decadere tutti i diritti di garanzia.
• Non usare il dispositivo se è stato fatto cadere. Contattare il produttore per assicurarsi che non sia danneggiato.
• Questo dispositivo è progettato per l'uso con 220 V - 240 V, 50 Hz AC. Non utilizzarlo se la presa di corrente non soddisfa questi requisiti.
• Il riscaldatore non deve essere posizionato direttamente sotto una presa di corrente.
• ATTENZIONE: non utilizzare il dispositivo se la superficie di vetro è danneggiata.
• ATTENZIONE: non usare il dispositivo in stanze piccole se ci sono persone all'interno che non possono lasciare la stanza autonomamente, a meno che non sia garantita una supervisione costante.

MONTAGGIO A PARETE

Il kit incluso nella confezione è progettato per il montaggio verticale su una parete resistente. Per il montaggio su altre pareti, sono necessari elementi di fissaggio adeguati (non inclusi nella fornitura). Si prega di assicurarsi che la parete sia sicura per il montaggio. Si raccomanda vivamente di far installare il pannello da un elettricista qualificato o da un installatore autorizzato. Il riscaldatore deve essere ad almeno 20 cm di distanza da tutti gli oggetti, pareti, ecc.; la distanza dal pavimento deve essere di almeno 20 cm.

Tenere presente che questo riscaldatore ibrido può essere montato solo in orizzontale, non in verticale.

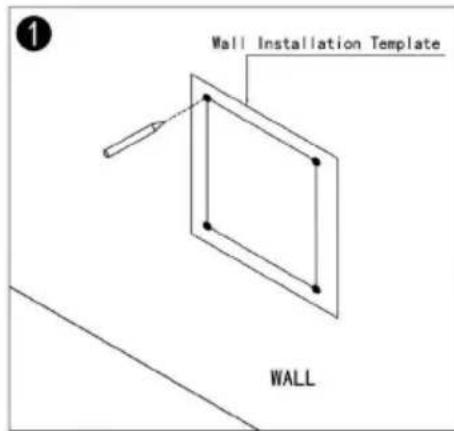

Wall Installation Template WALL

1º passaggio: segnare le posizioni dei fori sul muro usando la sagoma fornita.
2° passaggio: praticare dei fori nel muro con una punta da 8 mm.
3º passaggio: inserire i tasselli nei fori.
4º passaggio: avvitare nei fori le viti incluse nella consegna.
5° passaggio: sollevare il pannello sulle viti.
6º passaggio: spostare il pannello verso sinistra e verso il basso fino a quando è fissato saldamente.

UTILIZZO

Istruzioni generali sugli elementi di controllo

La serie Mojave-S ha un'unità di controllo WiFi integrata e non è quindi necessario un termostato aggiuntivo per controllare la stufa. Non appena il riscaldatore è collegato all'APP, lo smartphone assume la gestione e comunica con l'unità di controllo. Se a casa non funziona Internet, il riscaldamento può ancora essere gestito tramite il telecomando o il tasto sull'unità di controllo. Non appena il riscaldatore è di nuovo collegato al WiFi, lo smartphone riprende il controllo.

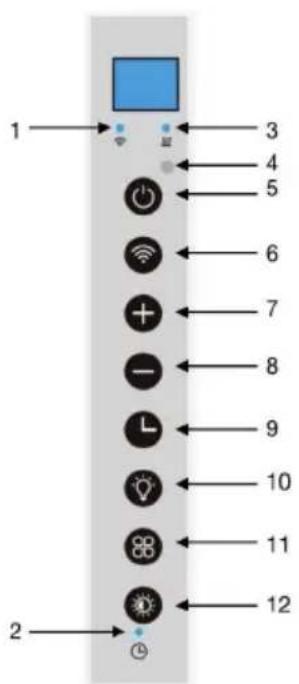

Elementi di controllo

1 2 3 4 5 6 7 8 9 10 11 12

1 Indicazione WiFi
2 Display del timer
3 Indicazione del riscaldamento
4 Ricevitore del telecomando
5 Riscaldamento on/off
6 Tasto WiFi
7 +: aumentare

8 -: diminuire
9 Tasto timer
10 Illuminazione on/off
11 Selezione del colore
12 Regolazione della luminosità

Resettare il WiFi

Accendere il riscaldatore e tenere premuto il tasto WiFi per 5 secondi finché l'indicazione WiFi non inizia a lampeggiare e la connessione WiFi viene ripristinata.

Attivare/disattivare la funzione WiFi

Accendere il riscaldatore e tenere premuto il pulsante TIMER per circa 10 secondi per disattivare la funzione WiFi del dispositivo. L'icona del WiFi scompare dallo schermo. Se si tiene premuto nuovamente il tasto TIMER per 10 secondi, la funzione WiFi viene riattivata.

Regolazione della temperatura

Accendere il riscaldatore e tenere premuto il tasto + per 5 secondi per accedere alla regolazione della temperatura. Regolare la temperatura premendo i tasti - o +. L'intervallo di calibrazione è compreso tra -5 e +5 gradi.

Utilizzo manuale

È possibile controllare manualmente l'impianto di riscaldamento e illuminazione in qualsiasi momento utilizzando il telecomando o il tasto sull'unità di controllo.

Per accendere e spegnere il riscaldamento, premere il tasto Riscaldamento on/off (5) sul telecomando. Premere + o - per impostare la temperatura desiderata.

Per impostare il timer del conto alla rovescia per il riscaldamento, premere il tasto TIMER e impostare il numero con + o -.

Per accendere/spegnere l'illuminazione, premere il tasto Illuminazione on/off (10). Per cambiare il colore dell'illuminazione, premere il tasto Selezione del colore (11) sul telecomando.

Per regolare l'intensità dell'illuminazione, premere più volte il tasto Regolazione della luminosità (12). Ogni volta che si preme il tasto, si regola la luminosità del 20%.

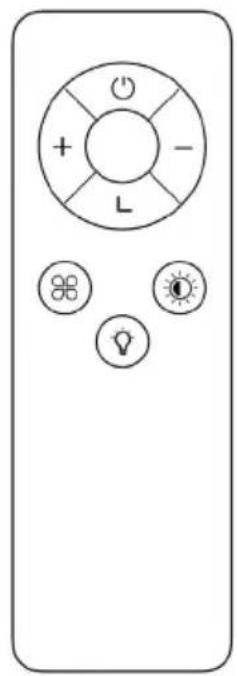

NOTA: quando si usa il telecomando, assicurarsi che sia puntato sul ricevitore del dispositivo.

CONTROLLO DEL DISPOSITIVO CON SMARTPHONE

Se si collega il dispositivo Klarstein con la rete WiFi di casa, è possibile utilizzarlo comodamente con l'apposita app di Klarstein. La app non permette solo di controllare il dispositivo a distanza con lo smartphone, ma offre anche accesso a utili informazioni.

Procedere in questo modo per collegare lo smartphone al dispositivo Klarstein:

1 Scaricare la app di Klarstein scansionando il codice QR (v. sotto) con lo smartphone o scaricandola direttamente dall'App Store o da Google Play.
2 Assicurarsi che lo smartphone sia collegato alla stessa rete WiFi con cui si desidera connettere il dispositivo Klarstein.
3 Aprire la app di Klarstein.
4 Accedere con il proprio account. Se ancora non si dispone di un account, effettuare la registrazione nella app di Klarstein.
5 Seguire le istruzioni della app.

Download della app

Utilizzare la funzione di scansione dello smartphone per scansionare il codice QR e salvare la app sullo smartphone.

Nota: ulteriori informazioni sull'utilizzo della app e supporto per stabilire la connessione con il dispositivo vengono fornite dalla app non appena la si apre per la prima volta.

iOS Android

Correzione degli errori in caso di problemi di connessione

Se non è possibile trovare il dispositivo Klarstein nella rete WiFi, controllare i seguenti punti:

1 La spina non è collegata. Assicurarsi che il dispositivo sia collegato a una presa elettrica.
2 Il dispositivo non si trova in modalità di accoppiamento. Assicurarsi che l'indicazione WiFi (LED) sul pannello di controllo del dispositivo smart lampeggi come descritto alla voce "Resettare le impostazioni WiFi" del dispositivo smart in questione (indicazioni a riguardo possono essere normalmente trovate alla voce "Connessione dei dispositivi").
3 Il punto di accesso WiFi non opera sulla banda da 2,4 GHz. Assicurarsi che il punto di accesso utilizzato operi sulla banda da 2,4 GHz e che sia disponibile un SSID personale sulla banda da 2,4 GHz. Se non si è sicuri del tipo di banda del punto di accesso, rivolgersi al fornitore di Internet.

Importante: tenere presente che se il router WiFi è dotato di dualband e opera dunque sia sulla banda da 2,4 GHz che su quella da 5 GHz, è necessario dividere gli SSID per ogni banda e utilizzare l'SSID della banda da 2,4 GHz per il collegamento.

4 Controllare le impostazioni del firewall della rete WiFi. L'impostazione del firewall della rete WiFi potrebbe non permettere alla app Klarstein di configurare le impostazioni WiFi sul dispositivo smart. Assicurarsi di non utilizzare reti WiFi pubbliche, come ad es. presso aeroporti, hotel, aziende, ecc.
5 Diversi dati di registrazione su smartphone e app. Assicurarsi che i dati di registrazione WiFi inseriti nella app Klarstein corrispondano a quelli con cui è collegato lo smartphone.

Se sono stati rispettati i punti citati in precedenza e lo smartphone continua a non connettersi alla app, si prega di inviare un'email al seguente indirizzo per ricevere supporto: [e-mail]

MANUTENZIONE

Pulizia

Prima della pulizia, staccare la spina e lasciar raffreddare completamente il dispositivo. Non immergere mai il dispositivo in acqua e non spruzzarvene sopra. Pulire il riscaldatore con un panno umido. Per i modelli in vetro, usare un panno morbido e un detergente per vetri. Non usare mai un panno bagnato e assicurarsi che il dispositivo venga asciugato con un panno asciutto dopo la pulizia. Non utilizzare materiali aggressivi, soluzioni o spugne detergenti, poiché potrebbero graffiare la superficie del dispositivo e danneggiarlo irreparabilmente. Prima che il dispositivo possa essere rimesso in funzione, deve essere completamente asciutto.

Utilizzo

Tenere presente che il riscaldatore può perdere colore con un uso frequente. Ciò è dovuto all'inquinamento dell'aria e non indica un malfunzionamento. Se si notano rumori, odori, danni visibili o temperature insolitamente alte, interrompere l'uso e contattare il produttore o il servizio clienti.

Riparazione

Eventuali riparazioni devono essere realizzate solo da personale qualificato.

SCHEDA INFORMATIVA DEL PRODOTTO

Contrassegno/i del modello	10039810, 10039811, 10039812, 10039813, 10039814, 10039815, 10039827
Indicazione Simbolo Valore	Unità Indicazione Unità
Potenza termica Solo per dispositivi elettrici di accumulo di calore					per locali singoli: tipo di regolazione dell'afflusso di calore
Potenza termica nomi-nale	P_nom	0,5 kW	Controllo	manuale dell'apporto termico con termostato integrato		no
Potenza termica minima P	min	0,0 kW	Controllo	manuale dell'apporto termico con riscontro della temperatura am-biente e/o esterna		no
Potenza termica massi-ma continua	P_max	-kW Con	Controllo elec	tronico dell'apporto termico con riscontro della temperatura ambiente e/o esterna		no
Consumo di elettricità ausiliaria					Rilascio termico con supporto del ventilatore	no
Per la potenza termica nominale	el_max	0,5 kW			Tipo di potenza termica/controllo della temperatura ambiente
Per la potenza termica minima	el_min	0,0 kW	Potenza term	rmica di un solo livello, senza controllo della temperatura ambiente		no
In modalità stand-by el	SB	0,001 kW	Due o più	livelli impostabili manual-mente, senza controllo della tempera-tura ambiente		no
					Controllo della temperatura ambiente con termostato meccanico	sì
					Con controllo elettronico della tempera-tura ambiente	no
					Con controllo elettronico della tempera-tura ambiente e timer giornaliero	no
					Con controllo elettronico della tempera-tura ambiente e timer settimanale	sì
					Altre opzioni di controllo
					Controllo della temperatura ambiente con rilevamento di presenza	no
					Controllo della temperatura ambiente con rilevamento di finestre aperte	no
					Con opzione telecomando sì
					Con controllo di avvio adattivo no
					Con limitazione del tempo di funziona-mento	no
					Con sensore a sfera nera no
Contatti	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

SCHEDA INFORMATIVA DEL PRODOTTO

Contrassegno/i del modello	10039816, 10039817, 10039818, 10039819, 10039820, 10039821
Indicazione Simbolo Valore	Unità Indicazione Unità
Potenza termica Solo per dispositivi elettrici di accumulo di calore				per locali singoli: tipo di regolazione dell'afflusso di calore
Potenza termica nominale	P_nom	0,75 kW	Controllo	manuale dell'apporto termico con termostato integrato		no
Potenza termica minima P	min	0,0 kW	Controllo	manuale dell'apporto termico con riscontro della temperatura ambiente e/o esterna		no
Potenza termica massima continua	P_max	-kW Con	trollo elettronico dell'apporto termico con riscontro della temperatura ambiente e/o esterna			no
Consumo di elettricità ausiliaria					Rilascio termico con supporto del ventilatore	no
Per la potenza termica nominale	el_max	0,75 kW			Tipo di potenza termica/controllo della temperatura ambiente
Per la potenza termica minima	el_min	0,0 kW	Potenza termica di un solo livello, senza controllo della temperatura ambiente			no
In modalità stand-by el	SB	0,001 kW	Due o più livelli impostabili manualmente, senza controllo della temperatura ambiente			no
					Controllo della temperatura ambiente con termostato meccanico	sì
					Con controllo elettronico della temperatura ambiente	no
					Con controllo elettronico della temperatura ambiente e timer giornaliero	no
					Con controllo elettronico della temperatura ambiente e timer settimanale	sì
					Altre opzioni di controllo
					Controllo della temperatura ambiente con rilevamento di presenza	no
					Controllo della temperatura ambiente con rilevamento di finestre aperte	no
					Con opzione telecomando sì
					Con controllo di avvio adattivo no
					Con limitazione del tempo di funziona-mento	no
					Con sensore a sfera nera	no
Contatti	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania					71

SCHEDA INFORMATIVA DEL PRODOTTO

Contrassegno/i del modello	10039822, 10039823, 10039824, 10039825, 10039826
Indicazione Simbolo Valore	Unità Indicazione Unità
Potenza termica Solo per dispositivi elettrici di accumulo di calore				per locali singoli: tipo di regolazione dell'afflusso di calore
Potenza termica nomi-nale	P_nom	1 kW Controllo manuale dell'apporto termico con termostato integrato				no
Potenza termica minima P	min	0,0 kW Controllo manuale dell'apporto termico con riscontro della temperatura am-biente e/o esterna				no
Potenza termica massi-ma continua	P_max	-kW Controllo elettronico dell'apporto termico con riscontro della temperatura ambiente e/o esterna				no
Consumo di elettricità ausiliaria					Rilascio termico con supporto del ventilatore	no
Per la potenza termica nominale	el_max	1	kW		Tipo di potenza termica/controllo della temperatura ambiente
Per la potenza termica minima	el_min	0,0 kW Potenza termica di un solo livello, senza controllo della temperatura ambiente				no
In modalità stand-by el	SB	0,001 kW Due o più livelli impostabili manual-mente, senza controllo della tempera-tura ambiente				no
					Controllo della temperatura ambiente con termostato meccanico	sì
					Con controllo elettronico della tempera-tura ambiente	no
					Con controllo elettronico della tempera-tura ambiente e timer giornaliero	no
					Con controllo elettronico della tempera-tura ambiente e timer settimanale	sì
					Altre opzioni di controllo
					Controllo della temperatura ambiente con rilevamento di presenza	no
					Controllo della temperatura ambiente con rilevamento di finestre aperte	no
					Con opzione telecomando sì
					Con controllo di avvio adattivo no
					Con limitazione del tempo di funziona-mento	no
					Con sensore a sfera nera	no
Contatti	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Il prodotto contiene batterie. Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di batterie, non possono essere smaltite con i normali rifiuti domestici. Preghiamo di informarvi sulle regolamentazioni vigenti sullo smaltimento delle batterie. Grazie al corretto smaltimento dei vecchi dispositivi si tutela l'ambiente e la salute delle persone da conseguenze negative.

DICHIARAZIONE DI CONFORMITÀ

CE UK CA

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

Il fabbricante, Chal-Tec GmbH, dichiara che il tipo di apparecchiatura radio Mojave S è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: use.berlin/10039810
