AVVERTENZE DI SICUREZZA

Leggere attentamente le istruzioni per l'uso prima di installare e utilizzare l'unità. Conservare le istruzioni per l'uso per un uso futuro. Se passate l'apparecchio ad un'altra persona, assicuratevi che le istruzioni per l'uso siano trasmesse anche al nuovo proprietario.

• Il dispositivo deve essere installato in un locale ben ventilato e nel rispetto delle norme applicabili.
• Prima dell'installazione assicurarsi che l'alimentazione di gas ed elettrica corrisponda ai dati forniti sulla targhetta del dispositivo.
• Se il dispositivo viene installato su barche o roulotte, non utilizzarlo per riscaldare l'ambiente.
• Il condotto del gas e il cavo d'alimentazione devono essere montati in modo da non entrare in contatto con componenti del dispositivo.
• Il dispositivo va installato da un tecnico qualificato.
• Le condizioni di adattamento per questo dispositivo sono indicate sulla targhetta.
• Rimuovere tutti i materiali d'imballaggio prima di utilizzare il dispositivo.
• Controllare la presenza di eventuali danni dovuti al trasporto dopo aver disimballato il dispositivo e assicurarsi che il cavo d'alimentazione non sia danneggiato. Se si notano danni, contattare il servizio di assistenza prima di montare il dispositivo.
• Materiali e mobili intorno al dispositivo devono poter tollerare una temperatura minima superiore di 85 °C rispetto alla temperatura ambiente della stanza in cui si trova il dispositivo.
• Se la fiamma del dispositivo viene spenta involontariamente, spegnere il bruciatore e non riaccenderlo per qualche minuto.
• L'utilizzo di un fornello a gas comporta la formazione di vapore e calore nel locale in cui viene utilizzato. Assicurarsi che la cucina sia ben ventilata: lasciare aperte le aperture di ventilazione naturale o installare un sistema di ventilazione meccanico (cappa aspirante).
• In caso di utilizzi intensi e prolungati del dispositivo può essere necessaria una maggiore ventilazione del locale, ad esempio aprendo una finestra o aumentando il livello di potenza della cappa aspirante (se presente).
  • Non permettere ai bambini di giocare con il dispositivo o nelle sue vicinanze.
• Il dispositivo diventa estremamente caldo durante l'utilizzo.
• Tenere i bambini lontano dal dispositivo fino a quando si è raffreddato.
• Questo dispositivo può essere utilizzato solo da persone adulte.
• I bambini possono causarsi lesioni tirando giù dal dispositivo pentole o padelle.
• I bambini non devono usare il dispositivo! Questo dispositivo può essere utilizzato dalle persone con limitate capacità fisiche, sensoriali o mentali o da persone con esperienza e conoscenze insufficienti, solo se sono stati informati sulle funzioni del dispositivo e sono consapevoli dei rischi e dei pericoli connessi.
• Utilizzare il dispositivo solo per preparare alimenti.
• Non modificare in alcun modo il dispositivo. I fornelli non devono essere utilizzati con timer esterni o telecomandi separati.

- Non utilizzare il dispositivo se è entrato in contatto con acqua e non utilizzarlo con le mani bagnate.

- Le superfici di cottura del dispositivo diventano bollenti durante l'utilizzo. Seguire tutte le procedure di sicurezza.

- Non indossare abiti lunghi mentre si cucina e assicurarsi che strofinacci da cucina, ecc. non entrino in contatto con le fiamme per evitare che prendano fuoco.

• Non lasciare il dispositivo incustodito mentre è in funzione.

- Non utilizzare padelle storte o instabili per evitare che cadano o si rovescino causando incidenti.

- Non utilizzare o conservare materiali facilmente infiammabili nei mobili che si trovano nelle immediate vicinanze del fornello.

- Gli alimenti deperibili, gli articoli di plastica e gli aerosol possono essere influenzati dal calore e non dovrebbero essere conservati sopra o sotto il dispositivo.

• Non spruzzare aerosol vicino all'apparecchio mentre è in funzione.

- Assicurarsi che tutte le manopole siano in posizione '●' quando il dispositivo non viene utilizzato.

- Questo dispositivo è adatto solo per cucinare in contesti casalinghi. Non può essere utilizzato per scopi industriali o commerciali.

- Utilizzare presine termoresistenti quando si maneggiano pentole e padelle bollenti.

- Quando si sollevano le stoviglie, assicurarsi che le presine non tocchino le fiamme vive.

- Assicurarsi che le presine non diventino umide o bagnate, altrimenti il calore viene trasmesso più velocemente dal materiale correndo il rischio di ustionarsi.

- Accendere il bruciatore solo dopo averci posizionato sopra la pentola o la padella. Non scaldare pentole o padelle vuote.

• Non collocare oggetti di plastica o alluminio sul dispositivo.

- Se si utilizzano altri dispositivi elettrici assicurarsi che il cavo non entri in contatto con la superficie di cottura.

- Se avete organi artificiali, come ad esempio un cuore artificiale, consultare un medico prima di utilizzare il dispositivo.

- Non utilizzare stracci, carta da cucina o altri materiali simili al posto di una presina. Questi materiali possono prendere fuoco facilmente e causare incendi.

- Se si utilizzano stoviglie di vetro assicurarsi che siano adatte all'utilizzo sui fornelli. Se la superficie di vetro si crepa, spegnere il dispositivo per evitare folgorazioni.

- Per ridurre al minimo il rischio di incendio e ustione e per evitare di cuocere eccessivamente gli alimenti, girare le pentole/padelle in modo che i manici siano rivolti sul bordo o al centro del fornello e che non si trovino sopra un altro bruciatore.

- Spegnere sempre il bruciatore prima di togliere le pentole.

• Non lasciare incustoditi gli alimenti che vengono fritti a fiamma alta.

- Riscaldare olio e grasso lentamente e tenerli sotto controllo.

- Gli alimenti che vengono fritti devono essere il più asciutti possibile. Il ghiaccio sugli alimenti surgelati o l'umidità sugli alimenti freschi possono causare la formazione di bolle nel grasso e conseguenti spruzzi dalla padella.

- Non cercare mai di spostare una padella con grasso bollente, in particolare una friggitrice. Attendere fino al completo raffreddamento del grasso.

DESCRIZIONE DEL PRODOTTO

10036336

1 2 KLARSTEN

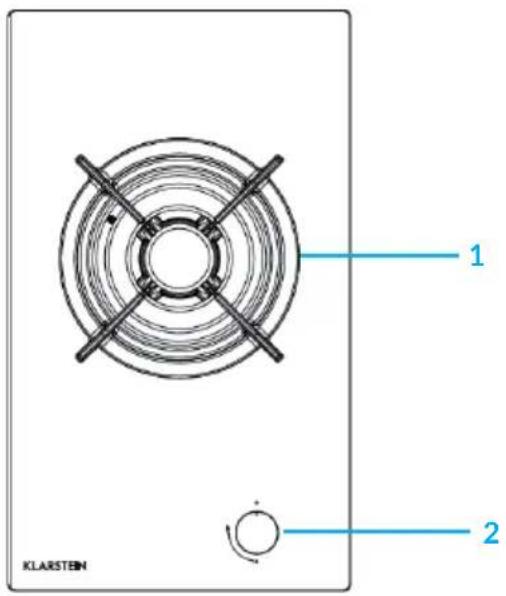

1 Bruciatore wok a tre anelli
2 Manopola

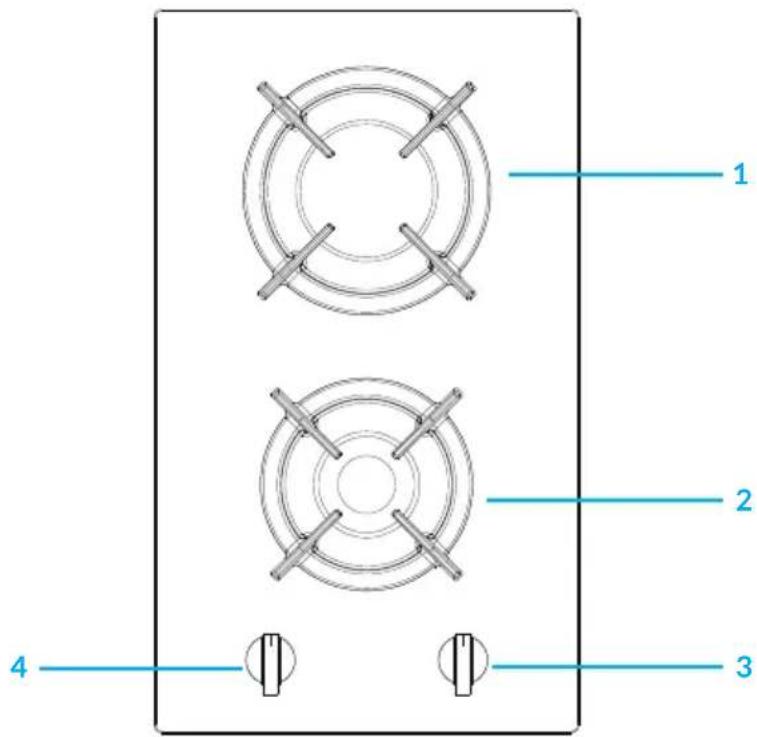

1 2 3 4

1 Bruciatore rapido
2 Bruciatore semi-rapido
3 Manopola per il bruciatore rapido (sopra)
4 Manopola per il bruciatore semi-rapido (sotto)

10037805

1 2 3 4 5 6

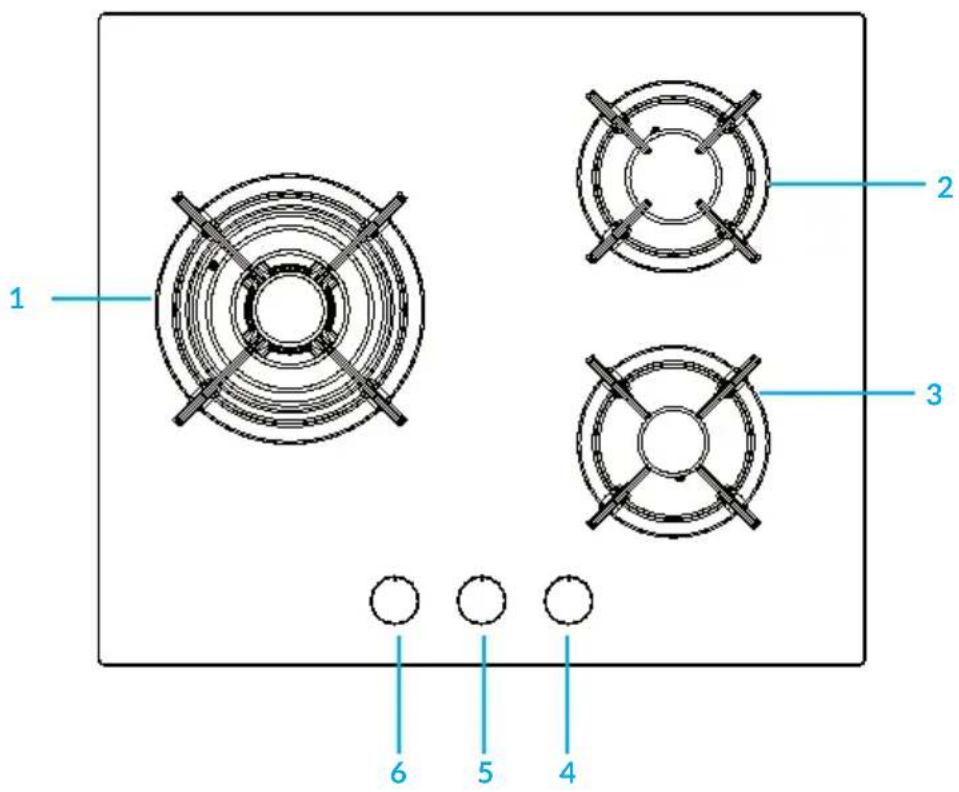

1 Bruciatore wok a tre anelli
2 Bruciatore semi-rapido
3 Bruciatore ausiliario
4 Manopola per il bruciatore ausiliario (in basso a destra)
5 Manopola per il bruciatore semi-rapido (in altro a destra)
6 Manopola per il bruciatore wok (destra)

8 1 7 2 35 46

1 Bruciatore wok a tre anelli
2 Bruciatore ausiliario
3 Manopola per il bruciatore ausiliario (in basso a destra)
4 Manopola per il bruciatore wok (in alto a destra)
5 Manopola per il bruciatore semi-rapido (in basso a sinistra)
6 Manopola per il bruciatore semi-rapido (in alto a sinistra)
7 Bruciatore semi-rapido
8 Bruciatore semi-rapido

10 9 8 1 2 35 467

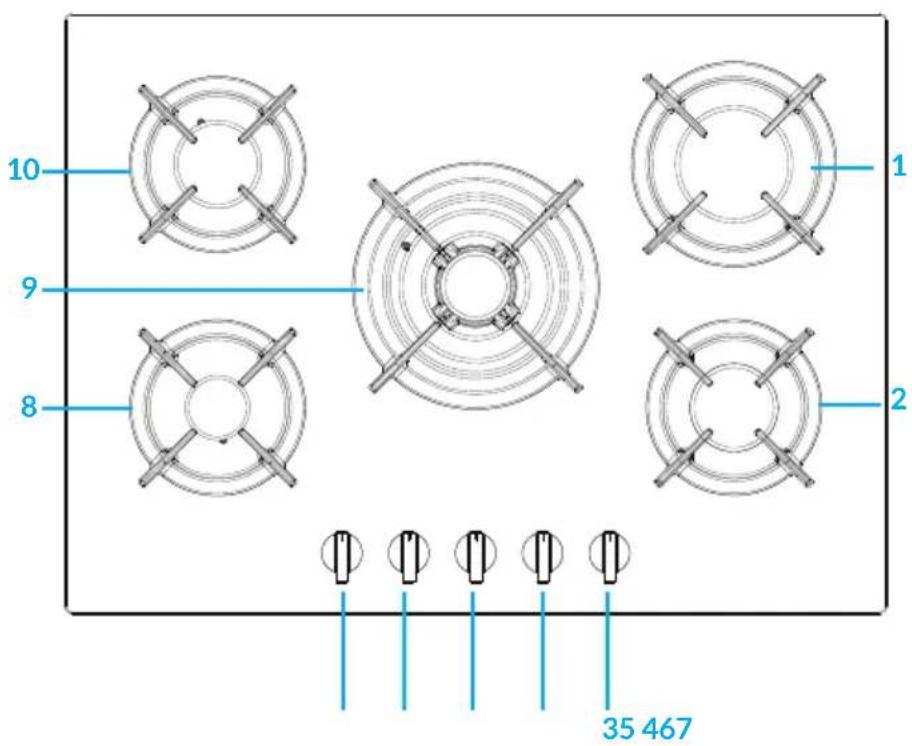

1 Bruciatore rapido
2 Bruciatore semi-rapido
3 Manopola per il bruciatore semi-rapido (in basso a destra)
4 Manopola per il bruciatore rapido (in alto a destra)
5 Manopola per il bruciatore wok (in centro)
6 Manopola per il bruciatore semi-rapido (in alto a sinistra)
7 Manopola per il bruciatore ausiliario (in basso a sinistra)
8 Bruciatore ausiliario
9 Bruciatore wok a tre anelli
10 Bruciatore semi-rapido

MESSA IN FUNZIONE E UTILIZZO

La posizione dei relativi bruciatori viene indicata su ogni manopola.

Bruciatore a gas

I bruciatori si differenziano per la dimensione e la potenza. Scegliere il bruciatore in base al diametro del pentolame utilizzato. È possibile regolare il bruciatore con la relativa manopola tramite le seguenti impostazioni.

	APAGADO
	FUERTE
	SUAVE

E' valido solo sui modelli equipaggiati con un dispositivo di sicurezza

Tenere premuta la manopola per circa 6 secondi finché la fiamma non si è accesa e riscaldata.

E' valido solo sui modelli equipaggiati con un piezo elettrico

Premere il piezo elettrico che indica il simbolo raffigurante una stella ☆. Poi premere la relativa manopola e girarla in senso antiorario nella posizione "Alto".

Come accendere un bruciatore

Premere la relativa manopola e girarla in senso antiorario nella posizione "Alto". Tenerla premuta finché il bruciatore si accende.

ATTENZIONE

Pericolo di incendio e di esplosione! Se la fiamma si spegne accidentalmente, girare la manopola in posizione "Off". Attendere almeno 1 minuto prima di riaccendere il bruciatore.

Come spegnere un bruciatore

Girare la manopola in senso orario fino alla fine (dovrebbe trovarsi sull'impostazione "•").

Avvertenze sulle corrette modalità d'uso

Per ottenere la miglior prestazione seguire le seguenti linee guida generali:

- Per ogni bruciatore utilizzare il pentolame appropriato (vedi tabella) per evitare che la fiamma raggiunga il bordo della pentola o della padella.

• Utilizzare sempre pentolame con base piatta e lasciare il coperchio sulla pentola.
• Se il contenuto bolle, girare la manopola su "Basso".

Bruciatore Diametro del	pentolame
Bruciatore ausiliario 10-14 cm
Bruciatore semi-rapido 16-20 cm
Bruciatore rapido 22-24 cm
Bruciatore wok a tre anelli 24-26 cm

Per identificare il tipo di bruciatore fare riferimento alle versioni nel capitolo "Specifiche dei bruciatori e degli ugelli".

Come scegliere la fiamma giusta

Se il bruciatore è regolato correttamente, la fiamma dovrebbe essere azzurra, mentre quella interna chiara. L'intensità della fiamma dipende dalla posizione della relativa manopola.

Bruciatore acceso, fiamma grande

Bruciatore acceso, fiamma piccola

Bruciatore spento

Impostare la fiamma grande durante la fase iniziale della cottura per cuocere velocemente gli alimenti. Non appena stanno per cuocersi, ridurre l'intensità della fiamma. È possibile passare dalla fiamma grande a quella minima senza passaggi intermedi.

È vietato passare in continuazione dalle posizioni "Off" a "Alto". Se si utilizza il fornello correttamente, si configurano i parametri esattamente e si usa il pentolame adatto, è possibile risparmiare molta energia. Il risparmio energetico si suddivide nel modo seguente:

• Fino al 60 % di risparmio utilizzando le stoviglie adatte,
• Fino al 60 % di risparmio utilizzando il fornello correttamente e scegliendo la dimensione della fiamma adatta.

Il presupposto per un funzionamento efficace e a risparmio energetico del fornello a gas è che i bruciatori (in particolare le aperture delle fiamme e gli ugelli) devono essere sempre puliti.

PULIZIA E MANUTENZIONE

Staccare la spina dalla presa prima di pulire o eseguire lavori di manutenzione sul dispositivo.

Per allungare la vita del fornello a gas, è necessario eseguire una pulizia accurata, profonda e regolare. Rispettare i seguenti punti:

• Le parti smaltate e il pannello di vetro vanno lavati con acqua calda senza usare polvere abrasiva o sostanze corrosive che potrebbero danneggiarli.
• Le parti rimovibili come il bruciatore vanno lavati in genere con acqua calda e sapone. Assicurarsi di rimuovere sostanze secche che si sono attaccate.
• Pulire con cura e regolarmente l'estremità del dispositivo di accensione automatico e assicurarsi che continui a funzionare normalmente.
• Il pannello di copertura d'acciaio inox e altri pezzi d'acciaio possono macchiarsi se entrano in contatto con acqua altamente calcarea o con detergenti corrosivi (contenenti fosforo). Per allungare la vita del fornello consigliamo di sciacquare accuratamente questi pezzi con acqua e di lasciarli asciugare all'aria. È consigliabile rimuovere subito le sostanze versate.
• Dopo l'uso pulire con un panno umido la superficie del fornello per rimuovere polvere o resti di cibo. La superficie di vetro va lavata regolarmente con acqua calda e non con detergenti corrosivi.
• Prima di tutto bisogna rimuovere i resti di cibo o i grassi con un raschietto (non fornito in dotazione).

Pulire la superficie del fornello ancora calda con un detersivo adatto e dello scottex. Dopodiché strofinare con un panno umido la superficie e asciugarla. Rimuovere immediatamente dalla superficie pellicole di alluminio fuse, oggetti di plastica, zucchero o generi alimentari contenenti alte quantità di zucchero.

Pulire la superficie ancora calda con un raschietto e una pellicola trasparente per evitare che si applici ancora più sporcizia sulla superficie, che in questo modo viene protetta da danni causati da generi alimentari contenenti molto zucchero.

Non utilizzare spugne abrasive, detersivi o detergenti aggressivi (come gli spray per forno e gli smacchiatori).

Si consiglia di pulire il supporto per padella finché è ancora caldo. Togliere il supporto dal fornello e metterlo nel lavandino. Rimuovere prima i resti di cibo o il grasso per poi risciacquare il supporto con acqua dopo che si è raffreddato.

Come lubrificare le valvole del gas

Con il passare del tempo le valvole del gas possono incollarsi e risulta difficile accenderle e spegnerle. In questo caso bisogna prima pulire e poi lubrificare il lato interno della valvola.

NOTA: questo procedimento va eseguito da un tecnico autorizzato dal produttore.

RISOLUZIONE DEI PROBLEMI

Problema Possibile causa
Il bruciatore non si accende oppure la fiamma non è distribuita uniformemente attorno al bruciatore.	Le aperture del gas attorno al bruciatore sono bloccate.Le parti mobili del bruciatore non sono state ben fissate.La superficie del fornello è esposta a una forte corrente d'aria.
La fiamma non si estende sul bruciatore con termoelemento.	La manopola non viene premuta in dentro correttamente.La manopola viene premuta troppo brevemente e il termoelemento non fa in tempo ad attivarsi.Le aperture del gas sono bloccate nell'area del termoelemento.
La fiamma si spegne quando si gira la manopola in posizione "basso".	Le aperture del gas sono bloccate.La superficie del fornello è esposta a una forte corrente d'aria.La regolazione minima non è stata impostata correttamente (vedi capitolo "Regolazione minima").
Il pentolame non è stabile. • La base del	pentolame non è piatta.Il pentolame non è stato posizionato al centro del bruciatore.Il supporto della pentola è stato sistemato al rovescio sulla superficie del fornello.

INSTALLAZIONE

Le seguenti istruzioni sono rivolte all'installatore cosicché le procedure di montaggio e di manutenzione possano essere eseguite in modo professionale ed esperto.

IMPORTANTE: Scollegare l'apparecchio dalla rete elettrica prima di effettuare l'installazione, la manutenzione o l'assistenza regolare.

Posizionamento del fornello a gas

- Installare e utilizzare il fornello a gas esclusivamente in ambienti ben aerati. Seguire scrupolosamente le seguenti istruzioni:

1. La stanza deve essere attrezzata con un sistema di aspirazione che devia fumo e gas dal locale. Ciò deve avvenire tramite una cappa aspirante o uno sfiato elettrico.

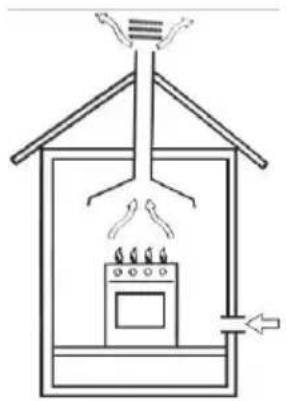

In un camino o in una canna fumaria ramificata (esclusivamente per fornelli).

Direttamente verso l'esterno

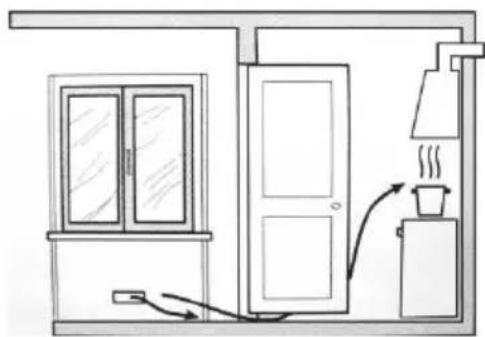

1. La stanza deve essere abilitata per l'afflusso d'aria, designato per una combustione corretta. La portata d'aria non deve essere minore di 2 m³/h per kW di potenza installata. L'aria affluisce dall'esterno attraverso un canale, il cui diametro interno deve essere almeno di 100 cm² e non deve mai bloccarsi.

I fornelli a gas, che non sono muniti di dispositivi di sicurezza, devono disporre di un'aerazione con il doppio del volume per evitare che la fiamma si spenga per sbaglio, ad esempio almeno 200 cm² (vedi figura). In alternativa la stanza può venire aerata tramite i locali adiacenti che sono provvisti di canali di ventilazione verso l'esterno. I locali adiacenti possono essere aree comuni o camere da letto, in quanto non sussiste il rischio di incendio (vedi figura).

Esempi di aperture diventilazione per l'aria comburente

Locale adiacente Locale da ventilare

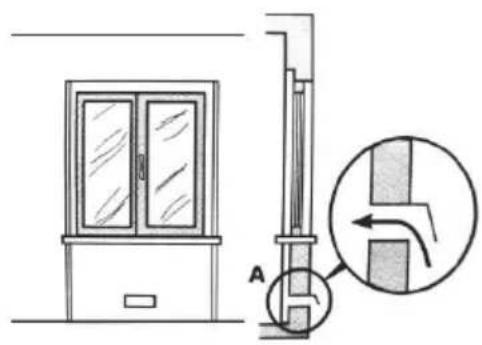

Ingrandimento del foro di ventilazione tra finestra e pavimento.

1. Un uso intenso e prolungato del fornello a gas richiede una ventilazione più intensa, ad esempio l'apertura delle finestre o l'aumento della prestazione del sistema d'immissione aria (se presente).
2. I gas liquidi sono più pesanti dell'aria e per questo motivo si depositano verso il basso. I locali, nei quali sono installati serbatoi di gas, devono avere una ventilazione verso l'esterno per evitare una fuoriuscita di gas.

Come installare un fornello a gas da incasso

I piani cottura sono costruiti con un grado di protezione dal surriscaldamento. Si può installare il dispositivo vicino a credenze, che però non devono essere più alte del fornello. Per un'installazione corretta osservare le seguenti misure precauzionali:

1. E' possibile installare il fornello in cucina, sala da pranzo, camera da letto o soggiorno, ma non in bagno o nella doccia.
2. I mobili che si trovano vicino al dispositivo e sono più alti della piastra del fornello, devono essere collocati a una distanza di almeno 110 mm dal bordo della piastra.
3. I pensili che si trovano vicino a una cappa aspirante, vanno appesi a un'altezza di almeno 420 mm (vedere la figura seguente).

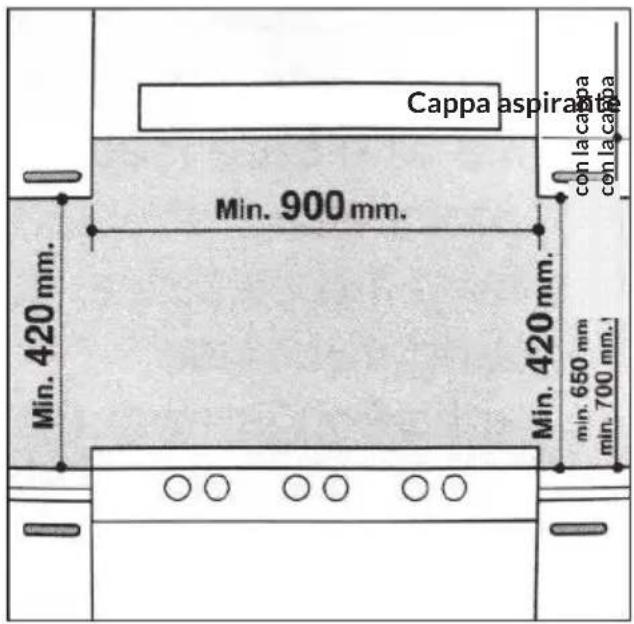

1. Installare il fornello direttamente sotto a un pensile a una distanza di almeno 700 mm dalla piastra di cottura come mostrato nella figura qui sotto.

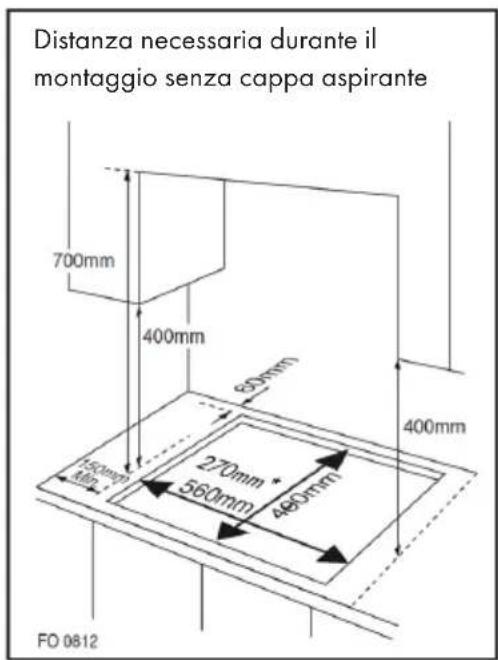

Distanza necessaria durante il montaggio senza cappa aspirante 700mm 400mm 60mm 400mm 150mm 480mm 270mm + 560mm FO 0812

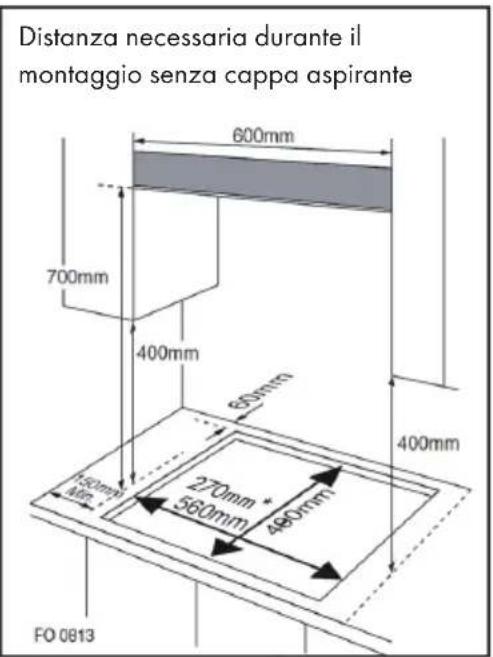

Distanza necessaria durante il montaggio senza cappa aspirante 600mm 700mm 400mm 650mm 400mm 270mm* 560mm 480mm 150mm 40mm FO 0813

* Dimensioni di installazione per il modello a 1 e 2 zone.

1. Per fissare il piano di cottura al piano di lavoro di spessore da 20 a 40 mm, sono previsti degli elementi di fissaggio (ganci, viti) (vedi illustrazione qui sotto).

NOTA: utilizzare esclusivamente i ganci forniti in dotazione!

Posizione del gancio per piano di lavoro con Altezza = 20 mm

Posizione del gancio per piano di lavoro con Altezza = 30 mm

Posizione del gancio per piano di lavoro con Altezza = 40 mm

1. Se il fornello a gas non viene installato sopra un forno da incasso, bisogna inserire un pannello di legno per l'isolamento, che deve distare almeno 20 mm dal lato inferiore del piano cottura.

IMPORTANTE: il forno da incasso va collocato su due listelli di legno durante l'installazione del piano cottura. La distanza tra il pannello di giunzione e il retro del forno deve comportare almeno 45 x 560 mm.

Quando si installa un piano cottura su un forno da incasso senza ventilazione forzata, assicurarsi che siano presenti delle entrate e uscite per l'aria per aerare sufficientemente l'interno della credenza.

60 cm² 360 cm²

120 cm² 180 cm²

Allacciamento del gas

Il fornello deve essere collegato all'erogazione del gas da un tecnico qualificato. Durante l'installazione è importante montare un rubinetto omologato per scollegare l'erogazione del gas dal piano cottura, in modo tale che poi risulti più facile smontarlo o eseguire manutenzioni. Il collegamento del piano cottura alla conduttura del gas o al gas liquido deve avvenire seguendo le disposizioni vigenti e non prima di essersi assicurati che è adatto al tipo di gas da utilizzare. In caso contrario bisogna seguire le istruzioni riportate nel capitolo "Adattamento a diversi tipi di gas". In caso di allacciamento al gas liquido tramite un serbatoio, bisogna usare dei regolatori di pressione che soddisfino le disposizioni vigenti.

IMPORTANTE: per motivi di sicurezza e per regolare correttamente il consumo di gas e allungare la vita del piano cottura, assicurarsi che la pressione del gas corrisponda ai dati riportati nella tabella 1 "Specifiche dei bruciatori e degli ugelli".

Allacciamento a una conduttura non flessibile (di rame o d'acciaio)

• L'allacciamento alla sorgente del gas deve avvenire in modo tale che non ci sia elettricità in nessuna parte del fornello.
• Il piano cottura è munito di un collegamento regolabile a "L" e di una guarnizione per l'erogazione del gas.
• Smontare il raccordo e sostituire la guarnizione.
• Il collegamento per l'erogazione del gas al piano cottura è un cilindro filettato da 1/2".

Allacciamento a un tubo flessibile d'acciaio

• L'allacciamento per l'erogazione del gas al piano cottura è provvisto di una filettatura, un collegamento da 1/2" e un tubo rotondo. Utilizzare solo condutture e guarnizioni che corrispondano alle norme vigenti. La lunghezza massima dei tubi flessibili non deve essere maggiore di 2000 mm.
• Dopo aver eseguito l'allacciamento assicurarsi che il tubo flessibile di metallo non entri in contatto con le parti mobili del dispositivo e che non venga schiacciato.

Controllo della guarnizione

Dopo aver installato il fornello assicurarsi che tutti i raccordi siano ben stretti. Eseguire una prova di tenuta con una soluzione a base di acqua e sapone e non con fiamme libere.

Come stabilire una connessione elettrica

Il piano cottura è provvisto di un condotto elettrico a tre poli, disposto per l'utilizzo di corrente alternata. Tutte le informazioni sono reperibili sulla targhetta, che si trova sotto al piano cottura. Il cavo di messa a terra si riconosce dal colore verde-giallo.

Durante l'installazione sopra un forno elettrico da incasso, gli allacciamenti elettrici per il piano cottura e il forno devono essere indipendenti non solo per motivi di sicurezza, ma devono anche poter essere rimossi senza problemi.

Allacciamento elettrico del fornello a gas

Montare il cavo d'alimentazione con una spina standard dalla potenza indicata sulla targhetta o allacciarlo direttamente alla rete elettrica. Se si opta per quest'ultima opzione bisogna montare un interruttore a 1 polo tra il piano cottura e la rete con un'apertura minima di 3 mm tra i contatti conformemente alle disposizioni di sicurezza vigenti (il cavo di messa a terra non deve essere interrotto dall'interruttore). Posare il cavo d'alimentazione in modo tale che non raggiunga in nessuna posizione una temperatura superiore ai 50 °C rispetto a quella ambiente.

Prima dell'allacciamento effettivo assicurarsi che:

• il fusibile e il sistema elettrico riescano a sopportare il carico che serve al piano cottura;
• il sistema di erogazione elettrico abbia un collegamento a terra conforme alle normative e disposizioni vigenti;
• la spina o l'interruttore siano facilmente accessibili.

IMPORTANTE: i cavi della linea principale sono contrassegnati con i seguenti colori:

• Verde e giallo - messa a terra
- Blu - neutro
- Marrone - fase

Dato che i colori dei cavi nella linea principale probabilmente non corrispondono alla codifica dei colori che contraddistinguono i collegamenti nella spina, bisogna proseguire nel modo seguente:

• Collegare il cavo giallo-verde al morsetto contrassegnato da "E" ÷ dai colori verde o verde e giallo.
• Collegare il cavo marrone al morsetto contrassegnato da "L" o dal colore rosso.
• Collegare il cavo blu al morsetto contrassegnato da "N" o dal colore nero.

SMONTAGGIO

Nota: l'installazione/il montaggio e lo smontaggio del dispositivo devono essere eseguiti solo da personale qualificato.

Prima dello smontaggio, il gas presente nel dispositivo deve essere espulso. Procedere in questo modo:

• Chiudere tutte le valvole di afflusso, ma non scollegare ancora il fornello a gas dal condotto.
• Accendere tutti i bruciatori. Il gas residuo presente nel dispositivo si brucia in poco tempo.
• Dopodiché, i condotti del dispositivo sono privi di gas e il fornello può essere scollegato.

Note importanti per smontare il dispositivo

• Per smontare il dispositivo, seguire al contrario i passaggi relativi a installazione/montaggio.
• Al fine di evitare lesioni, farsi aiutare da una seconda persona per smontare il dispositivo.
  • Assicurare una sufficiente ventilazione della zona di lavoro durante lo smontaggio.
• In questo piano cottura a gas non sono presenti motori o accumulatori. Rispettare le indicazioni al capitolo "Avviso di smaltimento".

TABELLA 1: Specifiche dei bruciatori e degli ugelli

	G20 G30
Bruciatore	Immissione di calore (kW)	Dimensioni dell'ugello (1/100 mm)	Immissione di calore (kW)	Dimensioni dell'ugello (1/100 mm)
Bruciatore ausiliario	1,0 71 1,0 45
Bruciatore semi-rapido	1,8 97 1,8 59
Bruciatore rapido	2,4 1102,4 67
Bruciatore wok	3,4 125 3,4 82
Pressione dell'erogazione del gas	20 mbar 50 mbar

A 15 °C e 1013 mbar - gas asciutto

P.C.I.G20 37,78 MJ	/m^3 P.C.I.G25.1	32,51 MJ/ m^3
P.C.I.G25 32,49 MJ	/m^3 P.C.I.G27	30,98 MJ/ m^3
P.C.I.G2.350	27,20 MJ/ m^3	P.C.I.G30 49,47 MJ/kg

Come sostituire l'ugello del bruciatore: allentare l'ugello con un attrezzo adatto (7). Scegliere il nuovo ugello in base al tipo di gas richiesto (vedi tabella 1).

Dopo aver adattato il fornello a un altro tipo di gas, assicurarsi di aver applicato sul fornello un'etichetta con la relativa denominazione.

TABELLA 2: Conversione di una fonte di gas

Bruciatore Fiamma	Conversione da	gas liquido (GPL)a gas metano	Conversione dagas metano agas liquido (GPL)
Bruciatore semi-rapido	Fiamma completa Sostituire l’ugello del bruciatore secondo i requisiti indicati nella tabella 1	Sostituire l’ugello del bruciatore secondo i requisiti indicati nella tabella 1
	Fiamma minima Allentare il mandrino di regolazione (vedi figura sottostante)e aggiustare la fiamma.	Allentare il mandrino di regolazione (vedi figura sottostante)e aggiustare la fiamma.

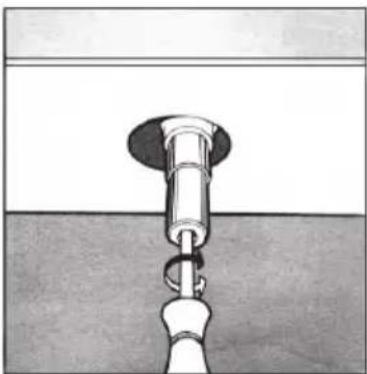

Regolazione della ventola

Per regolare la ventola basta girare la manopola del bruciatore in posizione fiamma minima.

Rimuovere la manopola e regolare la fiamma con un piccolo cacciavite (vedi figura sottostante).

Per controllare la fiamma: riscaldare il bruciatore con la fiamma al massimo per 10 minuti. Dopodiché girare la manopola in posizione fiamma minima. La fiamma non deve né spegnersi né muoversi in direzione dell'ugello. Se invece si spegne o si muove in direzione dell'ugello, significa che le valvole vanno regolate nuovamente.

TABELLA 3: Adattamento a diversi tipi di gas

Bruciatore Tipo di gas		Pres-sione	Ugello Immissione calore nominale Riduzione					entrata calore
		mbar	∅	g/h	l/h	kW	kcal/h	kW	kcal/h
Bruciatore ausiliario	Gas naturale G20	20	71	-	95	1,0	860	0,40	344
	Butano G30	30	52	72,6	-	1,0	860	0,40	344
		37	47	72,6	-	1,0	860	0,40	344
		50	45	72,6	-	1,0	860	0,40	344
Bruciatore semi-rapido	Gas naturale G20	20	97	-	171	1,8	1548	0,60	516
	Butano G30	30	67	130,8	-	1,8	1548	0,60	516
		37	64	130,8	-	1,8	1548	0,60	516
		50	59	130,8	-	1,8	1548	0,60	516
Bruciatore rapido	Gas naturale G20	20	110	-	228	2,4	2064	0,90	774
	Butano G30	30	77	174	-	2,4	2064	0,90	774
		37	73	174	-	2,4	2064	0,90	774
		50	67	174	-	2,4	2064	0,90	774
Bruciatore wok	Gas naturale G20	20	125	-	323	3,4	2924	1,50	1290
	Butano G30	30	93	247	-	3,4	2924	1,50	1290
		37	88	247	-	3,4	2924	1,50	1290
		50	82	247	-	3,4	2924	1,50	1290

TABELLA 4: Fonti di gas e tabelle comparative nazionali

Gas Paese Pressione d'erogazione del gas
I_3+(28-30/37)	BE, CH, CY, CZ, ES, FR, GB, GR, IE, IT, LT, LU, LV, PT, SK, SI.	G30 butano a 28-30 mbar e G31 propano a 37 mbar
I_3B/P(30)	BG, CY, DK, EE, FI, FR, GB, HU, HR, IT, IS, LT, LU, MT, NL, NO, RO,SE, SI, SK, TR.	G30 butano e G31 propano a 30 mbar
I_3B/P(37)	PL G30 butano e G31 propano a 37 mbar
I_3B/P(5O)	AT, CH, DE, SK G30 butano e G31 propano a 50 mbar
I_3P(37)	BE, CH, CY, CZ, IT, ES, FR, GR, GB, HR, LT, NL, PT, SK, IE, SI.	G31 Propano a 37 mbar
I_2H	AT, BG, CH, CY, CZ, DK, EE, ES, FR, FI, GR, GB, HR, HU, IS, IE, IT, LU, LV, LT, NO, PT, RO, SK, SI, SE, TR.	G20 a 20 mbar
I_2E	DE, LU, PL G20 a 20/25 mbar
I_2E+	BE, FR G20/G25 a 20/25 mbar
I_2EK	NL G25.3 a 25 mbar
I_2ELS	PL G20 a 20 mbar y G2.350 a 13 mbar
I_2ELW	PL G20/G27 a 20 mbar
I_2HS	HU G20/G25.1 a 25 mbar
II_2H3+	CH, CZ, ES, GB, GR, IE, IT, LT, PT, SK G20	a 20 mbar, G30 butano a 28-30 mbar e G31 propano a 37 mbar
II_2E3B/P	RO G20 a 20 mbar, G30 butano y G31	propano a 30 mbar
II_2E3B/P	DE G20 a 20 mbar, G30 butano y G31	propano a 50 mbar
II_2HS3B/P	HU G20/G25.l a 25 mbar, G30 butano e	G31propano a 30 mbar
II_2ELWLS3B/P	PL G20/G27 a 20 mbar, G2.350 a 13 mbar,	G30 butano e G31 propano a 37 mbar
II_2ELL3B/P	DE G20/G25 a 20 mbar, G30 butano e G31	propano a 50 mbar

SCHEDA INFORMATIVA DEL PRODOTTO UE

Questo documento serve a dimostrare la conformità al Regolamento (UE) n. 66/2014.

Specifiche secondo EN 30-2-1:2015

L'efficienza energetica dei bruciatori a gas in un piano cottura domestico è calcolata in questo modo:

$$ E E _ {g a s b u r n e r} = \frac {E _ {t h e o r e t i c}}{E _ {g a s b u r n e r}} \times 1 0 0 $$

Identificativo del modello	10036336
Tipologia di piano cottura	Piano cottura a gas
Numero di bruciatori a gas	--- 1 --
	Simbolo Bruciatore Valore Unità
Efficienza energetica per ciascun bruciatore a gas	EEgas burner	Bruciatore wok 57,1 %
		Bruciatore rapido -- %
		Bruciatore normale -- %
		Bruciatore ausiliario	-- %
Efficienza energetica per il piano cottura a gas	EEgas hob		57,1%

Identificativo del modello	10034971, 10035498, 10037806
Tipologia di piano cottura	Piano cottura a gas
Numero di bruciatori a gas	-- -- 2 --
	Simbolo Bruciatore Valore Unità
Efficienza energetica per ciascun bruciatore a gas	EE gas burner	Bruciatore wok	-- %
		Bruciatore rapido	58,6	%
		Bruciatore normale	57,0%
		Bruciatore ausiliario	-- %
Efficienza energetica per il piano cottura a gas	EE gas hob		57,8%
Identificativo del modello	10037805
Tipologia di piano cottura	Piano cottura a gas
Numero di bruciatori a gas	-- -- 3 --
	Simbolo Bruciatore Valore Unità
Efficienza energetica per ciascun bruciatore a gas	EE gas burner	Bruciatore wok 57,1%
		Bruciatore rapido -- %
		Bruciatore normale 57,6%
		Bruciatore ausiliario n.d. %
Efficienza energetica per il piano cottura a gas	EE gas hob		57,3%

Identificativo del modello	10034972, 10035499, 10037807
Tipologia di piano cottura	Piano cottura a gas
Numero di bruciatori a gas	-- --	4	--
	Simbolo	Bruciatore	Valore	Unità
Efficienza energetica per ciascun bruciatore a gas	EE_gas burner	Bruciatore wok	57,1	%
		Bruciatore rapido	54,7	%
		Bruciatore normale (2x)	57,6	%
		Bruciatore ausiliario	n.d.	%
Efficienza energetica per il piano cottura a gas	EE_gas hob		57,4	%

Identificativo del modello	10034973, 10035615, 10037808
Tipologia di piano cottura	Piano cottura a gas
Numero di bruciatori a gas	---	5	--
	Simbolo	Bruciatore	Valore	Unità
Efficienza energetica per ciascun bruciatore a gas	EE_gas burner	Bruciatore wok	57,1	%
		Bruciatore rapido	54,7	%
		Bruciatore normale (2x)	57,6	%
		Bruciatore ausiliario	n.d.	%
Efficienza energetica per il piano cottura a gas	EE_gas hob		56,8	%

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

DICHIARAZIONE DI CONFORMITÀ

CE UK CA

Produttore:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlino, Germania.

Importatore per la Gran Bretagna:

La dichiarazione di conformità completa del produttore è disponibile al seguente link:

use.berlin/10034971

Geachte klant,

Informazioni per utenti professionali

(disegno esploso e lista delle parti)

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Scatola di ignizione 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvole del gas 2 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ50 1 Alluminio
9 Ugello 2 HPb59-1
10 Base in alluminio fuso per bruciatore da φ100 1 Modulo
11 Termocoppia		2 Modulo
12 Perno e cavo d'ignizione		2 Ceramica
13 Collegamento del tubo del gas		1 Modulo
14 Anello in silicone impermeabile per manopola		2 Silicone -60A
15 Manopola in metallo K		2 Alluminio
16 Modulo del piano cottura in vetro		1 Vetro temperato
17	Anello in silicone 100-A per la parte inferiore del bruciatore	1	Silicone nero -60A
18	Anello in silicone 70-A per la parte inferiore del bruciatore	1	Silicone nero -60A
19	Parte inferiore del bruciatore 100-A	1	Smalto
20 Parte inferiore del bruciatore 70-A		1 Smalto
21	Spartifiamma in rame per bruciatore da φ100	1	Rame
22	Spartifiamma in rame per bruciatore da φ70	1	Rame
23 Coperchio del bruciatore da φ100		1 Rame
24 Coperchio del bruciatore da φ70		1 Rame
25 Supporto in ghisa per padelle 100-A1		1 Ghisa
26 Supporto in ghisa per padelle 70-A1		1 Ghisa

10034971 - ONDERDELENLIJST

N. Descrizione Pz. Materiale
1	Modulo del pannello base	1 Zincato
2 Accenditore a impulsi (220-240 V) 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvola del gas 4 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio
9 Ugello 4 HPb59-1
10 Collegamento del tubo del gas 1 Modulo
11	Base del bruciatore in alluminio fuso per bruciatore da φ120	1	Lega di alluminio
12 Perno e cavo d'ignizione		1 Modulo
13 Termocoppia		1 Modulo
14 Perno e cavo d'ignizione		3 Modulo
15 Termocoppia		3 Modulo
16 Base in alluminio fuso per bruciatore da φ70 2 Modulo
17 Anello in silicone impermeabile per manopola		4 Silicone -50A
18 Manopola in alluminio K (nera) 4 Alluminio
19 Modulo del piano cottura in vetro		1 Vetro temperato
20	Anello in silicone 70-A per la parte inferiore del bruciatore	3	Silicone -60A
21	Anello in silicone 120-A per la parte inferiore del bruciatore	1	Silicone -60A
22	Parte inferiore del bruciatore 50-A1	1	Smalto
23	Parte inferiore del bruciatore 120-A1	1	Smalto
24	Parte inferiore del bruciatore 70-A1	2	Smalto
25	Spartifiamma in rame per bruciatore da φ50	1	Rame
26	Spartifiamma in rame per bruciatore da φ120	1	Rame
27	Spartifiamma in rame per bruciatore da φ70	2	Rame
28 Coperchio del bruciatore da φ50		1 Rame
29	Coperchio esterno del bruciatore da φ120	1	Rame
30 Coperchio interno del bruciatore da φ120		1 Rame
31 Coperchio del bruciatore da φ70		2 Rame
32 Supporto in ghisa per padelle 70-A1		3 Ghisa
33 Supporto in ghisa per padelle 120-A1		1 Ghisa

10034972 - ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Accenditore a impulsi (220-240 V) 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvola del gas 5 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ70 2 Lega di alluminio
9 Ugello 5 HPb59-1
10 Base in alluminio fuso per bruciatore da φ100 1 Lega di alluminio
11 Collegamento del tubo del gas		1 Modulo
12 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio
13 Termocoppia		1 Modulo
14 Perno e cavo d'ignizione		1 Modulo
15 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio
16 Termocoppia		4 Modulo
17 Perno e cavo d'ignizione		4 Modulo
18 Anello in silicone impermeabile per manopola		5 Silicone -50A
19 Manopola in alluminio K 5 Alluminio
20 Modulo del piano cottura in vetro (nero)		1 Vetro	temperato
21	Anello in silicone 70-A della parte inferiore del bruciatore	3	Silicone -60A
22	Anello in silicone 100-A per la parte inferiore del bruciatore	1	Silicone -60A
23	Anello in silicone 120-A per la parte inferiore del bruciatore	1	Silicone -60A
24	Parte inferiore del bruciatore 70-A1	2	Smalto
25	Parte inferiore del bruciatore 100-A1	1	Smalto
26	Parte inferiore del bruciatore 120-A1	1	Smalto
27	Parte inferiore del bruciatore 50-A1	1	Smalto
28	Spartifiamma in rame per bruciatore da φ70	2	Rame
29	Spartifiamma in rame per bruciatore da φ100	1	Rame
30 Spartifiamma in rame per bruciatore da φ120		1 Rame
31	Spartifiamma in rame per bruciatore da φ50	1	Rame
32 Coperchio per bruciatore da φ70		2 Rame
33 Coperchio del bruciatore da φ100		1 Rame
34	Coperchio esterno del bruciatore da φ120	1	Rame
35	Coperchio interno del bruciatore da φ120	1	Rame
36 Coperchio del bruciatore da Φ50		1 Rame
37 Supporto in ghisa per padelle 70-A1		3 Ghisa
38 Supporto in ghisa per padelle 100-A1		1 Ghisa
39 Supporto in ghisa per padelle 120-A1		1 Ghisa

10034973 - ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Scatola di ignizione 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvole del gas 2 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ50 1 Alluminio
9 Ugello 2 HPb59-1
10 Base in alluminio fuso per bruciatore da φ100 1 Modulo
11 Termocoppia		2 Modulo
12 Perno e cavo d'ignizione		2 Ceramica
13 Collegamento del tubo del gas		1 Modulo
14 Anello in silicone impermeabile per manopola		2 Silicone -60A
15 Manopola in metallo K		2 Alluminio
16 Modulo del piano cottura in vetro		1	Vetro temperato (bianco)
17	Anello in silicone 100-A per la parte inferiore del bruciatore	1	Silicone nero -60A
18	Anello in silicone 70-A per la parte inferiore del bruciatore	1	Silicone nero -60A
19	Parte inferiore del bruciatore 100-A	1	Smalto
20 Parte inferiore del bruciatore 70-A		1 Smalto
21	Spartifiamma in rame per bruciatore da φ100	1	Rame
22	Spartifiamma in rame per bruciatore da φ70	1	Rame
23 Coperchio del bruciatore da φ100		1 Rame
24 Coperchio del bruciatore da φ70		1 Rame
25 Supporto in ghisa per padelle 100-A1		1 Ghisa
26 Supporto in ghisa per padelle 70-A1		1 Ghisa

10035498 - ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Accenditore a impulsi con 1-4 connessioni (220-240 V) 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvola del gas 4 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio
9 Ugello d'iniezione 4 HPb59-1
10 Collegamento del tubo del gas 1 Modulo
11	Base in alluminio fuso per bruciatore da φ120	1	Lega di alluminio
12 Perno e cavo d'ignizione		1 Modulo
13 Termocoppia		1 Modulo
14 Perno e cavo d'ignizione		3 Modulo
15 Termocoppia		3 Modulo
16 Base in alluminio fuso per bruciatore da φ70 2 Modulo
17 Anello in silicone impermeabile per manopola		4 Silicone -50A
18 Manopola in alluminio K (nera) 4 Alluminio
19	Modulo del piano cottura in vetro (bianco)	1	Vetro temperato
20	Anello in silicone 70-A della parte inferiore del bruciatore	3	Silicone -60A
21	Anello in silicone 120-A per la parte inferiore del bruciatore	1	Silicone -60A
22	Parte inferiore del bruciatore 50-A1	1	Smalto
23	Parte inferiore del bruciatore 120-A1	1	Smalto
24	Parte inferiore del bruciatore 70-A1	2	Smalto
25	Spartifiamma in rame per bruciatore da φ50	1	Rame
26	Spartifiamma in rame per bruciatore da φ120	1	Rame
27	Spartifiamma in rame per bruciatore da φ70	2	Rame
28 Coperchio del bruciatore da φ50		1 Rame
29	Coperchio esterno del bruciatore da φ120	1	Rame
30 Coperchio interno del bruciatore da φ120		1 Rame
31 Coperchio del bruciatore da φ70		2 Rame
32 Supporto in ghisa per padelle 70-A1		3 Ghisa
33 Supporto in ghisa per padelle 120-A1		1 Ghisa

10035499 - ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Accenditore a impulsi (220-240 V) 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvola del gas 5 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ70 2 Lega di alluminio
9 Ugello 5 HPb59-1
10 Base in alluminio fuso per bruciatore da φ100 1 Lega di alluminio
11 Collegamento del tubo del gas		1 Modulo
12 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio
13 Termocoppia		1 Modulo
14 Perno e cavo d'ignizione		1 Modulo
15 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio
16 Termocoppia		4 Modulo
17 Perno e cavo d'ignizione		4 Modulo
18 Anello in silicone impermeabile per manopola		5 Silicone -50A
19 Manopola in alluminio K 5 Alluminio
20 Modulo del piano cottura in vetro (bianco)		1 Vetro	temperato
21	Anello in silicone 70-A della parte inferiore del bruciatore	3	Silicone -60A
22	Anello in silicone 100-A per la parte inferiore del bruciatore	1	Silicone -60A
23	Anello in silicone 120-A per la parte inferiore del bruciatore	1	Silicone -60A
24	Parte inferiore del bruciatore 70-A1	2	Smalto
25	Parte inferiore del bruciatore 100-A1	1	Smalto
26	Parte inferiore del bruciatore 120-A1	1	Smalto
27	Parte inferiore del bruciatore 50-A1	1	Smalto
28	Spartifiamma in rame per bruciatore da φ70	2	Rame
29	Spartifiamma in rame per bruciatore da φ100	1	Rame
30 Spartifiamma in rame per bruciatore da φ120		1 Rame
31	Spartifiamma in rame per bruciatore da φ50	1	Rame
32 Coperchio per bruciatore da φ70		2 Rame
33 Coperchio del bruciatore da φ100		1 Rame
34	Coperchio esterno del bruciatore da φ120	1	Rame
35	Coperchio interno del bruciatore da φ120	1	Rame
36 Coperchio del bruciatore da Φ50		1 Rame
37 Supporto in ghisa per padelle 70-A1		3 Ghisa
38 Supporto in ghisa per padelle 100-A1		1 Ghisa
39 Supporto in ghisa per padelle 120-A1		1 Ghisa

10035615 - ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Scatola di ignizione 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvole del gas 1 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio
9 Ugello 1 HPb59-1
10 Termocoppia 1 Modulo
11 Perno e cavo d'ignizione 1 Ceramica
12 Anello in silicone impermeabile per manopola		1 Silicone -50A
13 Manopola in metallo K		1 Alluminio
14	Modulo del piano cottura in vetro PG3011G-A	1	Vetro temperato
15	120-C2 Anello in silicone per la parte inferiore del bruciatore	1	Silicone nero -50A
16	120-C2 Parte inferiore del bruciatore	1	Smalto
17	Spartifiamma in alluminio fuso per bruciatore da φ120	1	Rame
18	Coperchio esterno del bruciatore da φ120	1	Rame
19	Coperchio interno del bruciatore da φ120	1	Rame
20 Supporto in ghisa per padelle PG9051S-C		1 Ghisa

10036336 - ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Accenditore a impulsi 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Modulo del tubo del gas 1 Modulo
6 Valvola del gas 3 Modulo
7 Base in alluminio fuso per bruciatore da φ50 1 Alluminio
8 Ugello d'iniezione 3 HPb59-1
9 Modulo del tubo di alluminio 1 Modulo
10 Collegamento del tubo del gas 1 Modulo
11 Base in alluminio fuso per bruciatore da φ70 1 Modulo
12 Perno e cavo d'ignizione		2 Modulo
13 Termocoppia		2 Modulo
14	Base in alluminio fuso per bruciatore da φ120	1	Alluminio
15 Perno e cavo d'ignizione		1 Modulo
16 Termocoppia		1 Modulo
17 Anello in silicone impermeabile per manopola		3 Silicone -50A
18 Manopola in alluminio K (nera) 3 Alluminio
19	Modulo del piano cottura in vetro (nero)	1	Vetro temperato
20	Anello in silicone 70-A della parte inferiore del bruciatore	2	Silicone -60A
21	Anello in silicone 120-C per la parte inferiore del bruciatore	1	Silicone -60A
22	Parte inferiore del bruciatore 50-A1	1	Smalto
23	Parte inferiore del bruciatore 70-A1	1	Smalto
24	Parte inferiore del bruciatore 120-A1	1	Smalto
25	Spartifiamma in rame per bruciatore da φ50	1	Rame
26	Spartifiamma in rame per bruciatore da φ70	1	Rame
27	Spartifiamma in rame per bruciatore da φ120	1	Rame
28 Coperchio del bruciatore da Φ50		1 Rame
29 Coperchio del bruciatore da φ70		1 Rame
30 Coperchio esterno del bruciatore da φ120		1 Rame
31	Coperchio interno del bruciatore da φ120	1	Rame
32 Supporto in ghisa per padelle 70-A1		2 Ghisa
33 Supporto in ghisa per padelle 120-A1		1 Ghisa

10037805- ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Scatola di ignizione 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvole del gas 2 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ50 1 Alluminio
9 Ugello 2 HPb59-1
10 Base in alluminio fuso per bruciatore da φ100 1 Modulo
11 Termocoppia		2 Modulo
12 Perno e cavo d'ignizione		2 Ceramica
13 Collegamento del tubo del gas		1 Modulo
14 Anello in silicone impermeabile per manopola		2 Silicone -60A
15 Manopola in metallo K		2 Alluminio
16 Modulo del piano cottura in vetro		1 Vetro temperato
17	Anello in silicone 100-A per la parte inferiore del bruciatore	1	Silicone nero -60A
18	Anello in silicone 70-A per la parte inferiore del bruciatore	1	Silicone nero -60A
19	Parte inferiore del bruciatore 100-A1	1	Smalto
20 Parte inferiore del bruciatore 70-A1		1 Smalto
21	Spartifiamma in rame per bruciatore da φ100	1	Rame
22	Spartifiamma in rame per bruciatore da φ70	1	Rame
23 Coperchio del bruciatore da φ100		1 Rame
24 Coperchio del bruciatore da φ70		1 Rame
25 Supporto in ghisa per padelle 100-A1		1 Ghisa
26 Supporto in ghisa per padelle 70-A1		1 Ghisa

10037806- ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Accenditore a impulsi con 1-4 connessioni (220-240 V) 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvola del gas 4 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio
9 Ugello d'iniezione 4 HPb59-1
10 Collegamento del tubo del gas 1 Modulo
11	Base in alluminio fuso per bruciatore da φ120	1	Lega di alluminio
12 Perno e cavo d'ignizione		1 Modulo
13 Termocoppia		1 Modulo
14 Perno e cavo d'ignizione		3 Modulo
15 Termocoppia		3 Modulo
16 Base in alluminio fuso per bruciatore da φ70 2 Modulo
17 Anello in silicone impermeabile per manopola		4 Silicone -50A
18 Manopola in alluminio K (nera) 4 Alluminio
19 Modulo del piano cottura in vetro		1 Vetro	temperato
20	Anello in silicone 70-A per la parte inferiore del bruciatore	3	Silicone -60A
21	Anello in silicone 120-A per la parte inferiore del bruciatore	1	Silicone -60A
22	Parte inferiore del bruciatore 50-A1	1	Smalto
23	Parte inferiore del bruciatore 120-A1	1	Smalto
24	Parte inferiore del bruciatore 70-A1	2	Smalto
25	Spartifiamma in rame per bruciatore da φ50	1	Rame
26	Spartifiamma in rame per bruciatore da φ120	1	Rame
27	Spartifiamma in rame per bruciatore da φ70	2	Rame
28 Coperchio del bruciatore da φ50		1 Rame
29	Coperchio esterno del bruciatore da φ120	1	Rame
30 Coperchio interno del bruciatore da φ120		1 Rame
31 Coperchio del bruciatore da φ70		2 Rame
32 Supporto in ghisa per padelle 70-A1		3 Ghisa
33 Supporto in ghisa per padelle 120-A1		1 Ghisa

10037807- ONDERDELENLIJST

N. Descrizione Pz. Materiale
1 Modulo del pannello base 1 Zincato
2 Accenditore a impulsi (220-240 V) 1 Modulo
3 Cavo di alimentazione 1 Modulo
4 Pannello di fissaggio per valvole 1 Zincato
5 Valvola del gas 5 Modulo
6 Modulo del tubo del gas 1 Modulo
7 Modulo del tubo di alluminio 1 Modulo
8 Base in alluminio fuso per bruciatore da φ70 2 Lega di alluminio
9 Ugello 5 HPb59-1
10 Base in alluminio fuso per bruciatore da φ100 1 Lega di alluminio
11 Collegamento del tubo del gas		1 Modulo
12 Base in alluminio fuso per bruciatore da φ120 1 Lega di alluminio
13 Termocoppia		1 Modulo
14 Perno e cavo d'ignizione		1 Modulo
15 Base in alluminio fuso per bruciatore da φ50 1 Lega di alluminio
16 Termocoppia		4 Modulo
17 Perno e cavo d'ignizione		4 Modulo
18 Anello in silicone impermeabile per manopola		5 Silicone -50A
19 Manopola in alluminio K 5 Alluminio
20 Modulo del piano cottura in vetro (nero)		1 Vetro	temperato
21	Anello in silicone 70-A della parte inferiore del bruciatore	3	Silicone -60A
22	Anello in silicone 100-A per la parte inferiore del bruciatore	1	Silicone -60A
23	Anello in silicone 120-A per la parte inferiore del bruciatore	1	Silicone -60A
24	Parte inferiore del bruciatore 70-A1	2	Smalto
25	Parte inferiore del bruciatore 100-A1	1	Smalto
26	Parte inferiore del bruciatore 120-A1	1	Smalto
27	Parte inferiore del bruciatore 50-A1	1	Smalto
28	Spartifiamma in rame per bruciatore da φ70	2	Rame
29	Spartifiamma in rame per bruciatore da φ100	1	Rame
30 Spartifiamma in rame per bruciatore da φ120		1 Rame
31	Spartifiamma in rame per bruciatore da φ50	1	Rame
32 Coperchio per bruciatore da φ70		2 Rame
33 Coperchio del bruciatore da φ100		1 Rame
34	Coperchio esterno del bruciatore da φ120	1	Rame
35	Coperchio interno del bruciatore da φ120	1	Rame
36 Coperchio del bruciatore da Φ50		1 Rame
37 Supporto in ghisa per padelle 70-A1		3 Ghisa
38 Supporto in ghisa per padelle 100-A1		1 Ghisa
39 Supporto in ghisa per padelle 120-A1		1 Ghisa

10037808- ONDERDELENLIJST
