MANUALE UTENTE ARH2101E ASPES

VETRINA VERTICALE MANUALE DI ISTRUZIONI

Leggere attentamente questo manuale e conservarlo per future consultazioni.

www.aspes.es

Importanti istruzioni di sicurezza ....1

Trasporto e Posizionamento ...... 2

Descrizione del prodotto....3

Ilstruzioni per l'installazione ....4

Istruzioni per l'uso ....5

Risoluzione dei problemi del prodotto....6

Pulizia del prodotto....8

Precauzioni per la sicurezza....8

Smaltimento corretto di questo prodotto 8

Caro Cliente:

Cari utenti (clienti),

questo manuale contiene le conoscenze di base del prodotto, le istruzioni per l'uso, la diagnosi dei guasti e i metodi fondamentali per la risoluzione dei problemi. Per comprendere e utilizzare al meglio questo prodotto, si prega di conservare con cura questo manuale e di leggerlo attentamente prima di installare il proprio refrigeratore.

Importanti istruzioni di sicurezza

1. L'intervallo di tensione operativa è 187V\~254V. Per evitare di danneggiare le prestazioni elettriche del compressore, dotarsi di uno stabilizzatore di tensione con una potenza non inferiore a 500W, per proteggere il refrigeratore quando la tensione è inferiore a 187V o superiore a 254V.
2. È necessario utilizzare una presa monofase singola. Deve essere collegata in modo affidabile a un filo di messa a terra.
   Attenzione: il filo di messa a terra non deve essere collegato a una tubazione dell'acqua o del gas.
3. Basi solide, acidi forti, solventi organici e materiali corrosivi, così come sostanze che possono facilmente contaminare gli alimenti, non devono essere conservati all'interno della vetrina refrigerata, poiché potrebbero causare corrosione o incidenti.
4. Non sollevare la vetrina o il rivestimento delle parti elettriche, poiché ciò potrebbe compromettere l'isolamento e causare corrosione.
5. Se la vetrina rimarrà inutilizzata per un lungo periodo, scollegare prima l'alimentazione e poi pulirla.
   Prima di riutilizzarla, verificare che il circuito sia in condizioni ottimali.
6. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o un assemblaggio fornito dal produttore o dal suo servizio di assistenza.
7. L'apparecchio deve essere scollegato dalla rete elettrica durante la pulizia o la manutenzione e quando si sostituiscono i componenti.
8. Il livello di pressione sonora ponderato A è inferiore a 70dB(A).
9. Non conservare sostanze esplosive, come bombolette aerosol con propellente infiammabile, all'interno dell'apparecchio.
10. Il gas infiammabile del sistema di raffreddamento deve essere gestito in conformità con le normative locali.
    Prima di smaltire l'elettrodomestico, rimuovere le porte per evitare che i bambini rimangano intrappolati.

? AVVERTENZA

1. Rischio di incendio / materiali infiammabili, prestare attenzione per evitare l'accensione di materiali infiammabili.

2. Mantenere libere da ostruzioni tutte le aperture di ventilazione nell'involucro dell'apparecchio o nella struttura per l'incasso.

3. Non utilizzare dispositivi meccanici o altri mezzi per accelerare il processo di sbrinamento, se non quelli raccomandati dal produttore.

4. Non danneggiare il circuito del refrigerante.
5. Non utilizzare apparecchi elettrici all'interno dei compartimenti di conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore.
6. Seguire le normative locali per lo smaltimento dell'elettrodomestico a causa della presenza di gas infiammabile.

Prima di rottamare l'apparecchio, rimuovere le porte per evitare che i bambini rimangano intrappolati.

1. Le condizioni di temperatura e umidità dell'ambiente corrispondono alla classe climatica della vetrina refrigerata, come indicato nella tabella seguente:

Camera di prova Classe climatica	Temperatura a bulbo secco (°C)	Umidità relativa (%)	Punto di rugiada (°C)	Massa di vapore acqueo nell'aria secca (g/kg)
3	25	60	16.7	12.0
4	30	55	20.0	14.8
5	40	40	23.9	18.8
7	35	75	30.0	27.3
NOTA: la massa di vapore acqueo nell'aria secca è uno dei principali fattori che influenzano le prestazioni e il consumo energetico dei refrigeratori. Pertanto, l'ordine delle classi climatiche nella tabella è basato sulla colonna relativa alla massa di vapore acqueo.

Nota: L'illustrazione è un'immagine di riferimento, il tuo dispositivo potrebbe essere diverso.

Avvertenza: Rischio di incendio / materiali infiammabili

Trasporto e Posizionamento

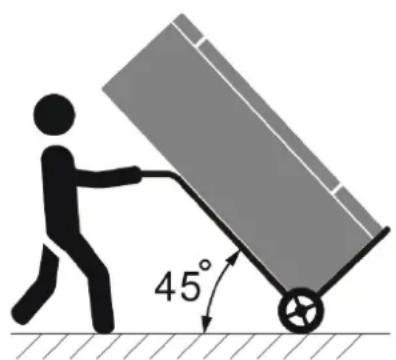

1. Non inclinare l'unità oltre i 45° durante lo spostamento.
2. Il refrigeratore deve rimanere in posizione verticale per 4 ore prima di essere acceso, se è stato trasportato capovolto.
3. L'unità è destinata esclusivamente all'uso in ambienti interni.
4. Poiché l'unità ha una porta in vetro, le sue prestazioni sono fortemente influenzate dalle condizioni ambientali.
   Per minimizzare gli effetti ambientali sulle prestazioni dell'unità, si raccomanda di:

• Non posizionare l'unità vicino a fonti di calore.
- Non posizionare l'unità vicino o all'interno di flussi d'aria prodotti da ventilatori, porte aperte e/o finestre.
• Non collocare l'unità sotto un sistema di ventilazione a soffitto.
- Lasciare sufficiente spazio per la ventilazione (utilizzare sempre lo spazio posteriore per garantire il minimo spazio di sicurezza).
- Evitare di esporre l'unità alla luce solare diretta.
- Mantenere tutte le aperture di ventilazione dell'involucro dell'apparecchio o della struttura libere da ostruzioni.
- Per ridurre il rischio di incendio, l'installazione deve essere eseguita solo da personale qualificato.

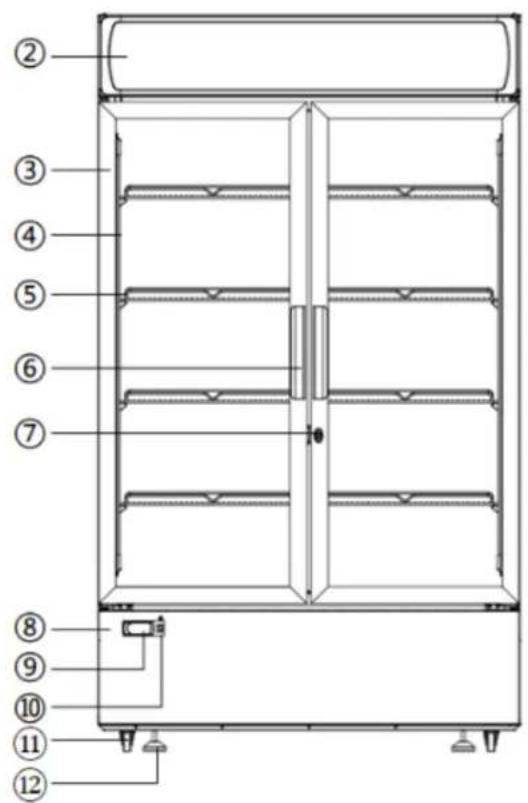

Descrizione del prodotto

Nota: L'illustrazione è un'immagine di riferimento, il tuo dispositivo potrebbe essere diverso.

No.	Descrizione	No.	Descrizione
1	Mobile	10	Interruttore della luce
2	Tettuccio	11	Ruota universale
3	Porta in vetro	12	Piedino regolabile
4	Luce LED	13	Evaporatore
5	Ripiano	14	Ventola di evaporazione
6	Maniglia	15	Blocco di arresto
7	Serratura	16	Condensatore
8	Pannello decorativo	17	Ventola di raffreddamento
9	Controller elettronico	18	Compressore

Ilstruzioni per l'installazione

1. Disimballare tutti i pacchi e pulire l'intero mobile utilizzando acqua tiepida con il 5% di sapone neutro, quindi asciugarlo con un panno morbido. Per le parti in vetro, utilizzare solo prodotti specifici, evitando l'uso di acqua, che potrebbe lasciare residui calcarei sul vetro.

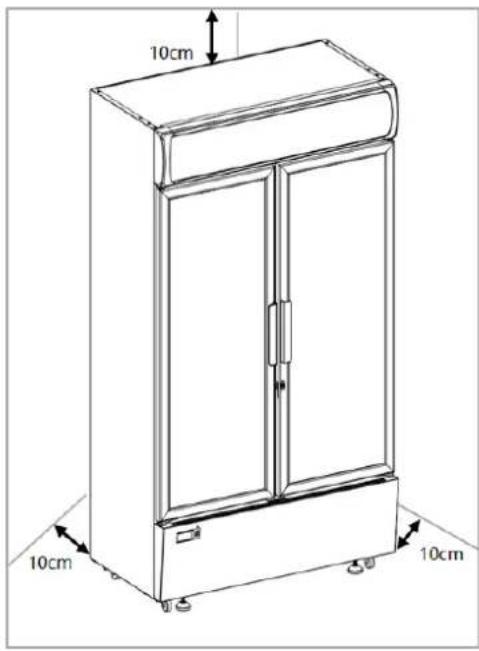

2. Mantenere una distanza di almeno 10 cm dalla parete. Livellare l'unità regolando i piedini regolabili.
3. Il mobile deve essere installato su una superficie perfettamente piana, lontano da qualsiasi fonte di calore, inclusi i raggi solari.
4. Non installare l'unità in spazi aperti e non esporla alla pioggia.

Livellamento dell'unità

Posizionare l'unità nel luogo scelto. Utilizzando una livella a bolla, verificare che l'unità sia livellata in entrambe le direzioni.

La livella a bolla può essere posizionata su uno dei ripiani.

È fondamentale che l'unità sia livellata durante il funzionamento per evitare la formazione di ghiaccio sulle alette dell'evaporatore a causa di un drenaggio insufficiente della condensa.

Inclinare l'unità di 2º per facilitare la chiusura della porta e il drenaggio.

• Non inserire creme o flaconi spray all'interno del refrigeratore.
- Non conservare sostanze esplosive, come bombolette aerosol con propellente infiammabile, all'interno del refrigeratore.

Istruzioni per l'uso

-18 Set

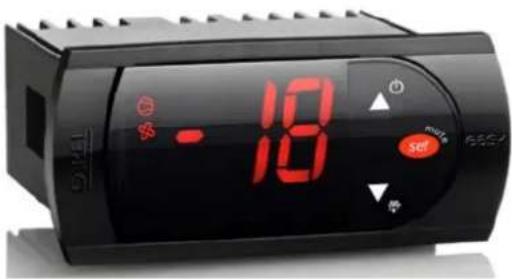

Display e funzioni

Durante il normale funzionamento, il controller mostra la temperatura interna. Inoltre, il display è dotato di LED che indicano l'attivazione delle funzioni di controllo (vedi Tabella 1), mentre i 3 pulsanti possono essere utilizzati per attivare/disattivare alcune funzioni (vedi Tabella 2).

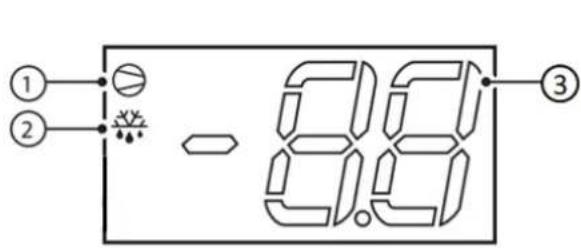

LED e funzioni associate

Risoluzione dei problemi del prodotto

Si prega di fare riferimento alle seguenti liste di risoluzione dei problemi per superare eventuali inconvenienti minori che si verificano durante il funzionamento.

Nota: I seguenti non sono guasti, ma fenomeni comuni:

1. Il suono del refrigerante che scorre all'interno del refrigeratore.
2. Il compressore e il condensatore si scaldano.
3. Se l'umidità ambientale è elevata, potrebbe formarsi condensa sulla superficie. Si consiglia di pulire con un panno morbido e asciutto in modo tempestivo.
4. Nota: L'illustrazione è un'immagine di riferimento, il tuo dispositivo potrebbe essere diverso.

Pulizia del prodotto

Pulizia esterna

- Le porte e il vano congelatore devono essere puliti con un detergente delicato e una soluzione di acqua tiepida, ad esempio una miscela di 30 g di detergente in 7,5 litri di acqua calda. Pulire con una spugna morbida e risciacquare nuovamente con acqua. Per prevenire residui d'acqua, asciugare con un panno morbido e asciutto.

? Avvertenza

1. Assicurarsi che la macchina sia scollegata dall'alimentazione prima di eseguire operazioni di pulizia e manutenzione.
2. Non utilizzare agenti di pulizia corrosivi per pulire l'interno del vano congelatore e della griglia metallica.

Precauzioni per la sicurezza

• ? Avvertenza! Non danneggiare il circuito del fluido refrigerante.
• ☐ Avvertenza! Non danneggiare le pareti della macchina, poiché ciò potrebbe compromettere il circuito del fluido refrigerante.
• Avvertenza! Non utilizzare apparecchi elettrici all'interno dei compartimenti di conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore.
• Avvertenza! L'attrezzatura non deve essere utilizzata da persone (inclusi i bambini) con capacità fisiche, sensoriali o mentali ridotte, o prive di esperienza e conoscenze, a meno che non siano sorvegliate da una persona responsabile della loro sicurezza o abbiano ricevuto istruzioni adeguate sull'uso del dispositivo. I bambini devono essere sorvegliati per evitare che giochi con l'apparecchio.

Smaltimento corretto di questo prodotto

Smaltire l'imballaggio in modo ecologico. Questo apparecchio è etichettato in conformità alla Direttiva Europea 2012/19/UE relativa ai rifiuti di apparecchiature elettriche ed elettroniche (RAEE). Tale direttiva stabilisce il quadro normativo per la restituzione e il riciclaggio degli apparecchi usati in tutta l'Unione Europea.

I materiali di imballaggio di questo prodotto sono realizzati con materiali riciclabili in conformità con le normative ambientali nazionali. Non smaltire i materiali di imballaggio

insieme ai rifiuti domestici o ad altri rifiuti. Portarli nei punti di raccolta designati dalle autorità locali per il riciclaggio dei materiali di imballaggio.
