MANUALE UTENTE ARH1956300ENF ASPES

Leggere attendamente quello manuale e conservarlo per future consulzioni.

www.aspes.es

Istruzioni di sicurezza importanti 1
Trasporto e installmente 2
3
Uso del pulsante di regolazione della temperatura 4
Collegamento elettrico. 5
Dettagli del prodotto 5
Precauzioni di sicurezza 5
Precauzioni d'uso 6
Problemi comuni e soluzioni 6
Smaltimento corretto di quello prodotto 8

Importatore:

Cari utenti (clienti), quello manuale contiene le conoscenze di base sul prodotto, le istruzioni d'uso, la diagnosi dei guasti e i metodi di riparazione di base.

A fin di comprendere meglio e utilizzare quello prodotto, prendetevi cura di quello Manuale e leggetelo attendamente.

Istruzioni di sicurezza importanti

1. L'intervallo di tensione operativa è di 187V 254V . Per evitare danni alle prestazioni elettriche del compressore, dotare l'apparecchio di uno stabilizzatore di tensione con una potenza inferiore a 500W, per proteggere il frigorifero quando la tensione è inferiore a 187V o superiore a 254V.
2. Deve essere utilizzata una presa monofase individuale, collegata in modo affidabile a un filo di messa a terra.
   Attenzione: Etietato collegare il filo di messa a terra a una tubatura dell'acqua o del gas.
3. É vietato conservare nella vetrina basi solide, acidi forti, solventi organici, prodotti corrosivi o sostanze che possano contaminare gli alimenti, poiché possono causare corrosione o incidenti.
4. Non sollevare la vetrina né rimuovere la struttura dei componenti elettrici, poiché ciò potrebber causare deterioramento dell'isolamento e corrosione.
5. Se la vetrina non vieneutilizzata per un lungo periodo:

a) Scollegare l'alimentazione elettrica.
b) Pulirla accuratamente.
c) Controllare lo stato del circuito prima di riutilizzarla.

1. Se il cavo di alimentazione è danneggiato, deve essere sostituito con un cavo speciale o con un set disponibile presso il produttore o il servizio autorizzato.
2. L'apparecchio deve essere scollegato alla rete elettrica durante la pulizia, la manutenzione o la sostituzione dei componenti.
3. Il livello di pressione sonora ponderato A è inferiore a 70 dB(A).
4. Non conservare sostanze explosive, come aerosol contenenti gas inflammabili, all'interno dell'apparecchio.
5. AVVISO: Rischio di incendio / Materiali infiammabili. Evitare qualsiasi rischio di incendio, non esponendo materiali infiammabili a fonti di ignizione.
6. Carico massimo delle mensole: 195.3kg / m^2 . Deformazione ≤ 1.04~cm / m
7. Smaltire l'apparecchio secondo le normative locali, a causa del gas inflammabile utilizzato nell'isolamento. Prima dello smaltimento, rimuovere le porte per evitare qualsiasi rischio per i bambini.
8. AVVISO: Assicurarsi di non ostruire le aperture di ventilazione del mobile dell'apparecchio o della struttura in cui è incassato.
9. AVVISO: Non utilizzato dispositivi meccanici o altri metodi per accelerare il processo di sbrinamento, a meno che non siano consigliati dal produttore.
10. AVVISO: Non danneggiare il circuito di refrigerazione.

11. AVVISO: Non utilizzato apparente elettrici all'internalo dei compartimenti di conservazione degli alimenti, a meno che non siano del tipo consigliato dal produttore.

12. Le condizioni di temperatura ambiente e umilità della vetrina refrigerata, in base alla classe climatica, sono indicate nella tabella seguente:

Classe climatica della sala di test	Temperatura dell'aria secca (°C)	Umidità relativa (%)	Punto di rugiada (°C)	Massa di vapore acqueo nell'aria secca (g/kg)
0	20	50	9.3	7.3
1	16	80	12.6	9.1
8	23.9	55	14.3	10.2
2	22	65	15.2	10.8
3	25	60	16.7	12.0
4	30	55	20.0	14.8
6	27	70	21.1	15.8
5	40	40	23.9	18.8
7	35	75	30.0	27.3

OSSERVAZIONE:

La massa di vapore acqueo nell'aria secca è uno dei principali fattori che influenzano le prestazioni e il consumo energetico delle vetrine refrigerate.

Pertanto, l'ordine delle classi climatiche nella tabella si basa sulla colonna "Massa di vapore acqueo". Consultareanche I'Allegato B per confrontare le condizioni di lavoratorioio con le condizioni del negozio.

Nota: L'illustrazione è un'immagine di riferimento, il vosto apparecchio potrebbe essere differente.

Trasporto e installmente

Rimuovere l'imballaggio e pulire completamente il mobile con acqua tiepida aggiunta al 5% di sapone neutro, quando asciugare con un panno morbido.

Per le parti in vetro, utilizzato solo prodotti specifici, evitando l'uso di acqua, poiché potrebbe lasciare residui di calcare sul vetro.

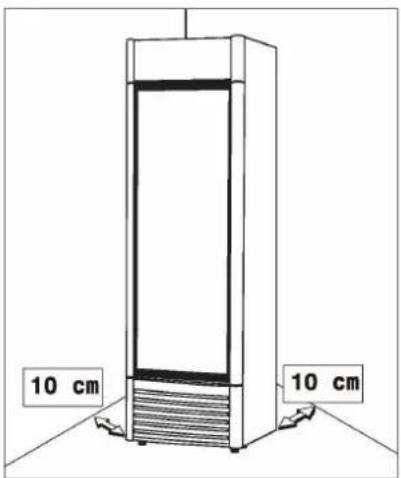

1. Mantenere una distanza di almeno 10 cm tra il mobile e la parete. Assicurarsi che l'apparecchio sua livellato regolando i piedini.
2. Il mobile deve essere installato su una superficie perfettamente piana, lontano da qualsiasi fonte di calore, inclusa la luce solare diretta.
3. Non installare l'apparecchio in uno spazio aperto né esporlo alla pioggia.

Osservazione: L'illustrazione è un'immagine di riferimento, il,vostro apparecchio potrebbe essere diverso.

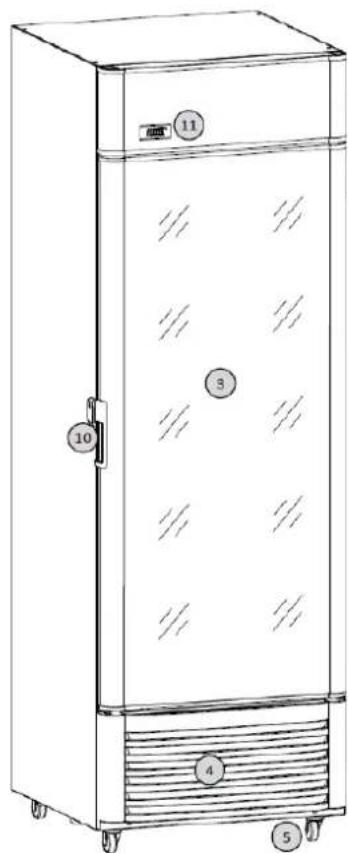

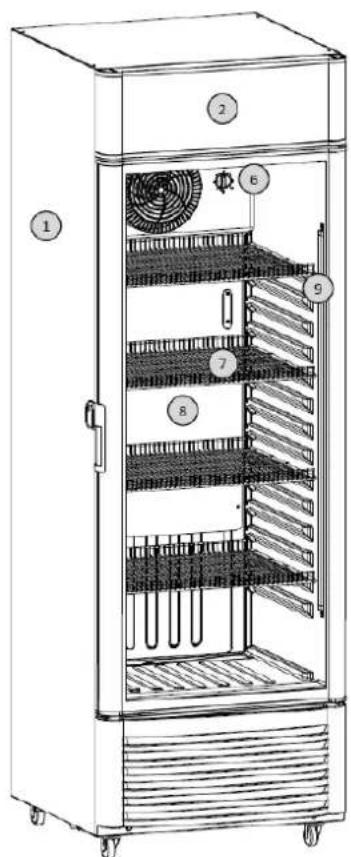

Caratteristica del prodotto

N°	Descrizione
1	Mobile
2	Scatola della lampada
3	Porta in vetro
4	Pannello
5	Piedino
6	Pulsante di regolazione della temperatura
7	Mensola
8	Evaporatore
9	Lampada
10	Blocco
11	Display

Osservazione: L'illustrazione è un'immagine di riferimento, il,vostro apparecchio potrebbe essere diverso.

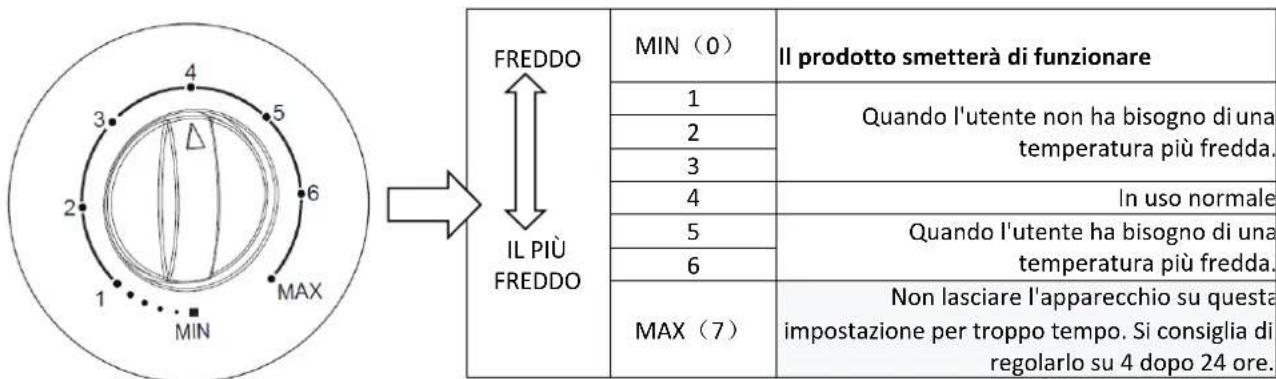

Uso del pulsante di regolazione della temperatura

1. La temperatura all'interno del mobile può essere controllata utilizzando il pulsante di regolazione della temperatura.
2. Il pulsante deve essere mantenuto in posizione verticale per una regolazione normale della temperatura.
   a) FREEZING MAX è la posizione di raffreddamento più forte ed è adatta per il congelamento rapido.
   b) Non lasciare il pulsante in questa posizione per un lungo periodo.

1. Osservazione: L'illustrazione è un'immagine di riferimento, il vosto apparecchio potrebbe essere diverso.

Collegamento elettrico

AVVISO

1. Non tagliare né rimuovere, in nessun caso, il terzo pin di messa a terra del cavo di alimentazione.

a) Questo appearecchio refrigerante non è progettato per essere utilizzato con un gruppo di continuità (UPS).
b) Il cavo deve essere fissato dietro l'apparecchio e non deve essere esposto o pensolante per evitare qualsiasi rischio di incidente.

1. Non scollegare mai il frigorifero (o congelatore) tirando il cavo di alimentazione.

a) Afferrate saldamente la spina e tiratela direttamente fuori alla presa.

1. Nonutilizzare prolonghe con questo apparecchio.

a) Se il cavo di alimentazione è troppo corto, richiedere l'installazione di una presa vicina a un elettricista o tecnico qualificato.
b) L'uso di una prolunga potrebbe influire negativamente sulle prestazioni dell'apparecchio.

1. Un'errata messa a terra cui do causare il rischio di scosse elettriche.

a) Se il cavo di alimentazione è danneggiato, sostituito presso un centro di assistenza autorizzato.

Dettagli del prodotto

1. Compressore ad alte prestazioni e sigillato
   a) Utilizza un compressore di qualità, efficiente ed ermetico.
   b) Opera con un'ampia gamma di tensione di avviamento e temperatura ambiente non superiore a 40^ .
   c) Il sistema della vetrina è progettato per garantire eccellente capacità di raffreddamento ed efficienza energetica.
2. Esposizione ottimale dei prodotti conservati
   a) I prodotti all'interno della vetrina sono chiaramente visibili grazie a una porta in vetro doppio di alta qualità.
3. Isolamento termico efficente
   a) Lo strato di isolamento termico è realizazo in schiuma rigida di poliuretano, che rende l'apparecchio leggero e garantisce un'ottima conservazione del freddo.

Precazioni di sicurezza

AVVISO! Non danneggiare il circuito del fluido refrigerante.

AVVISO! Non perforare né danneggiare le pareti dell'apparecchio, poiché ciò potrebbe causare una perdita nelsystema di refrigerazione.

AVVISO! Non utilizzato apparenti elettrici all'interno dei compartimenti di conservazione degli alimenti, a meno che non siano del tipo raccomandato dal produttore.

AVVISO!

• Questo appearecchio non deve essere utilizzato da persone (compresi bambini) con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza e conoscenza, a meno che non siano sotto supervisione o abbiano ricevuto istruzioni da una persona responsable della loro sicurezza.
  I bambini devono essere sorvegliati per garantire che non giochino con l'apparecchio.

Precauzioni d'uso

1. Rimuovere tutti gli imballaggi prima di utilizzato la vetrina. Non inclinarla altre 60^ durante il trasporto.
2. Al primo utilizzato, lasciare il frigorifero funzionare vuoto per circa due ore prima di riporre alimenti all'interno.
3. Il termostato consente di regolare la temperatura all'interno della vetrina.

a) Ruotando la manopola in senso orario, la temperatura diminuisce.
b) Maggiore è il numero, più Bassa sare la temperatura. In genere, la posizione "3-4" è ideale.
c) La posizione "6" indica un funzionamento continuo.

1. Per risparmiare energia, evitare di aprir frequentemente la porta o di lasciarla aperta troppo a lungo.
2. L'interno e l'esterno della vetrina devono rimanere asciutti e puliti.

a) L'esposizione prolungata all'umidità può causare corrosione, e possono apparire macchie sulla superficie.

1. Si consiglia una pulizia periodica ogni 30-45 giorni.
   a) Per pulire, utilizzare un panno morbido inumidito con acqua e sapone neutro o un detergente adatto per pulire l'internalo e l'esterno della vetrina.

Attenzione: Per garantire la sicurezza, scollegare la spina alla presa prima della pulizia.

Problemi comuni e soluzioni

Consultare la tabella segunte per risolvere piccoli problemi riscontrati durante il funzionamento.

Problème	Cause		Verifica	Soluizione	Nota
La lampada non si accende	Nessuna tensione	Fusibile interrotto	Controllo del fusibile	Sostituire o verificare il fusibile	Se necessario, chiedere a un elettricista di effettuire la manutenzione.
		Connessione difettosa tra la presa e il portalampada	La connessione è allentata o no	Riparare oambiare la presa
	Presenza di tensione	Contatto difettoso o usura della lampada	Verificare il circuito e la lampada	Stringere il contatto a lamella o sostituire la lampada	Chiedere a un professionista di effettuire la manutenzione.
		Contatto difettoso del pulsante	La guarnizione è allentata o no	Stringere il contatto a lamella
Il ventilatore del condensatore non funzionale	Il compressore funzionale in modo irregularare	Ventilatore del condensatore guasto	Rimuovere il ventilatore del condensatore	Sostituire il ventilatore del condensatore
	Compressore fuori servizio	Il termostato non è in posizione di funzionamento	Verificare il regolatore di temperatura	Ruotare la manopola in posizione di funzionamento
		Contatto difettoso con il regolatore di temperatura	Contatto a lama	Stringere il contatto a lamella
		Il regolatore di temperatura è usurato	Guasto elettrico	Sostituire il regolatore di temperatura	Chiedere a un professionista di effettuire la manutenzione.
Continua a funzionare	Temperatura troppo alla all'interno della scatola	Aprire la porta troppo frequentemente		Aprire la porta il meno possibile	Chiedere a un professionista di effettuire la manutenzione.
		Troppo stoccaggio	La circolazione dell'aria di raffreddamento è compromessa	Rimuovere una parte dello stoccaggio
		Perdita di refrigerante		Riparare in un reparto di manutenzione designato
	Temperatura troppo Bassa all'interno della scatola	Regolatore di temperature fuori servizio		Sostituire il regolatore di temperatura	Chiedere a un professionista di effettuire la manutenzione.
Rumore forte	L'armadio non è positizonato orizzontalmente.		Le quattro ruote sono a terra o no?	Imballare la scatola in tempo	Chiedere a un professionista di effettuire la manutenzione.
	La vite di fissaggio del compressore o del condensatore è allentata.		La vite è serrata o no?	Stringere la vite	Chiedere a un professionista di effettuire la manutenzione.
Il ventilatore del condensatore e funzionale, ma il compressore non funzionale	La presa di avviamento o il relè termico è allentato.		Il contatto a lama è dannegliato o no?	Stringere il contatto a lamella	Chiedere a un professionista di effettuire la manutenzione.
	Il compressore è fuori servizio.			Riparare o sostituire il compressore	Chiedere a un professionista di effettuire la manutenzione.
	La tension è inferiore a 187V.		Verificare la tensione	Collegare con un manostato da >1000W
Il ventilatore dell'evaporatore non funzionale	Non entra incontriato con l'interruttore del ventilatore quando la porta è chiusa..		Verificare se la porta tocca l'interruttore del ventilatore o no	Regolare gli assi della porta per sollevarli leggermente	Chiedere a un professionista di effettuire la manutenzione.
	Contatto difettoso con l'interruttore del ventilatore.		Verificare l'interruttore del ventilatore e il circuito	Stringere la connessiono o sostituire l'interruttore del ventilatore
	Il ventilatore dell'evaporatore è guasto.		Rimuovere il ventilatore dell'evaporatore	Sostituire il ventilatore dell'evaporatore
Cavo elettrico guasto				Cambiare il cavo elettrico	Chiedere a un professionista di effettuire la manutenzione.

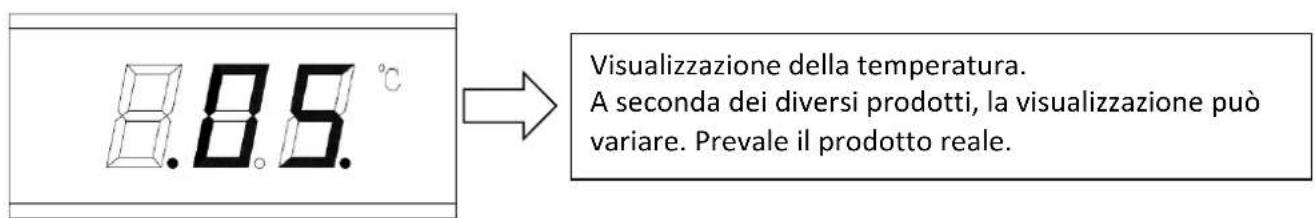

SchemoIVA	Visualizzazione della temperaturezza tensione.		Verificare la tensione		Chiedere a un professionista di effettuire la manutenzione.
			Verificare la visualizzazione della temperature

Lo schermo在哪 "E1" o "E2"

Guasto del sensore.

Verificare il sensore

Chiedere a un professionista di effettuire la manutenzione.

Osservazione: I seguenti casi non sono guasti, ma fenomeni normali:

1. Si può udire un leggero rumore all'interno della vetrina refrigerata verticalie.
2. Il compressore e il condensatore possono divertare caldi durante il funzionamento.
3. In caso di elevata umidità ambientale, possono comparire goccioline di condensa sulla superficie. Pulirle con un panno morbido e asciutto il prima possibile.
4. Osservazione: L'illustrazione è un'immagine di riferimento, il,vostro apparecchio potrebbe essere diverso.

Smaltimento corretto di questo prodotto

Smaltire l'imballaggio in modo ecologico.
- Questo apparecchio è etichettato in conformità con la Direttiva Europea 2012/19/UE relativà ai rifiuti di apparecchiature elettriche ed elettroniche (RAEE).
- Questa direttiva stabilisce il quadro per la raccolta e il riciclo degli apparecchi usati in tutte l'Unione Europea.

INFORMAZIONI SULL'IMBALLAGGIO

• I materiali di imballaggio di quello prodotto sono realizzati con materiali riciclabili, in conformità con le normative ambientali nazionali.
  Non smaltire i materiali di imballaggio insieme ai rifiuti domestici o ad altri tipi di rifiuti.
• Depositarli nei punti di raccolta dei materiali riciclabili designati dalle autorità locali.
