MANUALE UTENTE Companion Klarfit
La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.
Avvertenze di sicurezza 28
Descrizione del dispositivo 28
Volume di consegna 29
Assemblaggio 30
Fissaggio alla ruota 31
Avvertenze importanti su fissaggio e utilizzo 32
Produttore e importatore (UK) 32
DATI TECNICI
| Numero articolo 10034492, 1004003 | 1, 10040088, 10040089, 10040090, 10040092 |
| Dimensioni (montato) 127 x 62 x 40 cm | |
| Dimensioni rimorchio 63 x 42 cm | |
| Peso rimorchio 9.4 kg | |
| Carico massimo 40 kg | |
| Pressione massima pneumatici 1.70 - 2.00 Bar (25 - 30 PSI) | |
| Accessori opzionali Possibilità di acqui | stare, in aggiunta agli accessori inclusi, una borsa abbinata al numero articolo 10034495. |
AVVERTENZE DI SICUREZZA
- Il rimorchio è adatto a un carico massimo di 40 kg.
- Il rimorchio non deve essere utilizzato per trasportare persone.
- Non apportare modifiche tecniche al dispositivo. Questo può comportare pericoli nel traffico stradale e la perdita di validità della garanzia.
- Non utilizzare il rimorchio su fondi pietrosi, accidentati o in condizioni di traffico pericolose.
- La bicicletta che traina deve essere in perfetto stato. I freni devono funzionare perfettamente. Lo spazio di frenata aumenta con il rimorchio (e il carico).

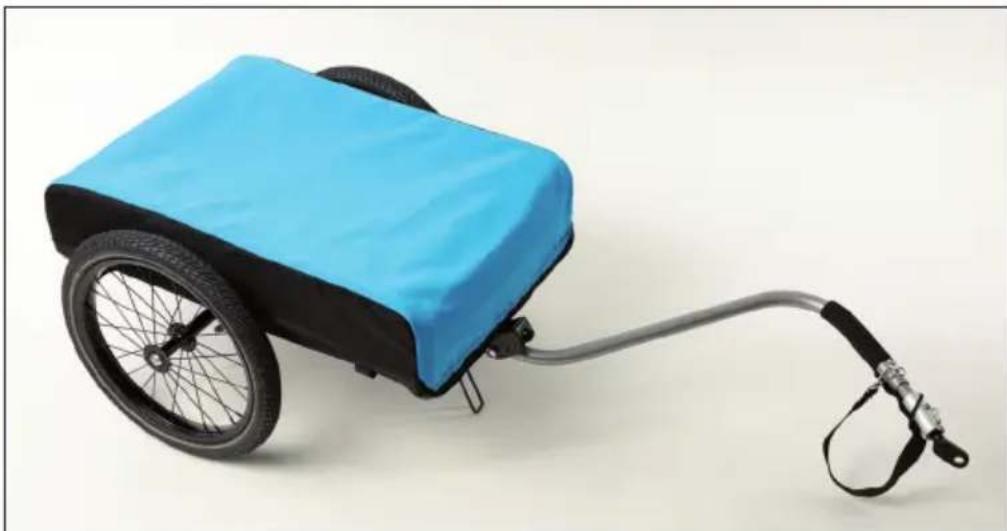

DESCRIZIONE DEL DISPOSITIVO
Rimorchio montato con fondo e protezione antipioggia.

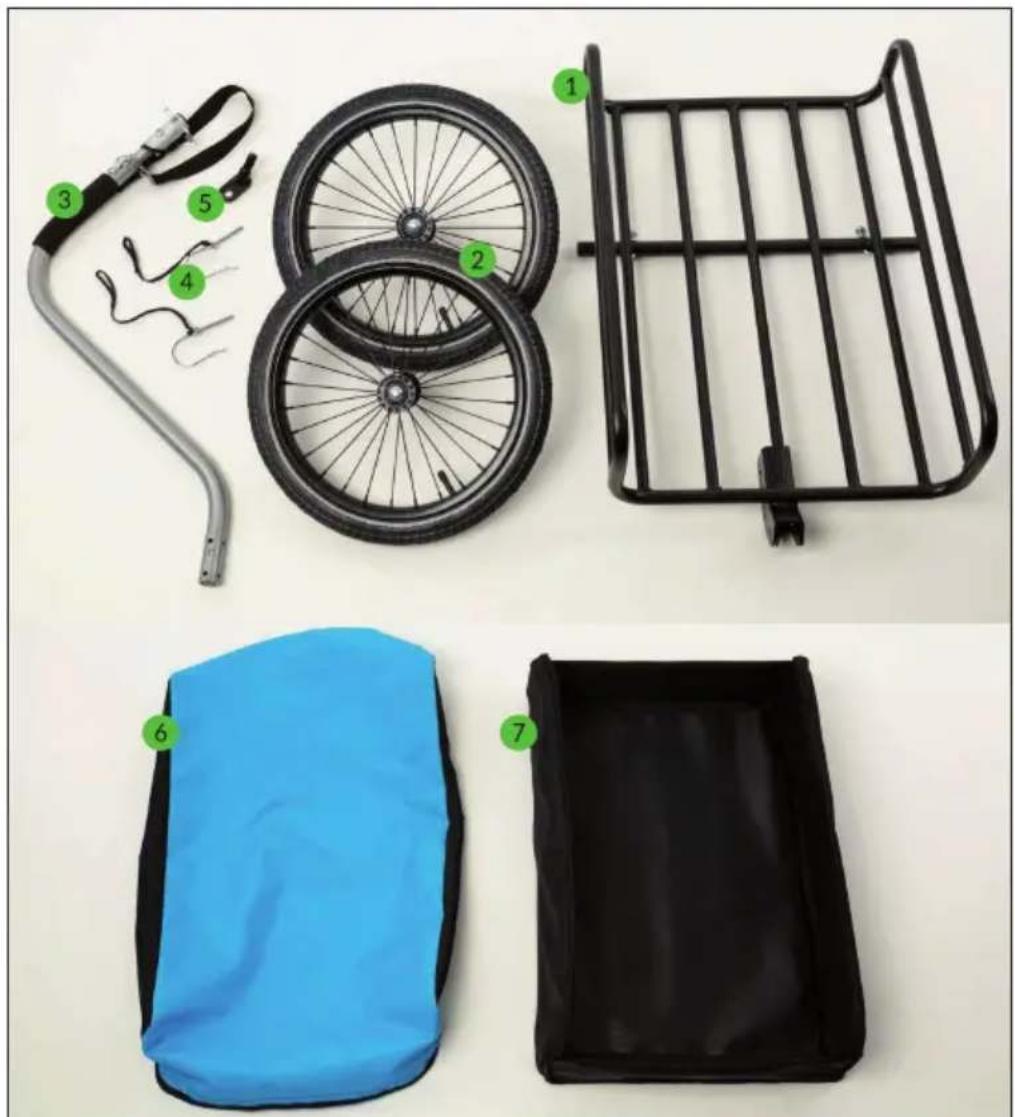

VOLUME DI CONSEGNA
| 1 Telaio (1x) 5 Giunto per bici (1x) | ||
| 2 Ruote (2x) 6 Protezione antipioggia (1x) | ||
| 3 Timone (1x) 7 Fondo (1x) | ||
| 4 Perni (2x) 8 | 2 riflettori bianchi e 2 rossi (non presenti in immagine) |
IT

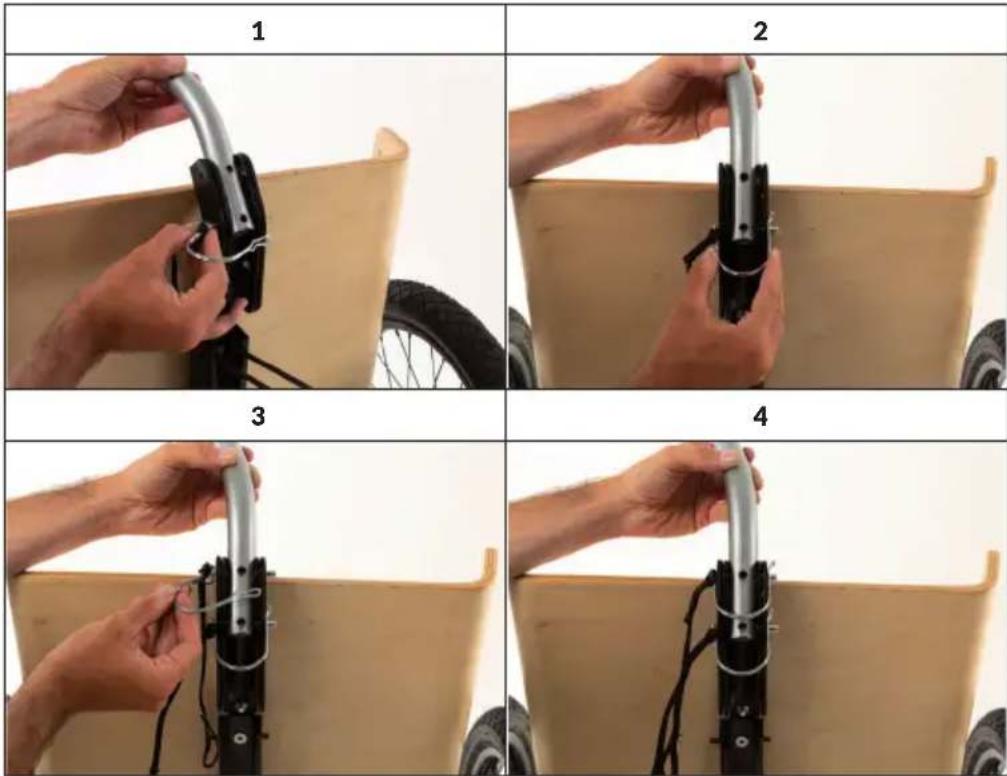

ASSEMBLAGGIO
a) Rimuovere i tappi protettivi sulle estremità dell'asse.
b) Inserire le ruote sull'asse. Si sentirà un clic.
c) Inserire il timone nel supporto del telaio e ruotarlo nella posizione desiderata:
- Modalità carrello: il timone è girato a 90° verso l'alto.
- Modalità rimorchio: il timone è girato lateralmente di 45°.
(d) Inserire i due perni di sicurezza attraverso i fori, in modo da fissare il timone al telaio. Utilizzare morsetti a molla per fissare il collegamento.


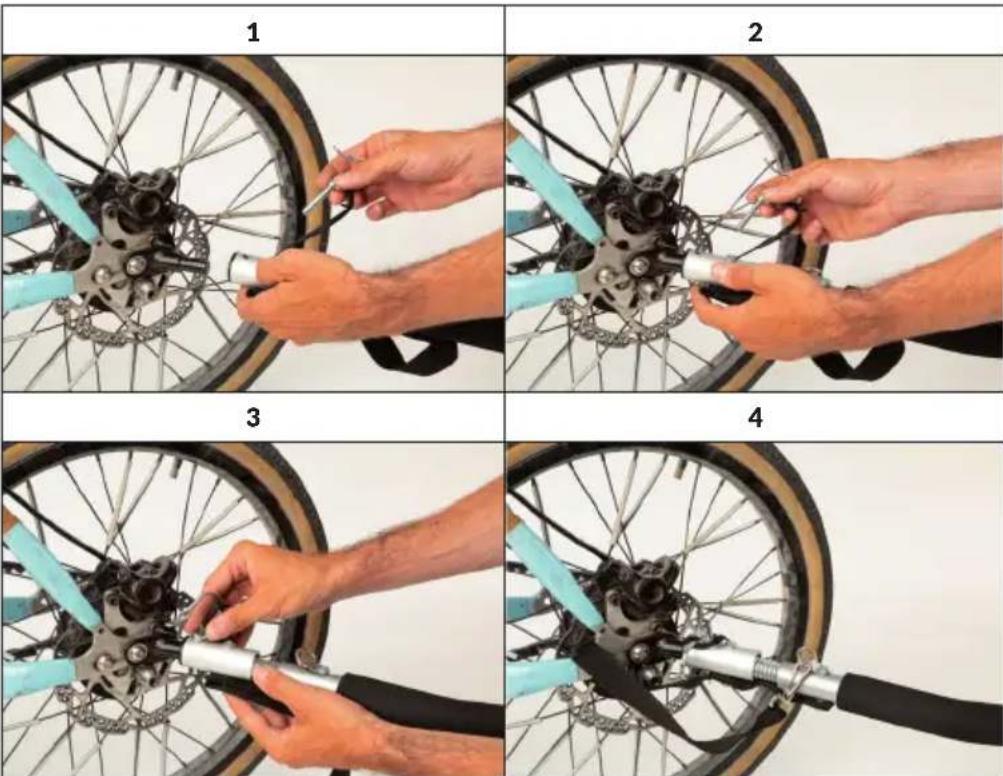

1 2 3 4FISSAGGIO ALLA RUOTA
(a) Tirare il giunto del rimorchio fuori dal timone montarlo sull'asse posteriore della bicicletta:
- Per assi con tensionatore rapido: togliere l'intero asse, far passare l'asse nel giunto e fissare di nuovo l'asse con il tensionatore rapido.
- Per assi fissati con dadi: svitare dadi e rondelle. Inserire il giunto sull'asse e stringere nuovamente dadi e rondelle.
b) Fissare il timone al giunto e bloccarlo con il perno di sicurezza.
c) Una volta fissato il timone, far passare la cinghia attraverso il tubo posteriore della catena della bici e agganciarlo al supporto sul timone.
AVVERTENZE IMPORTANTI SU FISSAGGIO E UTILIZZO
Nota: il collegamento tra bici e rimorchio è il passaggio più importante del processo di montaggio. Assicurarsi che il rimorchio sia ben collegato alla bici. Se il giunto non si lascia fissare o stringere saldamente alla bici, non utilizzarlo. Rivolgersi al rivenditore di biciclette per farsi aiutare con l'installazione.
- Controllare lo stato di bici e rimorchio prima di ogni utilizzo.
- Viaggiare sempre con la massima attenzione. Rispettare le norme locali del traffico.
- Con il rimorchio è necessario uno spazio di frenata maggiore.
- Prima di utilizzare il rimorchio nel traffico, esercitarsi fino ad avere sufficiente confidenza.
- Assicurarsi che il carico sia ben fissato prima di partire.
• Non superare il carico massimo indicato. - Assicurarsi di utilizzare una bici adeguata. In caso di dubbi, chiedere al rivenditore di biciclette locale o al produttore.
- Prima del montaggio e dell'utilizzo, controllare che i dispositivi del rimorchio siano ben fissati.
- Controllare regolarmente la pressione degli pneumatici. Assicurarsi che la pressione sia sempre tra 1.70 - 2.00 Bar (25 - 30 PSI).
- Se possibile, utilizzare il rimorchio solo su strade lisce. Evitare ciottolato, buche e fondi irregolari.
- Se si viaggia in discesa o in curva è necessario rallentare.
