MANUALE UTENTE NY2009-20MRE MIDEA

Questo prodotto è adatto solo per spazi ben isolati o per un uso occasionale.

LEGGI E CONSERVA QUESTE ISTRUZIONI

Attenzione: le immagini nel manuale sono solo di riferimento.

ISTRUZIONI DI SICUREZZA

1. Avvertenza: per evitare il surriscaldamento, non coprire il riscaldatore.

2. Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore o dal suo agente di servizio o da una persona qualificata per evitare pericoli.

3. Questo apparecchio può essere utilizzato da bambini di età pari o superiore a 8 anni e da persone con capacità fisiche, sensoriali o mentali ridotte o mancanza di esperienza e conoscenza se sono stati sottoposti a supervisione o istruzione relative all'uso dell'apparecchio in modo sicuro e comprensivo i pericoli coinvolti. I bambini non devono giocare con l'apparecchio. La pulizia e la manutenzione dell'utente non devono essere eseguite da bambini senza supervisione.
4. Il riscaldatore non deve essere posizionato immediatamente sotto una presa.
5. Non utilizzare questo riscaldatore nelle immediate vicinanze di un bagno, una doccia o una piscina.

6. I bambini di età inferiore a 3 anni devono essere tenuti a distanza se non sottoposti a supervisione continua. I bambini di età compresa tra 3 e meno di 8 anni accendono / spengono l'apparecchio solo a condizione che sia stato collocato o installato nella sua normale posizione operativa prevista e che abbiano ricevuto supervisione o istruzioni relative all'uso dell'apparecchio in modo sicuro e capire i pericoli coinvolti. I bambini di età pari o inferiore a 3 anni non devono collegare, regolare e pulire l'apparecchio né eseguire la manutenzione da parte dell'utente.

7. ATTENZIONE - Alcune parti di questo prodotto possono diventare molto calde e causare ustioni. Particolare attenzione deve essere data alla presenza di bambini e persone vulnerabili.

8. Questo riscaldatore viene riempito con una quantità precisa di olio speciale. Le riparazioni che richiedono l'apertura del contenitore dell'olio devono essere eseguite solo dal produttore o dal suo agente di servizio che deve essere contattato in caso di perdite d'olio. Durante la rottamazione del riscaldatore, seguire le norme relative allo smaltimento dell'olio.
9. Smaltimento corretto di questo prodotto
   Smaltimento corretto di questo prodotto

Questo marchio indica che questo prodotto non deve essere smaltito con altri rifiuti domestici in tutta l'UE. Per prevenire possibili danni all'ambiente o alla salute umana dovuti allo smaltimento incontrollato dei rifiuti, riciclarli responsabilmente per promuovere il riutilizzo sostenibile delle risorse materiali. Per restituire il dispositivo usato, utilizzare i sistemi di restituzione e raccolta o contattare il rivenditore presso cui è stato acquistato il prodotto. Possono prendere questo prodotto per un riciclaggio sicuro per l'ambiente.

1. Questo riscaldatore non è in grado di ottenere un controllo accurato della temperatura dell'ambiente e quindi non può essere utilizzato come dispositivo di isolamento per ambienti di stoccaggio, oggetti, animali e piante.

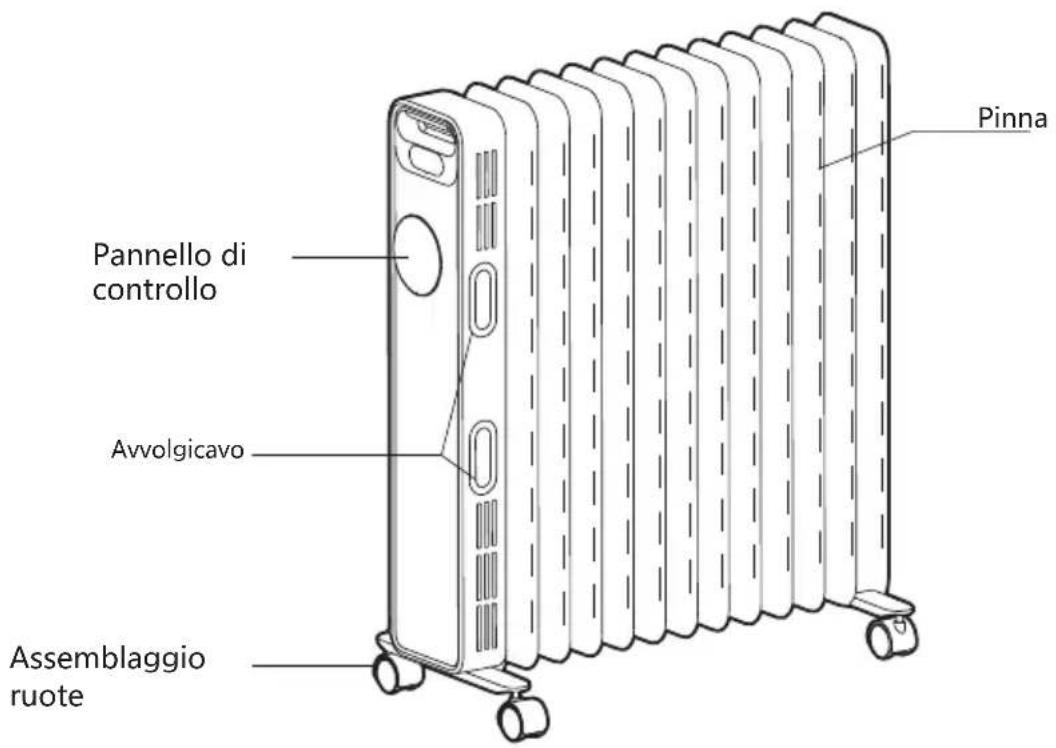

NOMI COMPONENTI

Pinna Pannello di controllo Avvolgicavo Assemblaggio ruote

Uso del radiatore pieno d'olio

1. Capovolgere il riscaldatore.

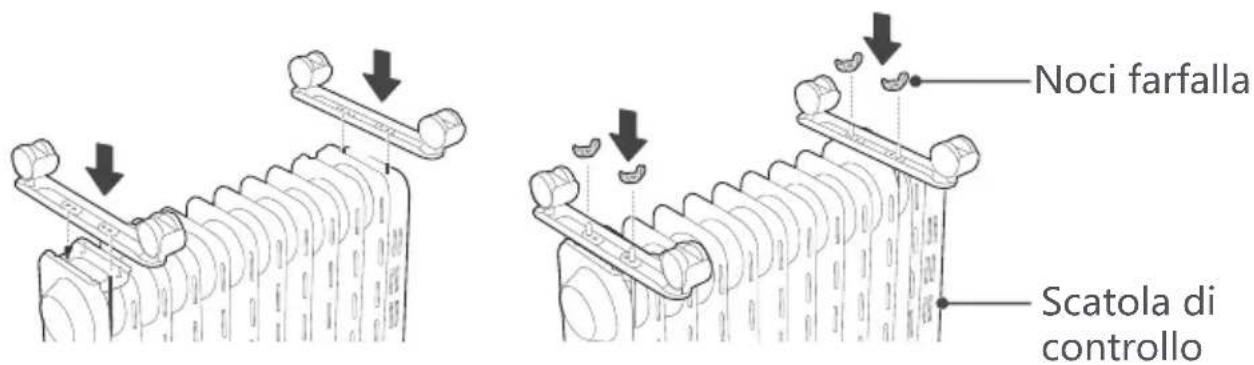

2. Come mostrato nella Figura 1, allineare il foro di montaggio di un gruppo di rotelle e installarlo sulla vite della piastra del cuscinetto orientabile all'estremità dell'aletta del radiatore e l'altra il gruppo delle ruote orientabili è allineato alle viti montate nella parte inferiore della scatola di controllo.
3. Come mostrato nella figura 2, due serie di componenti delle ruote sono serrate con quattro farfalle noccioline. Installare solido e quindi posizionare il riscaldatore in posizione: basta posizionare le ruote a terra.

Noci farfalla Scatola di controllo

figure 1 figure 2

ISTRUZIONI PER L'USO

[Ispezione prima di iniziare]

1. Il cavo di alimentazione non deve essere danneggiato o rotto.
2. Verificare che la corrente nominale della presa di corrente sia in linea con i requisiti della tabella sopra e sia dotata di un dispositivo di messa a terra di sicurezza prima dell'uso; altrimenti, sostituire la presa.

[Istruzioni per l'uso]

: collegare l'alimentazione, il buzzer "emetterà un segnale acustico" per lungo tempo, premere il tasto di accensione "+" per entrare nello stato di funzionamento del riscaldamento, quindi premere il tasto di accensione "+" per entrare nello stato di attesa.

: per lo stato di lavoro, premere il tasto "≈" per selezionare una delle modalità di lavoro come marcia alta, marcia media e marcia bassa.

: sotto lo stato di funzionamento, tenere premuto il tasto "+" o il tasto "-" per impostare la temperatura, tenere premuto il tasto "+" o il tasto "-" per impostare rapidamente la temperatura; dopo aver impostato la temperatura, attendere 5 secondi di inattività, uscire dalla schermata di impostazione della temperatura.

: toccare il tasto timer "€" in modalità standby per accedere alla schermata delle impostazioni del lavoro programmato. Premere il tasto "+" o il tasto "-" per impostare l'ora programmata, premere il tasto "+" o il tasto "-" per lungo tempo per impostare rapidamente l'ora programmata e l'ora programmata raggiungerà lo stato di funzionamento della macchina.

: sotto lo stato di funzionamento, premere il tasto timer "G" per accedere alla schermata di impostazione di attesa di pianificazione.

Premere il tasto "+" o il tasto - "per impostare il tempo di programmazione, - premere il tasto" + "o" - " per un lungo periodo di tempo per impostare rapidamente il tempo di pianificazione e il tempo di pianificazione è nello stato di standby della macchina A: l'ambito della pianificazione è per 0-24 ore e premere il tasto "+" o il tasto "-" ogni volta per aumentare o diminuire 1 ora. Quando il valore impostato è OH, premere il tasto "-" per impostare l'ora per 24 ore. Quando il valore impostato è 24 ore, premere il tasto "+" e il tempo di impostazione è OH. Quando l'impostazione il valore è OH, la programmazione viene annullata. Quando il valore impostato non è OH, viene avviata la programmazione. Impostare l'ora dell'appuntamento, premere il tasto di temporizzazione "", o senza operazione per 5 secondi, uscire dalla modalità di programmazione. B: Se l'intervallo di tempo di programmazione, premere il pulsante di accensione "+" per accedere allo stato di standby e annulare la programmazione. C: Dopo aver avviato la programmazione, premere il tasto di programmazione e per controllare il tempo rimanente dell'appuntamento e ripristinare il tempo di programmazione. Durante il tempo programmato, la macchina viene spenta o avviata sotto controllo della temperatura, e il tempo programmato è sempre normale e privo di tempi morti. Durante il tempo programmato, viene cancellato in caso di mancanza di corrente

: una volta riavviata, la macchina funzionerà in base allo stato precedente all'ultimo standby.

:

quando la temperatura ambiente interna supera i 50 °C in modalità standby o di lavoro, tutte le uscite vengono disattivate, il buzzer emette 10 segnali acustici lunghi, lo schermo digitale visualizza "FF" e lampeggia a 1 Hz per 75 secondi Finché esiste protezione, anche se la temperatura ambiente è inferiore a 50 °C, il funzionamento o l'operazione non possono essere ripresi e l'operazione può essere eseguita solo dopo aver spento e riacceso l'alimentazione.

:

sotto lo stato di funzionamento, premere il tasto di accensione " ⭕" sul pannello di controllo per accedere allo stato di standby, scollegare il cavo di alimentazione, attendere il raffreddamento dell'intera macchina e posizionare stabilmente il riscaldatore.

[Nota]

Per utilizzare la macchina per la prima volta o per reinserire la presa, prestare attenzione a verificare che la spina e la presa siano inserite correttamente.

Inserire la spina nella presa e iniziare per l'uso; dopo circa mezz'ora, spegnere ed estrarre la spina. Controllare se i pin della spina sono caldi; in tal caso sostituire la presa (più di circa 50 °C) per evitare di bruciare la spina o addirittura provocare un incendio causato dal surriscaldamento della presa a causa di uno scarso contatto.

8.8 ℃ h Display - - - - ○ | ≈ | ○ - +

Pannello di controllo

UTILIZZARE IL TELECOMANDO

La funzione dei pulsanti è sostanzialmente coerente con il pannello operativo del corpo e il telecomando non può controllare il tasto combinato.

➊	Tasto ON / OFF
➇	Tasto funzione
+	tasto “+”
-	tasto “-”
➁	Tasto timer

Tabella per i requisiti informativi per gli apparecchi per il riscaldamento d'ambiente locale elettrici
Modello: NY2009-20MR
Oggetto Oggetto	Simbolo	Valore Unità	Unità
Potenza termica				Tipo di ingresso di calore, solo per gli apparecchi per il riscaldamen-to d'ambiente locale elettrici (selezionarne uno)
Potenza termica nominale	Pnom	0.8	kW	Controllo manuale della carica termica con termostato integrato	[no]
Potenza termica minima (indicativa)	Pmin	0.7	kW	Controllo manuale della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Potenza termica continua massima	Pmax	0.8	kW	Controllo elettronico della carica termica con feedback della temperatura ambiente e / o esterna	[no]
Consumo elettrico ausiliario				Potenza termica assistita da ventilatore	[no]
Alla potenza termica nominale	elmax	0.000	kW	Tipo di potenza termica / controllo della temperatura ambiente (selezionarne uno)
Alla potenza termica minima	elmin	0.000	kW	Potenza termica a stadio singolo e nessun controllo della temperatura ambiente	[no]
In modalità standby	eISB	0.000*	W	Due o più fasi manuali, nessun controllo della temperatura ambiente	[no]
				Con termostato meccanico controllo della temperatura ambiente	[no]
				Con controllo elettronico della temperatura ambiente	[yes]
				Controllo elettronico della temperatura ambiente più timer giornaliero	[no]
				Controllo elettronico della temperatura ambiente più timer settimanale	[no]
				Altre opzioni di controllo (possibili selezioni multiple)
				Controllo della temperatura ambiente, con rilevamento della presenza	[no]
				Controllo della temperatura ambiente, con rilevazione finestra aperta	[no]
				Con opzione di controllo della distanza	[no]
				Con controllo di avvio adattivo	[no]
				Con limitazione dell'orario di lavoro	[yes]
				Con sensore a bulbo nero	[no]
Dettagli del contatto:	Midea Italia S.r.l.Via Lazzaroni 5, 21047 Saronno (VA)
Nota:Per gli apparecchi per il riscaldamento d'ambiente locale elettrici, l'efficienza energetica stagionale misurata del riscaldamento d'ambiente non può essere peggiore del valore delcaricato alla potenza termica nominale dell'unità.
L'efficienza energetica stagionale del riscaldamento d'ambiente di tutti gli apparecchi per il riscaldamento d'ambiente locale ad eccezione degli apparecchi per il riscaldamento d'ambiente locale commerciali				36

ISTRUZIONI DI PULIZIA E MANUTENZIONE

1. Il riscaldatore elettrico deve essere pulito regolarmente per eliminare la polvere sulla superficie delle flange. Poiché ciò può influenzare l'efficienza radiante.
2. Scollegare l'alimentazione elettrica e lasciare raffreddare il radiatore, rimuovere la polvere con un panno morbido umido. Non utilizzare detergenti o abrasivi.
3. Non raschiare le superfici delle flange con strumenti duri e affilati, per evitare che le superfici si arrugginiscano, a causa di danni alla vernice.

Midea

OWNER'S MANUAL

OIL FILLED RADITOR

MODEL: NY2009-20MR
