产品类型	油汀暖气
品牌	美的
型号	NY2009-20MRE
额定功率	800 W (0.8 kW)
最小功率	700 W (0.7 kW)
最大功率	800 W (0.8 kW)
电源	220-240 V ~50 Hz
功率档位数	3（高、中、低）
温控器类型	电子式，带室温控制
定时器	有，0-24小时
遥控器	有
过热保护	有（50°C触发）
自动关机	有（通过定时器）
导热液	专用油（精确量）
推荐用途	良好隔热的空间或偶尔使用
清洁	柔软湿布，无研磨剂
维护	请勿使用硬质工具，以免损坏漆面
可维修性	打开油箱的操作需由制造商或授权代理商进行
包含配件	遥控器、脚轮（安装套件）
待机功耗	0 W（根据技术参数）

常见问题 - NY2009-20MRE MIDEA

如何安装取暖器的脚轮？

将取暖器倒置放在稳固的表面上。将脚轮的安装孔与翅片末端及控制盒下方的螺丝对齐。拧紧附带的四个蝶形螺母。然后将取暖器竖直放置。

如何设置所需温度？

在运行模式下，长按+或-键升高或降低温度。5秒无操作后，屏幕退出设置并保存设定值。

如何使用定时器设置自动关机？

在运行模式下，按下定时器按钮（©）。使用+或-键设置0-24小时的延时。5秒后设置生效。机器将在设定时间后自动关闭。

如果取暖器不加热怎么办？

检查电源插头是否插好，额定电流是否匹配。确保温控器设定温度高于室温。如果屏幕显示FF，表示发生过热：拔掉电源插头，等待冷却后重新插入。

如何清洁取暖器？

拔掉电源并让其冷却。使用柔软湿布清除灰尘。请勿使用洗涤剂、研磨剂或硬质工具，以免刮伤表面。

可以在浴室使用取暖器吗？

不可以，请勿将设备放置在浴缸、淋浴或游泳池附近。它不适用于潮湿环境。

屏幕上显示'FF'是什么意思？

显示FF表示过热保护：室温超过50°C。所有输出关闭，设备发出10声蜂鸣。重置方法：断开电源，等待后重新插入。

如何使用遥控器？

遥控器按钮与控制面板功能相同：开/关（⏻）、功率调节（≈）、温度（+/-）和定时器（©）。遥控器无法控制组合按钮。

取暖器的耗电量是多少？

额定功率为800 W（0.8 kW），三个档位：高（800 W）、中、低（700 W）。待机功耗为0 W。

设备报废时如何处理油液？

请勿将设备与生活垃圾一起丢弃。遵循当地油液处理法规。联系您的经销商或认可的回收中心进行环保处置。

用户手册 NY2009-20MRE MIDEA

此图纸不作印刷，仅用于产品使用说明。说明书中图片仅为示意图，若有变动，请以实物为准！

安全须知

警告：为避免过热，请勿覆盖加热器。
2. 如果电源线损坏，则必须由制造商或其服务代理商或有资格的人员更换电源线，以免造成危险。
3. 本设备适用于8岁及以上的儿童，以及身体，感官或精神能力较弱或缺乏经验和知识的人，只要他们接受过有关本设备使用方面的监督或指示。安全而全面地涉及到危险。禁止儿童玩耍本产品。在没有监督的情况下，儿童请勿进行用户清洁和维护。
4. 加热器不应直接放在插座下方。
5. 请勿在浴室，淋浴间或游泳池附近使用此加热器。
6. 3岁以下的儿童必须放在远离外界的地方，除非受到持续的监督。
3岁至8岁以下的儿童只有在将设备放置或安装在正常的预期工作位置并且已接受有关设备安全使用的监管或说明的情况下才能打开/关闭设备并了解所涉及的危险。3岁及以下的儿童不得连接，调节和清洁设备或由用户进行维护。

1. 警告 - 本产品的零件可能会变得很热并引起灼伤。必须特别注意儿童和弱势群体的存在。
2. 该加热器中充满了精确量的特殊油。需要打开油容器的维修只能由制造商或其服务代理商执行，如果发生油泄漏，必须与他们联系。报废加热器时，请遵循处理油的规则。
3. 正确处置本产品

此标记表示该产品不应与整个欧盟的其他家庭垃圾一起处理。为防止不受控制的废物处理可能对环境或人类健康造成的危害，请以负责任的方式对其进行回收，以促进物质资源的可持续再利用。要退回使用过的设备，请使用退回和收款系统，或与购买产品的零售商联系。他们可以将此产品用于对环境安全的回收。

1. 该加热器无法准确控制环境温度，因此不能用作存储环境，物体，动植物的隔离装置。

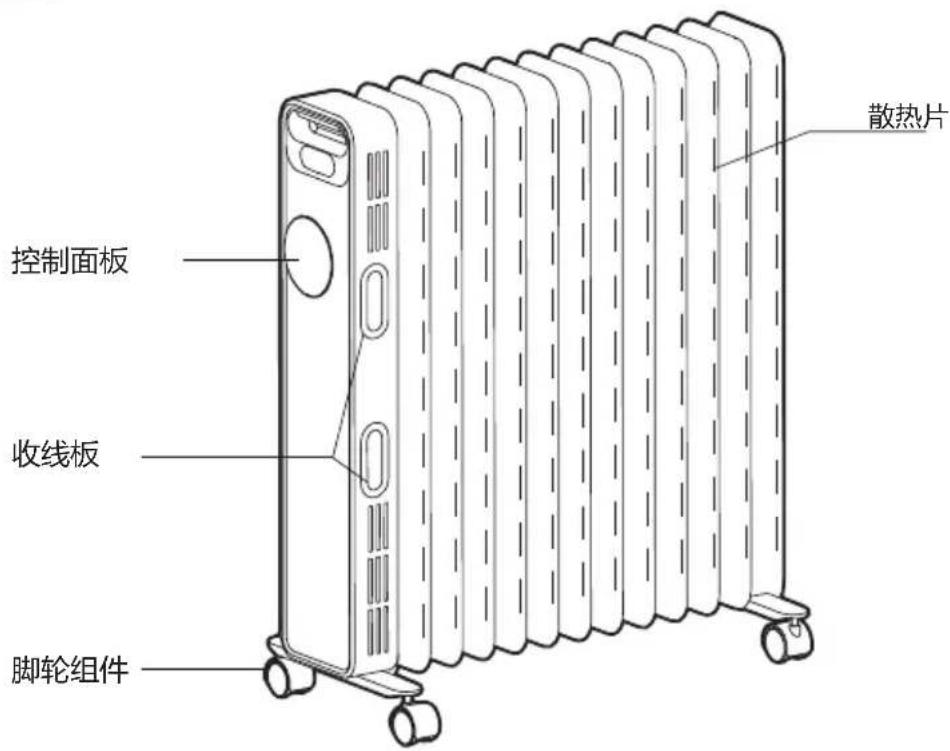

结构简图

脚轮使用说明

1 将取暖器机身倒置，底部朝上。
2 如图1所示，将一套脚轮组件的安装孔对准并安装在散热片尾部的脚轮垫板的螺杆上另外一套脚轮组件对准安装在控制箱底部的螺钉上。
3 如图2所示，用四个蝶形螺母分别将两套脚轮组件拧紧。安装牢靠后再将取暖器放正，轮子着地即可。

图1 图2

使用方法

【开机前的检查】

1、电源线是否完好。

2、使用前请确认电源插座额定电流符合要求，否则应更换插座。

【操作说明】

<工作/待机>：插上电源，蜂鸣器发出“哔”的一声长响，按开关键“⏻”进入加热工作状态，再按开关键“⏻”进入待机状态。

<档位选择>：工作状态下，轻按“≈”可以选择高档、中档、低档任意一种模式工作。

<温度设定>：工作状态下，按住“+”键或“-”键可进行温度设定，长按“+”键或“-”键可快速温度设定；设定好温度之后，5秒无操作，退出温度设定界面。

<预约工作>：待机状态下轻按定时键“💡”，进入预约工作设定界面。按“+”键或者“-”键设定预约时间，长按“+”键或“-”键可快速设定预约时间，预约时间到机器进入工作状态。

<预约待机>：工作状态下轻按定时键“⊕”，进入预约待机设定界面。按“+”或者“-”设定预约时间，长按“+”键或“-”键可快速设定预约时间，预约时间到机器处于待机状态。

A: 预约范围0\~24小时, 每按一次 “+” 或者 “-”, 增加或者减少1小时。当设定值为0H时, 按 “-” 键, 设定时间变为24H, 当设定值为24H时, 按 “+” 键, 设定时间变为0H。当设定值为 0H时, 取消预约, 当设定值不为0H时, 启动预约。设定好预约时间后, 按定时键 “ ⊙” 或 “ ≈ ” 键, 或5秒无操作, 都退出预约模式。

B：如果预约时间设定好之后，按开关键“心”，进入待机状态，预约取消。

C：预约启动后，按预约键“💡”可以随时查看预约的剩余时间以及重新设置预约时间。

在预约的时间内，机器在温控状态下停机或开启，预约时间都一直正常计时。不受停机影响。在预约的时间内，如果断电，则清零。

<记忆功能>：机器再次重新开启，会按照最近一次的待机前的状态运行。

<安全保护功能>：无论在待机或工作状态，室内环境温度Th超过50°C时，关闭所有输出，蜂鸣器急促长叫10声，数码屏显示“FF”并以1Hz的频率闪烁75秒。只要出现保护，即使环境温度小于50°C时也不能恢复运行或操作，只能重新拔电再上电后才能进行操作。

<关机>：工作状态下，按控制面板的开关键“◎”进入待机状态，拔下电源线插头，待整机冷却后，将取暖器放好。

【电暖器移动】

若要移动电暖器，请先关机，拔下电源插头，然后推动机身使下面四个万向脚轮滚动即可。

注意：首次使用本机或需要重新插入插座时，请注意检查插头和插座的配合是否良好。

检查的方法：将电源插头插进插座并开机使用，约半个小时后，关机并拔下插头。检查插头的插脚是否烫手，若插脚烫手（50℃），则必须更换插座，以免因接触不良引起插座过热，导致烧坏插头，甚至引发火灾。

遥控器说明

遥控器使用：按键功能与机身操作面板基本一致，遥控器不能操作组合键。

⏻	开关按键
electric	模式按键
+	温度增加按键
-	温度降低按键
L	定时按键

局部空间电加热器的信息要求表
模板: NY2009-20MR
目的 目的	符号	值 单元	单元	目的	单元
火电				输入热量的类型,仅适用于局部空间电加热器(选择一项)
额定热量	Pnom	0.8	kW	带有集成恒温器的热电荷手动控制	[no]
最小热功率(指示性)	Pmin	0.7	kW	手动控制热电荷,并反馈周围和/或外部温度	[no]
最大连续热功率	Pmax	0.8	kW	电子控制热电荷,并反馈周围和/或外部温度	[no]
辅助用电量				风扇辅助火力	[no]
标称热量输出	elmax	0.000	kW	火力类型/室温控制(选择一项)
热量输出最小	elmin	0.000	kW	单级热量输出,无室温控制	[no]
待机模式	eISB	0.000*	W	两个或多个手动步骤,无室温控制	[no]
				带有用于室温控制的机械恒温器	[no]
				带电子室温控制	[yes]
				电子室内温度控制和每日计时器	[no]
				电子室内温度控制和每周定时	[no]
				其他控制选项(可能有多个选择)
				室温控制,带有存在检测	[no]
				室温控制,带开窗检测	[no]
				带距离控制选件	[no]
				具有自适应启动控制	[no]
				有工作时间限制	[yes]
				带黑色灯泡传感器	[no]
联系方式:	Midea Italia S.r.l.Via Lazzaroni 5, 21047 Saronno (VA)
注意:对于局部空间电加热器,测得的季节性空间采暖能效不得低于设备额定热输出值。
除商用局部空间供热设备以外的所有局部空间供热设备的季节性空间供热能效 _s(%)				36

清洁和保养说明

1. 必须定期清洁电加热器，以除去法兰表面上的灰尘。因为这会影响辐射效率。
2. 断开电源，让散热器冷却，然后用柔软的湿布擦去灰尘。请勿使用清洁剂或研磨剂。
   3.请勿使用坚硬和锋利的工具刮擦法兰表面，以防止由于油漆损坏而使表面生锈。

Midea

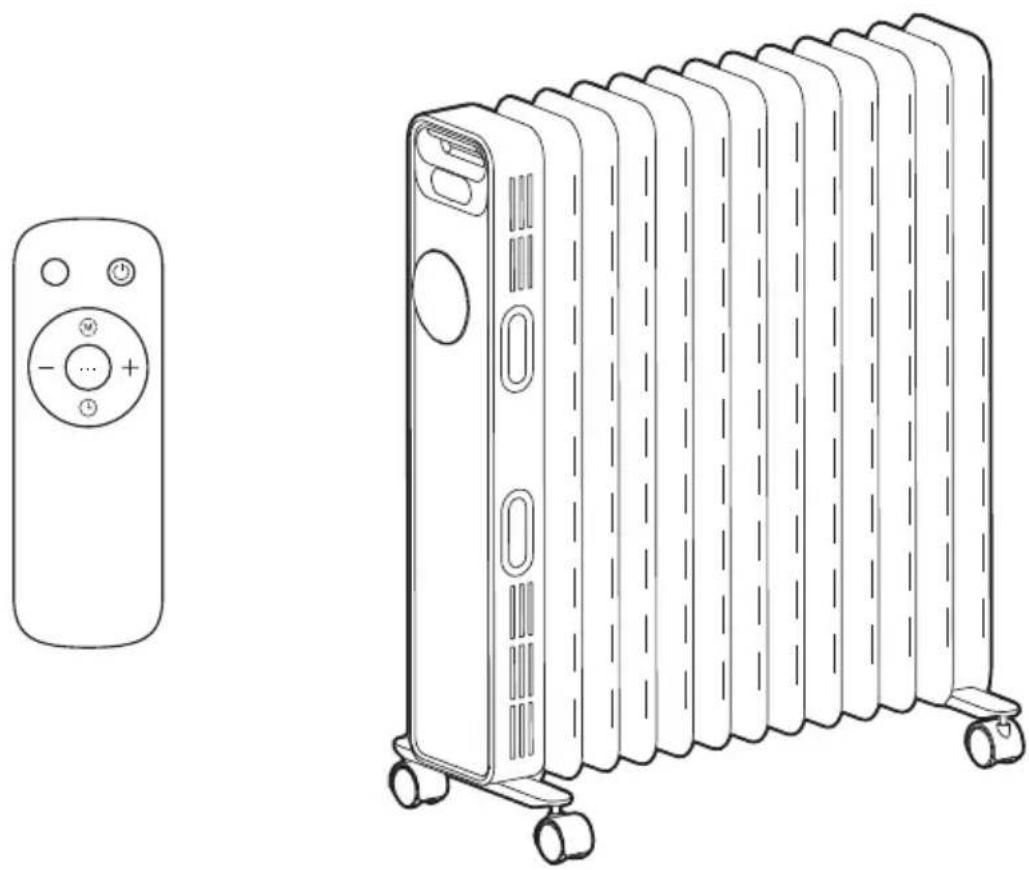

BEDIENUNGSANLEITUNG
