Produkttyp	Ölradiator
Marke	Midea
Modell	NY2009-20MRE
Nennleistung	800 W (0.8 kW)
Mindestleistung	700 W (0.7 kW)
Maximale Leistung	800 W (0.8 kW)
Stromversorgung	220-240 V ~50 Hz
Anzahl der Leistungsstufen	3 (Hoch, Mittel, Niedrig)
Thermostattyp	Elektronisch mit Raumtemperaturregelung
Timer	Ja, von 0 bis 24 Stunden
Fernbedienung	Ja
Überhitzungsschutz	Ja (Auslösung bei 50 °C)
Automatische Abschaltung	Ja (über Timer)
Wärmeträgerflüssigkeit	Spezialöl (genaue Menge)
Empfohlene Verwendung	Gut isolierte Räume oder gelegentliche Nutzung
Reinigung	Weiches, feuchtes Tuch, ohne Scheuermittel
Wartung	Keine harten Werkzeuge verwenden, um Beschädigungen der Lackierung zu vermeiden
Reparierbarkeit	Eingriff nur durch Hersteller oder autorisierten Fachmann zum Öffnen des Öltanks
Mitgeliefertes Zubehör	Fernbedienung, Rollen (Montageset)
Stromverbrauch im Standby	0 W (laut technischem Datenblatt)

Häufig gestellte Fragen - NY2009-20MRE MIDEA

Wie montiere ich die Rollen am Heizkörper?

Legen Sie den Heizkörper umgedreht auf eine stabile Oberfläche. Richten Sie die Montagelöcher der Rollen an den Schrauben an den Enden der Lamellen und unter dem Bedienfeld aus. Ziehen Sie die vier mitgelieferten Flügelmuttern fest. Stellen Sie den Heizkörper dann aufrecht hin.

Wie stelle ich die gewünschte Temperatur ein?

Im Betriebsmodus drücken und halten Sie die Taste + oder -, um die Temperatur zu erhöhen oder zu senken. Nach 5 Sekunden Inaktivität verlässt der Bildschirm die Einstellung und speichert den Sollwert.

Wie verwende ich den Timer, um die Abschaltung zu programmieren?

Im Betriebsmodus drücken Sie die Timertaste (©). Verwenden Sie die Tasten + oder -, um die Verzögerung von 0 bis 24 Stunden einzustellen. Nach 5 Sekunden wird die Einstellung bestätigt. Das Gerät schaltet sich nach der programmierten Zeit automatisch aus.

Was tun, wenn der Heizkörper nicht heizt?

Überprüfen Sie, ob der Stecker richtig eingesteckt ist und die Nennspannung stimmt. Stellen Sie sicher, dass der Thermostat über der Raumtemperatur eingestellt ist. Wenn der Bildschirm FF anzeigt, ist eine Überhitzung aufgetreten: Ziehen Sie den Netzstecker, warten Sie, bis das Gerät abgekühlt ist, und stecken Sie es wieder ein.

Wie reinige ich den Heizkörper?

Ziehen Sie den Netzstecker und lassen Sie das Gerät abkühlen. Verwenden Sie ein weiches, feuchtes Tuch, um den Staub zu entfernen. Verwenden Sie keine Reinigungsmittel, Scheuermittel oder harten Werkzeuge, die die Oberfläche zerkratzen könnten.

Kann ich den Heizkörper im Badezimmer verwenden?

Nein, stellen Sie das Gerät nicht in unmittelbarer Nähe von Badewanne, Dusche oder Pool auf. Es ist nicht für die Verwendung in feuchten Räumen ausgelegt.

Was bedeutet die Anzeige 'FF' auf dem Bildschirm?

Die Anzeige FF zeigt einen Überhitzungsschutz an: Die Raumtemperatur hat 50 °C überschritten. Alle Ausgänge sind deaktiviert und das Gerät gibt 10 Pieptöne aus. Zum Zurücksetzen trennen Sie die Stromversorgung, warten Sie und schließen Sie sie wieder an.

Wie verwende ich die Fernbedienung?

Die Tasten der Fernbedienung haben dieselben Funktionen wie das Bedienfeld: Ein-/Ausschalten (⏻), Leistungseinstellung (≈), Temperatur (+/-) und Timer (©). Die Fernbedienung steuert nicht die kombinierte Taste.

Wie hoch ist der Stromverbrauch des Heizkörpers?

Die Nennleistung beträgt 800 W (0,8 kW) mit drei Stufen: Hoch (800 W), Mittel und Niedrig (700 W). Der Standby-Verbrauch beträgt 0 W.

Wie entsorge ich das Öl am Ende der Lebensdauer des Geräts?

Entsorgen Sie das Gerät nicht im Hausmüll. Befolgen Sie die örtlichen Vorschriften zur Ölentsorgung. Wenden Sie sich an Ihren Händler oder ein zugelassenes Recyclingzentrum für eine umweltgerechte Entsorgung.

BEDIENUNGSANLEITUNG NY2009-20MRE MIDEA

Dieses Produkt ist nur für gut isolierte Räume oder für den gelegentlichen Gebrauch geeignet.

LESEN UND SPEICHERN SIE DIESE ANWEISUNGEN

Warnung: Die Bilder im Handbuch dienen nur als Referenz.

SICHERHEITSHINWEISE

1. Warnung: Decken Sie die Heizung nicht ab, um eine Überhitzung zu vermeiden.

2. Wenn das Netzkabel beschädigt ist, muss es vom Hersteller oder seinem Servicemitarbeiter oder einer qualifizierten Person ausgetauscht werden, um Gefahren zu vermeiden.

3. Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit eingeschränkten körperlichen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und Kenntnis verwendet werden, wenn sie einer Aufsicht oder Anweisung in Bezug auf die Verwendung des Geräts in unterzogen wurden sicher und umfassend die damit verbundenen Gefahren. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Wartung durch den Benutzer sollte nicht von Kindern ohne Aufsicht durchgeführt werden.
4. Die Heizung sollte nicht unmittelbar unter einer Steckdose aufgestellt werden.
5. Verwenden Sie diese Heizung nicht in unmittelbarer Nähe eines Badezimmers, einer Dusche oder eines Schwimmbades.

6. Kinder unter 3 Jahren müssen ferngehalten werden, sofern sie nicht ständig beaufsichtigt werden. Kinder zwischen 3 und weniger als 8 Jahren schalten das Gerät nur unter der Bedingung ein / aus, dass es in seiner normalen beabsichtigten Betriebsposition aufgestellt oder installiert wurde und dass sie eine Aufsicht oder Anleitung zur sicheren Verwendung des Geräts erhalten haben und die damit verbundenen Gefahren verstehen. Kinder unter 3 Jahren dürfen das Gerät nicht anschließen, einstellen und reinigen oder vom Benutzer gewartet werden.

7. VORSICHT - Teile dieses Produkts können sehr heiß werden und Verbrennungen verursachen. Besondere Aufmerksamkeit muss der Anwesenheit von Kindern und schutzbedürftigen Personen gewidmet werden.

8. Diese Heizung ist mit einer genauen Menge Spezialöl gefüllt. Reparaturen, bei denen der Ölbehälter geöffnet werden muss, dürfen nur vom Hersteller oder seinem Servicemitarbeiter durchgeführt werden, der bei Öllecks kontaktiert werden muss. Befolgen Sie beim Verschrotten des Heizgeräts die Regeln für die Ölentsorgung.

9. Richtige Entsorgung dieses Produktes

Dieses Zeichen weist darauf hin, dass dieses Produkt nicht mit anderen Haushaltsabfällen in der EU entsorgt werden darf. Um mögliche Schäden für die Umwelt oder die menschliche Gesundheit durch unkontrollierte Abfallentsorgung zu vermeiden, recyclein Sie diese verantwortungsbewusst, um die nachhaltige Wiederverwendung materieller Ressourcen zu fördern. Um das gebrauchte Gerät zurückzugeben, verwenden Sie das Rückgabe- und Sammelsystem oder wenden Sie sich an den Händler, bei dem das Produkt gekauft wurde. Sie können dieses Produkt für ein umweltfreundliches Recycling verwenden.

1. Diese Heizung kann keine genaue Kontrolle der Umgebungstemperatur erhalten und kann daher nicht als Isolationsvorrichtung für Lagerumgebungen, Gegenstände, Tiere und Pflanzen verwendet werden.

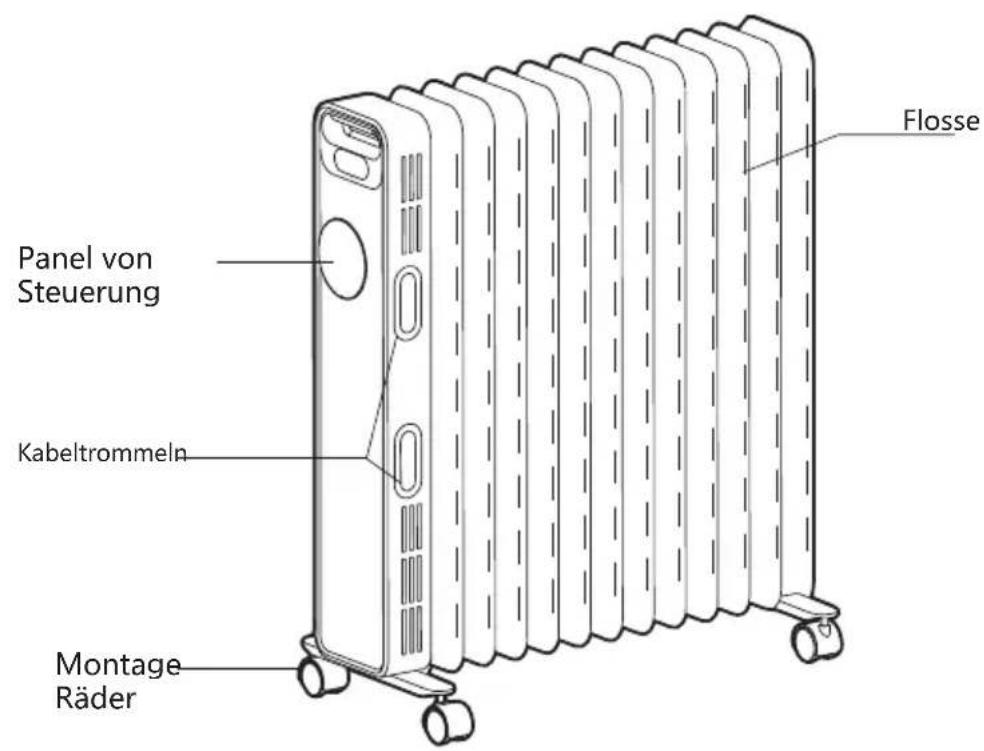

Verwendung eines ölgefüllten Kühlers

Verwendung eines ölgefüllten Kühlers

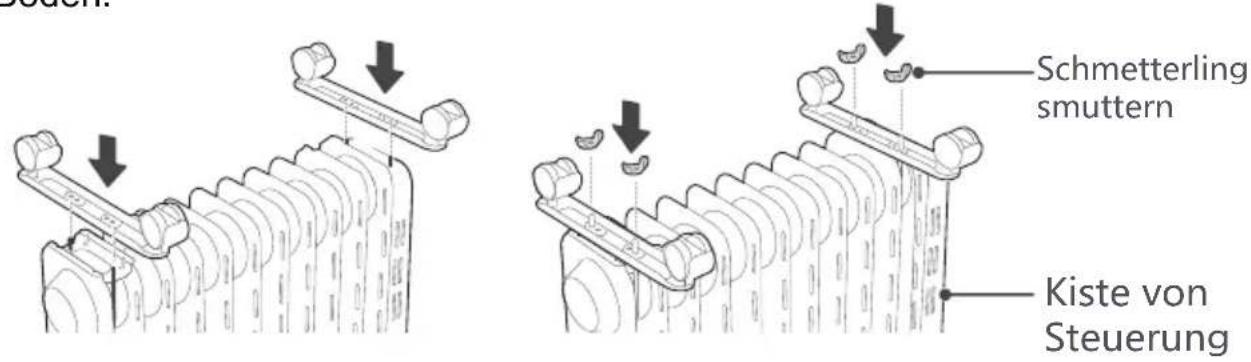

1. Drehen Sie die Heizung um.
2. Richten Sie wie in Abbildung 1 gezeigt das Befestigungsloch einer Gruppe von Rädern aus und bringen Sie es an der Schraube der Schwenklagerplatte am Ende der Kühlerlamelle an. Die andere Schwenkradbaugruppe ist mit den unten montierten Schrauben ausgerichtet des Kontrollkastens.
3. Wie in Abbildung 2 gezeigt, werden zwei Sätze von Radkomponenten mit vier Erdnussschmetterlingen festgezogen. Installieren Sie den Feststoff und stellen Sie die Heizung in Position: Stellen Sie die Räder einfach auf den Boden.

figure 1 figure 2

GEBRAUCHSANWEISUNG

[Inspektion vor dem Start]

1. Das Netzkabel darf nicht beschädigt oder gebrochen sein.
2. Überprüfen Sie vor dem Gebrauch, ob der Nennstrom der Steckdose den Anforderungen der obigen Tabelle entspricht und mit einer Sicherheitserdungsvorrichtung ausgestattet ist. Andernfalls ersetzen Sie die Steckdose.

[Gebrauchsanweisung]

: Schließen Sie das Netzteil an. Der Summer "gibt lange Zeit ein akustisches Signal aus"". Drücken Sie den Netzschalter, um in den Betriebszustand der Heizung zu gelangen, und drücken Sie dann den Netzschalter, um den zu aktivieren Wartezustand.
: Drücken Sie für den Arbeitszustand die Taste " ≈", um einen der Arbeitsmodi wie Hochgang, Mittelgang und Niedriggang auszuwählen.
: Halten Sie im Betriebszustand die Taste "+" oder "-" gedrückt, um die Temperatur einzustellen, und halten Sie die Taste "+" oder "-" gedrückt, um die Temperatur schnell einzustellen. Warten Sie nach dem Einstellen der Temperatur 5 Sekunden inaktiv und verlassen Sie den Bildschirm zur Temperatureinstellung.
: Berühren Sie im Standby-Modus die Timer-Schaltfläche "G", um auf den Bildschirm mit den Einstellungen für den geplanten Job zuzugreifen.

Drücken Sie die Taste "+" oder "-", um die programmierte Zeit einzustellen. Drücken Sie lange die Taste "+" oder "-", um die programmierte Zeit schnell einzustellen. Die programmierte Zeit erreicht die Maschinenbetrieb.

: Drücken Sie im Betriebszustand die Timer-Taste "G", um den Einstellungsbildschirm für den Zeitplan-Standby aufzurufen. Drücken Sie die Taste "+" oder - ", um die Programmierzeit einzustellen. - Drücken Sie die Taste" + "oder" - "über einen längeren Zeitraum, um die Planungszeit schnell einzustellen, und die Planungszeit ist im Status Standby-Zeit von Maschine A: Die Planung ist für 0-24 Stunden und drücken Sie jedes Mal die Taste "+" oder "-" , um 1 Stunde zu erhöhen oder zu verringern. Wenn der eingestellte Wert OH ist, drücken Sie " - ", um die Zeit für 24 Stunden einzustellen. Wenn der eingestellte Wert 24 Stunden beträgt, drücken Sie die Taste" + "und die Einstellzeit ist OH. Wenn die Einstellung OH ist, wird die Programmierung abgebrochen. Wenn der Wert set ist nicht OH, die Programmierung beginnt. Stellen Sie die Terminzeit ein, drücken Sie die Timing-Taste "G" oder verlassen Sie den Programmiermodus für 5 Sekunden ohne Betrieb. B: Wenn das Programmierzeitintervall, Drücken Sie den Netzschalter "G", um in den Standby-Zustand zu wechseln und den Vorgang abzubrechen Programmierung. C: Drücken Sie nach dem Starten der Programmierung die Programmiertaste und überprüfen Sie die verbleibende Zeit des Termins und stellen Sie die Programmierzeit wieder her. Während der programmierten Zeit wird die Maschine unter Temperaturregelung ausgeschaltet oder gestartet, und die programmierte Zeit ist immer normal und frei von Ausfallzeiten. Während der programmierten Zeit wird es bei einem Stromausfall abgebrochen

: Nach dem Neustart arbeitet das Gerät entsprechend dem Status vor dem letzten Standby.

:

Wenn die interne Raumtemperatur im Standby- oder Arbeitsmodus 50 °C überschreitet, werden alle Ausgänge deaktiviert, der Summer gibt 10 lange Pieptöne aus, der digitale Bildschirm zeigt "FF" an und blinkt 75 Sekunden lang mit 1 Hz. Solange Schutz besteht, Selbst wenn die Umgebungstemperatur unter 50 °C liegt, kann der Betrieb oder Betrieb nicht wieder aufgenommen werden und der Betrieb kann nur ausgeführt werden, nachdem die Stromversorgung aus- und wieder eingeschaltet wurde.

:

Drücken Sie im Betriebszustand den Netzschalter "☐" auf dem Bedienfeld, um auf den Standby-Zustand zuzugreifen, ziehen Sie das Netzkabel ab, warten Sie, bis die gesamte Maschine abgekühlt ist, und stellen Sie die Heizung stabil auf. [Hinweis]

Achten Sie beim ersten Gebrauch des Geräts oder beim erneuten Einstecken der Steckdose darauf, dass Stecker und Steckdose richtig eingesteckt sind.

Stecken Sie den Stecker in die Steckdose und verwenden Sie ihn. Schalten Sie nach etwa einer halben Stunde den Stecker aus und ziehen Sie ihn heraus.

Überprüfen Sie, ob die Steckerstifte heiß sind. Ersetzen Sie in diesem Fall die Steckdose (über 50 °C), um ein Verbrennen des Steckers oder sogar einen Brand zu vermeiden, der durch Überhitzung der Steckdose aufgrund schlechten Kontakts verursacht wird.

BENUTZEN SIE DIE FERNBEDIENUNG

Die Funktion der Tasten stimmt im Wesentlichen mit dem Bedienfeld des Gehäuses überein, und die Fernbedienung kann die kombinierte Taste nicht steuern.

	An / aus Schalter
	Funktionstaste
+	"+" Taste
-	"- " Taste
	Timer-Taste

Tabelle mit Informationsanforderungen für elektrische lokale Raumheizgeräte
Vorlage: NY2009-20MR
Objekt Objekt	Symbol	Wert Einheit	Einheit
Wärmekraft				Art des Wärmeeintrags, nur für elektrische lokale Raumheizgeräte (wählen Sie eines aus)
Nennwärmeleistung	Pnom	0.8	kW	Manuelle Steuerung der thermischen Ladung mit integriertem Thermostat	[no]
Minimale Wärmeleistung (indikativ)	Pmin	0.7	kW	Manuelle Steuerung der thermischen Ladung mit Rückmeldung der Umgebungs- und / oder Außentemperatur	[no]
Maximale kontinuierliche Wärmeleistung	Pmax	0.8	kW	Elektronische Steuerung der thermischen Ladung mit Rückmeldung der Umgebungs- und / oder Außentemperatur	[no]
Zusätzlicher Stromverbrauch				Wärmeleistung durch Lüfter unterstützt	[no]
Bei nominaler Wärmeabgabe	elmax	0.000	kW	Art der Wärmeleistung / Raumtemperaturregelung (wählen Sie eine aus)
Bei minimaler Wärmeabgabe	elmin	0.000	kW	Einstufige Wärmeabgabe und keine Raumtemperaturregelung	[no]
Im Standby-Modus	eISB	0.000*	W	Zwei oder mehr manuelle Schritte, keine Raumtemperaturregelung	[no]
				Mit mechanischem Thermostat zur Raumtemperaturregelung	[no]
				Mit elektronischer Raumtemperaturregelung	[yes]
				Elektronische Raumtemperaturregelung plus Tageszeitschaltuhr	[no]
				Elektronische Raumtemperaturregelung plus Wochenzeitschaltuhr	[no]
				Andere Steuerungsoptionen (Mehrfachauswahl möglich)
				Raumtemperaturregelung mit Anwesenheitserkennung	[no]
				Raumtemperaturregelung mit Erkennung offener Fenster	[no]
				Mit Abstandsregelung	[no]
				Mit adaptiver Startsteuerung	[no]
				Mit zeitlicher Begrenzung	[yes]
				Mit schwarzem Lampensensor	[no]
Kontaktdetails:	Midea Italia S.r.l.Via Lazzaroni 5, 21047 Saronno (VA)
Hinweis:Bei elektrischen lokalen Raumheizgeräten kann die gemessene Energieeffizienz der saisonalen Raumheizung nicht schlechter sein als der Wert, der bei der Nennwärmeleistung des Geräts berechnet wird.
Saisonale Raumheizungsenergieeffizienz aller lokalen Raumheizgeräte mit Ausnahme der kommerziellen lokalen Raumheizgeräte				_s (%)	36

REINIGUNGS- UND WARTUNGSANLEITUNG

1. Die elektrische Heizung muss regelmäßig gereinigt werden, um Staub auf der Oberfläche der Flansche zu entfernen. Da dies den Strahlungswirkungsgrad beeinträchtigen kann.
2. Trennen Sie die Stromversorgung und lassen Sie den Kühler abkühlen. Entfernen Sie den Staub mit einem weichen, feuchten Tuch. Verwenden Sie keine Reinigungsmittel oder Schleifmittel.
3. Kratzen Sie die Oberflächen der Flansche nicht mit harten und scharfen Werkzeugen ab, um zu verhindern, dass die Oberflächen aufgrund von Lackschäden rosten.
