NY2009-20MRE - Calefacción MIDEA - Manual de uso y guía de instrucciones gratis

Tipo de producto	Radiador de aceite
Marca	Midea
Modelo	NY2009-20MRE
Potencia nominal	800 W (0.8 kW)
Potencia mínima	700 W (0.7 kW)
Potencia máxima	800 W (0.8 kW)
Alimentación	220-240 V ~50 Hz
Número de niveles de potencia	3 (alta, media, baja)
Tipo de termostato	Electrónico con control de temperatura ambiente
Temporizador	Sí, de 0 a 24 horas
Control remoto	Sí
Protección contra sobrecalentamiento	Sí (activación a 50 °C)
Apagado automático	Sí (vía temporizador)
Fluido térmico	Aceite especial (cantidad precisa)
Uso recomendado	Espacios bien aislados o uso ocasional
Limpieza	Paño suave y húmedo, sin abrasivos
Mantenimiento	No utilizar herramientas duras para evitar dañar la pintura
Reparabilidad	Intervención reservada al fabricante o agente autorizado para la apertura del depósito de aceite
Accesorios incluidos	Control remoto, ruedas (kit de montaje)
Consumo en espera	0 W (según ficha técnica)

Preguntas frecuentes - NY2009-20MRE MIDEA

¿Cómo montar las ruedas del radiador?

Coloque el radiador boca abajo sobre una superficie estable. Alinee los orificios de montaje de las ruedas con los tornillos ubicados en el extremo de las aletas y debajo de la caja de control. Apriete las cuatro tuercas de mariposa incluidas. Luego, coloque el radiador en posición vertical.

¿Cómo ajustar la temperatura deseada?

En modo de funcionamiento, mantenga presionada la tecla + o - para aumentar o disminuir la temperatura. Después de 5 segundos de inactividad, la pantalla sale del ajuste y guarda el valor establecido.

¿Cómo usar el temporizador para programar el apagado?

En modo de funcionamiento, presione el botón de temporizador (©). Use las teclas + o - para ajustar el retardo de 0 a 24 horas. Después de 5 segundos, el ajuste se confirma. La máquina se apagará automáticamente después del tiempo programado.

¿Qué hacer si el radiador no calienta?

Verifique que el enchufe esté correctamente conectado y que la corriente nominal coincida. Asegúrese de que el termostato esté ajustado por encima de la temperatura ambiente. Si la pantalla muestra FF, ha ocurrido un sobrecalentamiento: desconecte el aparato, espere a que se enfríe y luego vuelva a enchufarlo.

¿Cómo limpiar el radiador?

Desconecte el aparato y déjelo enfriar. Use un paño suave y húmedo para quitar el polvo. No use detergentes, abrasivos ni herramientas duras que puedan rayar la superficie.

¿Puedo usar el radiador en un baño?

No, no coloque el aparato cerca inmediato de una bañera, ducha o piscina. No está diseñado para uso en habitaciones húmedas.

¿Qué significa la visualización 'FF' en la pantalla?

La visualización FF indica una protección contra sobrecalentamiento: la temperatura ambiente ha superado los 50 °C. Todas las salidas están desactivadas y el aparato emite 10 pitidos. Para reiniciarlo, desconecte la alimentación, espere y luego vuelva a enchufar.

¿Cómo usar el control remoto?

Los botones del control remoto tienen las mismas funciones que el panel de control: encendido/apagado (⏻), ajuste de potencia (≈), temperatura (+/-) y temporizador (©). El control remoto no controla el botón combinado.

¿Cuál es el consumo eléctrico del radiador?

La potencia nominal es de 800 W (0.8 kW) con tres niveles: alta (800 W), media y baja (700 W). El consumo en espera es de 0 W.

¿Cómo eliminar el aceite al final de la vida útil del aparato?

No deseche el aparato con los residuos domésticos. Siga las regulaciones locales para la eliminación del aceite. Contacte a su distribuidor o un centro de reciclaje autorizado para una eliminación respetuosa con el medio ambiente.

MANUAL DE USUARIO NY2009-20MRE MIDEA

Este producto solo es adecuado para espacios bien aislados o para uso ocasional.

LEA Y MANTENGA ESTAS INSTRUCCIONES

Advertencia: las imágenes en el manual son solo de referencia.

LAS INSTRUCCIONES DE SEGURIDAD

1. Advertencia: Para evitar el sobrecalentamiento, no cubra el calentador.

2. Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o su agente de servicio o una persona calificada para evitar riesgos.

3. Este aparato puede ser utilizado por niños de 8 años en adelante y por personas con capacidades físicas, sensoriales o mentales reducidas o falta de experiencia y conocimiento si han sido supervisados o instruidos en relación con el uso del aparato en de manera segura e integral los peligros involucrados. Los niños no deben jugar con el aparato. La limpieza y el mantenimiento del usuario no deben ser realizados por niños sin supervisión.
4. El calentador no debe colocarse inmediatamente debajo de una toma de corriente.
5. No use este calentador en las inmediaciones de un baño, ducha o piscina.
6. Los niños menores de 3 años deben mantenerse alejados a menos que estén continuamente supervisados.

Los niños de entre 3 y menos de 8 años encienden / apagan el aparato solo con la condición de que se haya colocado o instalado en su posición de funcionamiento normal prevista y que hayan recibido supervisión o instrucciones relacionadas con el uso seguro del aparato. y entender los peligros involucrados. Los niños de 3 años y menores no deben conectar, ajustar y limpiar el aparato ni realizar tareas de mantenimiento por parte del usuario.

1. PRECAUCIÓN - Partes de este producto pueden calentarse mucho y causar quemaduras. Se debe prestar especial atención a la presencia de niños y personas vulnerables.

2. Este calentador está lleno de una cantidad precisa de aceite especial. Las reparaciones que requieren que se abra el contenedor de aceite solo deben ser realizadas por el fabricante o su agente de servicio, a quien se debe contactar en caso de fugas de aceite. Al desechar el calentador, siga las reglas para la eliminación del aceite.

3. Eliminación correcta de este producto.

Esta marca indica que este producto no debe desecharse con otros desechos domésticos en toda la UE. Para evitar posibles daños al medio ambiente o la salud humana por la eliminación incontrolada de residuos, recíclelo de manera responsable para promover la reutilización sostenible de los recursos materiales. Para devolver el dispositivo usado, use los sistemas de devolución y recolección o comuníquese con el minorista donde compró el producto. Pueden tomar este producto para reciclaje ambientalmente seguro.

1. Este calentador no puede obtener un control preciso de la temperatura ambiente y, por lo tanto, no puede usarse como un dispositivo de aislamiento para entornos de almacenamiento, objetos, animales y plantas.

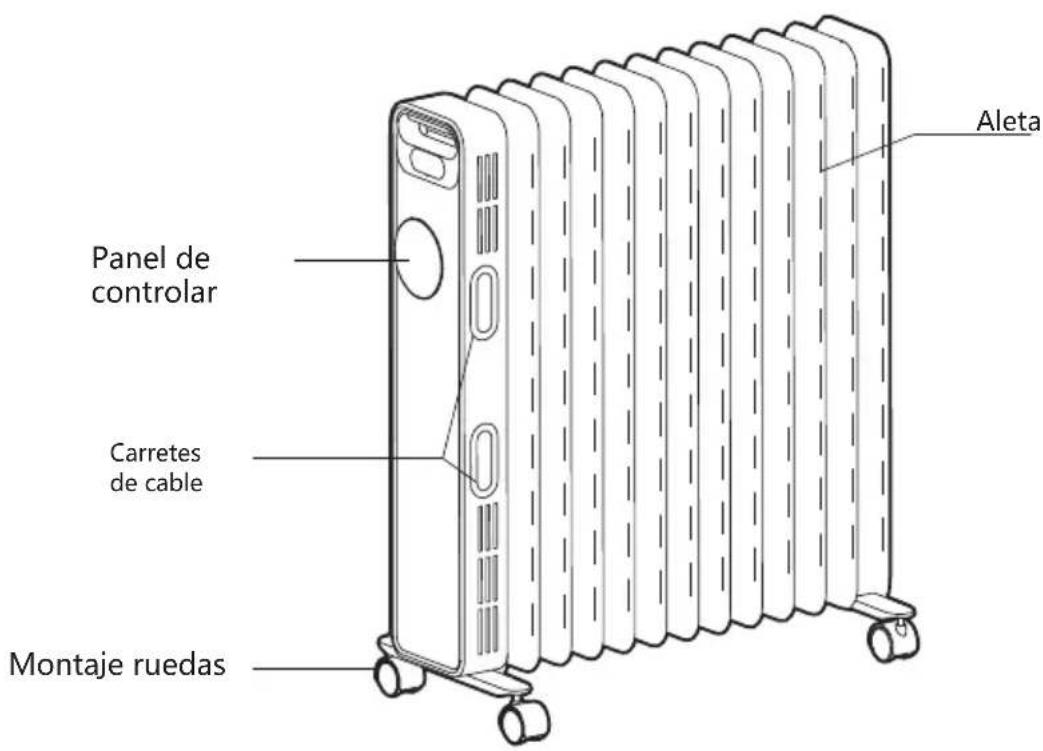

NOMBRES DE COMPONENTES

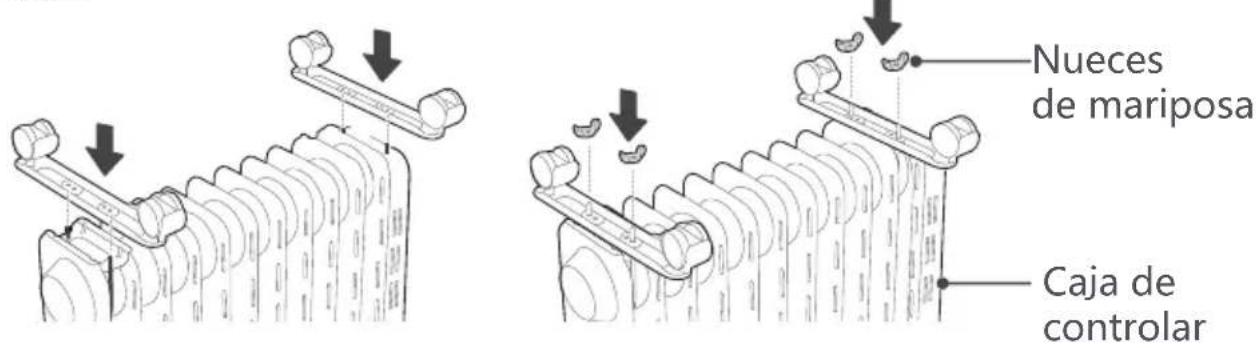

Uso de radiador lleno de aceite

1. Ponga el calentador al revés.
2. Como se muestra en la Figura 1, alinee el orificio de montaje de un grupo de ruedas e instálelo en el tornillo de la placa de apoyo giratoria al final de la aleta del radiador y el otro conjunto de la rueda giratoria está alineado con los tornillos montados en el parte inferior de la caja de control.
3. Como se muestra en la Figura 2, dos conjuntos de componentes de la rueda se aprietan con cuatro mariposas de maní. Instale sólido y luego coloque el calentador en posición: simplemente coloque las ruedas en el suelo.

figure 1 figure 2

INSTRUCCIONES DE USO

[Inspección antes de comenzar]

1. El cable de alimentación no debe estar dañado ni roto.
2. Compruebe que la corriente nominal de la toma de corriente está en línea con los requisitos de la tabla anterior y está equipada con un dispositivo de conexión a tierra de seguridad antes de su uso; de lo contrario, reemplace el zócalo.

[Instrucciones de uso]

: conecte la fuente de alimentación, el zumbador "emitirá una señal acústica" durante mucho tiempo, presione el botón de encendido "💡" para ingresar al estado de funcionamiento de calefacción, luego presione el botón de encendido "💡" para ingresar estado de espera

: para el estado de trabajo, presione la tecla "≈" para seleccionar uno de los modos de trabajo, como marcha alta, marcha media y baja.

: bajo el estado de funcionamiento, mantenga presionada la tecla "+" o "-" para ajustar la temperatura, mantenga presionada la tecla "+" o "-" para ajustar rápidamente la temperatura; después de configurar la temperatura, espere 5 segundos de inactividad, salga de la pantalla de configuración de temperatura.

: toque el botón del temporizador "©" en modo de espera para acceder a la pantalla de configuración del trabajo programado. Presione la tecla "+" o "-" para configurar el tiempo programado, presione la tecla "+" o "-" durante mucho tiempo para configurar rápidamente el tiempo programado y el tiempo programado alcanzará el máquina de operación.

: en el estado operativo, presione el botón del temporizador "©" para ingresar a la pantalla de configuración de espera del horario. Presione la tecla "+" o la tecla "- para configurar el tiempo de programación, - presione la tecla" + "o" - "durante un largo período de tiempo para configurar rápidamente el tiempo de planificación y el tiempo de planificación está en el estado tiempo de espera de la máquina A: la planificación es de 0 a 24 horas y presione la tecla "+" o "-" cada vez para aumentar o disminuir 1 hora. Cuando el valor establecido sea OH, presione la tecla " - "para configurar el tiempo durante 24 horas. Cuando el valor establecido es 24 horas, presione la tecla" + "y el tiempo de configuración es OH.

Cuando la configuración es OH, la programación se cancela. Cuando el valor el ajuste no es OH, la programación comienza. Configure la hora de la cita, presione el botón de sincronización "©", o sin operación durante 5 segundos, salga del modo de programación. B: Si el intervalo de tiempo de programación, presione el botón de encendido "◀" para ingresar al estado de espera y cancelar el programación. C: Después de comenzar la programación, presione el botón de programación y para verificar el tiempo restante de la cita y restablecer el tiempo de programación.

Durante el tiempo programado, la máquina se apaga o arranca bajo control de temperatura, y el tiempo programado es siempre normal y sin tiempo de inactividad. Durante el tiempo programado, se cancela en caso de falla de energía

: una vez reiniciada, la máquina funcionará de acuerdo con el estado anterior al último modo de espera.

:

Cuando la temperatura interna de la habitación supera los 50 °C en modo de espera o de trabajo, todas las salidas se desactivan, el zumbador emite 10 pitidos largos, la pantalla digital muestra "FF" y parpadea a 1 Hz durante 75 segundos Siempre que exista protección, incluso si la temperatura ambiente es inferior a 50 °C, la operación u operación no se puede reanudar y la operación solo se puede realizar después de apagar y volver a encender.

:

bajo el estado operativo, presione el botón de encendido "☐" en el panel de control para acceder al estado de espera, desconecte el cable de alimentación, espere a que toda la máquina se enfríe y coloque el calentador de manera estable.

[Nota]

Para usar la máquina por primera vez o para volver a insertar el zócalo, asegúrese de verificar que el enchufe y el zócalo estén insertados correctamente.

Inserte el enchufe en el zócalo y comience a usar; Después de aproximadamente media hora, apague y desconecte el enchufe. Compruebe si los pines del enchufe están calientes; en este caso, reemplace el enchufe (más de aproximadamente 50 °C) para evitar quemar el enchufe o incluso causar un incendio causado por el sobrecalentamiento del enchufe debido al mal contacto.

La función de los botones es sustancialmente consistente con el panel operativo del cuerpo y el control remoto no puede controlar el botón combinado.

	Boton de encendido / apagado
	Tecla de función
+	Botón "+"
-	Botón "-"
	Botón de temporizador

Tabla de requisitos de información para calentadores locales eléctricos
Modelo: NY2009-20MR
Objeto Objeto	Símbolo	Valor Unidad	Unidad
Energía térmica				Tipo de entrada de calor, solo para calentadores locales eléctricos (seleccione uno)
Salida de calor nominal	Pnom	0.8	kW	Control manual de la carga térmica con termostato integrado.	[no]
Potencia térmica mínima (indicativa)	Pmin	0.7	kW	Control manual de la carga térmica con retroalimentación de la temperatura ambiente y / o externa.	[no]
Máxima potencia térmica continua	Pmax	0.8	kW	Control electrónico de la carga térmica con retroalimentación de la temperatura ambiente y / o externa.	[no]
Consumo electrico auxiliar				Potencia térmica asistida por ventilador	[no]
A potencia calorífica nominal	elmax	0.000	kW	A potencia calorífica nominal
Con salida de calor mínima	elmin	0.000	kW	Salida de calor de una etapa y sin control de temperatura ambiente	[no]
En modo de espera	eISB	0.000*	W	Dos o más pasos manuales, sin control de temperatura ambiente	[no]
				Con termostato mecánico para control de temperatura ambiente.	[no]
				Con control electrónico de temperatura ambiente.	[yes]
				Control electrónico de temperatura ambiente más temporizador diario	[no]
				Control electrónico de temperatura ambiente más temporizador semanal	[no]
				Otras opciones de control (posibles selecciones múltiples)
				Control de temperatura ambiente, con detección de presencia.	[no]
				Control de temperatura ambiente, con detección de ventana abierta.	[no]
				Con opción de control de distancia	[no]
				Con control de arranque adaptativo	[no]
				Con limitación de horas de trabajo	[yes]
				Con sensor de bombilla negra	[no]
Detalles de contacto:	Midea Italia S.r.l.Via Lazzaroni 5, 21047 Saronno (VA)
Nota:En el caso de los calentadores locales eléctricos, la eficiencia energética estacional medida de la calefacción de espacios no puede ser peor que el valor cargado en la salida de calor nominal de la unidad.
Eficiencia energética estacional de calefacción de espacios de todos los dispositivos de calefacción de espacios locales, excepto los dispositivos comerciales de calefacción de espacios locales				_s (%)	36

INSTRUCCIONES DE LIMPIEZA Y MANTENIMIENTO

1. El calentador eléctrico debe limpiarse regularmente para eliminar el polvo en la superficie de las bridas. Dado que esto puede afectar la eficiencia radiante.
2. Desconecte la fuente de alimentación y deje que el radiador se enfríe, elimine el polvo con un paño suave y húmedo. No use detergentes ni abrasivos.
3. No raspe las superficies de las bridas con herramientas duras y afiladas para evitar que las superficies se oxiden debido a daños en la pintura.
