MANUALE UTENTE Concept Schuberth

nella nostra esperienza decennale nello sviluppo e nella produzione di caschi per motociclette. Siamo contenti che tu abbia scelto uno SCHUBERTH CONCEPT.

Ogni CONCEPT che lascia la nostra fabbrica è stato meticolosamente assemblato, utilizzando i metodi di fabbricazione più moderni. CONCEPT dispone di una straordinaria aeroacustica e di un ergonomia all'avanguardia. La sua aerodinamica perfezionata nella nostra galleria del vento garantisce in qualsiasi momento la stabilità del casco. . Gli altissimi standard di SCHUBERTH in termini di sicurezza, comfort e design uniti alla qualità dei materiali utilizzati e alla cura dedicata alla lavorazione consentono di ottenere un prodotto di altissima qualità, progettato per soddisfare le massime aspettative in termini di sicurezza e affidabilità.

Vi auguriamo di godervi il vostro SCHUBERTH CONCEPT e vi auguriamo un buon viaggio.

A. USO CORRETTO DEL MANUALE

Per non trascurare alcun aspetto riguardante la tua sicurezza, leggi attentamente le istruzioni nell'ordine in cui esse sono riportate.

Presta particolare attenzione a:

Avvertenza: Indicazioni di sicurezza
Attenzione: Indicazioni
√ Consiglio: Consigli pratici

Avvertenza:

Questo casco non è destinato per l'uso negli USA. Esso è stato costruito, testato e omologato secondo la normativa ECE e dunque non è conforme alle prescrizioni e ai requisiti USA. Esso è destinato all'uso solo in Paesi dove sia in vigore la normativa europea ECE. In caso di incidente, l'uso in altri Paesi non dà diritto a rivalse presso tribunali negli USA o in altri Paesi dove non viga la normativa ECE.

Attenzione:

Con riserva di modifiche tecniche, anche senza esplicito preavviso.

B. INDICE

A. Uso corretto del manuale 142

B. Indice 143

C. Il casco 145

1. Normative 145
2. Omologazione ECE 145
3. Anatomia del casco 146
4. Calotta 147
5. Calotta interno 147
6. Aerodinamica 147
7. Aeroacustica 147
8. Deflettore 149
9. Mentoniera 149
10. Cinturino con chiusara micrometrica 151
11. Visiera 152
12. Parasole 159
13. Imbottitura 162
14. Sistemi di ventilazione 167
15. Dispositivi supplementari di sicurezza 169

D. Mettere e levare il casco 170

1. Mettere il casco 170
2. Levare il casco 170

E. Prima di mettersi in viaggio 171

1. Controllo del casco 171
2. Controllo del cinturino 171
3. Controllo della visiera e del parasole 172

B. INDICE

F. Per la tua sicurezza 173

1. Indicazioni di scurezza sul casco 173
2. Indicazioni di sicurezza su visiera/parasole 174
3. Consigri di sicurezza modifiche/accessorl 175

G. Manutenzione e cura 176

1. Calotta 176
2. Mentoniera 176
3. Visiera e parasole 176
4. Imbottitura 178
5. Ventilazione 178
6. Sistema di chiusura 179
7. Conservazione 179

H. Accessori e pezzi di ricambio 180

1. Sistemi di comunicazione 180
2. Accessori e pezzi di ricambio 181
3. Richiesta pezzi originali SCHUBERTH 181

I. Servizio assistenza SCHUBERTH 182

J. Garanzia 183

K. Protezione dell'ambiente 184

L. Come contattarci 185

C. IL CASCO

1. NORMATIVE

Il casco CONCEPT soddisfa la normativa ECE-R 22.06. Questa normativa prevede l'osservanza di standard di sicurezza predefiniti a proposito dell'assorbimento delle forze, della visiera, del sistema di ritenzione e del campo visivo. L'omologazione è valida nei Paesi l'Unione Europea e in tutti i Paesi che riconoscano le normative ECE

Il casco CONCEPT con omologazione ECE non è omologato per l'uso negli USA o in eventuali altri Paesi in cui non viga la normativa ECE.

Attenzione:

Negli USA o in eventuali altri Paesi non appartenenti all'Unione Europea è possibile usare solamente i caschi SCHUBERTH provvisti di apposita omologazione e regolazione tecnica. Per avere ulteriori informazioni e conoscere i punti vendita di questi caschi, consulta il sito Internet:

WWW.SCHUBERTH.COM

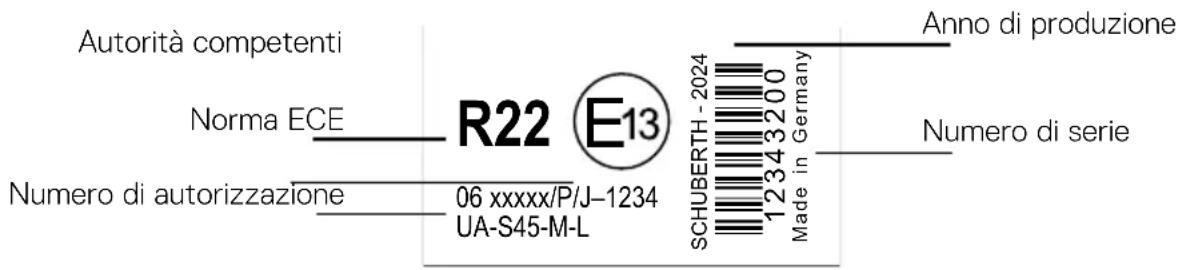

2. OMOLOGAZIONE ECE

Casco

Autorità competenti Norma ECE R22 E13 Numero di autorizzazione 06 xxxxx/P/J-1234 UA-S45-M-L SCHUBERTH-2024 Made in Germany Anno di produzione Numero di serie

UA: accessori universali / S 45: altoparlanti fino a 45 mm

M: microfono / L: interfono posizionato lateralmente

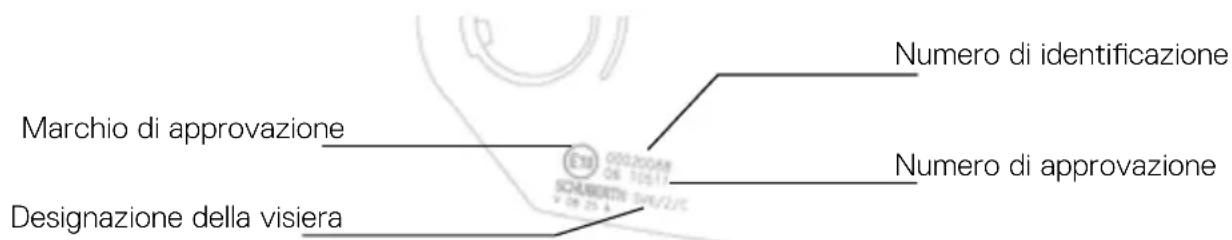

Visiera

Marchio di approvazione Designazione della visiera Numero di identificazione Numero di approvazione

C. IL CASCO

Le seguenti visiere sono approvate per lo SCHUBERTH CONCEPT :

Visiera Designazione secondo l'omologazione

Visiera Lenti antiriflesso Visiera parasole Decorazione interna Ventilazione visiera Mentoniera Tasto di apertura de copri-mento Ventilazione della testa Calotta esterna Calotta interna Visiera antiappannamento Meccanica della visiera Sistema di ritenzione (con sistema anti-roll-off) Copertura per il microfono

C. IL CASCO

4. CALOTTA

La calotta del casco CONCEPT unisce un'aerodinamica e una protezione ottimale La nuova calotta in fibra di vetro è realizzata con la nostra tecnologia brevettata Direct Fiber Processing Technology.

Avvertenza:

Il casco è progettato per assorbire un unico urto o colpo violento. Tutti i caschi sottoposti a un colpo violento in seguito a caduta, incidente o comunque urto, devono essere sostituiti.

5. GUSCIO INTERNO

Per ottimizzare le proprietà di assorbimento degli urti, la calotta interna del casco è costituita da un nuovo materiale EPS a densità variabile.

6. AERODINAMICA

Grazie allo sviluppo della calotta e degli interni in galleria del vento il CONCEPT offre una ottima performance aereodinamica alle alte e basse velocità.

Attenzione:

Sulle moto carenate, le forti turbolenze generate dalla carenatura stessa possono modificare sensibilmente le caratteristiche aerodinamiche del casco.

7. AEROACUSTICA

Diversi accorgimenti sviluppati nella galleria del vento SCHUBERTH hanno permesso di ottimizzare la performance aereoacustica del casco garantendo alti standard di comfort e favorendo la concentrazione del pilota sui lunghi viaggi.

Attenzione:

I valori di aeroacustica possono variare in base al tipo di motocicletta, di carena, alla posizione di guida e all'altezza del guidatore.

C. IL CASCO

Avvertenza:

L'ottimizzazione aeroacustica del casco, e la conseguente riduzione dei rumori del vento, può comportare una certa sottovalutazione della velocità reale. Nel valutare la velocità non fidarti del tuo udito. Controlla la velocità sul tachimetro.

Attenzione:

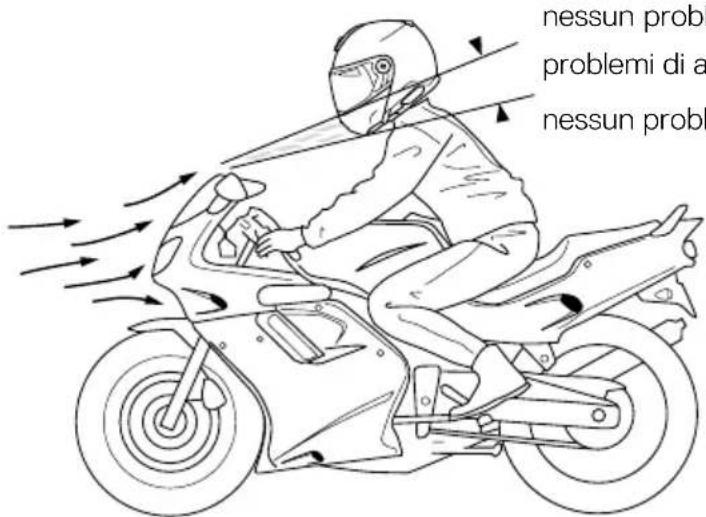

Per le moto con cupolino, sul bordo della mentoniera si possono generare forti turbolenze che possono ridurre sensibilmente la performance aeroacusticha del casco. Il cupolino se possibile deve essere regolato in modo tale che le turbolenze non vadano a colpire direttamente la parte inferiore del casco.

nessun probl problemi di a nessun probl

nessun problema di aeroacustica problemi di aeroacustica nessun problema di aeroacustica

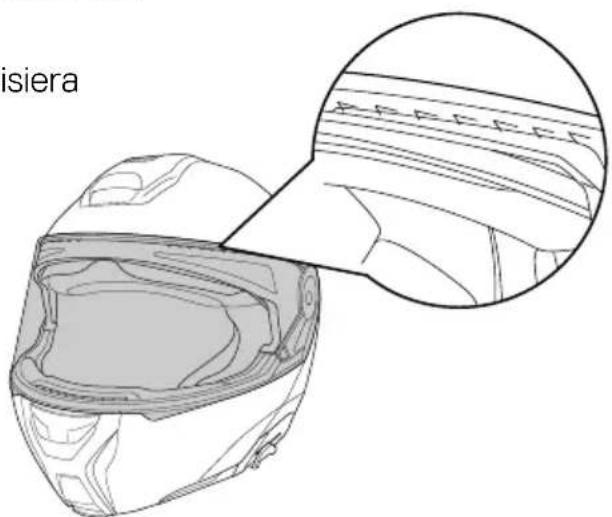

Turbolatori

I turbolatori brevettati inseriti nella parte superiore della visiera migliorano ulteriormente le caratteristiche di aeroacustica durante la marcia a visiera aperta, e limitano

i fischi che possono formarsi lungo i bordi della visiera

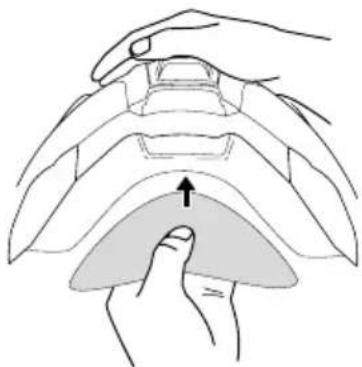

Il deflettore impedisce un afflusso indesiderato dell'aria nel casco. Può inoltre ridurre ulteriormente i rumori della strada all'interno del casco.

Il deflettore è fissato internamente alla mentoniera con strisce di velcro e può essere rimosso, se necessario, per consentire un apporto supplementare d'aria fresca.

Il casco CONCEPT è dotato di una mentoniera apribile comodamente verso l'alto tramite il tasto rosso posizionato al centro.

COMANDO DEL SISTEMA

La mentoniera può essere aperta o chiusa in qualsiasi momento indipendentemente dalla posizione della visiera o del parasole. Il sistema ad innesto, resistente e sicuro, fa in modo che la mentoniera, una volta sollevata, sia mantenuta in posizione.

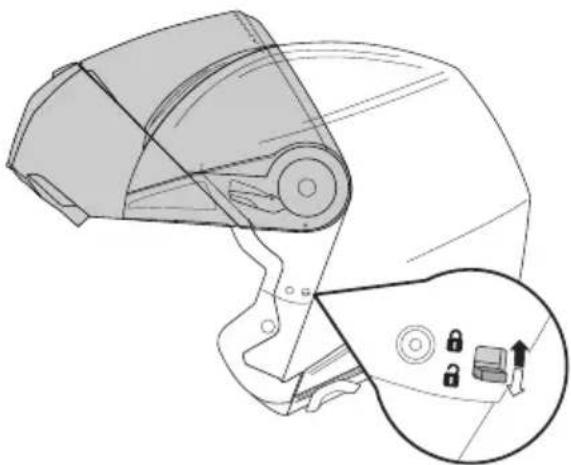

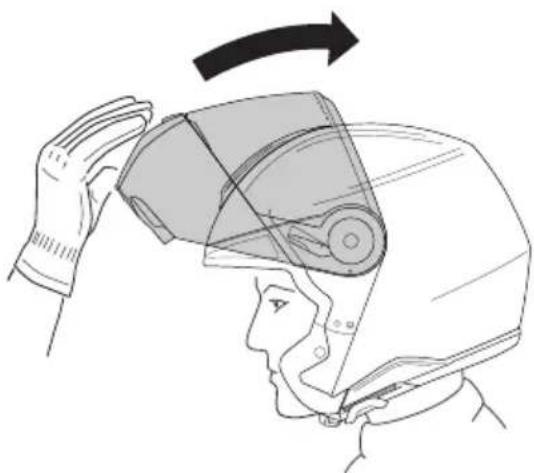

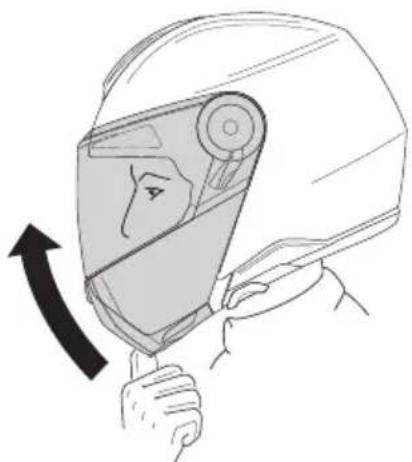

APERTURA DELLA MENTONIERA

1. 1La mentoniera si apre spingendo in avanti col pollice, in direzione della freccia, il tasto rosso posizionato al centro della mentoniera.

1. Spingere la mentoniera verso l'alto..

La mentoniera può essere bloccata e sbloccata utilizzando l'apposito bottone. Per bloccare spingere Il bottone verso l'alto (simbolo di blocco chiuso) e verso il basso per sbloccare (simbolo di blocco aperto).

In posizione bloccata, il casco può essere utilizzato in movimento anche con la mentoniera aperta.

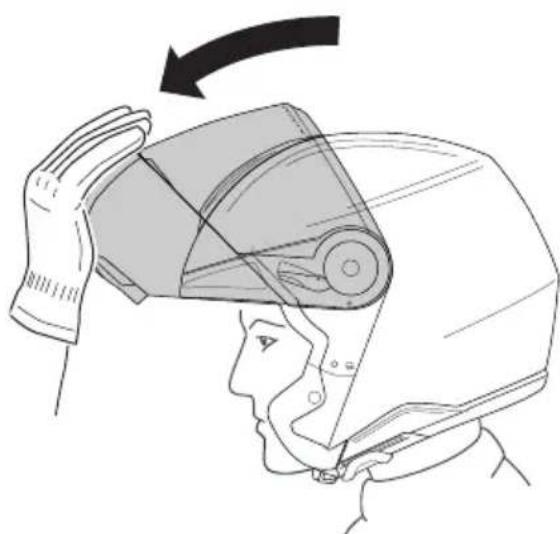

CHIUSURA DELLA MENTONIERA

Per chiudere la mentoniera abbassarla con una mano fino a far innestare le due chiusure con un chiaro rumore di scatto.

Controllare sempre la corretta chiusura della mentoniera spingendola dal basso verso l'alto.

Attenzione:

Quando si guida con la mentoniera aperta, questa deve essere bloccata. Non è consentito guidare con la mentoniera solo ruotata verso l'alto senza blocco inserito.

Consiglio:

Utilizzando il deflettore supplementare regolabile, durante la chiusura aiutarsi infilando un dito sotto l'imbottitura per spostare la mentoniera sul mento.

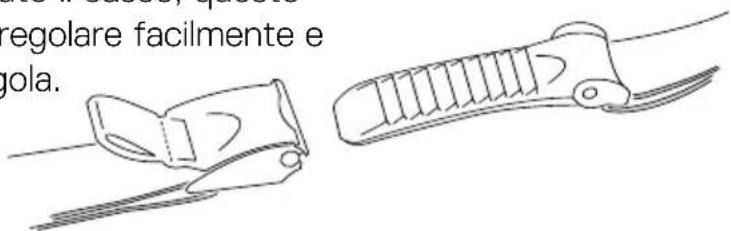

10. CINTURINO CON CHIUSURA MICROMETRICA

Il CONCEPT presenta una chiusura a cricchetto micrometrico. Dopo aver indossato il casco, questo sistema di chiusura consente di regolare facilmente e comodamente il cinturino sottogola.

regolare facilmente e gola.

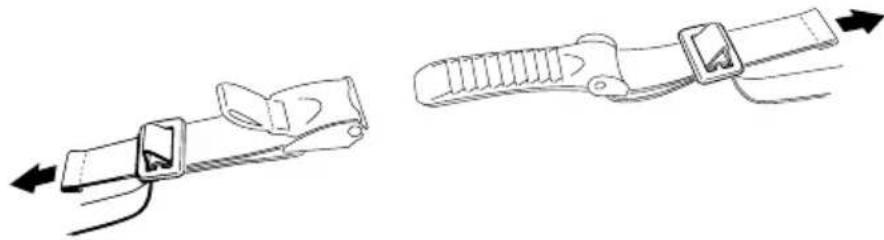

REGOLAZIONE DEL SOTTOGOLA

La lunghezza del cinturino può essere regolata tirando o allentando il relativo cinturino attraverso le fibbie metalliche. La lunghezza del cinturino deve essere regolata in modo tale che la cinghia risulti tesa, senza però dare fastidio sotto il mento

Durante la regolazione, fare attenzione che non si possa togliere il casco a cinturino chiuso.

C. IL CASCO

Avvertenza:

Controllare regolarmente la lunghezza del cinturino sottogola.

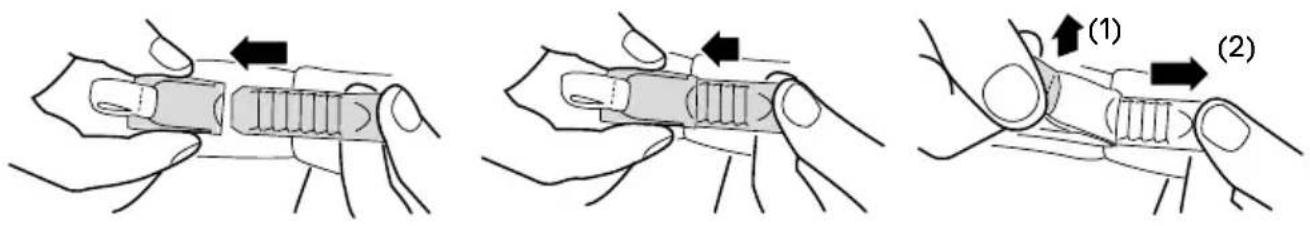

APERTURA E CHIUSURA

Il cinturino sottogola si chiude inserendo gradualmente la linguetta del sistema di aggancio nell'apposita serratura. Se il cinturino risulta troppo lento, inserire la linguetta di un altro gradino.

Per regolare la chiusura si tenga presente che il cinturino sottogola non deve dare fastidio, ma deve comunque rimanere ben teso sotto il mento. Per aprire il cinturino sottogola, sollevare il nastrino rosso del sistema di chiusura, sganciarlo (1) e sfilare la linguetta dal meccanismo (2).

Entrambi I cinturini sono regolabili in lunghezza.

Avvertenza:

Non viaggiare mai con il cinturino sottogola slacciato o mal regolato, né senza averne prima verificato l'esatta posizione. In caso di incidente, un cinturino sottogola regolato male o non allacciato correttamente può determinare la perdita del casco.

Avvertenza:

Non aprire mai il cinturino sottogola durante la marcia.

11. VISIERA

La visiera è equipaggiata di serie con una lente antiappannamento. Tramite il fissaggio della visiera antiappannamento interna per mezzo di perni di fissaggio eccentrici (pin) deriva la formazione di un cuscinetto d'aria tra la visiera e la lente antiappannamento che previene il fenomeno dell'appannamento.

C. IL CASCO

RIVESTIMENTO

La visiera principale dispone di un rivestimento antigraffio.

Attenzione:

Per evitare graffi sullo visiera antiappannamentoevitare di deporre i quanti o altri oggetti all'interno del casco.

Attenzione:

Lo visiera antiappannamento è dotatadi una pellicola protettiva per il trasporto. Prima dell'uso, asportare la pellicola protettiva.

Attenzione:

La visiera è fornita con una pellicola protettiva installata che va rimossa al primo utilizzo del casco

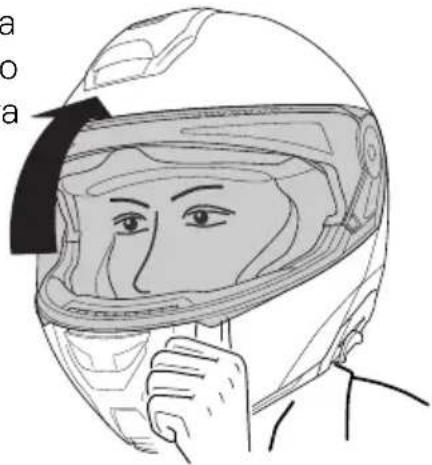

APERTURA DELLA VISIERA

Per aprire la visiera, appoggiare il pollice a destra o a sinistra sotto una delle due sporgenze dello schermo della visiera, quindi spingere fino a sollevare la visiera nella posizione desiderata.

POSIZIONI DELLA VISIERA (CON POSIZIONE DA CITTÀ)

La seconda posizione di arresto (posizione da città) è leggermente rinforzata, in modo che la visiera incontri una maggiore resistenza. In tal modo l'arresto della visiera in posizione da città risulta facilitata, soprattutto durante la marcia.

C. IL CASCO

Aprire la visiera saltando la posizione da città. La posizione da città può essere poi facilmente reimpostata, spingendo la visiera verso il basso. La visiera può essere aperta o chiusa in ogni momento, indipendentemente dalla posizione del parasole.

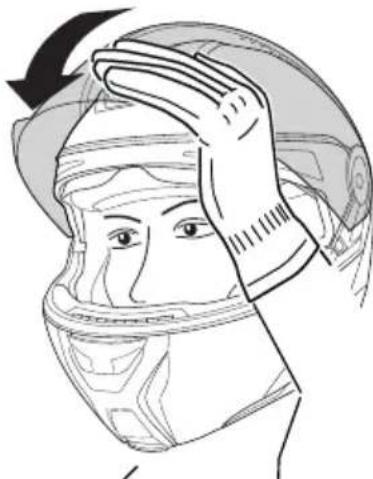

Per chiudere la visiera, abbassarla premendo con la mano su uno degli appositi punti a destra e sinistra, fino a sentire distintamente lo scatto di aggancio.

Il nuovo Visor Memory System™ è il nostro meccanismo brevettato della visiera che ne mantiene l'ultima posizione quando viene aperta la mentoniera. Se si guida con la visiera aperta e si decide di aprire la mentoniera, una volta richiusa la mentoniera, la visiera rimarrà aperta nella stessa posizione in cui si trovava prima dell'apertura della mentoniera. Se la visiera era chiusa, si chiuderà automaticamente quando verrà chiusa la mentoniera.

SOSTITUZIONE DELLA VISIERA

Grazie alla nuova meccanica EasyChange, la sostituzione della visiera può essere eseguita velocemente e senza mezzi ausiliari. Il cambio della visiera risulta più facile appoggiando il casco su una superficie piana.

C. IL CASCO

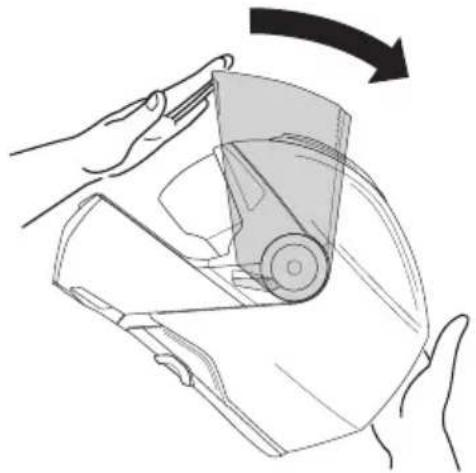

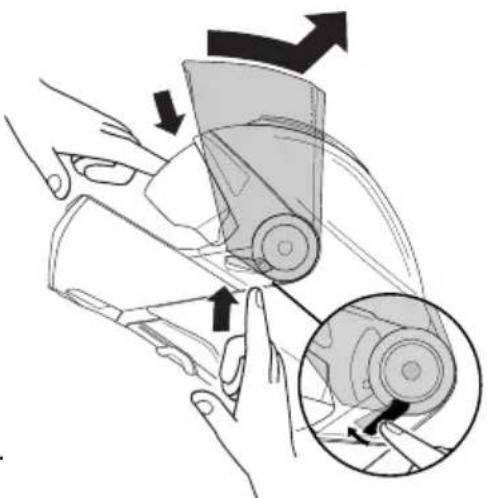

Smontaggio della visiera

1. Aprire completamente la visiera

1. Azionare gli elementi a molla a destra e a sinistra sotto il meccanismo della visiera in direzione dell' apertura della visiera.

1. Ruotare la visiera indietro fino a quando non viene rilasciata dal meccanismo della visiera.

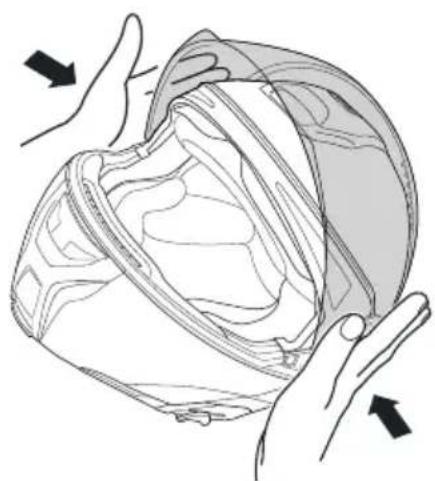

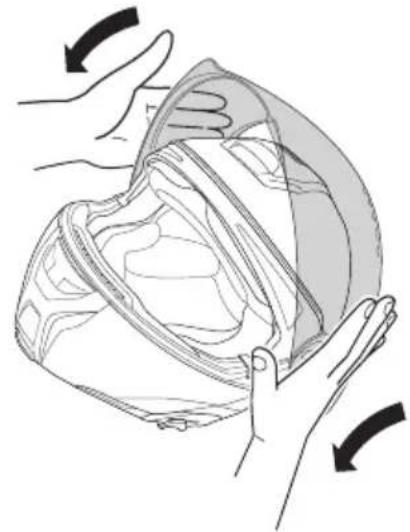

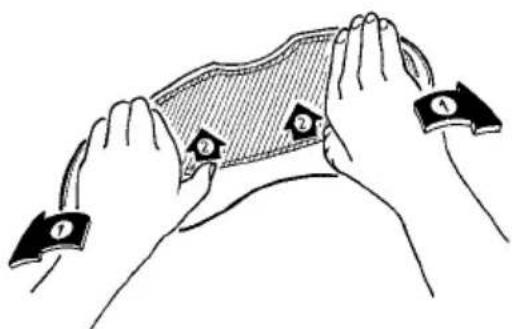

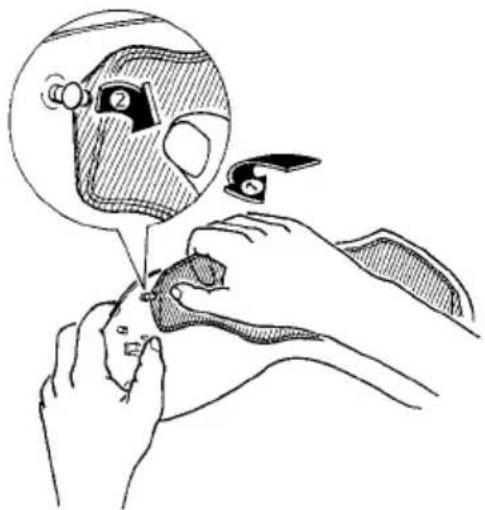

Montaggio della visiera

1. Inserire con entrambe le mani i perni della visiera nelle apposite tacche nel meccanismo.

1. Premere leggermente sul casco e abbassare contemporaneamente la visiera fino ad avvertire uno scatto.

2. Verificare il funzionamento della meccanica della visiera chiudendo quest'ultima e riaprendola fino all'arresto.

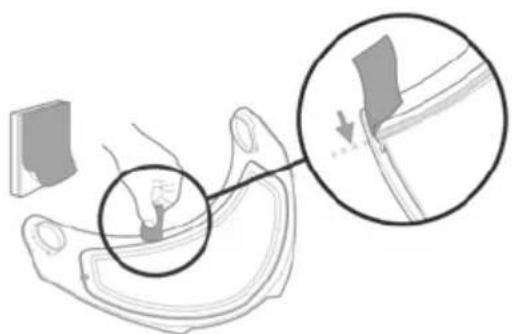

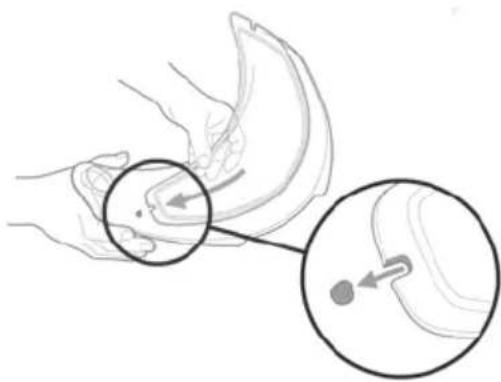

1. Rimuovere la lente della visiera dal casco.

2. Utilizzare l'intaglio per posizionare un lato della lente antiappannamento su uno dei perni eccentrici. Assicurarsi che la guarnizione in silicone sia rivolta verso la visiera

3. Piegare con cautela la visiera in modo che l'intaglio venga guidato sull'altro perno eccentrico sul lato opposto della lente antiappannamento. A tale scopo, è necessario piegare l'estremità della lente antiappannamento in modo da ottenere una leggera forma a "S".

1. Verificare la corretta applicazione della lente antiappannamento, provando a far scorrere un pezzo di carta tra la visiera e la lente antiappannamento. Nel caso in cui si incastri tra le due, seguire il punto 5.

2. In caso di necessità, è possibile regolare la pressione sulla guarnizione regolando i perni di bloccaggio eccentrici. A tal fine, rimuovere la lente antiappannamento, quindi utilizzare un oggetto piatto senza spigoli vivi per spingere con cautela i perni di bloccaggio dall'interno della visiera; quindi ruotarli di 180° e reinserirli. Applicare la lente antiappannamento e controllare la tenuta..

1. Per lo smontaggio della visiera antiappannamento, appoggiare la visiera su un panno morbido e pulito, con il bordo superiore rivolto verso di sé.

2. Per allentare leggermente l'eventuale pretensionamento della visiera antiappannamento, flettere con cautela la visiera con i palmi delle mani, premendo contemporaneamente con i pollici, fino a spostare in avanti la visiera antiappannamento di circa 2-3 mm.

1. Infilare ora l'indice e il medio dietro la visiera antiappannamento e staccarlo da quello esterno. In questa posizione, servendosi del pollice la visiera antiappannamento si sfila facilmente dal perno di fissaggio.

2. A questo punto è possibile estrarre la visiera antiappannamento dalla visiera.

Per evitare graffi sulla visiera, smontare e montare lo visiera antiappannamento solo a visiera pulita e asciutta.

Durante il montaggio della visiera antiappannamento aver cura di non far penetrare polvere e umidità tra i due schermi.

Sul piano di appoggio per lo smontaggio e il montaggio, usare possibilmente un panno morbido e pulito.

Attenzione:

A causa delle alte pressioni d'aria che agiscono durante la guida con la visiera aperta, si raccomanda di chiudere la visiera durante la guida per evitare la penetrazione di sporco o umidità.

Attenzione:

Non spingere con le dita i perni di fissaggio verso l'esterno: potrebbero rompersi.

Avvertenza:

Utilizzando le visiere a doppio schermo occorre tener conto che, a causa delle loro caratteristiche costruttive, soprattutto viaggiando di notte si manifesta il fenomeno dei riflessi. In genere, grazie all'alto grado di antiappannamento di questo tipo di visiere, tali riflessi sono ritenuti non critici. Se tuttavia, a causa per esempio a un'accentuata sensibilità individuale, ci si dovesse accorgere che tali riflessi costituiscono un problema, sarà opportuno rimuovere la lente antiappannamento.

C. IL CASCO

Avvertenza:

Qualora l'umidità dovesse penetrare nella zona a tenuta stagna tra i due schermi da visiera, smontare immediatamente la visiera antiappannamento, così da evitare impedimenti alla corretta visione. Rimontare le visiere per visiera solo quando entrambi saranno perfettamente asciutti (si consiglia di lasciar asciugare all'aria). Qualora si ripeta il fenomeno della penetrazione di umidità, l'impiego della visiera antiappannamento non sarà più consentito e la visiera dovrà essere sostituita.

Indicazioni di sicurezza

Prima della partenza, controllare sempre la perfetta funzionalità della visiera e della meccanica del parasole e verificare se visiera e/o parasole garantiscano una visibilità sufficiente. Eventualmente, pulirli entrambi prima di ogni partenza. Controllare che non ci siano eventuali danni meccanici e rotture sulla visiera o sul parasole. Una visiera graffiata o opaca riduce sensibilmente la visibilità, dunque, per motivi di sicurezza dovrebbe essere sostituita primadella partenza.

Avvertenza:

Vapori di benzina, solventi e combustibili possono causare crepe sulla visiera. Evitare di esporla a questo genere di vapori o di metterla a contatto con tali sostanze! Non appoggiare mai il casco sul serbatoio della motocicletta.

12. PARASOLE

VISIERINO PARASOLE

Il visierino solare ha un rivestimento antigraffio ed offre un'efficace protezione dagli effetti dannosi dei raggi UV.

C. IL CASCO

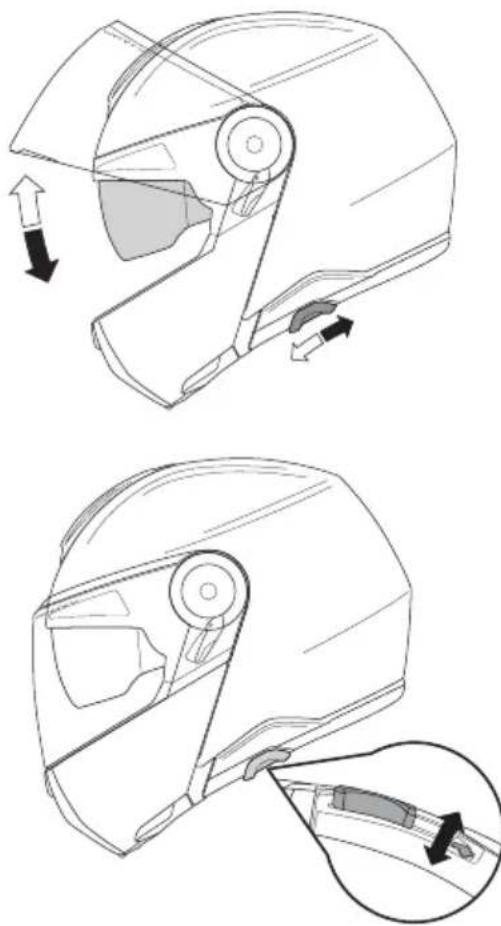

Uso

Per azionare il parasole occorre intervenire sul cursore, posizionato sul lato sinistro e facilmente manovrabile anche a guanti indossati. Spingendo indietro il cursore, il parasole si abbassa, mentre tirandolo inavanti scompare all'interno del casco e si blocca nella posizione finale. Il parasole può essere azionato indipendentemente dalla posizione della visiera.

L'altezza del visierino solare può essere regolata su due posizioni attraverso il selettore posto sul cursore a scorrimento del visierino solare.

Il parasole deve essere azionato esclusivamente agendo sul cursore.

Avvertenza:

Non viaggiare mai con il parasole abbassato durante la notte o in caso di scarsa visibilità. Alzare sempre il parasole prima di entrare in galleria.

Avvertenza:

Viaggiare senza visiera o con la visiera aperta può causare danni agli occhi o al viso provocati da sassi, polvere, insetti o altri elementi presenti nell'aria. Il parasole abbassato offre una certa protezione nei confronti di piccoli sassi o insetti, ma non è in grado di evitare ogni tipo di pericolo.

C. IL CASCO

CAMBIO DEL PARASOLE

Il cambio del parasole avviene senza l'uso di mezzi ausiliari.

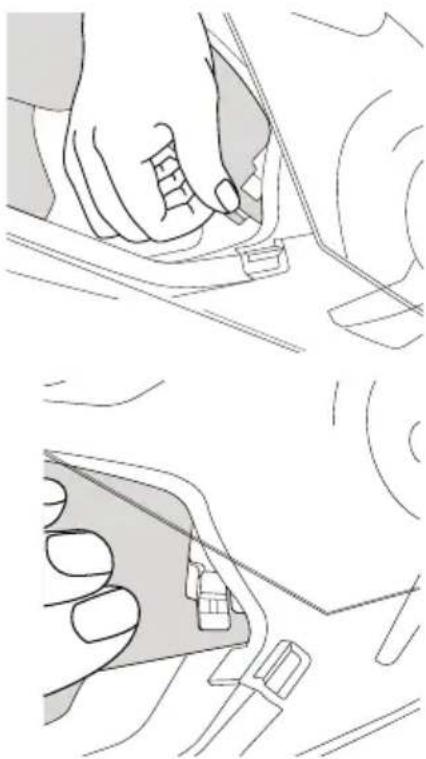

Consiglio:

Durante il montaggio/smontaggio, afferrare il parasole con un panno pulito e morbido (consigliamo un panno in microfibra), per evitare di lasciare impronte e graffi.

Consiglio:

Il cambio del parasole risulta più facile appoggiando il casco su una superficie piana.

Attenzione:

Durante lo smontaggio/il montaggio, evitare un contatto tra parasole e calotta.

Smontaggio del parasole

1. Aprire e bloccare la mentoniera nella posizione aperta.
2. Piegare il visierino solare verso il basso.
3. Tenere il visierino solare con una mano e premere il gancio all'indietro finché non si sgancia. Ripetere queste azioni sull'altro lato.
4. Premere l'elemento di fissaggio verso l'interno fuori dal visierino solare. Ripetere questa azione sull'altro lato.
5. Spostare il cursore del visierino solare leggermente in avanti.
6. Premere il visierino solare verso l'interno su entrambi i lati e rimuoverla verso il basso.

Consiglio:

Tenere gli alloggiamenti nella posizione più bassa fino al rimontaggio del parasole.

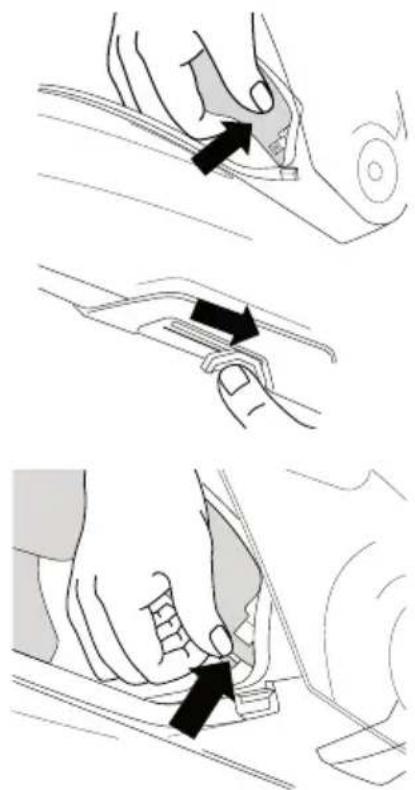

Montaggio del visierino solare

1. Portare il cursore del visierino solare nella posizione a tre quarti. .

2. Far scorrere il visierino solare dietro il il fermo. Ripetere questo passo sull'altro lato.

3. Tenere il visierino solare con una mano e con l'altra mano spingere il cursore all'indietro.

4. Premere il gancio in avanti con le dita finché non scatta in posizione. Ripetere questo passo sull'altro lato.

5. Per essere sicuri, fate un controllo funzionale del meccanismo di scorrimento del visierino solare.

Il rivestimento interno del CONCEPT è sostituibile, lavabile e senza cuciture e garantisce, oltre all'eccellente vestibilità, una migliore aerazione e ventilazione del casco. L'imbottitura perla testa agevola il posizionamento ottimale del casco, senza coprire i canali di ventilazione. Il rivestimento interno è composto ovunque (soprattutto nei punti a diretto contatto con la testa) da materiale non irritante per la pelle.

L'imbottitura è realizzata con un materiale morbido, traspirante, in grado di regolare calore e umidità, e con un tessuto speciale, con effetto antibatterico e antiodore.

C. IL CASCO

SMONTAGGIO IMBOTTITURA

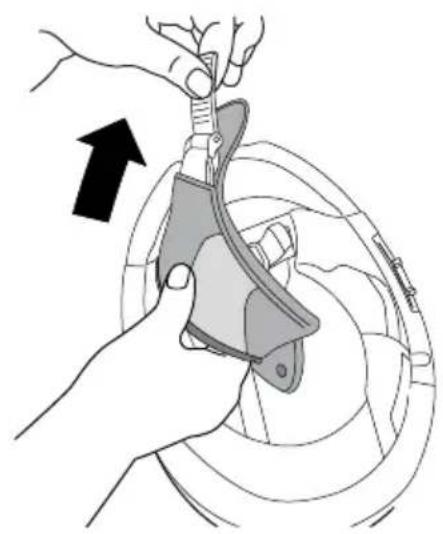

RIMOZIONE DEL PARANUCA

1. Aprire la mentoniera.
2. Allentare i ganci di plastica sulla parte anteriore del paranuca. Per fare questo, tirare l'imbottirura delle guance leggermente all'interno e premere l'estremità del paranuca verso l'alto.
3. Ripetere il passo 2 sull'altro lato.
4. Afferrare un lato del paranuca e tirarlo all'indietro fino a quando il paranuca non viene liberato dal fissaggio.
5. Allentare completamente l'anima semirigida ed estrarlo dal fissaggio anche dall'altro lato.

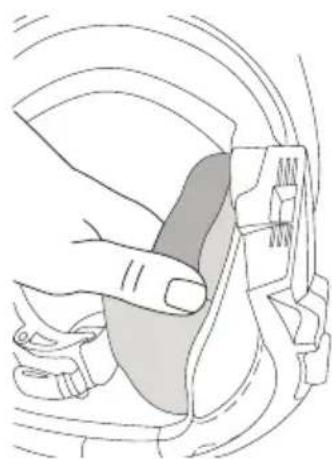

RIMOZIONE DELLE GUANCE

1. Aprire la mentoniera.
2. Allentare le guance estraendo i tre perni dai dispositivi ad innesto corrispondenti.
3. Allentare il collegamento in velcro all'imbottitura per la testa.

1. Aprire il fissaggio in velcro.

5.Sfilare il cinturino dall'imbottitura della guancia ed estrarla dal casco.

1. Ripetere i punti da 2 a 5 per la rimozione della guancia dall'altro lato.

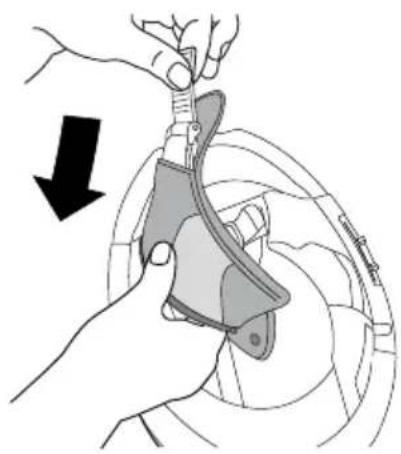

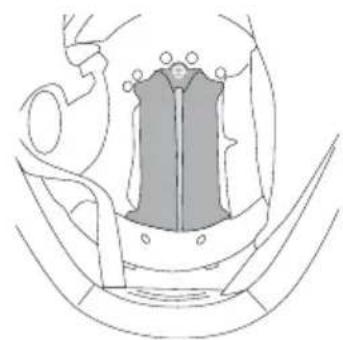

RIMOZIONE DELL'IMBOTTITURA

1. Allentare i perni dell'imbottitura frontale ed estrarla dai 4 supporti.

2. Allentare le guance estraendo i tre perni dai dispositivi ad innesto corrispondenti.

3. Per le imbottiture laterali, allentare anche il il collegamento in velcro con l'imbottitura delle guance.

4. Allentare i 2 perni dell'imbottitura posteriore Attenzione, qui è necessario anche allentare il perno posteriore delle guance.

1. Collegare i 4 pin dell'imbottitura superiore con i dispositivi ad innesto corrispondenti.
2. Collegare i 2 pin dell'imbottiura laterale con i dispositivi ad innesto corrispondenti. Si prega di notare la marcatura dell'imbottitura laterale destra e sinistra.
3. Fissare l'imbottitura frontale ai 4 supporti e collegare i perni con i dispositivi ad innesto corrispondenti.
4. Collegare i 2 perni del'imbottitura posteriore con i dispositivi ad innesto. Agganciare i due anelli inferiori con i perni posteriori dell'imbottitura delle guance e inserirli negli innesti corrispondenti.

1. Allentare il velcro.
2. Far scorrere il cunturino attraverso l'asola dell'imbottitura.
3. Chiudere il velcro. Assicurarsi che i cinturini non siano attorcigliati

4. Collegare i perni dei guanciali con i corrispondenti dispositivi ad innesto.

5. Posizionare con attenzione l'imbottitura delle guance sopra la striscia di velcro dell'imbottitura laterale.

6. Ripetere i punti da 2 a 5 per l'installazione Dell'imbottitura delle guance sull'altro lato.

MONTAGGIO DEL PARANUCA

1. Inserire l'innesto da un lato.
2. Posizionare l'anima semirigida su tutto il perimetro del bordo inferiore del casco.

3. Inserire l'innesto sull'altro lat

4. Inserire le linguette di plastica con foro circolare sopra ai perni cuciti sulla parte posteriore dell'imbottitura delle guance e fissarli con l'aiuto dei dispositivi ad innesto contrassegnati in rosso.

Evitare di torcere i cinturini nell'area del collo.

Avvertenza:

Non mettersi mai in viaggio indossando un casco senza imbottitura completa.

Avvertenza:

Una temperatura troppo elevata (proveniente per es. dal tubo di scappamento) potrebbe danneggiare l'imbottitura!

Attenzione:

Per evitare danni all'imbottitura o alla calotta interna, non appendere mai il casco agli specchietti o alle manopole del manubrio.

14. SISTEMI DI VENTILAZIONE

PRESA DI VENTILAZIONE 1 - REGOLAZIONE DELLA VISIERA

Il casco CONCEPT è dotato di una visiera regolabile in più posizioni. Aprire la visiera secondo la velocità e il grado di umidità, fino a quando la visiera non si appanna più e gli occhi risultano protetti da fastidiose correnti d'aria.

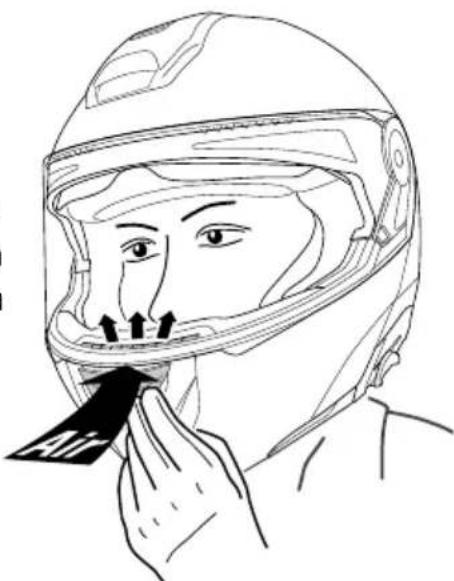

SISTEMA DI VENTILAZIONE 2 - VENTILAZIONE MENTONIERA

La presa d'aria della mentoniera fornisce l'aria frontalmente. La presa d'aria della mentoniera può essere aperta e chiusa premendo la presa d'aria sulla parte inferiore o superiore.

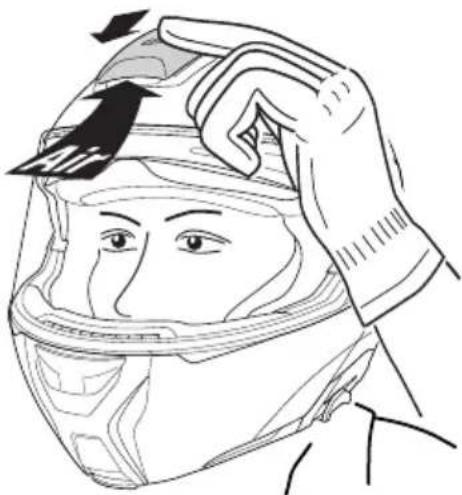

PRESA DI VENTILAZIONE 3 - VENTILAZIONE DELLA TESTA

Per aerare la parte superiore della testa, il casco è dotato di un efficace presa d'aria con regolazione su tre livelli. Attraverso appositi canali, l'aria entrata da questa presa viene convogliata verso la parte superiore della testa. All'interno del casco, il sistema di imbottitura della testa agevola il contatto diretto tra l'aria in entrata e la superficie della testa, provvedendo così alla rapida diminuzione del calore che si sviluppa all'interno del casco

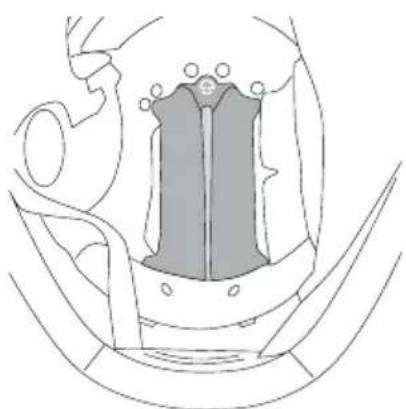

ALETTE DI REGOLAZIONE ESTIVE E INVERNALI

La ventilazione del CONCEPT può anche essere regolata per adattarsi alle stagioni, alle condizioni atmosferiche o alle vostre preferenze personali. Se in estate preferisci che la corrente d'aria fredda fluisca direttamente sulla testa, in autunno/inverno puoi ridurre il volume dell'aria fredda in entrata, o deviarla, coprendo i canali di ventilazione con le alette del cuscinetto per la testa. Per fare ciò, sollevate il cuscinetto per la testa e aprite i lembi di tessuto situati dietro la sezione anteriore.

Gli inserti neri riflettenti sul paranuca e sulla zona frontale aumentano la visibilità del motociclista. Nei caschi in tinta unita (senza decalcomanie) anche il logo SCHUBERTH sul retro e la scritta SCHUBERTH frontale sono riflettenti. Inoltre, c'è un'applicazione riflettente sul defelettore, che fornisce una migliore visibilità quando si guida con la mentoniera aperta.

Attenzione:

Tenere pulite le superfici di sicurezza riflettenti.

Attenzione:

Se il casco è utilizzato in Francia, è obbligatorio applicare altri adesivi riflettenti di sicurezza sulle parti frontale, posteriore e laterali.

D. METTERE E LEVARE IL CASCO

1. METTERE IL CASCO

1. Aprire completamente la mentoniera. Fare attenzione che il parasole sia rientrato nel casco.
2. Aprire il cinturni sottogola.
3. Prendere in mano le estremità del cinturino sottogola e separarle tirando.
4. Adesso il casco può essere indossato facilmente sulla testa.
5. Chiudere il cinturino sottogola infilando la linguetta.
6. Controllare che il cinturino passi sotto al mento e sia fissato correttamente.
7. Abbassare la mentoniera fino a sentire lo scatto dei due fermi e verificare la corretta chiusura.
8. Spingendo dal basso verso l'alto sul bordo della mentoniera verificare la corretta chiusura del casco.

Avvertenza:

Non guidare mai con la mentoniera sollevata senza avere prima attivato il blocco mentoniera per manterla in posizione aperta

2. LEVARE IL CASCO

1. Aprire completamente la mentoniera. Fare attenzione che il parasole sia rientrato nel casco.
2. Sganciare il sottogola tirando il nastrino rosso della chiusura a scatto e sfilare quindi la linguetta dal meccanismo di chiusura.
3. Prendere in mano le estremità della cinturinoe separarle tirando.
4. Adesso il casco può essere levato facilmente dalla testa.
5. Chiudere la mentoniera.

Consiglio:

Per evitare graffi su oggetti sui quali il casco potrebbe essere appoggiato, si consiglia di chiudere sempre il sottogola anche dopo aver levato il casco.

E. PRIMA DI METTERSI IN VIAGGIO

Per la tua sicurezza, prima di metterti in viaggio controlla sempre i seguenti punti:

1. CONTROLLO DEL CASCO

Verifica regolarmente l'eventuale presenza di danni al tuo casco. Leggeri graffi superficiali non compromettono la sua efficacia protettiva. In caso di danni gravi (crepe, rigonfiamenti, vernice scrostata e crepata, ecc.) il casco non deve essere più utilizzato.

IT

2. CONTROLLO DEL CINTURINO SOTTOGOLA (A CASCO INDOSSATO E CHIUSO)

1.Assicurarsi che il cinturino sottogola passi correttamente sotto il mento.
2. Infilare l'indice sotto il cinturino del sottogola e tirare.
Se il cinturino è allentato significa che è regolato troppo lungo, quindi deve essere stretto.
Se il cinturino si allenta o si apre, non è chiuso correttamente! Aprire completamente il cinturino e richiuderlo di nuovo. Ripetere in controllo.
3. Se il cinturino non si chiude in modo da adattarsi saldamente al mento, occorre assicurarsi che il casco sia della misura giusta.

Attenzione:

Ripetere la prova dopo ogni regolazione.

Avvertenza:

Non viaggiare mai con il cinturino sottogola aperto o mal regolato! Il cinturino deve essere posizionato correttamente e, se teso, non deve allentarsi. Solo un cinturino che non si allenti quando è teso è chiuso correttamente.

E. PRIMA DI METTERSI IN VIAGGIO

Prima di ogni partenza, controllare la perfetta funzionalità meccanica di visiera e parasole, e se entrambi garantiscano una visibilità sufficiente. Pulire visiera e parasole prima di partire. Controllare la visiera e il parasole rispetto alla presenza di eventuali danni meccanici e rotture. Una visiera molto graffiata riduce sensibilmente la visibilità e dovrebbe quindi essere sostituita prima di partire.

Avvertenza:

Non usare mai visiere colorate in caso di scarsa visibilità, durante la notte o in galleria.

Avvertenza:

Interrompere il viaggio in caso di scarsa visibilità.

1. INDICAZIONI DI SICUREZZA SUL CASCO

Durante i viaggi in motocicletta, il conducente e l'eventuale passeggero sono esposti a rischi e pericoli particolari che possono essere ridotti, ma non completamente evitati, indossando il casco. È impossibile fornire informazioni definitive sull'effettivo grado di protezione offerto dal casco in caso di incidente. La condizione essenziale per la massima sicurezza è sempre una guida prudente, adeguata alle condizioni meteorologiche e del traffico.

Per garantire la massima protezione, il casco deve essere della giusta misura e ben chiuso.
Prima di partire, chiudere il cinturino sottogola e controllarne se chiusura e cinturino siano nella posizione esatta!
Non viaggiare mai con il cinturino sottogola aperto o mal regolato! Il cinturino sottogola deve essere posizionato correttamente e, se teso, non deve allentarsi. Solo un cinturino che non si allenti quando è teso è chiuso correttamente.
La guida con la mentoniera aperta è consentita solo con il corrispondente blocco della mentoniera. In caso di impatto, il mento non è protetto da lesioni.
Dopo una caduta, un incidente o un colpo violento, il casco non può più a garantire una protezione perfetta! Analogamente a quanto avviene per la zona ad assorbimento d'urto delle autovetture, l'energia liberata in caso di collisione viene assorbita dalla distruzione totale o parziale della struttura della calotta o della parte interna. Spesso, in base al tipo di struttura del casco, i danni non sono apprezzabili visivamente. Il casco è progettato per assorbire un solo colpo violento. Tutti i caschi sottoposti a un colpo violento in seguito a caduta, incidente, o comunque urto, devono dunque essere sostituiti. Per sicurezza, il vecchio casco dovrà essere reso inutilizzabile.
Il sistema di protezione descritto può evidenziare piccole crepe nella calotta conseguenti alla caduta del casco anche da un'altezza ridotta (<1 m).
⚠️ Tutti i caschi che abbiano subito un urto violento devono essere sostituiti!
⚠ Nessun casco può offrire protezione contro tutti i tipi di urto possibili. Questo casco è stato progettato appositamente per i motociclisti e non è

F. PER LA TUA SICUREZZA

⚠ Verifica regolarmente l'eventuale presenza di danni al tuo casco. Leggeri graffi superficiali non ne compromettono l'efficacia protettiva.
A seconda dell'uso e della manutenzione, il casco dovrebbe essere sostituito circa ogni 5-7 anni. Anche se, in linea di massima, la calotta esterna è progettata per resistere più a lungo, dopo questo lasso di tempo e per la tua stessa sicurezza ti consigliano di sostituire il casco, a causa dell'invecchiamento e del deterioramento degli altri componenti e dell'efficacia generale del sistema, nonché di altre possibili condizioni generali e non note.
Un calore troppo elevato (per es. dal tubo di scappamento) potrebbe causare danni alla verniciatura, al guscio interno o all'imbottitura!
Il contatto con carburanti, diluenti o solventi può avere come conseguenza la distruzione della struttura della calotta e della parte interna del casco. Non mettere mai il casco a contatto con queste sostanze! Nemmeno a scopo di pulizia.
Non applicare vernici, adesivi, benzina o altri solventi su questo casco.

2. INDICAZIONI DI SICUREZZA SU VISIERA/PARASOLE

Prima dell'uso, togliere la protezione applicata sulla visiera per il trasporto.
Lo visiera antiappannamento è dotato di una pellicola protettiva per il trasporto. Prima dell'uso, asportare la pellicola protettiva.
I graffi e/o la sporcizia presenti sulle visiere e/o sulle visiere parasole e dovuti all'uso possono pregiudicare notevolmente la visuale in qualsiasi situazione di guida e aumentare, di conseguenza, il pericolo di incidenti. Sostiturli o pulirli immediatamente, per la propria incolumità.
Non usare mai visiere colorate in caso di scarsa visibilità, durante la notte o in galleria.
⚠ Vapori di benzina, solventi e combustibili possono causare crepe sulla visiera. Evitare di esporre la visiera a tali vapori o al contatto con queste sostanze! Non appoggiare mai il casco sul serbatoio della motocicletta.
⚠ Assicurarsi di mantenere sempre la visiera sempre in perfette condizioni. Interrompere il viaggio in caso di scarsa visibilità!

F. PER LA TUA SICUREZZA

3. CONSIGRI DI SICUREZZA MODIFICHE/ACCESSORI

Non è consentito sostituire o eliminare le componenti originali danneggiate (soprattutto sulla parte esterna, la parte interna e il sistema di ritenzione). L'uso di parti di ricambio estranee, non consigliate dalla casa produttrice, può invalidare il sistema di sicurezza e provocare l'estinzione della licenza ECE, così come far decadere tutte le condizioni di garanzia e sicurezza.
Per questo casco possono essere utilizzati solo gli accessori e le parti originali espressamente autorizzati da SCHUBERTH!
⚠ L'uso di una visiera non approvata invaliderà l'approvazione del casco.

G. MANUTENZIONE E CURA

1. CALOTTA

Per la pulizia e la cura della parte esterna della calotta è possibile utilizzare acqua tiepida e sapone neutro. Usando altri detergenti, evitare il contatto con la visiera. I detergenti potrebbero causare danni alla visiera e al rivestimento.

Attenzione:

Non pulire mai il casco con carburante, diluenti o soluzioni. Queste sostanze potrebbero causare danni gravi del casco, pur non lasciando tracce visibili. In casi simili, il casco non offrirebbe più il massimo grado di protezione.

2. LA MENTONIERA

Controllare a intervalli regolari che la mentoniera funzioni.

Avvertenza:

Non modificare la chiusura. Le riparazioni vanno eseguite esclusivamente dal servizio riparazioni SCHUBERTH.

Per rimuovere qualsiasi traccia di sporco dalla superficie esterna del casco, usare uno straccio morbido e acqua con sapone neutro tiepida (<20 °C). Per asciugare la visiera usare un panno che non lasci pelucchi, esercitando una leggera pressione.

Pulire la visiera antiappanamento esclusivamente con un panno morbido, se necessario inumidito (si consiglia il panno in microfibra). Non usare mai sostanze detergenti.

G. MANUTENZIONE E CURA

PARASOLE

Pulire il parasole esclusivamente con un panno morbido, se necessario inumidito (si consiglia il panno in microfibra). Non usare mai sostanze detergenti.

Attenzione:

Per la pulizia utilizzare solo acqua tiepida (<20 °C). Non pulire mai la visiera e il parasole con benzina, soluzioni, detergenti per vetri o altri detergenti a base di alcool.

Attenzione:

La visiera non deve essere immersa in acqua, neppure in caso di estrema sporcizia della parte esterna, poiché la robustezza della superficie, e dunque la resistenza dello strato antinebbia/antigraffio, può risultarne decisamente compromessa.

Attenzione:

Quando non viene indossata, soprattutto per lunghi periodi, la visiera non deve restare completamente chiusa, poiché l'umidità che si produce al suo interno non avrebbe in alcun modo possibilità di uscire e sarebbe in gran parte assorbita dello strato antinebbia/antigraffio. Ciò può ridurre la durata della superficie stessa. Posizionare preferibilmente la visiera sul terzo livello sopra la posizione da città.

Attenzione:

Non applicare etichette, nastri o adesivi sulla visiera e sul parasole.

G. MANUTENZIONE E CURA

Consiglio:

È possibile rimuovere comodamente anche lo sporco più ostinato che si deposita sulla parte esterna della visiera (ad es. resti di insetti secchi): basta ricoprire la visiera, da chiusa, con un panno umido-bagnato per pochi minuti e ammorbidire così lo sporco. In caso di bisogno, ripetere il procedimento.

Attenzione:

Riponendo la visiera, evitare assolutamente luoghi a temperature superiori ai 40 °C e livelli di umidità molto elevati, poiché potrebbero comportare danni alla visiera.

4. IMBOTTITURA

L'imbottitura del casco CONCEPT è completamente removibile. Le imbottiture della testa e delle guance possono essere lavate a mano, utilizzando acqua tiepida e sapone neutro (per es. una soluzione molto allungata di detersivo per bucato delicato) a una temperatura max. di 30 °C. Far asciugare l'imbottitura a temperatura ambiente e in buone condizioni di ventilazione.

5. VENTILAZIONE

PRESA DI VENTILAZIONE

Se necessario, la opertura del sistema di ventilazione superiore può essere rimossa per pulire il meccanismo di ventilazione e la griglia di ventilazione.

1. Posizionare il cursore di ventilazione verso la parte anteriore.
2. Sollevare leggermente la copertura nella parte anteriore e tirarla in avanti fino a quando la copertura si stacca dal casco

G. MANUTENZIONE E CURA

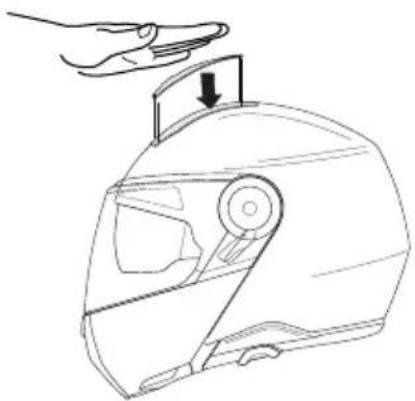

1. Dopo la pulizia, fissare la copertura posizionandola sulla staffa e spingendolo in avanti con una leggera pressione finché non scatta in posizione.

2. Per garantire una ventilazione ottimale, azionare il cursore di ventilazione.

Le parti del sistema di chiusura non richiedono manutenzione.

7. CONSERVAZIONE

Conservare il casco in un luogo asciutto, stabile e ben aerato, dentro il sacchetto fornito in dotazione lasciando la visiera aperta evitando così di comprimere la guarnizione. Riporre il casco in modo da escludere sempre ogni pericolo di caduta. I danni provocati in queste circostanze non rientrano nei termini della garanzia.

Attenzione:

Tenere il casco fuori dalla portata di bambini e animali.

H. ACCESSORI E PEZZI DI RICAMBIO

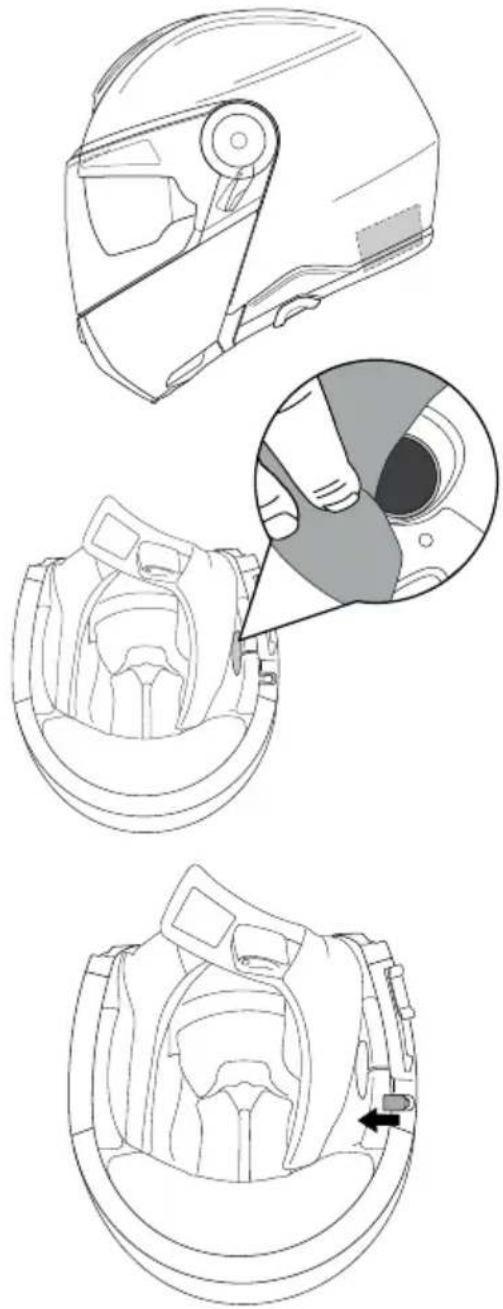

1. SISTEMA DI COMUNICAZIONE

II CONCEPT è omologato secondo lo standard UA (Universal Accessory) ai sensi della normativa ECE-R 22.06 UA, consentendo di scegliere liberamente un un sistema di comunicazione aftermarket conforme all'omologazione ECE-R 22.06 UA.

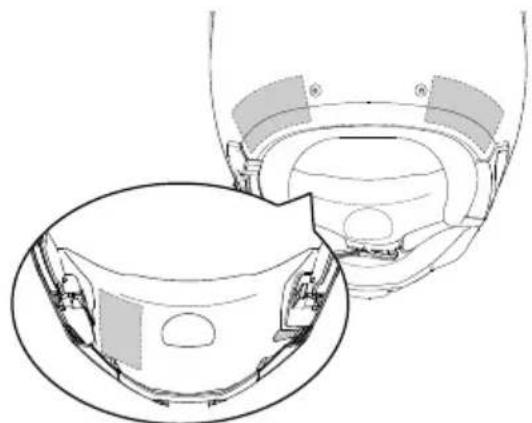

Per identificare la posizione corretta del interfono universale, seguire le seguenti istruzioni:

1. Posizionare il sistema di comunicazione applicando l'adesivo esclusivamente nell'area deisgnata.

2. Installare gli altoparlanti nelle cavità.

3. Passare i fili attraverso il foro e posizionarli all'interno dei canali nell'EPS

1. Posizionare il microfono nell'area area designata

Solo i sistemi di comunicazione dotati di attacco adesivo, montaggio laterale e altoparlanti fino a 45 mm, e conformi all'omologazione UA omologazione della norma ECE-R22.06, sono consentiti.

Avvertenza:

L'installazione di un un sistema di comunicazione non omologato UA invalida l'omologazione ECE – R 22.06 del casco.

2. ACCESSORI E PEZZI DI RICAMBIO

Una panoramica su tutti gli accessori e i pezzi di ricambio disponibili è reperibile online all'indirizzo WWW.SCHUBERTH.COM

Per ogni casco SCHUBERTH consigliamo di utilizzare esclusivamente accessori e pezzi di ricambio originali SCHUBERTH, che si adattano perfettamente a ogni modello.

Avvertenza:

Per motivi di sicurezza, la sostituzione di tutte le altri parti del casco può essere eseguita solo dal tuo rivenditore.

4. RICHIESTA DI PEZZI ORIGINALI SCHUBERTH

Gli accessori e i pezzi di ricambio originali SCHUBERTH sono acquistabili presso i rivenditori specializzati. Per trovare il rivenditore specializzato SCHUBERTH più vicino, La invitiamo a visitare il sito internet WWW.SCHUBERTH.COM

I. SERVIZIO ASSISTENZA SCHUBERTH

Contattare il proprio rivenditore specializzato in caso di bisogno, oppure contattare direttamente il nostro centro assistenza. Sul sito

WWW.SCHUBERTH.COM è possibile reperire i rivenditori specializzati più vicini e i recapiti del nostro centro assistenza.

J. GARANZIA

Si prega di tenere conto del periodo di garanzia stabilito dalle leggi locali.

Inoltre, è possibile appro ttare dei vantaggi della “5 YEARS SCHUBERTH STANDARD GUARANTEE”. Registrate il vostro CONCEPT su Internet all'indirizzo WWW.SCHUBERTH.COM entro 6 mesi dall'acquisto del casco per godere dei privilegi dell'estensione di garanzia.

Nel caso in cui sorgessero dei problemi con il prodotto, rivolgersi al proprio rivenditore specializzato o al relativo servizio di assistenza oppure contattare direttamente il nostro centro assistenza. In caso di restituzione, si prega di allegare una descrizione il più possibile dettagliata del problema. Qualora ancora non ci si fosse registrati per bene ciare della “5 YEARS SCHUBERTH STANDARD GUARANTEE”, allegare una copia della ricevuta d’acquisto.

Potete registrare il vostro casco seguendo questo QR-Code:

Il numero di serie è indicato sull'etichetta ECE (controllare nella Guida rapida del casco per sapere dove si trova).

K. PROTEZIONE DELL'AMBIENTE

Il simbolo del cestino barrato indica che questa apparecchiatura elettrica o elettronica non deve essere smaltita con i rifiuti domestici alla fine della sua vita utile, ma deve essere portata alla raccolta separata. Ci sono punti di raccolta gratuiti per i rifiuti di apparecchiature elettriche ed elettroniche nella vostra zona e, se necessario, altri punti di raccolta per il riutilizzo delle apparecchiature. Puoi ottenere gli indirizzi dalla tua città o dagli enti locali. Se le vecchie apparecchiature elettriche o elettroniche contengono dati personali, siete responsabili della loro cancellazione prima di restituirle. Se possibile, si prega di rimuovere le vecchie batterie o le batterie ricaricabili dal vecchio apparecchio prima di consegnarlo per lo smaltimento. Si prega di evitare il più possibile la generazione di rifiuti da apparecchiature elettriche o elettroniche, ad esempio dando la preferenza a prodotti con una vita utile più lunga o riutilizzando le vecchie apparecchiature elettriche invece di smaltirle.

L. COME CONTATTARCI

SEDE DELL'AZIENDA

Centralino

[phone]

Indirizzo

SCHUBERTH GmbH

Stegelitzer Straße 12

39126 Magdeburg

Germania

Internet

WWW.SCHUBERTH.COM

E-mail

[e-mail]

CONCEPT

MUCHAS GRACIAS POR SU CONFIANZA,
