MANUALE UTENTE X-300 Vevor
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

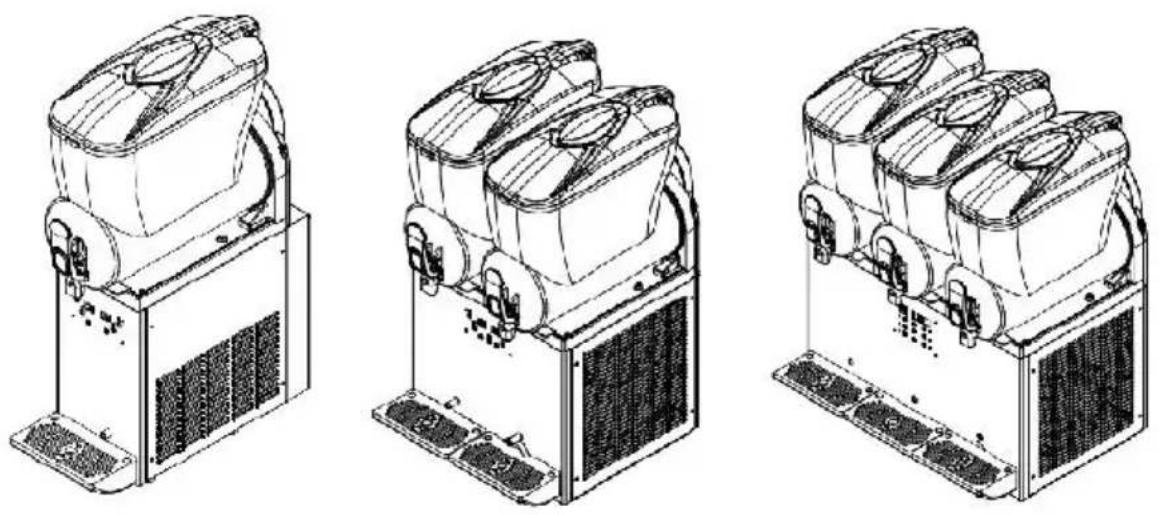

MACCHINA PER GRANITO
MODELLO: X-150 X-300 X-450
Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.
"Risparmia la metà", "Metà prezzo" o altre espressioni simili utilizzate solo da noi rappresentano una stima dei risparmi che potresti ottenere acquistando determinati strumenti con noi rispetto ai principali marchi top e non significa necessariamente coprire tutte le categorie di strumenti da noi offerti. Ti ricordiamo di verificare accuratamente quando effettui un ordine con noi se in realtà sei in risparmio metà rispetto ai marchi più importanti.
MODELLO: X-150 X-300 X-450
HAI BISOGNO DI AIUTO? CONTATTACI!
Hai domande sui prodotti? Hai bisogno di supporto tecnico? Non esitare a contattarci:
Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support
Queste sono le istruzioni originali, si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non informeremo più in caso di aggiornamenti tecnologici o software sul nostro prodotto.
 | Avvertenza: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni. |
 | ATTENZIONE: Modifiche o cambiamenti non espressame approvati dalla parte responsabile della conformità potreb invalidare il diritto dell'utente a utilizzare l'apparecchiatura Questo dispositivo è conforme alla Parte 15 delle Norm Il funzionamento è soggetto alle due condizioni seguent 1) Questo prodotto può causare interferenze dannose. 2) Questo prodotto deve accettare qualsiasi interferenza ricevuta, comprese le interferenze che potrebbero causa funzionamento indesiderato.AVVERTENZA: Modifiche o cambiamenti a questo prodono non espressamente approvati dalla parte responsabile de conformità potrebbero invalidare il diritto dell'utente a ut il prodotto.Nota: Questo prodotto è stato testato e ritenuto conform limiti per un dispositivo digitale di Classe B ai sensi o 15 delle Norme FCC. Questi limiti sono concepiti per una protezione ragionevole contro le interferenze dannos un'installazione residenziale.Questo prodotto genera, utilizza e può irradiare energia radiofrequenza e, se non installato e utilizzato in confo con le istruzioni, può causare interferenze dannose alle comunicazioni radio. Tuttavia, non vi è alcuna garanzia non si verifichino interferenze in una particolare installaz Se questo prodotto causa interferenze dannose alla rice radiofonica o televisiva, cosa che può essere determina accendendo e spegnendo il prodotto, si consiglia all'uter provare a correggere l'interferenza adottando una o più seguenti misure.Riorientare o riposizionare l'antenna ricevente.Aumentare la distanza tra il prodotto e il ricevitore.Collegare il prodotto a una presa su un circuito divequello a cui è collegato il ricevitore.• Per assistenza, consultare il rivenditore o un tecnico esperto. |
 | Questo prodotto è soggetto alle disposizioni della Diretti Europea 2012/19/CE. Il simbolo raffigurante un bidone spazzatura barrato indica che il prodotto richiede la rad differenziata nell'Unione Europea. Questo vale per il protutti gli accessori contrassegnati da questo simbolo. I p contrassegnati come tali non possono essere smaltiti conormali rifiuti domestici, ma devono essere consegnati a punto di raccolta per il riciclaggio di apparecchiature el ed elettroniche . |
1. Precauzioni generali di sicurezza
Si prega di leggere attentamente le presenti istruzioni prima di utilizzare il prodotto.
① Evitare di utilizzare il prodotto all'aperto. L'esposizione alla pioggia potrebbe potenzialmente causare perdite elettriche o scosse elettriche. ② Non posizionare mai il prodotto dove può bagnarsi o essere spruzzato d'acqua. Se il materiale isolante si danneggia, potrebbe causare perdite elettriche o persino la scossa elettrica. ③ Non spruzzare mai acqua direttamente sul prodotto. L'umidità sul prodotto potrebbe causare scosse elettriche o un cortocircuito. ④ Assicurati di non versare sostanze volatili o liquidi infiammabili nel/nei serbatoio/i del prodotto. Contenitori o aree in cui queste sostanze sono mantenute potrebbero provocare esplosioni o incendi. ⑤ Il prodotto deve essere installato solo da tecnici qualificati o da personale addetto alla manutenzione. Provandolo da soli potrebbe causare perdite di gas o liquidi, scosse elettriche o incendi. ⑥ Non inserire mai oggetti metallici come aghi di ferro o fili in qualsiasi presa d'aria del prodotto. Ciò potrebbe comportare scosse elettriche o lesioni personali da contatto accidentale con parti in movimento.
elettrica o lesioni personali da contatto accidentale con parti in movimento.
⑦ Assicurarsi di posizionare il prodotto su una superficie stabile e solida. Un terreno instabile potrebbe causare danni se il prodotto dovesse ribaltarsi o cadere.
⑧ Utilizzare sempre l'alimentatore designato indicato sul prodotto. L'uso di prese multiple potrebbe causare un incendio.
⑨ Assicurarsi di collegare saldamente il cavo di alimentazione, collegare la spina alla presa dopo aver rimosso la polvere. Prese impolverate o inserimenti impropri potrebbero causare un incendio.
⑩ Utilizzare una presa con messa a terra per evitare scosse elettriche. Se non è disponibile una presa di terra, il dispositivo di messa a terra deve essere assemblato da ingegneri e tecnici qualificati e la presa deve essere facilmente accessibile.
⑪ Evitare di utilizzare il prodotto in zone con alto contenuto di acido solforico, come le sorgenti termali, o in ambienti ad alta concentrazione salina come baie, poiché ciò potrebbe causare corrosione interna e potenziale guasto del prodotto.
⑫ Non danneggiare il circuito di raffreddamento.
⑬ Se si verifica un malfunzionamento del prodotto, scollegare la spina di alimentazione. Il funzionamento anomalo continuato può provocare scosse elettriche o incendi.
⑭ Evitare di danneggiare, elaborare, raggruppare, allungare, piegare o torcere con forza il cavo di alimentazione. Altrimenti, può causare danni, scosse elettriche o rischio di incendio.
⑮ Assicurarsi che non vi siano ostruzioni in prossimità dell'apparecchio ed evitare di bloccare le aperture di ventilazione.
⑯ Prima della pulizia, della manutenzione o dell'ispezione del prodotto, scollegare l'alimentazione per evitare scosse elettriche o lesioni personali.
⑰ Se alcuni modelli utilizzano refrigeranti combustibili e agenti schiumogeni infiammabili, occorre prestare attenzione per prevenire rischi di incendio. In caso di anomalie del prodotto, deve essere riparato da personale o istituzioni qualificate.
⑱ Questo prodotto non è destinato all'uso da parte di individui con
debolezze fisiche, risposte lente o disturbi mentali (compresi i bambini), a meno che non siano sotto la guida o la supervisione di un custode. I bambini devono essere sorvegliati per evitare che giochino con il prodotto.
2. Precauzioni di sicurezza elettrica
① Controllare l'intervallo di tensione consigliato dal marchio rinomato per la macchina per granite. Se la tensione di alimentazione non rientra nell'intervallo, si prega di acquistare un regolatore di tensione di oltre 200 W. ② Assicurarsi che la messa a terra sia corretta; evitare di collegare il filo di terra a un tubo dell'acqua o a un tubo del gas.
③ Per proteggere il compressore, attendere 10 minuti dopo un'interruzione di corrente prima di riavviare la macchina per granite.
④Evitare di utilizzare la stessa presa per altri apparecchi elettrici.
⑤Per cavi di alimentazione danneggiati, per prevenire pericoli, affidarsi al personale assegnato dal produttore o a professionisti qualificati per la sostituzione.
⑥Il sistema di controllo elettrico di questo prodotto funziona sopra i [limiti di sicurezza]; si prega di non accedere o toccare il sistema di controllo quando la macchina è in uso. Richiedere assistenza al produttore o a tecnici qualificati per la manutenzione.
3. Avvertenze
①Evitare di azionare il prodotto se c'è una perdita di gas nelle sue vicinanze. Scintille derivanti dallo scollegamento o dall'avvio/arresto della macchina potrebbero innescare un incendio. Togliere la corrente, aprire le finestre e consentire una corretta circolazione dell'aria in tali situazioni. ②Utilizzare sempre un dispositivo con spina con messa a terra per il prodotto, per prevenire scariche elettriche in caso di perdite.
③Evitare di utilizzare tubi dell'acqua come terminali di messa a terra poiché i tubi di plastica sono comunemente utilizzati nell'idraulica e potrebbero non garantire una corretta messa a terra.
④Non collegare a terra il prodotto attraverso tubi del gas, poiché ciò
può portare a rischi significativi.
⑤Non collegare mai a terra il prodotto tramite linee telefoniche o dispositivi di protezione contro i fulmini. Durante i temporali, il potenziale di generare correnti elevate rende questo metodo di messa a terra estremamente pericoloso. ⑥Quando si posiziona il prodotto in un ambiente umido, è essenziale installare un interruttore automatico e collegare a terra la macchina. L'interruttore automatico deve essere installato nel cavo di alimentazione. Per ulteriori indicazioni, è consigliabile chiedere consiglio al rivenditore o a un tecnico elettrico. ⑦Assicurarsi di installare un interruttore di disconnessione. ⑧Assicurarsi che nulla cada nella zona in cui è conservato il prodotto.
4. Condizioni ambientali
Questo prodotto è progettato in conformità alle seguenti condizioni:
①Destinato all'uso in ambienti interni. ②Operabile ad altitudini non superiori ai 2000 metri. ③Operando all'interno di un intervallo di temperatura ambiente da 10°C/50°F a 32°C/89,6°F. ④Quando la temperatura non è superiore a 31°C/87,8°F, l'umidità relativa massima è 80%. L'umidità relativa massima diminuisce linearmente con l'aumento della temperatura. ⑤La fluttuazione della tensione di alimentazione principale non deve superare ±10% della tensione nominale. ⑥In linea con il livello di installazione dell'apparecchiatura (sopra il livello di tensione) transitorio di sovratensione.
Questo apparecchio è utilizzato per scopi simili quali:
-La zona cucina di un negozio, un ufficio o altro posto di lavoro.
-Clienti di aziende agricole e alberghi, motel e residenze
- Ristorazione e simili applicazioni non al dettaglio.
5. Precauzioni per l'installazione
① Requisiti per trasporto e movimento:
Mantieni la scatola in posizione verticale e limita l'inclinazione a un massimo di 45°; evita di capovolgerla o di disporla orizzontalmente.
② Per utilizzare il prodotto correttamente e ottenere le migliori prestazioni, posizionalo in un ambiente che soddisfi le seguenti condizioni:
- Su una superficie solida e piana.
- Stare lontano da fonti di calore. Evita di posizionare la macchina vicino a fonti di calore, come fiamme a gas, poiché il calore può ridurre l'efficienza di raffreddamento della macchina.
- Evita la luce solare diretta. L'esposizione diretta alla luce solare può causare anomalie operative e ridurre la durata della macchina.
- In una zona asciutta. Tieni la macchina in un luogo asciutto ed evita di posizionarla vicino a zone umide, come rubinetti o lavandini.
CONSERVARE QUESTE ISTRUZIONI

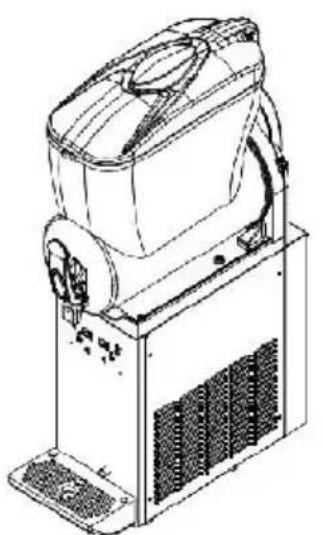

CONTENUTO DELLA CONFEZIONE
 |  | |

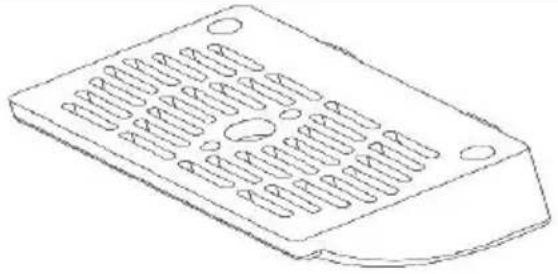

| Vassoio raccogligocce (1 per X-150, 2 per X-300, 3 per X-450) | Anello di tenuta di ricambio piccole dimensioni (1 per X-150, 2 per X-300, 3 X-450) | |
 |  | |
| Anello di tenuta di grandi dimensioni di ricambio (1 per X-150, 2 per X-300, 3 X-450) | Manuale utente | |
 | Spare Medium-sized Sealing Ring (1 for X-150, 2 for X-300, 3 for X | |

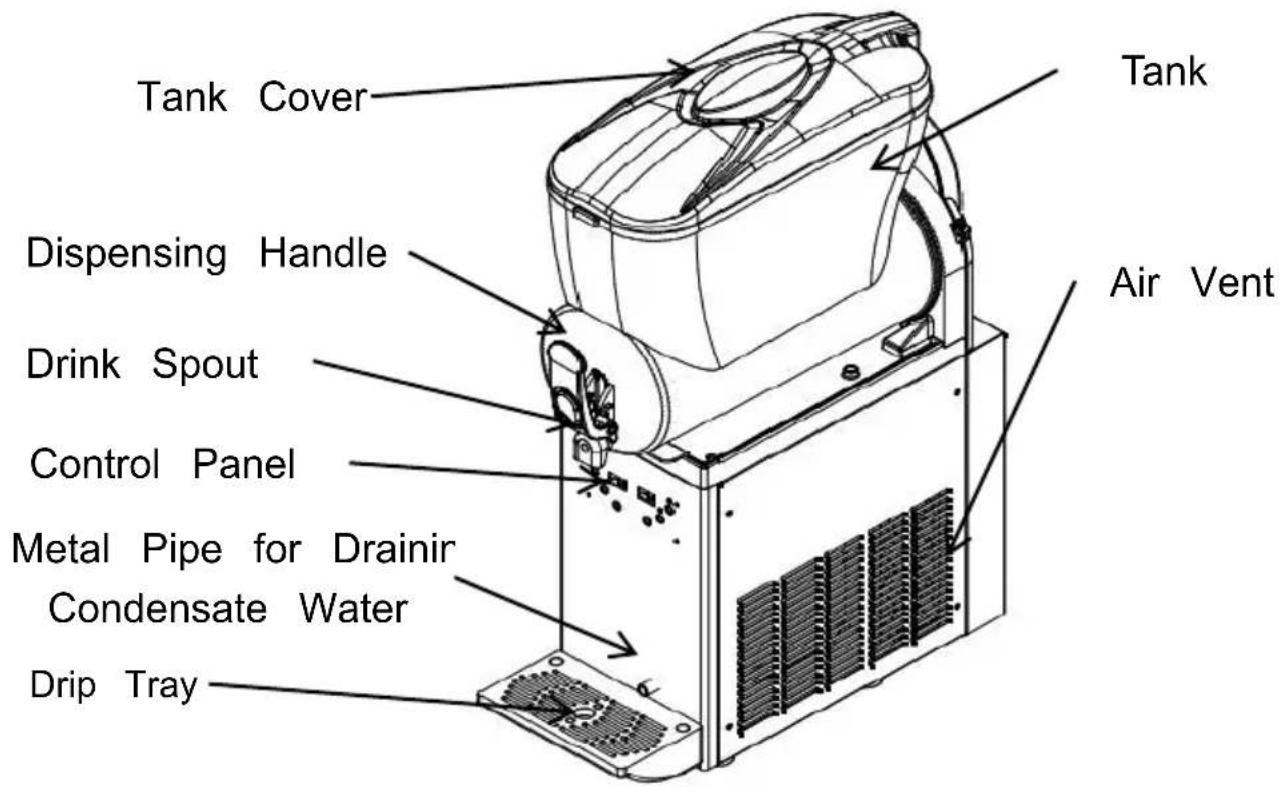

CONOSCI LA TUA MACCHINA PER SLUSH
1. X-150
| 1 Indicatore di miscelazione | 2 Pulsante di miscelazione | 3 Indicatore di raffreddamento |
| 4 Pulsante di raffreddamento | 5 Pulsante di impostazione | 6 Pulsante di regolazione |
| 7 Fanghiglia Creazione di pulsanti | 8 Preparazione della granita Indicatore | 9 Fulmini accesi/spenti Pulsante |
| 10 Indicatore luminoso | 11 Pannello LED sinistro | 12 Pannello LED destri |

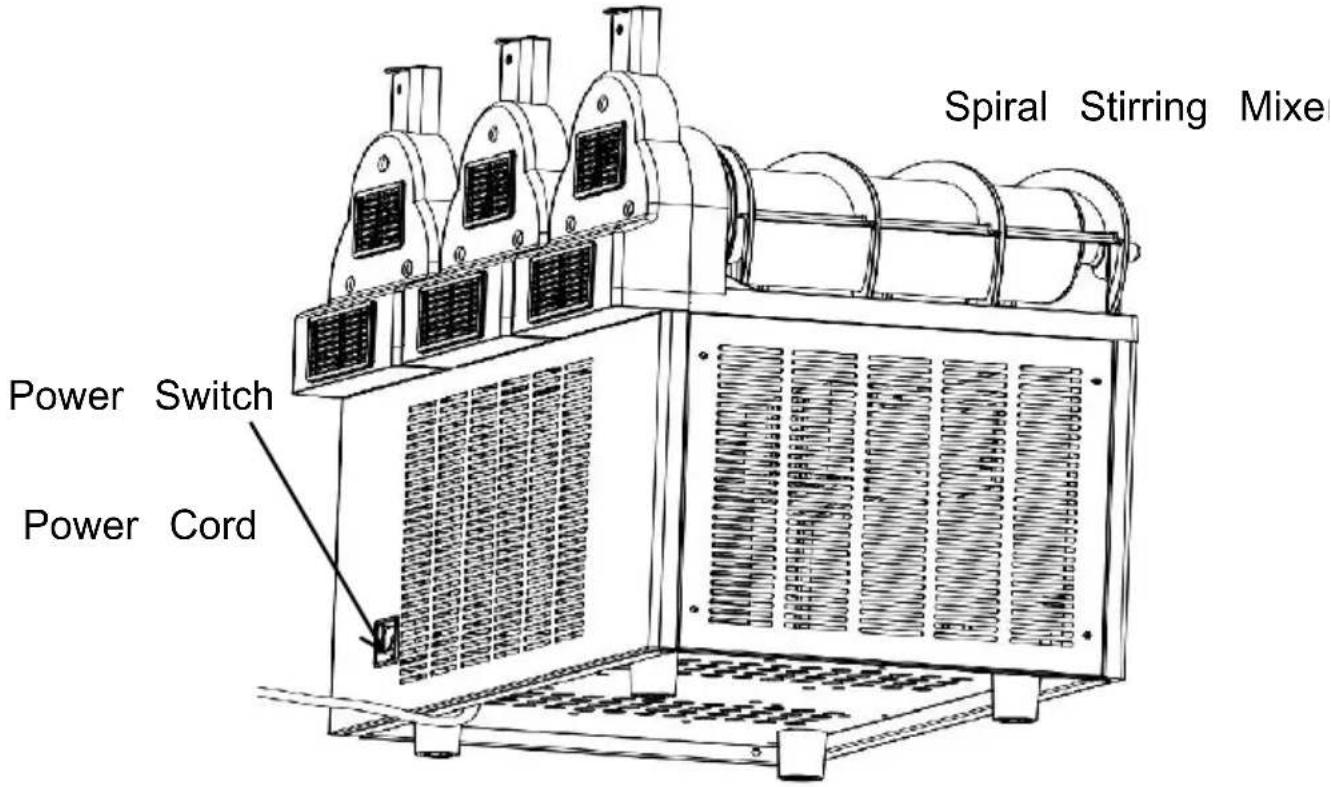

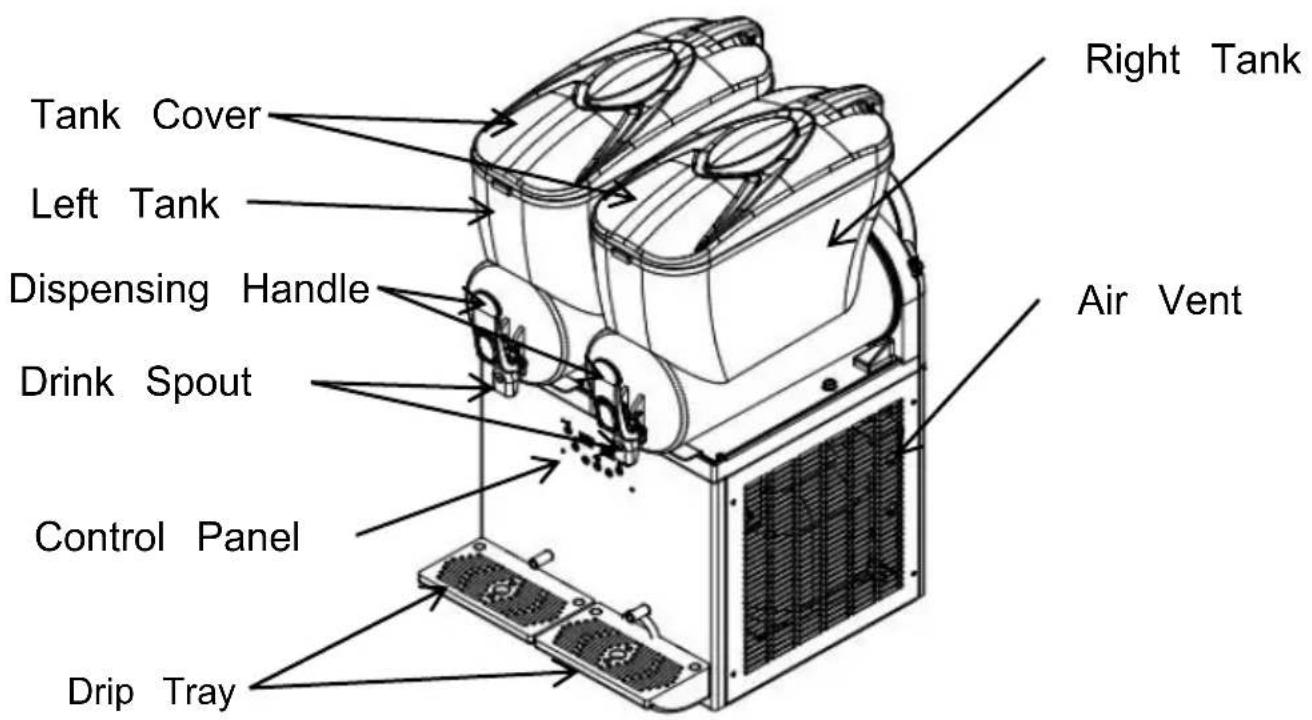

2. X-300
| 1 Indicatore di miscelazione per il serbatoio sinistro | 2 Miscelazione Pulsante per il serbatoio sinistro | 3 Indicatore di raffreddamento per entrambi i serbatoi |
| 4 Pulsante di raffreddamento per entrambi i serbatoi | 5 Pulsante di impostazione | 6 Indicatore luminoso |
| 7 Pulsante di accensione/spegnimento del fulmine | 8 Pulsante di regolazione | 9 Pulsante per produzione di granita per entrambi i serbatoi |
| 10 Indicatore di produzione di granita per entrambi i carri armati | 11 Pulsante di miscelazione per il carro armato giusto | 12 Indicatore di miscelazione per il carro armato giusto |
| 13 Pannello LED sinis | 14 Pannello LED destro | |
3. X-450
| 1 Pannello LED sinistro | 2 Pannello LED destro | 3 Indicatore di miscelazione per il serbatoio sinistro |
| 4 Indicatore di miscelazione per il serbatoio centrale | 5 Indicatore di miscelazione per il serbatoio giusto | 6 Pulsante di miscelazione per il serbatoio sinistro |
| 7 Pulsante di miscelazione per il serbatoio centrale | 8 Pulsante di miscelazione per il serbatoio destro | 9 Pulsante di impostazione |
| 10 Pulsante di regolazione + | 11 Pulsante di regolazione - | 12 Pulsante di accensione/spegnimento del fulmine |
| 13 Pulsante di raffreddamento per tre serbatoi | 14 Pulsante per l produzione di granita per tre serbatoi | 15 Indicatore luminoso |
| 16 Indicatore di raffreddamento per tre serbatoi | 17 Indicatore di produzione di granita per serbatoi | |
PREPARAZIONE
- All'arrivo della macchina per il ghiaccio, rimuovere tutto il materiale di imballaggio e posizionarla su una superficie piana e livellata. Lasciarla riposare per 24 ore per consentire all'olio lubrificante del compressore di depositarsi prima dell'uso. In caso contrario, il compressore potrebbe danneggiarsi facilmente.
*Assicurarsi che la macchina per il ghiaccio sia posizionata su una superficie piana.

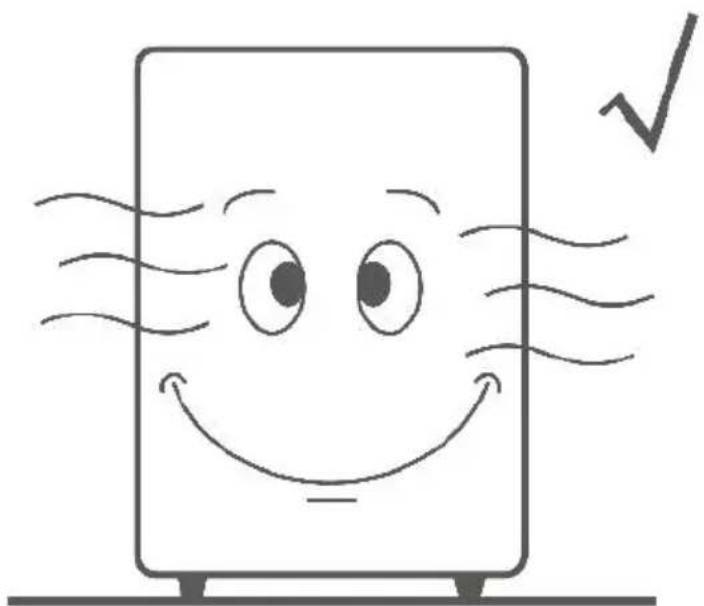

*Posizionare la macchina in una stanza ben ventilata per facilitare la circolazione dell'aria per il suo sistema di raffreddamento.

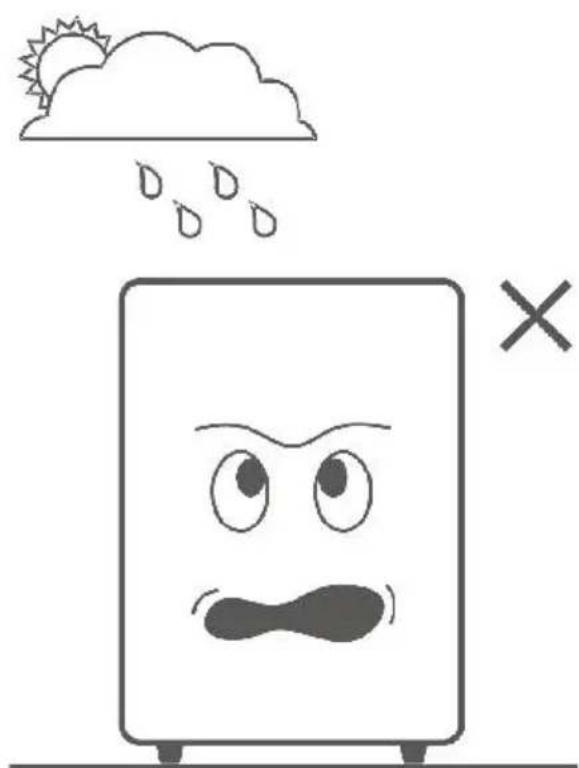

*Evitare l'esposizione alla luce solare diretta, alla pioggia, a temperature estreme o a fonti di calore.

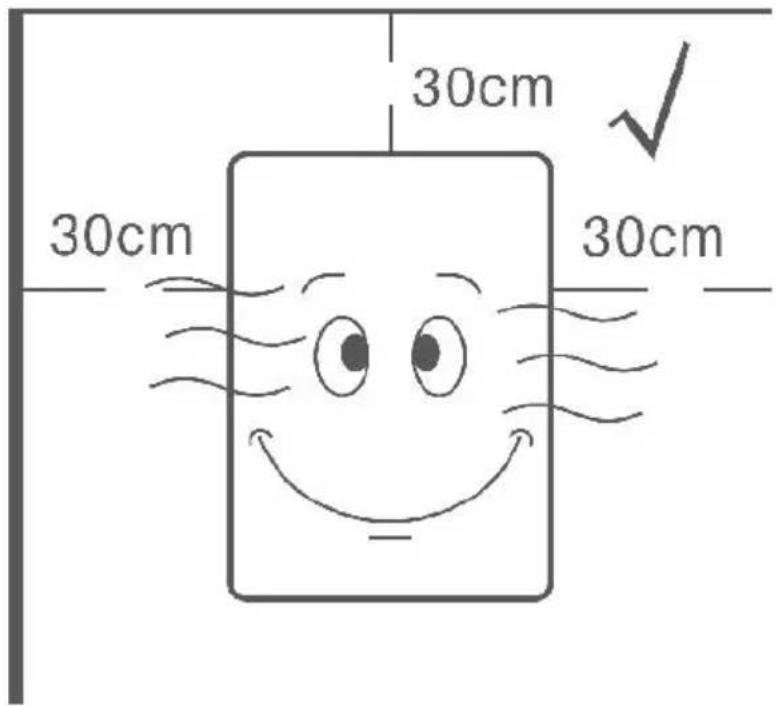

*Mantenere almeno 30 cm di spazio attorno a tutti i lati della macchina per una corretta ventilazione.

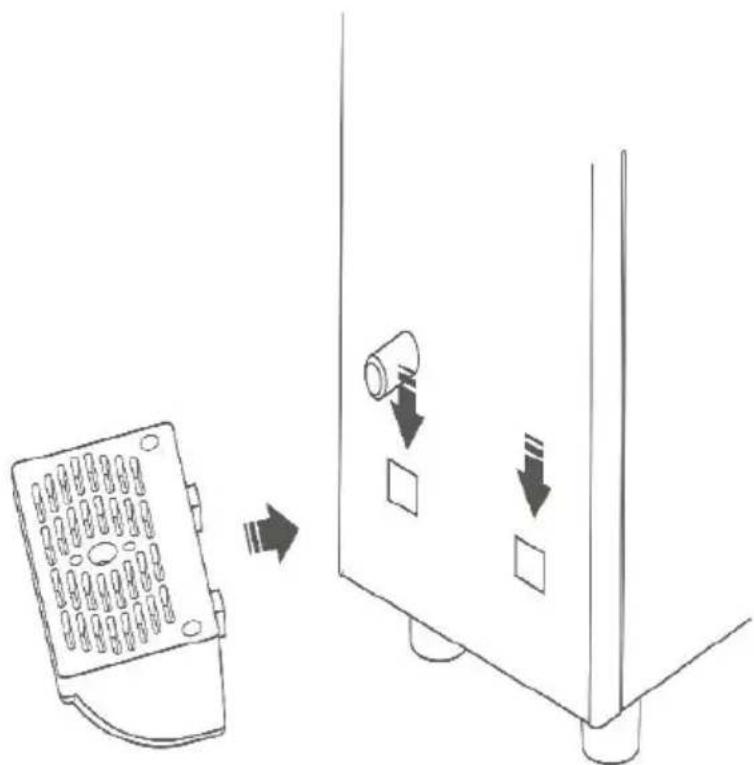

- Installare il vassoio raccogligocce nelle apposite fessure della macchina per il ghiaccio.
- Pulire la macchina per le granite prima dell'uso iniziale.

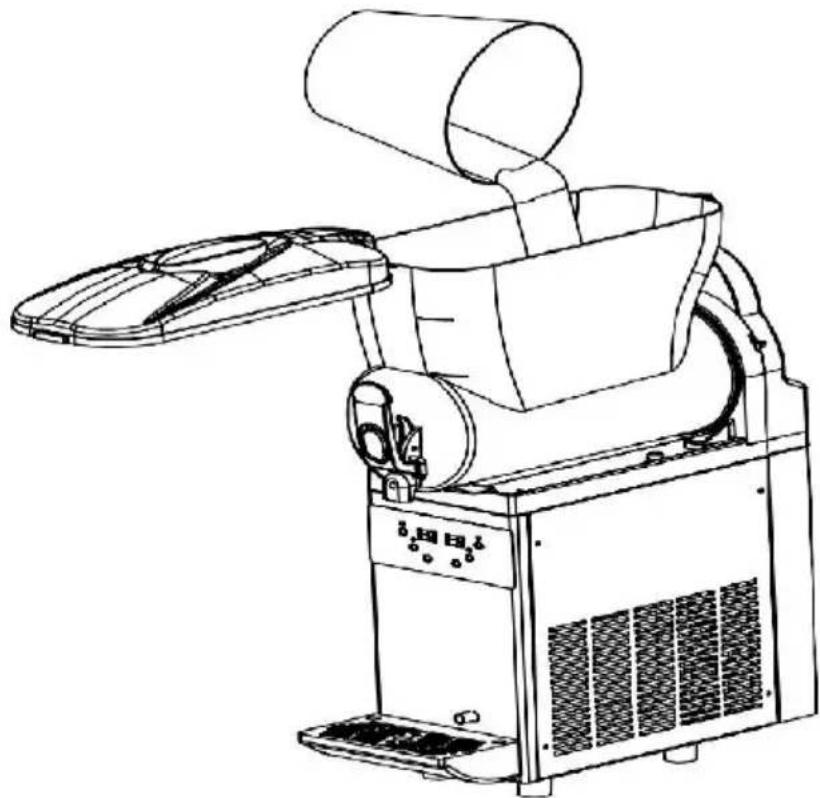

Fase 1:

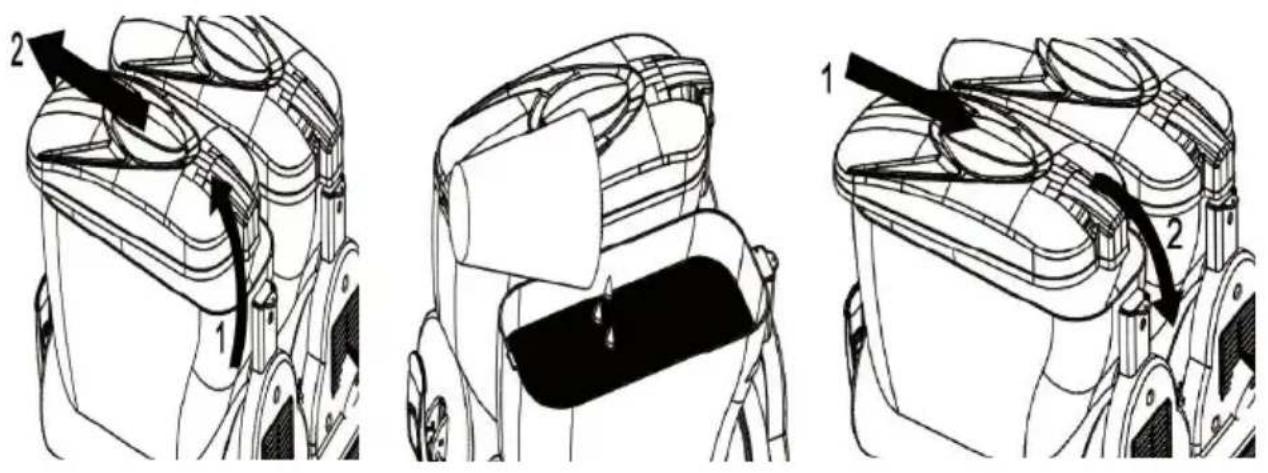

Aprire il coperchio del serbatoio, versare una quantità adeguata di acqua più detergente nel serbatoio utilizzando un contenitore, e chiudere saldamente il coperchio del serbatoio. Assicurarsi che il livello dell'acqua non superi il livello massimo indicato sul serbatoio.
Fase 2:

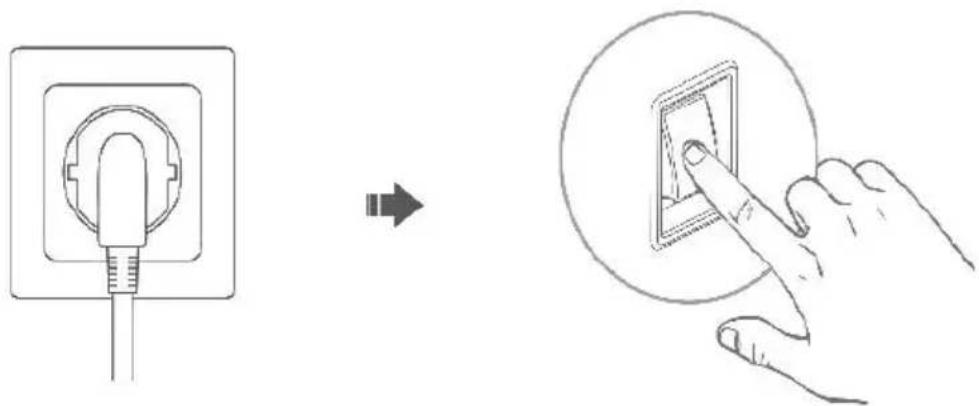

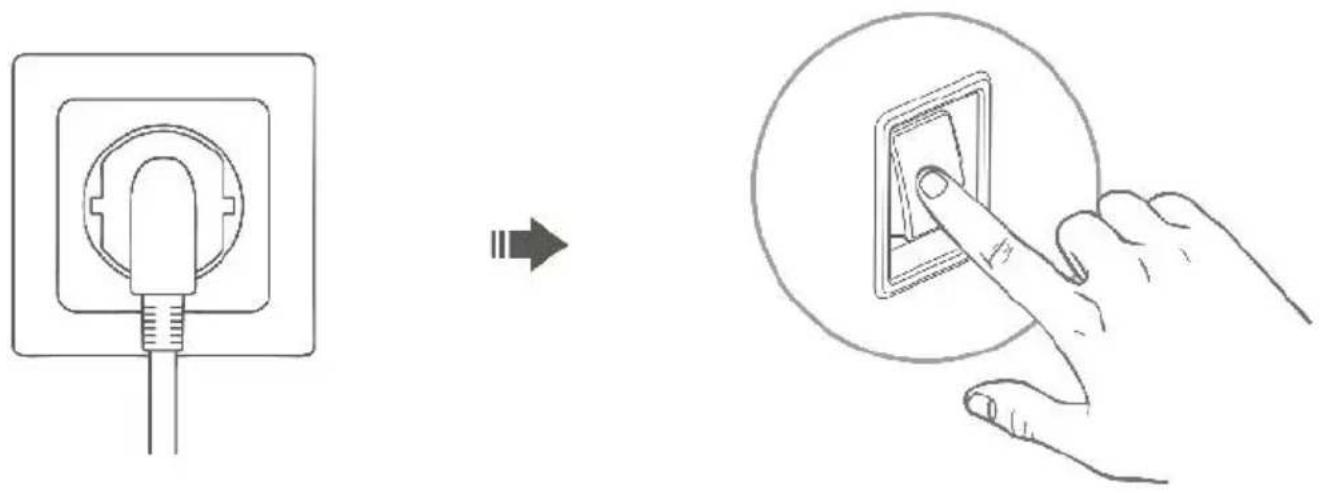

Collegare il cavo di alimentazione della macchina per il ghiaccio e accendere l'interruttore di alimentazione.

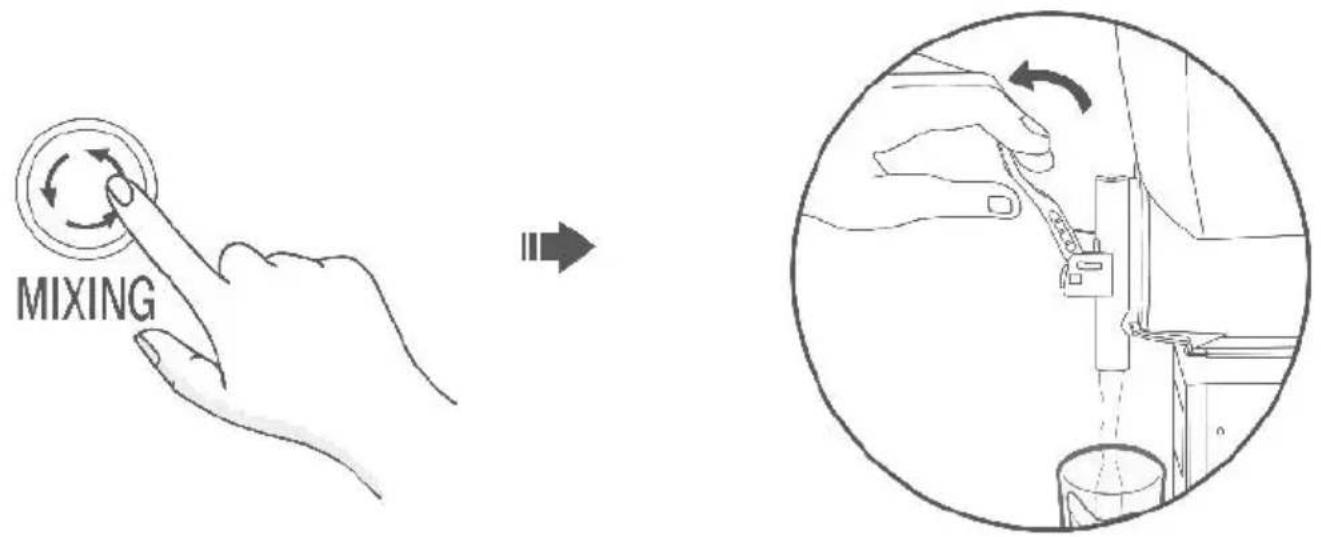

Premere il pulsante di miscelazione per consentire alla macchina di
mescolare per circa 5 minuti. Poi utilizzare un contenitore per drenare l'acqua tirando la maniglia di erogazione.
★ Suggerimenti:
* Evitare di versare acqua direttamente sulla macchina per evitare danni. * Se la macchina resta inutilizzata per un periodo prolungato, eseguire il ciclo di pulizia almeno 6 ore al mese.
Fase 4:
Spegnere l'interruttore di alimentazione e scollegare la macchina per renderla pronta per la preparazione di granite.
Nota:
Ripetere i passaggi da 1 a 4 almeno 2-4 volte per pulire a fondo la macchina per la fanghiglia.
GUIDA OPERATIVA
Non accendere mai la macchina per il ghiaccio prima di aver versato ingredienti nel/nei serbatoio/i.
1.X - 1 5 0
Preparazione degli ingredienti

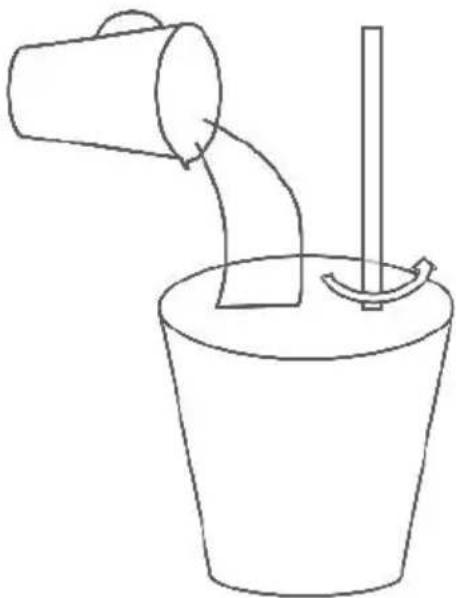

Fase 1:

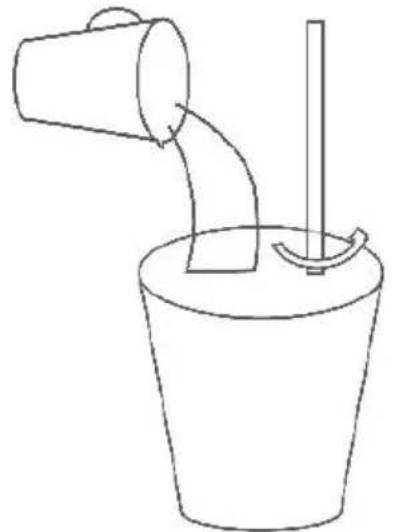

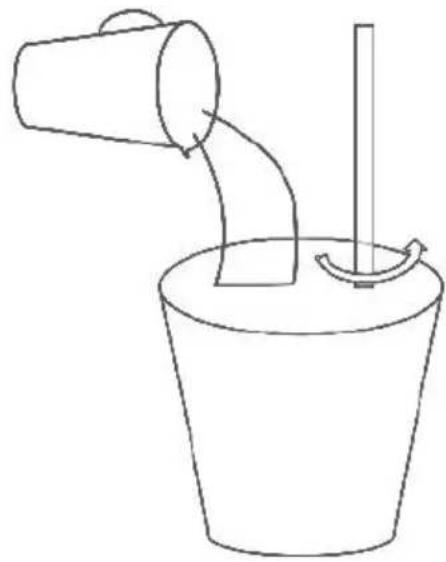

Diluire il concentrato come da istruzioni del produttore in un contenitore adatto. Assicurarsi un contenuto minimo di zucchero del 13% per prevenire potenziali danni alla macchina.
Aprire il coperchio del serbatoio, versare il concentrato diluito nel serbatoio (livello minimo 5,5 L), e chiudere saldamente il coperchio.
1. Versare il concentrato solo quando la macchina è spenta e scollegata. 2. Evitare di versare liquidi caldi che superano i 24°C/75,2°F nel serbatoio. 3. Mantenere il volume del liquido entro i livelli minimo e massimo indicati sul serbatoio. 4. Evitare di inserire parti del corpo nella macchina mentre è in funzione. Collegamento elettrico
Inserire il cavo di alimentazione in una presa adatta, quindi accendere l'interruttore di alimentazione. I pannelli LED indicheranno l'attuale temperatura.

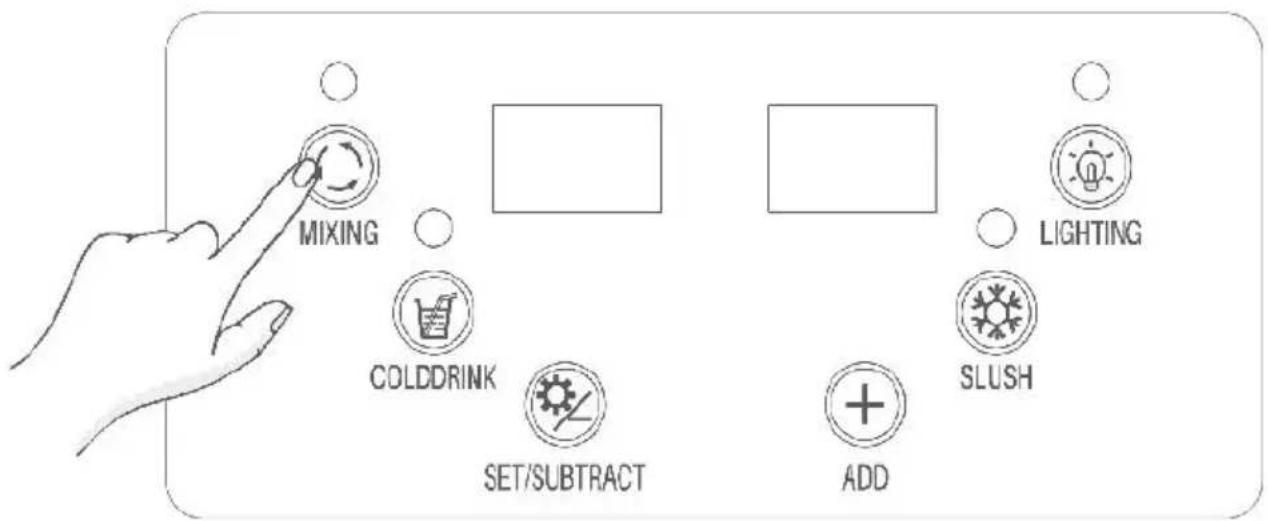

Funzione di miscelazione (da fare assolutamente)
Premere il pulsante MIXING sul pannello di controllo per avviare la miscelazione degli ingredienti all'interno del serbatoio.

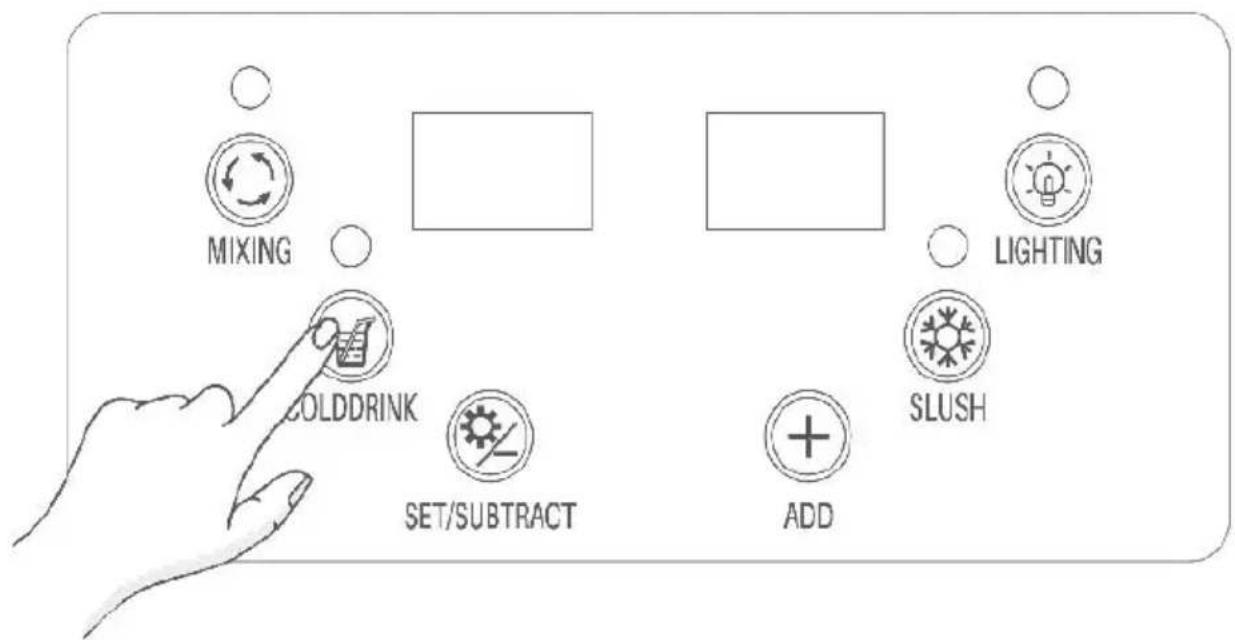

Funzione di raffreddamento
Una volta attivata la funzione di miscelazione, premere il pulsante COLDDRINK per raffreddare gli ingredienti.

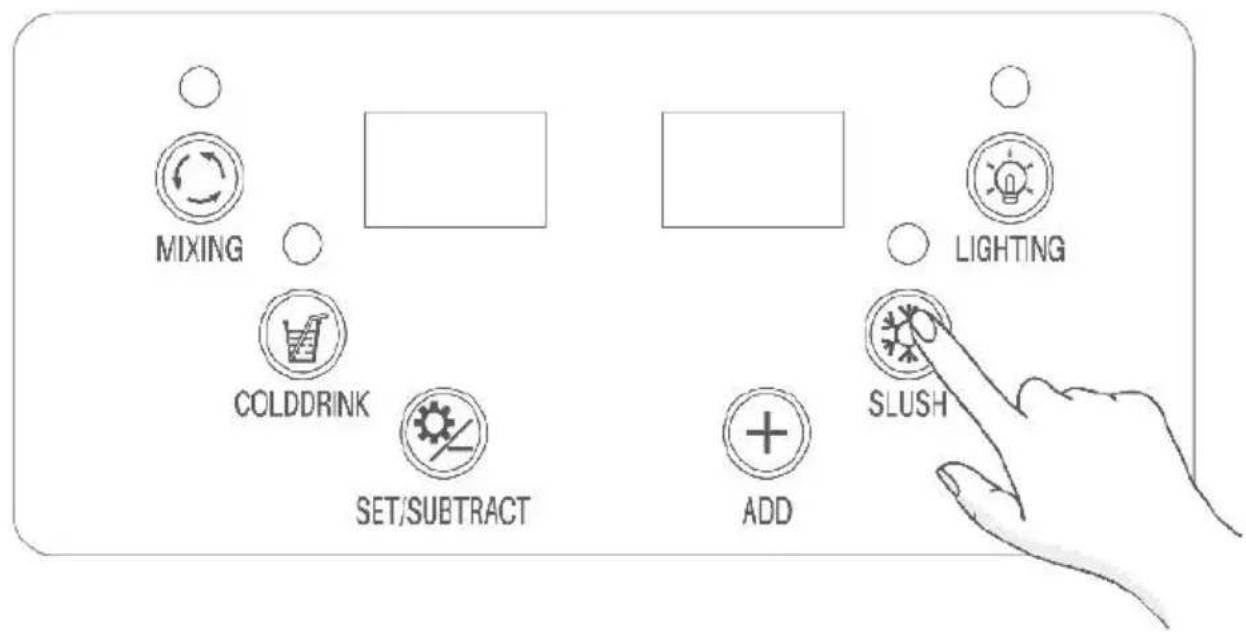

Funzione di preparazione della granita
Mentre la funzione di miscelazione è attiva, premere il pulsante SLU: per creare la granita desiderata.

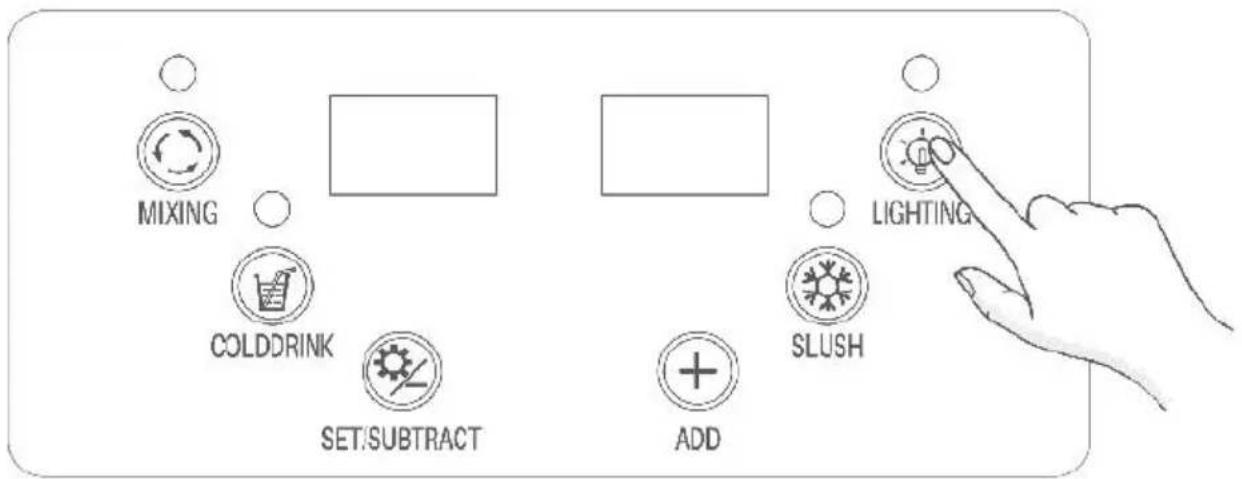

Controllo dell'illuminazione
Premere brevemente il pulsante ILLUMINAZIONE per attivare/disattivare l'illuminazione del serbatoio.

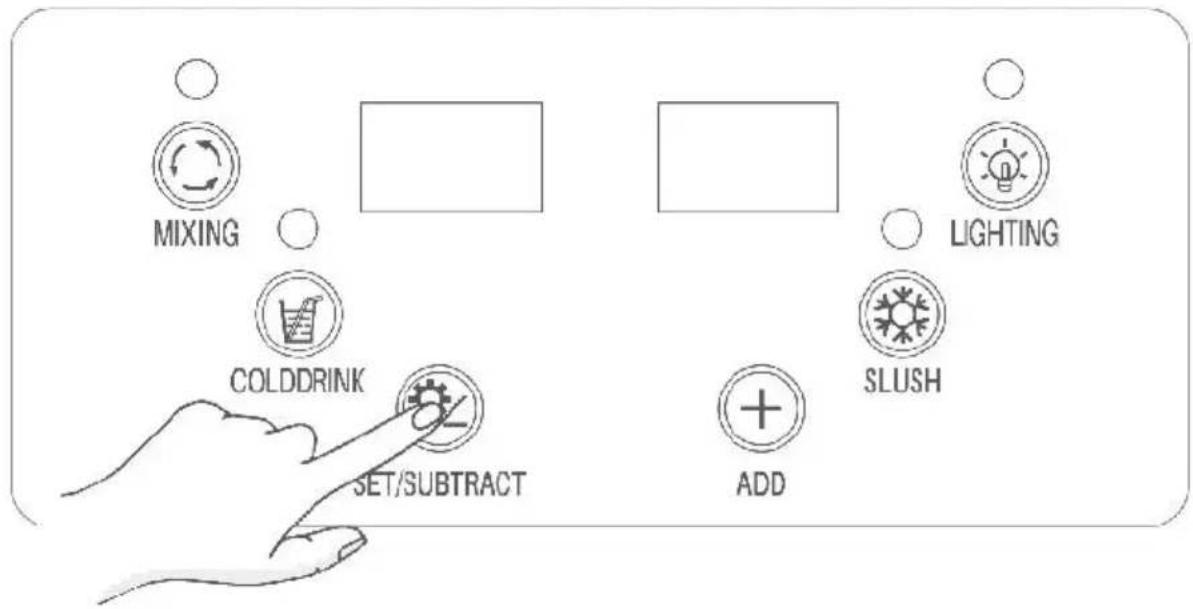

Impostazioni
Premere il pulsante SET/SUBTRACT per accedere alle impostazioni dei parametri.
- Se il LED sinistro del pannello visualizza SL1, rappresenta l'impostazione della temperatura del fango per il serbatoio. Utilizzare il pulsante ADD o SET/SUBTRACT per regolare la temperatura (la temperatura predefinita è -2°C/28,4°F, e viene visualizzata sul pannello LED destro) per la preparazione di granite.
- Se il LED sinistro del pannello mostra Cd1, rappresenta l'impostazione
della temperatura di raffreddamento per il serbatoio. Utilizzare il pulsante ADD o SET/SUBTRACT per regolare la temperatura (l'impostazione predefinita della temperatura è 5°C/41°F, e viene visualizzata sul pannello LED destro) per preparare bevande fredde.
★ Suggerimenti:
① L'attivazione di una funzione illuminerà l'indicatore corrispondente. ② Quando la funzione di preparazione della granita è attiva, l'indicatore può visualizzare due stati: Acceso fisso: il compressore della macchina è in funzione.
Lampeggiante: il compressore della macchina è spento.
Entrambi gli stati sono normali.
Prendi una bevanda fredda o una granita.
Per dispensare la tua bevanda fredda o granita, semplicemente tira o spingi la maniglia di erogazione.
Preparazione degli ingredienti

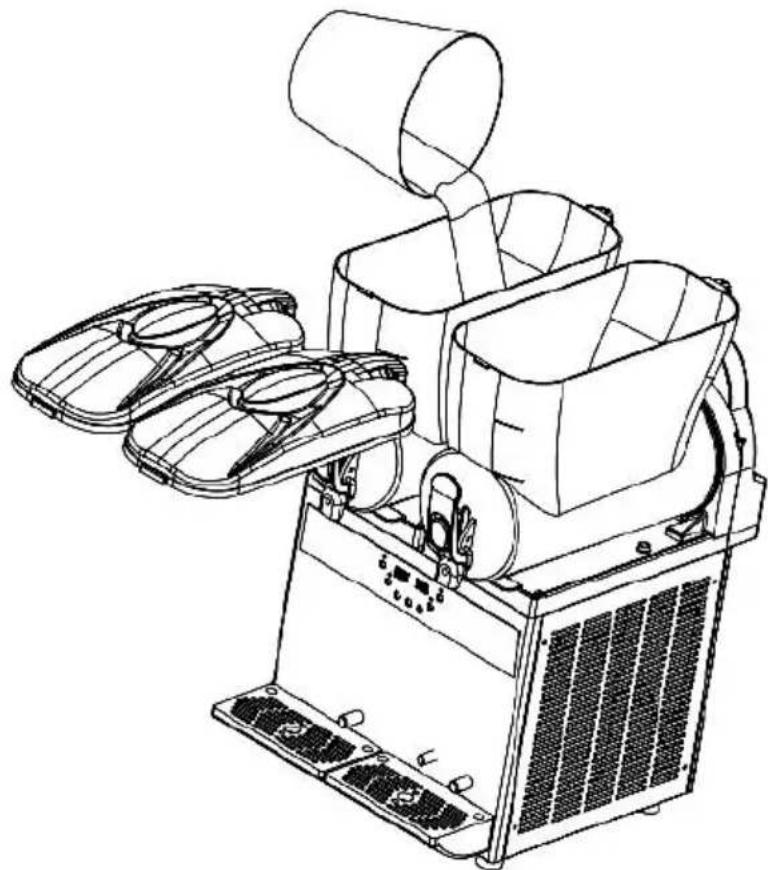

Fase 1:
Diluire il concentrato come da istruzioni del produttore in un contenitore adatto. Assicurare un minimo contenuto di zucchero del 13% per prevenire potenziali danni alla macchina.
Apri entrambi i coperchi del serbatoio, versa il concentrato diluito nel serbatoio (livello minimo 5,5 L) e chiudi bene i coperchi.
① Versare il concentrato solo quando la macchina è spenta o scollegata. ② Evitare di versare liquidi caldi oltre i 24°C/75,2°F nei serbatoi. ③ Mantenere il volume del liquido entro i livelli minimo e massimo indicati sui serbatoi. ④ Evitare di inserire parti del corpo nella macchina mentre è in funzione.

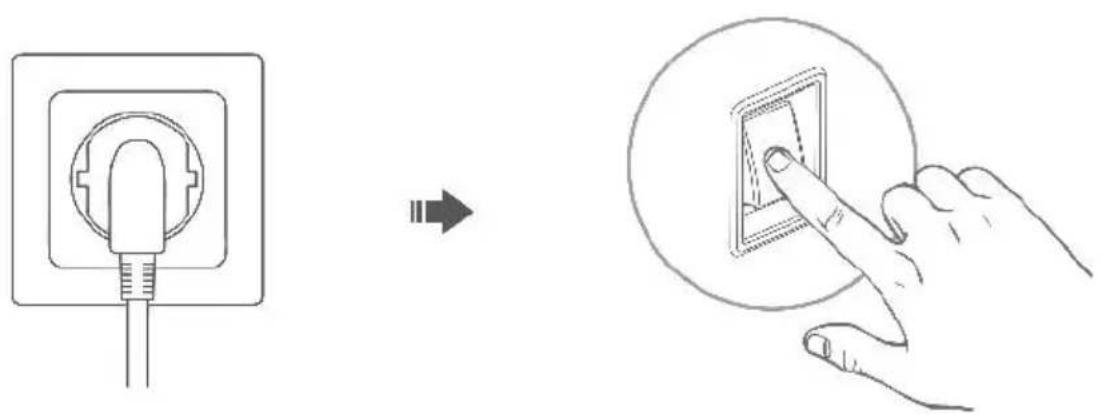

Collegamento elettrico
Inserire il cavo di alimentazione in una presa adatta, quindi accendere l'interruttore di alimentazione. I pannelli LED indicheranno la temperatura corrente nei serbatoi.

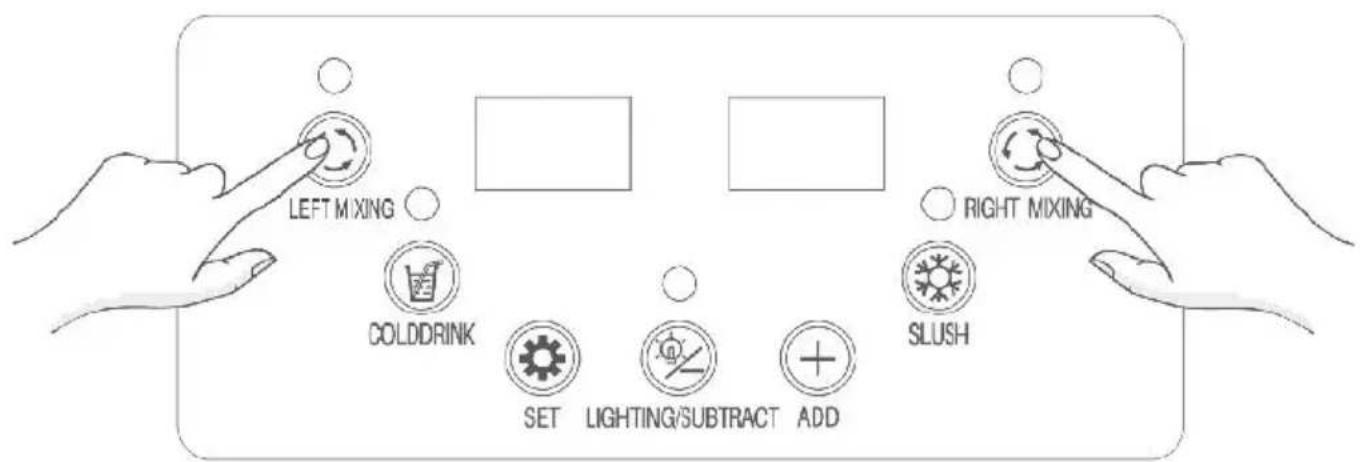

Funzione di miscelazione (da fare assolutamente)
Premere i pulsanti di miscelazione sul pannello di controllo per avviare la miscelazione degli ingredienti in entrambi i serbatoi.

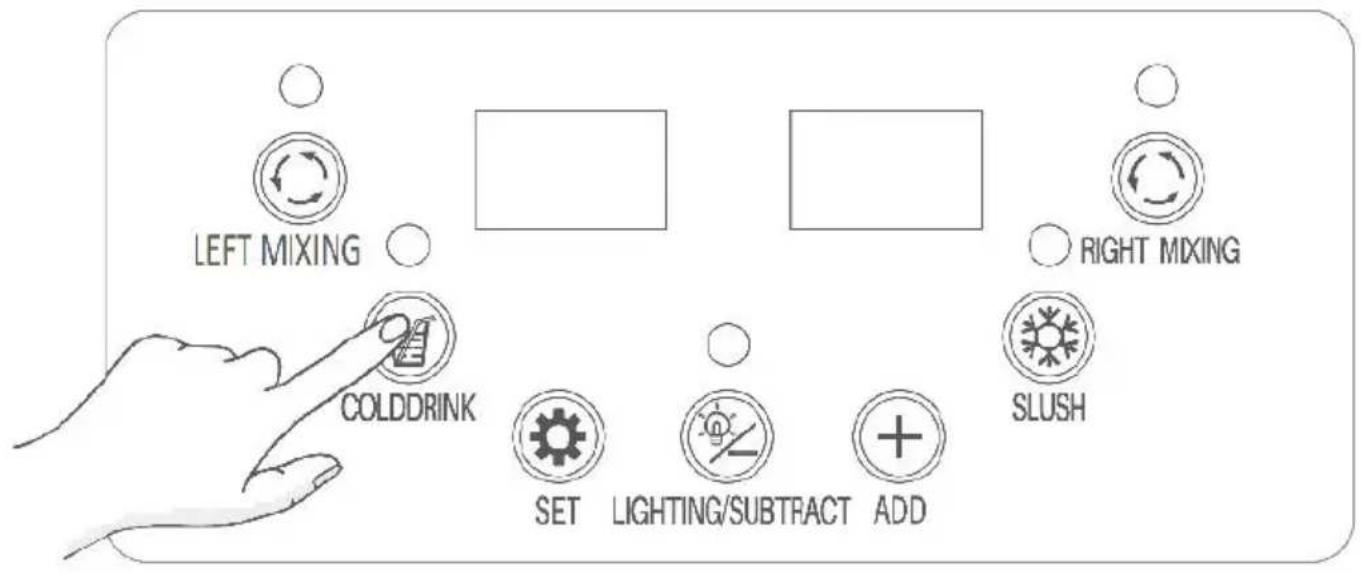

Funzione di raffreddamento
Una volta attivata la funzione di miscelazione, premere il pulsante COLDDRINK per raffreddare gli ingredienti in entrambi i serbatoi.

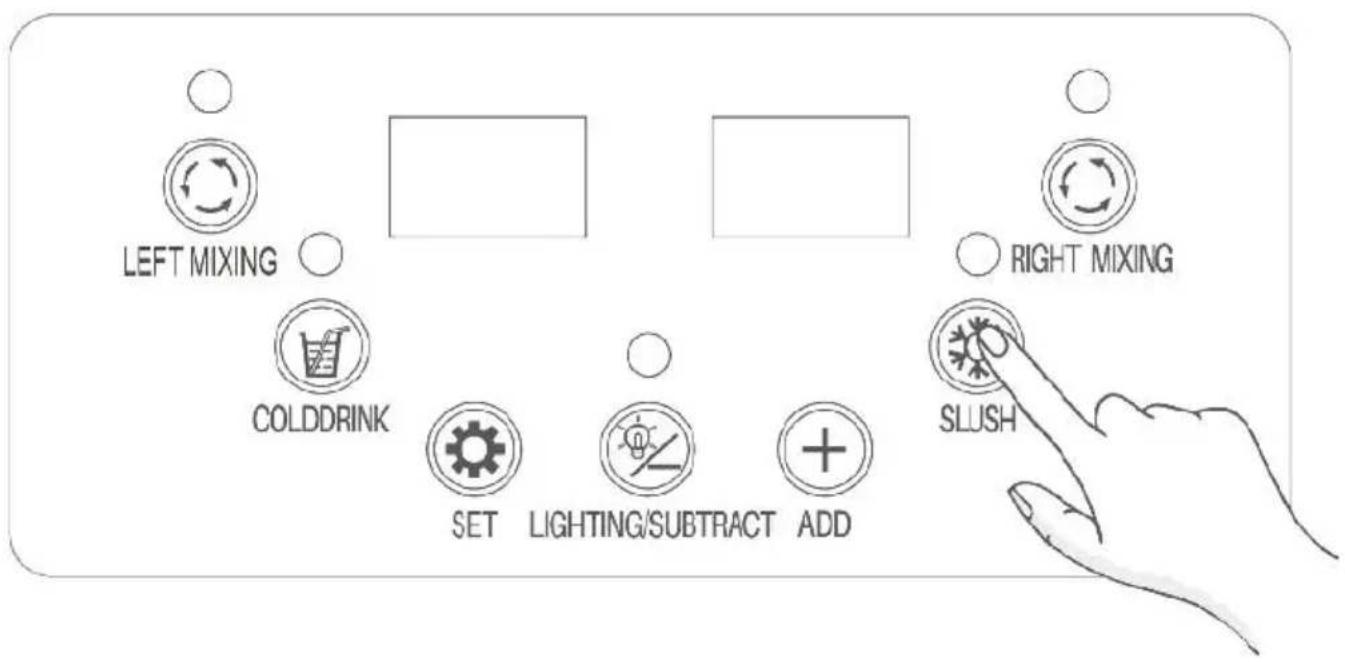

Funzione di preparazione della granita
Mentre la funzione di miscelazione è attiva, premere il pulsante SLUSH per creare la granita secondo necessità.

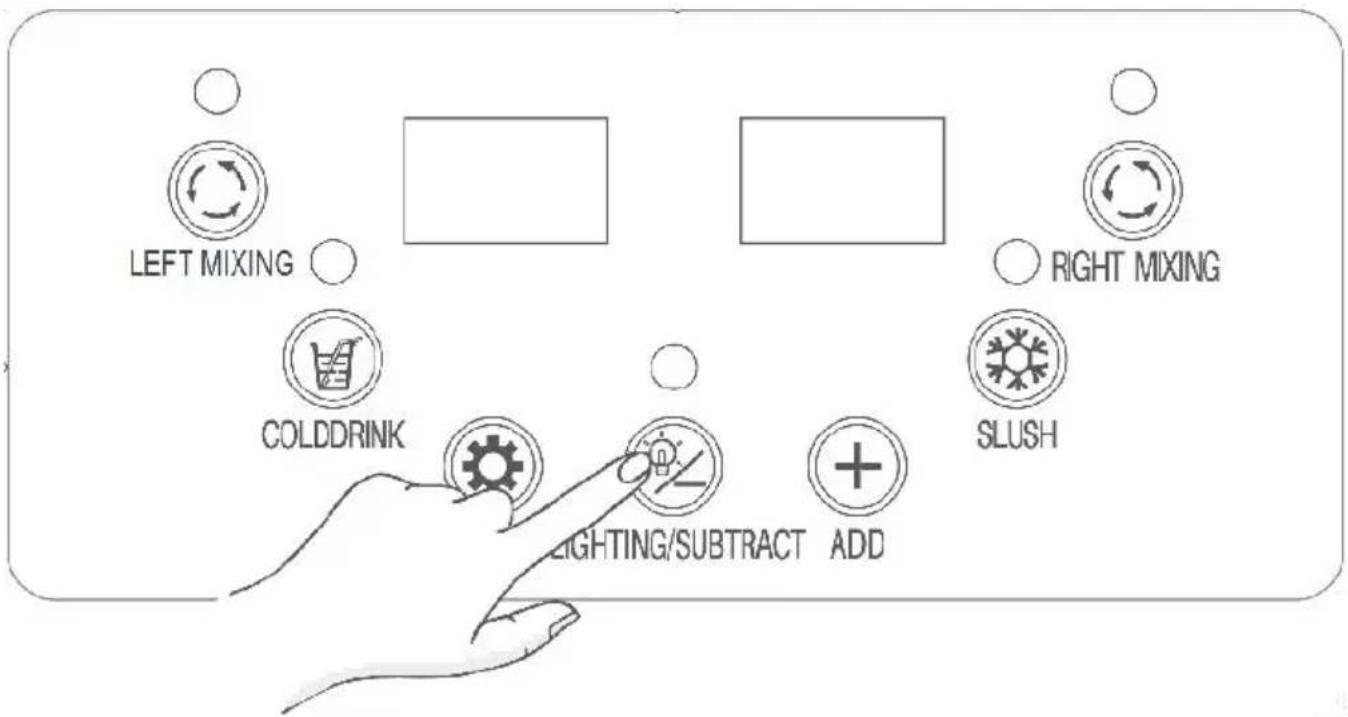

Controllo dell'illuminazione
Premere brevemente il pulsante ILLUMINAZIONE/SOTTOSTRATO per attivare o disattivare l'illuminazione dei serbatoi.

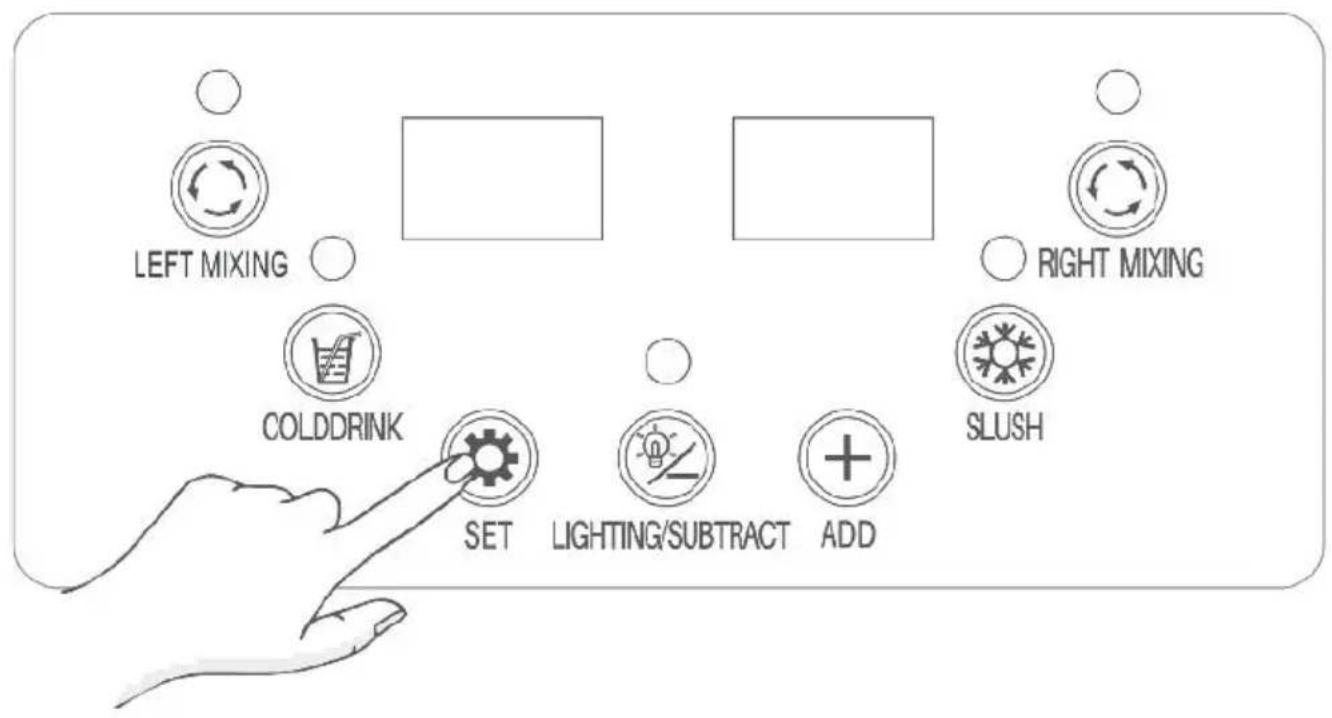

Impostazioni
Premere il pulsante SET per accedere alle impostazioni della temperatura delle bevande fredde e del ghiaccio tritato.
- Se il LED sinistro del pannello visualizza SL1, indica l'impostazione della
temperatura del ghiaccio tritato per il serbatoio sinistro. Utilizzare il pulsante AGGIUNGERE o ILLUMINAZIONE/SOTTRAI per regolare la temperatura (la temperatura predefinita è -2°C/28,4°F, e viene visualizzata sul pannello LED destro) per la preparazione di granite.
- Se il LED sinistro del pannello visualizza Cd1, indica l'impostazione della temperatura di raffreddamento per il serbatoio sinistro. Utilizzare il pulsante ADD ILLUMINAZIONE/SOTTRAI per regolare la temperatura (la temperatura predefinita è 5°C/41°F, e viene visualizzata sul pannello LED destro) per preparare bevande fredde.
- Se il LED sinistro del pannello visualizza SL2, indica l'impostazione della temperatura del ghiaccio per il serbatoio destro. Usare il pulsante AGGIUNGERE ILLUMINAZIONE/SOTTRAI per regolare la temperatura (la temperatura predefinita è -2°C/28,4°F, ed è visualizzata sul pannello LED destro) per la preparazione della granita.
- Se il LED sinistro del pannello visualizza Cd2, indica l'impostazione della temperatura di raffreddamento per il serbatoio destro. Utilizzare il pulsante ADD ILLUMINAZIONE/SOTTRAI per regolare la temperatura (la temperatura predefinita è 5°C/41°F e viene visualizzata sul pannello LED destro) per preparare bevande fredde.
★Suggerimenti:
① L'attivazione di una funzione illuminerà l'indicatore corrispondente. ② Quando la funzione di preparazione della granita è attiva, l'indicatore visualizza due stati.
Acceso fisso: il compressore della macchina è in funzione.
Lampeggiante: il compressore della macchina è spento.
Entrambi gli stati sono normali.

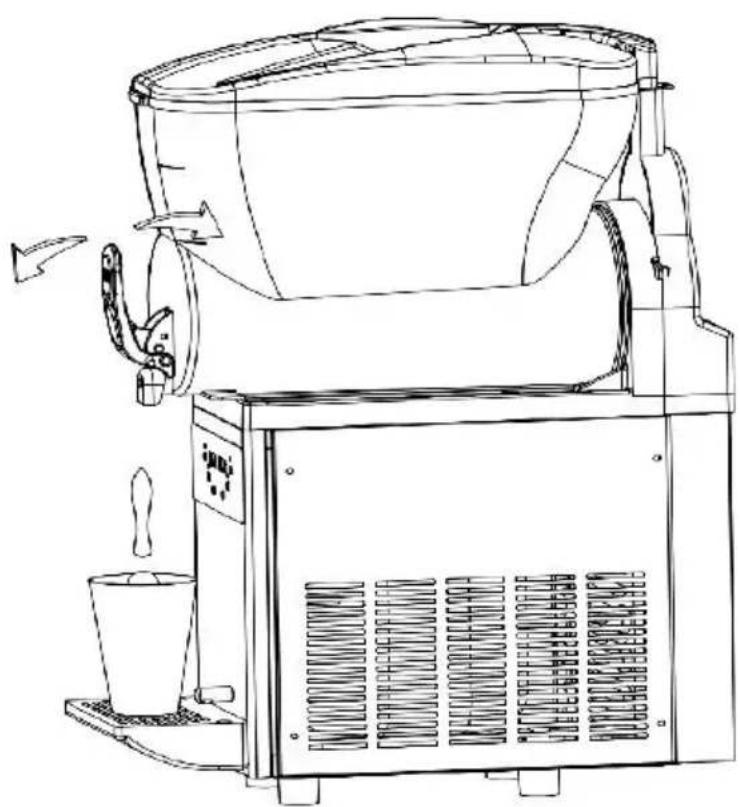

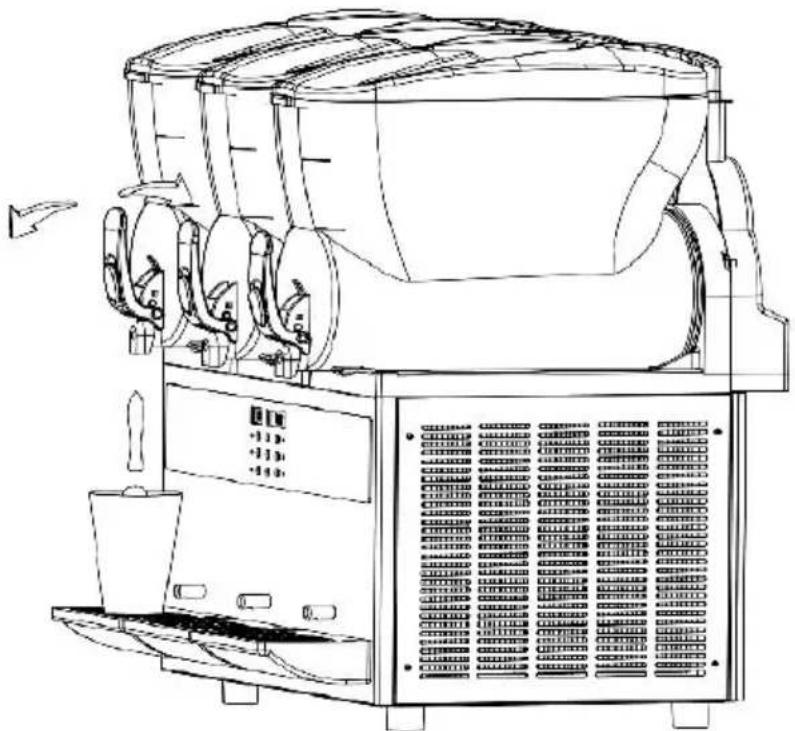

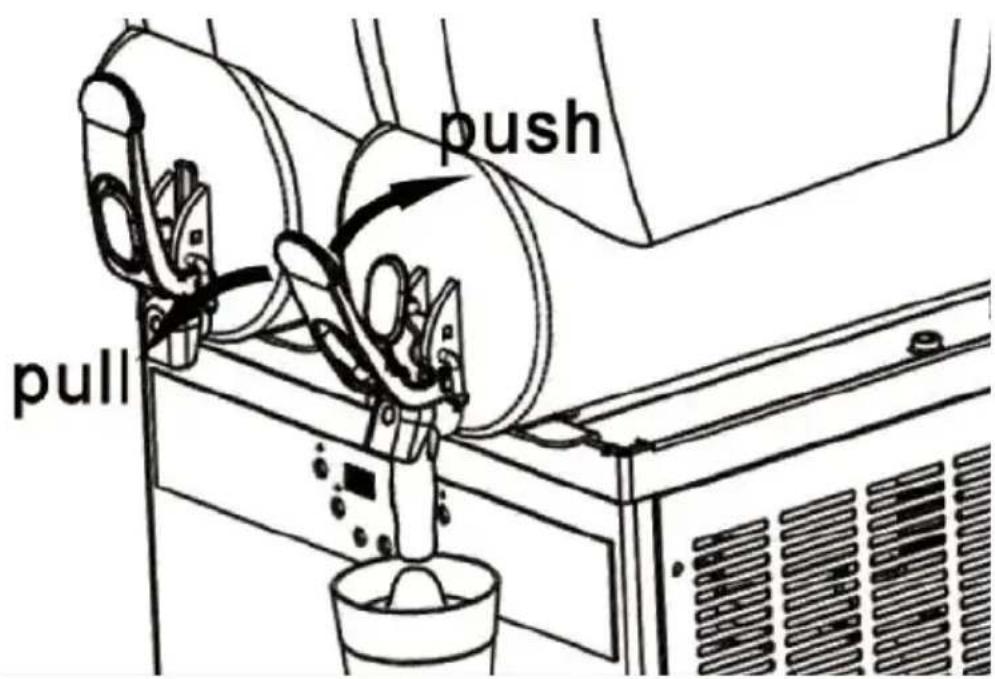

Prendi una bevanda fredda o granita
Per erogare la tua bevanda fredda o granita, basta tirare o spingere le maniglie di erogazione.
Preparazione degli ingredienti
Fase 1:
Diluire il concentrato come da istruzioni del produttore in un contenitore adatto. Assicurarsi un contenuto minimo di zucchero del 13% per prevenire potenziali danni alla macchina.

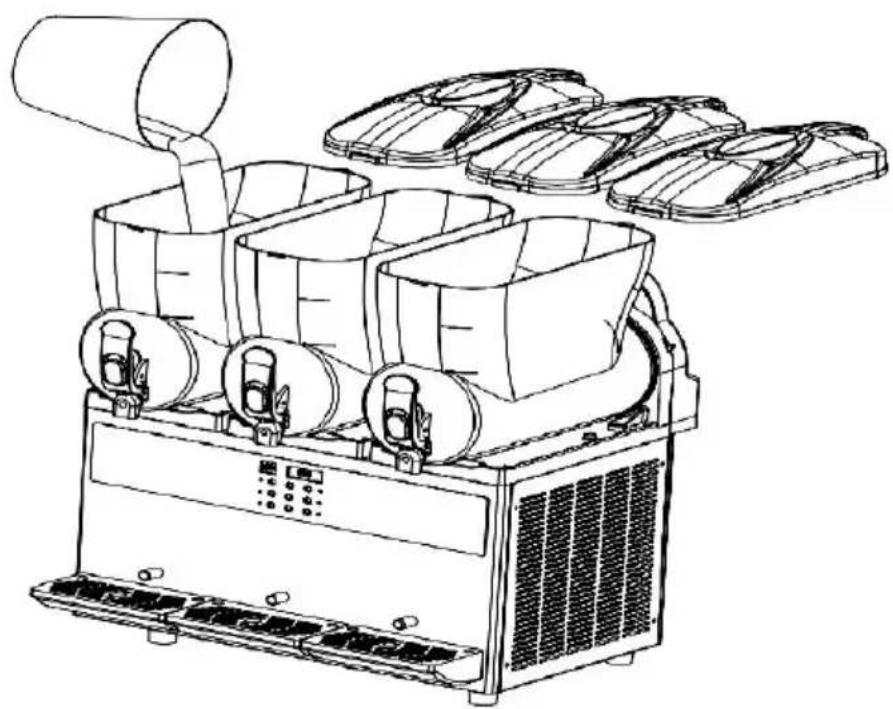

Aprire i coperchi dei serbatoi e versare il concentrato diluito in ogni serbatoio (livello minimo 5,5 l). Quindi chiudere saldamente i coperchi dei serbatoi.
① Versare la concentrazione nei serbatoi solo a macchina spenta o scollegata.
② Non versare liquidi caldi che superano i 24°C/75,2°F nei serbatoi. ③ Il volume del liquido deve essere compreso tra i livelli minimo e massimo indicati sui serbatoi. ④ Non mettere mai la tua mano, le tue dita o qualsiasi parte del corpo nella macchina quando funziona.
Collegamento elettrico
Inserire il cavo di alimentazione in una presa appropriata, quindi accendere l'interruttore di alimentazione. I pannelli LED indicheranno la corrente temperatura nei serbatoi.

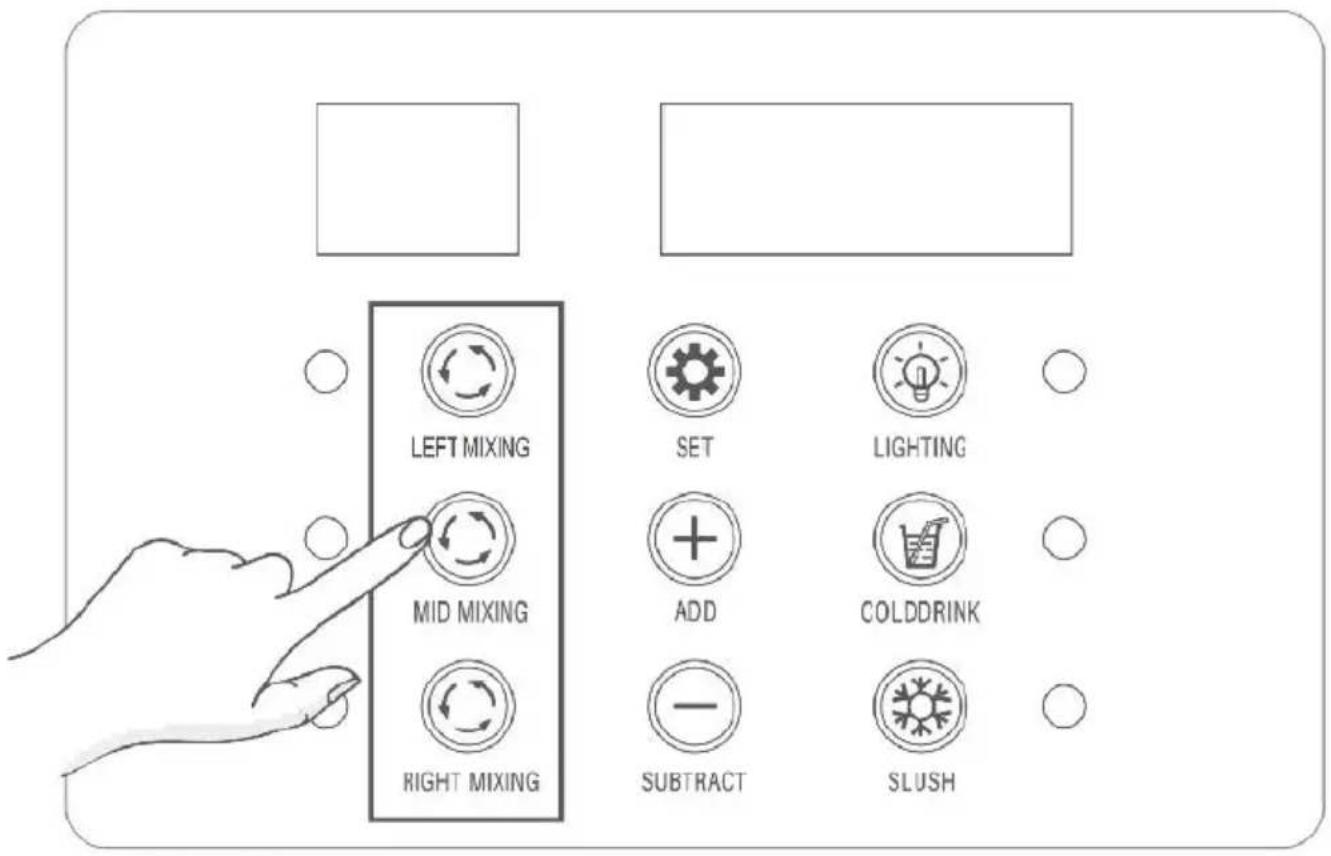

Funzione di miscelazione (da fare assolutamente)
Premere i pulsanti di miscelazione sul pannello di controllo per iniziare a mescolare gli ingredienti nei serbatoi.

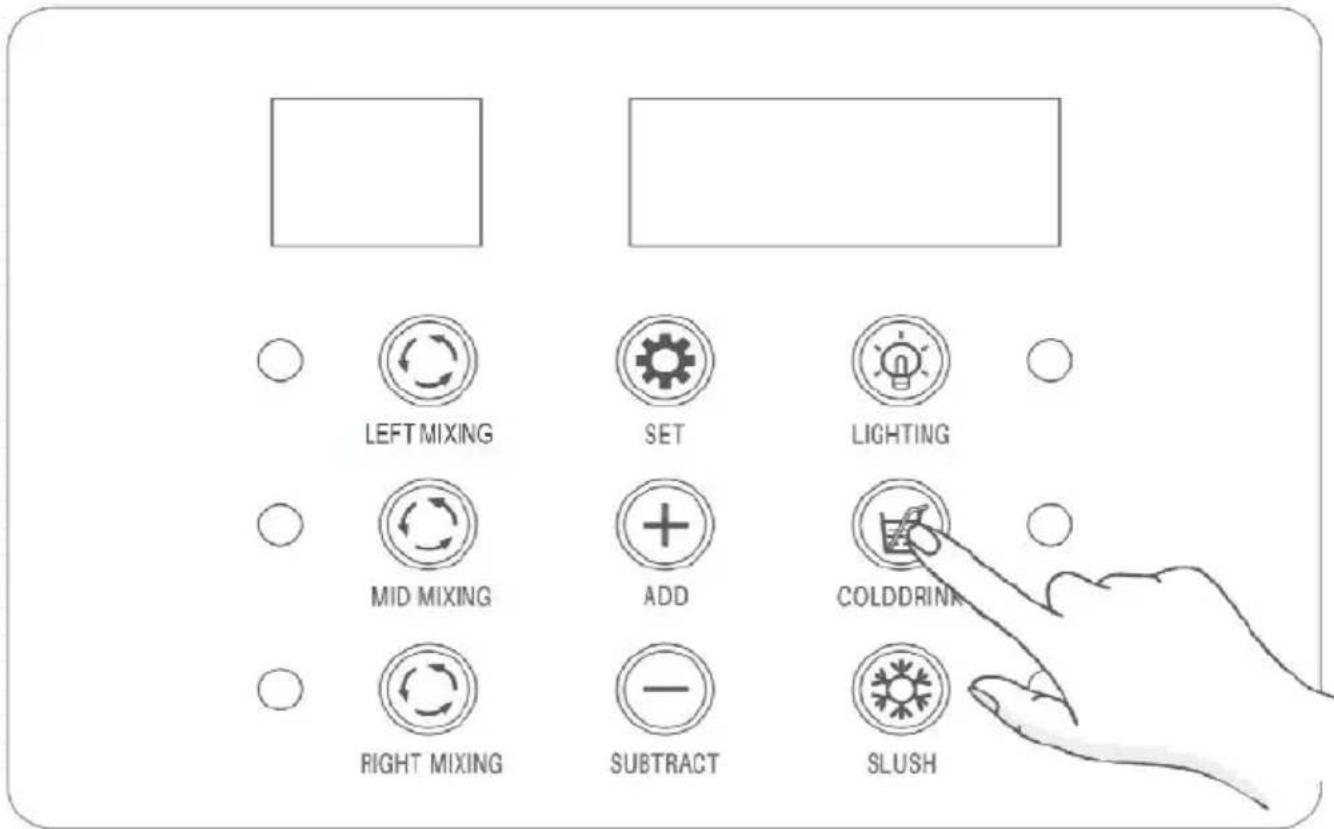

Funzione di raffreddamento
Una volta che la funzione di miscelazione è attiva, premere il pulsante COLD DRINK per raffreddare gli ingredienti in tutti i serbatoi.

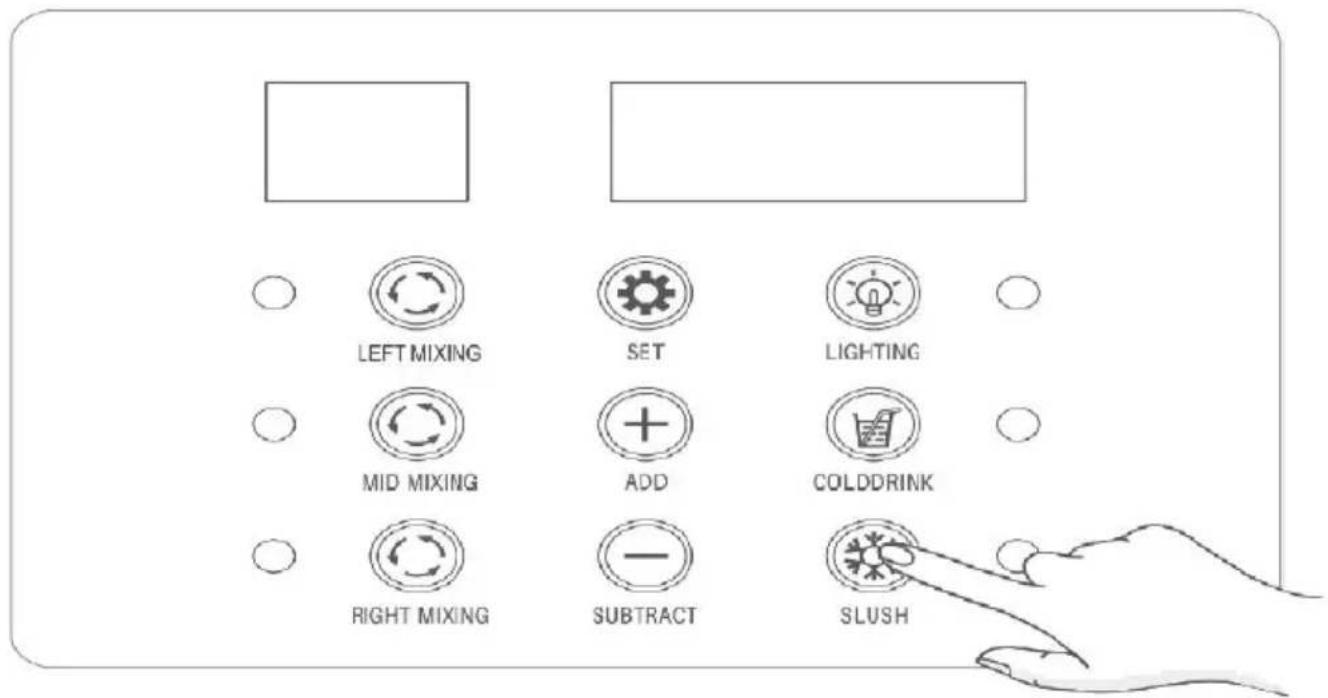

Funzione di preparazione della granita
Mentre la funzione di miscelazione è attiva, premere il pulsante SLUSH per creare la granita secondo necessità.

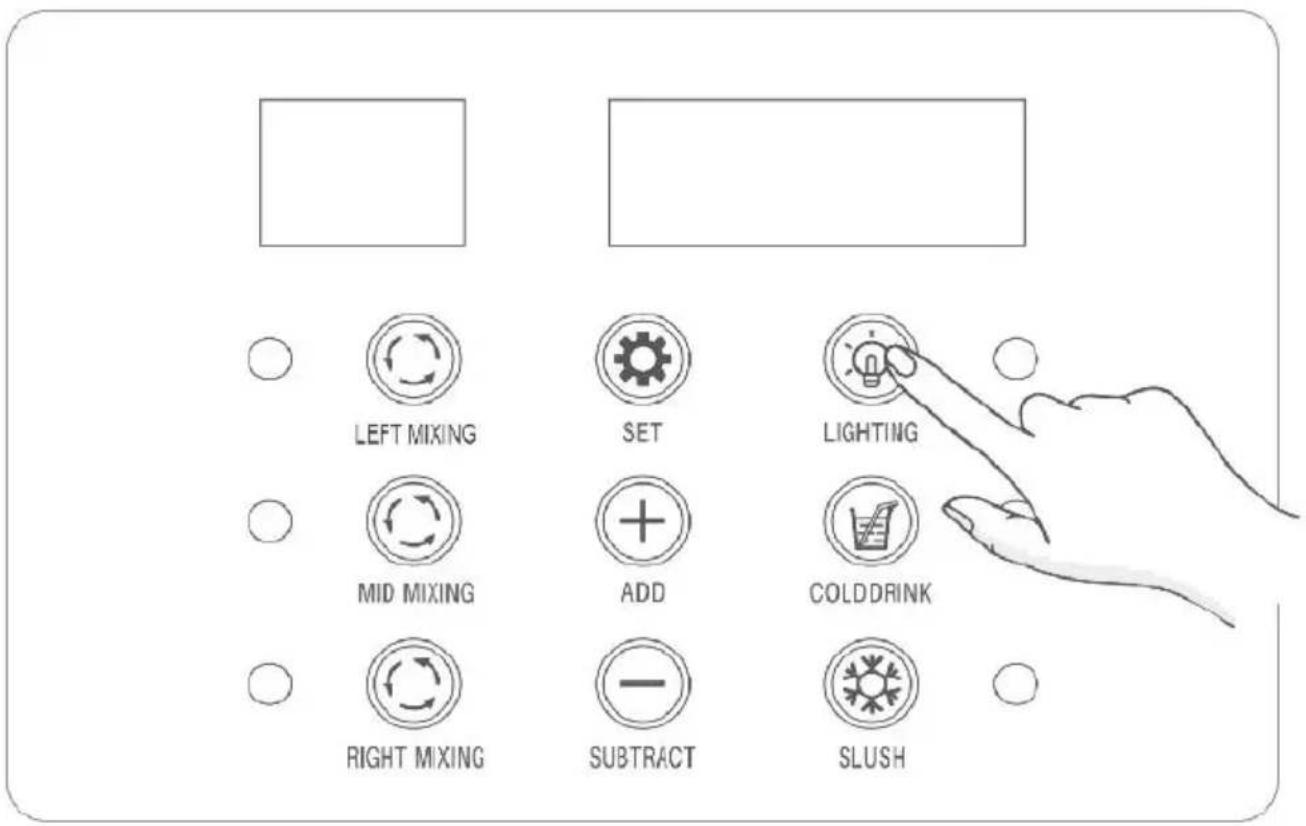

Illuminazione accesa/spenta
Premere brevemente il pulsante ILLUMINAZIONE per attivare l'illuminazione dei serbatoi.

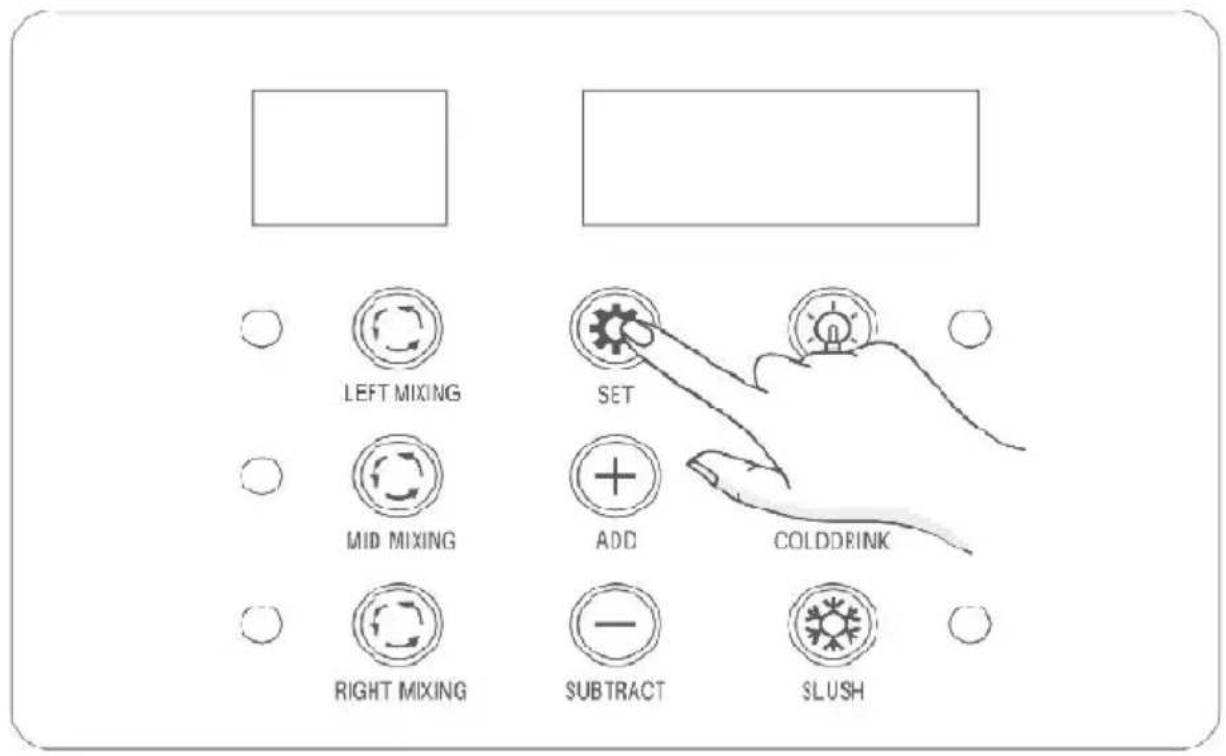

Impostazioni
Premere il pulsante SET per accedere alle impostazioni per regolare la temperatura delle bevande fredde e della granita.
- Se il pannello LED sinistro visualizza S1, indica l'impostazione della temperatura della granita per il serbatoio sinistro. Utilizzare il pulsante AGGIUNGI o SOTTRAI per regolare la temperatura (la temperatura predefinita è 2°C/28,4°F e viene visualizzata sul pannello LED destro) per la preparazione della granita.
- Se il pannello LED sinistro visualizza C1, indica l'impostazione della temperatura di raffreddamento per il serbatoio sinistro. Utilizzare il pulsante AGGIUNGI o SOTTRAI per regolare la temperatura (la temperatura predefinita è 5°C/41°F e viene visualizzata sul pannello LED destro) per preparare bevande fredde.
- Se il pannello LED sinistro mostra S2, indica l'impostazione della temperatura della granita per il serbatoio centrale. Utilizzare il pulsante AGGIUNGI o SOTTRAI per regolare la temperatura (la temperatura predefinita è -2°C/28,4°F e viene visualizzata sul pannello LED destro) per la preparazione della granita.
- Se il pannello LED sinistro visualizza C2, indica l'impostazione della temperatura di raffreddamento per il serbatoio centrale. Utilizzare il pulsante AGGIUNGI o SOTTRAI per regolare la temperatura (la temperatura predefinita è 5°C/41°F e viene visualizzata sul pannello LED destro) per preparare bevande fredde.
- Se il pannello LED sinistro visualizza S3, indica l'impostazione della temperatura della granita per il serbatoio destro. Utilizzare il pulsante AGGIUNGI o SOTTRAI per regolare la temperatura (la temperatura predefinita è -2°C/28,4°F e viene visualizzata sul pannello LED destro) per la preparazione della granita.
- Se il pannello LED sinistro visualizza C3, indica l'impostazione della temperatura di raffreddamento per il serbatoio destro. Utilizzare il pulsante AGGIUNGI o SOTTRAI per regolare la temperatura
(la temperatura predefinita è 5°C/41°F e viene visualizzata sul pannello LED destro) per la produzione di bevande fredde.
Prendere una bevanda fredda o una granita
Per erogare la tua bevanda fredda o granita, basta tirare o spingere le maniglie di erogazione.
① L'attivazione di una funzione illumina l'indicatore corrispondente. 2. Quando la funzione di preparazione della granita è attiva, l'indicatore può visualizzare due stati: acceso fisso: il compressore della macchina è in funzione.
Lampeggiante: il compressore della macchina è spento.
Entrambi gli stati sono normali.
Note importanti prima della pulizia
Prima di pulire o effettuare la manutenzione di qualsiasi componente della macchina, assicurarsi che l'interruttore di alimentazione sia spento e che il cavo di alimentazione sia scollegato. Quando si esegue la pulizia e la
manutenzione, seguire queste istruzioni:
Preparazione prima della pulizia:
- Utensili puliti (contenitore, spazzole morbide, stracci morbidi).
- La temperatura dell'acqua chiara e dell'acqua calda non deve superare i 50°C / 122 °F.
- Detergente neutro per uso alimentare.
- Disinfettante per uso alimentare.
- Lubrificante di qualità alimentare (ad esempio, vaselina).
Operazioni durante la pulizia e la manutenzione:
- Indossare guanti protettivi.
- Evitare l'uso di acidi, basi o sostanze infiammabili.
- Astenersi dall'utilizzare oggetti abrasivi o spugne metalliche per la pulizia delle parti della macchina. - Fare attenzione a non versare liquidi detergenti nell'area circostante.
- Evitare la pulizia delle parti interne del serbatoio.
- Non immergere l'intera macchina in acqua.
- Dopo la pulizia, assicurarsi che tutte le parti siano riposizionate correttamente per garantire sicurezza e funzionalità.
- Mantenere la pulizia e il rispetto degli standard igienici sono essenziali per garantire la qualità della bevanda e la conformità con le norme sanitarie.
* Pulire le parti rimosse secondo le norme sanitarie locali. Seguire queste istruzioni:
- Diluire il detergente neutro con acqua in un contenitore.
- Utilizzare un panno morbido imbevuto di agente diluito per pulire le parti. Risciacquare con acqua.
- Diluire il disinfettante alimentare con acqua in un altro contenitore.
- Immergere le parti nel disinfettante diluito per 30 minuti, quindi risciacquare con acqua pulita.
- Asciugare all'aria le parti disinfettate in una zona pulita.
Nota:
Pulisci il/i serbatoio/i almeno una volta al giorno o secondo gli standard sanitari del tuo paese. Puoi regolare la frequenza di pulizia in base all'utilizzo effettivo. Una pulizia inadeguata può favorire la proliferazione batterica.
Se la macchina non è in uso costante, pulire l'esterno con un panno morbido.

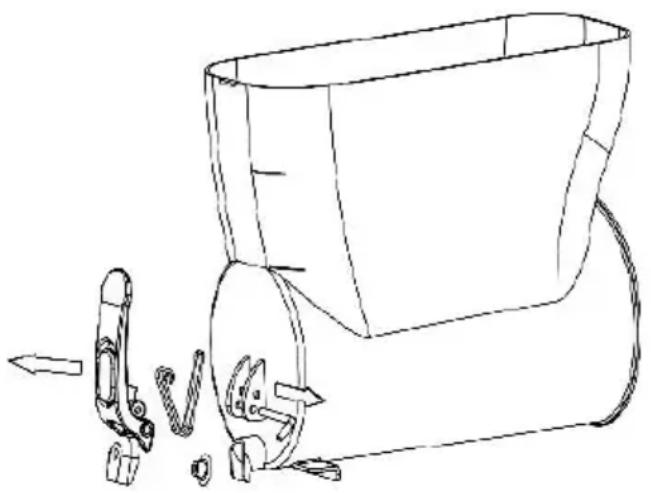

1. Pulizia delle parti del distributore
① Attivare la funzione di miscelazione e posizionare un contenitore sotto l'erogatore. Tirare la maniglia del distributore per drenare gli ingredienti liquidi nel serbatoio. Una volta svuotato, spegnere la macchina e staccare la spina. ② Allentare il dado in senso antiorario sul perno della maniglia, quindi rimuovere il perno seguito dalla maniglia. Quindi, prendere spento il coperchio superiore della molla e la molla stessa. Infine, rimuovere lo della valvola.

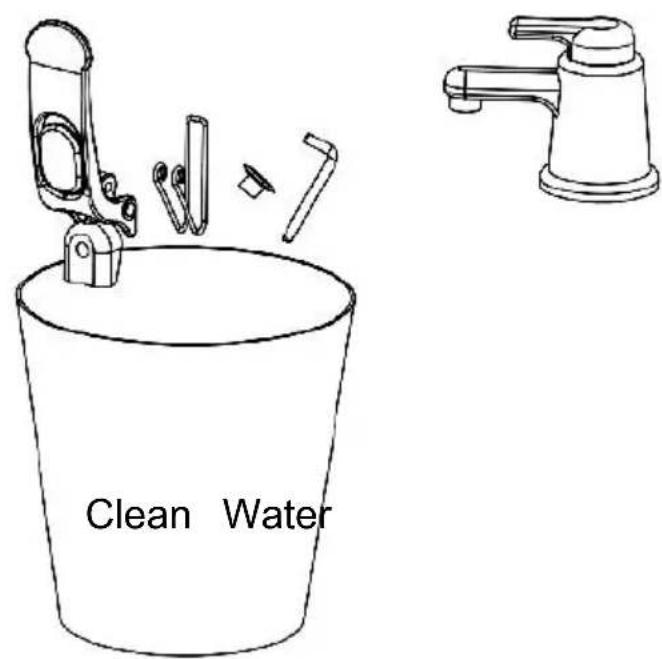

③ Sciacquare le parti staccate in acqua pulita, attenendosi alle linee fornite nella sezione Note importanti prima della pulizia.
Se c'è un sacco di ingredienti o residui liquidi nel/nei serbatoio/i, smontare il distributore o le parti del serbatoio.
Si prega di scolarli prima di procedere.

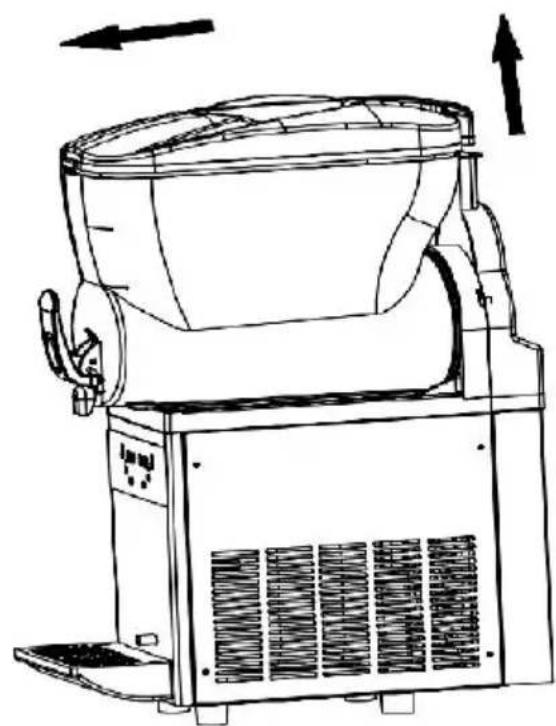

2. Pulire il serbatoio e il miscelatore
① Tirare la parte sporgente in plastica situata nella parte posteriore del coperchio del serbatoio, quindi spingere il coperchio in avanti per rimuoverlo.

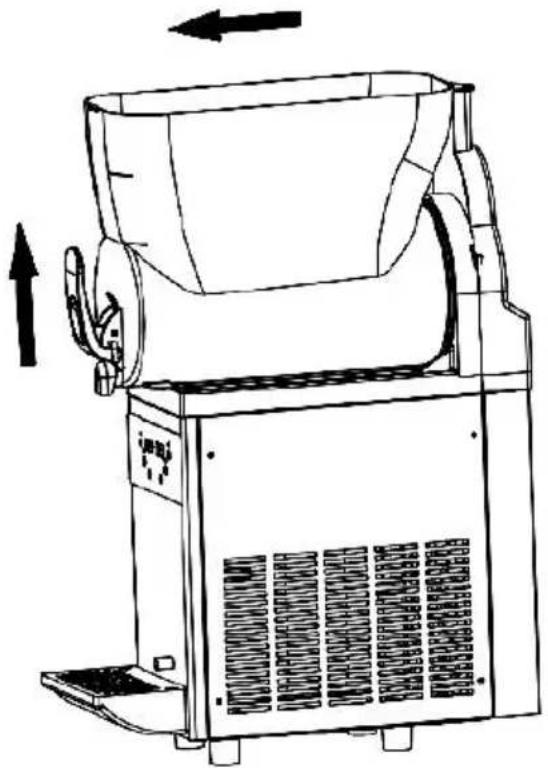

② Sollevare il serbatoio verso l'alto, quindi tirarlo fuori con forza.

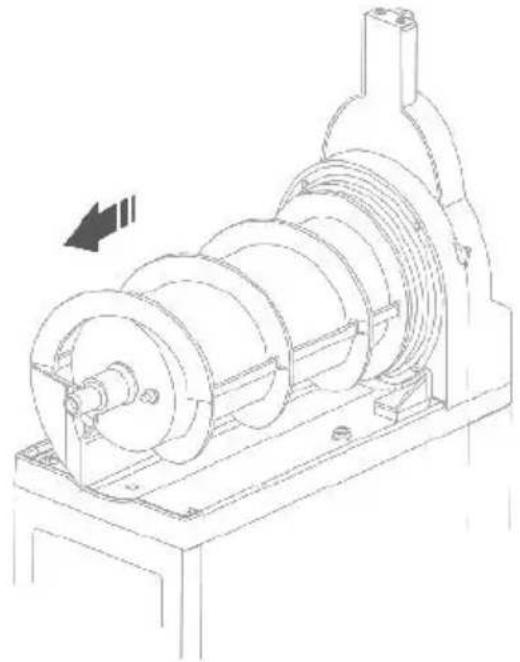

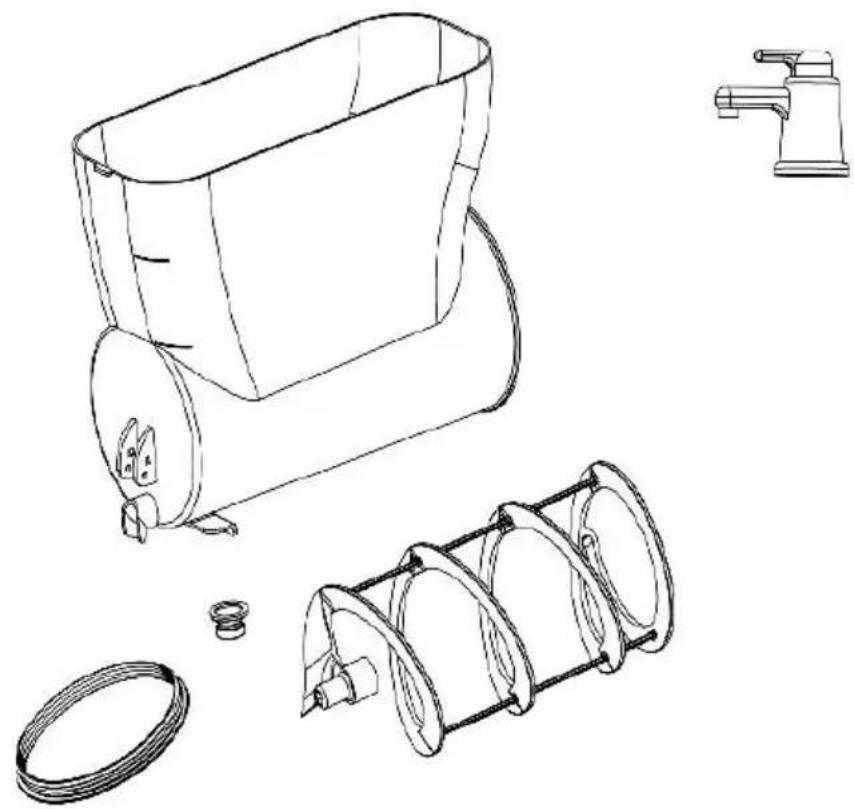

③ Rimuovere il bianco spirale miscelatore ad anello e prendere l'anello di tenuta di grandi dimensioni.
④ Risciacquare le parti staccate in acqua pulita, rispettando le linee fornite nella sezione Note importanti prima della pulizia.

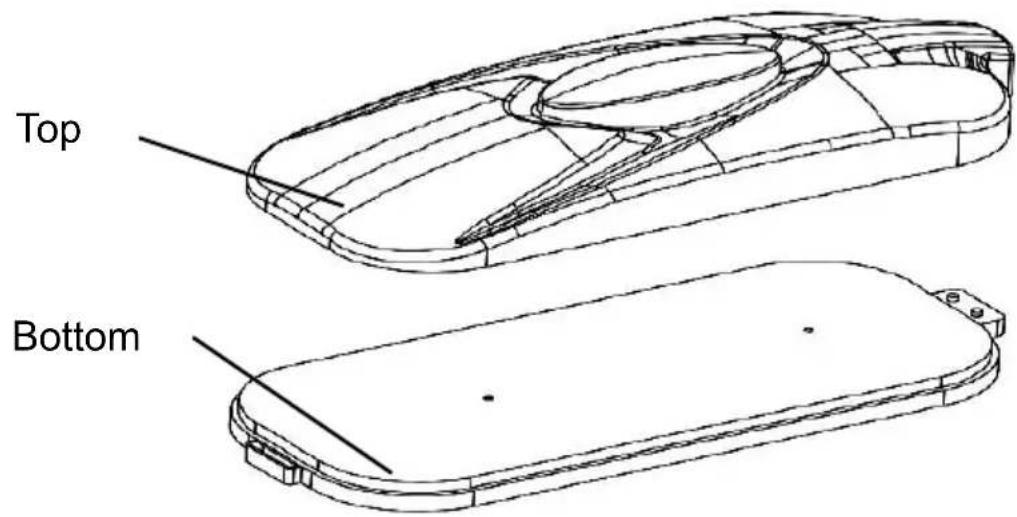

3. Pulire il coperchio del serbatoio
① Pulire la superficie esterna del coperchio del serbatoio utilizzando un panno umido. ② Pulire più volte la superficie inferiore del coperchio del serbatoio con un panno imbevuto di disinfettante diluito, lasciandolo agire per 30 minuti. ③ Successivamente, pulire accuratamente la superficie inferiore del coperchio del serbatoio con un panno umido e asciugarlo con un panno asciutto.

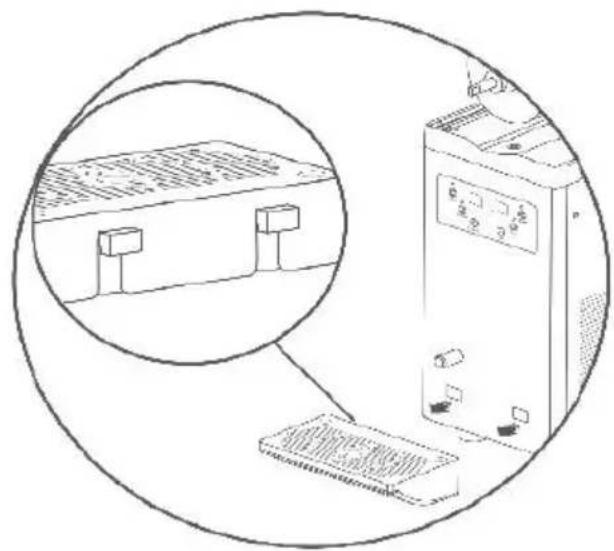

4. Pulire il vassoio raccogligocce
① Sollevare delicatamente il vassoio raccogligocce e rimuoverlo. Dentro, noterai una fibbia progettata per fissarlo al foro sulla macchina.
Quando si smonta il vassoio raccogligocce, evitare di tirare il tubo rimanente nel foro senza prestare attenzione per evitare danni. Svuotare e pulire quotidianamente la vaschetta raccogligocce.

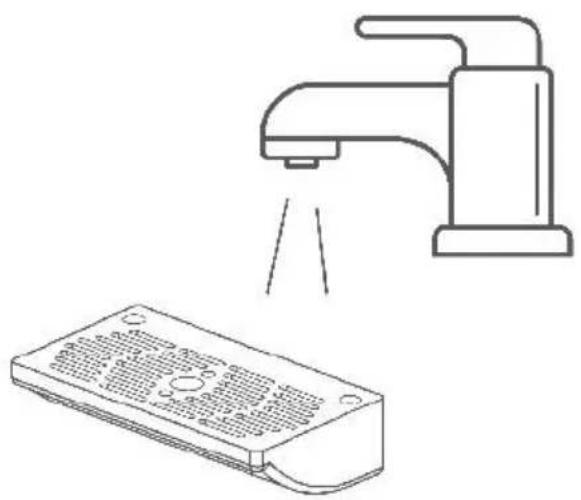

- Risciacquare le parti staccate in acqua pulita, aderendo alle linee fornite nella sezione Note importanti prima della pulizia.

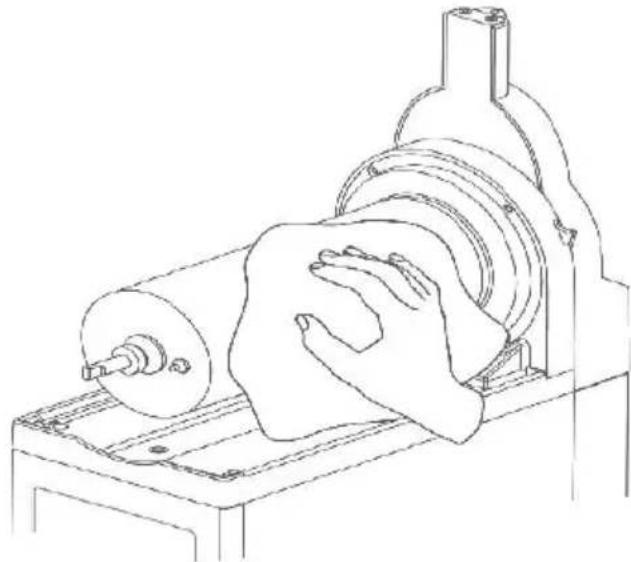

5. Pulire l'evaporatore
① Dopo aver rimosso la spirale bianca agitatore ad anello e l'anello di tenuta di grandi dimensioni, pulire la superficie dell'evaporatore e la base con un panno morbido imbevuto di una soluzione detergente diluita. ② Pulisci queste superfici 2-3 volte utilizzando uno strofinaccio pulito e bagnato. ③ Quindi, usare un panno morbido imbevuto nel disinfettante diluito, consentendo al disinfettante di rimanere sulle superfici. ④ Dopo 30 minuti, pulire accuratamente la superficie e la base dell'evaporatore con uno strofinaccio pulito e bagnato.
6. Pulire il corpo principale

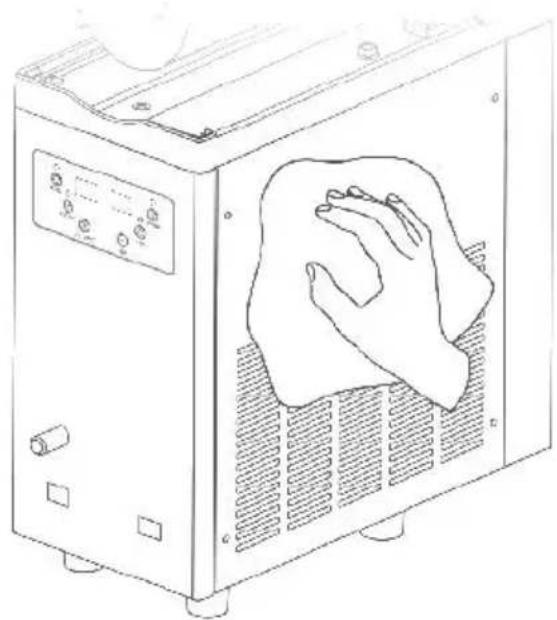

① Utilizzare un panno morbido pulito e umido con detergente diluito per pulire il corpo.
② Pulire il corpo utilizzando un panno morbido e umido imbevuto di acqua pulita.
③ Asciugare il corpo con un panno pulito e asciutto.

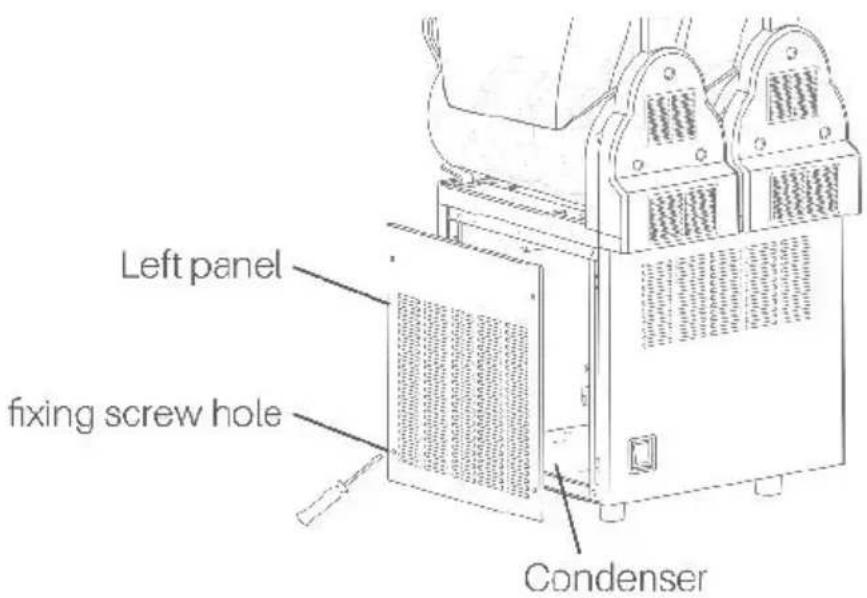

7. Pulire il condensatore
* Dopo un periodo di funzionamento, la polvere può accumularsi sul condensatore, compromettendo la dissipazione del calore e l'efficienza di raffreddamento (ad esempio, riduzione della produzione di fanghiglia o difficoltà nella formatura).
* Si consiglia di far pulire il prodotto una volta al mese (o più spesso in ambienti difficili) da un professionista.
* Spegnere l'alimentazione prima di pulire e fare attenzione a non danneggiare le alette del condensatore.
Per X-300
Per altri modelli, se hai domande riguardanti il condensatore, non esitare a contattarci.
8. Rimontare tutte le parti

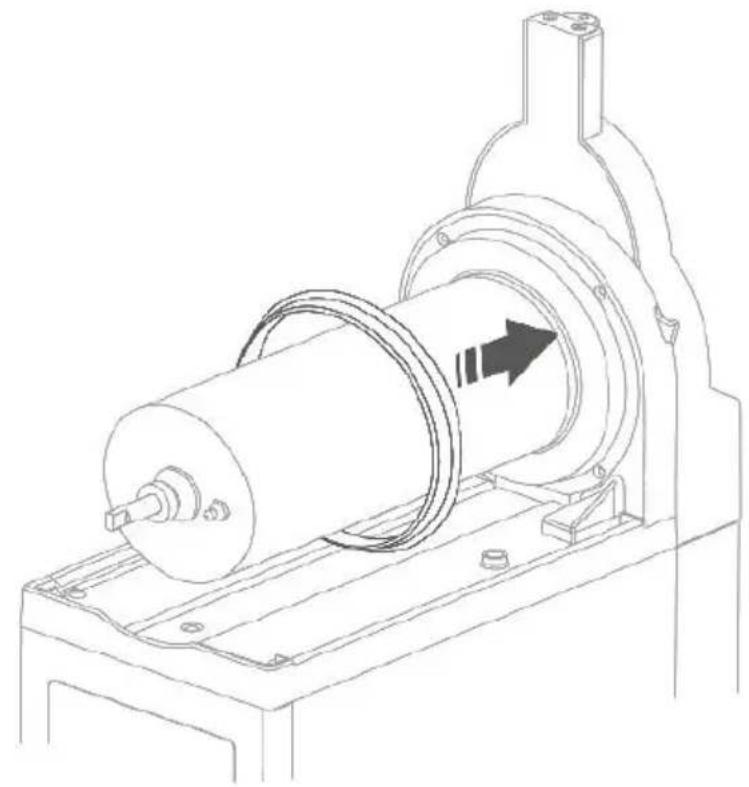

① Posizionare l'anello di tenuta di grandi dimensioni sull'evaporatore.
② Allineare l'anello di tenuta di medie dimensioni con il bastoncino metallico sull'evaporatore per inserire la spirale bianca miscelatore.
Una volta inserito, ruotarlo leggermente in senso orario per garantire una vestibilità sicura.

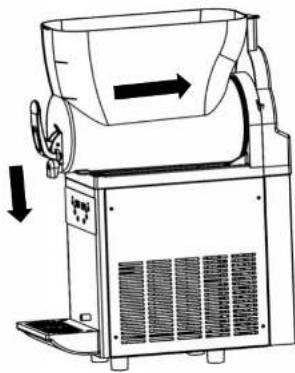

③ Metti il serbatoio sull'evaporatore, quindi sollevarlo e spingerlo fino a quando la fibbia di plastica nella parte inferiore del serbatoio si inserisce nella base dell'evaporatore.

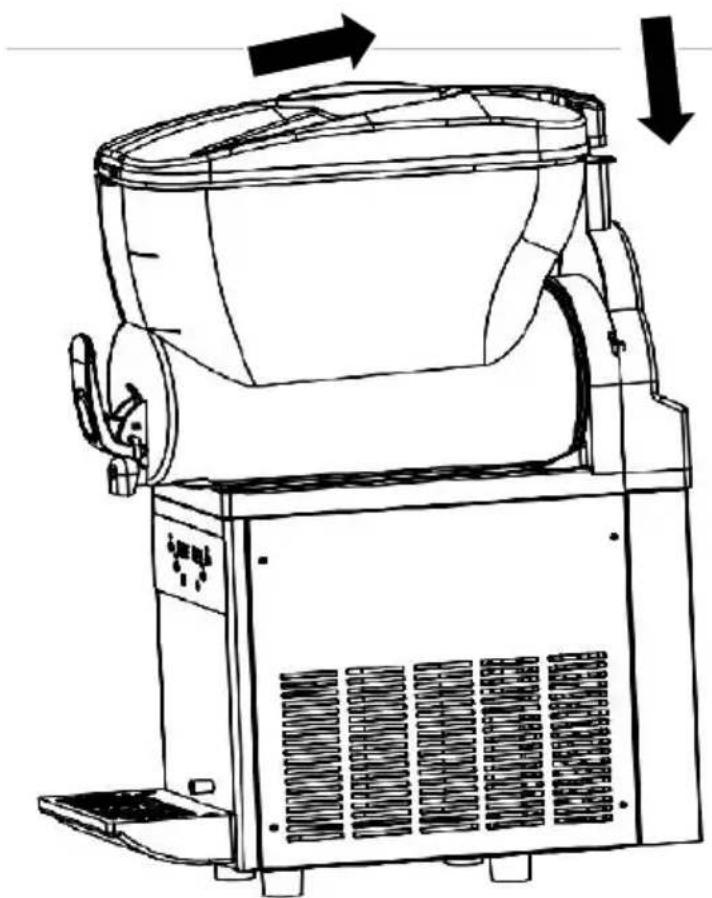

⑤ Posizionare il coperchio del serbatoio nella parte anteriore del serbatoio, allineando la parte sporgente in plastica nella parte posteriore con il serbatoio, quindi reinstallare il coperchio del serbatoio.
⑥ Una volta pulito il condensatore, rimontarlo seguendo l'ordine inverso dello smontaggio.
Quando la macchina per il ghiaccio funziona correttamente, si prega di non modificare le impostazioni predefinite di fabbrica. Se si desidera apportare modifiche, fare riferimento alla seguente tabella per gli aggiustamenti.
Per X-150
① Tenere premuti contemporaneamente i pulsanti SET/SOTTRAI e AD per 5 secondi per accedere alla modalità di impostazione di fabbrica. ② Utilizzare il pulsante ILLUMINAZIONE per modificare il codice e utilizzare SET/SOTTRAI o il pulsante AGGIUNGI per modificare il valore. Il sistema uscirà automaticamente e salverà le impostazioni se non c'è nessuna operazione per circa 2-3 secondi.
Per X-300
① Tenere premuto contemporaneamente il tasto SET e i pulsanti AGGIUNGI per 5 secondi per accedere alla modalità di impostazione di fabbrica. ② Utilizzare il pulsante SET per modificare il codice e utilizzare ILLUMINAZIONE/SOTTRAI o il pulsante AGGIUNGI per modificare il valore. Il sistema uscirà automaticamente e salverà le impostazioni se nessuna operazione per 2-3 secondi.
Per X-450
① Tenere premuto contemporaneamente i pulsanti SOTTRAI e AGGIUNGI per 5 secondi per accedere alla modalità di impostazione di fabbrica. ② Utilizzare il pulsante SET per modificare il codice e utilizzare SUBTRACT o il pulsante AGGIUNGI per modificare il valore. Il sistema uscirà automaticamente e salverà le impostazioni se non c'è nessuna operazione per circa 2-3 secondi.
| Codice | Spiegazione | Valore predefinito | Nota |
| P00 | Controllo differenziale della temperatura di produzione della granita | 0,1 °C | Quando la temperatura di preparazione del ghiaccio è impostata a -2 °C, Con UN 0. differenziale, il compressore si riavvia quando la temperatura raggiunge -1,8 °C . L'impostazion predefinita di fabbrica, tuttavia, presenta un differenziale di 0,1 |
| P01 | Temperatura massima di preparazione della granita | 0 °C | Il limite superiore per la tempera di produzione della granita Ⓐ 0 |
| P02 | Temperatura minima di preparazione della granita | -15 °C | Il limite inferiore per la temperato di impostazione della granita è -15 °C |
| P03 | Intervallo di tempo di riavvio del compressore | 10 secondi | Regolazione dell'intervallo di temp di funzionamento dei compressori |
| P04 | Valore di protezione a bassa tensione per compressore | 85 V | Il compressore non inizierà a funzionare se la tensione scende di sotto di 85 V, garantendo la sicurezza dei compressori |
| P05 | Protezione da bassa tensione per compressore | 0 | 0:Disabilitato,1:Abilitato |
| P06 | Correzione della temperatura del 1° serbatoio | 0°C | Nessuna regolazione |
| P07 | Correzione della temperatura del 2° serbatoio | 0°C | Nessuna regolazione (non per X-150 ) |
| P08 | Correzione della temperatura del 3° serbatoio | 0°C | Nessuna regolazione (non per X-150 o X -300 ) |
| P09 | Controllo differenziale della temperatura delle bevande fredde | 2,0°C | Se la temperatura della bevanda fredda è impostata Ⓔ,2 con un differenziale di Ⓠ, il compressore si riavvia quando la temperatura raggiunge i Ⓞ. L'impostazione predefinita di fabbrica. Tuttavia , presenta un Differenziale 0,2. |
| P0A | Valore attuale per la protezione del serbatoio congelato | 1.4A | Quando la corrente del motore supera 1,4 A, il compressore smette di funziona o il serbatoio non riesce a raffreddare |
| P0B | Valore attuale per la protezione del motore | 1,8A | Quando la corrente del motore supera 1,8 A, il motore smette funzionare per motivi di protezion |
SPIEGAZIONE DEI CODICI DI ERRORE
| Er ro Codice | Spiegazione | Nota |
| -- | Serbatoio/i congelato/i | Assicurarsi che il rapporto zucchero sia nullo meno del 13%. Se il rapporto zucchero è adeguato, aumentare la temperatura . |
| RH | Problema con il sensore di temperatura | La funzione di raffreddamento verrà disattivata, mentre la funzione di preparazione della granita rimane inalterato. Per favore contattaci per ulteriore assistenza . |
| LLL | Avviso di bassa tensione | La macchina per il ghiaccio smetterà o funzionare. Per favore, spegni IL potere verificare il potere fornitura. Una volta la tensione si stabilizza riavviare la macchina. Se LLL viene visualizzato frequentemente, considerare l'utilizzo uno stabilizzatore di tensione . |
| LLH | Avviso di alta tensione | La granita la macchina cesserà di funzionare. Per favore, spegni IL potere verificare l'alimentazione. Una volta che tensione si stabilizza, riavviare la macci Se LLH viene visualizzato frequentemen prendere in considerazione l'utilizzo di stabilizzatore di tensione. |
GUIDA ALLA RISOLUZIONE DEI PROBLEMI
Prima cosa, provare a risolvere il problema seguendo la seguente tabella. Se il problema persiste dopo aver provato questi passaggi, contattaci.
| Problemi | Possibili cause | Soluzioni |
| Nessun input di potenza | Collegare il cavo d | |
| La macchina noi si accende | alimentazione a una presa adatta o provare un altro | |
| L'interruttore di alimentazione non è acceso | Accendere l'interruttore di alimentazione | |
| Perdita di granita o bevanda dal retro del/i serbatoio/i | Il/I serbatoio/i È (Sono) non installato correttamente | Reinstallare saldamente il/i serbatoio/i |
| L'anello/gli anelli di tenuta (Sono) installato in modo sicuro | Sostituire l'anello/gli anelli di tenuta | |
| Il/I miscelatore/i a spirale bianco/È (Sono) non ruotante | Il/I serbatoio/i È (Sono) non installato correttamente | Reinstallare il/i serbatoio/i in modo sicuro |
| La/le superficie/i dell'evaporatore È (sono) congelati | Spegnere la corrente e lasciare che il ghiaccio si sciolga | |
| Impossibilità della macchina produrre granita | Il rapporto dello zucchero è inferiore al 13% | Per favore aggiungi più zucchero |
| L'interruttore di alimentazione non è acceso | Accendere l'interruttore di alimentazione | |
| Il pulsante della granita no stato premuto | Attiva la funzione preparazione della granita | |
| Il condensatore è (sono) eccessivamente sporchi | Pulisci il/i condensatore/i | |
| La macchina è vicina a ur fonte di calore con scarsa dissipazione del calore | Posizionare correttamente la macchina | |
| Rumore eccessivo proveniente dal/dai miscelatore/i a spirale bianco/i | L'anello/gli anelli di tenuta mixer a spirale bianco c'è (Sono) non installato correttamente | Assicurare la corretta installazione dell'anello/degli anelli di tenuta |
| La fanghiglia è eccessivamente solida | Spegnere la corrente e lasciare che il ghiaccio si sciolga | |
| L'anello/gli anelli di tenuta mixer a spirale bianco c'è (Sono) O non lubrificato o danneggiato | Applicare lubrificante o sostituire con nuovi anelli di tenuta | |
| Il rapporto zucchero è inferiore al 13% | Regola il rapporto; evitare di sostituire lo zucchero con un'alternativa più dolce | |
| Distributore(i) malfunzionamento impossibile erogare granite bevande | Troppo ghiaccio nel/nei serbatoio/i | Rimuovere il ghiaccio in eccesso dal/dai serbatoio/i |
| Presenza di macchie nere ne fango | Il/I serbatoio/i È (Sono) nor pulito | Pulire il/i serbatoio/i seguendo le istruzioni |
| Anello/i di tenuta sporco/i nel/nei distributore/i o il/i miscelatore/i a spirale bianco/i | Pulire l'anello/gli anelli di tenuta | |
| Anello/i di tenuta danneggiato/i nel/nei distributore/i o il/i | Sostituire quello/i danneggiato/i con una nuova |
Miscelatore/i a spirale bianco/i
guarnizione anello(i)

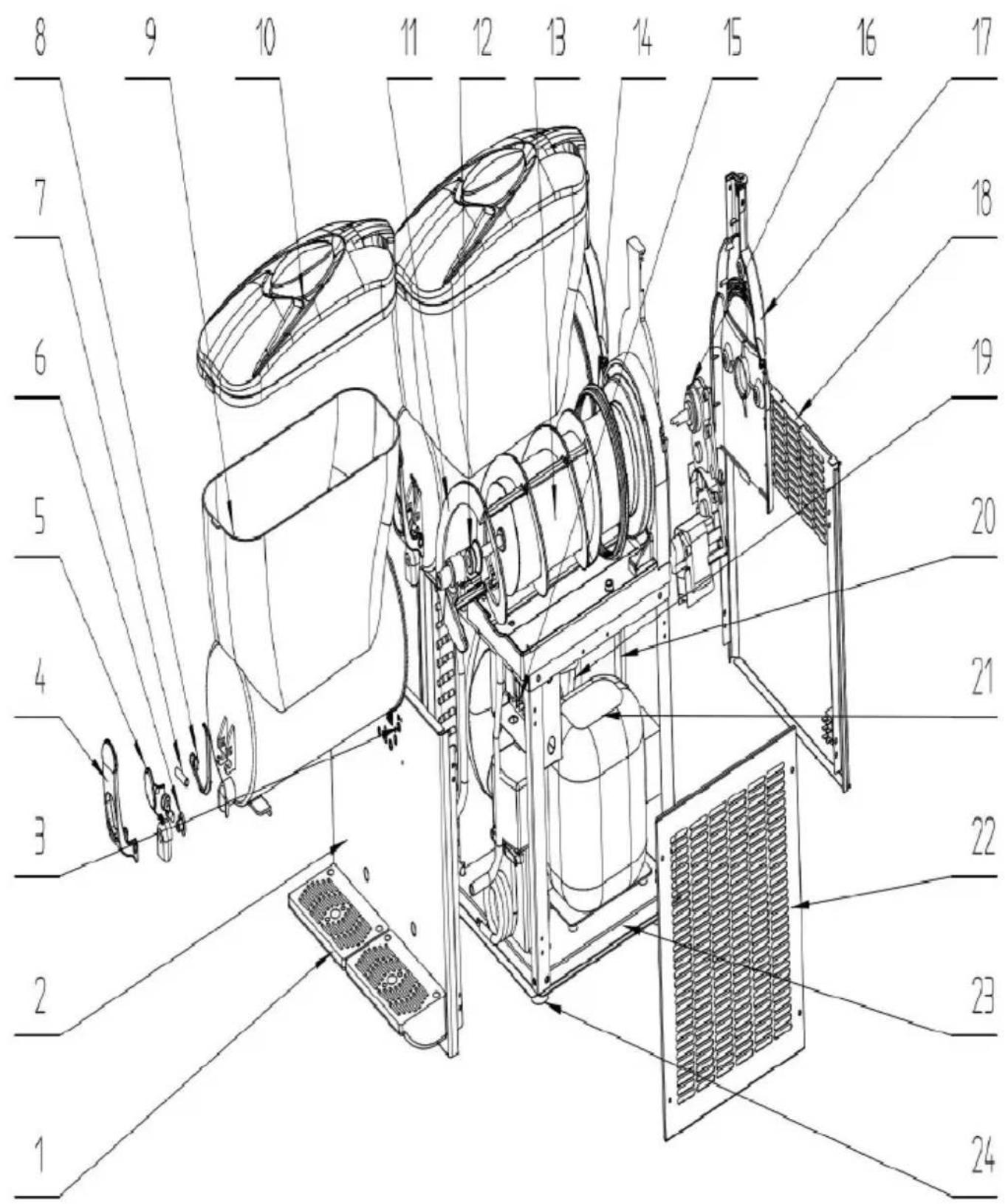

DISEGNI ESPLOSIVI
| NO. | Parte Nome | Quantità |
| 1 | Vassoio raccogli-gocce | 1 |
| 2 | Pannello frontale | 1 |
| 3 | Pannello di controllo | 1 |
| 4 | Maniglia parti A | 1 |
| 5 | Maniglia parti B | 1 |
| 6 | Anello di tenuta mini-dimensionato per maniglia | 1 |
| 7 | Bullone per maniglia | 1 |
| 8 | Molla per maniglia | 1 |
| 9 | Cisterna | 1 |
| 10 | Copertura del serbatoio | 1 |
| 11 | Miscelatore a spirale | 1 |
| 12 | Anello di tenuta di medie dimensioni | 1 |
| 13 | Evaporatore | 1 |
| 14 | Anello di tenuta di grandi dimensioni | 1 |
| 15 | Scheda madre | 1 |
| 16 | Motore | 1 |
| 17 | Copertura posteriore per evaporatore | 1 |
| 18 | Pannello posteriore | 1 |
| 19 | Fan | 1 |
| 20 | Condensatore | 1 |
| 21 | Compressore | 1 |
| 22 | Pannello laterale | 1 |
| 23 | battiscopa | 1 |
| 24 | Piedi | 1 |
VEVOR®
TOUGH TOOLS, HALF PRICE
Supporto tecnico e certificato di garanzia elettronica
8. Montare tutte le parti
- MACCHINA PER GRANITO
- HAI BISOGNO DI AIUTO? CONTATTACI
- SUPPORTO TECNICO E CERTIFICATO DI GARANZIA ELETTRONICA WWW.VEVOR.COM/SUPPORT
- PRECAUZIONI GENERALI DI SICUREZZA
- PRECAUZIONI DI SICUREZZA ELETTRICA
- AVVERTENZE
- CONDIZIONI AMBIENTALI
- PRECAUZIONI PER L'INSTALLAZIONE
- CONSERVARE QUESTE ISTRUZIONI
- CONTENUTO DELLA CONFEZIONE
- CONOSCI LA TUA MACCHINA PER SLUSH
- X
- PREPARAZIONE
- FASE
- ★ SUGGERIMENTI
- NOTA
- GUIDA OPERATIVA
- FUNZIONE DI MISCELAZIONE (DA FARE ASSOLUTAMENTE)
- FUNZIONE DI RAFFREDDAMENTO
- FUNZIONE DI PREPARAZIONE DELLA GRANITA
- CONTROLLO DELL'ILLUMINAZIONE
- IMPOSTAZIONI
- PRENDI UNA BEVANDA FREDDA O UNA GRANITA
- COLLEGAMENTO ELETTRICO
- ★SUGGERIMENTI
- PRENDI UNA BEVANDA FREDDA O GRANITA
- ILLUMINAZIONE ACCESA/SPENTA
- PRENDERE UNA BEVANDA FREDDA O UNA GRANITA
- NOTE IMPORTANTI PRIMA DELLA PULIZIA
- OPERAZIONI DURANTE LA PULIZIA E LA MANUTENZIONE
- PULIRE LE PARTI RIMOSSE SECONDO LE NORME SANITARIE LOCALI. SEGUIRE QUESTE ISTRUZIONI
- PULIZIA DELLE PARTI DEL DISTRIBUTORE
- PULIRE IL SERBATOIO E IL MISCELATORE
- PULIRE IL COPERCHIO DEL SERBATOIO
- PULIRE IL VASSOIO RACCOGLIGOCCE
- PULIRE L'EVAPORATORE
- PULIRE IL CORPO PRINCIPALE
- PULIRE IL CONDENSATORE
- RIMONTARE TUTTE LE PARTI
- PER X
- GUIDA ALLA RISOLUZIONE DEI PROBLEMI
- VEVOR®
- MONTARE TUTTE LE PARTI
Marca : Vevor
Modello : X-300
Categoria : Macchina del ghiaccio
