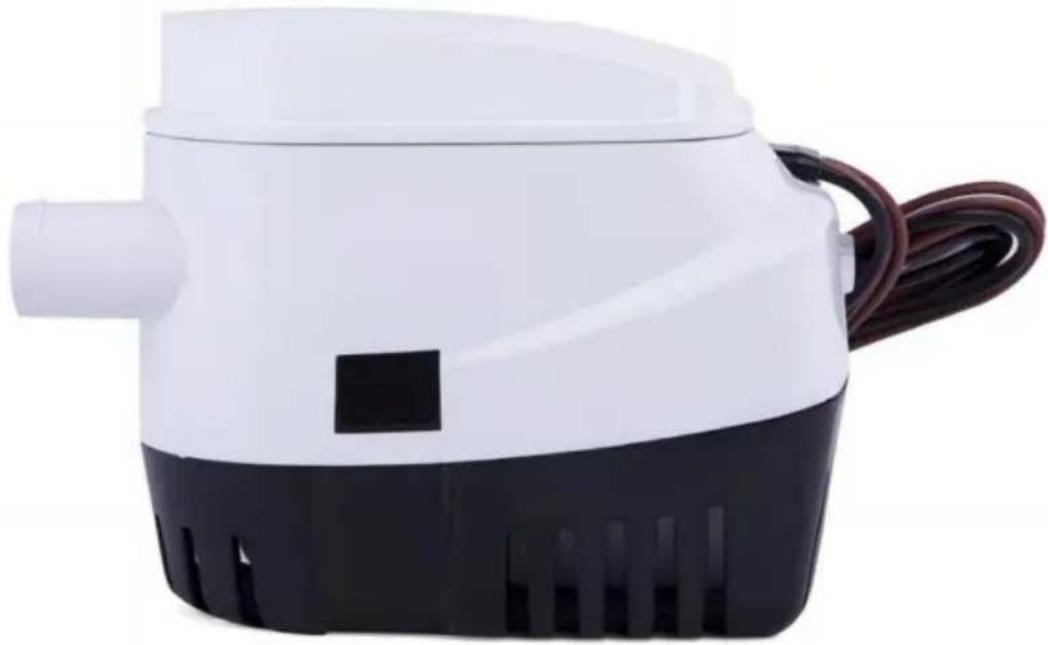

POMPA DI SENTINA PER BARCHE

MODELLO: NMBP11-G1100-40-12 / NMBP11-G750-30-12

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

Attenzione: per ridurre il rischio di lesioni, l'utente deve leggere attentamente il manuale di istruzioni.

Questo prodotto è soggetto alle disposizioni della Direttiva Europea 2012/19/CE. Il simbolo raffigurante un bidone della spazzatura barrato attraverso indica che il prodotto richiede un rifiuto separato raccolta nell'Unione Europea. Ciò vale per il prodotto e tutti gli accessori contrassegnati con questo simbolo. Prodotti contrassegnati come tali non possono essere smaltiti con i normali rifiuti domestici, ma devono essere portati in un punto di raccolta per il riciclaggio di apparecchiature elettriche ed elettronici e dispositivi elettronici

Modello	Ingresso	Massimo energia	Portata massima Sollevamento massimo	Diametro esterno del tubo di scarico
NMBP11-G1100-40-12 DC12V	54W 1100GPH 4m			∅29mm
NMBP11-G750-30-12 CC 12 V	43 W 750 GPH 3 m			∅19mm

ATTENZIONE

ATTENZIONE:

Leggere attentamente tutte le istruzioni prima di installare e utilizzare questo

prodotto. Questa pompa è sigillata e, pertanto, sommergibile. Tuttavia, i collegamenti dei cavi

elettrici non devono essere sommersi. Per ulteriori

protezione, ricoprire generosamente i giunti di testa e le estremità dei fili adiacenti con

nastro isolante liquido.

SICUREZZA:

La pompa di sentina automatica può essere utilizzata solo per pompare acqua. Non può essere utilizzata per

altri liquidi durante l'installazione, collegare il filo nero della pompa al polo negativo

(-) terminale e filo marrone o bianco marrone al polo positivo (+).

Utilizzare il fusibile adatto.

I collegamenti dei cavi devono essere sigillati con sigillante marino.

Tutti i fili e le connessioni devono essere al di sopra del livello dell'acqua di sentina. A meno che necessario, si prega di non rimuovere arbitrariamente l'isolante. Sigillante marino l'ossidante deve essere utilizzato per tutti i fili. Non a secco

AVVERTIMENTO:

ÿ Per evitare lesioni, scollegare sempre la fonte di alimentazione durante l'installazione o la manutenzione di qualsiasi prodotto elettrico

ÿ NON utilizzare la pompa per rimuovere benzina, olio o altri liquidi infiammabili. ÿ Utilizzare sempre l'amperaggio del fusibile specificato per il modello di pompa in uso. ÿ La mancata osservanza di questa precauzione potrebbe causare gravi lesioni personali o rischi di incendio.

MATERIALI OPZIONALI

ÿ Blocco di compensato marino spesso 1/2" (leggermente più grande della base della pompa)

ÿ Adesivo impermeabile (epossidico, adesivo siliconico o resina in fibra di vetro) per blocco di montaggio.

ÿ Filo calibro 18 (marrone, marrone, bianco e nero).

ISTRUZIONI PER IL MONTAGGIO DELLA POMPA

ATTENZIONE: rimuovere la base di montaggio della pompa (vedere Figura 3)

Rimuovere il blocco di schiuma che sostiene il galleggiante durante la spedizione.

In caso contrario, la pompa non potrà avviarsi in presenza di acqua.

Fase 1: premere i ganci su entrambi i lati della pompa di sentina automatica e rimuoverla il filtro lontano dal fondo della pompa.

NOTA: prima di collegare o mettere in funzione la pompa, installare correttamente il filtro.

È severamente vietato disconnettersi

il filtro quando la pompa è in funzione. La pompa deve essere installata sopra il livello dell'acqua.

Fase 2: assicurarsi del posto migliore quando si installa la pompa. Se si utilizza solo una pompa, solitamente è installata nel punto più profondo del livello dell'acqua quando la barca si ferma. È necessario installare tubi completi per lo scarico dell'acqua.

Scaricare tutte le spazzatrici mediante l'installazione orizzontale di tubi dell'acqua o posizionando il pompa in una posizione più alta.

Fase 3: Installare il filtro A:

Quando si fissa il filtro al blocco di legno, utilizzare viti autofilettanti in acciaio inossidabile da 4,0 mm.

B: Se si fissa il filtro a un pezzo di metallo o di fibra di vetro, per prima cosa installare un pezzo di legno su di esso, quindi fissare il filtro al pezzo di legno, quindi installare la pompa nel filtro e assicurarsi che i due ganci siano serrati.

Fase 4: Collegare un tubo da 3/4" ID all'ugello di uscita e fissarli con una fascetta in acciaio inossidabile. Si consiglia di utilizzare i tubi standard, perché non si legheranno piegandosi improvvisamente. Se si utilizza un tubo con un diametro inferiore, non danneggerà la pompa, ma ne ridurrà il flusso.

Fase 5: Filo Per evitare di rovinare o corrodere il filo, è importante fissare le estremità del filo e i terminali con isolatori o cinghie di plastica nella posizione orizzontale più alta possibile. Quando si installa la pompa, si consiglia di utilizzare un filo n. 18. Se si utilizza un filo troppo piccolo, si surriscalda l'interno, riducendo la pressione e compromettendo le prestazioni della pompa.

NOTA:

1. Assicurarsi che lo spessore dello scafo sia di almeno 1/2". In caso contrario, posizionare un blocco di compensato marino da 1/2" (leggermente più grande della base della pompa) nella parte più bassa della sentina. Assicurarsi che il coperchio della pompa possa essere rimosso per la pulizia in questa posizione. Incollare il compensato allo scafo con un adesivo impermeabile (epossidico, adesivo siliconico o resina in fibra di vetro). Vedere la figura 1.

1. Posizionare la pompa nella parte più bassa della sentina su una superficie piana e livellata (sul blocco di compensato se è stato

installato) con l'uscita rivolta verso lo specchio di poppa.

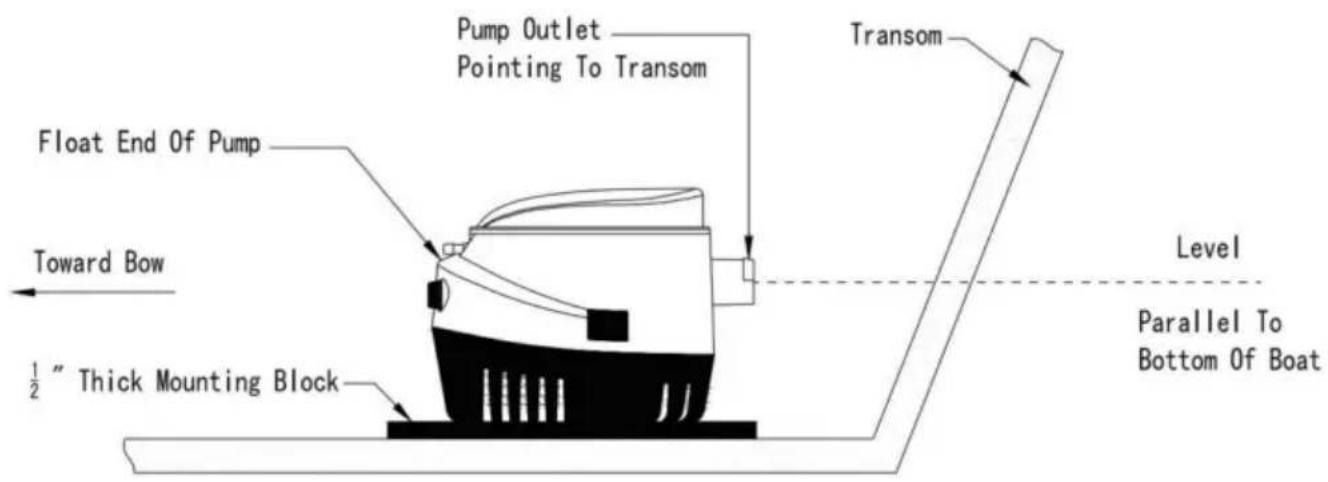

Assicurarsi che l'ugello di scarico sia a livello. Se puntato verso l'alto o verso il basso, una camera di compensazione può formarsi nella pompa. (Vedi Figura 1)

1. L'estremità galleggiante della pompa deve essere a livello o sopra l'estremità della pompa (Vedere figura 1). Ciò impedisce alla pompa di rimanere senza acqua mentre il galleggiante è ancora sufficientemente alto da attivare la pompa.

2. Contrassegnare la posizione dei tre (3) fori di montaggio con una matita o uno scriba.

ATTENZIONE: quando si praticano i fori, non forare attraverso lo scafo!

1. Praticare con attenzione due fori pilota da 1/8" di diametro nell'area contrassegnata e avvitare un avvitare in ogni foro.

2. Far scorrere le fascette stringitubo (una per fissare il tubo alla pompa, l'altra alla connettore passante) sopra l'estremità del tubo. Forzare il tubo sullo scarico ugello della pompa. Installare il morsetto.

3. Instradare il tubo flessibile in pendenza verso l'alto verso il connettore passante. Evitare avvallamenti nel tubo che può intrappolare l'acqua e bloccare la pompa. Evitare di mettere in eccesso tensione sul tubo flessibile, che può danneggiare l'uscita della pompa.

4. Forzare il tubo sulle assi passanti e fissarlo in posizione.

FUNZIONAMENTO:

Quando il filo bianco marrone della pompa di sentina automatica è collegato al terminale positivo (+) della batteria, il filo nero è collegato al terminale positivo della batteria. terminale negativo (-), la pompa ha funzione automatica.

Quando il filo bianco marrone della pompa di sentina automatica è collegato al terminale positivo (+) della batteria, il filo nero è collegato al terminale positivo della batteria. terminale negativo (-), la pompa ha funzione automatica.

1. Quando il livello dell'acqua sale sopra la superficie piana inferiore del filtro 40 - 50 mm, il punto di contatto dell'interruttore a galleggiante è collegato quindi alla pompa funziona.2. Quando il livello dell'acqua scende a 20-30 mm sopra il fondo piatto

superficie del filtro, il punto di contatto dell'interruttore a galleggiante viene scollegato, l'interruttore a galleggiante smette di funzionare e quindi la pompa cessa di funzionare. Nel frattempo, quando il filo marrone della pompa di sentina automatica è collegato al terminale positivo (+) della batteria, il filo nero è collegato al terminale negativo (-) della batteria, questa pompa è uguale alla normale pompa di sentina e non ha alcuna funzione automatica.

ISTRUZIONI DI AVVERTIMENTO

ATTENZIONE: assicurarsi che la fonte di alimentazione sia 12 volt CC/24 volt CC. Una tensione più alta danneggerà la pompa.

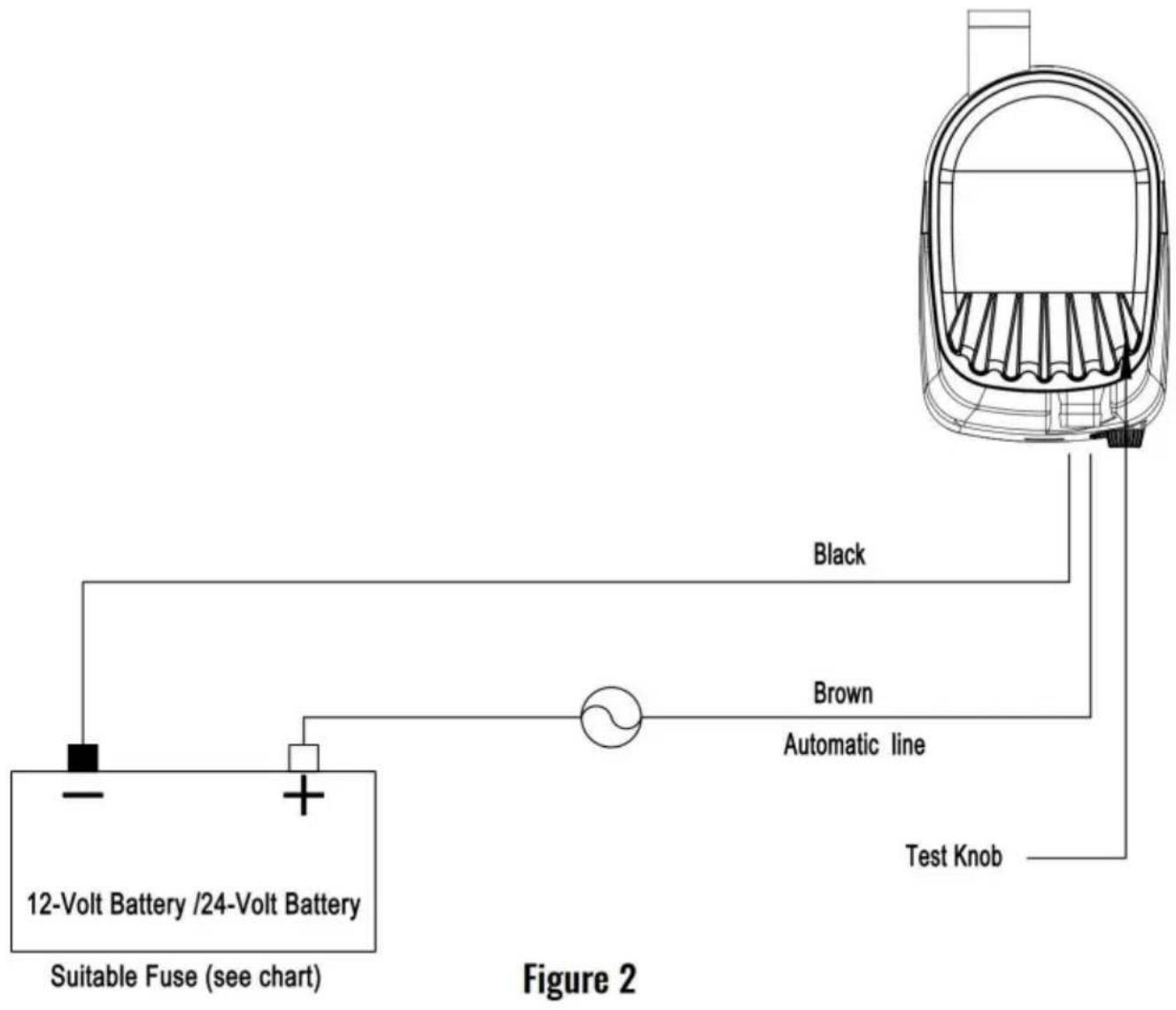

1. Utilizzando l'intera lunghezza del filo fornito (e altro filo se necessario), collegare i fili alla pompa come mostrato nello schema (vedere Figura 2).

1. Instradare i cavi fuori dal percorso e fissarli alla paratia per evitare di tirare.
2. Utilizzando connettori di testa dimensionati per cavi calibro 18, unire il portafusibile nel cavo positivo (marrone) tra la batteria e l'interruttore.

Posizionare il portafusibile in un luogo facilmente accessibile per sostituzione dei fusibili.

IMPORTANTE: utilizzare fusibili dell'amperaggio corretto (vedere la tabella delle specifiche) in cima al foglio.)

Attenzione: MANCATO FUSIBILE E MANCATO EFFETTUAMENTO DEL LE CONNESSIONI IMPERMEABILI APPROPRIATE ANNULLERANNO L' GARANZIA DEL PRODOTTO.

1. Installare un interruttore a tre vie che consenta la commutazione automatica o manuale modelli.5. Accendere la pompa e ruotare la manopola di prova in senso orario per controllare funzionamento. Alimentare la pompa con acqua. Se l'uscita sembra essere troppo bassa, controllare i collegamenti dei fili, i collegamenti invertiti determinano una girante opposta rotazione che riduce drasticamente la capacità e può causare il pompaggio prematuro fallimento.

CURA E MANUTENZIONE

Controllare di tanto in tanto la pompa per accertarsi che non vi siano detriti che la bloccano. girante e/o galleggiante all'interno dell'alloggiamento. Utilizzare la manopola di prova ruotandola in un in senso orario, un'attenta attenzione garantirà una pompa eccezionale prestazioni. ù Per

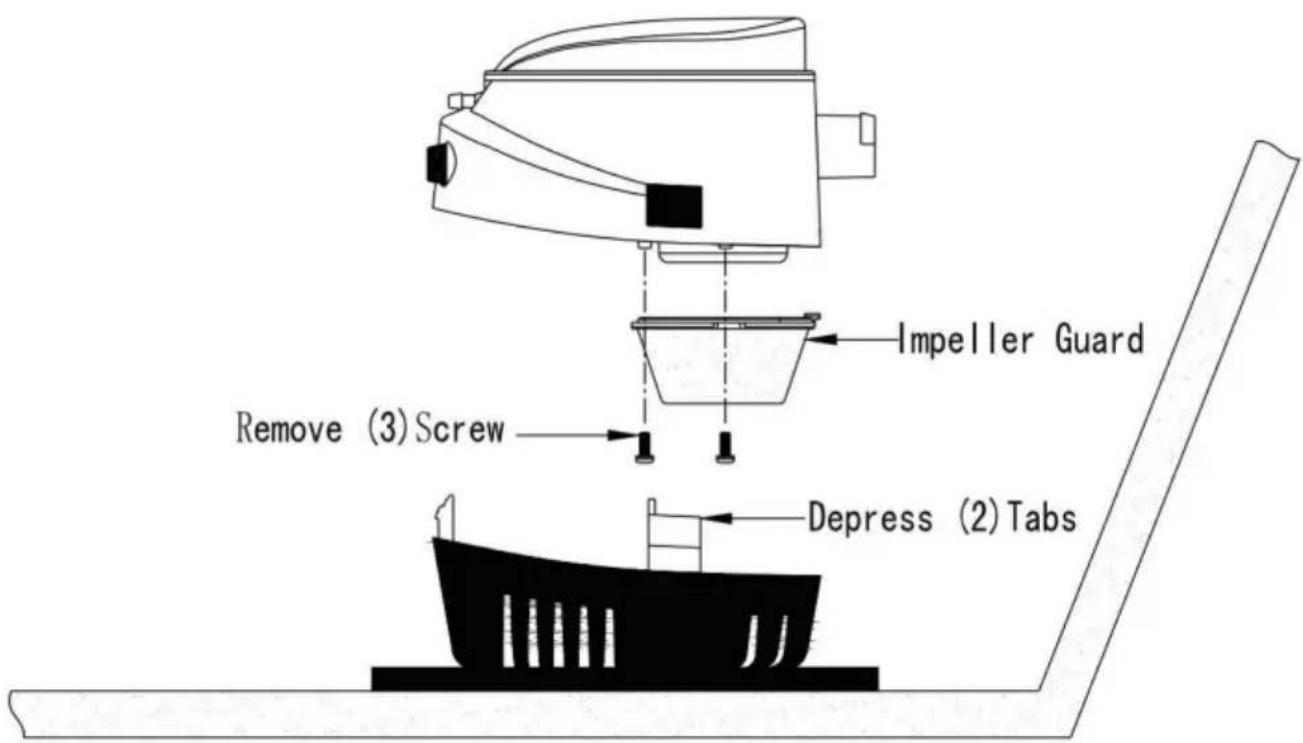

pulire la camera dell'acqua, rimuovere l'alloggiamento della pompa dal supporto base premendo le linguette sui lati. Sollevare l'alloggiamento della pompa. (Vedere Figura 3)

ÿ Per pulire la girante, rimuovere la vite di protezione della girante e sollevarla protezione della girante.

ÿ Rimuovere tutti i detriti che si sono accumulati nella camera della pompa e intorno la girante. Assicurarsi che tutti i detriti siano stati rimossi dalle fessure del filtro attorno alla base della pompa.

ÿ Ispezionare la girante per assicurarsi che sia saldamente fissata all'albero e sia non incrinato o rotto.

ÿ Riposizionare la protezione della girante, la vite e l'alloggiamento della pompa sulla base. Assicurarsi che tutte le linguette siano completamente inserite.
ÿ Controllare periodicamente i collegamenti elettrici per assicurarsi che siano resistenti all'acqua e montati in alto e asciutti. Non utilizzare detergenti per la casa sulla pompa perché molti di essi potrebbero danneggiare i materiali della pompa. A

La pompa in sé non è influenzata dalle temperature di congelamento. Tuttavia, se la pompa è immersa nel ghiaccio o circondata dal ghiaccio, non può essere utilizzata. Non accendere mai la pompa se è immersa o circondata dal ghiaccio.

RIPRISTINO DEI GUASTI

Sintomo possibile causa cura
RidottoFluire	Filtrointasato	Pulisci l'esterno del filtro e pulisci i detritida attorno alla girante.
	Linea di scaricoostruita	Pulisci il tubo tramite lavaggio inverso
	Bassa tensionedella batteria	Controllare le condizioni della batteria e caricarla se necessarioneccessario.
	Attorcigliatotubo di scarico	Se il tubo è piegato a causa di un fortepiegare, convertire in tubo flessibile che non si piega acurve.
Niente acquapompato	Filoconnessioni	Assicurarsi che i collegamenti dei cavi non sianocorrosi. Il controllo visivo non è sufficiente: una leggera trazionesu ogni filo indicherà se i fili sono ancorauniti. Controllare che nessuna giunzione di filo penda nell'acqua.
	Fusibile fuso	Controllare il fusibile per vedere che sia della dimensione correttail fusibile continua a saltare, controllare lagirante attraverso l'apertura di ingresso per accertarsiche non sia inceppata o bloccata da detriti.
	Interruttore a galleggiantefallimento	Sollevare l'estremità dell'interruttore a galleggiante verso l'alto: se la pompafunziona, l'interruttore è OK. Se la pompa nonfunziona, ruotare l'INTERRUTTORE MANUALE IN posizione ON: se la pompal'esecuzione dell'interruttore automatico è fallita.
Pompa non spegnere	Qualcosa sotto il galleggiante	Pulisci sotto il galleggiante per assicurarti che non ci siano detriti non tenere il galleggiante sollevato
	Galleggiante bloccato	Controllare che il galleggiante sia allentato e privo di olio di sentina gommoso. Se l'azione del galleggiante sembra lenta e/o il galleggiante non si muove liberamente, potrebbe verificarsi un funzionamento intermittente o sporadico della pompa. Questa condizione è solitamente il risultato di olio e/o sporcizia che si accumulano dentro e intorno alle parti mobili dell'interruttore. Per correggere, provare a immergere l'intero interruttore nel detergente marino per dieci minuti, agitando più volte e verificando che il galleggiante funzioni in modo fluido e libero. Ripetere se necessario
	Interruttore montato anche Basso IMPORTANTE	Se la pompa aspira aria e l'interruttore automatico non ha raggiunto la posizione OFF, è possibile che l'interruttore sia montato troppo in basso rispetto alla pompa e che debba essere reinstallato almeno 1/4 più in alto rispetto alla base della pompa.
Fili surriscaldato.Fuso isolamentoRipetutofusofusibile	Combinazione di girante inceppata e dimensione errata fusibile.	Assicurarsi che la girante sia pulita da detriti e libera di ruotare. Ridurre il fusibile alla dimensione corretta. Sostituire il cablaggio e/o l'interruttore danneggiati.
	Dimensioni del fusibile ogiranteinceppata	Assicurarsi che il fusibile abbia un amperaggio adeguato.Controllare la girante per verificare che non sia impigliata nella lenza, ecc.
