SSX110 - Macchina del ghiaccio Vevor - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Macchina per il ghiaccio professionale
Marca	Vevor
Modello	SSX110
Alimentazione elettrica	220-240 V ~ 50 Hz (stima)
Potenza	Circa 1000 W (richiede regolatore >1000 W)
Refrigerante	R290 (infiammabile)
Produzione di ghiaccio	Circa 15 kg/24h (stima)
Capacità del contenitore di stoccaggio	Circa 5 kg (stima)
Dimensioni (L x P x H)	Circa 38 x 45 x 70 cm (stima)
Peso	Circa 30 kg (stima)
Tipo di raffreddamento	Raffreddato ad aria
Pressione dell'acqua richiesta	0,13 - 0,55 MPa
Temperatura ambiente di funzionamento	10°C a 32°C
Umidità relativa massima	80% (a 31°C, diminuisce linearmente)
Funzioni principali	Produzione automatica di ghiaccio, sbrinamento automatico, arresto automatico a contenitore pieno, timer programmabile, pulizia integrata
Impostazioni	Spessore dei cubetti di ghiaccio (regolabile da -7 a +15 min)
Display	Tubi numerici (temperatura, tempo)
Materiale esterno	Acciaio inossidabile (probabile)
Manutenzione regolare	Pulizia quotidiana (paletta, sportello), settimanale (contenitore), mensile (pompa), trimestrale (condensatore)
Sicurezza	Messa a terra obbligatoria, protezione alta tensione, arresto automatico in caso di contenitore pieno
Garanzia	1 anno (ricambi e manodopera, esclusa plastica)

Domande frequenti - SSX110 Vevor

Cosa fare se la macchina non produce ghiaccio?

Controllare prima l'alimentazione elettrica e l'arrivo dell'acqua. Assicurarsi che il deflettore del contenitore del ghiaccio si chiuda correttamente. Consultare la tabella dei guasti: le cause possibili includono fusibile bruciato, interruttore di alimentazione difettoso o pressione dell'acqua insufficiente. Se il problema persiste, contattare il servizio post-vendita.

Come pulire la macchina per il ghiaccio?

Pulire quotidianamente la paletta del ghiaccio e lo sportello. Ogni settimana, pulire l'interno del contenitore di stoccaggio. Ogni mese, smontare e pulire la pompa dell'acqua. Ogni 2 mesi, pulire le griglie del ghiaccio, la sfera galleggiante e il lavello. Ogni 3 mesi, pulire il condensatore raffreddato ad aria con una spazzola morbida o un aspirapolvere.
Importante: Scollegare sempre l'apparecchio prima della pulizia. Utilizzare acqua tiepida e un detergente neutro. Per la decalcificazione, utilizzare aceto o acido citrico.

Cosa significa l'allarme E1 sul display?

L'allarme E1 indica un difetto del sensore di temperatura ambiente. Sostituire il sensore. Se gli allarmi E1 ed E2 appaiono contemporaneamente, sostituire entrambi i sensori (ambiente e ritorno aria) e assicurare una ventilazione sufficiente intorno alla macchina.

Perché il ghiaccio prodotto è troppo sottile o incompleto?

Le cause possibili sono: livello dell'acqua troppo basso nel serbatoio, pressione dell'acqua insufficiente (deve essere tra 0,13 e 0,55 MPa), valvola di ammissione difettosa o tubi ostruiti. Verificare anche che il filtro dell'acqua non sia intasato e che la temperatura ambiente sia nell'intervallo raccomandato (10°C a 32°C).

Come regolare lo spessore dei cubetti di ghiaccio?

Premere il pulsante '+' per 3 secondi finché la temperatura non lampeggia. Utilizzare i pulsanti '+' o '-' per regolare il tempo di produzione: ogni incremento di un minuto aumenta lo spessore (max +15 min), ogni decremento lo riduce (min -7 min). La nuova impostazione si applica al lotto successivo.

Posso utilizzare l'acqua del rubinetto direttamente?

Si consiglia di utilizzare acqua potabile filtrata a temperatura normale. La pressione dell'acqua deve essere compresa tra 0,13 e 0,55 MPa. Se l'acqua è dura, installare un filtro per ridurre il calcare. Collegare solo a una fonte di acqua potabile.

Perché la macchina si ferma 3 minuti dopo l'accensione?

Ciò è probabilmente dovuto a una protezione alta tensione. Cause possibili: temperatura ambiente troppo elevata, filtro del condensatore sporco o motore del ventilatore difettoso. Pulire il condensatore e assicurare una buona ventilazione. Se il problema persiste, contattare un tecnico.

Come installare il filtro dell'acqua?

Collegare l'ingresso del filtro al rubinetto dell'acqua potabile e l'uscita al tubo di ingresso della macchina (ingresso del pannello). Assicurarsi che il filtro sia montato con il pannello che indica ingresso e uscita. Se la macchina non è fornita con un filtro, acquistarne uno compatibile.

Cosa fare in caso di perdita d'acqua?

Verificare prima il serbatoio dell'acqua: se la sfera galleggiante è troppo alta o difettosa, regolarla o sostituirla. Ispezionare anche la valvola di ammissione: se non chiude ermeticamente, pulirla o sostituirla. Assicurarsi che i tubi siano ben collegati e non danneggiati.

Come sbrinare manualmente la macchina?

In modalità standby, tenere premuto il pulsante di alimentazione/sbrinamento per 3 secondi per entrare nello stato di sbrinamento. La macchina riscalderà l'evaporatore per far cadere i cubetti di ghiaccio. Il ciclo di sbrinamento dura circa 1,5 minuti. Se si verifica una formazione eccessiva di ghiaccio, scollegare l'apparecchio per 10 minuti, poi ricollegarlo.

MANUALE UTENTE SSX110 Vevor

Queste sono le istruzioni originali. Si prega di leggere attentamente le istruzioni del manuale prima dell'uso. VEVOR si riserva la piena interpretazione del proprio manuale utente. L'aspetto del prodotto dipenderà dal prodotto ricevuto. Vi preghiamo di scusarci se non vi informeremo più in caso di aggiornamenti tecnologici o software sul prodotto.

Segno di diviet	Segno di avvertimento	Attenzione al fuco	Tensione pericolosa
Indica un atto proibito che potrebbe causare lesioni mortali o gravi infortunio	Indica questioni che potrebbero causare lesioni personali o danniagli oggetti	Indica che il materiale utilizzato è un materiale combustibile,attenzione al fuco	Indica un'alta tensione zona di pericol elettrico,attenzione all'alta tensione elettricità

Nota: assicurarsi di conservare il manuale in un luogo a cui

gli utenti possano accedere in qualsiasi momento.

Precauzioni per un funzionamento sicuro.

Attenzione	Dopo aver ricevuto la merce, è necessario lasciare l'olio lubricificante del compressore si depositi per 2 prima di poterlo utilizzato, altrimenti il compressor potrebbe danneggiarsi lavoramente.
⊗	Non utilizzato la macchina per il ghiaccio all'aperto bagnata alla pioggia, potrebbe causare dispersione elettriche o scosse elettriche.
⊗	Non posizionare mai la macchina per il ghiaccio luogo umido o esposto a spruzzi d'acqua. Dane all'isolamento della macchina per il ghiaccio posso causare perdite elettriche o scosse elettriche.
⊗	Non spruzzare mai acqua direttamente sulla macchi ghiaccio. Una macchina del ghiaccio bagnata può sscosse elettriche o cortocircuito.
⊗	Assicurarsi di non introdurre sostanze volatili o infiammabili nella macchina del ghiaccio. La conservazione di tali materiali può causare esplòsio incendi.
△	La macchina per il ghiaccio deve essere installata tecnici qualiati o personale addetto alla manutenzi L'installazione autonoma della macchina per il ghiaccio può causare perdite di gas o liquidi, scosse elettriche incendi.
⊗	Non smontare, riparare o modificare mai la macchi ghiaccio. Se tali operazioni vengono eseguite da personale non qualificato, potrebbero verificarsi inciden leSIONi personali dovute a guasti.
⊗	Non collegare mai a terra la macchina per il ghtramite un tubo del gas, una conduttura idrica, un Telefonica o un parafulmine. Questo è considerat pericoloso per la messa a terra.
⊗	Non inseire mai materiali metallici come spilli o fili nelle prese d'aria, nei fori di passaggio o nelle p scarico per la circolazione dell'aria nel serbatoio. potrebbe causare scosse elettriche o lesioni personi dovute all'azionamento accidentale di parti in movim
△	Assicuratevi di posizionare la macchina del ghiaccia saldamente su un pavimento solido. Se il pavimento sufficientemente robusto o non è positizonato correttamente, la macchina del ghiaccio potrebba danneggiarsi capovolgendosi o rovesciandosi.
⊗	Assicurarsi di utilizzato l'alimentatore dedicato specifica sulla targhetta di questa macchina per il ghiaccio. Ldi una presa di corrente secondaria può causare incendio.
⊗	Dopo aver rimioso la polvere, assicurarsi di inse saldamente la spina nella presa.Una presa impolverata o insertita in modo errato causare un incendio.
⊗	Utilizzato una presa con messa a terra per previscosse elettriche. Nel caso improbabile in cui non disponibile una presa con messa a terra, il dispos messa a terra deve essere assemblato da un te qualificato. La presa deve essere in una posizio facilemente accessibile dopo l'installazione.
⊗	Se per qualsiasi motivo si verifica una temperatu anomala o un allarme nella scatola, è necessario ttrimmediamente il contentuto della scatola in un lu sicuro per evitare di perdorlo.
⊗	Questo appearecchio contiene materiali infiammabili eessere smaltito e riciclato da personale e agenzaqualificate.
⊗	Non utilizzato attrezzature meccaniche o altri mezzi accelerare lo sbrinamentoprocesso salvo quando raccomandato dal produttor
△	Non danneggiare il circuito di refrigerazione.
△	Ad eccezione del tipo raccomandato dal produttorl'apparecchio non deve essere utilizzato nel vano conservazione degli alimenti dell'apparecchio.
Δ	Utilizzare il nuovo tubo flessibile fornito in dotazione l'apparecchio; il vecchio tubo flessibile non può es riutilizzato.
Δ	Quando si maneggiano materiali tossici, pericolosi radioattivi, utilizzato questa macchina per il ghiaccio luogo sicuro. Un uso impropero più è avere effetti n sulla salute e sull'ambiente.
Δ	Lo smaltimento della macchina del ghiaccio deve è effettuato da una persona specializzata. Nongettare macchina del ghiaccio via, ma lasciarla incustodita. potrebbe causare il blocco del bambino all'interno macchina.
Δ	Non ci sono ostruzioni attorno all'apparecchio o r struttura incorpora, mantenendo così aperta la ventilazione.
Δ	Scollegare il cavo di alimentazione prima di puli sottoporre a manutenzione o ispezionare la macchin il ghiaccio per evitare scosse elettriche o lesions pe
Δ	Alcuni modelli utilizzano refrigeranti e agenti schium infiammabili. Attenzione al fuoco (il prodotto è contrassegnato con il significolo "Attenzione al fuoco"). In caso di anomalie nel prodotto, è necessario rivo personale qualificato e a istutti specializzati per riparazione.
Δ	Questo apparecchio contiene un agente espandenti inflammabile, il ciclopentano, che deve essere small riciclato da personale e istituzioni qualiati.
!	I bambini devono essere sorvegliati per assicurarsi non giochino con la macchina.
!	In caso di malfunzionamento della macchina del gh scollegare il cavo di alimentazione. Un funzioname anomalo prolongato più causare scosse elettriche incendi.

La sicurezza elettrica è importante.

1. La tensione di esercizio della macchina per il ghiaccio deve essere compatibile con quella della marca. Se la tensione non rientra in quell'intervallo, acquistare un regolatore di tensione superiore a 1000 W.
2. Assicurarsi di collegare il filo di terra e di collegarlo a terra in modo sicuro. Il filo di terra non deve essere collegato alla tubazione dell'acqua o del gas.
3. Per proteggere il compressore, non riavviare la macchina del ghiaccio entro 10 minuti dallo spegnimento.
4. Non collegare altri apparecchi elettrici alla stessa presa.
5. Se il cavo di alimentazione è danneggiato, per evitare pericoli, deve essere sostituito da una persona incaricata dal produttore o da un professionista qualificato.
6. Il sistema di controllo elettrico ha una tensione superiore a 36 V. Non aprirlo e non toccarlo durante l'uso; in caso di riparazione, contattare il produttore o rivolgersi a personale tecnico qualificato.

ATTENZIONE: Non azionare la macchina del ghiaccio in caso di perdite di gas nell'ambiente in cui si trova. Poiché la scintilla causata dall'apertura o dalla chiusura della spina o del regolatore di temperatura potrebbe causare un incendio, è necessario interrompere la fonte d'aria e attendere la fine per consentire la circolazione dell'aria.

Precauzioni di installazione

Requisiti per le condizioni di movimentazione e spostamento:

Durante il trasporto, il mobile deve essere mantenuto il più dritto possibile. L'inclinazione non deve superare i 45°. Non capovolgerlo e non posizionarlo orizzontalmente.

Per far funzionare correttamente la macchina del ghiaccio e ottenere le migliori prestazioni, posizionarla nelle seguenti condizioni:

1. Terreno solido e pianeggiante

Posizionare la macchina per il ghiaccio su una superficie solida e piana per evitare vibrazioni e rumori eccessivi.

2. Tenere lontano dalla fonte di calore

Evitare di posizionare la macchina del ghiaccio vicino ad apparecchi caldi come fornelli a gas o stufe. Il riscaldamento della macchina del ghiaccio può causare una riduzione dell'efficienza di raffreddamento.

3. Evitare la luce solare diretta

Se la macchina per il ghiaccio viene installata alla luce diretta del sole, potrebbe funzionare in modo anomalo e la sua durata potrebbe ridursi.

4. Area asciutta

Evitare di posizionare la macchina per il ghiaccio in una zona umida, ad esempio vicino a un rubinetto o a un lavandino.

Stai attezzo	Dopo aver ricevuto la merce, è necessario lasciar l'olio lubrificante del compressore si depositi per 2 prima di poterlo utilizzato, altrimenti il compresso potrebbe danneggiarsi disponibile.
!	Se la macchina del ghiaccio viene posizionata in umida, è necessario installare un interrottore di sic e la macchina deve essere collegata a terra. In sI'interruttore di sicurezza sulla linea elettrica. Per u informazioni, consultare il rivenditore della macchina ghiaccio o un elettricista.
Attenzione
	Utilizzato sempre una spina con messa a terra collegare a terra la macchina del ghiaccio per es scosse elettriche in caso di perdite.
	In molte situazioni, sostuire un terminale di mes terra con un tubo dell'accua non garantirà una pro di messa a terra adeguata, poiché negli impianti i vengono spesso utilizzati tubi di plastica.
	Non collegare mai a terra la macchina per il gh tramite un tubo del gas, poiché è molto pericol
	Non collegare mai a terra la macchina per il gh tramite la linea Telefonica o un parafulmine, perché fulmine colpisce, si genererà una corrente elevata rendendo QUESTa messa a terra molto pericolosa

1. Nella macchina del ghiaccio non cadrà nulla.
2. Le istruzioni per l'installazione e l'uso devono essere fornite con dichiarazioni cautelative riguardanti la manipolazione, lo spostamento e l'uso della macchina del ghiaccio per evitare di danneggiare i tubi del refrigerante o aumentare il rischio di perdite.
3. Le istruzioni di installazione e di funzionamento devono indicare che

I componenti devono essere sostituiti con componenti simili e la manutenzione deve essere effettuata da personale di assistenza autorizzato dalla fabbrica, in modo da ridurre al minimo il rischio di possibile accensione dovuta a parti non corrette o a un servizio improprio.

1. Le istruzioni di installazione devono indicare che la macchina è

ghiaccio deve essere

installata secondo le norme di sicurezza per i sistemi di refrigerazione, ASHRAE 15. Inoltre, le istruzioni devono indicare che i produttori di ghiaccio non devono essere installati nei corridoi o nei passaggi di edifici pubblici.

Condizioni ambientali:

Questa apparecchiatura è progettata in conformità alle seguenti condizioni:

1. Uso interno.
2. L'altitudine non è superiore a 2000 metri.
3. La temperatura ambiente è compresa tra 10 °C e 32 °C.
4. Quando la temperatura non supera i 31 °C, l'umidità relativa massima è dell'80% e diminuisce linearmente con l'aumento della temperatura.
5. La fluttuazione della tensione di alimentazione principale non supera ±10% della tensione nominale.
6. In base al livello di installazione dell'apparecchiatura (oltre il livello di tensione) transitorio di sovratensione.

Questo apparecchio viene utilizzato per scopi simili, quali:

-- una zona cucina in un negozio, ufficio o altro luogo di lavoro; -- aziende agricole, come alberghi, motel e ambienti residenziali; ambienti alberghieri per famiglie;

Ristorazione e applicazioni simili non al dettaglio. Questo apparecchio è destinato all'uso domestico generico.

Funzionamento corretto

Quando si utilizza per la prima volta e per un funzionamento continuato, attenersi alle regole riportate di seguito.

1. Collegare la macchina del ghiaccio a una presa apposita (l'alimentazione è compatibile con la marca più nota).
2. La macchina del ghiaccio deve funzionare a lungo per stabilizzare la temperatura nel vano di stoccaggio del ghiaccio e ridurre al minimo il numero di aperture della porta durante quel periodo.
3. La macchina per il ghiaccio è dotata di un sistema di raffreddamento. È vietato bloccare gli oggetti.
4. Dopo aver completato il funzionamento della macchina del ghiaccio, accendere la macchina e lasciarla iniziare a produrre ghiaccio.
5. Utilizzare una fonte d'acqua indipendente per la macchina del ghiaccio, controllandola regolarmente per evitare bassa pressione dell'acqua, fluttuazioni o intasamento del filtro.
6. Non conservare detriti nel vano ghiaccio, né congelare o congelare alimenti nel vano ghiaccio e mantenere pulita la paletta per il ghiaccio.
7. Quando il contenitore del ghiaccio è plastificato, aprirlo e chiuderlo delicatamente. Non far cadere lo sportello. Una volta terminato il ghiaccio, chiudere lo sportello scorrevole del contenitore del ghiaccio.
8. La macchina per il ghiaccio deve essere tenuta lontana da fonti di calore. È severamente vietato utilizzarla in ambienti con temperature elevate. Evitare la luce solare diretta, per non compromettere la dissipazione del calore della macchina.
9. Non lavare direttamente la superficie della macchina del ghiaccio con spruzzi d'acqua.

In caso contrario, potrebbero verificarsi cortocircuiti o perdite elettriche.

• Dopo aver utilizzato la macchina per il ghiaccio per un certo periodo, se non viene utilizzata per un lungo periodo, è necessario accenderla ogni 4 mesi per 4-6 ore.

Poiché il prodotto viene aggiornato e classificato continuamente, la macchina che riceverete potrebbe non essere esattamente uguale all'immagine nel manuale. Vi preghiamo di comprendere. Continueremo a migliorarla.

1. Per produrre ghiaccio si dovrebbe usare acqua potabile filtrata a temperatura normale.
2. La pressione dell'acqua di alimentazione deve essere controllata tra 130-550 kPa. Se la pressione dell'acqua è troppo alta, installare una valvola di sicurezza. Non lasciare che il tubo sia sottoposto ad alta pressione.
3. Collegare il tubo flessibile esterno della macchina al rubinetto dell'acqua potabile. Il tubo è dotato di un'indicazione per indicare l'ingresso e l'uscita.
4. Collegare l'ingresso del filtro al rubinetto dell'acqua potabile.
5. Per garantire un drenaggio regolare della macchina, è importante assicurarsi che il tubo di drenaggio si trovi al di sotto della superficie inferiore della macchina. Il tubo di drenaggio della macchina con pompa di drenaggio deve essere più basso della superficie inferiore del contenitore di stoccaggio.

Avvertimento

È consentito solo il collegamento all'acqua potabile.

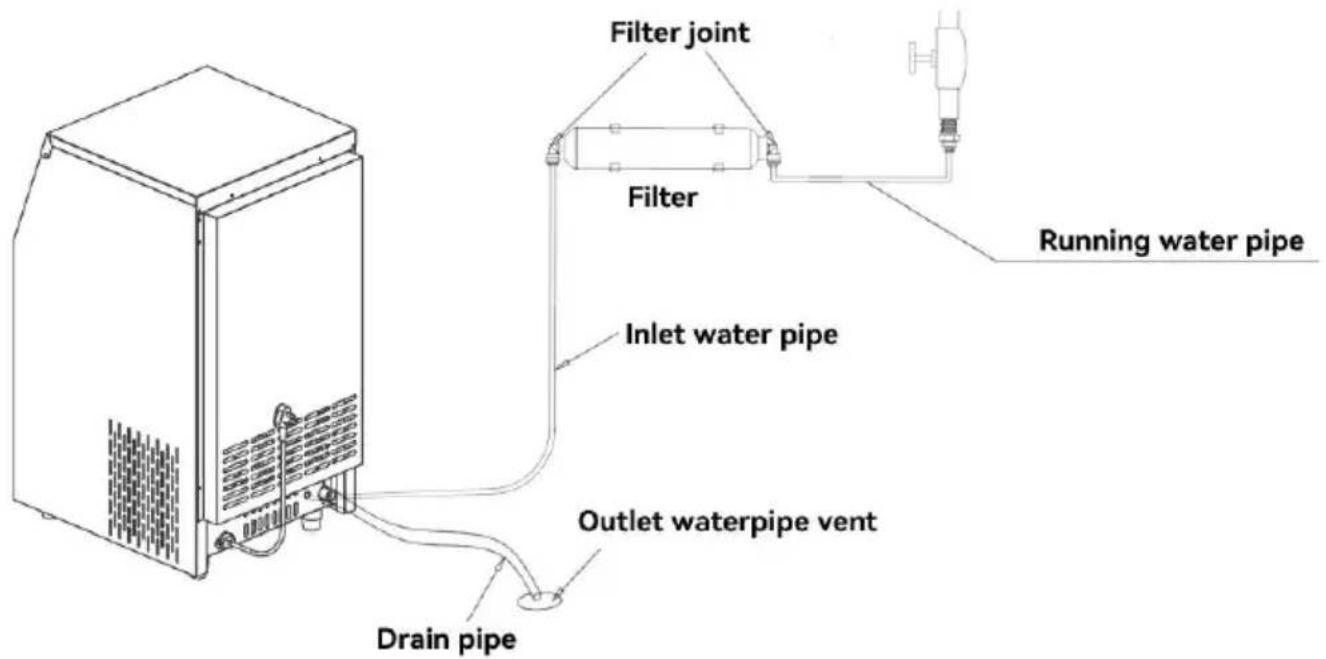

Installazione all-in-one

※ Se la macchina del ghiaccio non è dotata di filtro, i clienti devono acquistarlo autonomamente.

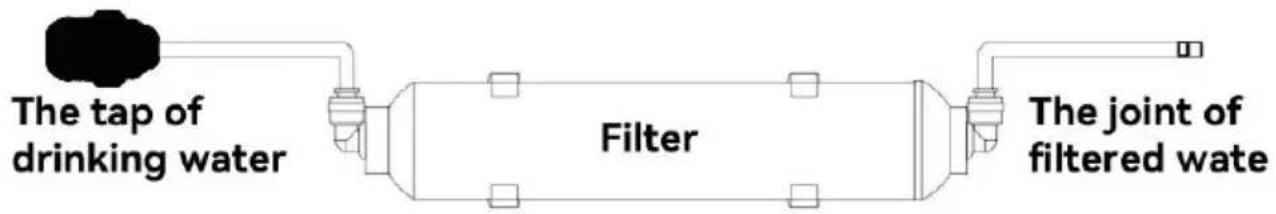

Istruzioni per l'installazione del filtro.

Le istruzioni per l'installazione del filtro

Le istruzioni per l'installazione del filtro

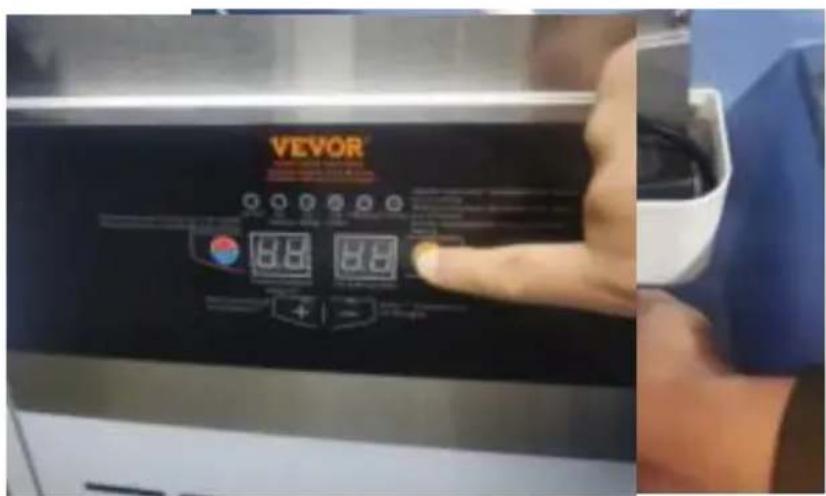

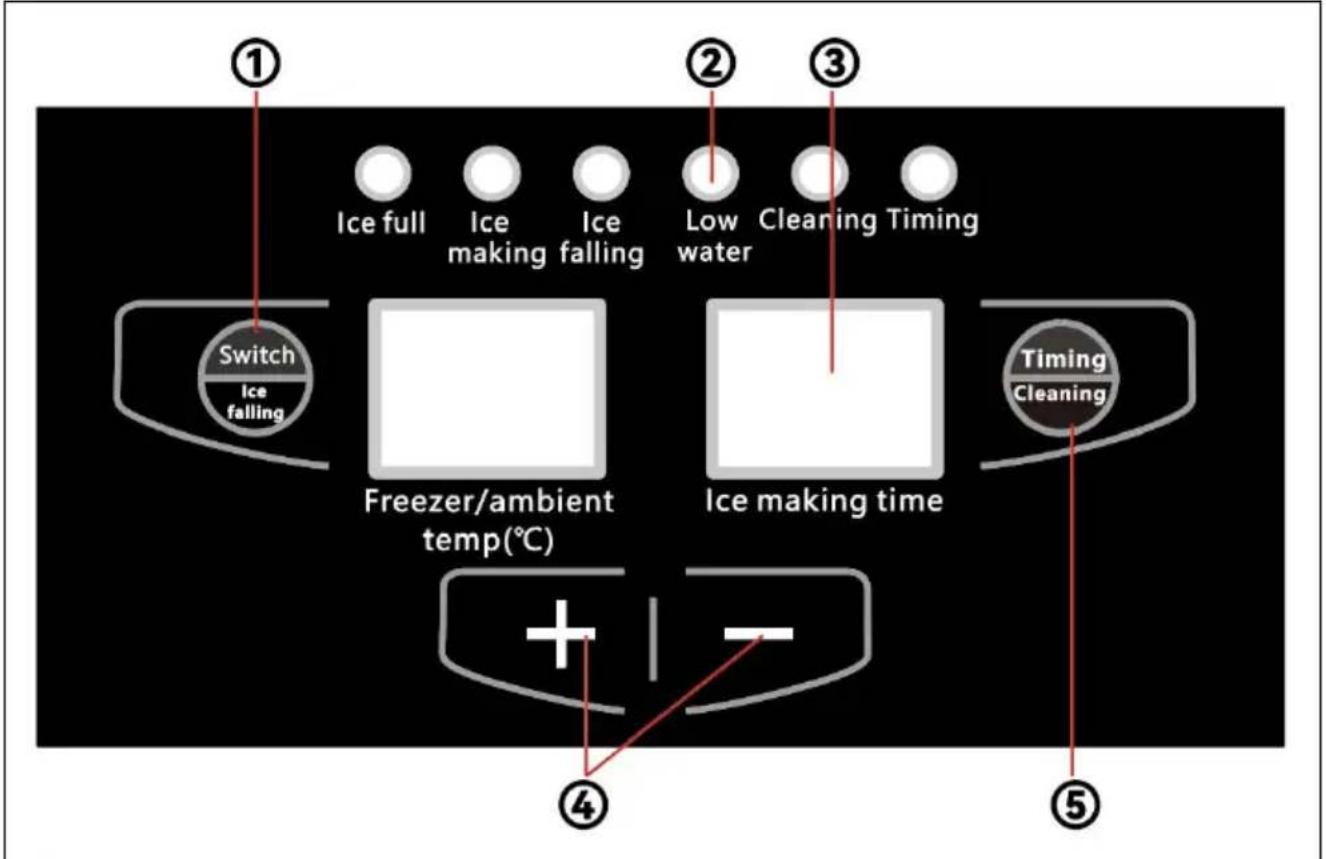

Descrizione delle funzioni del pannello di controllo digitale a quattro pulsanti.

① Interruttore di alimentazione e tasto di sbrinamento: dopo l'accensione, fare clic per accedere allo stato di produzione del ghiaccio; fare clic per accedere allo stato di sbrinamento durante il processo di produzione del ghiaccio; nello stato di produzione ghiaccio e sbrinamento, tenere premuto per 3 secondi per accedere allo stato di spegnimento. ② Luce LED: rappresenta lo stato della macchina. ③ Tubo di visualizzazione digitale.

Il tubo digitale di sinistra visualizza la temperatura ambiente e la temperatura dell'aria di ritorno; il tubo digitale di destra visualizza il tempo di commutazione e il tempo di produzione del ghiaccio.

(4) Pulsante +/-: regola lo spessore del cubetto di ghiaccio in modalità di lavoro, stato di spegnimento o accensione e spegnimento temporizzati, il tempo di commutazione del tempo; tieni premuto il pulsante per secondi per accendere o spegnere la luce. ⑤ Pulsante di pulizia e temporizzazione.

In modalità standby, premere il tasto in modo continuo per 3 secondi: il sistema entra in modalità di pulizia; premere quel pulsante per avviare il conto alla rovescia dello spegnimento programmato, quindi fare clic per annullare lo spegnimento programmato; premere quel pulsante nello stato di standby per avviare il conto alla rovescia dell'accensione programmata, quando fare clic per annullare l'accensione programmata; l'unità di tempo visualizzata è l'ora.

Istruzioni per l'uso dei pulsanti

- Processo operativo

1. Collegare l'alimentazione, fare clic sul pulsante dell'interruttore della macchina del ghiaccio, la macchina del ghiaccio inizia a funzionare.
2. Aprire l'elettrovalvola di ingresso dell'acqua per immettere l'acqua. Quando il livello dell'acqua sale, la sfera galleggiante sale. Quando il livello dell'acqua raggiunge il livello richiesto, la valvola di ingresso dell'acqua si chiude e viene eseguito il programma di pulizia. Al termine della pulizia, la macchina entrerà automaticamente nel ciclo di produzione del ghiaccio.
3. Quando lo spessore del cubetto di ghiaccio raggiunge lo spessore impostato, si avvia il programma di sbrinamento, l'elettrovalvola inizia a funzionare, la pompa dell'acqua si ferma, il calore entra nell'evaporatore e il cubetto di ghiaccio cade per circa 1,5 minuti. Quando il cubetto di ghiaccio cade, il deflettore di caduta del ghiaccio si gira e aziona l'interruttore a lamella; quando l'interruttore a lamella si richiude, la macchina torna al processo di produzione del ghiaccio.
4. Il compressore non si ferma durante l'intero processo di produzione ghiaccio e di sbrinamento.
5. Quando il secchiello del ghiaccio è pieno di ghiaccio e l'interruttore magnetico non può essere chiuso automaticamente, la macchina si spegne automaticamente. Quando vengono rimossi abbastanza cubetti di ghiaccio e l'interruttore magnetico viene richiuso, la macchina si riavvia con un ritardo di 3 minuti e riprende il processo di produzione del ghiaccio.

Regolazione dello spessore del cubetto di ghiaccio

1. Tenere premuto il pulsante "+" per 3 secondi finché la temperatura visualizzata non inizia a lampeggiare. Quindi, premere il pulsante "+" per regolare lo spessore dei cubetti di ghiaccio. Premendo il pulsante verranno visualizzati i minuti, con un incremento di 1 minuto che si aggiunge al tempo di produzione del ghiaccio corrente, fino a un massimo di 15 minuti. Ogni decremento di 1 minuto riduce il tempo di produzione del ghiaccio, con una riduzione minima di -7 minuti. Aumentando il tempo di produzione del ghiaccio si otterranno cubetti di ghiaccio più spessi, diminuendolo si otterranno cubetti più sottili.
2. Una volta regolato il tempo di produzione del ghiaccio, il nuovo tempo di produzione del ghiaccio verrà applicato al lotto di ghiaccio successivo al termine del lotto corrente.

Clicca sull'interruttore della luce blu per accenderla, altrimenti spegnila.

- Funzione di accensione programmata

1. Nello stato di standby, premere il tasto di temporizzazione preimpostato per eseguire la funzione di accensione temporizzata; la spia LED di temporizzazione si accende e il numero visualizzato indica il tempo di accensione rimanente, quando l'unità di misura è l'ora.
2. Nello stato di accensione temporizzata, fare clic su "+" o "-" per regolare il tempo di accensione rimanente.
3. Dopo aver eseguito l'accensione programmata, fare clic sul pulsante prenotazione programmata per annullare l'accensione programmata.

- Funzione completa di ghiaccio

1. Quando il secchiello del ghiaccio è pieno di ghiaccio e il deflettore ghiaccio non può essere chiuso automaticamente, la macchina smetterà di funzionare automaticamente.
2. Quando i cubetti di ghiaccio sono esauriti, il deflettore del ghiaccio si resetta e la macchina si riavvia automaticamente dopo un ritardo di 3 minuti. Se la macchina del ghiaccio si ferma a causa di fluttuazioni di tensione o pressione dell'acqua e non produce ghiaccio o non sbrina, prima di tutto, dopo aver scollegato l'alimentazione per 5 minuti, riaccendere la macchina per testarla. A causa delle variazioni di temperatura dell'acqua e della temperatura ambiente, a volte potrebbe formarsi del ghiaccio nel lavandino. Se il ghiaccio è consistente, scollegare l'alimentazione per 10 minuti e poi riaccenderla.
3. Quando non ci si trova in alcuna interfaccia di impostazione, forzare il funzionamento della pompa di drenaggio per 60 secondi e poi arrestarla (inclusi standby e avvio) premendo continuamente il pulsante "-" due volte (efficace entro 2 secondi).
4. Quando la macchina è accesa, la pompa di scarico si avvia automaticamente per 20 secondi ogni 15 minuti e poi si spegne. Nota: le modalità di avvio della macchina sono: produzione di ghiaccio, completezza produzione di ghiaccio, sbrinamento, aggiunta di acqua, mancanza di acqua e pulizia a breve termine.

Precauzioni

Si prega di seguire i requisiti di questo manuale per la manutenzione della macchina, al fine di aumentare l'affidabilità e la longevità; inoltre, una buona manutenzione può evitare un consumo eccessivo di energia.

1. Pulire frequentemente l'ambiente circostante la macchina del ghiaccio per mantenerla pulita e non ostruire le feritoie di ventilazione della macchina del ghiaccio.
2. Il guscio può essere pulito con un detergente neutro e poi asciugato con un panno morbido. Se necessario, è possibile utilizzare detergenti e lucidanti per acciaio inossidabile disponibili in commercio.
3. I filtri devono essere controllati regolarmente e sostituiti

immediatamente con filtri nuovi se danneggiati.

1. Il serbatoio dell'acqua della macchina per il ghiaccio e l'interno del contenitore di stoccaggio del ghiaccio possono essere lavati direttamente con tubi dell'acqua. Non usare troppa pressione dell'acqua e non lavare direttamente la pompa dell'acqua e la parte sopra la vaschetta del ghiaccio per evitare che il circuito venga bagnato.
2. Manutenzione del condensatore della macchina per il ghiaccio raffreddata ad aria: pulire il condensatore raffreddato ad aria una volta ogni tre mesi. Utilizzare una spazzola morbida o un aspirapolvere con spazzola per spazzolare le alette del condensatore su e giù lungo la direzione delle alette per evitare di danneggiarle e compromettere l'effetto di raffreddamento.

Δ	La garanzia non comprende alcun tipo di manutenz
Δ	Gli elementi filtranti devono essere sostituiti regolarm
Δ	Prima di pulire o controllare la macchina, staccare e staccare l'elettricità.
Δ	Se nella macchina è presente molto sporco e calca il circuito dei tubi è ostruito, chiamare il serviz post-vendita. Tuttavia, il servizio porta a porta avrcosto.
Δ	condensatore raffreddato ad aria è molto affiliata. attenzione a non farsi male quando la si pulisco

Guida all'uso sicuro del ghiaccio

La manutenzione e l'ispezione di routine sono particolarmente importanti se il ghiaccio deve essere utilizzato come ghiaccio commestibile.

Se la macchina del ghiaccio è stata utilizzata per un lungo periodo, il ghiaccio prodotto potrebbe intrappolare calcare, muffa o ruggine a causa della temperatura, della qualità dell'acqua o dell'invecchiamento. Pertanto, è importante mantenere l'interno del

frigorifero pulito tramite manutenzione ordinaria. Se trovi corpi estranei nel fondo del frigorifero o nel ghiaccio durante il funzionamento o la manutenzione, interrompere immediatamente l'utilizzo della macchina per il ghiaccio e contattare il venditore.

1. Paletta (pulire una volta al giorno)

Immergere la paletta per il ghiaccio in acqua calda (30~40°C) con una soluzione disinfettante per più di 3 minuti, quindi risciacquare con acqua di rubinetto e asciugare.

1. Porta del frigorifero (pulire una volta al giorno)

Poiché la porta del frigorifero è soggetta a contaminazione batterica, assicurarsi di mantenerla pulita pulendola con un panno morbido e acqua tiepida. 3. Frigorifero, porta paletta per il ghiaccio e contenitore (pulire settimanalmente).

Informazioni importanti

1. Per evitare deformazioni o crepe delle parti in plastica, evitare il contatto con pesticidi o altre sostanze oleose.
2. Rimuovere accuratamente lo sporco o la polvere dal telaio di fissaggio della paletta per il ghiaccio.

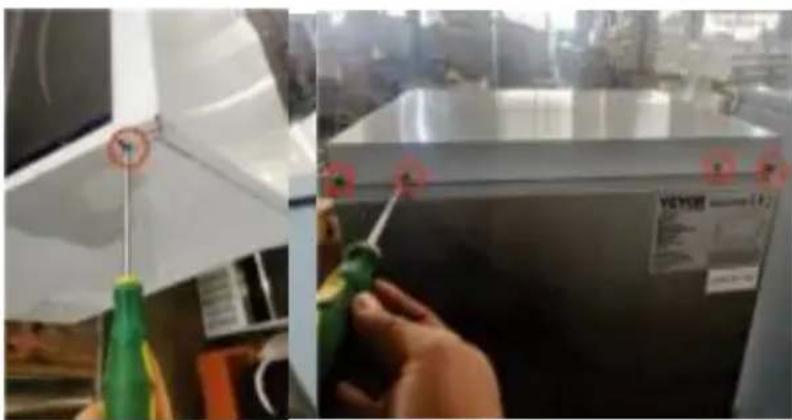

Ci sono sei viti davanti al coperchio superiore, sulla macchina, sui lati destro e sul retro. Utilizzare un cacciavite a croce per rimuovere queste viti in senso antiorario, quindi sollevare delicatamente la piastra di copertura superiore e posizionarla in una posizione adatta.

2. Rimozione e pulizia della pompa dell'acqua (pulizia ogni 2 mesi)

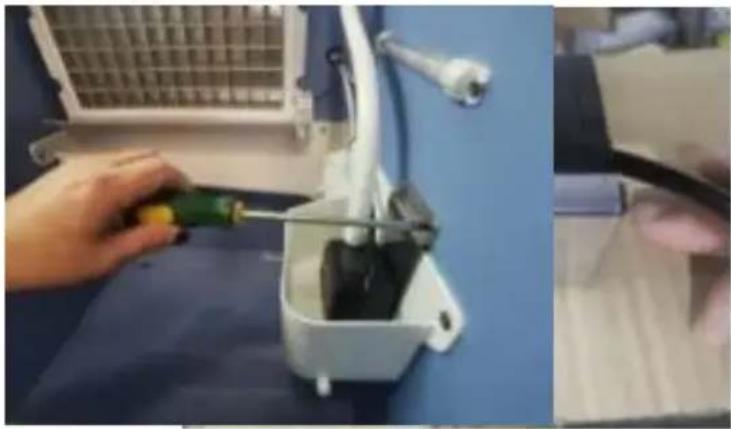

2.1 Rimuovere le due viti sopra la staffa di supporto della pompa con un cacciavite a croce, quindi estrarre il giunto del tubo di pompaggio dalla pompa.

ugello di scarico e rimuovere le due viti nella parte inferiore del supporto della pompa con un cacciavite a croce.

Figura 1 Figura 2

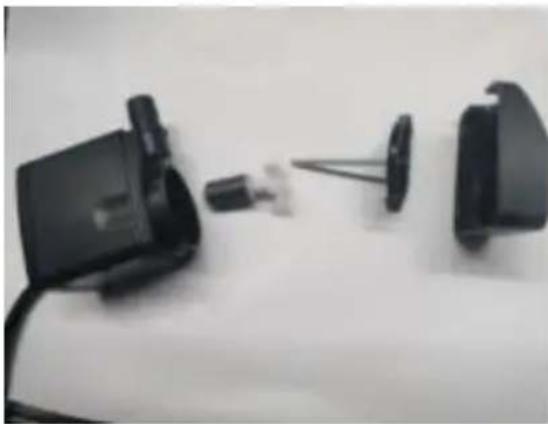

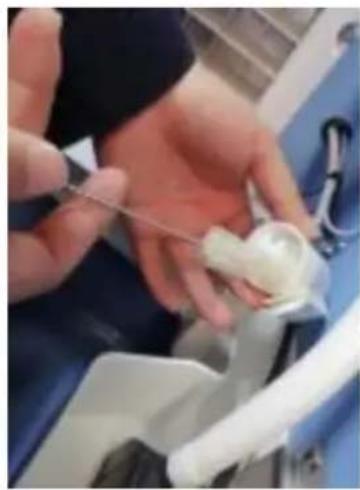

2.2 Rimuovere il filtro del coperchio anteriore (Figura 1); il filtro può essere rimosso direttamente. 2.3 Ruotare il tappo in senso antiorario e rimuoverlo (Figura 2). 2.4 Dopo aver rimosso il coperchio di tenuta, rimuovere il rotore. Il rotore è fissato nella posizione corretta da un magnete e deve essere rimosso tenendo la foglia d'acqua con una clip o un'unghia (Figura 3). 2.5 Pulirlo e rimettere la pompa dell'acqua.

Figura 3

1. Pulizia delle griglie del ghiaccio (pulizia ogni 2 mesi)

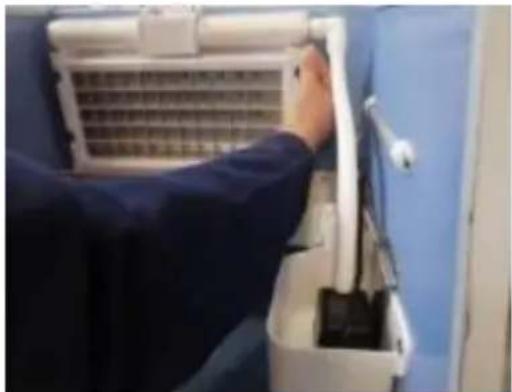

3.1 Tenere il morsetto sul tubo dell'acqua, quindi tirare via il tubo dalla pompa.

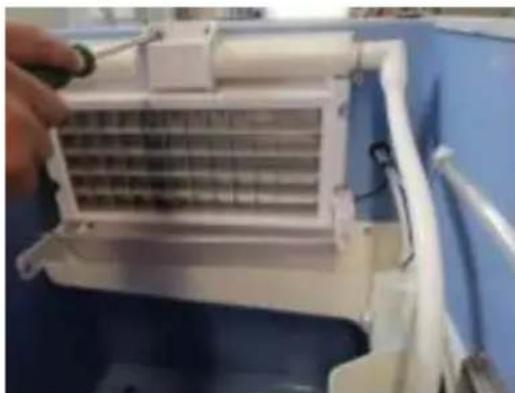

3.2 Rimuovere le due viti sul supporto del tubo con un cacciavite a croce, quindi rimuovere il supporto e il tubo.

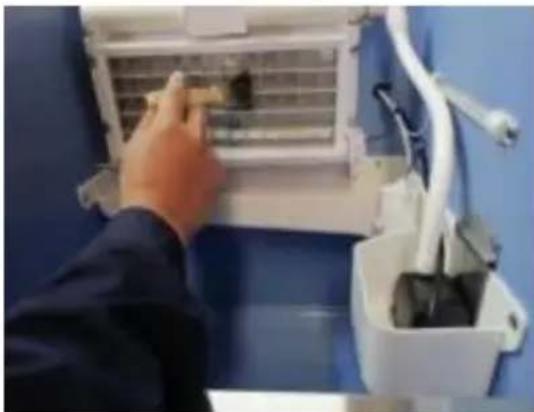

3.3 Lavare la superficie del reticolo di ghiaccio con una spazzola morbida, una spugna imbevuta di aceto o di un prodotto anticalcare per rimuovere il calcare.

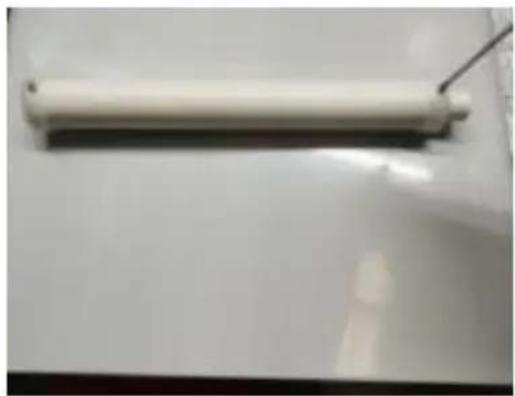

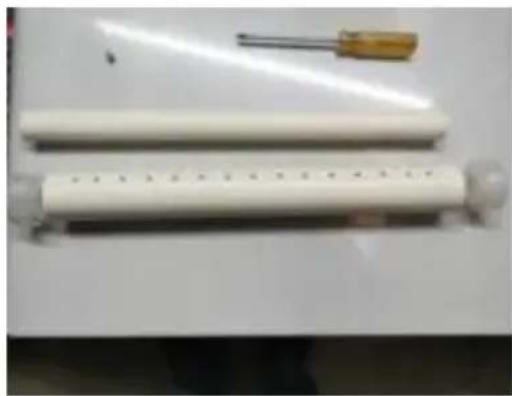

3.4 Utilizzare un cacciavite a croce per rimuovere la vite di fissaggio del tubo della doccia ghiacciata, quindi rimuovere contemporaneamente il tappo sinistro e destro e il tubo della doccia. Quindi pulire l'interno e l'esterno del tubo della doccia con una spazzola.

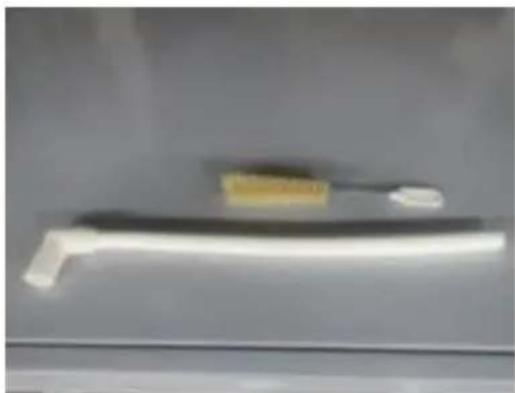

3.5 Pulire il tubo della testa della pompa con una spazzola.

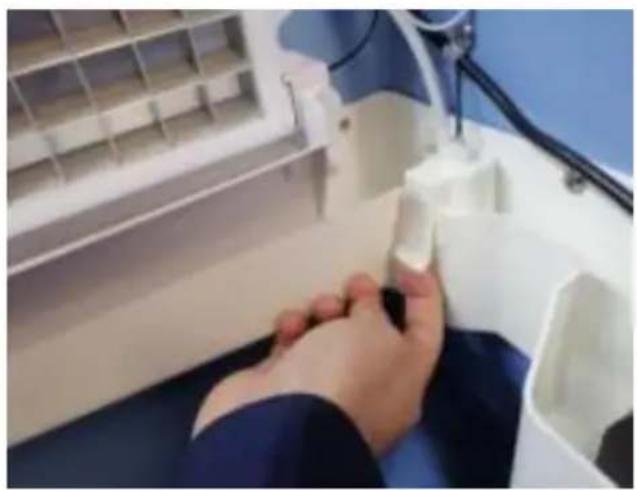

1. Lavaggio della sfera galleggiante (lavaggio una volta ogni 2 mesi). Rimuovere il gruppo galleggiante dalla fessura del lavandino e lavarlo con una spazzola.

1. Pulizia del lavello e del frigorifero di stoccaggio

5.1 Immergere un panno morbido nell'aceto o in un anticalcare, pulire la superficie del lavandino e del frigorifero e pulire la superficie.

5.2 Il lavandino viene pulito ogni 2 mesi e il frigorifero una volta alla settimana.

1. Pulizia giornaliera dei corsi d'acqua

6.1 Mescolare la giusta quantità di soluzione di acido citrico con acqua pulita. Quindi versare la soluzione nel lavandino, premere il tasto di pulizia sul display. Dopo la pulizia, rimuovere il tappo di scarico del serbatoio e scaricare la soluzione di acido citrico nel serbatoio.

6.2 Versare una quantità adeguata di acqua nel lavandino, premere il tasto di lavaggio, lavare per 3-5 minuti, scaricare l'acqua nel serbatoio e ripetere 4-6 volte.

6.3 Assicurarsi che il corso d'acqua venga pulito ogni 7-15 giorni.

Prima di consultare il servizio clienti post-vendita

Se la macchina per il ghiaccio funziona in modo anomalo, contattare il servizio post-vendita

servizio clienti. Tuttavia, è necessario confermare la seguente situazione

1. Se la portata d'acqua è normale o meno.

Il modo corretto per verificarlo è allentare il giunto di ingresso (connessione a 6 rami) dietro la macchina. Se perde normalmente quando si allenta il giunto a un

valore richiesto, significa normale. Altrimenti non c'è acqua.

1. Verificare se la macchina è elettrificata o meno.

Le nostre macchine per il ghiaccio sono tutte completamente automatizzate. Quindi alcuni modelli non hanno

interruttore elettrico. Puoi chiedere l'aiuto di un tecnico elettrico per controllare. Soprattutto, dovresti prestare attenzione alla presa.

1. Il numero del modello e il numero di serie.

Sul pannello frontale è presente una targhetta identificativa, nella quale sul lato sono riportati il numero di modello e il numero di serie.

Δ	Ci saranno delle spese per la porta A servizio di l'inconveniente è causato dagli utenti (ad esempie mancanza di acqua, mancanza di elettricità, ambientecc.)
Δ	Per evitare spruzzi d'acqua ad alta pressione, non allentare completamente il giunto di ingressso quando controllingla testata dell'acqua.
Δ	Le parti in plastica non sono incluse nella garar

Garanzia

1. La nostra azienda accetta la garanzia del prodotto entro 1 costo della manodopera e la sostituzione dei componenti sono durante la garanzia.

2. Tutte le parti in plastica non sono incluse nella garanzia.

3. La nostra garanzia è a responsabilità limitata. Ad eccezione macchina stessa, la garanzia non preveDE alcun tipo di respon solidale.

4. La manutenzione ordinaria, la pulizia e tutti gli inconvenientiti da un funzionamento non corretto non sono coperti da garanzi

5. Tutti i servizi di garanzia devono essere completati dai rive della macchina o dagli istituti correlati.

Colpa	Possibile causa	Soluizione
La macchina de ghiaccio non funziona	Non collegato alla ret elettrica o idrica.	1. Fusibili 2. Interruttore alimentazione 3. Cavo 4. Interruttore dell'acqua 5. Spina di alimentazione 6. Prese
	Il deflettore della vaschetta del ghiaccio rimane aperto	Se il deflettore della vaschetta del ghiaccio potesse apriri e chiudi automaticamente
La macchina si ferma per 3 minuti dopo averlo acesso	Protezione ad alta tensione	1. Ambiente ad alto temperatura 2. Filtro del condensatore sporco 3. Motore della ventilata danneggiato
La macchina pud solo fare una vaschetta d ghiaccio ogni volta che è acceso	Ghiaccio pieno o il deflettore della vaschetta del ghiaccio rimane aperto	1. Se il deflettore della vaschetta del ghiaccio potesse apriri e chiudi automacmente 2. Il ghiaccio è pieno cambia cade
Il ghiaccio non poteva cadere dal vaschetta per il ghiaccio	Vassoio per il ghiacc sporco	La pulizia e la disinfezion devono essere Fatto
	Macchina non posizionata su un terreno pianeggiante	Regolare la macchina su terreno pianeggiante
	La temperature ambiente è troppo bassa	La temperature ambiente dovrebbe essere più alto 5 °C
	Il ghiaccio è troppo spesso	Regola il parametro dello spessore del ghiaccio del a meno di 0
	Elettrovalvola difettosa	Sostituire l'elettrovalvola
Ghiaccio troppo sottile o non completo	Il livello dell'accua ne serbatoio è troppo basso	Controllare il livello dell'accua, verificare se c' qualsiasi perdita
	La valvola di ingress non funziona	Controllare la valvola di aspirazione
	Pressione dell'acqua insufficiente	La pressione dell'acqua deessere a 0,13 - 0,55 MPa
	I tubi dell'acqua son bloccati	Controllare che i tubi e giunti non siano sporchi
La produzione del ghiaccio è lenta	Il condensatore è sporco	Pulisci il condensatore
	Temperatura troppo alta o la ventilazione scarsa	La temperature ambientenon dovrebbe superare i 40 °C e garantire la ventilazione
	La sfera galleggiante nel serbatoio è tropp alta o c'è una perdi	Regolare la sferagalleggiante o sostituirla serbatoio d'accua
	Perdita del serbatoio dell'accua	Sostituire il serbatoio dell'accua
	La valvola di ingress non poteva essere chiuso ermeticamente o perdita	Pulire o sostuire la valdo di aspirazione
	Non c'è abbastanza spazio attorno alla macchina	Fornire uno spazio adegua
La spia del ghiaccio pieno è accesa ma non	Deflettore della vaschetta del ghiaccidifettoso	Controllare se il deflettordella vaschetta del ghiacci è bloccato
c'è ghiaccio
Allarme E1	Il sensore della temperature ambientesi è rotto	Sostituire il sensore della temperature ambiente
Allarme E2	Temperatura dell'aria di ritorno il sensore si rompe	Sostituire il sensore della temperature dell'aria di ritorno
Allarme E1,E2	Il sensore della temperature ambiente e il sensore della temperature dell'aria di ritorno si rompono entrambi	1. sostituire il sensore de temperatura ambiente e sensore di temperature dell'aria di ritorno 2. fornire spazio sufficiente

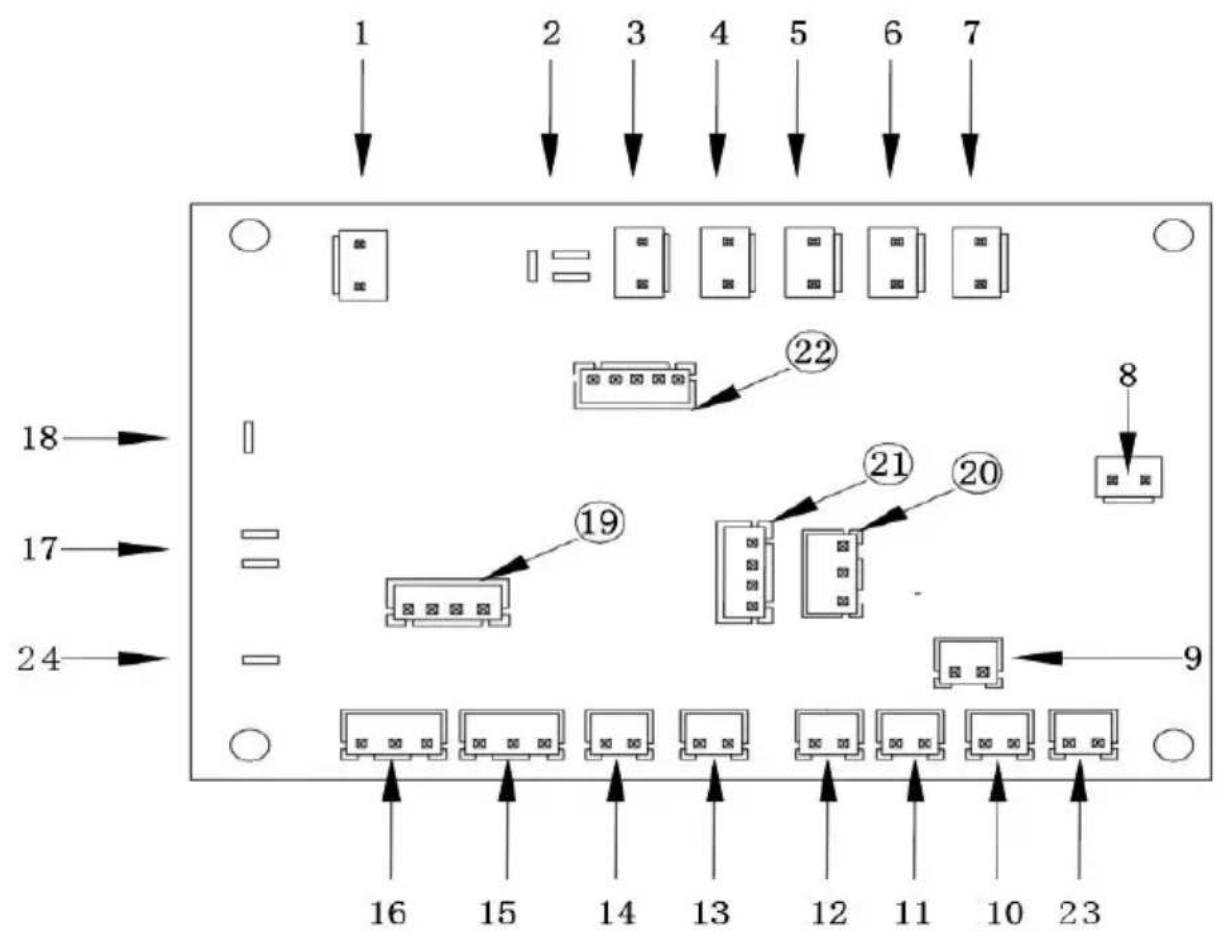

Schema elettrico

Schema elettrico della scheda madre della piccola macchina per il ghiaccio.

1. Padiglione dei trasformatori elementari
2. Linea zero
3. Valvola antighiaccio
4. Pompa dell'acqua
5. Ventilatore
6. Valvola di aspirazione
7. Valvola di scarico
8. Trasformatore secondario
9. Luce ambientale
10. Luce blu
11. Galleggiante
12. Sonda di evaporazione
13. Sonda di condensa
14. Opzioni di drenaggio
15. Controllo della luce blu
16. Rilevamento antighiaccio
17. Collegare il filo sotto tensione
18. Cavo sotto tensione del compressore
19. Connettiti alla porta seriale Swift
20. Sonda piena di ghiaccio
21. Porta di download
22. Schermo di visualizzazione
23. Ventilatore a corrente continua
24. Collegare la macchina

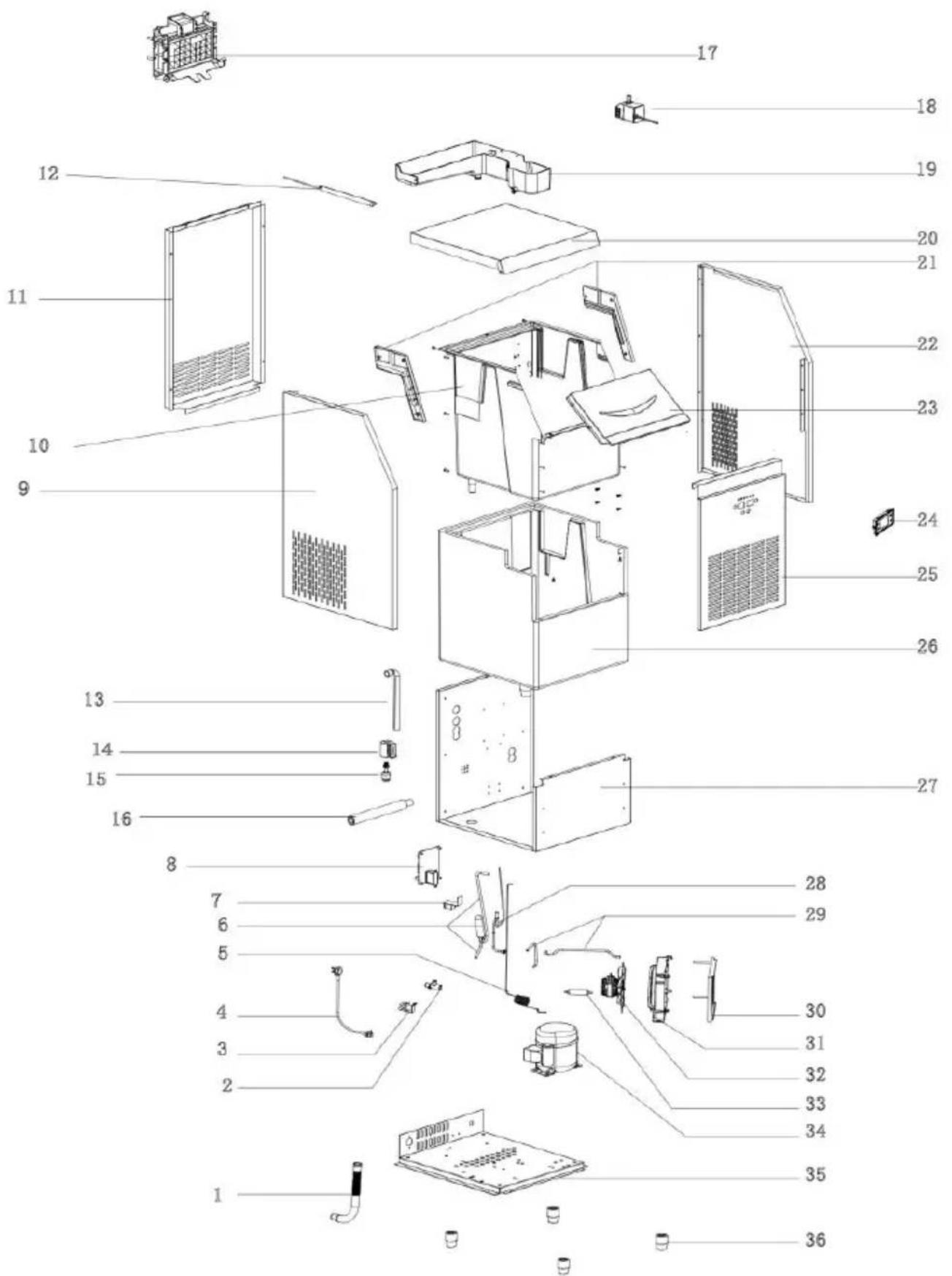

DIAGRAMMA ESPLOSIONALE DEL PRODOTTO

Riferimento numero	Parte nome	Riferimento numero	Parte nome
1	Tubo di scarico del serbatoio interno	19	Serbatoio d'accua / Abbeveratoio
2	Scarico di scarico	20	Pannello di copertura superiore
3	Valvola di ingresso dell'accua	21	Guide di scorrimento sinistra e destra
4	Cavo di alimentazione	22	Pannello laterale destrò
5	Tubo capillare	23	Pannello della porta
6	Serbatoio di liquido	24	Schemo di visualizzazione
7	Bobina dell'elettrovalvola	25	Pannello frontale
8	Scheda di controllo	26	Isolamento in schiuma del serbatoio interno
9	Pannello laterale sinistr	27	Pannello posteriore
10	Serbatoio interno	28	Elettrovalvola
11	Copertura della presa d'aria posteriore	29	Tubo ad alta pression
12	LED a luce blu	30	Condensatore
13	Tubo di scarico della pompa dell'accua	31	Copertura della ventola
14	Cala galleggiante	32	Fan
15	Palla galleggiante	33	Filtro
16	Tubo di alimentazione dell'accua del vassoio del ghiaccio	34	Compressore
17	vaschetta per il ghiacc	35	Piastra di base
18	Pompa dell'accua	36	Piedini della macchina

VEVOR
