SSX110 - Ismaskin Vevor - Gratis bruksanvisning och manual

Produkttyp	Professionell ismaskin
Märke	Vevor
Modell	SSX110
Strömförsörjning	220-240 V ~ 50 Hz (uppskattning)
Effekt	Cirka 1000 W (kräver regulator >1000 W)
Köldmedium	R290 (brandfarlig)
Isproduktion	Cirka 15 kg/24h (uppskattning)
Förvaringsbehållarens kapacitet	Cirka 5 kg (uppskattning)
Mått (L x B x H)	Cirka 38 x 45 x 70 cm (uppskattning)
Vikt	Cirka 30 kg (uppskattning)
Kyltyp	Luftkyld
Erforderligt vattentryck	0,13 - 0,55 MPa
Omgivande driftstemperatur	10 °C till 32 °C
Max relativ luftfuktighet	80 % (vid 31 °C, minskar linjärt)
Huvudfunktioner	Automatisk istillverkning, automatisk avfrostning, automatisk stopp vid full behållare, programmerbar timer, inbyggd rengöring
Inställningar	Istjocklek (justerbar från -7 till +15 min)
Display	Numeriska rör (temperatur, tid)
Yttre material	Rostfritt stål (troligt)
Regelbundet underhåll	Daglig rengöring (skopa, dörr), veckovis (behållare), månadsvis (pump), kvartalsvis (kondensor)
Säkerhet	Obligatorisk jordning, högspänningsskydd, automatisk stopp vid full behållare
Garanti	1 år (delar och arbete, exklusive plast)

Vanliga frågor - SSX110 Vevor

Vad gör jag om maskinen inte tillverkar is?

Kontrollera först strömförsörjningen och vattentillförseln. Se till att isbehållarens deflektor stängs ordentligt. Se felkoden: möjliga orsaker inkluderar trasig säkring, defekt strömbrytare eller otillräckligt vattentryck. Om problemet kvarstår, kontakta kundtjänst.

Hur rengör jag ismaskinen?

Rengör isskopan och dörren dagligen. Varje vecka, rengör insidan av förvaringsbehållaren. Varje månad, demontera och rengör vattenpumpen. Varannan månad, rengör isgallren, flottören och baljan. Var tredje månad, rengör den luftkylda kondensorn med en mjuk borste eller dammsugare.
Viktigt: Koppla alltid bort apparaten före rengöring. Använd ljummet vatten och ett neutralt rengöringsmedel. För avkalkning, använd vinäger eller citronsyra.

Vad betyder larmet E1 på displayen?

Larmet E1 indikerar ett fel på omgivningstemperaturgivaren. Byt ut givaren. Om larmen E1 och E2 visas samtidigt, byt ut båda givarna (omgivning och returluft) och se till att det finns tillräcklig ventilation runt maskinen.

Varför är den producerade isen för tunn eller ofullständig?

Möjliga orsaker är: för låg vattennivå i tanken, otillräckligt vattentryck (måste vara mellan 0,13 och 0,55 MPa), defekt inloppsventil eller igensatta ledningar. Kontrollera även att vattenfiltret inte är igensatt och att omgivningstemperaturen ligger inom det rekommenderade intervallet (10 °C till 32 °C).

Hur justerar jag istjockleken?

Tryck på knappen '+' i 3 sekunder tills temperaturen blinkar. Använd knapparna '+' eller '-' för att justera tillverkningstiden: varje minuts ökning ökar tjockleken (max +15 min), varje minskning minskar den (min -7 min). Den nya inställningen gäller för nästa batch.

Kan jag använda kranvatten direkt?

Det rekommenderas att använda filtrerat dricksvatten i rumstemperatur. Vattentrycket måste vara mellan 0,13 och 0,55 MPa. Om vattnet är hårt, installera ett filter för att minska kalkavlagringar. Anslut endast till en dricksvattenkälla.

Varför stannar maskinen 3 minuter efter start?

Det beror troligen på högspänningsskydd. Möjliga orsaker: för hög omgivningstemperatur, smutsigt kondensorfilter eller defekt fläktmotor. Rengör kondensorn och se till att ventilationen är god. Om problemet kvarstår, kontakta en tekniker.

Hur installerar jag vattenfiltret?

Anslut filtrets inlopp till dricksvattenkranen och utloppet till maskinens inloppsslang (panelens inlopp). Se till att filtret är monterat med panelen som anger inlopp och utlopp. Om maskinen inte levereras med ett filter, köp ett kompatibelt.

Vad gör jag vid vattenläckage?

Kontrollera först vattentanken: om flottörens kula är för hög eller defekt, justera eller byt ut den. Inspektera även inloppsventilen: om den inte stänger tätt, rengör eller byt ut den. Se till att slangarna är ordentligt anslutna och inte skadade.

Hur avfrostar jag maskinen manuellt?

I vänteläge, håll ned ström/avfrostningsknappen i 3 sekunder för att gå in i avfrostningsläge. Maskinen värmer förångaren för att lossa isbitarna. Avfrostningscykeln varar cirka 1,5 minut. Om överdriven isbildning uppstår, koppla bort apparaten i 10 minuter och anslut den igen.

BRUKSANVISNING SSX110 Vevor

Detta är originalinstruktionerna. Läs alla instruktioner noggrant innan du använder produkten. VEVOR förbehåller sig en tydlig tolkning av användarmanualen. Produktens utseende ska bero på den produkt du mottagit. Vi ber om ursäkt för att vi inte kommer att informera dig igen om det finns några teknik- eller programuppdateringar för produkten.

Förbudsmärke	Varningsmärke	Se upp För el	Farlig spänning
Indikerar en forbjuden handling som kan orsaka)dödlig skada aller allvariga skada	Indikerar saker som kan orsakpersonskadorller skador på foremål	Indikerar att de material som används är attbrännbartmaterial,se upp För elc	Indikerar en högspänning elektriskriskzon, se upför högspänning elektricitet

Obs: Se till att förvara denna manual på en plats där användare

kommer åt den när som helst.

Säkerhetsåtgärder för drift.

Försiktigkeit	After att du mottagit varorna@måste du låta kompresmörjolja sjunka i 24 timmar innan du börjar använannarskommen kompressorn lätt att skadas.
	Använd inte ismaskinen utomhus. Om ismaskinen blav regn kan det orsaka elektriska laktione eller elestötar.
	Placera aldrig ismaskinen på en våt plats eller dàutsätts För stänkvatten. Skador på ismaskinens isolekan orsaka elektrisk laktione eller elektriska stöta
	Spraya aldrig vatten direkt på ismaskinen. En våt iskan orsaka elektriska stötar eller kortslutning.
⊗	Var noga med att inte lögga flyktiga aller brandfaömnen i ismaskinen. Förvaring av sändana materialorsaka explosion eller brand.
△	Ismaskinen bör endast installeras av kvalificerade telller underhällspersonal. Om du installerar ismaskin själv kan det orsaka gas- eller vätskeläckage, elekstötar eller brand.
⊗	Demontera, reparera ell modifiera aldrig ismaskinen sändant arbete utförs av okvalificerad personal kanorsaka brand eller personskador på grund av fela funktion.
⊗	Jorda aldrig ismaskinen via att gasrör, vattenlednitrtelefonledning eller askledare. Detta anses vara osäkjorda.
⊗	Für aldrig in metallföremål som järnstift eller trädventilationsöppninger, öppninger erller avgasportar föluftcirkulation i tanken. Detta kan leda till elektriska aller personskador på grund av oavsiktlig aktivering rörliga delar.
△	Se till att placera ismaskinen stadigt på att fast golvet inte ar tillräckligt starkt erller inte placerat kordet orsaka skador på grund av att ismaskinen vältilalter.
⊗	Se till att använda den avsedda strömförsörjningen anges på ismaskinen namnskylt. Att använda egrenutttag kan orsaka brand.
⊗	Se till att säffa i strömsladden ordentligt i uttagetdu har tagit bort dammet.Ett dammigt aller felaktigt isatt uttag kan orsaka b
⊗	Använd att jordat uttag För att förhindra elektriska det osannolika fallet att det inte finns{nagot jordat måste jordningsanordningen monteras av en kvalifictekniker. Uttaget skara varapäen lättätkomlig platsinstallationen.
⊗	Om det av nàgon anledning uppstår onormal tempeller larm i lådan måste du omedelbart flytta innehen saker plats För att undvika att förlora det.
⊗	Denna apparat innehäller brandfarlicht material och n kasseras och ätervinnas av kvalificerad personal o myndigheter.
⊗	Använd inte mekanisk utrustning ellr andra medelpåskynda avfrostningenprocessen forutom vad som rekommenderas av tillverkaren.
△	Skada inte kylkretsen.
△	Förutom den typ som rekommenderas av tillverkareapparaten inte användas i apparatenslivsmedelsforvaringsutrymme.
△	Använd den nya slangenheten som medfoljer apparden gamla slangenheten kan inte Återanvändas.
△	Använd ismaskinen på en söker plats vid hanteringgiftiga, farlga eller radioaktiviva material. Felaktiganvändning kan pÅverka din hälsa och miljön neg
!	Avfallsphantering av ismaskinen bör utföras av en sãperson. Kasta aldrig ismaskinenutan låt den varnaturen. Detta kan leda till att barnet stängsaismaskinen.
!	Det finns inga hinder runt apparaten erler i den instrukturen, vilket hãlls öppen För ventilationen.
!	Dra ur nãtsladden innan du rengör, underhãller einspekterar ismaskinen För att förhindra elektriska steller personskador.
!	Vissa modeller använder brandfarliga kõldmedier obrandfarliga skummedel, se upp För eld (produktemärkt med "se upp För eld"). Om ett fel uppstäprodukten måste det repareras av kvalificerad persoch institutioner.
!	Denna apparat innehãller ett brandfarligt blåsmede cyklopentan, som måste kasseras och ätervinnas kvalificerad personal och institutioner.
!	Barn bör övervakas För att sakerställa att barn inte med maskinen.
!	Om ismaskinen inte fungerar korrekt, dra ur strömsl Fortsatt felaktig drift kan leda till elektriska stötarbrand.

Elsäkerhetsfrågor

1. Ismaskinens arbetsspänning ska överensstämma med det angivna märket. Om spänningen inte ligger inom detta område, köp en spänningsregulator över 1000 W.
2. Se till att jordledningen är ansluten och jordad på ett säkert sätt. Jordledningen ska inte anslutas till vattenröret eller gasröret.
3. För att skydda kompressorn, starta inte ismaskinen igen inom 10 minuter efter att den har stängts av eller kopplats från.
4. Anslut inte andra elektriska apparater till samma uttag.
5. Om nätsladden är skadad måste den, för att undvika fara, bytas av en person som utsetts av tillverkaren eller en kvalificerad yrkesperson.
6. Det elektriska styrsystemet har en spänning på mer än 36V, öppna och rör inte vid det när det används. Om du behöver reparera, kontakta tillverkaren eller låt relevant kvalificerad teknikpersonal göra det.

VARNING: Använd inte ismaskinen om en gasläcka uppstår i den miljö där ismaskinen är placerad. Eftersom gnistor som orsakas av att kontakter eller temperaturregulatorn öppnas och stängs kan orsaka brand, bör luftkällan stängas av och fönstret öppnas för att låta luften cirkulera.

Krav för hanterings- och förflyttningsförhållanden:

Vid transport ska den hållas så rakt som möjligt och lutningen bör inte överstiga 45 grader. Vänd den inte upp och ner och lägg den inte horisontellt.

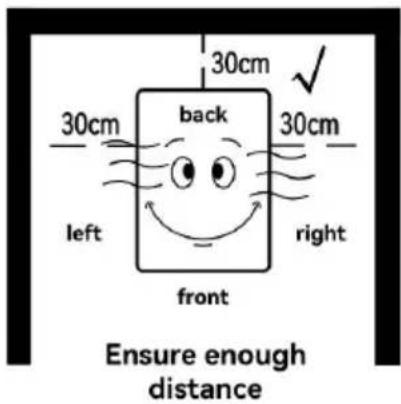

För att ismaskinen ska fungera korrekt och få bästa prestanda, placera den under följande förhållanden:

1. Fast och plan mark

Placera ismaskinen på en fast, jämn yta för att undvika överdrivna vibrationer och buller.

2. Håll borta från värmekällan

Undvik att placera ismaskinen nära varm utrustning som gasspisar eller ugnar. Uppvärmning av ismaskinen kan minska kyleffektiviteten.

Om ismaskinen installeras i direkt solljus kan det orsaka onormal drift och förkorta ismaskinens livslängd.

4. Torrt område

Undvik att placera ismaskinen i ett vått utrymme, till exempel nära en eller ett handfat.

Vara försiktig	After att du mottagit varorna@måste du låta kompresmörjolja sjunka i 24 timmar innan du börjar anden, annarskommen kompressornätt att skada
	Om ismaskinen placeras i ett vätt utrymme mastfrånskiljare installeras och ismaskinen maste jordaInstallera frånskiljaren på strömkabeln. För merinformation, kontakta ismaskinens äterförsäljare ellelektriker.
Försiktighet
	Använd alltid en jordad kontakt och jorda ismaskinatt forhindra elektriska stötar vid lackage.
	Att byta ut en jordningsterminal mot ett vattenröttillräckligt jordningssskydd iMXngs situationer,eftersplaströr ofternänds i VVS.
	Jorda aldrig ismaskinen genom ett gasrör aftersommycket farlicht.

Jorda aldrig ismaskinen med telefonledning eller åskskydd, eftersom om blixten slår ner genereras ström, vilket gör en sådan jordning mycket farlig.

1. Ingenting får ramla ner i ismaskinen.
2. Installations- och bruksanvisning ska tillhandahållas med varningsmeddelanden gällande hantering, flytt och användning av ismaskinen för att undvika att antingen skada kylmedelsslangen eller öka risken för läckage.
3. Installations- och bruksanvisningen ska ange att komponenterna ska ersättas med liknande komponenter och att service ska utföras av fabriksauktoriserad servicepersonal för att minimera risken för eventuell antändning på grund av felaktiga delar eller felaktig service.
4. Installationsanvisningarna ska ange att ismaskinen ska vara installerad i enlighet med säkerhetsstandarden för kylningssystem, ASHRAE 15. Dessutom ska instruktionerna ange att ismaskinen inte får installeras i korridorer eller hallar i offentliga lokaler eller byggnader.

Miljöförhållanden:

Denna utrustning är konstruerad i enlighet med följande villkor:

1. Inomhusbruk.
2. Höjden är inte högre än 2000 meter.
3. Omgivningstemperaturen ligger i intervallet 10 °C till 32 °C.
4. När temperaturen inte är högre än 31 °C är den maximala relativa luftfuktigheten 80 %, och den maximala relativa luftfuktigheten minskar linjärt med ökande temperatur.
5. Huvudspänningsförsörjningens fluktuation överstiger inte ±10 % av märkspänningen.
6. I enlighet med utrustningens installationsnivå (över spänningsnivå) transient överspänning.

Denna apparat används för liknande ändamål, till exempel:

--ett kök i en butik, på ett kontor eller på annan arbetsplats; -- Jordbrukare såväl som hotell, motell och bostadsmiljöer;

-- Familjehotellmiljö;

Cateringbranschen och liknande tillämpningar utanför detaljhandeln.

Denna apparat är inte avsedd för allmänt hushållsbruk.

Korrekt funktion

Följ reglerna nedan vid första användning och kontinuerlig drift.

1. Anslut ismaskinen till ett särskilt uttag (strömförsörjningen är av det kända märket).
2. Ismaskinen behöver gå en stund för att stabilisera temperaturen i isförvaringsrummet och minimera antalet dörröppningar under denna period.
3. Ismaskinen är omgiven av ett kylsystem för att kyla systemet. Det är förbjudet att blockera föremålen.
4. Efter att ha slutfört inspektionen av ismaskinens funktion, slå på strömmen till ismaskinen och låt maskinen börja tillverka is.
5. Använd en oberoende vattenkälla för ismaskinen och kontrollera den regelbundet för att förhindra lågt vattentryck, fluktuationer eller igensättning av filtret.
6. Förvara inte något skräp i isförvaringsrummet, och frys inte in någon mat i isförvaringsrummet och håll isskopan ren.
7. När isförvaringshinken är placerad ska den öppnas och stängas försiktigt. Tappa inte luckan. När isen är slut, stäng skjutdörren till isförvaringsbehållaren.
8. Ismaskinen ska hållas borta från värmekällor. Det är strängt förbjudet att använda den i miljöer med hög eller låg temperatur. Undvik direkt solljus för att inte påverka maskinens värmeavledning.
9. Tvätta inte ismaskinens yta direkt med vattenstänk. Annars kan det orsaka kortslutning eller elektriskt läckage.
10. Om ismaskinen har använts en längre tid, bör den strömsättas var månad i 4 till 6 timmar.

Eftersom produkten uppdateras och klassificeras kontinuerligt, kan det hända att maskinen du får inte är helt identisk med bilden i manualen. Vänligen visa din förståelse. Vi kommer att förbättra den kontinuerligt.

1. Det är nödvändigt att använda filtrerat dricksvatten med normal temperatur för att göra is.
2. Vattenförsörjningstrycket bör kontrolleras mellan 130-550 kPa. Om vattentrycket är för högt, installera en säkerhetsventil. Låt inte slangen utsättas för högt tryck.
3. Anslut maskinens utvändiga grenslang till kranen på dricksvattenfiltret. Filtret har en skylt som visar utlopp och inlopp.
4. Anslut filtrets inlopp till dricksvattenkranen.
5. För att säkerställa en smidig dränering av maskinen är det viktigt att dräneringsröret är under maskinens bottenyta. Dräneringsröret på en maskin med dräneringspump måste vara lägre än förvaringsbehållarens bottenyta.

Varning

Det är bara tillåtet att ansluta till dricksvattnet

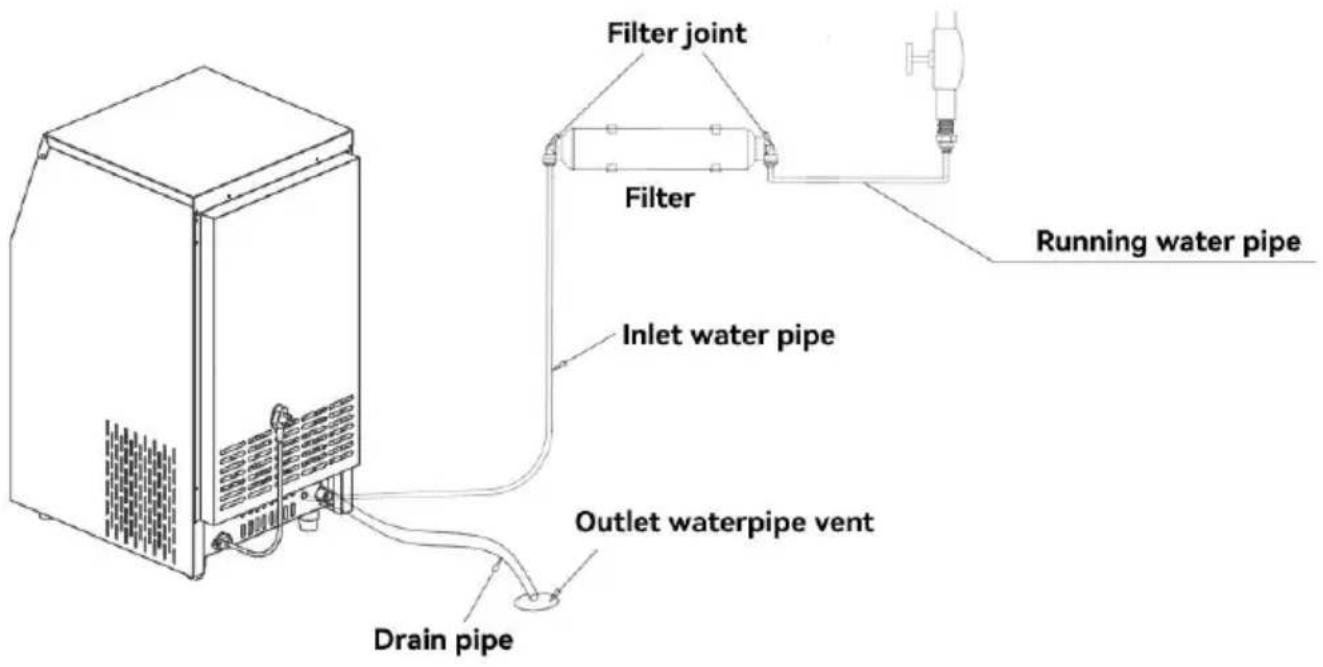

Allt-i-ett-installation

※ Om ismaskinen inte levereras med ett filter måste kunden köpa det själv.

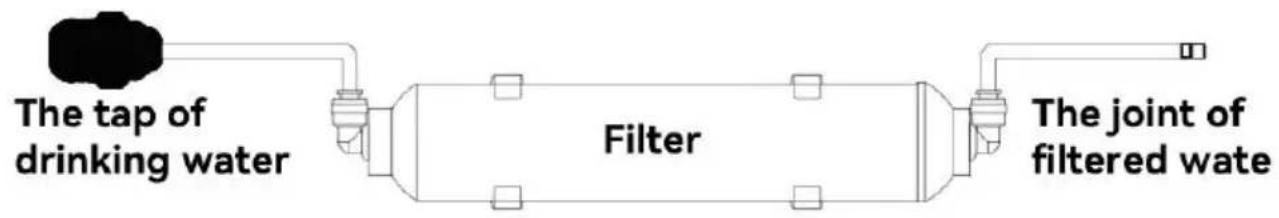

Instruktionerna för filterinstallationen.

Instruktionerna för filterinstallationen

Instruktionerna för filterinstallationen

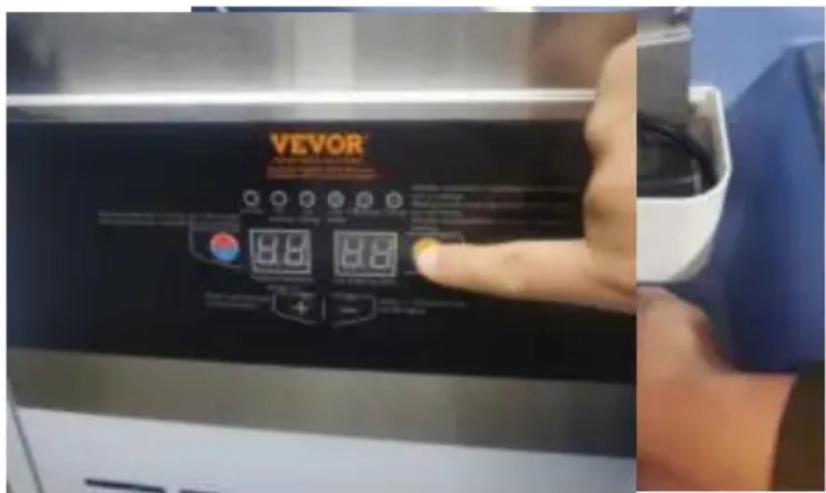

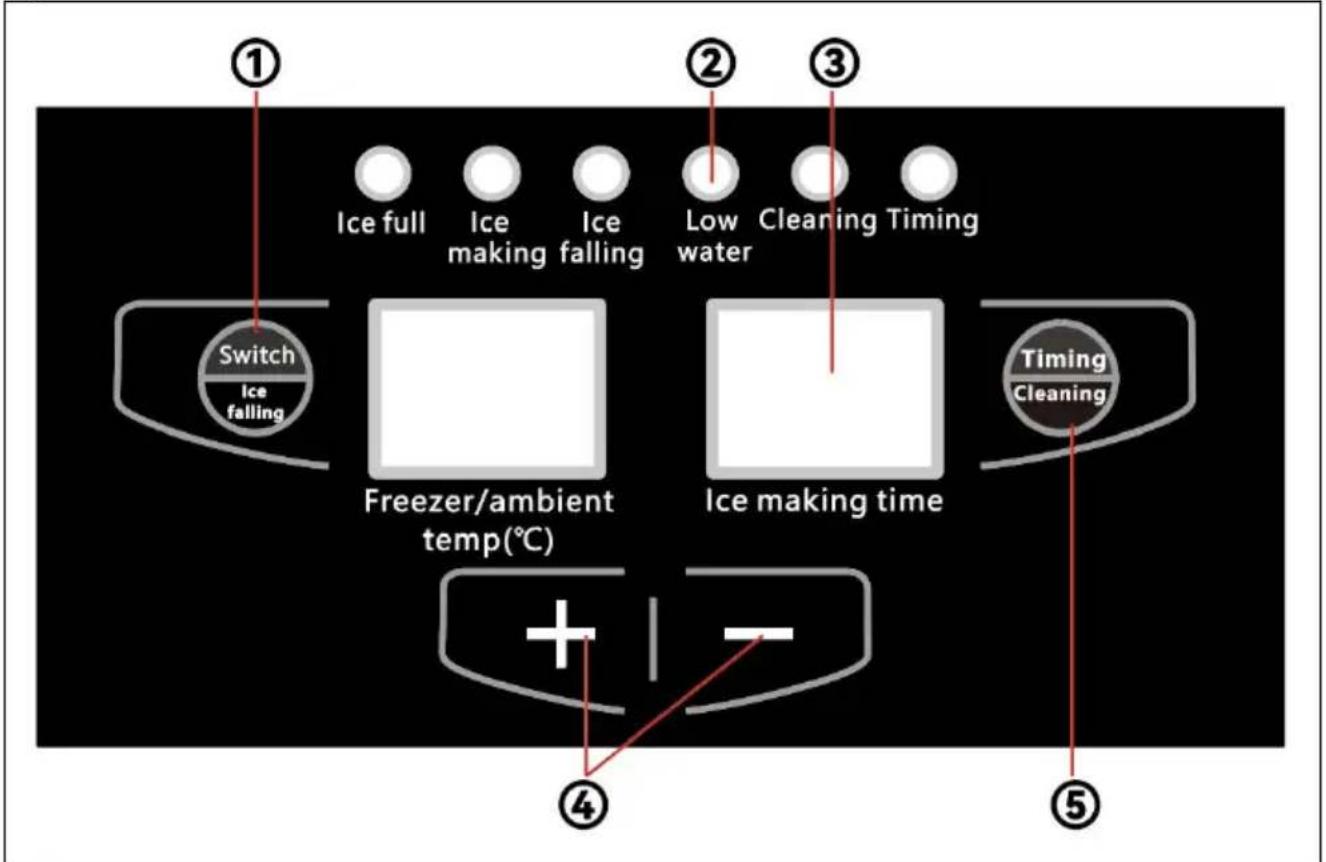

Funktionsbeskrivning av manöverpanelen med fyra knappar för digitalt rör.

① Strömbrytaren och avisningsknappen: efter påslagning, klicka för att gå till istillverkningsläge; klicka för att gå till avisningsläge under istillverkningsprocessen; i istillverknings- och avisningsläge, tryck håll in i 3 sekunder för att gå till avstängningsläge. ② LED-lampa: visar maskinens tillstånd. ③ Digitalt displayrör

Det vänstra digitalröret visar omgivningstemperaturen och returlufttemperaturen; det högra digitalröret visar tidsomkopplingst och istillverkningstid.

(4) +- knappen: justera isbitens tjocklek i arbetsläge; i avstängt läge eller på justera tidsinställningen; tryck länge på "-"-knappen i 3 sekunder för att tända eller släcka ljuset. (5) Rengörings- och tidsknapp

I standbyläge, tryck på knappen kontinuerligt i 3 sekunder, så går in i rengöringsläge; tryck på den här knappen vid uppstart för att starta nedräkningen för den schemalagda avstängningen och klicka sedan för att avbryta den schemalagda avstängningen; tryck på knappen i standbyläge för att starta nedräkningen för den schemalagda påslagningen och klicka sedan för att avbryta den schemalagda påslagningen; den visade tidsenheten är timmar.

Instruktioner för knappanvändning

- Driftsprocess

1. Anslut strömmen, klicka på ismaskinens strömbrytare, ismaskinen bör gå.
2. Öppna vatteninloppets magnetventil för att komma in i vattnet. När vattennivån stiger flyter den flytande kulan upp. När vattennivån når önskad nivå stängs vatteninloppsventilen och rengöringsprogrammet körs. När rengöringen är klar startar istillverkningscykeln automatiskt.
3. När isbitens tjocklek når den inställda tjockleken startar avisningsprogrammet, magnetventilen börjar fungera, vattenpumpen slutar fungera, värmen kommer in i förångaren och isbiten faller i cirka 1,5 minuter. När isbiten faller, faller isen. Vrid och öppna reed-knappen. När reed-knappen stängs igen återgår maskinen till istillverkningsprocessen.
4. Kompressorn stannar inte under hela istillverkningsprocessen och avisningsprocessen.
5. När ishinken är full med is och den magnetiska tungbrytaren inte stängs automatiskt, slutar maskinen automatiskt att fungera. När tillräckligt många isbitar har tagits bort och den magnetiska tungbrytaren

stängs igen, startar maskinen med en fördröjning på 3 minuter och återgår till istillverkningsprocessen.

Justering av isbitstjocklek

1. Håll knappen “+” intryckt i 3 sekunder tills den visade temperaturen börjar blinka. Tryck sedan på knappen “+” eller “-” för att justera isbitstjocklek. Genom att trycka på knappen “+” visas siffror i minuter, där ökning med 1 minut läggs till den aktuella istillverkningstiden, upp till maximalt 15 minuter. Varje minskning med 1 minut minskar istillverkningstiden, med en minsta minskning på -7 minuter. Ökad istillverkningstid resulterar i tjockare isbitar, medan en minskning gör isbitarna tunnare.
2. När istillverkningstiden har justerats gäller den nya istillverkningstiden för nästa omgång is efter att den nuvarande omgången är klar.

Klicka på den blå ljusknappen för att slå på den, annars står den av.

- Schemalagd påslagningsfunktion

1. I standby-läge, tryck på den förinställda tidsknappen för att utföra tidpåslagningsfunktionen. Timing-LED-lampan lyser och det visade numret är återstående påslagningstid och enheten visar en timme.
2. I läget för påslagning, klicka på + eller - för att justera återstående påslagningstid.
3. Efter att den schemalagda påslagningen har genomförts, klicka på knappen för schemalagd reservation för att avbryta den schemalagda påslagningen.

1. När ishinken är full med is och isbaffeln inte kan stängas automatiskt slutar maskinen att fungera automatiskt.
2. När isbitarna är slut återställs isbaffeln och maskinen startar automatiskt efter en fördröjning på 3 minuter. Om ismaskinen stannar på grund av fluktuationer i spänning och vattentryck, och inte producerar is eller av

Vänligen slå först på strömmen efter att ha kopplat bort strömmen i 5 minuter, slå på strömmen för att testa maskinen. På grund av förändringar i vattentemperatur och omgivningstemperatur kan is ibland uppstå i diskhon. Om isen är mycket kraftig, koppla ur strömmen i 10 minuter och slå på strömmen igen.

1. När den inte är i något inställningsgränssnitt, tvinga dräneringspumpen att arbeta i 60 sekunder och avsluta sedan (inklusive standby och stopp) genom att trycka kontinuerligt på "-"-knappen två gånger (gäller inom sekunder).
2. När maskinen är påslagen startar dräneringspumpen automatiskt i 2 sekunder var 15:e minut och stängs sedan av. Obs: Maskinen är i s som är i full is, istillverkning, avisning, vattenpåfyllning, vattenbrist och korttidsrengöring.

Försiktighetsåtgärder

Följ kraven i denna manual för att underhålla din maskin för att öka ismaskinens tillförlitlighet och livslängd. Bra underhåll kan också undvika överdriven energiförbrukning.

1. Rengör omgivningen runt ismaskinen ofta för att hålla den ren och blockera inte ventilationsgaller som används för ismaskinens ventilation.
2. Skalet kan rengöras med ett neutralt rengöringsmedel och sedan torkas av med en mjuk trasa. Vid behov kan kommersiella rengörings- och polermedel för rostfritt stål användas.
3. Filtret bör kontrolleras regelbundet och omedelbart bytas ut om det är skadat.
4. Ismaskinens vattentank och insidan av isförvaringsrummet kan spolas direkt med vattenledningar. Använd inte för högt vattentryck och spola inte direkt vattenpumpen och delen ovanför isbrickan för att förhindra att kretsen blir genomblöt.
5. Underhåll av luftkyld ismaskins kondensor: Rengör den luftkylda kondensorn en gång var tredje månad. Använd en mjuk borste eller dammsugare med borste för att borsta kondensorns fenor upp och ner längs fenornas riktning för att undvika att skada fenorna och påverka

kyleffekten.

Δ	Alla typer av unterhåll omfattas inte av garantiet
Δ	Filterelementen bör bytas regelbundet.
Δ	Stäng av vattenmunstycket och strömmen innan du erller kontrollerar maskinen.
Δ	Om det finns mycket smuts och kalk i maskinen, rören ar blockerade, ∀nlagen ring kundtjänst. Dokomer det att kostenpengar für dorr-till-dorr-servic
Δ	Det luftkylda kondensatorbladet ar mycket vasst. V:forsiktig sä att du inte skadar dig;när du rengöl

Säkerhetsanvisning för is

Rutinmässigt underhåll och inspektion är särskilt viktigt om isen ska användas som ätbar is.

Om ismaskinen har använts under en längre tid kan den producerade isen fastna i kalkavlagringar, mögel eller rost på grund av temperatur, vattenkvalitet eller åldring. Därför är det viktigt att hålla insidan av kylskåpet rent genom rutinmässigt underhåll. Om du hittar främmande föremål i botten av kylskåpet eller i isen under drift eller underhåll, sluta omedelbart att använda ismaskinen och kontakta säljaren.

1. Isskopa (rengör en gång i veckan)

Blötlägg isskopan i varmt vatten (30-40 °C) med desinfektionslösning i minst 3 minuter, skölj sedan med kranvatten och torka torrt.

1. Kylskåpsdörr (rengör en gång i veckan)

Eftersom kylskåpsdörren är känslig för bakteriell kontaminering, se till att

hålla den ren genom att torka av den med en mjuk trasa och varmt vatten. 3. Kylskåp, isskophållare och foder (rengörs varje vecka)

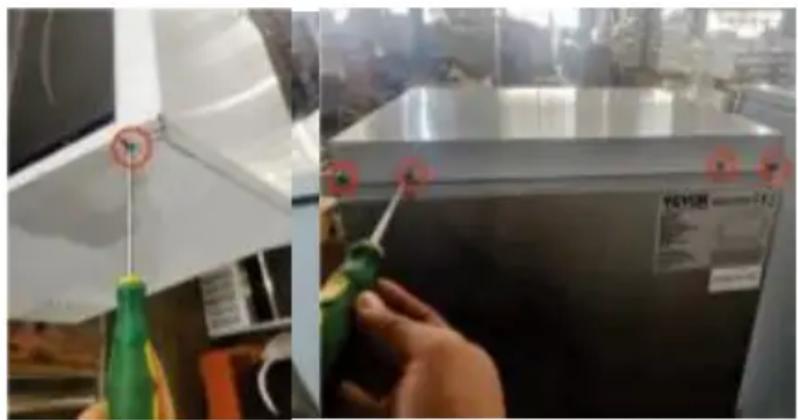

Viktig information

1. För att förhindra deformation eller sprickbildning i plastdelar, undvik kontakt med bekämpningsmedel eller andra oljiga ämnen.
2. Avlägsna noggrant smuts eller damm från isskopans fästram.

Det finns sex skruvar framför det övre locket på maskinen på vänster, höger sida och baksidan. Använd en stjärnskruvmejsel för att ta bort sex skruvarna moturs och lyft sedan försiktigt den övre täckplattan och placera den i ett lämpligt läge.

skruvarna moturs och lyft sedan försiktigt den övre täckplattan och placera den i ett lämpligt läge.

2. Demontering och rengöring av vattenpump (rengöring varannan månad)

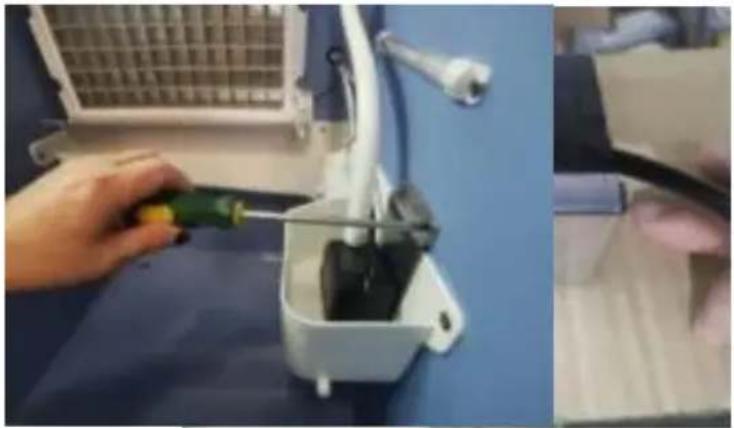

2.1 Ta bort de två skruvarna ovanför pumpens stödfäste med en stjärnskruvmejsel och dra sedan ut pumpens pumpkoppling från pumpen.

utloppsmunstycket och ta bort de två skruvarna längst ner på pumpstödet med en stjärnskruvmejsel.

Figur 1 Figur 2

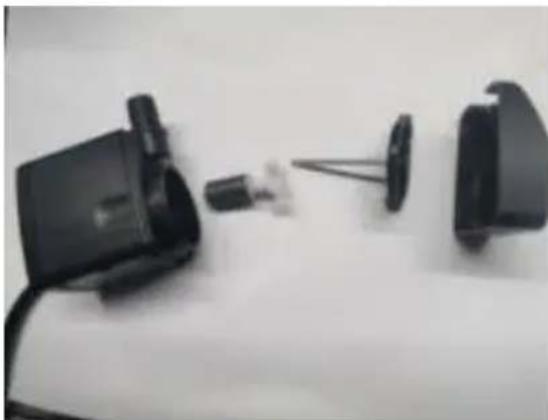

2.2 Ta bort det främre locket/filtret (figur 1) så kan filtret tas bort. 2.3 Vrid locket moturs och ta bort det (Figur 2). 2.4 Ta bort rotorn efter att du tagit bort tätningslocket. Rotorn fixeras i läge med en magnet och kan endast tas bort genom att hålla i den med en klämma eller fingernagel (Figur 3). 2.5 Rengör den och sätt tillbaka vattenpumpen igen.

Figur 3

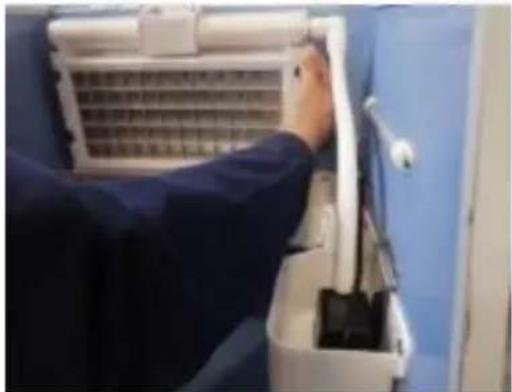

1. Rengöring av isgaller (rengöring varannan månad) 3.1 Håll i klämman på vattenröret och dra sedan av pumproret.

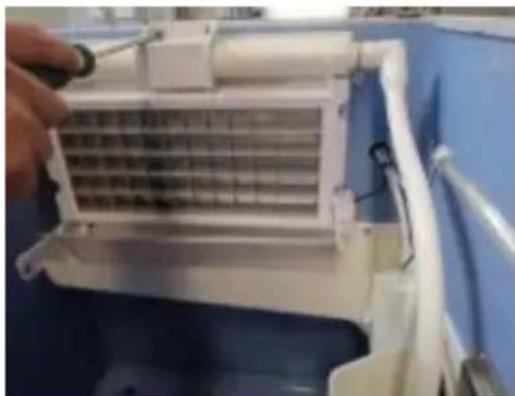

3.2 Ta bort de två skruvarna på rörhållaren med en stjärnskruvmejsel och ta sedan bort hållaren och röret.

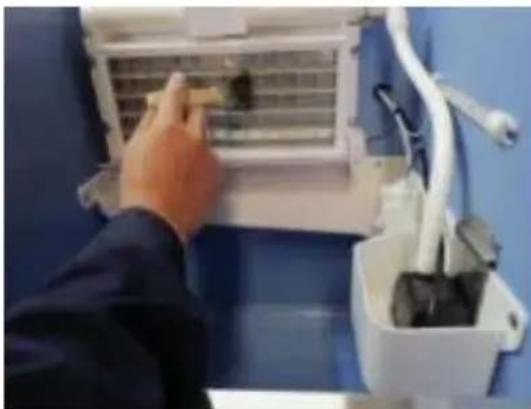

3.3 Tvätta isgaller med en mjuk borste eller svamp doppad i vinäger eller kalkborttagare för att rengöra kalken.

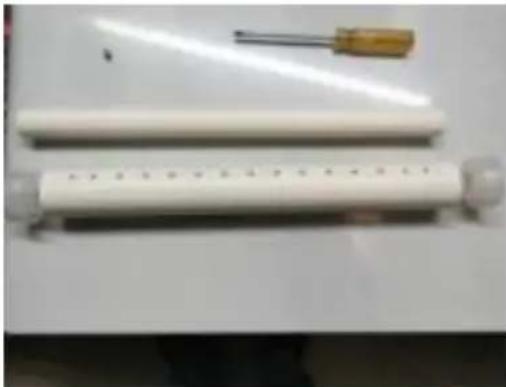

3.4 Använd en stjärnskruvmejsel för att ta bort fästskruven på isduschröret och ta sedan bort vänster och höger plugg samt duschröret samtidigt. Rengör sedan rörets insida och utsida av duschröret med en borste.

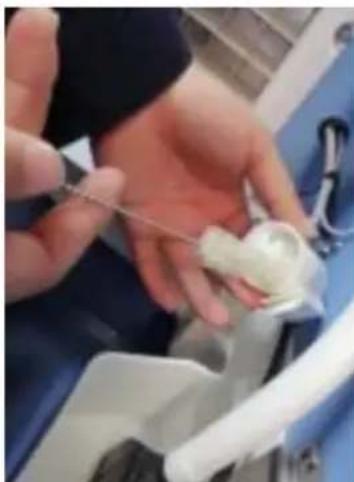

3.5 Rengör pumphuvudets slang med en borste.

1. Tvätta flytbollen (tvätta en gång varannan månad)

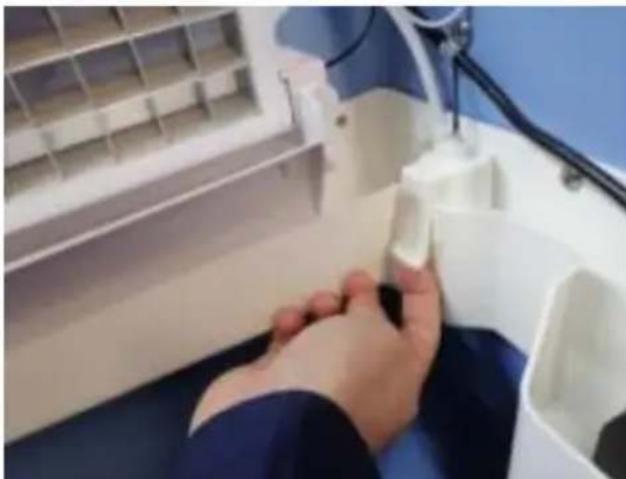

Ta bort flottörkulan från diskhons springa och rengör flottörkulan med borste.

1. Rengöring av diskhon och kylskåpet

5.1 Doppa i vinäger eller kalkavlagringsmedel med en mjuk trasa, torka ytan på diskhon och kylskåpet och rengör ytan. 5.2 Diskhon rengörs varannan vecka och kylskåpet rengörs en gång i veckan.

veckan.

6. Daglig rengöring av vattendragen

6.1 Blanda rätt mängd citronsyralösning med en ren hink. Häll sedan lösningen i vasken, klicka på skärmen för att rensa tanken. Efter rengöring, dra ut tankens avtappningsplugg och häll sedan citronsyralösningen i tanken.

6.2 Häll en lämplig mängd vatten i diskhon, tryck sedan på diskknappen och diska i 3-5 minuter, häll vattnet i tanken och upprepa 4-6 gånger.

6.3 Se till att vattenvägen rengörs var 7-15:e dag.

Innan du kontaktar kundtjänst efter försäljning

Om ismaskinen fungerar felaktigt, vänligen kontakta kundtjänsten. Du behöver dock bekräfta följande situation.

1. Om vattenhöjden är normal eller inte.

Det korrekta sättet att kontrollera det är att lossa inloppskopplingen (6-grenad anslutning) bakom maskinen. Om det läcker normalt när du lossar kopplingen till en

önskat värde, det betyder normalt. Annars finns det inget vatten.

1. Bekräfta om maskinen är elektrifierad eller inte.

Våra ismaskiner är alla helautomatiska, så vissa modeller har inte strömbrytare. Du kan be en elektriker om hjälp att kontrollera. Framför allt bör du vara uppmärksam på uttaget.

3. Modellnummer och serienummer.

Det finns en namnskylt på framsidan och modellnummer och serienum på sidokortet.

!	Detkommen att kosten avgifter für dörren till dörrsen problemet orsakas av användarna (till exempl ing vatten, ingen el, miljö osv.)
!	Für att führnde högtryckssprutting av vatten, lossa inloppets koppling helt;när du kontrollerar vattenhuvi
!	Plastdelar omfattas inte av garantin.

Garanti

1. Vårt företag godkänner garantin på produiten inom 1år.Arbynskraftskostnaden och utbyte av componenter År kostnadsfriinom garantin.

2. Alla plastdelar omfattas inte av garantin.

3. Vår garanti År begränsad. Förutom själva maskinen omfattasnågon form av gemensamt ansvar av garantin.

4. Rulinmässigt unterhäll, rengöring och alla problem som uppelafaktig användning omfattas inte av garantin.

5. Alla garantitjänster;bör utföras av maskinhandlare eller relateinstitut.

Fel	Möjlig orsak	Lösning
Ismaskinen fungerar inte	Inte ansluten till strömförsörjning eller vattenförsörjning.	1. Säkringar 2. Strömbrytar 3. Kabel 4. Vattenströmbrytare 5. Eluttag 6. Uttag
	Isbrickans avskärmning Förblir öppen	Om isbrickans avskärmning kunde öppnas och stäng automatiskt
Maskinen stannar after 3 minutes after att den äpslagen	Högspänningssskydd	1. Högtemperaturmiljö 2. Smutsigt kondensorfilter 3. Skadad fläktmotor
Maskinen kan bara Göra en bricka is varje gäng der är påslagen	Isen är full aller isbrickan avskärmning Förblir öppen	1. Om isbrickans avskärmning skulle kunna öppnas och stängs automatiskt 2. Isen är full om det fäller
Isen kunde inte falla av isbricka	Smutsig isbricka	Rengöring och desinfektion behöver gjort
	Maskinen är inte placerad ett plant underlag	Justera maskinen till ett plant underlag
	Omgivningstemperaturen är for låg	Omgivningstemperaturen bör vara högre 5 °C
	Isen侦 För tjock	Justera parametern För tee-isens tjocklek till under
	Felaktig magnetventil	Byt ut magnetventilen
Isen侦 För tur erler inte komplett	Vattenivån i tanken侦 låg	Kontrolera vattenivån, kontrollera om det finns eventuellt lättacke
	Inloppsventilen fungerar inte	Kontrolera inloppsventilen
	Inte tillräckligt med vattentryck	Vattentrycket måste vara p 0,13-0,55 MPa
	Vattenrören侦 blockerade	Kontrolera rör och skarpa ffor smuts
Istillverkningen gør längsamt	Kondensorn侦 smutsig	Rengör kondensorn
	Temperaturen侦 forhög e sö ventilationen侦)dålimg	Omgivningstemperaturen bör inte överstiga 40 °CSäkerställa ventilation
	Flytkulan i tanken侦for hller sö finns det lättage	Justera flottörkulan ell er by ut den vattentank
	Lättage i vattentanken	Byt vattentank
	Inloppsventilen kunde inte tätt stängd eller lackage	Rengör erler byt ut inloppsventilen
	Inte tillräckligt med utrymm runt maskinen	Ge tillräckligt utrzymme
Indikatorlampa n För full is lyser men det finns ingen is	Trasig isbricka	Kontrollera om isbrickans avskärmning har fastnat
E1-larm	Omgivningstemperaturseno r gnår sönder	Byt ut omgivningstemperaturgivare n
E2-larm	Returlufttemperatur senorn går sönder	Byt ut temperaturgivaren ffor returluft
E1, E2-larm	Både omgivningstemperaturgivare n och returlufttemperaturgivaren går sönder	1. byt ut omgivningstemperaturseno r orn och returlufttemperaturgivare 2. ge tillräckligt med utrzymme

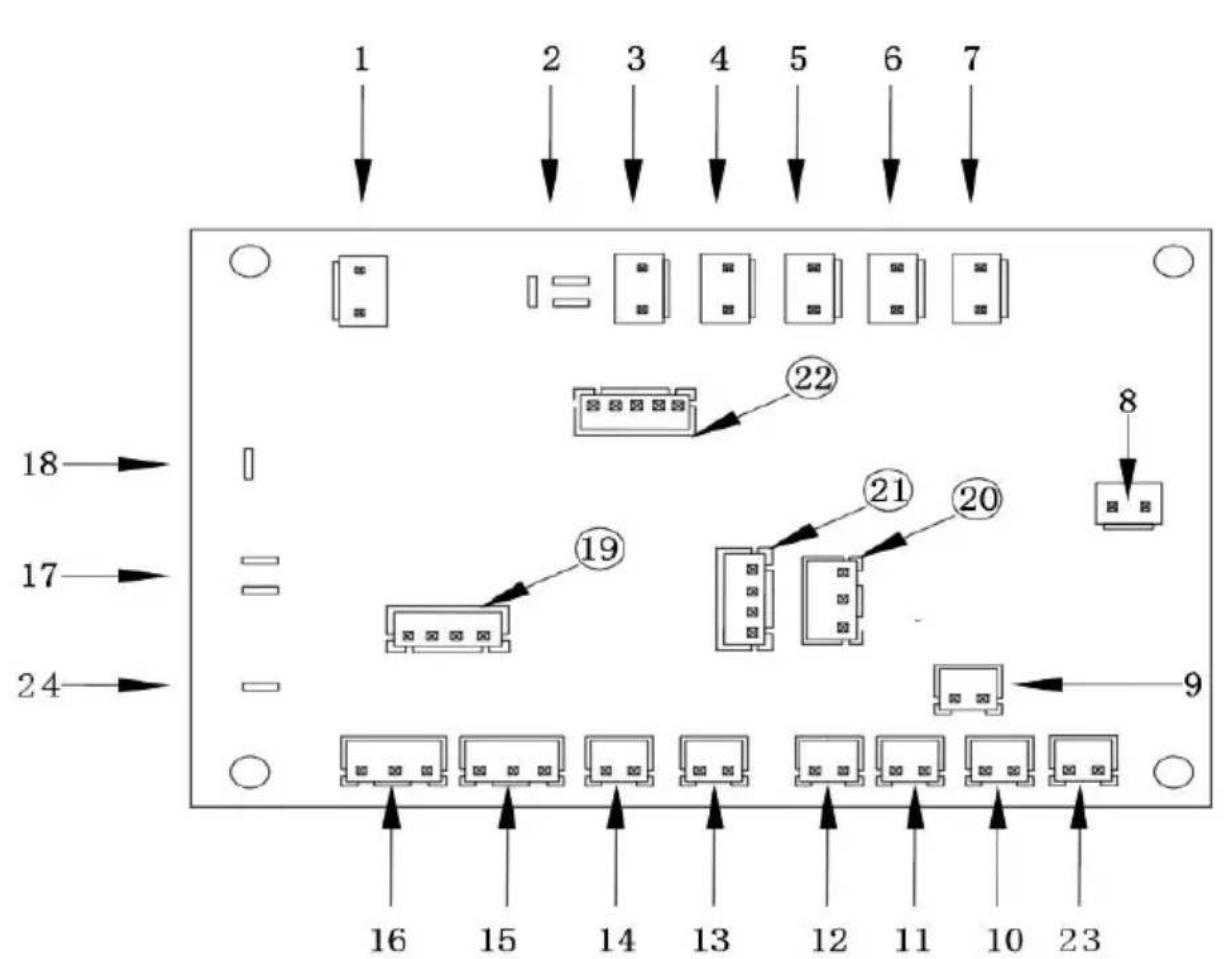

Kretsschema

Kopplingsschema för moderkort för liter ismaskin.

1. Elementär transformatorpaviljong
2. Nollinje
3. Avisningsventil
4. Vattenpump
5. Fläkt
6. Inloppsventil
7. Avloppsventil
8. Transformator sekundär
9. Omgivningsljus
10. Blått ljus
11. Flyta
12. Avdunstningssond
13. Kondensationssond
14. Dräneringsalternativ
15. Blåljuskontroll
16. Detektering av avisning
17. Anslut spänningskabeln
18. Kompressorns spänningsledning
19. Anslut till Swift-serieport
20. Sond för full is
21. Nedladdningsport
22. Bildskärm
23. Likströmsfläkt
24. Anslut maskinen

Hänvisning antal	Del namn	Hänvisning antal	Del namn
1	Inre tankavloppsrör	19	Vattentank / Vattentrå
2	Avlopputslopp	20	Övre täckpanel
3	Vatteninloppsventil	21	Vänster och höger glidskenor
4	Nätsladd	22	Höger sidopanel
5	Kapillärrör	23	Dörrpanel
6	Vätskebehällare	24	Skärm
7	Magnetventilens spole	25	Frontpanel
8	Kontrollkort	26	Skumisolering für innertank
9	Vänster sidopanel	27	Bakpanel
10	Inre tank	28	Magnetventil
11	Bakre luftventilsskydd	29	Högtrycksör
12	Blätt ljus LED	30	Kondensor
13	Vattenpumpens utloppsrör	31	Fläktkäpa
14	Flytvik	32	Fläkt
15	Flytboll	33	Filtrera
16	Vattenförsörnjningsör für isbricka	34	Kompressor
17	Isbricka	35	Bottenplatta
18	Vattenpump	36	Maskinfötter
