CAVO SCALDANTE RESIDENZIALE (SERIE)

MODELLO: PFPC1-1A003ÿPFPC1-1A006ÿPFPC1-1A009ÿ

PFPC1-1A012ÿPFPC1-1A018ÿPFPC1-1A024ÿ

PFPC1-1A030ÿPFPC1-1A060ÿPFPC1-1A080

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile utilizzata solo da noi

rappresenta una stima del risparmio che potresti trarre dall'acquisto di determinati strumenti con noi rispetto ai grandi top brand e non significa necessariamente coprire

tutte le categorie di strumenti da noi offerti. Si ricorda di verificare attentamente

quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

RISCALDAMENTO RESIDENZIALE

CAVO (SERIE)

MODELLO: PFPC1-1A003ÿPFPC1-1A006ÿPFPC1-1A009ÿPFPC1-1A012ÿ PFPC1-1A018ÿPFPC1-1A024ÿPFPC1-1A030ÿPFPC1-1A060ÿ PFPC1-1A080

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Informazioni generali

Come funzionano gli impianti di riscaldamento

II problema

L'isolamento termico da solo non impedisce il congelamento dei tubi. Ad esempio, un tubo da 3/4" con isolamento spesso 25 mm/1 pollice si congela in sole 13 ore quando la temperatura ambiente è di -10°C/14°F. I tubi dell'acqua congelati possono scoppiare provocando perdite di fornitura, allagamenti e danni.

La soluzione II

cavo scaldante elettrico PFPC sostituisce il calore perso attraverso lo strato di isolamento termico. Il ripristino del calore perduto consente di mantenere la tubazione e l'acqua al suo interno a una temperatura costante. Con un termostato bimetallico integrato (all'interno del cappuccio nero), il cavo scaldante funziona solo quando il termostato è a una temperatura di 4°C/40°F o inferiore.

Applicazione PFPC

Il cavo scaldante verrà applicato direttamente lungo il tubo e proteggerà i tubi fino a 3,8 cm/1,5 pollici di diametro.

I sistemi di tracciamento elettrico PFPC sono approvati e qualificati per le applicazioni di protezione antigelo di tubazioni idriche generali isolate in metallo o plastica alla temperatura di mantenimento generalmente accettata di 4°C/40°F con accessori.

Questo prodotto è controllato da un sensore di temperatura per rilevare la temperatura. Inizia a funzionare quando la temperatura è inferiore a 4 ± 3 y e smette di funzionare quando la temperatura è superiore a 14 ± 3 y. La luce accesa quando è collegata indica solo l'accensione il funzionamento è controllato dall'interruttore.

Avvertenze:

ÿ Non utilizzare il cavo scaldante su tubi riscaldati a temperature superiori a 65°C/150°F, come nel caso del vapore linee.

ÿ Non installare mai il cavo scaldante su pareti, pavimenti o soffitto.

ÿ Non installare mai il cavo scaldante su un tubo di plastica a meno che il tubo non sia sempre pieno d'acqua.

ÿ Non utilizzare su linee di scarico, linee di scarico, linee di carburante o tubi flessibili. ÿ Non utilizzare cavi scaldanti per tubazioni per applicazioni antighiaccio su tetti e grondaie. ÿ Non utilizzare all'interno del tubo, può essere utilizzato solo all'esterno del tubo. ÿ Non utilizzare mai su tubi che possono superare i 150°F. ÿ Non utilizzare seppellendo sottoterra.

ACCESSORI

Nastro

Ricezione e conservazione

Ricezione y

Confrontare i materiali con la bolla di spedizione e controllare per verificare che siano stati ricevuti i materiali corretti. Il tipo di cavo scaldante è stampato sulla guaina. ÿ Esaminare i documenti di progettazione e confrontare i materiali ricevuti con gli elenchi per verificare che tutti i materiali necessari siano stati ricevuti. ÿ Ispezionare il cavo scaldante e gli accessori per garantire che non vi siano danni durante il trasporto.

Magazzinaggio

ÿ I cavi e i componenti del sistema devono essere conservati in un'area pulita e asciutta. L'intervallo della temperatura di conservazione è compreso tra -20°C e 65°C (tra -4°F e 150°F).

Prima dell'installazione

I gruppi di tubazioni, isolamento, elettrici e strumentali devono essere coordinati prima dell'installazione del sistema di tracciamento elettrico. L'installazione dovrebbe iniziare solo dopo aver completato la maggior parte della costruzione meccanica. Assicurarsi che tutti i test meccanici (ad esempio test idrostatici/spurgo) sianc

è stato cancellato.

Se il cavo scaldante è rigido (a causa del freddo), svolgerlo prima e poi alimentarlo con una presa da 120 V finché non sarà caldo e flessibile. Quindi scollegarlo e applicarlo al tubo.

Avvertenza:

(Questo simbolo identifica avvertenze di sicurezza particolarmente importanti che devono essere seguite. In caso contrario, si potrebbe causare surriscaldamento e provocare gravi rischi di incendio o scosse elettriche)

ÿ L'installazione, l'uso e/o la manutenzione impropri del cavo scaldante elettrico possono causare incendi, scosse elettriche e/o congelamento del tubo.

ÿ Assicurarsi che sia presente una presa elettrica con messa a terra adeguata e abbastanza vicina per collegare il cavo.

ÿ I cavi scaldanti devono essere installati in conformità al National Electric Code e al Canadian Electrical Code. È necessaria la protezione dai guasti a terra (GFCI) del circuito di alimentazione.

ÿ Le approvazioni si basano solo sull'uso delle parti specificate da E-Poly. Si sconsiglia l'uso di parti sostitutive o nastri elettrici in vinile.

ÿ Non collegare l'alimentazione al cavo scaldante mentre è avvolto.

ÿ Non installare un cavo scaldante danneggiato. La lunghezza minima del tubo è di 3 piedi.

ÿ Non alterare mai questo cavo scaldante in alcun modo. Se ridotto, si surriscalderà.

Una volta tagliato, il cavo scaldante non può essere riparato.

ÿ Non installare lo stesso cavo su più di un tubo.

ÿ Non permettere mai che il cavo scaldante si tocchi, si incroci o si sovrapponga in nessun punto.

ÿ Scollegare il cavo scaldante dalla fonte di alimentazione durante l'installazione.

ÿ Durante l'alimentazione del circuito del sistema di riscaldamento, indipendentemente dal normale funzionamento, dal periodo di installazione o dalla manutenzione, tenere sempre la sezione riscaldante del sistema di cavi scaldanti lontana da superfici combustibili con un intervallo di almeno 1 pollice/2,5 cm.

Attenzione:

ÿ Non installare il sistema PFPC quando la temperatura ambiente è inferiore alla temperatura minima di installazione (32°F/ 0°C).

ÿ Le presenti istruzioni dovranno essere conservate e messe a disposizione del proprietario e trasferito ai futuri proprietari.

BÿSelezionare il cavo scaldante adatto
Utilizzare la tabella seguente per selezionare il cavo scaldante adatto.

TuboLunghezza	Diametro del tubo
	1/2"	3/4"	1"	1,25"	1,5"
3	1-3	1-3	1-3	1-3	1-3
4	1-3	1-3	1-3	2-3	2-3
5	1-3	1-3	2-3	2-3	2-3
6	1-6	1-6	1-6	1-6	1-6
7	1-6	1-6	1-6	1-3+1-6	1-3+1-6
8	1-6 1-6		1-6	1-3+1-6	1-3+1-6
9	1-9	1-9	1-9	1-9	1-9
10	1-9	1-9	1-9	1-9	2-6
11	1-9	1-9	1-9	2-6	2-6
	1-12	1-12	1-1212	1-12	1-12
13	1-12	1-12	1-12	1-12	1-6+1-9
14	1-12	1-12	1-12	1-6+1-9	1-6+1-9
15	1-15	1-15	1-15	1-15	1-15
16	1-15	1-15	1-15	1-15	2-9
17	1-15	1-15	1-15	2-9	2-9
18	1-18	1-18	1-18	1-18	1-18
20	1-18 1-9+1-12	1-18	1-18	1-18
22	2-12 2-12		2-12	2-12	2-12
24	1-24	1-24	1-24	1-24	1-24
26	1-24	1-24	1-24	1-12+1-15 1-12	1-2+1-15
28	1-12+1-15 1-12	1-12+1-15 1-12+1-15	1-12+1-15 1-12	1-12+1-18
30	1-30	1-30	1-30	1-30	1-30
35	2-18	2-18	2-18	2-18	2-18
40	1-40	1-40	1-40	1-40	1-40
45	1-18+1-24 1-	18+1-24 1-18+1	-24 1-18+1-24		2-24
50	2-24	2-24	2-24	2-24	1-12+1-40
55	1-24+1-30 1-	24+1-30 1-24+1	-30 1-24+1-30	1-18+1-40
60	1-60	1-60	1-60	1-60	1-60
65	1-6+1-60	1-6+1-60	1-6+1-60	1-6+1-60	1-6+1-60
70	1-40+1-30 1-	40+1-30 1-40+1	-30 1-40+1-30	1-12+1-60
75	1-15+1-60 1-	15+1-60 1-15+1	-60 1-15+1-60	1-15+1-60
80	1-80 1-80	1-80		1-80	1-80
85	1-24+1-60 1-	24+1-60 1-24+1	-60 1-24+1-60		1-6+1-80
90	1-30+1-60 1-	30+1-60 1-30+1	-60 1-30+1-60	1-30+1-60
95	1-18+1-80 1-	18+1-80 1-18+1	-80 1-18+1-80	1-18+1-80
100	1-40+1-60 1-	40+1-60 1-40+1	-60 1-40+1-60	1-40+1-60

Catalogo n.		RiscaldamentoLunghezza (piedi)	EnergiaPotenza (Watt)	Amp.(@120V)
3	PFPC1-1A003	3	21	0,18
6	PFPC1-1A006	6	42	0,35
9	PFPC1-1A009	9	63	0,51
12	PFPC1-1A012	12	84	0,70
15	PFPC1-1A015	15	105	0,88
18	PFPC1-1A018	18	126	1.05
24	PFPC1-1A024	24	168	1,40
30	PFPC1-1A030	30	210	1,75
40	PFPC1-1A040	40	280	2.34
60	PFPC1-1A060	60	420	3,50
80	PFPC1-1A080	80	560	4.67

Esempio:

ÿ 1-60 significa: è necessario un cavo scaldante "PFPC1-1A060".
ÿ 2-3 significa: sono necessari due cavi scaldanti "PFPC1-1A003".
ÿ 1-12+1-15 significa: è necessario un cavo scaldante “PFPC1-1A012” con un cavo scaldante “PFPC1-1A015”.
ÿ Per le dimensioni minime dei tubi elencate o per ulteriori informazioni, contattare il rappresentante della fabbrica.
ÿ Questa guida alla progettazione si basa sulla temperatura di manutenzione generalmente accettata (4°C/40°F) per la protezione antigelo.
ÿ Questa guida alla progettazione è calcolata sulla base di un isolamento in fibra di vetro da 1/2". È possibile utilizzare anche un isolante in schiuma flessibile a cellule chiuse.

Istruzioni per l'installazione

Controllo pre-installazione

ÿ Il cavo scaldante deve essere testato per garantire l'integrità elettrica con un megaohmmetro (megger) da almeno 500 V CC tra il pin di messa a terra e uno qualsiasi degli altri due pin. La resistenza minima dovrebbe essere di 20 megaohm. Letture inferiori a 20 megaohm possono significare che l'isolamento elettrico è stato danneggiato e il cavo scaldante deve essere sostituito.

ÿ Assicurarsi che la tensione di servizio disponibile sia corretta per il sistema di cavi scaldanti.

ÿ Percorrere il sistema di tubazioni e pianificare il percorso del cavo scaldante sul tubo.

Rimuovere contemporaneamente eventuali sbavature, superfici ruvide o spigoli vivi. Rimuovere sporco, ruggine e incrostazioni con una spazzola metallica. Rimuovere le pellicole di olio e grasso con un idoneo solvente.

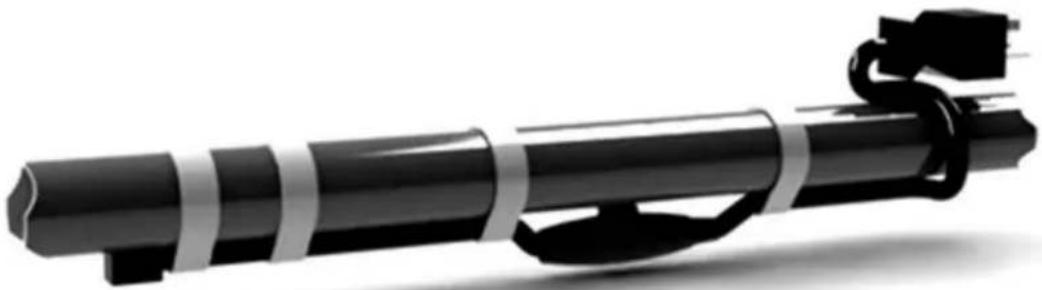

Lunghezze Standard: per proteggere un tubo con una lunghezza standard di cavo scaldante

ÿ Applicare il cavo direttamente lungo il fondo del tubo orizzontale o sul “lato meteorologico” del tubo verticale

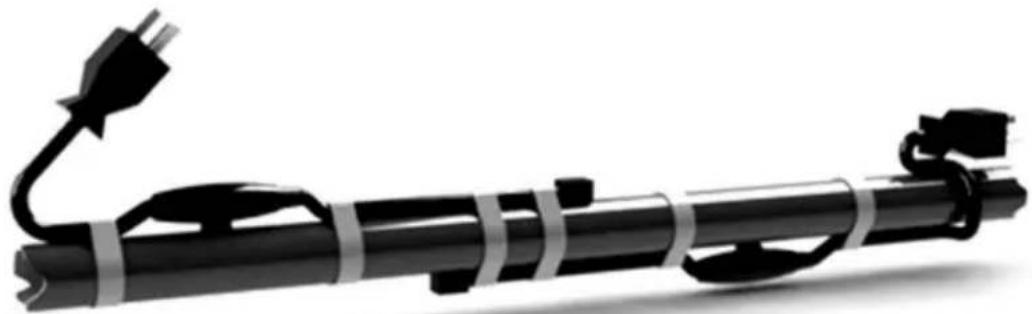

Lunghezze non standard: per proteggere un tubo con una lunghezza di cavo scaldante diversa da quella standard

ÿ Applicare due cavi separati sui lati opposti del tubo, iniziando dal lato opposto finisce.

ÿ La corsa al centro del tubo non deve superare i 3 piedi.

ÿ Per posizioni più spesse come valvole e flange o posizioni con temperature più basse, due o più fili riscaldanti possono essere posati piatti o avvolti e l'installazione deve seguire rigorosamente la spaziatura degli avvolgimenti nelle istruzioni;

Avvertenza: evitare di tirare il cavo scaldante a scatti o di installarlo contro spigoli vivi.

Avvertenza: non piegare o schiacciare il cavo, né camminarci sopra o passarci sopra con attrezzature.

Allegato

ÿ Una volta che il cavo scaldante è stato fatto passare per l'intera sezione, iniziare a fissarlo con nastro di applicazione o nastro in fibra di vetro certificato di buona qualità (nastro in fibra di vetro certificato con temperatura nominale superiore a 80°C/175°F) al tubo.

ÿ Per mantenere il termostato e l'intera lunghezza del cavo scaldante saldamente a contatto con il tubo, è necessario installare fasce circonferenziali di nastro a intervalli di circa 15 cm/6 pollici.

ÿ Il termostato deve essere posizionato sull'estremità più fredda del tubo.

ÿ Nelle applicazioni possono essere utilizzate anche fascette in plastica serrate a mano, che hanno una temperatura nominale superiore a 80°C/175°F.

ÿ Per i sistemi di tubi in plastica, avvolgere il tubo in plastica con un foglio di alluminio prima di installare il cavo scaldante migliorerà il trasferimento di calore e fornirà un calore più uniform distribuzione.

ÿ I cavi scaldanti possono essere utilizzati su tubi dell'acqua in metallo e plastica ma non su tubi flessibili in vinile (come i tubi da giardino).

ÿ È possibile installare la spina del prodotto sulla presa o sul regolatore. Ma quello ÿ non può modificare o danneggiare il cavo scaldante.

Avvertenza: i nastri adesivi di qualità inferiore possono consentire al cavo di muoversi alle normali temperature operative e potrebbero provocare surriscaldamento, incendio o scosse elettriche.

Avvertenza: non utilizzare accessori metallici come fascette per tubi o fili di collegamento per collegare il cavo scaldante, poiché potrebbero danneggiare il cavo scal

causare archi elettrici o incendi.

Piegare, incrociare e tagliare il cavo scaldante

ÿ Il raggio di curvatura deve essere minimo 8 mm (0,3"). Non piegare il cavo scaldante lungo la superficie piana. Curve strette possono danneggiare l'elemento riscaldante.

Avvertenza: PFPC non è un tipo di cavo scaldante di tipo parallelo. Non è possibile tagliarlo alla lunghezza desiderata. Una volta tagliato, il cavo

scaldante non può essere riparato. Inoltre, il cavo del riscaldatore non deve mai essere sovra

Isolamento termico

ÿ Dopo aver isolato il sistema di tracciamento elettrico, ispezionare visivamente il cavo scaldante per assicurarsi che sia installato correttamente e che non vi siano segni di danni.
ÿ Utilizzare un isolamento massimo in fibra di vetro da 1/2 pollice (inclusa fibra di vetro preformata) sopra il cavo scaldante e il termostato per mantenere il sistema di tracciamento elettrico più efficiente.
ÿ Per proteggere l'isolamento dall'umidità e da danni fisici e per garantire le prestazioni adeguate del sistema di tracciamento elettrico, è necessario installare una barriera protettiva (con un'ulteriore barriera impermeabile ricoperta nella direzione opposta) sul riscaldatore. sistema tracciato.
ÿ Applicare le etichette "Tracciato elettrico" alla barriera meteorologica isolante a intervalli di 3 m/10 piedi lungo il tubo, come avvertimento per il personale di manutenzione.

Avvertenza: non utilizzare mai più di 0,5 pollici di isolante in fibra di vetro o altro materiale isolante non ignifugo per il sistema di tracciamento elettrico. (Il valore R complessivo dell'isolamento in fibra di vetro, barriera protettiva

e la barriera impermeabile non deve essere superiore a 2,0). Un isolamento eccessivo può causare il surriscaldamento del cavo scaldante e causare pericolo di incendio o scosse elettrich

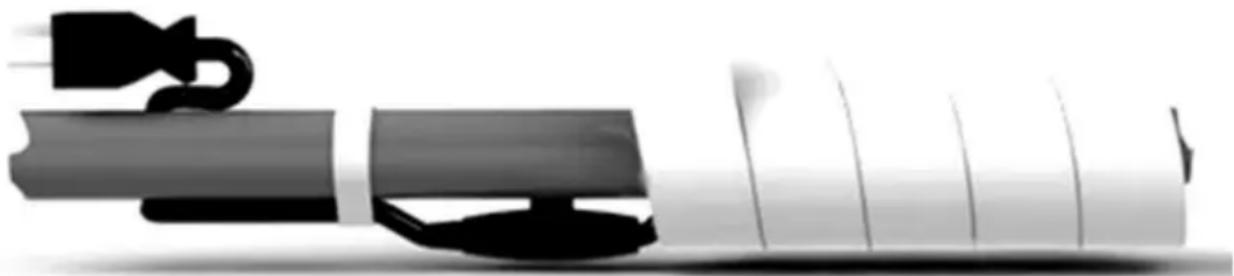

Requisiti elettrici

ÿ Assicurarsi che il carico del cavo scaldante che si sta collegando rientri nei limiti consentiti

il sistema di controllo selezionato.
ÿ Il cavo deve essere collegato a una presa installata in modo permanente.
ÿ Sono richiesti interruttori automatici per guasti a terra su tutte le costruzioni di riscaldatori in conformità al Codice elettrico nazionale. Utilizzare interruttori automatici che incorporino una protezione del circuito da guasto a terra da 30 mA o che forniscano livelli equivalenti di protezione da guasto

Test

ÿ Si raccomanda che dopo l'installazione dell'isolamento termico e
barriera meteorologica, ma prima di alimentare il circuito è necessario eseguire un altro test della resistenza di isolamento (megger). Ciò dovrebbe rivelare eventuali danni al cavo scaldante che potrebbero essersi verificati durante l'installazione dell'isolamento.
ÿ È responsabilità dell'installatore o dell'elettricista eseguire una serie di test sul sistema di tracciamento scaldante in punti specifici all'inizio e durante l'installazione del cavo scaldante.
ÿ La rapida identificazione di eventuali danni al cavo scaldante è l'approccio più economico alla risoluzione dei problemi di un'installazione. I costi di installazione del cavo e dell'isolamento termico sono molto maggiori rispetto al cavo scaldante.
ÿ Una volta collegata l'alimentazione, ma prima di mettere in funzione il sistema, verificare che tutti i test e la documentazione dei cavi scaldanti siano stati completati per ciascun circuito di tracciamento elettrico. Ciò garantirà che il sistema sia stato installato secondo le norme raccomandazioni del produttore.

Manutenzione

ÿ Ispezionare il cavo all'inizio di ogni stagione di riscaldamento e mensilmente durante il funzionamento.
ÿ Manutenzione preventiva: è necessario un programma di manutenzione preventiva che comprenda sia i controlli visivi che quelli elettrici del sistema. Queste operazioni dovrebbero essere eseguite non solo prima della messa in funzione iniziale del sistema, ma anche su base programmata I controlli dovrebbero essere effettuati anche dopo ogni intervento di manutenzione.
ÿ Controllare l'impianto per verificare che l'isolante non sia bagnato dalla pioggia. Le sezioni bagnate del tubo possono provocare punti freddi o sezioni congelate. Se l'isolamento è umido o bagnato, deve essere sostituito.

ÿ Spegnere o scollegare l'alimentazione al termine della stagione di riscaldamento. Ricollegarsi prima della prossima stagione di riscaldamento.

Avvertenze: scollegare la connessione elettrica prima dell'ispezione.

Risoluzione dei problemi

Sintomo Cause del problema		Correzione
CircuitoViaggi dell'interruttore	L'interruttore è sottodimensionato	Sostituire l'interruttore se difettoso o non correttamente dimensionato. ŷVerificare se la dimensione del cavo di alimentazione esistente è compatibile con dimensio interruttori.
	Interruttore difettoso
	Il danno fisico al cavo scaldante potrebbe causare un cortocircuito diretto.	Controlla dove potrebbe esserci stato lavori di manutenzione eseguiti.Sostituire le sezioni danneggiate del cavo scaldante.
	GFCI è sottodimensionato	Sostituire il GFCI sottodimensionato con un GFCI da 30 mA.
Basso isolamento resistenza	Intaccature o tagli nel riscaldamento cavo.	Se il cavo scaldante non è ancora isolato, ispezionare visivamente l'intera lunghezza per eventuali danni. Se il sistema è isolato, rimuovere la connessione e sostituire le sezioni danneggiate del cavo scaldante.
	Corto tra la treccia e il nucleo del cavo scaldante o la treccia e il tubo.

Se la luce all'interno del cappuccio maschio

Collegamento elettrico allentato non è illuminata, controllare la presa di corrente o il circuito per determinare se è alimentato

Il termostato bimetallico

all'interno il tappo nero è

Sostituire il cavo scaldante danneggiato

con uno nuovo

Tubo congelato danneggiato

(II riscaldamento

il cavo lo fa C'è un altro caldo

non funziona) sorgente vicino al bimetallo

Rimuovere la fonte di calore

termostato

La potenza erogata dal

Ricontrollare la procedura di selezione

sistema di tracciamento

per assicurarsi di aver selezionato la

elettrico non è in grado di

lunghezza e il numero corretti di cavi

compensare la perdita di calore saldanti
