KABEL GRZEWCZY DO RUR MIESZKANIOWYCH (SERIA)

MODELE: PFPC1-1A003, PFPC1-1A006, PFPC1-1A009, PFPC1-1A012, PFPC1-1A018, PFPC1-1A024, PFPC1-1A030, PFPC1-1A060, PFPC1-1A080

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź pół ceny”, „Zaoszczędź połowę ceny” lub inne podobne wyrażenia używane wyłącznie przez nas reprezentuje szacunkową oszczędność, jaką możesz zyskać kupując określone narzędzia z nami w porównaniu z głównymi, najlepszymi markami i niekoniecznie oznacza pokrycie wszystkie kategorie oferowanych przez nas narzędzi. Przypominamy o dokładnej weryfikacji kiedy składasz u nas zamówienie, jeśli faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

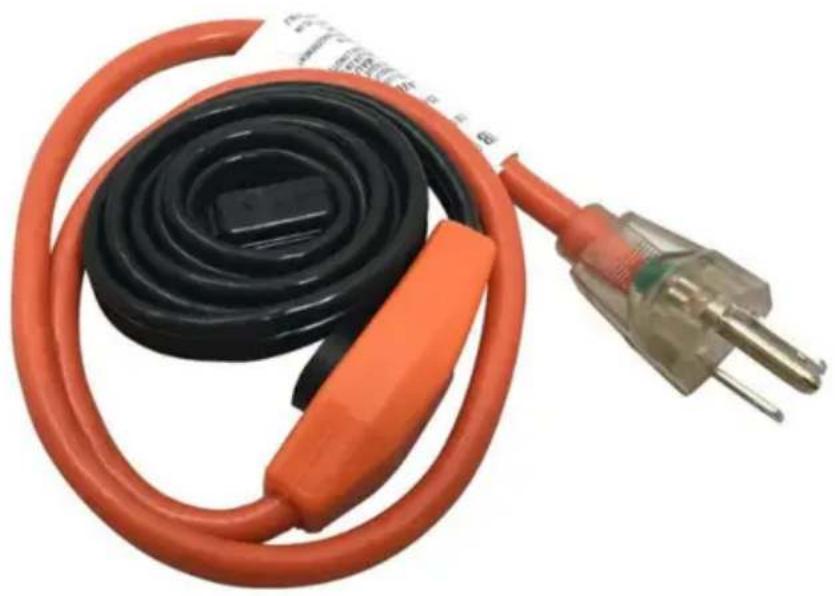

OGRZEWANIE RUOWE W MIESZKANIU

KABEL (SERIA)

MODELE: PFPC1-1A003, PFPC1-1A006, PFPC1-1A009, PFPC1-1A012, PFPC1-1A018, PFPC1-1A024, PFPC1-1A030, PFPC1-1A060, PFPC1-1A080

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Prosimy o kontakt: Wsparcie

techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Informacje ogólne

Jak działają systemy grzewcze

Problem Sama

izolacja termiczna nie zapobiegnie zamarzaniu rur. Na przykład rura 3/4" z izolacją o grubości 25 mm/1 cala zamarznie w postaci stałej w ciągu zaledwie 13 godzin, gdy temperatura otoczenia wynosi -10°C/14°F. Zamarznięte rury wodociągowe mogą pęknąć, powodując utratę dostaw, powodzie i uszkodzenia.

Rozwiązanie

Elektryczny przewód grzejny PFPC zastępuje ciepło utracone przez warstwę izolacji termicznej. Zastąpienie utraconego ciepła pozwala na utrzymanie stałej temperatury rury i wody wewnątrz rury. Dzięki wbudowanemu termostatowi bimetalicznemu (wewnątrz czarnej nasadki) przewód grzejny działa tylko wtedy, gdy termostat ma temperaturę 4OC/40OF lub niższą.

Aplikacja PFPC

Kabel grzejny będzie prowadzony prosto wzdłuż rury i będzie chronił rury o średnicy do 3,8 cm/1,5 cala.

Systemy przewodów grzejnych PFPC są zatwierdzone i kwalifikowane do stosowania w ochronie przed zamarzaniem izolowanych metalowych lub plastikowych rurociągów wodociągowych w ogólnie przyjętej temperaturze utrzymania wynoszącej 4°C/40°F z zatwierdzonymi akcesoria.

Ten produkt jest kontrolowany przez czujnik temperatury wykrywający temperaturę. Zaczyna działać, gdy temperatura spadnie poniżej 4 ± 3 °C i przestaje działać, gdy temperatura przekracza 14 ± 3 °C. Lampka zapalająca się po podłączeniu wskazuje jedynie, że zasilanie jest włączone, a pracą steruje się przełącznikiem.

Ostrzeżenia:

Nie używaj kabla grzejnego do rur nagrzanych powyżej 65OC/150°F, takich jak para kwestia.

Nigdy nie instaluj kabla grzejnego w ścianach, podłogach lub suficie.

Nigdy nie instaluj kabla grzejnego na rurze z tworzywa sztucznego, jeśli rura nie jest cały czas wypełniona wodą.

Nie stosować na przewody odpływowe, przewody spustowe, przewody

paliwowe lub węże. Nie należy używać przewodu grzejnego do rur do odladzania dachów i rynien. Nie stosować wewnątrz rury, można ją stosować wyłącznie na zewnątrz rury

Nigdy nie używać na rurach, których temperatura może

przekraczać 150°F. Nie stosować poprzez zakopywanie pod ziemią.

AKCESORIA

Taśma

Odbiór i przechowywanie

Odbiór

Porównaj materiały z listem przewozowym i sprawdź, czy otrzymano właściwe materiały. Typ przewodu grzejnego jest wydrukowany na jego osłonie. Przejrzyj dokumenty projektowe i porównaj otrzymane materiały z listami, aby sprawdzić, czy otrzymano wszystkie potrzebne materiały. Sprawdź kabel grzejny i akcesoria, aby upewnić się, że nie ma uszkodzeń w transporcie.

Składowanie

Kable i elementy systemu należy przechowywać w czystym, suchym miejscu. Zakres temperatur przechowywania wynosi od -20°C do 65°C (od -4°F do 150°F).

Przed instalacją

Przed instalacją systemu ogrzewania elektrycznego należy skoordynować instalację rurową, izolacyjną, elektryczną i oprzyrządowania. Montaż należy rozpocząć dopiero po ukończeniu większości konstrukcji mechanicznej. Upewnij się, że wszystkie testy mechaniczne (tj. testy hydrostatyczne/oczyszczanie) zostały ukończone i cały syster

zostało wyczyszczone.

Jeśli kabel grzejny jest sztywny (z powodu zimna), najpierw go rozwiń, a następnie podłącz do gniazdka 120 V, aż będzie ciepły i giętki. Następnie odłącz i nałów na rurę.

Ostrzeżenie:

(Ten symbol oznacza szczególnie ważne ostrzeżenia dotyczące bezpieczeństwa, których należy przestrzegać. Niezastosowanie się do tego może spowodować przegrzanie i poważne ryzyko pożaru lub porażenia prądem elektrycznym)

Niewłaściwa instalacja, użytkowanie i/lub konserwacja elektrycznego przewodu grzejnego może spowodować pożar, porażenie prądem i/lub zamarznięcie rury.

Upewnij się, że gniazdko elektryczne znajduje się wystarczająco blisko uziemienia, aby można było podłączyć kabel.

Kable grzejne muszą być instalowane zgodnie z krajowymi przepisami elektrycznymi i kanadyjskimi przepisami elektrycznymi. Wymagane jest zabezpieczenie ziemnozwarciowe (GFCI) obwodu zasilania.

Atesty opierają się na zastosowaniu wyłącznie części określonych przez E-Poly. Nie zaleca się stosowania jakichkolwiek części zamiennych ani winylowych taśm elektrycznych.

Nie podłączaj zasilania do przewodu grzejnego, gdy jest on zwinięty.

Nie instaluj uszkodzonego przewodu grzejnego. Minimalna długość rury wynosi 3 stopy.

Nigdy w żaden sposób nie modyfikuj tego przewodu grzejnego. Jeśli zostanie skrócony, przegrzeje się. Po przecięciu kabla grzejnego nie da się naprawić.

Nie instaluj tego samego kabla na więcej niż jednej rurze.

Nigdy nie pozwalaj, aby kabel grzejny dotykał, krzyżował się lub zachodził na siebie w jakimkolwiek miejscu.

Na czas montażu odłączyć przewód grzejny rury od źródła zasilania.

Podczas zasilania obwodu systemu grzewczego, niezależnie od normalnej pracy, okresu instalacji lub konserwacji, zawsze trzymaj sekcję grzejną systemu przewodów grzejnych z dala od powierzchni palnych w odległości co najmniej 1 cala/2,5 cm.

Ostrożność:

Nie instaluj systemu PFPC, gdy temperatura otoczenia jest niższa niż minimalna temperatura instalacji (32°F/0°C).

Instrukcje te należy zapisać i udostępnić właścicielowi przekazany przyszłym właścicielom.

B.Wybierz odpowiedni przewód grzejny

Skorzystaj z poniższej tabeli, aby wybrać odpowiedni przewód grzejny.

RuraDługość	Średnica rury
	1/2"	3/4"	1"	1,25"	1,5"
3	1-3	1-3	1-3	1-3	1-3
4	1-3	1-3	1-3	2-3	2-3
5	1-3	1-3	2-3	2-3	2-3
6	1-6	1-6	1-6	1-6	1-6
7	1-6	1-6	1-6	1-3+1-6	1-3+1-6
8		1-61-6	1-6	1-3+1-6	1-3+1-6
9	1-9	1-9	1-9	1-9	1-9
10	1-9	1-9	1-9	1-9	2-6
11	1-9	1-9	1-9	2-6	2-6
12	1-12	1-12	1-12	1-12	1-12
13	1-12	1-12	1-12	1-12	1-6+1-9
14	1-12	1-12	1-12	1-6+1-9	1-6+1-9
15	1-15	1-15	1-15	1-15	1-15
16	1-15	1-15	1-15	1-15	2-9
17	1-15	1-15	1-15	2-9	2-9
18	1-18	1-18	1-18	1-18	1-18
20		1-18	1-18	1-18	1-9+1-121-18
22		2-122-12	2-12	2-12	2-12
24	1-24	1-24	1-24	1-24	1-24
26	1-24	1-24	1-24	1-12+1-15 1-12	1-12+1-15
28	1-12+1-15 1-12	1-12+1-15 1-12+1-15	1-12+1-15 1-12	1-12+1-18
30	1-30	1-30	1-30	1-30	1-30
35	2-18	2-18	2-18	2-18	2-18
40	1-40	1-40	1-40	1-40	1-40
45	1-18+1-24 1-18+1-24 1-18+1-24				2-24
50	2-24	2-24	2-24	2-24	1-12+1-40
55	1-24+1-30 1-24+1-30 1-24+1-30 1-24+1-30 1-18+1-40
60	1-60	1-60	1-60	1-60	1-60
65	1-6+1-60	1-6+1-60	1-6+1-60	1-6+1-60	1-6+1-60
70	1-40+1-30 1-40+1-30 1-40+1-30 1-40+1-30 1-12+1-60
75	1-15+1-60 1-15+1-60 1-15+1-60 1-15+1-60 1-15+1-60
80	1-80	1-80	1-80	1-80	1-80
85	1-24+1-60 1-24+1-60 1-24+1-60 1-24+1-60				1-6+1-80
90	1-30+1-60 1-30+1-60 1-30+1-60 1-30+1-60 1-30+1-60
95	1-18+1-80 1-18+1-80 1-18+1-80 1-18+1-80 1-18+1-80
100	1-40+1-60 1-40+1-60 1-40+1-60 1-40+1-60 1-40+1-60

Nr katalogowy		OgrzewanieDługość (ft)	MocMoc wyjściowa (W)	Wzmacniacz(@120V)
3	PFPC1-1A003	3	21	0,18
6	PFPC1-1A006	6	42	0,35
9	PFPC1-1A009	9	63	0,51
12	PFPC1-1A012	12	84	0,70
15	PFPC1-1A015	15	105	0,88
18	PFPC1-1A018	18 126		1.05
24	PFPC1-1A024	24	168	1,40
30	PFPC1-1A030	30	210	1,75
40	PFPC1-1A040	40	280	2,34
60	PFPC1-1A060	60	420	3,50
80	PFPC1-1A080	80 560		4,67

Przykład:

1-60 oznacza: potrzebny jest jeden przewód grzejny „PFPC1-1A060”.
2-3 oznacza: potrzebne są dwa przewody grzejne „PFPC1-1A003”.
1-12+1-15 oznacza: potrzebny jest jeden przewód grzejny „PFPC1-1A012” z jednym przewodem grzejnym „PFPC1-1A015”.

Aby poznać listę minimalnych rozmiarów rur lub uzyskać więcej informacji, skontaktuj się z przedstawicielem fabryki.

Niniejsze wytyczne projektowe opierają się na ogólnie przyjętej temperaturze konserwacji (4°C /40°F) dla ochrony przed zamarzaniem.

Niniejsze wytyczne projektowe zostały obliczone w oparciu o izolację z włókna szklanego 1/2". Można również zastosować izolację z elastycznej pianki o zamkniętych komórkach.

Instrukcje instalacji

Kontrola przed instalacją

Kabel grzejny powinien zostać przetestowany w celu zapewnienia integralności elektrycznej za pomocą megaomomierza (meggera) o napięciu co najmniej 500 V prądu stałego pomiędzy bolcem uziemiającym a dowolnym z pozostałych dwóch pinów. Minimalna rezystancja powinna wynosić 20 megaomów. Odczyty poniżej 20 megaomów mogą oznaczać uszkodzenie izolacji elektrycznej i konieczność wymiany przewodu grzejnego.

Upewnij się, że dostępne napięcie robocze jest odpowiednie dla systemu przewodów grzejnych.

Obejdź instalację rurową i zaplanuj poprowadzenie kabla grzejnego na rurze. Jednocześnie usuń wszelkie zadziory, szorstkie powierzchnie i ostre krawędzie. Usuń brud, rdzę i kamień za pomocą szczotki drucianej. Usunąć warstwę oleju i smaru odpowiednim narzędziem rozpuszczalnik.

Układanie kabla grzejnego

Długości standardowe: do ochrony rury za pomocą przewodu grzejnego o standardowej długości

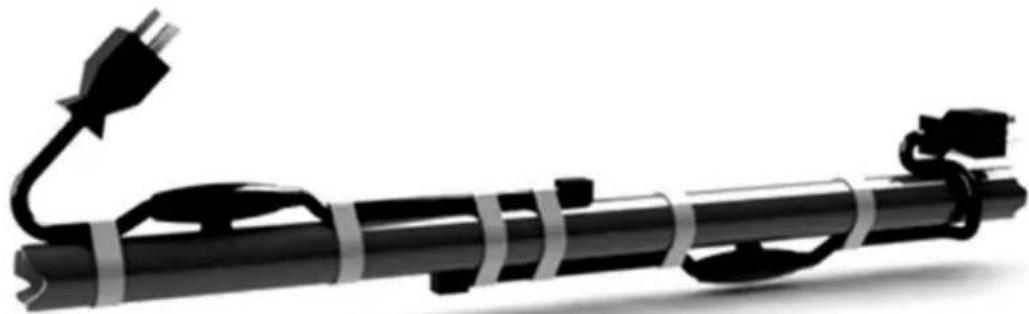

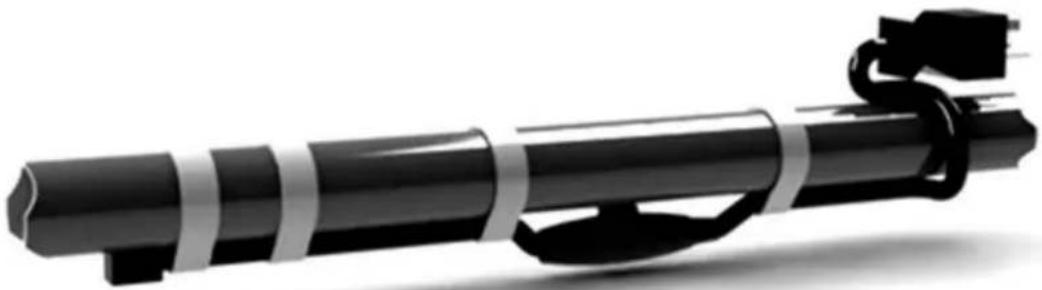

Poprowadź kabel prosto wzdłuż dolnej części rury poziomej lub „strony pogodowej” rury pionowej

Długości niestandardowe: do zabezpieczenia rury z kablem grzejnym o innej niż standardowa długości

Założyć dwa oddzielne kable po przeciwnych stronach rury, zaczynając od przeciwnych kończy się.

Wybieg na środku rury nie powinien przekraczać 3 stóp.

W przypadku grubszych pozycji, takich jak zawory i kołnierze lub pozycji o niższych temperaturach, dwa lub więcej przewodów grzejnych można ułożyć płasko lub owinąć, a montaż musi ściśle przestrzegać odstępu uzwojeń podanego w instrukcji;

Ostrzeżenie: Unikaj ciągnięcia kabla grzejnego, szarpania lub instalowania go o ostre krawędzie.

Ostrzeżenie: Nie zginaj ani nie zgniataj kabla, w tym nie chodzi po nim ani nie przejeżdżaj po nim sprzętem.

Załącznik

Gdy kabel grzejny zostanie poprowadzony na całym odcinku, rozpocznij mocowanie go taśmą aplikacyjną lub dobrej jakości taśmą z włókna szklanego (wymienioną taśmą z włókna szklanego o temperaturze wyższej niż 80OC/175OF) do rury.

Aby termostat i przewód grzejny przylegały ściśle do rury, należy zamocować obwodowe paski taśmy w odstępach około 15 cm/6 cali.

Termostat należy umieścić na najzimniejszym końcu rury.

Ręcznie dokręcane opaski kablowe z tworzywa sztucznego, które mają temperaturę znamionową wyższą niż 80OC/175OF, mogą być również używane w aplikacjach.

W przypadku systemów rur z tworzyw sztucznych owinięcie plastikowej rury folią aluminiową przed zainstalowaniem kabla grzejnego poprawi przenoszenie ciepła i zapewni bardziej równomierne ciepło dystrybucja.

Kable grzejne można stosować do metalowych i plastikowych rur wodociągowych, ale nie do elastycznych rurek winylowych (takich jak węże ogrodowe).

Wtyczkę produktu można zainstalować w gniazdku lub regulatorze. Ale to

nie może zmieniać ani niszczyć przewodu grzejnego.

Ostrzeżenie: Taśmy samoprzylepne o niskiej jakości mogą umożliwiać przesuwanie kabla w normalnej temperaturze roboczej, co może spowodować przegrzanie, pożar lub porażenie prądem.

Ostrzeżenie: Do mocowania przewodu grzejnego nie należy używać metalowych elementów mocujących, takich jak opaski do rur lub drut wiązałkowy, ponieważ mogą one uszkodzić przewód grzej

spowodować wyładowanie elektryczne lub pożar.

Gięcie, krzyżowanie i cięcie kabla grzejnego

Promień gięcia powinien wynosić co najmniej 8 mm (0,3"). Nie zginać przewodu grzejnego na płaskiej płaszczyźnie. Ostre zakręty mogą uszkodzić element grzejny.

Ostrzeżenie: PFPC nie jest rodzajem kabla grzejnego typu równoległego. Nie można go przyciąć na żądaną długość. Po przecięciu kabla grzejnego nie da się naprawić. Ponadto kabel grzejny nie powinien nigdy zachodzić na siebie.

Izolacja termiczna

Po zaizolowaniu instalacji grzewczej sprawdź wzrokowo kabel grzejny, aby upewnić się, że jest prawidłowo zainstalowany i nie ma śladów uszkodzeń.

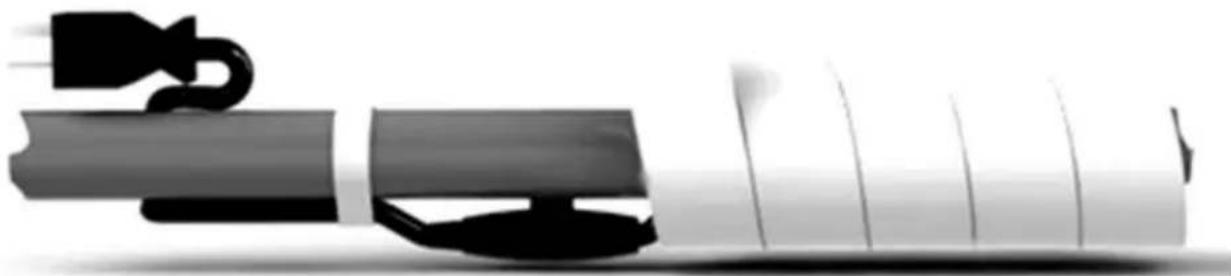

Użyj izolacji z włókna szklanego (w tym wstępnie uformowanego włókna szklanego) o grubości maksymalnie 1/2 cala na kablu grzejnym i termostacie, aby zapewnić większą wydajność układu ogrzewania.

W celu zabezpieczenia izolacji przed wilgocią i uszkodzeniami fizycznymi oraz zapewnienia prawidłowego działania instalacji grzewczej, na grzejniku należy zamontować przegrodę ochronną (z dodatkową barierą wodoodporną owiniętą w przeciwnym kierunku). śledzony system.

Nakleić etykiety „Electric Traced” na izolacyjną barierę pogodową w odstępach co 3 m/10 stóp wzdłuż rury, jako ostrzeżenie dla personelu konserwacyjnego.

Ostrzeżenie: Nigdy nie używaj w systemie przewodów grzejnych izolacji z włókna szklanego lub innego

materiału izolacyjnego o grubości większej niż 0,5 cala lub innego materiału izolacyjnego nieognioodpornego.

(Całkowita wartość R izolacji z włókna szklanego, bariera ochronna

i wodoodporność nie powinna być większa niż 2,0). Nadmierna izolacja może spowodować przegrzanie kabla grzejnego i spowodować ryzyko pożaru lub porażenia prądem.

Wymagania elektryczne

Upewnij się, że obciążenie podłączanego kabla grzejnego mieści się w zakresie znamionowym

wybrany system sterowania.

Kabel należy podłączyć do gniazdka zamontowanego na stałe.

We wszystkich konstrukcjach grzejników wymagane są wyłączniki ziemnozwarciowe, zgodnie z krajowymi przepisami elektrycznymi. Należy stosować wyłączniki automatyczne wyposażone w zabezpieczenie przed zwarciem doziemnym 30 mA lub zapewniające równoważny poziom zabezpieczenia przed zwarciem doziemnym.

Testowanie

Zaleca się, aby po zamontowaniu izolacji termicznej i

barierę pogodową, ale przed włączeniem obwodu należy przeprowadzić kolejny test rezystancji izolacji (megger). Powinno to ujawnić wszelkie uszkodzenia przewodu grzejnego, które mogły powstać podczas montażu izolacji.

Obowiązkiem instalatora lub elektryka jest wykonanie serii testów systemu przewodów grzejnych w określonych punktach na początku i w trakcie instalacji przewodu grzejnego.

Szybka identyfikacja uszkodzeń przewodu grzejnego jest najbardziej ekonomicznym podejściem do rozwiązywania problemów z instalacją. Koszty montażu kabla i izolacji termicznej są znacznie większe niż kabla grzejnego.

Po podłączeniu zasilania, ale przed uruchomieniem systemu, sprawdź, czy wykonano wszystkie testy i dokumentację przewodów grzejnych dla każdego obwodu grzewczego. Dzięki temu będziesz mieć pewność, że system został zainstalowany zgodnie z wymaganiami zalecenia producenta.

Konserwacja

Sprawdzaj kabel na początku każdego sezonu grzewczego i co miesiąc podczas pracy.

Konserwacja zapobiegawcza: potrzebny jest program konserwacji zapobiegawczej, który obejmie zarówno kontrolę wizualną, jak i elektryczną systemu. Należy to zrobić nie tylko przed pierwszym uruchomieniem systemu, ale także zgodnie z harmonogramem.

Kontrole należy przeprowadzać także po przeprowadzeniu wszelkich prac konserwacyjnych.

Sprawdź system, aby upewnić się, że izolacja nie jest mokra od deszczu. Mokre odcinki rur mogą powodować powstawanie zimnych punktów lub zamarzanie odcinków. Jeśli izolacja jest wilgotna lub mokra, należy ją wymienić.

Wyłącz lub odłącz zasilanie po zakończeniu sezonu grzewczego. Podłączyć ponownie przed kolejnym sezonem grzewczym.

Ostrzeżenia: Przed sprawdzeniem odłącz zasilanie.

Rozwiązywanie problemów

Objaw Przyczyny	problemu	Korekta
OkrażenieWycieczki przerywacze	Wyłącznik automatyczny jest drobny	Jeśli wyłącznik jest uszkodzony lub ma niewłaściwy rozmiar, należy go wymienić. ※Sprawdź, czy istniejące rozmiary przewodów zasilających są zgodne z większymi przekrojarw wyłączniki.
	Wadliwy wyłącznik automatyczny
	Fizyczne uszkodzenie przewodu grzejnego może byćprzyczyną bezpośredniego zwarcia.	Sprawdź, gdzie mogło się znajdować wykonane prace konserwacyjne.Wymienić uszkodzone odcinki przewodu grzejnego.
	GFCI jest niewymiarowe	Zamień niewymiarowy GFCI na 30-mA GFCI.
Niski izolacja opór	Wyszczerbienia lub nacięcia na kabel.grzaniu. Jeśli kabel grzejny nie jest jeszcze zaizolowany, należy wzrokowo sprawdzić całą jego długość pod kątem uszkodzeń. Jeżeli system jest izolowany, należy rozłączyć połączenie i wymienić uszkodzone odcinki przewodu grzejnego.
	Krótkie pomiędzy warkoczem i rdzeń kabla grzejnego lub oplot i rura.
Zamarznięta rura(Ogrzewanie kabel tak nie działa)	Luźne połączenie zasilania	Jeśli lampka wewnątrz męskiej nasadki nie świeci się, sprawdź gniazdko lub obwód zasilania, aby ustalić, czy jest ono zasilane.
	Termostat bimetaliczny wewnątrz czarna zatyczka jest uszkodzona	Wymienić uszkodzony przewód grzejny z nowym
	Jest kolejny upał źródło w pobliżu bimetalu termostat	Usuń źródło ciepła
	Moc wyjściowa systemu ogrzewania nie jest w stanie zrecompensować strat ciepła w rurze	Sprawdź ponownie procedurę wyboru, aby upewnić się, że wybrałeś właściwą długość i liczbę przewodów grzejnych.
