BRUKSANVISNING PFPC1-1A080 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

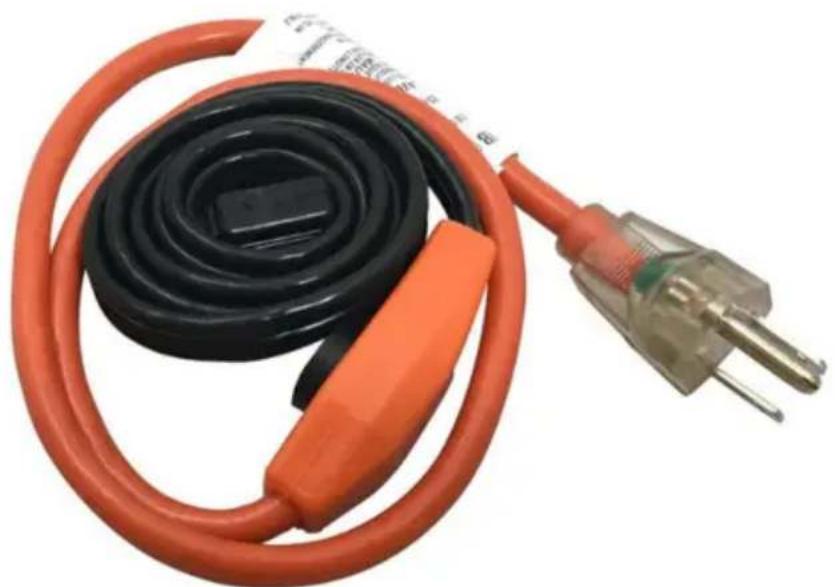

RESIDENTIALPIPE VÄRMEKABEL(SERIEN)

MODELL: PFPC1-1A003, PFPC1-1A006, PFPC1-1A009, PFPC1-1A012, PFPC1-1A018, PFPC1-1A024, PFPC1-1A030, PFPC1-1A060, PFPC1-1A080

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "Halva priset" eller andra liknande uttryck som endast används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg med oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns om att kontrollera noggrant när du lägger en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

RÖRVÄRMNING FÖR BOSTADEN

KABEL(SERIE)

MODELL: PFPC1-1A003, PFPC1-1A006, PFPC1-1A009, PFPC1-1A012, PFPC1-1A018, PFPC1-1A024, PFPC1-1A030, PFPC1-1A060, PFPC1-1A080

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och

e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Allmän information

Hur värmesystem fungerar

Problemet med

termisk isolering kommer inte att förhindra att rören fryser. Till exempel kommer ett 3/4" rör med 25 mm/1 tum tjock isolering att frysa fast på bara 13 timmar när omgivningstemperaturen är -10°C/14°F. Frusna vattenledningar kan brista och orsaka förlust av försörjning, översvämning och skada.

Lösningen Den

elektriska värmekabeln PFPC ersätter värmen som går förlorad genom det termiska isoleringsskiktet. Genom att ersätta den förlorade värmen kan röret och vattnet inuti röret hållas vid en konstant temperatur. Med en inbyggd bimetalltermostat (inuti det svarta locket) fungerar värmekabeln endast när termostaten har en temperatur på 4OC/40OF eller lägre.

PFPC-applikation

Värmekabeln appliceras rakt längs röret och skyddar rör upp till 3,8 cm/1,5 tum i diameter.

PFPC värmespårningssystem är godkända och kvalificerade för tillämpningar av frysskydd av isolerade allmänna vattenrör av metall eller plast vid den allmänt accepterade underhållstemperaturen på 4°C/40°F med godkänd tillbehör.

Denna produkt styrs av en temperatursensor för att detektera temperaturen. Den börjar fungera när temperaturen är under 4 ± 3 y och slutar fungera när temperaturen är över 14 ± 3 y. Lampan som lyser när den är ansluten indikerar endast att strömmen är på och driften styrs av en strömbrytare.

Varningar:

ÿ Använd inte värmekabel på rör som är uppvärmda över 65OC/150°F, såsom ånga rader.

ÿ Installera aldrig värmekabel i väggar, golv eller tak.

ÿ Installera aldrig värmekabel på plaströr om inte röret är fyllt med vatten hela tiden.

ÿ Använd inte på avloppsledningar, dräneringsledningar, bränsleledningar

eller slangar. ä Använd inte rörvärmekabel för avisning av tak och rännor. ä Använd inte inuti röret, kan endast användas utanför röret ä Använd aldrig på några rör som kan överstiga 150°F. ä Använd inte genom att gräva ner under jord.

TILLBEHÖR

Tejpa

Kvitto & Förvaring

Kvitto ÿ

Jämför materialet med fraktsedeln och kontrollera att rätt material har mottagits. Typ av värmekabel är tryckt på dess mantel. ä Granska designdokument och kontrollera det mottagna materialet mot listorna för att verifiera att allt material som behövs mottogs. ä Inspektera värmekabeln och tillbehören för att säkerställa att det inte finns några transportskador.

Lagring

ÿ Kablar och systemkomponenter bör förvaras på ett rent, torrt utrymme.

Förvaringstemperaturintervallet är -20°C till 65°C (-4°F till 150°F).

Före installation

Grupperna rörledning, isolering, el och instrument måste koordineras innan installationen av det elektriska värmespårningssystemet. Installationen bör påbörjas först efter att huvuddelen av den mekaniska konstruktionen är klar. Se till att all mekanisk testning (dvs. hydrostatisk testning/rening) är klar och att

har rensats.

Om värmekabeln är styv (på grund av kyla), linda först upp den och ström sedan med ett 120v-uttag tills den är varm och böjlig. Dra sedan ur kontakten och applicera den på röret.

Varning:

(Denna symbol anger särskilt viktiga säkerhetsvarningar som måste följas. Underlåtenhet att göra det kan orsaka överhettning och leda till allvarlig brandrisk eller elektrisk stöt)

ÿ Felaktig installation, användning och/eller underhåll av elektrisk värmekabel kan orsaka brand, elektriska stötar och/eller frysning av rör.

ÿ Se till att det finns ett ordentligt jordat eluttag tillräckligt nära för att ansluta kabeln.

ÿ Värmekablar måste installeras i enlighet med National Electric Code och Canadian Electrical Code. Jordfelsskydd (GFCI) för strömförsörjningskretsen krävs.

ÿ Godkännanden baseras endast på användningen av E-Poly specificerade delar. Ersättningsdelar eller elektriska vinylband rekommenderas inte.

ÿ Anslut inte ström till värmekabeln medan den är ihoprullad.

ÿ Installera inte skadad värmekabel. Minsta rörlängd är 3 fot.

ÿ Ändra aldrig denna värmekabel på något sätt. Om den görs kortare kommer den att överhettas När värmekabeln en gång kapats kan den inte repareras.

ÿ Installera inte samma kabel på mer än ett rör.

ÿ Låt aldrig värmekabeln vidröra, korsa eller överlappa sig själv på något ställe.

ÿ Koppla bort rörvärmekabeln från dess strömkälla under installationen.

ÿ När värmesystemets krets strömförsörjs, oavsett normal drift, installationsperiod eller underhåll, håll alltid värmesektionen av värmekabelsystemet borta från brännbara ytor med minst 1 tum/2,5 cm intervall.

Försiktighet:

ÿ Installera inte PFPC-systemet när omgivningstemperaturen är kallare än den lägsta installationstemperaturen (32°F/0°C).

ÿ Dessa instruktioner måste sparas och göras tillgängliga för ägaren och överförs till framtida ägare.

BÿVälj rätt värmekabel Använd
följande tabell för att välja rätt värmekabel.

Rör Längd	Rördiameter
	1/2"	3/4"	1"	1,25"	1,5"
3	1-3	1-3	1-3	1-3	1-3
4	1-3	1-3	1-3	2-3	2-3
5	1-3	1-3	2-3	2-3	2-3
6	1-6	1-6	1-6	1-6	1-6
7	1-6	1-6	1-6	1-3+1-6	1-3+1-6
8	1-6	1-6	1-6	1-3+1-6	1-3+1-6
9	1-9	1-9	1-9	1-9	1-9
10	1-9	1-9	1-9	1-9	2-6
11	1-9	1-9	1-9	2-6	2-6
12	1-12	1-12	1-12	1-12	1-12
13	1-12	1-12	1-12	1-12	1-6+1-9
14	1-12	1-12	1-12	1-6+1-9	1-6+1-9
15	1-15	1-15	1-15	1-15	1-15
16	1-15	1-15	1-15	1-15	2-9
17	1-15	1-15	1-15	2-9	2-9
18	1-18	1-18	1-18	1-18	1-18
20		1-18	1-18	1-18	1-9+1-121-18
22		2-122-12	2-12	2-12	2-12
24	1-24	1-24	1-24	1-24	1-24
26	1-24	1-24	1-24	1-12+1-15 1-12+1-15
28	1-12+1-15 1-12+1-15 1-12+1-15 1-12+1-15
30	1-30	1-30	1-30	1-30	1-30
35	2-18	2-18	2-18	2-18	2-18
40	1-40	1-40	1-40	1-40	1-40
45	1-18+1-24 1-	18+1-24 1-18+1	-24 1-18+1-24		2-24
50	2-24	2-24	2-24	2-24	1-12+1-40
55	1-24+1-30 1-	24+1-30 1-24+1	-30 1-24+1-30	1-18+1-40
60	1-60	1-60	1-60	1-60	1-60
65	1-6+1-60	1-6+1-60	1-6+1-60	1-6+1-60	1-6+1-60
70	1-40+1-30 1-	40+1-30 1-40+1	-30 1-40+1-30	1-12+1-60
75	1-15+1-60 1-	15+1-60 1-15+1	-60 1-15+1-60	1-15+1-60
80	1-80	1-80	1-80	1-80	1-80
85	1-24+1-60 1-	24+1-60 1-24+1	-60 1-24+1-60		1-6+1-80
90	1-30+1-60 1-	30+1-60 1-30+1	-60 1-30+1-60	1-30+1-60
95	1-18+1-80 1-	18+1-80 1-18+1	-80 1-18+1-80	1-18+1-80
100	1-40+1-60 1-	40+1-60 1-40+1	-60 1-40+1-60	1-40+1-60

Katalog nr.		UppvärmningLängd (ft)	DrivaUteffekt (Watt)	Amp.(@120V)
3	PFPC1-1A003	3	21	0,18
6	PFPC1-1A006	6	42	0,35
9	PFPC1-1A009	9	63	0,51
12	PFPC1-1A012	12	84	0,70
15	PFPC1-1A015	15	105	0,88
18	PFPC1-1A018	18	126	1,05
24	PFPC1-1A024	24	168	1,40
30	PFPC1-1A030	30	210	1,75
40	PFPC1-1A040	40	280	2,34
60	PFPC1-1A060	60	420	3,50
80	PFPC1-1A080	80	560	4,67

Exempel:

ÿ 1-60 betyder: du behöver en "PFPC1-1A060" värmekabel.
ÿ 2-3 betyder: du behöver två "PFPC1-1A003" värmekablar.
ÿ 1-12+1-15 betyder: du behöver en "PFPC1-1A012" värmekabel med en "PFPC1-1A015" värmekabel.
ÿ För minsta angivna rörstorlekar eller för mer information, kontakta fabriksrepresentanten.
ÿ Denna designguide är baserad på den allmänt accepterade underhållstemperaturen (4°C /40°F) för frysskydd.
ÿ Denna designguide är beräknad utifrån 1/2" glasfiberisolering. Flexibel skumisolering med slutna celler kan också användas.

Kontroll före installation

ÿ Värmekabeln bör testas för att säkerställa elektrisk integritet med minst en 500 V dc meg ohmmeter (megger) mellan jordstiftet och något av de andra två stiften. Minsta motstånd bör vara 20 meg ohm. Avläsningar under 20 megohm kan betyda att den elektriska isoleringen har skadats och att värmekabeln måste bytas ut.

ÿ Se till att den tillgängliga servicespänningen är korrekt för värmekabelsystemet
ÿ Gå igenom rörsystemet och planera dragningen av värmekabeln på röret. Ta bort alla grader, grova ytor eller vassa kanter samtidigt. Ta bort smuts, rost och glödskal med en stålborste. Ta bort olje- och fettfilmer med en lämplig
lösningsmedel.

Lägga ut värmekabeln

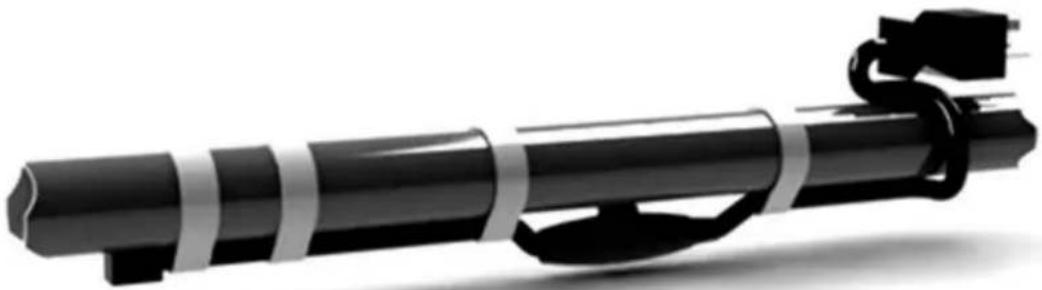

Standardlängder: för att skydda ett rör med en standardlängd på värmekabel

ÿ Applicera kabeln rakt längs botten av det horisontella röret eller "vädersidan" av det vertikala röret

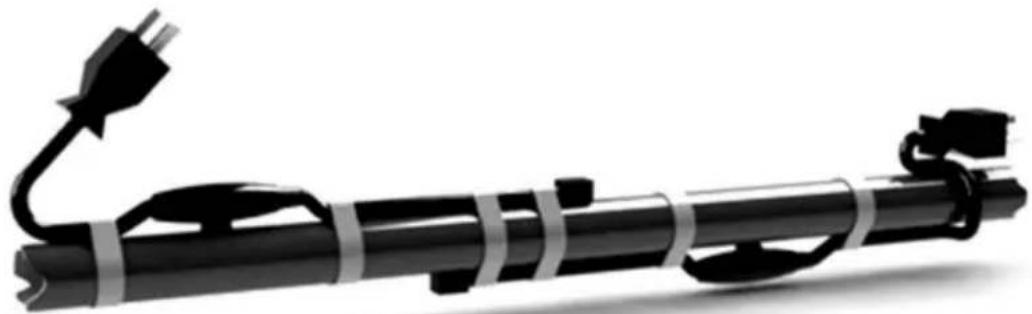

Icke-standardlängder: för att skydda ett rör med annan än en standardlängd på värmekabel

ÿ Applicera två separata kablar på motsatta sidor av röret, med början från motsatta sidan slutar.

ÿ Överskridning i mitten av röret bör inte överstiga 3 fot.

ÿ För tjockare positioner som ventiler och flänsar eller positioner med lägre temperaturer kan två eller flera värmetrådar läggas plant eller lindas, och installationen måste strikt följa lindningsavständet i instruktionerna;

Varning: Undvik att rycka i värmekabeln eller installera mot vassa kanter.

Varning: Böj inte eller krossa kabeln, inklusive att gå på den eller köra över den med utrustning.

Fastsättning

ÿ När värmekabeln har dragits för hela sektionen, börja fästa den med appliceringstejp eller listad glasfibertejp av god kvalitet (listad glasfibertejp med temperaturklassificering högre än 80OC/175OF) på röret.

y För att hålla termostaten och hela värmekabelns längd tätt i kontakt med röret, bör omkretsband av tejp installeras med cirka 15 cm/6 tums intervall.

ÿ Termostaten ska placeras på den kallaste änden av röret.

ÿ Handåtdragna plastvajer, som har en temperaturklassificering högre än 80OC/175OF, kan också användas i applikationer.

ÿ För plaströrsystem förbättras värmeöverföringen och ge jämnare värme om plaströret lindas med aluminiumfolie innan värmekabeln installeras. distribution.

ÿ Värmekablar kan användas på metall- och plastvattenrör men inte på flexibla vinylslangar (som trädgårdsslangar).

ÿ Du kan installera produktkontakten på uttaget eller regulatorn. Men det ÿ kan inte ändra eller skada värmekabeln.

Varning: Undermåliga tejp kan göra att kabeln rör sig vid normala kabeldriftstemperaturer och kan resultera i överhettning, brand eller elektriska stötar.

Varning: Använd inte metallfästen som rörband eller bindtråd för att fästa värmekabeln, eftersom dessa kan skada värmekabeln och

orsaka elektriska ljusbågar eller brand.

Böjning, korsning och skärning av värmekabeln

ÿ Böjningsradien bör vara minst 8 mm (0,3 tum). Böj inte värmekabeln längs det platta planet. Skarpa kurvor kan skada värmeelementet.

Varning: PFPC är inte en slags parallell värmekabel. Den kan inte skäras till önskad längd. När värmekabeln en gång kapats kan den

inte repareras. Värmekabeln får heller aldrig överlappas.

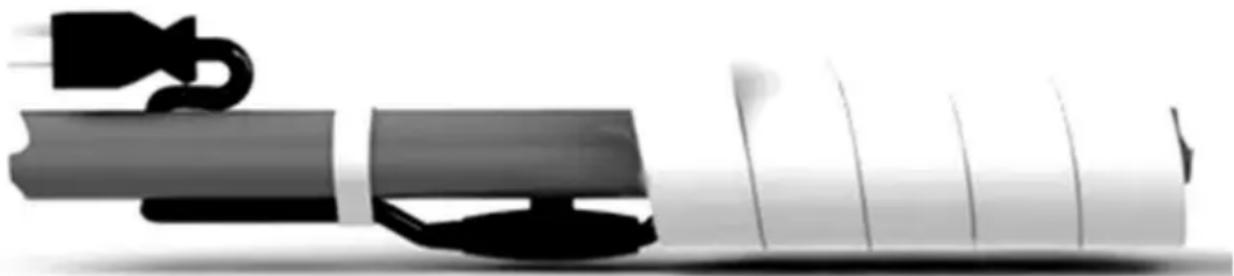

Värmeisolering

ÿ Efter isolering av värmespårningssystemet, inspektera värmekabeln visuellt för att säkerställa att den är korrekt installerad och att det inte finns några tecken på skador.
ÿ Använd en maximal 1/2-tums glasfiberisolering (inklusive förformad glasfiber) över värmekabeln och termostaten för att hålla värmespårningssystemet igång mer effektivt.

ÿ För att skydda isoleringen från fukt och fysiska skador, och för att säkerställa att värmespårningssystemet fungerar korrekt, bör en skyddsbarriär (med en extra vattentät barriär som är överlindad i motsatt riktning) installeras på värmaren. spårat system.

ÿ Applicera "Electric Traced"-etiketter på den isolerande väderbarriären med intervaller på 3m/10ft längs röret, som en varning till underhållspersonal.

Varning: Använd aldrig mer än 0,5 tum glasfiberisolering eller annat icke brandhämmande isoleringsmaterial för värmespårningssystemet.

(Det totala R-värdet för glasfiberisoleringen, skyddsbarriär

och vattentät barriär bör inte vara större än 2,0) Överisolering kan göra att värmekabeln överhettas och orsaka brandrisk eller elektrisk stöt.

Elektriska krav

ÿ Se till att värmekabelbelastningen du ansluter ligger inom märkvärdet

det valda styrsystemet.

ÿ Kabeln ska anslutas till ett permanent installerat uttag.

ÿ Jordfelsbrytare krävs på alla värmarekonstruktioner enligt National Electric Code. Använd strömbrytare som innehåller 30 mA jordfelsskydd, eller ger likvärdiga nivåer av jordfelsskydd.

Testning

ÿ Det rekommenderas att efter installationen av värmeisoleringen och

väderbarriär men innan strömkretsen aktiveras bör ett annat isolationsresistanstest (megger) utföras. Detta bör avslöja eventuella skador på värmekabeln som kan ha uppstått under isoleringsinstallationen.

ÿ Det är installatörens eller elektrikerns ansvar att utföra en serie tester av värmespårningssyster vid specifika punkter i början av och under installationen av värmekabeln.

ÿ Snabb identifiering av eventuella värmekabelskador är den mest ekonomiska metoden för att felsöka en installation. Installationskostnaderna för kabeln och värmeisoleringen är mycket större än för värmekabeln.

y När strömmen är ansluten, men innan systemet tas i drift, verifiera att alla värmekabeltestning och dokumentation har slutförts för varje värmespårningskrets. Detta kommer att säkerställa att systemet har installerats enligt tillverkarens rekommendationer.

Underhåll

ÿ Inspektera kabeln i början av varje uppvärmningssäsong och varje månad under drift.

ÿ Förebyggande underhåll: Ett förebyggande underhållsprogram behövs som kommer att omfatta både visuella och elektriska kontroller av systemet. Dessa bör göras inte bara före den första driften av systemet, utan också på schemalagd basis.

Kontrollerna bör också göras efter att eventuellt underhåll har utförts.

ÿ Kontrollera systemet för att verifiera att isoleringen inte är blöt av regn. Våta sektioner av rör kan resultera i kalla fläckar eller frusna sektioner. Om isoleringen är fuktig eller våt bör den bytas ut.

ÿ Stäng av eller koppla bort strömmen när uppvärmningssäsongen är slut. Återanslut innan nästa eldningssäsong.

Varningar: Koppla bort strömanslutningen innan du inspekterar.

Felsökning

Symtom Problem orsaker		Korrektion
KretsBreaker Trips	Strömbrytare ärunderdimensionerad	Byt ut strömbrytaren om den är defekt eller har fel storlek.ÿKontrollera för att se om befintlig strömkabelstorlek är kompatibel med större storleka brytare.
	Defekt strömbrytare
	Fysisk skada på värmekabeln kan orsaka direkt kortslutning.	Kolla var det kan ha funnits underhållsarbete utfört.Byt ut skadade delar av värmekabeln.
	GFCI är underdimensionerad	Byt ut underdimensionerade GFCI med 30-mA GFCI.
Lågisoleringmotstånd	Spår eller skär i värmen Om kabel.värmekabeln ännu inte är isolerad, inspektera visuellt hela längden för skador. Om systemet är isolerat, ta bort anslutningen och byt ut skadade värmekabelsektioner.
	Kort mellan flätanoch värmekabelns kärna eller flätan och röret.
Fryst rör(Uppvärmningen kabel gör det fungerar inte)	Lös strömanslutning	Om lampan inuti hankåpan inte är upplyst, kontrollera eluttaget eller kretsen för att avgöra om den har ström.
	Bimetalltermostaten inuti den svarta hatten är skadad	Byt ut den skadade värmekabeln med en ny
	Det finns en annan värme källa nära bimetallen termostat	Ta bort värmekällan
	Effekten från värmespårningssystemet kan inte kompensera rörets värmeförlust	Kontrollera valproceduren igen för att se till att du har valt rätt längd och antal värmekablar.
