MANUALE UTENTE NY6075 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MANUALE D'USO DELLA RAMPA

MODELLO: NY6076/NY6073/NY6075/UT-6806

"Risparmia la meta", "Metà prezzo" o qualsiasi altra espressione simile da nei utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con nei rispetto ai principali marchi più importanti e non significa necessariamente coprir tutte le categorie di strumenti offerti da nei. Ti ricordiamo di verificare attendamente quando effettui un ordine con nei se stai effettivamente risparmiando la meta rispetto ai migliorari marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

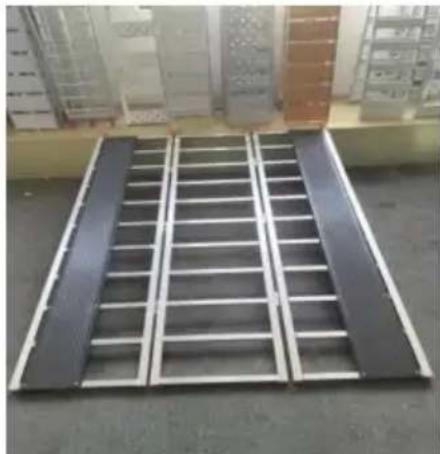

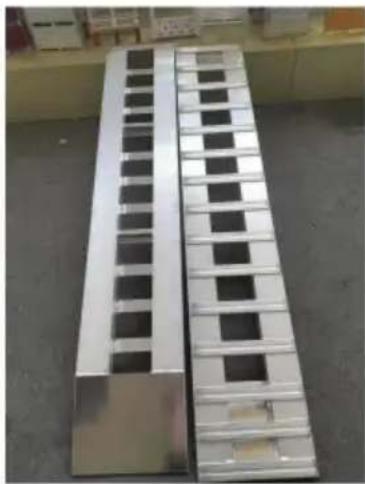

RAMPA

NNY6076/NY6073/NY6075

UT-6806

HO BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto technique? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attendamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sare soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti technologici o software sul nostro prodotto.

Leggere attendamente le istruzioni prima diutilizzare il dispositivo

yCatalogarey

1. Parametri tecnici
2. Precauzioni di sicurezza
3. Salva queste istruzioni
4. Analisi dei guasti comuni

1. Parametri tecnici

Modello	NY6076	NY6073	NY6075	UT-6806
Carico massimo Cuscinetto (libbre/pz)	5000	3000	3000	1500
Quantità (Pz)	2	2	2	1
Taglia del prodotto (mm/pz)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Peso netto (Kg/Pz)	25.2	11.2	18.2	18.2

2. Precauzioni di sicurezza

Leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA sezione all'inizio di quello manuale, incluso tutto il testo fatto i sottitoli dello stesso prima di configurarlo o utilizzarlo Prodotto.

AVVERTIMENTO

PER PREVENIRE LESIONI GRAVI:

Prima di caricare o scaricare, spegnere il motore del veicolo e innestare la marcia

o parcheggiare, insere il freno di emergenza e bloccarne le ruote. Assicurati che le rampesiano puliti e asciutti prima del carico o dello scarico.

Le istruzioni sono le seguenti:

1. Il bullone deve essere inserto e serrato a mano attraverso la cerniera della canna.

2. La superficie della rampa deve essere asciutta, pulita e priva di olio o grasso.

3. Parcheggiare il veicolo o il rimorchio su un terreno piano e solido, accertandosi che il veicolo sia PARCHEGGIATO freno di emergenza/stazionamento inserto e motore spento.

4. Posizione are le rampe sul portellone posteriore o sul rimorchio per adattarle al passo del veicolo di carico.
5. Assicurarsi che la piastra o le dita della rampa siano saldamente in posizione.
6. Installare e fissare le cinghie di sicurezza. Un'illustrazione di come fissare le cinghie di sicurezza è la seguente: (Applicabile solo ai modelli UT-6806)

1. Collegare SEMPRE la(e) cinghia(e) di sicurezza. Assicurarsi che il cinturino sia regolato correttamente lunghezza per evitare contraccolpi della rampa di carico.
2. Assicurarsi che la cinghia di sicurezza non consenta il movimento all'indietro della rampa di carico.

Utilizzo della moto:

1. Non guidare MAI una motocicletta o qualsiasi alla attrezzatura motorizzata su o giu. a rampa di carico a guida singola.
2. Spingere lentamente la macchina sulle rampe ASSICURARSI CHE I PNEUMATICI SIANO CENTRATI SEMPRE SULLA RAMPA. (Si consigliano due o più personne adulte

caricamento)

1. 1L'accelerazione deve essere lenta, controllata e costante. L'operaatore devel
   mantenere sempre il controllo del macchinario durante le operazioni di carico e scarico.
2. Utilizzare il freno secondo necessità per controllare la velocità durante lo scarico. Improvviso o frenate o accelerazioni irregulari causeranno l'allontanamento delle rampe dal portellone o rimorchio o addirittura rompere la rampa.

Utilizzato dell'ATV:

1. Avere sempre un secondo adulto da affiancare al ciclista durante il carico.

2. Guidare lentamente la macchina sulle rampe ASSICURARSI CHE I PNEUMATICI SIANO CENTRATI SEMPRE SULLA RAMPA.

3. L'accelerazione deve essere lenta, controllata e costante. L'operaatore deve rinanere sempre quello controlo dei macchinari durante le operazioni di carico e scarico.

4. Utilizzare il freno secondo necessità per controllare la velocità durante lo scarico. Improvviso o frenate o accelerazioni irregulari causeranno l'allontanamento delle rampe dal portellone o rimorchio o addirittura rompere la rampa.

ATTENZIONE - NON SUPERARE MAI LA CAPACITA DI CARICO MASSIMA DEL RAMPE. UTILIZZARE A PROPRIO RISCHIO.

La mancata osservanza di queste procedure più provocare danni ai macchinari, lesioni o morte. Il venditore non è responsable per uso improprio o danni subiti durante l'uso delle rampe.

3. Salva queste istruzioni

1. Le rampe saranno posizionate sul portellone posteriore ed entrambe dovranno essere asciutte e pulite. Controllare e serrare eventuali componenti allentati.
2. Posizione are la linguetta (labbro angolato) delle rampes sul portellone. Il bordo della lingua deve rivolto versus il basso (vedere Montaggio) e toccare completamente il portellone posterior del camion. Estendi la sicurezza Catena (non inclusa) su ciascuna rampa versus l'internalo del pianale del camion; collega ciascuna Catena di sicurezza a un punto di attacco sicuro sul telaio del camion.
3. Tirare indietro le rampe di carico finché le catene non sono tese. L'intera porizione della lingua delle rampe devono adattarsi al portellone; in caso contrario, regolare di consegenza le catene di sicurezza oppure è necessario utilizzato catene più corte.

Carico e scarico dell'ATV su ruote

AVVERTIMENO

• Queste rampe sono destinate all'uso con moto da cross a 2 ruote e ATV a 4 ruote

soltanto. Non utilizzato queste rampe per caricare/scaricare veicoli a 3 ruote. • Non

utilizzare queste rampe per caricare o scaricare veicoli più larghi della rampa. • Non utilizzato queste rampe per caricare o scaricare veicoli che trasportano attrezzi rack.

• Non utilizzato queste rampe se il portellone posteriore del veicolo in fase di carico o scarico è superiore alla metà della lunghezza di ciascuna rampa.

AVVERTIMENTO! PER PREVENIRE GRAVI LESIONI: Guidare un ATV durante la guida

caricare o scaricare è pericoloso e non deve essere tentato.

AVVERTIMENTO! Fai attenzione al caricamento dinamico!

Il movimento improviso del carico può creare brevamente un carico eccessivo causando il cedimento delle rampe.

AVVERTIMENTO! PER EVITARE LESIONI GRAVI: Tutte le personne non coinvolte nella

il processo devel stare lontano delle rampe e dal camion. Assicurati che non ci siano animali nelle vicinanze.

Caricamento tramite verricello (non incluso)

1. Il verricello e i punti di connessione di montaggio devono tutti avera una capacité adeguata per trainare l'ATV sulle rampe in sicurezza.
2. Installazione del verricello montato sull'ATV: svolgere il cavo dal verricello e collegarlo a

posizione di montaggio sicura sul camion, alla stessa altezza in cui verrà posizionato il verricello l'ATV è stato caricato.

1. Configurazione del verricello montato su camion: collegare il cavo alla parte anteriore inferiore del telao.
2. Mention aziona il verricello, posizionati indietro e di lato rispetto all'ATV, con il

veicolo tra te e il cavo del verricello.

1. Aziona il verricello per caricare lentamente l'ATV sul veicolo.

Scarico

AVVERTIMENTO! PER PREVENIRE GRAVI

LESIONI: Guidare un ATV durante lo scarico è pericoloso e non dovrebbe esserlo tentata.

1. Chiedere a un assistente di monitorare lo slittamento delle linguette della rampa sul portellone posteriore.
2. Installare le rampe sul pianale del camion come spiegato durante il funzionamento. Rimuovere tutte la cravatta cinghie di fissaggio e fissaggio dell'attrezzatura dell'ATV.

AVVERTIMENTO! PER PREVENIRE GRAVI

LESIONI: assicurati che I'ATV a 4 ruote sua centrato sulle rampe.

1. Restando lontani dall'ATV, avvia il motore, disinnesta il freno di stazionamento e insertisci il freno innestare la retromarcia e assicurarsi che le ruote siano in linea retta con il rampe. Tenendo premuto il freno, posizioniati davanti all'ATV.
2. Rilascia il freno e spingi l'ATV per farlo scendere dalle rampe. Permettere affinché l'ATV si sposti in modo naturale, non tentare di sterzare o di azionare i fremi. Se lo si ferma sulle rampe, dargli delicatamente l'acceleratore per farla scendere dalle rampe.

Caricamento bici a 2 ruote

1. Non tentare di caricare da solo una bici da cross o un'altra moto a due ruote. Avere un assistenza qualificata per uomini.
2. Allinea la bicyclicetta a 2 ruote con una delle rampe.
3. Con una persona che spinge lentamente la bici lungo la rampa, dovrebbe esserci un aiutante pianale del veicolo trainante sua per guidare che per azionare il freno, se necessario fermare la bici quando è sulla rampa. Avere una persona con una mano sulla bicycletta freno a mano per sicurezza.
4. Una volta che la persona all'interno del pianale del camion ha afferrato le maniglie, applicare le frena e stabilizza la bici quando l'altra persona si muove dietro la bici (ma vai a un lato) e lo spinge fino in fondo nel pianale del camion.

NOTA: besides the maggior parte delle bici da cross sono abbastanza leggere da poter essere caricate in sicurezza da due persone, una terza persona cui è richettato.
5. Una volta caricata la bicycletta in modo sicuro, fissarla con quattro cinghie di fissaggio (non incluse), una su ciascun lato della parte anteriore e una su ciascun lato della parte posteriore della bicycletta.

Scarico bici a 2 ruote

1. Posizione are la rampa contro il portellone del camion dietro la ruota posteriore della bicyclicta e fissare la catena di sicurezza al pianale del camion.
2. Rimuovere le cinghie di fissaggio (non incluse).

4. Analisi dei guasti comuni

fenomeno di colpa	causa del guasto	soluizione
La Scala a pioli deformazione	Il peso effettivo del carico supera il massimo carico del prodotto	Il peso effettivo del carico non supera il massimo carico del prodotto

Campo di applicazione

Costruisci l'accesso per ATV, UTV, motociclette, tosaerba e altre attrezzature su ruote per guidare su rimorchi o camion

Produttore: Shanghaiuxinmuyeyouxianggsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Importato negli Stati Uniti: Sanven Technology Ltd.
