NY6075 - Tillgänglighetsramp Vevor - Gratis bruksanvisning och manual

Produkttyp	Fordonsramp
Märke	Vevor
Modell	NY6075
Maximal belastning (per enhet)	1360 kg (3000 lb)
Antal medföljande ramper	2
Mått (L x B x H)	2400 x 380 x 72 mm
Nettovikt (per enhet)	18,2 kg
Material	Stål
Rekommenderad användning	Lastning/lossning av fyrhjulingar, motorcyklar, gräsklippare och annan utrustning på släp eller lastbilar
Kompatibla fordonstyper	2-hjuliga terrängmotorcyklar, 4-hjuliga fyrhjulingar (inga 3-hjulingar)
Säkerhetsanordning	Säkerhetsremmar (rekommenderas, ingår ej) och säkerhetskedjor
Installation	Placera fliken på bakluckan, fäst säkerhetskedjorna i fordonets chassi
Underhåll och rengöring	Rengör med en torr trasa; kontrollera regelbundet att bultarna är åtdragna och rampens skick
Reservdelar och reparerbarhet	Reservdelar finns på begäran; kontakta Vevors kundtjänst
Garanti	Elektronisk garanti via www.vevor.com/support
Säkerhetsnormer	Överskrid inte maxbelastningen; använd på plan och fast mark; stäng av fordonets motor före lastning

Vanliga frågor - NY6075 Vevor

Vilken är den maximala belastningen för ramp NY6075?

Den maximala belastningen per ramp är 1360 kg (3000 lb). Överskrid aldrig denna gräns.

Är Vevor ramp NY6075 kompatibel med motorcyklar?

Ja, den är utformad för 2-hjuliga terrängmotorcyklar och 4-hjuliga fyrhjulingar. 3-hjuliga fordon rekommenderas inte.

Hur installerar man rampen korrekt?

Placera den lutande fliken på bakluckan, fäst säkerhetskedjorna i stadiga förankringspunkter på chassit, och dra sedan åt kedjorna för att hålla rampen på plats.

Måste man använda säkerhetsremmar?

Ja, det är obligatoriskt att använda säkerhetsremmar (ingår ej) för att förhindra att rampen rör sig under lastning.

Kan jag lasta en fyrhjuling ensam?

Det rekommenderas starkt att vara två vuxna eller fler för säker lastning. För fyrhjulingar, använd en vinsch om tillgänglig.

Hur underhåller man rampen?

Rengör den med en torr trasa efter varje användning. Kontrollera regelbundet att bultarna är åtdragna och att det inte finns rost.

Vilka fordon passar inte för denna ramp?

3-hjuliga fordon och de vars bredd överstiger rampens bredd (380 mm) är inte lämpliga. Dessutom får bakluckan inte överstiga halva rampens längd.

Levereras denna ramp med garanti?

Ja, Vevor erbjuder en elektronisk garanti. Registrera din produkt på www.vevor.com/support för att få teknisk support.

Kan jag använda rampen för att lasta av ett fordon i en sluttning?

Nej, rampen ska användas på en plan och fast yta. En sluttning skulle öka risken för glidning och vältning.

Vilket material är ramp NY6075 gjord av?

Rampen är tillverkad av robust stål, vilket ger god hållfasthet och hållbarhet.

BRUKSANVISNING NY6075 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

RAMP ANVÄNDARHANDBOK

MODELL: NY6076/NY6073/NY6075/UT-6806

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara hälften", "halva priset" eller andra liknande uttryck som används av oss representerar en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och betyder inte nödvändigtvis att täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

RAMP

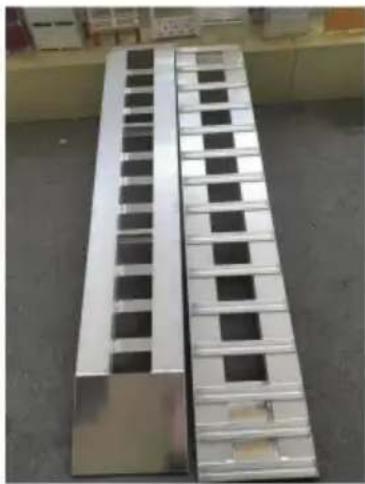

NY6076/NY6073/NY6075

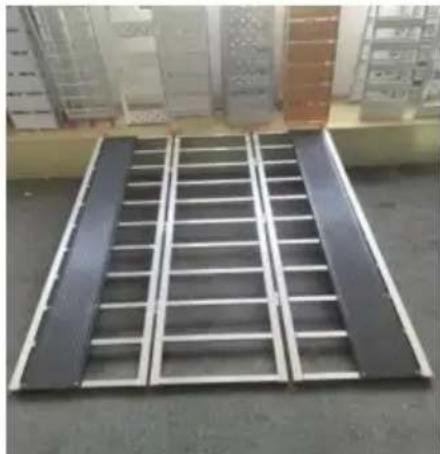

UT-6806

BEHÖVS HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna:

Teknisk support och e-garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

Läs instruktionerna noggrant innan du använder enheten

1. Tekniska parametrar
2. Säkerhetsföreskrifter
3. Spara dessa instruktioner
4. Vanlig felanalys

1. Tekniska parametrar

Modell	NY6076	NY6073	NY6075	UT-6806
Maximal belastning Lager (Lbs/st)	5yy000	3000	3000	1500
Kvantitet (st)	2	2	2	1
Produktstorlek (Mm/st)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Nettovikt (Kg/st)	25.2	11.2	18.2	18.2

2. Säkerhetsföreskrifter

Läs HELA VIKTIG SÄKERHETSINFORMATION

avsnitt i början av denna handbok inklusive all text

under underrubriker innan du installerar eller använder denna

produkt.

VARNING

FÖR ATT FÖRHINDRA ALLVARLIG SKADA:

eller parkera, dra åt dess nödbroms och blockera dess hjul. Se till att ramperna

är rena och torra före lastning eller lossning.

Instruktionerna är följande:

1. Bulten måste sättas in och dras åt för hand genom pipgångjärnet.
2. Rampytan måste vara torr, ren och fri från olja eller fett.
3. Parkera fordonet eller släpet på plan, fast mark, se till att fordonet är PARKERAT med nöd-/parkeringsbromsen PÅ och motorn avstängd.
4. Placera ramper på bakluckan eller släpet för att passa hjulbasen vid lastning av fordon.
5. Se till att rampens platta eller fingrar sitter säkert på plats.
6. Montera och fäst säkerhetsband. En illustration av hur man får säkerhetsremmarna är som följer: (Gäller endast UT-6806-modeller)

1. Fäst ALLTID säkerhetsrem(ar). Se till att remmen är korrekt justerad för längd för att förhindra kast från lastrampen.
2. Se till att säkerhetsremmen inte tillåter bakåtrörelse av lastrampen.

Användning av motorcykel:

1. Åk ALDRIG en motorcykel eller annan motoriserad utrustning upp eller ner på lastramp för enkel öpare.
2. Skjut långsamt maskinen uppför ramperna OCH SE TILL ATT DÄCKEN ÄR CENTRERADE PÅ RAMPEN HELA TIDEN. (Två eller fler vuxna personer rekommenderas för att läsa in)
3. Accelerationen måste vara långsam, kontrollerad och konstant. Operatören måste ha kontroll över maskinen hela tiden under lastning och lossning.
4. Använd bromsen efter behov för att kontrollera din hastighet medan du lossar. Plötslig eller oregelbunden inbromsning eller acceleration gör att ramper dras bort från bakluckan eller trailern eller till och med bryta rampen.

ATV-användning:

1. Ha alltid en andra vuxen som övervakar föraren vid lastning.
2. Kör sakta maskinen uppför ramperna och se till att däcken är centrerade på rampen hela tiden.
3. Accelerationen måste vara långsam, kontrollerad och konstant. Operatören måste ha kontroll över maskinen hela tiden under lastning och lossning.
4. Använd bromsen efter behov för att kontrollera hastigheten medan du lossar. Plötslig eller oregelbunden inbromsning eller acceleration gör att ramperna dras bort från bakluckan eller trailern, eller till och med bryter rampen.

VARNING - ÖVERSKRID ALDRIG MAXIMAL LASTKAPACITET

RAMPER. ANVÄND PÅ EGEN RISK.

Underlåtenhet att följa dessa procedurer kan resultera i skador på maskinen, personskador eller död. Säljaren ansvarar inte för missbruk eller skador som uppstår under användningen av ramperna.

3. Spara dessa instruktioner

1. Ramperna kommer att sitta på bakluckan och båda ramperna måste vara torra och rena. Kontrollera och dra åt eventuella lösa beslag.
2. Sätt tungan (vinklad lapp) på ramperna på bakluckan. Tungekanten måste vara vänd nedåt (se montering) och kontakta truckens baklucka helt. Fäst säkerhetskedjan (ingår ej) på varje ramp upp till insidan av lastbilsflaket; fäst varje säkerhetskedja till en säker fästpunkt på lastbilens chassi.
3. Dra tillbaka lastramperna tills kedjorna är spända. Hela tungdelen av ramperna måste passa på bakluckan; om inte, justera säkerhetskedjorna därefter eller kortare kedjor måste användas.

Hjul ATV Lastning och lossning

VARNING

• Dessa ramper är för användning med 2-hjuliga smutscyklar och 4-hjuliga terränghjulingar

endast. Använd inte dessa ramper för att LASTA/LOSSA 3-hjuliga fordon. • Använd inte dessa ramper för att LASTA/LOSSA något fordon som är bredare än rampen. • Använd inte dessa ramper för att LASTA/LOSSA något fordon som bär utrustning på sina ställ.

• Använd inte dessa ramper om bakluckan på fordonet som lastas eller lossas är högre än rampen.

VARNING! FÖR ATT FÖREBYGGA ALLVARLIGA SKADOR: Att åka ATV medan

lastning eller lossning är farligt och bör inte göras.

VARNING! Var uppmärksam på dynamisk belastning!

Plötsliga laströrelser kan kortvarigt skapa överbelastning vilket gör att ramperna misslyckas.

VARNING! FÖR ATT FÖREBYGGA ALLVARLIGA SKADOR: Alla personer som inte är inblandade i processen måste stå borta från ramperna och lastbilen. Se till att inga husdjur finns i närheten.

Ladda med en vinsch (ingår ej)

1. Vinschen och monteringsanslutningarna måste alla ha lämplig kapacitet att dra ATV:n uppför ramperna på ett säkert sätt.
2. ATV-monterad vinschinstallation: Rulla av kabeln från vinschen och fäst den på en säker monteringsplats på lastbilen, i samma höjd som vinschen kommer efter ATV:n har laddats.
3. Lastbilsmonterad vinschinstallation: Fäst kabeln till den nedre främre delen av rampen.
4. Medan du använder vinschen, stå bakåt och vid sidan av ATV:n, med fordonet mellan dig och vinschkabeln.
5. Använd vinschen för att långsamt LASTA ATV:n på fordonet.

Avlasting

VARNING! FÖR ATT FÖRHINDRA ALLVARLIGA

SKADA: Det är farligt att åka ATV medan man lastar av och bör inte försöka.

1. Låt en assistent övervaka ramptungorna för slirning på bakklaffen.
2. Ställ upp ramperna på lastbilsflaket, enligt beskrivningen under drift. Ta bort alla spännremmar och fästutrustning från ATV:n.

SKADA: Se till att den 4-hjuliga ATV:n är centrerad på ramperna.

1. Medan du håller dig utanför ATV:n, starta motorn, koppla ur parkeringsbromsen, sätt växellådan i backväxeln och se till att hjulen är i en rak linje med ramperna. Medan du håller i bromsen, placera dig framför ATV:n.
2. Släpp bromsen och tryck på ATV:n för att få igång den nerför ramperna. Tillåt att ATV:n rullar ner naturligt, försök inte att styra den eller bromsa. Om den stannar medan du är på ramperna, ge den försiktigt gas för att backa den från ramperna.

1. Försök inte lasta en smutscykel eller annan 2-hjulig motorcykel ensam. Ha en kvalificerad vuxenassistent.
2. Ställ in den 2-hjuliga cykeln med en av ramperna.
3. Med en person som sakta skjuter cykeln uppför rampen, bör en hjälpare vara i dragfordonets flak både för att styra och ansätta bromsen om det är nödvändigt att stanna cykeln medan den står på rampen. Ha en person med handen på cykelns handbroms för säkerhet.
4. När personen i lastbilsflaket har grepp om styret, applicera bromsen och stabilisera cykeln medan den andra personen rör sig bakom cykeln (men iväg till ena sidan) och trycker in den hela vägen in i lastbilsflaket.

OBS: Medan de flesta smutscyklar är tillräckligt lätta för att säkert lasta med två personer, kan en tredje person göra jobbet enklare och säkrare.

1. När cykeln är säkert lastad, säkra den med fyra spännband (ingår ej), en på varje sida av framsidan och en på varje sida på baksidan av cykeln.

Avlastning av 2-hjulig cykel

1. Placera rampen mot lastbilens baklucka bakom cykelns bakdäck och fäst säkerhetskedjan på lastbilsflaket.
2. Ta bort spännremmarna (ingår ej).

4. Vanlig felanalys

felfenomen	felorsak	lösning
Stegen	Den faktiska lastvikten	Den faktiska lastvikten överstiger
deformation	överstiger max	inte max
	produktbelastning	produktbelastning

Användningsområde

Bygg åtkomst för ATV, UTV, motorcykel, gräsklippare och annan hjulutrustning att köra på släp eller lastbil

Tillverkare: Shanghaiuxinmuyeyouxianggsi

Adress: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200 000 CN.

Importerad till AUS: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

Importerad till USA: Sanven Technology Ltd.

Teknisk support och e-garanticertifikat
