Produkttyp	Auffahrrampe für Fahrzeuge
Marke	Vevor
Modell	NY6075
Maximale Belastung (pro Stück)	1360 kg (3000 lb)
Anzahl der mitgelieferten Rampen	2
Abmessungen (L x B x H)	2400 x 380 x 72 mm
Nettogewicht (pro Stück)	18,2 kg
Material	Stahl
Empfohlene Verwendung	Be- und Entladen von ATVs, Motorrädern, Rasenmähern und anderen Geräten auf Anhängern oder LKWs
Kompatible Fahrzeugtypen	2-rädrige Geländemotorräder, 4-rädrige ATVs (keine 3-rädrigen)
Sicherheitsvorrichtung	Sicherheitsgurte (empfohlen, nicht im Lieferumfang) und Sicherheitsketten
Installation	Legen Sie die Lasche auf die Heckklappe, befestigen Sie die Sicherheitsketten am Fahrgestell des Fahrzeugs
Wartung und Reinigung	Mit einem trockenen Tuch reinigen; regelmäßig die Festigkeit der Schrauben und den Zustand der Rampen überprüfen
Ersatzteile und Reparierbarkeit	Ersatzteile auf Anfrage erhältlich; wenden Sie sich an den Vevor-Kundendienst
Garantie	Elektronische Garantie über www.vevor.com/support
Sicherheitsnormen	Maximale Belastung nicht überschreiten; auf ebenem und festem Boden verwenden; vor dem Beladen den Fahrzeugmotor abstellen

Häufig gestellte Fragen - NY6075 Vevor

Was ist die maximale Belastung der Rampe NY6075?

Die maximale Belastung pro Rampe beträgt 1360 kg (3000 lb). Überschreiten Sie diese Grenze niemals.

Ist die Vevor Rampe NY6075 mit Motorrädern kompatibel?

Ja, sie ist für 2-rädrige Geländemotorräder und 4-rädrige ATVs ausgelegt. 3-rädrige Fahrzeuge werden nicht empfohlen.

Wie installiere ich die Rampe richtig?

Legen Sie die schräge Lasche auf die Heckklappe, befestigen Sie die Sicherheitsketten an festen Verankerungspunkten am Fahrgestell und spannen Sie die Ketten, um die Rampe zu sichern.

Muss ich Sicherheitsgurte verwenden?

Ja, es ist zwingend erforderlich, Sicherheitsgurte zu verwenden (nicht im Lieferumfang enthalten), um Bewegungen der Rampe während des Ladens zu vermeiden.

Kann ich allein ein ATV laden?

Es wird dringend empfohlen, dass zwei oder mehr Erwachsene beim sicheren Laden helfen. Verwenden Sie für ATVs eine Winde, falls verfügbar.

Wie pflege ich die Rampe?

Reinigen Sie sie nach jedem Gebrauch mit einem trockenen Tuch. Überprüfen Sie regelmäßig die Festigkeit der Schrauben und auf Rost.

Welche Fahrzeuge sind für diese Rampe ungeeignet?

3-rädrige Fahrzeuge und solche, deren Breite die der Rampe (380 mm) überschreitet, sind nicht geeignet. Außerdem sollte die Heckklappe nicht mehr als die Hälfte der Rampenlänge betragen.

Wird diese Rampe mit einer Garantie geliefert?

Ja, Vevor bietet eine elektronische Garantie. Registrieren Sie Ihr Produkt auf www.vevor.com/support, um technischen Support zu erhalten.

Kann ich die Rampe zum Entladen eines Fahrzeugs an einem Hang verwenden?

Nein, die Rampe muss auf einem ebenen und festen Untergrund verwendet werden. Ein Hang würde das Risiko von Rutschen und Umkippen erhöhen.

Welches Material wird für die Rampe NY6075 verwendet?

Die Rampe ist aus robustem Stahl gefertigt und bietet gute Festigkeit und Haltbarkeit.

BEDIENUNGSANLEITUNG NY6075 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

RAMP BENUTZERHANDBUCH

MODELL: NY6076/NY6073/NY6075/UT-6806

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. "Sparen Sie die Hälfte", „Halber Preis" oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und decken nicht unbedingt alle von uns angebotenen Werkzeugkategorien ab. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

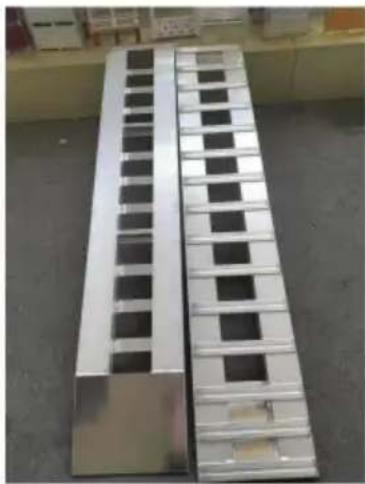

RAMPE

NNY6076/NY6073/NY6075

UT-6806

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Sie haben Fragen zu unseren Produkten? Sie benötigen technischen Support? Dann kontaktieren Sie uns bisher:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

Lesen Sie die Anweisungen sorgfältig durch, bevor Sie das Gerät verwenden

1. Technische Parameter
2. Sicherheitsvorkehrungen
3. Bewahren Sie diese Anleitung auf
4. Häufige Fehleranalyse

1. Technische Parameter

Modell	NY6076	NY6073	NY6075	UT-6806
Maximale LastLager (Pfund/Stück)	5000	3000	3000	1500
Menge (Stk.)	2	2	2	1
ProduktgröBe(Mm/Stk.)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Nettogewicht(Kg/Stück)		11.2	18.225.2	18.2

2. Sicherheitsvorkehrungen

Lesen Sie die GESAMTEN WICHTIGEN SICHERHEITSINFORMATIONEN

Abschnitt am Anfang dieses Handbuchs mit allen Texten unter den Unterüberschriften darin, bevor Sie dieses Produkt verwenden.

WARNUNG

UM SCHWERE VERLETZUNGEN ZU VERMEIDEN:

Vor dem Be- oder Entladen den Motor des Fahrzeugs abstellen, den Gang einlegen

oder parken, ziehen Sie die Handbremse an und blockieren Sie die Räder. Stellen Sie sicher, dass die Rampen vor dem Be- bzw. Entladen sauber und trocken sind.

Die Anweisungen lauten wie folgt:

1. Der Riegel muss durch das Laufscharnier gesteckt und handfest angezogen werden.
2. Die Rampenoberfläche muss trocken, sauber und frei von Öl oder Fett sein.
3. Parken Sie das Fahrzeug oder den Anhänger auf ebenem, festem Boden. Stellen Sie sicher, dass das Fahrzeug mit Not-/Feststellbremse ANGEZOGEN und Motor AUS.
4. Platzieren Sie Rampen an der Heckklappe oder am Anhänger, um den Radstand des Ladefahrzeugs zu überbrücken.
5. Stellen Sie sicher, dass die Platte bzw. die Finger der Rampe sicher an ihrem Platz sind.
6. Sicherheitsgurte anbringen und sichern. Eine Abbildung der Befestigung der Sicherheitsgurte ist wie folgt: (Gilt nur für Modelle UT-6806)

1. Bringen Sie IMMER die Sicherheitsgurte an. Stellen Sie sicher, dass der Gurt richtig eingestellt ist für Länge, um ein Zurückschlagen der Auffahrrampe zu verhindern.
2. Stellen Sie sicher, dass der Sicherheitsgurt keine Rückwärtsbewegung der Laderampe zulässt.

Motorradnutzung:

1. Fahren Sie NIEMALS mit einem Motorrad oder einem anderen motorisierten Gerät eine einspurige Laderampe.
2. Schieben Sie die Maschine langsam die Rampen hinauf und stellen Sie damit sicher, dass die Reifen zentriert sind. IMMER AUF DER RAMPE. (Zwei oder mehr Erwachsene werden empfohlen für das Beladen)
3. Die Beschleunigung muss langsam, kontrolliert und konstant erfolgen. Der Bediener muss während des Be- und Entladens jederzeit die Kontrolle über die Maschine behalten.
4. Benutzen Sie die Bremse, wenn nötig, um Ihre Geschwindigkeit beim Entladen zu kontrollieren. Plötzliches oder unregelmäßiges Bremsen oder Beschleunigen führt dazu, dass die Rampen von der Heckklappe wegfahren oder der Anhänger oder gar die Rampe bricht.

ATV-Nutzung:

1. Beim Einsteigen muss immer eine zweite erwachsene Person auf den Fahrer aufpassen.
2. Fahren Sie die Maschine langsam die Rampen hinauf und stellen Sie sicher, dass die Reifen zentriert sind. IMMER AUF DER RAMPE.
3. Die Beschleunigung muss langsam, kontrolliert und konstant erfolgen. Der Bediener muss die Maschine während des Be- und Entladens jederzeit unter Kontrolle haben.
4. Benutzen Sie bei Bedarf die Bremse, um Ihre Geschwindigkeit beim Entladen zu kontrollieren. Plötzliche oder

Unregelmäßiges Bremsen oder Beschleunigen führt dazu, dass die Rampen von der Heckklappe wegfahren oder Anhänger oder gar die Rampe brechen.

WARNUNG - ÜBERSCHREITEN SIE NIEMALS DIE MAXIMALE BELASTBARKEIT DER

RAMPEN. VERWENDUNG AUF EIGENES RISIKO.

Die Nichtbeachtung dieser Verfahren kann zu Maschinenschäden, Verletzungen oder

Tod führen. Der Verkäufer ist nicht verantwortlich für Missbrauch oder Schäden, die während der Nutzung der Rampen entstehen.

3. Bewahren Sie diese Anleitung auf

1. Die Rampen werden auf der Heckklappe platziert und beide Rampen müssen trocken und sauber sein.

Überprüfen Sie, ob lose Teile vorhanden sind, und ziehen Sie diese fest.

1. Setzen Sie die Zunge (abgewinkelte Lippe) der Rampen auf die Heckklappe. Die Zungenkante muss

nach unten zeigen (siehe Montage) und vollständig an der Heckklappe des LKWs anliegen. Verlängern Sie die

Kette (nicht im Lieferumfang enthalten) auf jeder Rampe bis ins Innere der Ladefläche; befestigen Sie jede

Sicherheitskette an einem sicheren Befestigungspunkt am LKW-Fahrgestell.

1. Die Auffahrampen soweit zurückziehen, dass die Ketten gespannt sind. Der gesamte Deichselteil

der Rampen muss auf die Heckklappe passen; wenn nicht, passen Sie die Sicherheitsketten entsprechend an oder verwenden Sie kürzere Ketten.

Be- und Entladen von Geländefahrzeugen

WARNUNG

• Diese Rampen sind für den Einsatz mit 2-rädrigen Dirtbikes und 4-rädrigen ATVs vorgesehen

nur. Verwenden Sie diese Rampen nicht zum Be-/Entladen von dreirädrigen Fahrzeugen.

Verwenden Sie diese Rampen nicht zum Be- oder Entladen von Fahrzeugen, die breiter als die Rampe sind. • Verwenden

Sie diese Rampen nicht zum Be- oder Entladen von Fahrzeugen, die Ausrüstung auf ihren

Gestellen haben.

• Verwenden Sie diese Rampen nicht, wenn die Heckklappe des zu be- oder entladenden Fahrzeugs

höher als die Hälfte der Länge jeder Rampe ist.

WARNUNG! UM SCHWERE VERLETZUNGEN ZU VERMEIDEN: Das Fahren eines ATVs während

des Be- oder Entladens ist gefährlich und sollte nicht versucht werden.

ACHTUNG! Achten Sie auf dynamische Belastung!

Durch plötzliche Lastbewegungen kann es kurzzeitig zu einer Überlastung kommen, die zum Versagen der Rampen führt.

WARNUNG! UM SCHWERE VERLETZUNGEN ZU VERMEIDEN: Alle Personen, die nicht an der

Der Fahrer muss sich von den Rampen und dem LKW fernhalten. Stellen Sie sicher, dass sich keine Haustiere in der Nähe befinden.

Beladen mittels Seilwinde (nicht im Lieferumfang enthalten)

1. Die Winde und die Befestigungspunkte müssen alle über die erforderliche Kapazität verfügen, um das ATV sicher die Rampen hinaufzuziehen.
2. ATV-montierte Winde Setup: Kabel von der Winde abwickeln und an einer

Sicheren Montageort am LKW, auf gleicher Höhe wie die Winde, nach

das ATV wurde beladen.

1. Aufbau der LKW-Winde: Befestigen Sie das Kabel an der unteren Vorderseite des Rahmens.
2. Während Sie die Winde bedienen, stehen Sie seitlich neben dem ATV, mit der

Fahrzeug zwischen Ihnen und dem Windenseil.

1. Betätigen Sie die Winde, um das ATV langsam auf das Fahrzeug zu laden.

Entladung

WARNUNG! UM SCHWERE

VERLETZUNG: Das Fahren mit einem ATV während des Entladens ist gefährlich und sollte nicht versucht werden.

1. Lassen Sie einen Assistenten die Rampenzungen auf Verrutschen auf der Heckklappe überwachen.
2. Richten Sie die Rampen auf der Ladefläche aus, wie unter „Bedienung“ beschrieben. Entfernen Sie alle Abschleppgurte und Sicherungsausrüstung vom ATV.

WARNUNG! UM SCHWERE

VERLETZUNG: Stellen Sie sicher, dass das 4-Rad-ATV mittig auf den Rampen steht.

1. Während Sie vom ATV absteigen, starten Sie den Motor, lösen Sie die Feststellbremse, schalten Sie den Rückwärtsgang ein und stellen Sie sicher, dass die Räder in einer geraden Linie mit den Rampen stehen. Halten Sie die Bremse gedrückt und positionieren Sie sich vor dem ATV.
2. Lösen Sie die Bremse und drücken Sie das ATV, um es die Rampen hinunter zu starten. Wenn das ATV auf natürliche Weise herunterrollen kann, versuchen Sie nicht, es zu lenken oder die Bremsen zu betätigen. Wenn das Fahrzeug auf der Rampe anhält, geben Sie vorsichtig Gas, um es von der Rampe herunterzufahren.

2-Rad-Fahrrad laden

1. Versuchen Sie nicht, ein Dirtbike oder ein anderes Zweirad-Motorrad alleine zu verladen. Holen Sie qualifizierte erwachsene Hilfe.
2. Richten Sie das Zweirad an einer der Rampen aus.
3. Eine Person schiebt das Fahrrad langsam die Rampe hinauf, ein Helfer sollte in der Ladefläche des Zugfahrzeugs sowohl zur Führung als auch zur Betätigung der Bremse, wenn dies erforderlich ist. Halten Sie das Fahrrad an, während es auf der Rampe steht. Lassen Sie eine Person das Fahrrad mit einer Hand festhalten. Handbremse zur Sicherheit.
4. Sobald die Person im Laderaum den Lenker festhält, wenden Sie die Bremsen an und stabilisieren Sie das Fahrrad, während die andere Person hinter dem Fahrrad steht (aber weg von einer Seite) und es ganz in die Ladefläche des LKWs schiebt.

HINWEIS: Während die meisten Dirtbikes leicht genug sind, um sicher von zwei Personen beladen zu werden, kann eine dritte Person die Arbeit einfacher und sicherer machen.

1. Sobald das Fahrrad sicher verladen ist, befestigen Sie es mit vier Zurrgurten (nicht im Lieferumfang enthalten), einen auf jeder Seite an der Vorderseite und einen auf jeder Seite an der Rückseite des Fahrrads.

Ausladen von Zweiradfahrrädern

1. Positionieren Sie die Rampe an der Heckklappe des LKWs hinter dem Hinterreifen des Fahrrads und befestigen Sie die Sicherheitskette an der Ladefläche.
2. Entfernen Sie die Zurrgurte (nicht im Lieferumfang enthalten).

4. Häufige Fehleranalyse

Fehlerphenomen	Fehlerursache	Lösung
Die Leiter Verformung	Das tatsächliche Ladewigkeit übersteigt die maximale Produktbeladung	Das tatsächliche Ladewigkeit überschreitet nicht die maximale Produktbeladung

Einsatzbereich

Schaffen Sie Zugang für Geländefahrzeuge, UTVs, Motorräder, Rasenmäher und andere Geräte mit Rädern, um auf Anhänger oder LKW aufzufahren.

Hersteller: Shanghaiuxinmuyeyouxianggsi

Adresse: Shuangchenglu 803nong11hao1602A-1609shi, Baoshanqu, Shanghai 200000 CN.

Nach AUS importiert: SIHAO PTY LTD.

1 ROKEVA STREETEASTWOOD NSW 2122 Australien

In die USA importiert: Sanven Technology Ltd.

E-CrossStu GmbH Mainzer Landstr.69, 60329 Frankfurt am Main.
