Produkt	Rampa najazdowa dla pojazdów
Marka	Vevor
Model	NY6075
Maksymalne obciążenie (na sztukę)	1360 kg (3000 funtów)
Liczba dostarczonych ramp	2
Wymiary (D x S x W)	2400 x 380 x 72 mm
Masa netto (na sztukę)	18,2 kg
Materiał	Stal
Zalecane zastosowanie	Załadunek/rozładunek quadów, motocykli, kosiarek i innego sprzętu na przyczepy lub ciężarówki
Typ kompatybilnych pojazdów	Motocykle terenowe 2-kołowe, quady 4-kołowe (nie 3-kołowe)
Urządzenie zabezpieczające	Pasy bezpieczeństwa (zalecane, nie dołączone) i łańcuchy zabezpieczające
Instalacja	Położyć zaczep na klapie, przymocować łańcuchy zabezpieczające do podwozia pojazdu
Konserwacja i czyszczenie	Czyścić suchą szmatką; regularnie sprawdzać dokręcenie śrub i stan ramp
Części zamienne i naprawialność	Części zamienne dostępne na żądanie; skontaktować się z serwisem posprzedażowym Vevor
Gwarancja	Gwarancja elektroniczna przez www.vevor.com/support
Normy bezpieczeństwa	Nie przekraczać maksymalnego obciążenia; używać na płaskim i stabilnym podłożu; wyłączyć silnik pojazdu przed załadunkiem

Często zadawane pytania - NY6075 Vevor

Jaka jest maksymalna nośność rampy NY6075?

Maksymalne obciążenie na rampę wynosi 1360 kg (3000 funtów). Nigdy nie przekraczać tego limitu.

Czy rampa Vevor NY6075 jest kompatybilna z motocyklami?

Tak, jest przeznaczona dla motocykli terenowych 2-kołowych i quadów 4-kołowych. Pojazdy 3-kołowe nie są zalecane.

Jak prawidłowo zamontować rampę?

Umieść nachylony zaczep na klapie, przymocuj łańcuchy zabezpieczające do solidnych punktów kotwiczących na podwoziu, a następnie naciągnij łańcuchy, aby utrzymać rampę na miejscu.

Czy należy używać pasów bezpieczeństwa?

Tak, obowiązkowe jest użycie pasów bezpieczeństwa (nie dołączone), aby zapobiec przesuwaniu się rampy podczas załadunku.

Czy mogę załadować quada samodzielnie?

Zaleca się, aby podczas załadunku było dwóch lub więcej dorosłych. W przypadku quadów, użyj wyciągarki, jeśli jest dostępna.

Jak konserwować rampę?

Czyść ją suchą szmatką po każdym użyciu. Regularnie sprawdzaj dokręcenie śrub i brak rdzy.

Jakie pojazdy nie nadają się do tej rampy?

Pojazdy 3-kołowe oraz te, których szerokość przekracza szerokość rampy (380 mm) nie są odpowiednie. Ponadto klapa nie może przekraczać połowy długości rampy.

Czy ta rampa jest dostarczana z gwarancją?

Tak, Vevor oferuje gwarancję elektroniczną. Zarejestruj swój produkt na www.vevor.com/support, aby skorzystać z pomocy technicznej.

Czy mogę używać rampy do rozładunku pojazdu na zboczu?

Nie, rampa musi być używana na płaskiej i stabilnej powierzchni. Nachylenie zwiększyłoby ryzyko poślizgu i przewrócenia.

Jaki jest materiał rampy NY6075?

Rampa wykonana jest z wytrzymałej stali, zapewniającej dobrą odporność i trwałość.

INSTRUKCJA OBSŁUGI NY6075 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

INSTRUKCJA OBSŁUGI RAMPY

MODEL: NY6076/NY6073/NY6075/UT-6806

Dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkowe oszczędności, jakie można zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

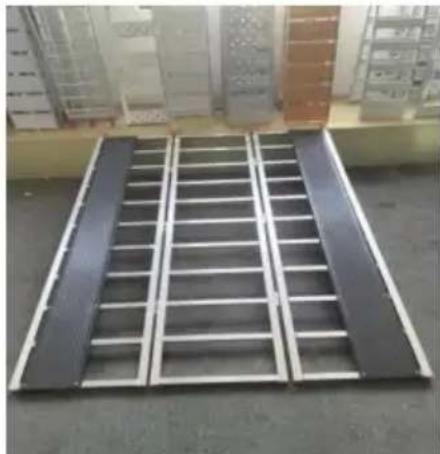

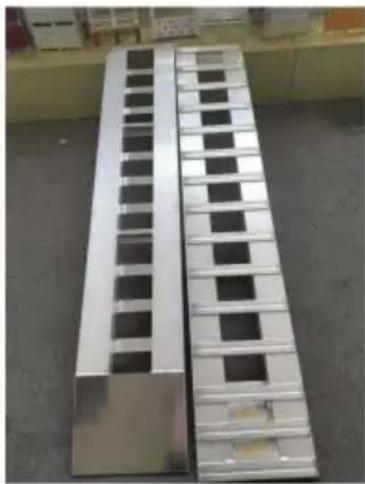

RAMPA

NNY6076/NY6073/NY6075

UT-6806

POTRZEBUJE POMOCY? SKONTAKTUJ SIĘ Z NAMI!

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa o aktualizacjach technologii lub oprogramowania naszego produktu.

Przed użyciem urządzenia przeczytaj uważnie instrukcję

Katalog

1. Parametry techniczne 2. Środki ostrożności
2. Zapisz te instrukcje
3. Analiza wspólnych usterek

1. Parametry techniczne

Model	NY6076	NY6073	NY6075	UT-6806
Maksymalne obciążenie Łoźysko (funty/szt.)	5000	3000	3000	1500
Ilość (szt.)	2	2	2	1
Rozmiar produktu (mm/szt.)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Waga netto (kg/szt.)	25.2	11.2	18.2	18.2

2. Środki ostrożności

Przeczytaj WAŻNE INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA na początku tej instrukcji, wraz z całym tekstem w podtytułach przy konfigurowaniu lub użyciu urządzenia.

OSTRZEŻENIE

ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM:

Przed załadunkiem lub rozładunkiem należy wyłączyć silnik pojazdu, włączyć bieg lub zaciągnąć hamulec awaryjny i zablokować koła. Upewnij się, że powierzchnia jest czysta i sucha przed załadunkiem lub rozładunkiem.

Instrukcje są następujące:

1. Śruba musi być włożona i dokręcona ręcznie przy zawiasie lufy.
2. Powierzchnia rampy musi być sucha, czysta i wolna od oleju i smaru.
3. Zaparkuj pojazd lub przyczepę na płaskim, twardym podłożu i upewnij się, że pojazd jest ZAPARKOWANY, z włączonym hamulcem awaryjnym/postojowym i wyłączonym silnikiem.
4. Umieść rampy na tylnej klapie lub przyczepie, aby dostosować je do rozstawu osi pojazdu.
5. Upewnij się, że płyta lub palce rampy są bezpiecznie na swoim miejscu.
6. Załóż i zabezpiecz pasy zabezpieczające. Ilustracja przedstawiająca sposób mocowania pasów zabezpieczających wygląda następująco: (Dotyczy tylko modeli UT-6806)

1. ZAWSZE zapinaj pasy zabezpieczające. Upewnij się, że pasek jest odpowiednio dopasowany do długości, aby zapobiec odrzutowi rampy załadunkowej.
2. Upewnij się, że pas zabezpieczający nie pozwala na ruch rampy załadunkowej do tyłu.

Zastosowanie motocykla:

1. NIGDY nie jedź motocyklem lub innym sprzętem silnikowym w górę lub w dół rampy załadunkowej jednojezdniowej.
2. Powoli wsuń maszynę w górę rampy, UPEWNIAJĄC SIĘ, ŻE OPONY SĄ WYŚRODKOWANE PRZEZ CAŁY CZAS NA RAMPIE. (Zaleca się użycie dwóch lub więcej dorosłych osób do ładowania) 11.1 Przyspieszenie musi być wolne, kontrolowane i stałe. Operator musi zachować kontrolę nad maszyną przez cały czas podczas załadunku i rozładunku.
3. W razie potrzeby używaj hamulca, aby kontrolować prędkość podczas rozładunku. Nagłe lub nieprawidłowe hamowanie lub przyspieszanie spowoduje odsunięcie rampy od tylnej klapy lub przyczepy, a nawet złamanie rampy.

Korzystanie z quada:

1. Zawsze miej przy sobie drugą osobę dorosłą, która będzie mogła obserwować jeźdźca podczas załadunku.
2. Powoli wjedź maszyną na rampę, UPEWNIAJĄC SIĘ, ŻE OPONY SĄ WYŚRODKOWANE PRZEZ CAŁY CZAS NA RAMPIE.
3. Przyspieszenie musi być wolne, kontrolowane i stałe. Operator musi pozostać przy maszynie i kontrolować ją podczas załadunku i rozładunku.
4. W razie potrzeby używaj hamulca, aby kontrolować prędkość podczas rozładunku. Nagłe lub nieprawidłowe hamowanie lub przyspieszanie spowoduje odsunięcie rampy od tylnej klapy lub przyczepy, a nawet może uszkodzić rampę.

OSTRZEŻENIE - NIGDY NIE PRZEKRACZAJ MAKSYMALNEGO OBCIĄŻENIA

RAMP. UŻYWASZ NA WŁASNE RYZYKO.

Niezastosowanie się do tych procedur może spowodować uszkodzenie maszyny, obrażenia lub śmierć. Sprzedawca nie ponosi odpowiedzialności za nieprawidłowe użytkowanie lub szkody powstałe w trakcie użytkowania z rampami.

3. Zapisz te instrukcje.

1. Rampy muszą być umieszczone na tylnej klapie i obie rampy muszą być suche i czyste. Sprawdź i dokręć wszelkie luźne elementy.
2. Umieścić występ (zakrzywioną wargę) rampy na tylnej klapie. Krawędź języka musi być

stroną skierowaną w dół (patrz Montaż) i całkowicie przylegać do tylnej klapy ciężarówki. Rozciągnij łańcuch zabezpieczający (nie wchodzi w skład zestawu) na zaczepy rampy, prowadząc je do wnętrza platformy ciężarówki; przymocuj każdy z nich łańcuchem zabezpieczającym do bezpiecznych punktów mocowania na podwoziu ciężarówki. 3. Pociągnij rampy załadunkowe do tyłu, aż łańcuchy będą napięte. Cała część językowa

rampy musi pasować do tylnej klapy; w razie potrzeby wyreguluj odpowiednio łańcuchy zabezpieczające lub użyj krótszych łańcuchów.

Załadunek i rozładunek koła ATV

OSTRZEŻENIE

Rampy te są przeznaczone do użytku z dwukołowymi motocyklami terenowymi i czterokołowymi pojazdami ATV

tylko. Nie używaj tych ramp do załadunku/rozładunku pojazdów trójkołowych. • Nie

używaj tych ramp do załadunku lub rozładunku pojazdów szerszych niż rampa. • Nie używaj tych ramp do załadunku lub rozładunku pojazdów przewożących na sobie sprzęt stojaki.

• Nie korzystaj z tych ramp, jeśli tylna klapa pojazdu ładowanego lub rozładowywanego jest większa niż połowa długości każdej rampy.

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM: Jazda na quadzie podczas

załadowania lub rozładunku jest niebezpieczna i nie należy jej podejmować.

OSTRZEŻENIE! Uważaj na ładowanie dynamiczne!

Nagły ruch ładunku może na krótko spowodować nadmierne obciążenie, powodując awarię ramp.

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM OBRAŻENIOM: Wszystkie osoby nie biorące udziału w

procesie muszą znajdować się z dala od ramp i ciężarówki. Upewnij się, że w pobliżu nie ma żadnych zwierząt.

Ładowanie za pomocą wyciągarki (brak w zestawie)

1. Wyciągarka i punkty mocowania muszą mieć odpowiednią nośność

aby bezpiecznie wciągnąć quada na rampę.

1. Konfiguracja wyciągarki montowanej na ATV: Odwiń kabel z wyciągarki i przymocuj go do

bezpiecznego punktu montażu na ciężarówce, na tej samej wysokości, na której będzie znajdować się wyciągarka

ATV został załadowany.

1. Konfiguracja wyciągarki montowanej na ciężarówce: Przymocuj kabel do dolnej przedniej części wyciągarki

ramy.

1. Podczas obsługi wyciągarki stój z tyłu i z boku ATV, trzymając wyciągarkę

pojazdu pomiędzy Tobą a kablem wciągarki.

1. Użyj wyciągarki, aby powoli załadować ATV na pojazd.

Rozładunek

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM

URAZOM: Jazda quadem podczas rozładunku jest niebezpieczna i nie powinna być

próbowana.

1. Poproś asystenta o sprawdzenie zaczepów rampy pod kątem poślizgu na tylnej klapie.
2. Ustaw rampy na platformie ciężarówki, jak wyjaśniono w części dotyczącej obsługi. Usuń cały krawat

pasy dolne i sprzęt zabezpieczający pojazdu ATV.

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM

URAZOM: Upewnij się, że czterokołowy pojazd ATV jest ustawiony centralnie na rampie.

1. Nie ruszając się z pojazdu ATV, uruchom silnik, zwolnij hamulec postojowy i załącz bieg wsteczny i upewnij się, że koła są w linii prostej z rampą. Trzymając hamulec, ustaw się przy quadem.
2. Zwolnij hamulec i pchnij quada, aby ruszyć z rampy. Umożliwić, aby ATV staczał się w sposób naturalny, nie próbuj nim kierować ani nie naciskaj hamulców. Jeśli to zatrzyma się na rampach, delikatnie dodaj pedał gazu, aby wycofać go z ramp.

Załadunek roweru dwukołowego

1. Nie próbuj ładować samego motocykla terenowego lub innego dwukołowego motocykla. Miej wykwalifikowaną pomoc dla dorosłych.
2. Ustaw dwukołowy rower w linii z jedną rampą.
3. Gdy jedna osoba powoli pcha rower w górę rampy, w środku powinien znajdować się pomocnik w skrzyni pojazdu ciągnącego, zarówno w celu prowadzenia, jak i włączania hamulca. Jeśli jest to konieczne, zatrzymaj rower, gdy znajduje się na rampie. Niech jedna osoba trzyma rękę na rowerze i hamulec ręczny dla bezpieczeństwa.
4. Gdy osoba znajdująca się w kabinie ciężarówki chwyci kierownicę, załóż hamulec i ustabilizuj rower, podczas gdy druga osoba porusza się za rowerem (ale ruszaj z jednej strony) i wciąga go całkowicie na platformę ciężarówki.

UWAGA: Chociaż większość motocykli typu dirt jest wystarczająco lekka, aby bezpiecznie załadować dwie osoby, trzecia osoba może sprawić, że praca będzie łatwiejsza i bezpieczniejsza.

1. Po bezpiecznym załadowaniu roweru zabezpiecz go czterema paskami mocującymi (nie wchodzą w skład zestawu), po jednym z każdej strony z przodu i po jednym z każdej strony z tyłu roweru.

Rozładunek roweru 2-kołowego

1. Ustaw rampę przy tylnej klapie ciężarówki, za tylną oponą roweru, i przymocuj ją do platformy ciężarówki.
2. Zdejmij paski mocujące (nie wchodzą w skład zestawu).
3. Analiza wspólnych usterek

zjawisko usterki	przychyna awarii	rozwiązanie
Drabina odksztalučenie	Rzeczywista masa Ładunku przechracza wartość maksymalny obciȩzenia produktu	Rzeczywista masa Ładunku nie przechracza wartość maksymalnej obciȩzenia produktu

Zakres zastosowania

Zbuduj dostęp dla pojazdów ATV, UTV, motocykli, kosiarek i innego sprzętu kołowego, aby wjeżdżały na przyczepy lub ciężarówki

Producent: Shanghai Uxin Mu Ye You Xiang Gong Si

Adres: Shuangcheng Lu 803 Nong 11 Hao 1602A-1609 Shi, Baoshan Qu, Szanghaj 200 000 CN.
