INSTRUKCJA OBSŁUGI GJ0058 Vevor

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

INSTRUKCJA OBSŁUGI RAMPY

MODEL: GJ0058

Nadal dokładamy wszelkich starań, aby zapewnić Państwu narzędzia w konkurencyjnej cenie. „Zaoszczędź o połowę”, „o połowę ceny” lub inne podobne wyrażenia używane przez nas przedstawiają jedynie szacunkową oszczędność, jaką możesz zyskać kupując u nas określone narzędzia w porównaniu z głównymi najlepszymi markami i niekoniecznie oznaczają uwzględnienie wszystkich kategorii oferowanych narzędzi przez nas. Przypominamy, aby podczas składania zamówienia u nas dokładnie sprawdzić, czy faktycznie oszczędzasz połowę w porównaniu z czołowymi markami.

VEVOR®

TOUGH TOOLS, HALF PRICE

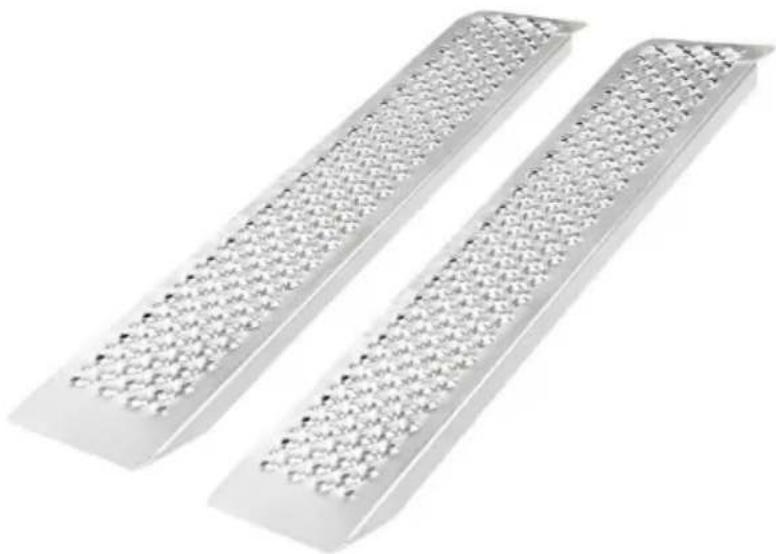

RAMPA

Masz pytania dotyczące produktu? Potrzebujesz wsparcia technicznego? Śmiało możesz się z nami skontaktować:

Wsparcie techniczne i certyfikat e-gwarancji www.vevor.com/support

To jest oryginalna instrukcja. Przed przystąpieniem do obsługi prosimy o dokładne zapoznanie się ze wszystkimi instrukcjami. VEVOR zastrzega sobie jasną interpretację naszej instrukcji obsługi. Wygląd produktu zależy od produktu, który otrzymałeś. Proszę wybaczyć nam, że nie będziemy ponownie informować Państwa, jeśli pojawią się jakieś aktualizacje technologii lub oprogramowania naszego produktu.

Przed użyciem urządzenia przeczytaj uważnie instrukcję

Katalog

1. Parametry techniczne
2. Środki ostrożności
3. Zapisz tę instrukcję
4. Analiza wspólnych usterek

1. Parametry techniczne

Model	GJ0058
Maksymalne obciążenie (funty/szt.)	440
Ilość (szt.)	2
Rozmiar produktu (mm/szt.)	1200*215*42mm
Masa netto (kg/szt.)	2.6

2. Środki ostrożności

Przeczytaj CAŁĄ WAŻNA INFORMACJĘ DOTYCZĄCĄ BEZPIECZEŃSTWA na początku tej instrukcji, łącznie z całym tekstem w podtytułach przed skonfigurowaniem lub użyciem tego produkt.

OSTRZEŻENIE

ABY ZAPOBIEC POWAŻNYM OBRAŻeniom:

Przed załadunkiem lub rozładunkiem należy wyłączyć silnik pojazdu, włączyć bieg lub zaparkować, załącz hamulec awaryjny i zablokuj koła. Upewnij się, że Rampy są czyste i suche przed załadunkiem lub rozładunkiem.

Instrukcje są następujące:

1. Powierzchnia rampy musi być sucha, czysta i wolna od oleju i smaru.
2. Zaparkuj pojazd lub przyczepę na płaskim, twardym podłożu i upewnij się, że pojazd jest PARKOWANY WŁĄCZONY hamulec awaryjny/postojowy i wyłączony silnik.
3. Umieść rampy na tylnej klapie lub przyczepie, aby dostosować je do rozstawu osi pojazdu pojazd ładujący.
4. Upewnij się, że płyta lub palce rampy są bezpiecznie na swoim miejscu.

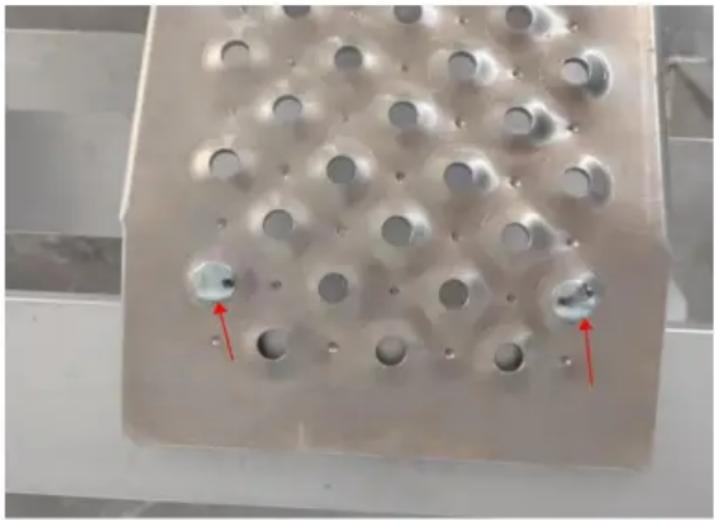

Przed użyciem

Przełoż 2 śruby przez dwa otwory (strzałki) rampy.

Zastosowanie motocykla:

1. NIGDY nie wjeżdżaj ani nie zjeżdżaj na motocyklu lub innym sprzęcie silnikowym rampa załadunkowa jednojezdniowa.
2. Powoli wsuń maszynę w góre rampy UPEWNIAJĄC SIĘ, ŻE OPONY SĄ WYŚRODKOWANE PRZEZ CAŁY CZAS NA RAMPIE. (Zaleca się użycie dwóch lub więcej dorosłych osób ładowanie)
3. Przyspieszenie musi być wolne, kontrolowane i stałe. Operator musi pozostać przez cały czas kontrolować maszyny podczas załadunku i rozładunku.
4. W razie potrzeby używaj hamulca, aby kontrolować prędkość podczas rozładunku. Nagłe lub nieprawidłowe hamowanie lub przyspieszanie spowoduje odsunięcie rampy od tylnej klapy lub przyczepę lub nawet złamał rampę.

Korzystanie z quada:

1. Zawsze miej drugą osobę dorosłą, która będzie mogła obserwować jeźdźca podczas załadunku.

2. Powoli wjedź maszyną na rampę, UPEWNIAJĄC SIE, ŻE OPONY SĄ WYcentrowane PRZEZ CAŁY CZAS NA RAMPIE.

3. Przyspieszenie musi być wolne, kontrolowane i stałe. Operator musi pozostać przez cały czas kontrolować maszyny podczas załadunku i rozładunku.

4. W razie potrzeby używaj hamulca, aby kontrolować prędkość podczas rozładunku. Nagłe lub nieprawidłowe hamowanie lub przyspieszanie spowoduje odsunięcie rampy od tylnej klapy lub przyczepę lub nawet złamać rampę.

OSTRZEŻENIE - NIGDY NIE PRZEKRACZAJ MAKSYMALNEGO ŁADUNKU

Niezastosowanie się do tych procedur może spowodować uszkodzenie maszyny,

obrażenia lub śmierć. Sprzedawca nie ponosi odpowiedzialności za niewłaściwe użycie lub szkody powstałe podczas korzystania z ramp.

Załadunek i rozładunek 4-kołowego ATV

OSTRZEŻENIE

• Rampy te są przeznaczone wyłącznie do użytku z dwukołowymi motocyklami terenowymi i czterokołowymi pojazdami ATV. Do nie używaj tych ramp do załadunku/rozładunku pojazdów trójkołowych.
• Nie używaj tych ramp do załadunku lub rozładunku pojazdów, które są szersze niż rampa.
• Nie używaj tych ramp do załadunku lub rozładunku pojazdów przewożących na sobie sprzęt stojaki.
• Nie korzystaj z tych ramp, jeśli tylna klapa pojazdu ładowanego lub rozładowywanego jest taka większa niż połowa długości każdej rampy.

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM OBRAŻeniom: Jazda pojazdem ATV podczas załadunku lub rozładunek jest niebezpieczny i nie należy go podejmować.

OSTRZEŻENIE! Uważaj na ładowanie dynamiczne!

Nagły ruch ładunku może na krótko spowodować nadmierne obciążenie, powodując awarię ramp. OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM OBRAŻeniom: Wszystkie osoby nie biorące udziału w proces musi znajdować się z dala od ramp i ciężarówki. Upewnij się, że nie ma tam żadnych zwierząt w pobliżu.

Ładowanie za pomocą wciągarki (brak w zestawie)

1. Wciągarka i punkty mocowania muszą mieć odpowiednią nośność aby bezpiecznie wciągnąć quada na rampę.
2. Konfiguracja wciągarki montowanej na ATV: Odwiń kabel z wciągarki i przymocuj go do a bezpieczne miejsce montażu na ciężarówce, na tej samej wysokości, na której będzie znajdować się wciągarka po załadowaniu ATV.
3. Konfiguracja wciągarki montowanej na ciężarówce: Przymocuj kabel do dolnej przedniej części wciągarki rama.
4. Podczas obsługi wyciągarki stój z tyłu i z boku ATV, trzymając wyciągarkę pojazdu pomiędzy Tobą a kablem wyciągarki.
5. Użyj wyciągarki, aby powoli załadować ATV na pojazd.

Rozładunek

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM

URAZ: Jazda quadem podczas rozładunku jest niebezpieczna i nie powinna taka być próbował.

1. Poproś asystenta o sprawdzenie zaczepów rampy pod kątem poślizgu na tylnej klapie.
2. Ustaw rampy na platformie ciężarówki, jak wyjaśniono w części dotyczącej obsługi. Usuń cały krawat pasy dolne i sprzęt zabezpieczający z pojazdu ATV.

OSTRZEŻENIE! ABY ZAPOBIEC POWAŻNYM

URAZ: Upewnij się, że czterokołowy pojazd ATV jest ustawiony centralnie na rampie.

1. Nie ruszając się z pojazdu ATV, uruchom silnik, zwolnij hamulec postojowy i załącz włącz bieg wsteczny i upewnij się, że koła są w linii prostej z rampy. Trzymając hamulec, ustaw się przed quadem.

2. Zwolnij hamulec i pchnij quada, aby ruszył z rampy. Umożliwić aby ATV staczał się w sposób naturalny, nie próbuj nim kierować ani nie naciskaj hamulców. Jeśli to zatrzyma się na rampach, delikatnie dodaj pedał gazu, aby wycofać go z ramp.

Załadunek roweru dwukołowego

1. Nie próbuj ładować samego motocykla terenowego lub innego dwukołowego motocykla. Mieć wykwalifikowaną pomoc dla dorosłych.
2. Ustaw dwukołowy rower w linii z jedną z ramp.
3. Gdy jedna osoba powoli pcha rower w górę rampy, w środku powinien znajdować się pomocnik platformę pojazdu ciągnącego, zarówno do prowadzenia, jak i do włączania hamulca, jeśli tak jest konieczne jest zatrzymanie roweru znajdującego się na rampie. Miej jedną osobę z ręką na hamulcu ręcznym roweru dla bezpieczeństwa.
4. Gdy osoba znajdująca się w kabinie ciężarówki chwyci kierownicę, zaóż zahamuj i ustabilizuj rower, podczas gdy druga osoba porusza się za rowerem (ale ruszaj z jednej strony) i wpycha go całkowicie na platformę ciężarówki.

UWAGA: Chociaż większość rowerów terenowych jest wystarczająco lekka, aby bezpiecznie załadować je w dwie osoby, a trzecia osoba może sprawić, że praca będzie łatwiejsza i bezpieczniejsza.

1. Po bezpiecznym załadowaniu roweru zabezpiecz go czterema paskami mocującymi (nie w zestawie), po jednym z każdej strony przodu i po jednym z każdej strony z tyłu rower.

Rozładunek roweru 2-kołowego

1. Ustaw rampę przy tylnej klapie ciężarówki, za tylną oponą roweru przymocuj łańcuch zabezpieczający do platformy ciężarówki.
2. Zdejmij paski mocujące (nie wchodzą w skład zestawu).

4. Analiza wspólnych usterek

Zjawisko usterki	Przyczyna awarii	Rozwiązanie
Drabinaodkształcenie	Rzeczywista masa ładunkuprzekracza maksimumobciążenie produktu	Rzeczywista masa ładunku taknie przekraczać maksimumobciążenie produktu

5. Zakres zastosowania

Rampa namiotowa, używana do ładowania sprzętu takiego jak quady, motocykle, napędy na cztery koła, kosiarek do trawy, odśnieżarek i innych urządzeń do szop, stodół i garaży. Nie nadaje się do przenoszenia sprzętu na ciężarówki

Producent: Shanghaimuxinmuyeyouxiangongsi

Adres: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, Szanghaj 200 000 CN.
