Type product	Oprijplaat voor voertuigen
Merk	Vevor
Model	NY6075
Maximale belasting (per stuk)	1360 kg (3000 lb)
Aantal meegeleverde oprijplaten	2
Afmetingen (L x B x H)	2400 x 380 x 72 mm
Netto gewicht (per stuk)	18,2 kg
Materiaal	Staal
Aanbevolen gebruik	Laden/lossen van ATV's, motorfietsen, grasmaaiers en andere apparatuur op aanhangers of vrachtwagens
Type compatibele voertuigen	2-wielige off-road motorfietsen, 4-wielige ATV's (geen 3-wielige)
Veiligheidsvoorziening	Veiligheidsbanden (aanbevolen, niet inbegrepen) en veiligheidskettingen
Installatie	Plaats het lipje op de laadklep, bevestig de veiligheidskettingen aan het chassis van het voertuig
Onderhoud en reiniging	Reinigen met een droge doek; controleer regelmatig het aandraaien van de bouten en de staat van de platen
Onderdelen en repareerbaarheid	Onderdelen verkrijgbaar op verzoek; neem contact op met de klantenservice van Vevor
Garantie	Elektronische garantie via www.vevor.com/support
Veiligheidsnormen	Niet overschrijden van de maximale belasting; gebruiken op een vlakke en stevige ondergrond; schakel de motor van het voertuig uit vóór het laden

Veelgestelde vragen - NY6075 Vevor

Wat is de maximale belasting van de NY6075 oprijplaat ?

De maximale belasting per plaat is 1360 kg (3000 lb). Overschrijd deze limiet nooit.

Is de Vevor NY6075 oprijplaat compatibel met motorfietsen ?

Ja, hij is ontworpen voor 2-wielige off-road motorfietsen en 4-wielige ATV's. Voertuigen met 3 wielen worden niet aanbevolen.

Hoe installeer ik de oprijplaat correct ?

Plaats het schuine lipje op de laadklep, bevestig de veiligheidskettingen aan stevige ankerpunten op het chassis en span vervolgens de kettingen om de plaat op zijn plaats te houden.

Moeten er veiligheidsbanden worden gebruikt ?

Ja, het is verplicht om veiligheidsbanden te gebruiken (niet inbegrepen) om beweging van de plaat tijdens het laden te voorkomen.

Kan ik alleen een ATV laden ?

Het wordt sterk aanbevolen om met twee of meer volwassenen te zijn om veilig te laden. Gebruik voor ATV's een lier indien beschikbaar.

Hoe onderhoud ik de oprijplaat ?

Reinig hem met een droge doek na elk gebruik. Controleer regelmatig het aandraaien van de bouten en de afwezigheid van roest.

Welke voertuigen zijn niet geschikt voor deze oprijplaat ?

De 3-wielige voertuigen en voertuigen waarvan de breedte die van de plaat (380 mm) overschrijdt zijn niet geschikt. Bovendien mag de laadklep niet langer zijn dan de helft van de lengte van de plaat.

Wordt deze oprijplaat geleverd met garantie ?

Ja, Vevor biedt een elektronische garantie. Registreer uw product op www.vevor.com/support voor technische ondersteuning.

Kan ik de oprijplaat gebruiken om een voertuig op een helling te lossen ?

Nee, de plaat moet worden gebruikt op een vlakke en stevige ondergrond. Een helling zou het risico op glijden en kantelen vergroten.

Wat is het materiaal van de NY6075 oprijplaat ?

De plaat is gemaakt van robuust staal, wat zorgt voor goede weerstand en duurzaamheid.

GEBRUIKSAANWIJZING NY6075 Vevor

We blijven ons inzetten om u gereedschap tegen een concurrerende prijs te bieden.

'Bespaar de helft', 'Halve prijs' of andere soortgelijke uitdrukkingen die door ons worden gebruikt, vertegenwoordigen slechts een schatting van de besparingen die u zou kunnen profiteren als u bepaalde gereedschappen bij ons koopt in vergelijking met de grote topmerken en betekenen niet noodzakelijkerwijs dat ze alle categorieën van aangeboden gereedschappen dekken. Wij verzoeken u vriendelijk om bij het plaatsen van een bestelling bij ons goed na te gaan of u daadwerkelijk de helft bespaart in vergelijking met de grote topmerken.

VEVOR®

TOUGH TOOLS, HALF PRICE

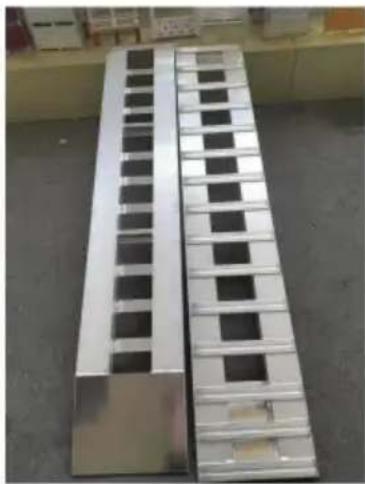

HELLING

NNY6076/NY6073/NY6075

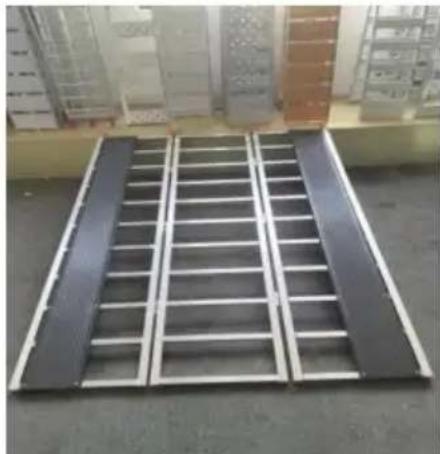

UT-6806

Heeft u productvragen? Technische ondersteuning nodig? Neem dan gerust contact met ons op:

Technische ondersteuning en e-garantiecertificaat www.vevor.com/support

Dit is de originele instructie. Lees alle instructies in de handleiding zorgvuldig door voordat u ermee aan de slag gaat. VEVOR behoudt zich een duidelijke interpretatie van onze gebruikershandleiding voor. Het uiterlijk van het product is afhankelijk van het product dat u heeft ontvangen. Vergeef ons alstublieft dat we u niet opnieuw zullen informeren als er technologie- of software-updates zijn voor ons product.

Lees de instructies zorgvuldig door voordat u het apparaat gebruikt

Catalogus

1. Technische parameters
2. Veiligheidsmaatregelen
3. Bewaar deze instructies
4. Analyse van veelvoorkomende fouten

1. Technische parameters

Model	NY6076	NY6073	NY6075	UT-6806
Maximale lading Lager (Ibs/stuks)	5000	3000	3000	1500
Hoeveelheid (stuks)	2	2	2	1
Product groote (mm/stuks)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Netto gewicht (Kg/stuks)	25.2 18.2	11.2		18.2

2. Veiligheidsmaatregelen

Lees de VOLLEDIGE BELANGRIJKE VEILIGHEIDSINFORMATIE

sectie aan het begin van deze handleiding, inclusief alle tekst onder de subkoppen, voordat u dit product instelt of gebruikt.

WAARSCHUWING

OM ERNSTIG LETSEL TE VOORKOMEN:

Voordat u gaat laden of lossen, zet u de motor van het voertuig af en zet u de transmissie in de versnelling of parkeren, schakel de noodrem in en blokkeer de wielen. Zorg ervoor dat de opritten

schoon en droog zijn voordat ze worden geladen of gelost.

Instructies luiden als volgt:

1. De bout moet door het cilinderscharnier worden gestoken en met de hand worden vastgedraaid.
2. Het oppervlak van het platform moet droog, schoon en vrij van olie of vet zijn.
3. Parkeer het voertuig of de aanhangwagen op een vlakke, stevige ondergrond. Zorg ervoor dat het voertuig GEPARKEERD is met de hand-/parkeerrem AAN en de motor uitgeschakeld.
4. Plaats oprijplaten op de achterklep of aanhangwagen om rekening te houden met de wielbasis van het voertuig bij het laden.
5. Zorg ervoor dat de plaat of de vingers van de oprijplaat stevig op hun plaats zitten.
6. Installeer veiligheidsriemen en zet ze vast. Een illustratie van hoe u de veiligheidsriemen vastmaakt is als volgt: (Alleen van toepassing op UT-6806-modellen)

1. Bevestig ALTIJD veiligheidsband(en). Zorg ervoor dat de riem goed is afgesteld in lengte om terugslag van de laadklep te voorkomen.
2. Zorg ervoor dat de veiligheidsband geen achterwaartse beweging van de laadbrug mogelijk maakt.

Gebruik motorfiets:

1. Rijd NOOIT met een motorfiets of ander gemotoriseerd materieel omhoog of omlaag op een enkele runner laadklep.
2. Duw de machine langzaam de opritten op en zorg ervoor dat de banden gecentreerd zijn en ALTIJD OP DE HELLING. (Twee of meer volwassenen worden aanbevolen voor

het laden)

1. De acceleratie moet langzaam, gecontroleerd en constant zijn. De exploitant moet tijdens het laden en lossen te allen tijde de controle over de machines behouden.
2. Gebruik indien nodig de rem om uw snelheid te regelen tijdens het lossen. Plotseling of onregelmatig remmen of accelereren zal ervoor zorgen dat de oprijplaten van de achterklep of aanhangwagen wegtrekken of dat de oprit breekt.

ATV-gebruik:

1. Zorg ervoor dat er tijdens het laden altijd een tweede volwassene aanwezig is voor de berijder.
2. Rijd de machine langzaam de opritten op en zorg ervoor dat de banden gecentreerd zijn en ALTIJD OP DE HELLING.
3. De acceleratie moet langzaam, gecontroleerd en constant zijn. De exploitant moet te allen tijde controle hebben over de machine tijdens het laden en lossen.
4. Gebruik indien nodig de rem om uw snelheid te regelen tijdens het lossen. Plotseling of onregelmatig remmen of accelereren zal ervoor zorgen dat de oprijplaten van de achterklep wegtrekken of de aanhangwagen of de oprit breken.

WAARSCHUWING - OVERSCHRIJD NOOIT HET MAXIMALE LAADVERMOGEN VAN DE HELLINGEN. GEBRUIK OP EIGEN RISICO.

Het niet naleven van deze procedures kan schade aan machines, letsel of de dood tot gevolg hebben. De verkoper is niet verantwoordelijk voor misbruik of schade opgelopen tijdens het gebruik van de opritten.

3. Bewaar deze instructies

1. De oprijplaten bevinden zich op de achterklep en beide oprijplaten moeten droog en schoon zijn. Controleer eventuele losse hardware en draai deze vast.
2. Plaats de tong (gehoekte lip) van de oprijplaten op de achterklep. De tongrand moet naar beneden gericht zijn (zie Montage) en volledig contact maken met de achterklep van de truck. Bevestig de veiligheidsketting (niet meegeleverd) op elke oprit omhoog in de binnenkant van de laadbak; bevestig ze allemaal aan een veilig bevestigingspunt op het vrachtwagenchassis.
3. Trek de oprijplaten naar achteren totdat de kettingen strak staan. Het gehele tonggedeelte van de oprijplaten moet op de achterklep passen; zo niet, pas dan de veiligheidskettingen dienovereenkomstig aan of kortere kettingen moeten worden gebruikt.

Wiel ATV laden en lossen

WAARSCHUWING

• Deze oprijplaten zijn bedoeld voor gebruik met tweetielige crossmotoren en vierwielige ATV's

alleen. Gebruik deze oprijplaten niet voor het laden/lossen van driewielige voertuigen.

Gebruik deze opritten niet voor het laden of lossen van voertuigen die breder zijn dan de oprit. Gebruik deze oprijplaten niet om een voertuig te laden of te lossen dat spullen vervoert.

• Gebruik deze oprijplaten niet als de achterklep van het voertuig dat wordt geladen of gelost zich bevindt hoger dan de helft van de lengte van elke oprit.

WAARSCHUWING! OM ERNSTIG LETSEL TE VOORKOMEN: Terwijl u op een ATV rijdt

Laden of lossen is gevaarlijk en mag niet worden geprobeerd.

WAARSCHUWING! Let op dynamisch laden!

Plotselinge beweging van de last kan kortstondig overbelasting veroorzaken, waardoor de oprijplaten defect raken.

WAARSCHUWING! OM ERNSTIG LETSEL TE VOORKOMEN: Alle personen die niet betrokken zijn bij de

procedure moeten uit de buurt van de opritten en de vrachtwagen blijven. Zorg ervoor dat er geen huisdieren in de buurt zijn.

Laden met behulp van een lier (niet inbegrepen)

1. De lier en bevestigingspunten moeten allemaal de juiste capaciteit hebben

om de ATV veilig de hellingen op te trekken.

1. Installatie van op een ATV gemonteerde lier: Wikkel de kabel van de lier af en bevestig deze aan een

veilige montagelocatie op de vrachtwagen, op dezelfde hoogte als de lier, nadat

de ATV is geladen.

1. Opstelling van op een vrachtwagen gemonteerde lier: Bevestig de kabel aan de onderkant van de voorkant van het frame van de lier.
2. Terwijl u de lier bedient, gaat u achteren en aan de zijkant van de ATV staan, met de

voertuig tussen u en de lierkabel.

1. Bedien de lier om de ATV langzaam op het voertuig te laden.

Lossen

WAARSCHUWING! OM ERNSTIG LETSEL TE VOORKOMEN:

Rijden op een ATV tijdens het lossen is gevaarlijk en mag niet worden geprobeerd.

1. Laat een assistent de oprijplaten controleren op slippen op de achterklep.
2. Plaats de oprijplaten op de laadvloer zoals uitgelegd onder bediening. Verwijder alle spanbanden en zet de uitrusting van de ATV vast.

WAARSCHUWING! OM ERNSTIG LETSEL TE VOORKOMEN:

Zorg ervoor dat de ATV met 4 wielen gecentreerd op de hellingen staat.

1. Terwijl u van de ATV af blijft, start u de motor, schakelt u de parkeerrem uit en zet u de transmissie in de achteruit en zorg ervoor dat de wielen in een rechte lijn staan met de opritten. Terwijl u de rem vasthoudt, gaat u voor de ATV staan.
2. Laat de rem los en duw de ATV om hem de hellingen af te laten rijden. Laat de ATV op natuurlijke wijze naar beneden rollen, probeer hem niet te sturen of te remmen. Als hij stopt terwijl hij op de hellingen staat, geef dan zachtjes gas om hem achteruit van de hellingen af te rijden.

Fietsen op twee wielen laden

1. Probeer niet een crossmotor of andere motorfiets met twee wielen alleen te laden. Heb een gekwalificeerde volwassene als hulp.
2. Lijn de tweewielige fiets uit met een van de oprijplaten.
3. Als een persoon de fiets langzaam de helling op duwt, moet er een helper aanwezig zijn op de laadvloer van het trekkende voertuig, zowel om te geleiden als om te remmen als dat nodig is om de fiets te stoppen terwijl deze op de oprit staat. Laat een persoon een hand op de fiets hebben en de handrem gebruiken voor de veiligheid.
4. Zodra de persoon in de laadbak het stuur vasthoudt, brengt u de handrem aan en stabiliseert u de fiets terwijl de andere persoon achter de fiets gaat (aan de ene kant) en deze duwt—helemaal in de laadbak van de vrachtwagen.

OPMERKING: Hoewel de meeste crossmotoren licht genoeg zijn om veilig met twee personen te laden, kan een derde persoon het werk gemakkelijker en veiliger maken.

1. Zodra de fiets veilig is geladen, zet u deze vast met vier spanbanden (niet meegeleverd), een aan elke kant van de voorkant en een aan elke kant aan de achterkant van de fiets.

Uitladen van tweewielige fietsen

1. Plaats de oprit tegen de achterklep van de vrachtwagen, achter de achterband van de fiets en bevestig de veiligheidsketting aan de vrachtwagenlaadvloer.
2. Verwijder de spanbanden (niet meegeleverd).

4. Analyse van veelvoorkomende fouten

fout fenomeen	oorzaak van falen	oplossing
De ladder vermorming	Het werkelijkke laadgewicht overschrijdt het maximum productlading	Het werkelijkke laadgewicht overschrijdt het maximum nicht productlading

Toepassingsmogelijkheden

Bouw toegang voor ATV, UTV, motorfiets, grasmaaier en ander materieel op wielen om op aanhangwagens of vrachtwagens te rijden
