MANUALE UTENTE UT-6806 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

MANUALE D'USO DELLA RAMPA

MODELLO: NY6076/NY6073/NY6075/UT-6806

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi. "Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti trarre dall'acquistare determinati strumenti con noi rispetto ai principali marchi più importanti e non significa necessariamente coprire tutte le categorie di strumenti offerti da noi. Ti ricordiamo di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai migliori marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

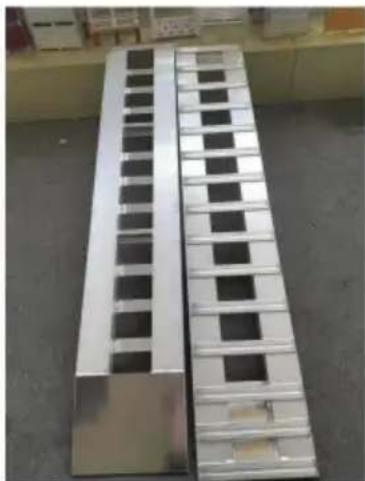

RAMPA

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitate a contattarci:

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

Queste sono le istruzioni originali, leggere attentamente tutte le istruzioni del manuale prima dell'uso. VEVOR si riserva una chiara interpretazione del nostro manuale d'uso. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Ti preghiamo di perdonarci se non ti informeremo più se sono presenti aggiornamenti tecnologici o software sul nostro prodotto.

Leggere attentamente le istruzioni prima di utilizzare il dispositivo

ÿCatalogareÿ

1. Parametri tecnici
2. Precauzioni di sicurezza
3. Salva queste istruzioni
4. Analisi dei guasti comuni

1. Parametri tecnici

Modello	NY6076	NY6073	NY6075	UT-6806
Carico massimoCuscinetto (libbre/pz)	5000	3000	3000	1500
Quantità (Pz)	2	2	2	1
Taglia del prodotto(mm/pz)	2745*380*82 1830*380*63 2400*380*72 2160*1375*39
Peso netto(Kg/Pz)	25.2	11.2	18.2	18.2

2. Precauzioni di sicurezza

Leggere TUTTE LE INFORMAZIONI IMPORTANTI SULLA SICUREZZA sezione all'inizio di questo manuale, incluso tutto il testo sotto i sottotitoli dello stesso prima di configurarlo o utilizzarlo Prodotto.

AVVERTIMENTO

PER PREVENIRE LESIONI GRAVI:

Prima di caricare o scaricare, spegnere il motore del veicolo e innestare la marcia

o parcheggiare, inserire il freno di emergenza e bloccarne le ruote. Assicurati che le rampe siano puliti e asciutti prima del carico o dello scarico.

Le istruzioni sono le seguenti:

1. Il bullone deve essere inserito e serrato a mano attraverso la cerniera della canna.

2. La superficie della rampa deve essere asciutta, pulita e priva di olio o grasso.

3. Parcheggiare il veicolo o il rimorchio su un terreno piano e solido, accertandosi che il veicolo sia PARCHEGGIATO freno di emergenza/stazionamento inserito e motore spento.

4. Posizionare le rampe sul portellone posteriore o sul rimorchio per adattarle al passo del veicolo di carico.
5. Assicurarsi che la piastra o le dita della rampa siano saldamente in posizione.
6. Installare e fissare le cinghie di sicurezza. Un'illustrazione di come fissare le cinghie di sicurezza è la seguente: (Applicabile solo ai modelli UT-6806)

1. Collegare SEMPRE la(e) cinghia(e) di sicurezza. Assicurarsi che il cinturino sia regolato correttamente lunghezza per evitare contraccolpi della rampa di carico.
2. Assicurarsi che la cinghia di sicurezza non consenta il movimento all'indietro della rampa di carico.

Utilizzo della moto:

1. Non guidare MAI una motocicletta o qualsiasi altra attrezzatura motorizzata su o giù. a rampa di carico a guida singola.
2. Spingere lentamente la macchina sulle rampe ASSICURARSI CHE I PNEUMATICI SIANO CENTRATI SEMPRE SULLA RAMPA. (Si consigliano due o più persone adulte

caricamento)

1. 1L'accelerazione deve essere lenta, controllata e costante. L'operatore deve mantenere sempre il controllo del macchinario durante le operazioni di carico e scarico.
2. Utilizzare il freno secondo necessità per controllare la velocità durante lo scarico. Improvviso o frenate o accelerazioni irregolari causeranno l'allontanamento delle rampe dal portellone o rimorchio o addirittura rompere la rampa.

Utilizzo dell'ATV:

1. Avere sempre un secondo adulto da affiancare al ciclista durante il carico.

2. Guidare lentamente la macchina sulle rampe ASSICURARSI CHE I PNEUMATICI SIANO CENTRATI SEMPRE SULLA RAMPA.

3. L'accelerazione deve essere lenta, controllata e costante. L'operatore deve rimanere sempre sotto controllo dei macchinari durante le operazioni di carico e scarico.

4. Utilizzare il freno secondo necessità per controllare la velocità durante lo scarico. Improvviso o frenate o accelerazioni irregolari causeranno l'allontanamento delle rampe dal portellone o rimorchio o addirittura rompere la rampa.

ATTENZIONE – NON SUPERARE MAI LA CAPACITÀ DI CARICO MASSIMA DEL RAMPE. UTILIZZARE A PROPRIO RISCHIO.

La mancata osservanza di queste procedure può provocare danni ai macchinari, lesioni o morte. Il venditore non è responsabile per uso improprio o danni subiti durante l'uso delle rampe.

3. Salva queste istruzioni

1. Le rampe saranno posizionate sul portellone posteriore ed entrambe dovranno essere asciutte e pulite. Controllare e serrare eventuali componenti allentati.
2. Posizionare la linguetta (labbro angolato) delle rampe sul portellone. Il bordo della lingua deve rivolto verso il basso (vedere Montaggio) e toccare completamente il portellone posteriore del camion. Estendi la sicurezza Catena (non inclusa) su ciascuna rampa verso l'interno del pianale del camion; collega ciascuna Catena di sicurezza a un punto di attacco sicuro sul telaio del camion.
3. Tirare indietro le rampe di carico finché le catene non sono tese. L'intera porzione della lingua delle rampe devono adattarsi al portellone; in caso contrario, regolare di conseguenza le catene di sicurezza oppure è necessario utilizzare catene più corte.

Carico e scarico dell'ATV su ruote

AVVERTIMENTO

- Queste rampe sono destinate all'uso con moto da cross a 2 ruote e ATV a 4 ruote

soltanto. Non utilizzare queste rampe per caricare/scaricare veicoli a 3 ruote. • Non

utilizzare queste rampe per caricare o scaricare veicoli più larghi della rampa. • Non utilizzare queste rampe per caricare o scaricare veicoli che trasportano attrezzi rack.

- Non utilizzare queste rampe se il portellone posteriore del veicolo in fase di carico o scarico è superiore alla metà della lunghezza di ciascuna rampa.

AVVERTIMENTO! PER PREVENIRE GRAVI LESIONI: Guidare un ATV durante la guida caricare o scaricare è pericoloso e non deve essere tentato.

AVVERTIMENTO! Fai attenzione al caricamento dinamico!

Il movimento improvviso del carico può creare brevemente un carico eccessivo causando il cedimento delle rampe.

AVVERTIMENTO! PER EVITARE LESIONI GRAVI: Tutte le persone non coinvolte nella

il processo deve stare lontano dalle rampe e dal camion. Assicurati che non ci siano animali nelle vicinanze.

Caricamento tramite verricello (non incluso)

1. Il verricello e i punti di connessione di montaggio devono tutti avere una capacità adeguata per trainare l'ATV sulle rampe in sicurezza.
2. Installazione del verricello montato sull'ATV: svolgere il cavo dal verricello e collegarlo a posizione di montaggio sicura sul camion, alla stessa altezza in cui verrà posizionato il verricello l'ATV è stato caricato.
3. Configurazione del verricello montato su camion: collegare il cavo alla parte anteriore inferiore del telaio.
4. Mentre aziona il verricello, posizionati indietro e di lato rispetto all'ATV, con il veicolo tra te e il cavo del verricello.
5. Aziona il verricello per caricare lentamente l'ATV sul veicolo.

Scarico

AVVERTIMENTO! PER PREVENIRE GRAVI

LESIONI: Guidare un ATV durante lo scarico è pericoloso e non dovrebbe esserlo tentata.

1. Chiedere a un assistente di monitorare lo slittamento delle linguette della rampa sul portellone posteriore.
2. Installare le rampe sul pianale del camion come spiegato durante il funzionamento. Rimuovere tutta la cravatta cinghie di fissaggio e fissaggio dell'attrezzatura dell'ATV.

AVVERTIMENTO! PER PREVENIRE GRAVI

LESIONI: assicurati che l'ATV a 4 ruote sia centrato sulle rampe.

1. Restando lontani dall'ATV, avvia il motore, disinnesta il freno di stazionamento e inserisci il freno innestare la retromarcia e assicurarsi che le ruote siano in linea retta con il rampe. Tenendo premuto il freno, posizionati davanti all'ATV.
2. Rilascia il freno e spingi l'ATV per farlo scendere dalle rampe. Permettere affinché l'ATV si sposti in modo naturale, non tentare di sterzare o di azionare i freni. Se lo si ferma sulle rampe, dargli delicatamente l'acceleratore per farla scendere dalle rampe.

Caricamento bici a 2 ruote

1. Non tentare di caricare da solo una bici da cross o un'altra moto a due ruote. Avere un assistenza qualificata per adulti.
2. Allinea la bicicletta a 2 ruote con una delle rampe.
3. Con una persona che spinge lentamente la bici lungo la rampa, dovrebbe esserci un aiutante pianale del veicolo trainante sia per guidare che per azionare il freno, se necessario fermare la bici mentre è sulla rampa. Avere una persona con una mano sulla bicicletta freno a mano per sicurezza.
4. Una volta che la persona all'interno del pianale del camion ha afferrato le maniglie, applicare le frena e stabilizza la bici mentre l'altra persona si muove dietro la bici (ma vai a un lato) e lo spinge fino in fondo nel pianale del camion.

NOTA: mentre la maggior parte delle bici da cross sono abbastanza leggere da poter essere caricate in sicurezza da due persone, una terza persona può rendere il lavoro più semplice e sicuro.

1. Una volta caricata la bicicletta in modo sicuro, fissarla con quattro cinghie di fissaggio (non incluse), una su ciascun lato della parte anteriore e una su ciascun lato della parte posteriore della bicicletta.

Scarico bici a 2 ruote

1. Posizionare la rampa contro il portellone del camion dietro la ruota posteriore della bicicletta e fissare la catena di sicurezza al pianale del camion.
2. Rimuovere le cinghie di fissaggio (non incluse).

4. Analisi dei guasti comuni

fenomeno di colpa	causa del guasto	soluzione
La scala a pioli deformazione	Il peso effettivo del carico supera il massimocarico del prodotto	Il peso effettivo del carico non supera il massimocarico del prodotto

Campo di applicazione

Costruisci l'accesso per ATV, UTV, motociclette, tosaerba e altre attrezzature su ruote per guidare su rimorchi o camion

Produttore: Shanghaimuxinmuyeyouxiangongsi

Indirizzo: Shuangchenglu 803nong11hao1602A-1609shi, baoshanqu, shanghai 200000 NC.

Importato negli Stati Uniti: Sanven Technology Ltd.

Magonza Landstr.69, 60329 Francoforte sul Meno.
