Marca	Vevor
Modello	6601
Tipo di prodotto	Supporto per tosaerba montato in piedi
Capacità di carico per fessura	22 lb (circa 10 kg)
Numero di fessure	2
Altezza totale del prodotto	770 ± 10 mm
Materiale principale	Acciaio
Tipo di montaggio	Montato in piedi su rimorchio
Componenti inclusi	Pali di bloccaggio superiore e inferiore, pali di compressione superiore e inferiore, bulloni M10x30 (4), bulloni M10x75 (4), dadi M10 (4), bulloni M6x60 (4), dadi M6 (4), serrature a codice (2), manuale d'uso
Serratura a codice	Sì, codice regolabile (codice di fabbrica 0-0-0)
Manutenzione e pulizia	Controllare il serraggio delle viti ogni 2 mesi; ridipingere le zone scrostate per evitare la ruggine
Sicurezza	Indossare occhiali di sicurezza; controllare la posizione dei tubi dei freni e del cablaggio prima di forare; non sovraccaricare
Garanzia	Garanzia elettronica tramite www.vevor.com/support
Assistenza tecnica	Disponibile su www.vevor.com/support

Domande frequenti - 6601 Vevor

Come assemblare il supporto per tosaerba Vevor 6601?

L'assemblaggio si effettua fissando i pali di bloccaggio e di compressione con i bulloni M6x60 forniti. Seguire i passaggi del manuale: assemblare prima il supporto, poi montarlo sul rimorchio con i bulloni M10x30 o M10x75.

Come montare il supporto sul mio rimorchio?

Praticare dei fori nel rimorchio dopo aver verificato la posizione dei tubi dei freni e del cablaggio. Utilizzare i bulloni M10x30 o M10x75 a seconda dello spessore del rimorchio. Il materiale di fissaggio per il rimorchio non è incluso, procurarsi bulloni adatti.

Qual è la capacità di carico massima del supporto?

Ogni fessura supporta fino a 22 lb (circa 10 kg). Non superare questo carico per evitare il rischio di danni o lesioni.

Come cambiare il codice della serratura a codice?

Tirare l'ansa verso l'alto, ruotarla di 90° in senso antiorario e premere a fondo. Girare i quadranti per impostare il codice, quindi rimettere il lucchetto. Il codice di fabbrica è 0-0-0.

Quali strumenti sono necessari per l'installazione?

Avrete bisogno di un trapano, di punte adatte, di una chiave a rullino o di una chiave Allen a seconda dei bulloni. I bulloni e i dadi sono forniti, ma il materiale di fissaggio al rimorchio (viti, dadi, rondelle) deve essere acquistato separatamente.

Posso usare questo supporto per altre attrezzature oltre al tosaerba?

Il supporto è progettato per sostenere un tosaerba. Può essere utilizzato per altri oggetti entro i limiti della capacità di carico, ma assicurarsi che la forma e il peso siano adatti alle fessure.

Come mantenere il supporto per evitare la ruggine?

Controllare regolarmente il serraggio delle viti ogni due mesi. Se la vernice si scrosta, ridipingere rapidamente le aree interessate per prevenire la ruggine. Conservare il supporto in un luogo asciutto.

Dove posso trovare pezzi di ricambio per questo modello?

Contattare l'assistenza tecnica Vevor tramite www.vevor.com/support per ottenere pezzi di ricambio. I bulloni e le serrature sono pezzi standard.

Il supporto è compatibile con tutti i rimorchi?

Il supporto è progettato per essere montato su un rimorchio, ma la compatibilità dipende dallo spazio disponibile e dalla struttura. Verificare le dimensioni e forare con cautela evitando tubi e cavi.

Ci sono importanti istruzioni di sicurezza da seguire?

Indossare sempre occhiali di sicurezza. Prima di forare, individuare i tubi dei freni e il cablaggio sotto il rimorchio. Non sovraccaricare il supporto. L'installatore è responsabile per eventuali danni causati durante l'installazione.

MANUALE UTENTE 6601 Vevor

Supporto tecnico e certificato di garanzia elettronica www.vevor.com/support

PORTA-TRIMMER

MODELLO: 6601

Continuiamo a impegnarci per fornirvi strumenti a prezzi competitivi.

"Risparmia la metà", "Metà prezzo" o qualsiasi altra espressione simile da noi utilizzata rappresenta solo una stima del risparmio che potresti ottenere acquistando determinati utensili con noi rispetto ai principali marchi principali e non necessariamente intende coprire tutte le categorie di utensili da noi offerti. Ti ricordiamo cortesemente di verificare attentamente quando effettui un ordine con noi se stai effettivamente risparmiando la metà rispetto ai principali marchi principali.

VEVOR®

TOUGH TOOLS, HALF PRICE

PORTA-TRIMMER

MODELLO: 6601

HAI BISOGNO DI AIUTO? CONTATTACI!

Hai domande sul prodotto? Hai bisogno di supporto tecnico? Non esitare a contattarci: Supporto

tecnico e certificato di garanzia elettronica www.vevor.com/support

Questa è l'istruzione originale, si prega di leggere attentamente tutte le istruzioni del manuale prima di utilizzare. VEVOR si riserva una chiara interpretazione del nostro manuale utente. L'aspetto del prodotto sarà soggetto al prodotto ricevuto. Vi preghiamo di perdonarci se non vi informeremo di nuovo se ci sono aggiornamenti tecnologici o software sul nostro prodotto.

ISTRUZIONI DI SICUREZZA

1. Indossare sempre occhiali protettivi quando si utilizzano utensili elettrici.
2. Controllare sotto il rimorchio e/o il parafango la posizione delle linee dei freni e cablaggio elettrico ecc., prima di praticare fori. Eventuali danni al rimorchio

durante l'installazione è di esclusiva responsabilità dell'installatore.

1. A causa dei diversi modi in cui vengono costruiti i rimorchi, l'hardware necessario per il fissaggio del portapacchi non è incluso e deve essere fornito dall'utente.

2. Preparare autonomamente gli strumenti necessari per l'installazione.

MODELLO E PARAMETRI

Modello	6601
Tipo di montaggio	In piedi montato
Fessura	2
Capacità di carico massima	22 libbre/slot
Altezza totale del prodotto	770±10mm

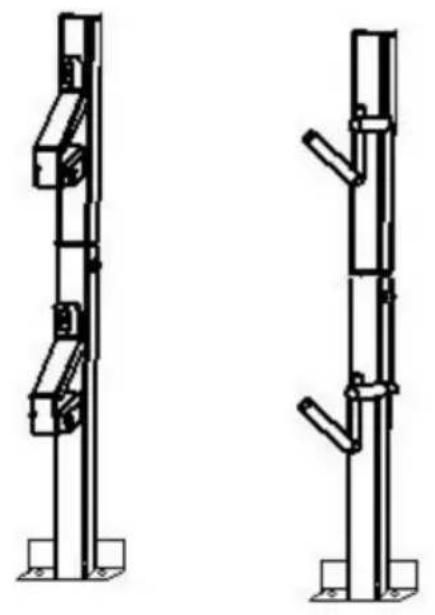

SCHEMA DELLA STRUTTURA

1. Blocco del palo verso il basso1. Blocco del palo verso l'a

COMPONENTI

NO.	Immagine	Nome	Quantità
1		Palo di bloccaggio in alto	1
2		Palo di bloccaggio - Giù	1
3		Palo di compressione verso l'alto	1
4		Palo di compressione - Giù	1
5		Bulloni (M10*30)	4
6		Bulloni (M10*75)	4
7		Dado (M10)	4
8		Bulloni (M6*60)	4
9		Dado (M6)	4
10		Serratura codificata	2
11		Manuale d'uso	1

MONTAGGIO E UTILIZZO

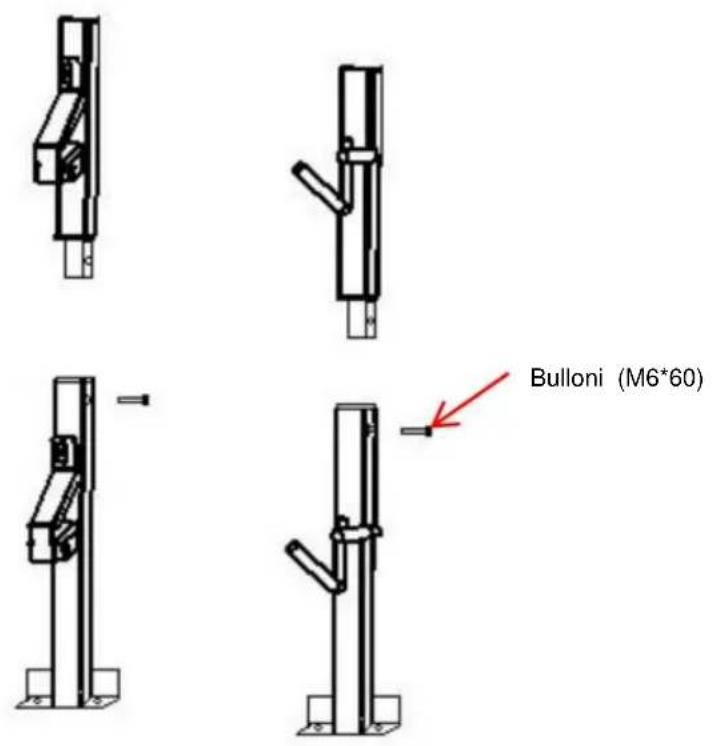

Fase 1: assemblaggio della staffa.

Bulloni (M6*60)

Fase 2: Montaggio sul rimorchio.

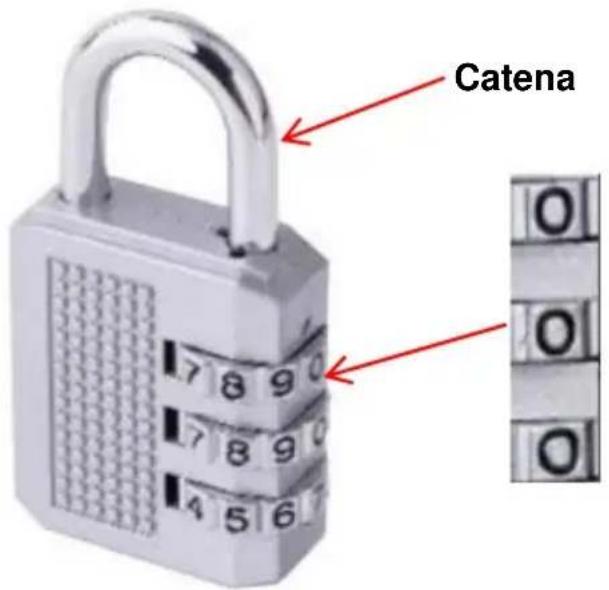

serratura si apre al numero originale 0-0-0, allineato con la linea di indicazione. (Anche se i quadranti possono essere posizionati su numeri diversi.)

Per impostare la tua combinazione personale, segui questi passaggi: 1.

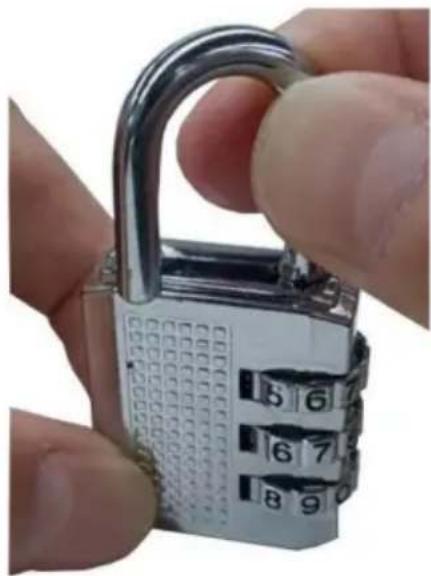

Tira verso l'alto la maniglia per aprire il lucchetto.

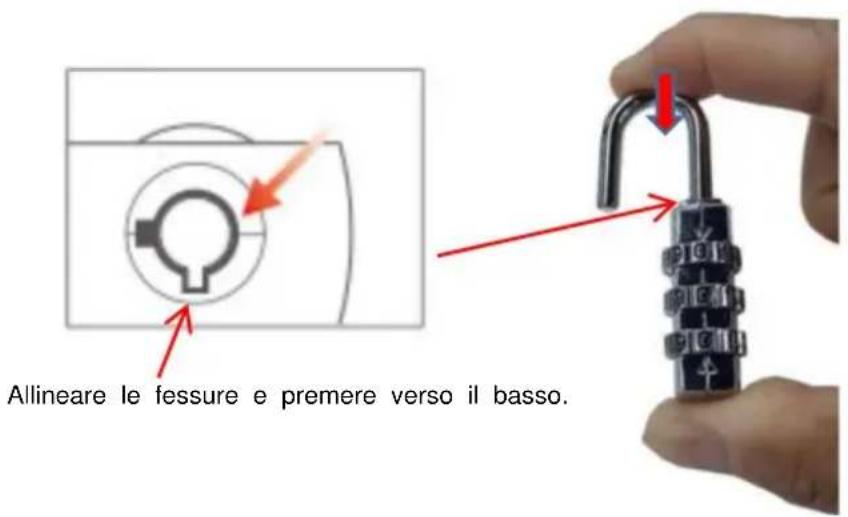

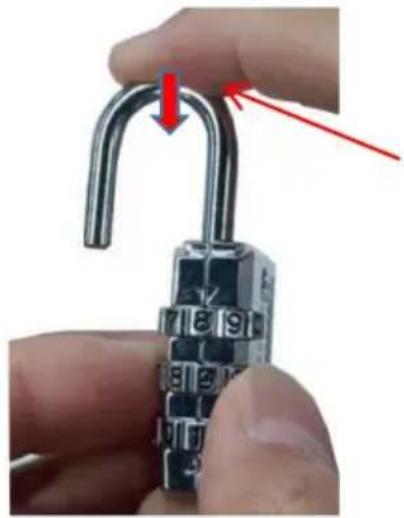

1. Ruotare la maniglia di 90° in senso antiorario e premere fino in fondo.

(Nota: continuare a premere finché la password non viene modificata.)

1. Impostare la propria combinazione ruotando le manopole.

Continuare a premere finché la password non viene modificata.

1. Rigirare la maniglia come di consueto. Quindi l'impostazione è completata.

1. Non sovraccaricare.
2. Controllare e confermare se le viti sono allentate ogni due mesi.
3. Se una parte della vernice è rotta, si prega di riparare la vernice il prima possibile possibile prevenire la ruggine.
