Varumärke	Vevor
Modell	6601
Produkttyp	Stående gräsklipparställ
Lastkapacitet per fack	22 lb (cirka 10 kg)
Antal fack	2
Total produkt höjd	770 ± 10 mm
Huvudmaterial	Stål
Monteringstyp	Stående montering på släpvagn
Ingående komponenter	Låsstolpar övre och nedre, tryckstolpar övre och nedre, bult M10x30 (4), bult M10x75 (4), mutter M10 (4), bult M6x60 (4), mutter M6 (4), kodlås (2), användarmanual
Kodlås	Ja, justerbar kod (fabrikskod 0-0-0)
Underhåll och rengöring	Kontrollera skruvarnas åtdragning varannan månad; måla om flagnande områden för att förhindra rost
Säkerhet	Använd skyddsglasögon; kontrollera placeringen av bromsledningar och kablar före borrning; överbelasta inte
Garanti	Elektronisk garanti via www.vevor.com/support
Teknisk support	Tillgänglig på www.vevor.com/support

Vanliga frågor - 6601 Vevor

Hur monterar man Vevor 6601 gräsklipparstället?

Monteringen görs genom att fästa lås- och tryckstolparna med de medföljande M6x60 bultarna. Följ stegen i manualen: montera först stället, sedan montera det på släpvagnen med M10x30 eller M10x75 bultar.

Hur monterar jag stället på min släpvagn?

Borra hål i släpvagnen efter att ha kontrollerat placeringen av bromsledningar och kablar. Använd M10x30 eller M10x75 bultar beroende på släpvagnens tjocklek. Fästelement för släpvagnen ingår inte, anskaffa lämpliga bultar.

Vad är den maximala lastkapaciteten för stället?

Varje fack klarar upp till 22 lb (cirka 10 kg). Överskrid inte denna last för att undvika risk för skada eller personskada.

Hur ändrar man koden på kodlåset?

Dra handtaget uppåt, vrid det 90° moturs och tryck in helt. Vrid rattarna för att ställa in din kod, sätt sedan tillbaka bygeln. Fabrikskoden är 0-0-0.

Vilka verktyg behövs för installationen?

Du behöver en borrmaskin, lämpliga borr, en skiftnyckel eller insexnyckel beroende på bultarna. Bultar och muttrar medföljer, men fästelement för släpvagnen (skruvar, muttrar, brickor) måste köpas separat.

Kan jag använda detta ställ för annan utrustning än en gräsklippare?

Stället är utformat för att bära en gräsklippare. Det kan användas för andra föremål inom lastkapacitetsgränsen, men se till att formen och vikten är lämpliga för facken.

Hur underhåller jag stället för att undvika rost?

Kontrollera regelbundet skruvarnas åtdragning varannan månad. Om färgen flagnar, måla om de drabbade områdena snabbt för att förhindra rost. Förvara stället på en torr plats.

Var kan jag hitta reservdelar till denna modell?

Kontakta Vevors tekniska support via www.vevor.com/support för att få reservdelar. Bultar och lås är standarddelar.

Är stället kompatibelt med alla släpvagnar?

Stället är utformat för montering på en släpvagn, men kompatibiliteten beror på tillgängligt utrymme och struktur. Kontrollera mått och borra försiktigt och undvik ledningar och kablar.

Finns det viktiga säkerhetsinstruktioner att följa?

Använd alltid skyddsglasögon. Innan borrning, lokalisera bromsledningar och kablar under släpvagnen. Överbelasta inte stället. Installatören är ansvarig för skador som orsakas under installationen.

BRUKSANVISNING 6601 Vevor

Teknisk support och e-garanticertifikat www.vevor.com/support

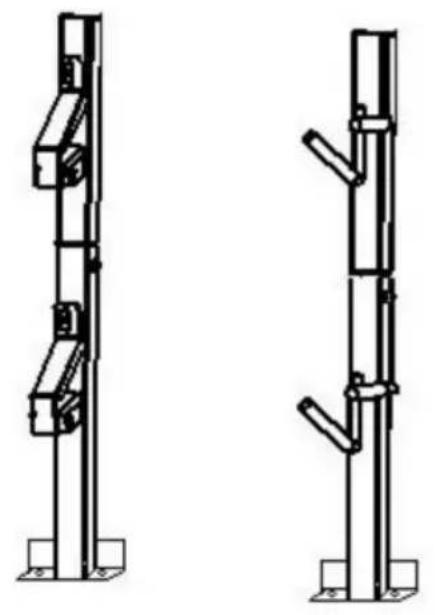

TRIMMERSTÄLL

MODELL: 6601

Vi fortsätter att vara engagerade i att ge dig verktyg till konkurrenskraftiga priser. "Spara halva", "halva priset" eller andra liknande uttryck som används av oss representerar bara en uppskattning av besparingar du kan dra nytta av att köpa vissa verktyg hos oss jämfört med de stora toppmärkena och doser behöver inte nödvändigtvis täcka alla kategorier av verktyg som erbjuds av oss. Du påminns vänligen om att noggrant kontrollera när du gör en beställning hos oss om du faktiskt sparar hälften i jämförelse med de främsta stora varumärkena.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRIMMERSTÄLL

MODELL: 6601

BEHÖVER HJÄLP? KONTAKTA OSS!

Har du produktfrågor? Behöver du teknisk support? Kontakta oss gärna: Teknisk support och e-

garanticertifikat www.vevor.com/support

Detta är den ursprungliga instruktionen, läs alla instruktioner noggrant innan du använder den. VEVOR reserverar sig för en tydlig tolkning av vår användarmanual. Utseendet på produkten är beroende av den produkt du fått. Ursäkta oss att vi inte kommer att informera dig igen om det finns någon teknik eller mjukvaruuppdateringar på vår produkt.

SÄKERHETSINSTRUKTIONER

1. Bär alltid skyddsglasögon när du använder elverktyg.

2. Kontrollera under släpet och/eller stänkskärmen för placering av bromsledningar och elektriska ledningar etc. innan du borrar några hål. Eventuella skador på släpet under installationen är installatörens eget ansvar.

3. På grund av de många olika sätt som släpvagnar är byggda krävs hårdvaran för att fästa stativet ingår inte och måste tillhandahållas av användaren.

4. Förbered de verktyg som krävs för installationen själv.

MODELL OCH PARAMETRAR

	6601Modell
Monteringstyp	Stående Monterad
Spår	2
Maximal lastkapacitet	22 lbs/fack
Total produkthöjd	770±10 mm

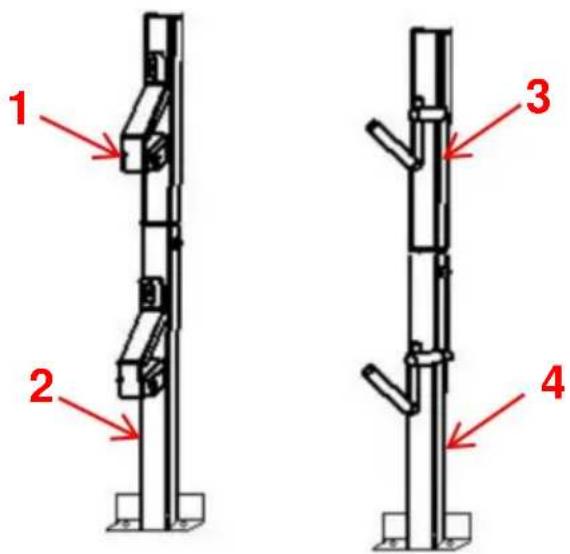

STRUKTURDIAGRAM

1. Låsning Pole- Down1. Låsning av stolpen

4. Kompression Pole- Down3. Kompression

KOMPONENTER

Inga.	Bild	Namn	Antal
1		Låsning Pole-Up	1
2		Låsning Pole- Down	1
3		Kompressionspol- Upp	1
4		Kompression Pole- Down	1
5		Bultar (M10*30)	4
6		Bultar (M10*75)	4
7		Mutter (M10)	4
8		Bultar (M6*60)	4
9		Mutter (M6)	4
10		Kodat lås	2
11		Användarmanual	1

MONTERING OCH ANVÄNDNING

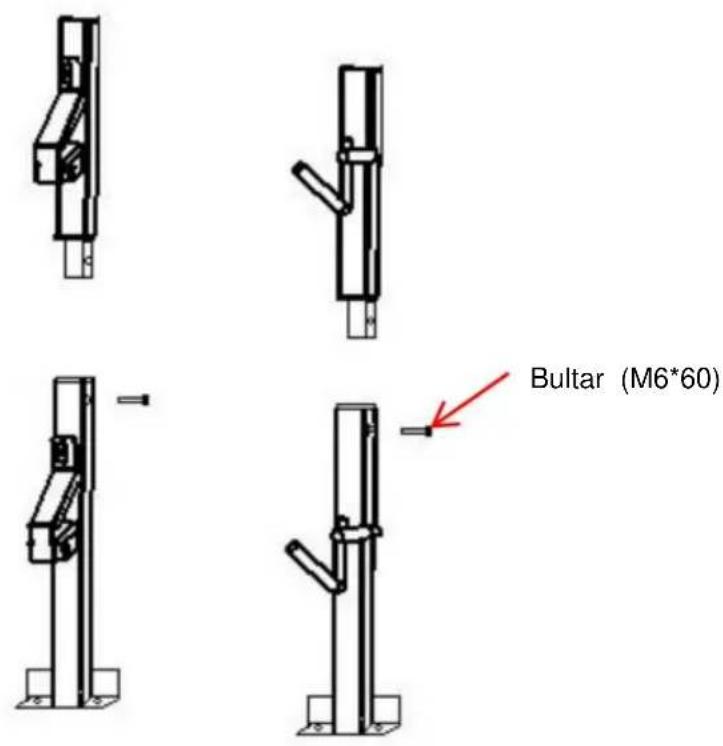

Steg 1: Montera fästet.

Bultar (M6*60)

Steg 2: Montering på släpet.

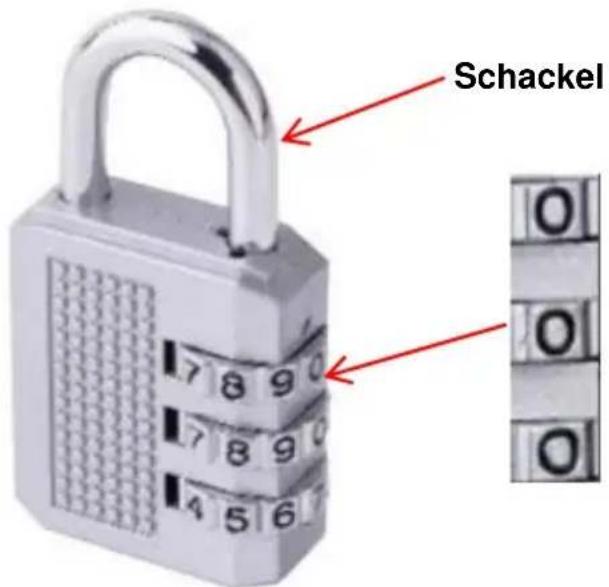

INSTRUKTIONER FÖR DET KODADE LÅSET Låset öppnas vid

det ursprungliga numret 0-0-0, i linje med indikeringslinjen. (Även om rattarna kan vara placerade på olika nummer.)

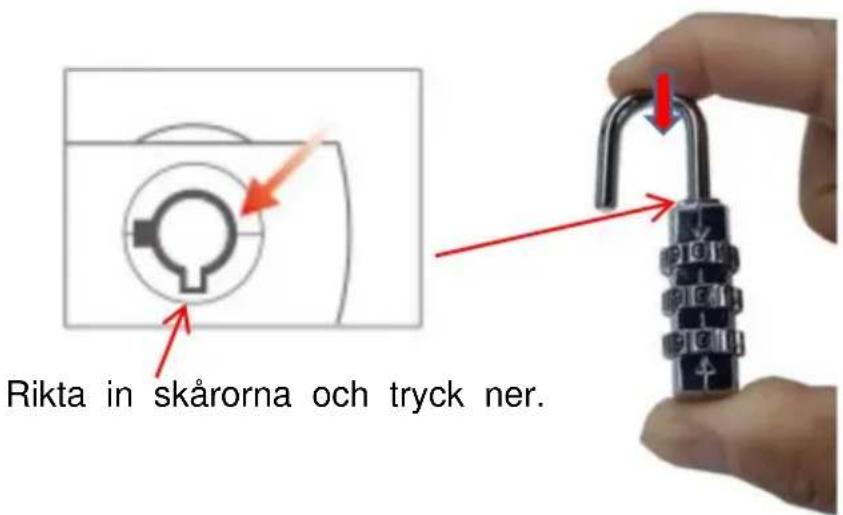

För att ställa in din personliga kombination, följ dessa steg:

1. Dra upp bygeln för att öppna låset.

1. Vrid bygeln 90° moturs och tryck ner hela vägen.

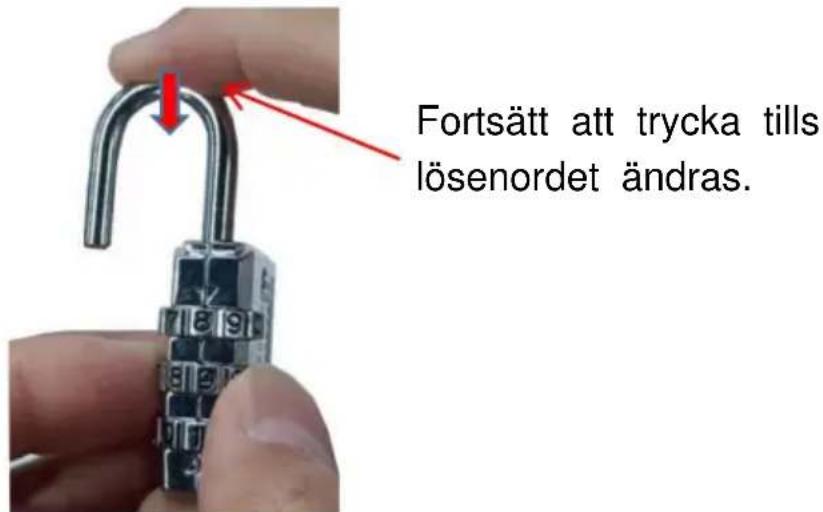

(Obs: Fortsätt trycka tills lösenordet ändras.)

1. Ställ in din egen kombination genom att vrida på rattarna.

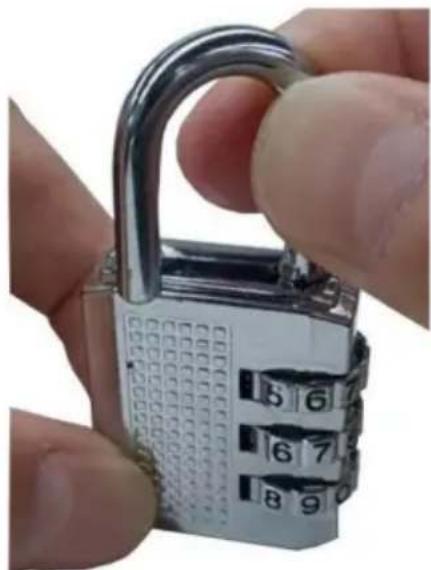

1. Vänd tillbaka bygeln som vanligt. Då är inställningen klar.

1. Överbelasta inte.
2. Kontrollera och bekräfta om skruvarna är lösa varannan månader.
3. Om någon del av färgen är trasig, reparera färgen så snart som möjligt möjligt att förhindra rost.
