Marke	Vevor
Modell	6601
Produkttyp	Stehender Rasenmäherhalter
Tragfähigkeit pro Schlitz	22 lb (ca. 10 kg)
Anzahl der Schlitze	2
Gesamthöhe des Produkts	770 ± 10 mm
Hauptmaterial	Stahl
Montageart	Stehend auf Anhänger montiert
Enthaltene Komponenten	Obere und untere Verriegelungspfosten, obere und untere Kompressionspfosten, Schrauben M10x30 (4), Schrauben M10x75 (4), Muttern M10 (4), Schrauben M6x60 (4), Muttern M6 (4), Zahlenschlösser (2), Bedienungsanleitung
Zahlenschloss	Ja, einstellbarer Code (Werkscode 0-0-0)
Wartung und Reinigung	Überprüfen Sie alle 2 Monate den festen Sitz der Schrauben; streichen Sie abblätternde Stellen neu, um Rost zu vermeiden
Sicherheit	Tragen Sie eine Schutzbrille; überprüfen Sie die Lage der Bremsleitungen und Verkabelung vor dem Bohren; nicht überladen
Garantie	Elektronische Garantie über www.vevor.com/support
Technische Unterstützung	Verfügbar unter www.vevor.com/support

Häufig gestellte Fragen - 6601 Vevor

Wie montiere ich den Vevor 6601 Rasenmäherständer?

Die Montage erfolgt durch Befestigen der Verriegelungs- und Kompressionspfosten mit den beiliegenden M6x60-Schrauben. Befolgen Sie die Schritte im Handbuch: Bauen Sie zuerst die Halterung zusammen, montieren Sie sie dann mit den M10x30- oder M10x75-Schrauben auf dem Anhänger.

Wie montiere ich die Halterung auf meinem Anhänger?

Bohren Sie Löcher in den Anhänger, nachdem Sie die Lage der Bremsleitungen und Verkabelung überprüft haben. Verwenden Sie je nach Dicke des Anhängers die M10x30- oder M10x75-Schrauben. Das Befestigungsmaterial für den Anhänger ist nicht im Lieferumfang enthalten; besorgen Sie sich geeignete Schrauben.

Wie hoch ist die maximale Tragfähigkeit der Halterung?

Jeder Schlitz trägt bis zu 22 lb (ca. 10 kg). Überschreiten Sie diese Last nicht, um Schäden oder Verletzungen zu vermeiden.

Wie ändere ich den Code des Zahlenschlosses?

Ziehen Sie den Bügel nach oben, drehen Sie ihn um 90° gegen den Uhrzeigersinn und drücken Sie ihn vollständig ein. Drehen Sie die Scheiben, um Ihren Code einzustellen, und setzen Sie den Bügel wieder ein. Der Werkscode ist 0-0-0.

Welche Werkzeuge werden für die Installation benötigt?

Sie benötigen eine Bohrmaschine, passende Bohrer und einen Schraubenschlüssel oder Inbusschlüssel, je nach Schrauben. Schrauben und Muttern sind im Lieferumfang enthalten, aber das Befestigungsmaterial für den Anhänger (Schrauben, Muttern, Unterlegscheiben) muss separat gekauft werden.

Kann ich diese Halterung auch für andere Geräte als einen Rasenmäher verwenden?

Die Halterung ist für einen Rasenmäher ausgelegt. Sie kann auch für andere Gegenstände innerhalb der Tragfähigkeit verwendet werden, stellen Sie jedoch sicher, dass Form und Gewicht in die Schlitze passen.

Wie pflege ich die Halterung, um Rost zu vermeiden?

Überprüfen Sie regelmäßig alle zwei Monate den festen Sitz der Schrauben. Wenn die Farbe abblättert, streichen Sie die betroffenen Stellen sofort neu, um Rost zu verhindern. Lagern Sie die Halterung an einem trockenen Ort.

Wo finde ich Ersatzteile für dieses Modell?

Kontaktieren Sie den Vevor-Support unter www.vevor.com/support, um Ersatzteile zu erhalten. Schrauben und Schlösser sind Standardteile.

Ist die Halterung mit allen Anhängern kompatibel?

Die Halterung ist für die Montage auf einem Anhänger ausgelegt, die Kompatibilität hängt jedoch vom verfügbaren Platz und der Struktur ab. Überprüfen Sie die Abmessungen und bohren Sie vorsichtig, um Leitungen und Kabel zu vermeiden.

Gibt es wichtige Sicherheitshinweise zu beachten?

Tragen Sie immer eine Schutzbrille. Vor dem Bohren Leitungen und Verkabelung unter dem Anhänger lokalisieren. Die Halterung nicht überladen. Der Installateur ist für Schäden verantwortlich, die während der Installation entstehen.

BEDIENUNGSANLEITUNG 6601 Vevor

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

TRIMMER-HALTER

MODELL: 6601

Wir sind weiterhin bestrebt, Ihnen Werkzeuge zu wettbewerbsfähigen Preisen anzubieten. „Sparen Sie die Hälfte“, „Halber Preis“ oder andere ähnliche Ausdrücke, die wir verwenden, stellen nur eine Schätzung der Ersparnis dar, die Sie beim Kauf bestimmter Werkzeuge bei uns im Vergleich zu den großen Topmarken erzielen können, und bedeuten nicht unbedingt, dass sie alle von uns angebotenen Werkzeugkategorien abdecken. Wir möchten Sie freundlich daran erinnern, bei Ihrer Bestellung bei uns sorgfältig zu prüfen, ob Sie im Vergleich zu den großen Topmarken tatsächlich die Hälfte sparen.

VEVOR®

TOUGH TOOLS, HALF PRICE

TRIMMER-HALTER

MODELL: 6601

Brauchen Sie Hilfe? Kontaktieren Sie uns!

Haben Sie Fragen zum Produkt? Benötigen Sie technischen Support? Bitte kontaktieren Sie uns:

Technischer Support und E-Garantie-Zertifikat www.vevor.com/support

Dies ist die Originalanleitung. Bitte lesen Sie alle Anweisungen sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. VEVOR behält sich eine klare Auslegung unserer Bedienungsanleitung vor. Das Erscheinungsbild des Produkts richtet sich nach dem Produkt, das Sie erhalten haben. Bitte verzeihen Sie uns, dass wir Sie nicht erneut informieren, wenn es Technologie- oder Software-Updates für unser Produkt gibt.

SICHERHEITSHINWEISE

1. Tragen Sie beim Arbeiten mit Elektrowerkzeugen immer eine Schutzbrille.

2. Überprüfen Sie unter dem Anhänger und/oder Kotflügel, ob sich Bremsleitungen und
   elektrische Leitungen usw., bevor Sie Löcher bohren. Eventuelle Schäden am Anhänger
   während der Installation liegt die alleinige Verantwortung des Installateurs.

3. Aufgrund der vielen verschiedenen Arten, Anhänger zu bauen, ist die erforderliche Hardware zur Befestigung des Gepäckträgers ist nicht im Lieferumfang enthalten und muss vom Anwender bereitgestellt werden.

4. Bereiten Sie die für die Installation erforderlichen Werkzeuge selbst vor.

MODELL UND PARAMETER

Modell	6601
Montagetyp	Stehend montiert
Slot	2
Maximale Tragfähigkeit	22 Pfund / Schlitz
Gesamtprodukthöhe	770 ± 10 mm

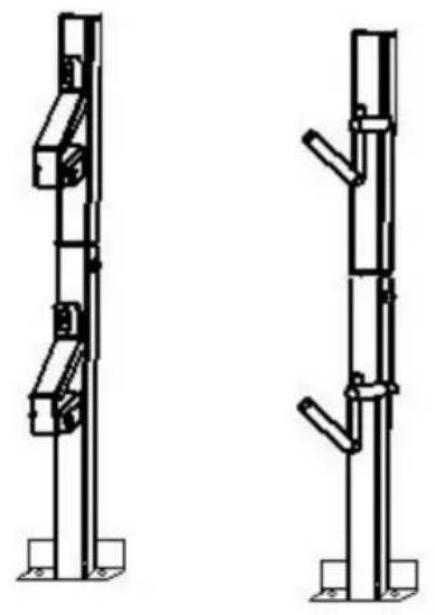

STRUKTURDIAGRAMM

1. Stangenverriegelung - oben 2. Feststellstange - Unten

2. Kompressionsstange – nach oben

3. Kompressionsstange – nach unten

KOMPONENTEN

NEIN.	Bild	Name	Menge
1		Feststellstange - oben	1
2		Feststellstange - unten	1
3		Kompressionsstange - nach oben	1
4		Kompressionsstange - unten	1
5		Schrauben (M10*30)	4
6		Schrauben (M10*75)	4
7		Mutter (M10)	4
8		Schrauben (M6*60)	4
9	[xc8x]	Mutter (M6)	4
10		Codeschloss	2
11		Bedienungsanleitung	1

MONTAGE UND VERWENDUNG

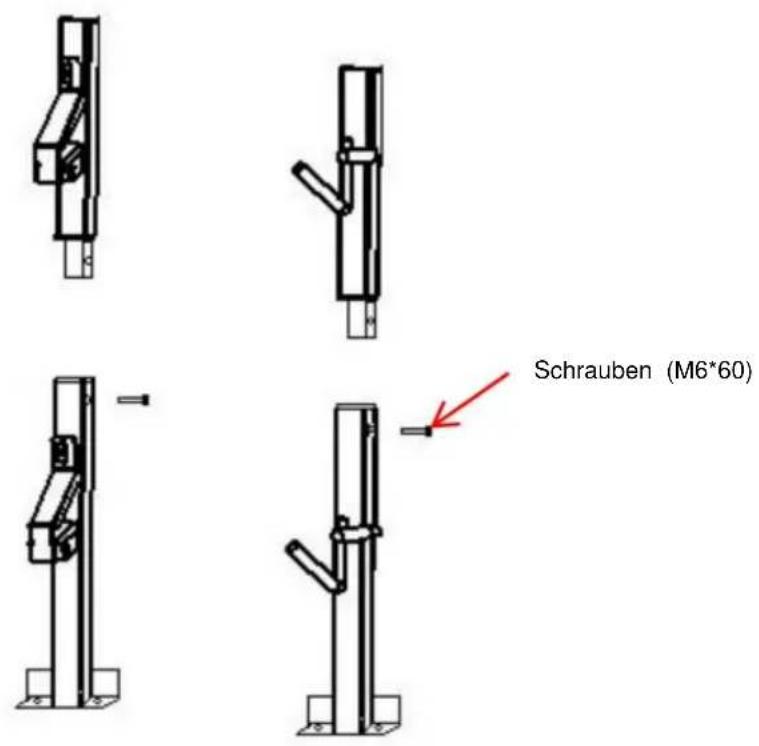

Schritt 1: Montage der Halterung.

Schrauben (M6*60)

Schritt 2: Montage am Anhänger.

Schrauben (M10*30) oder (M10*75)
Nuss

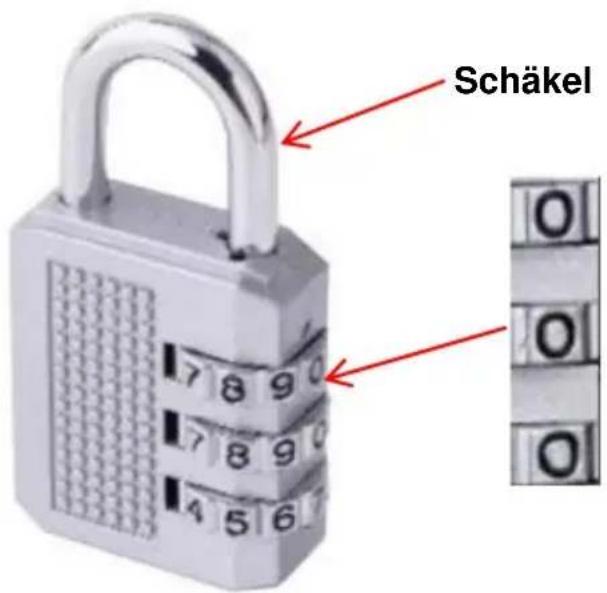

ANLEITUNG FÜR DAS CODIERTE SCHLOSS Das Schloss

wird bei der ursprünglichen Zahl 0-0-0 geöffnet, ausgerichtet auf die Markierungslinie. (Auch wenn die Zifferblätter auf unterschiedlichen Zahlen stehen können.)

Um Ihre persönliche Kombination einzustellen, gehen Sie folgendermaßen vor:

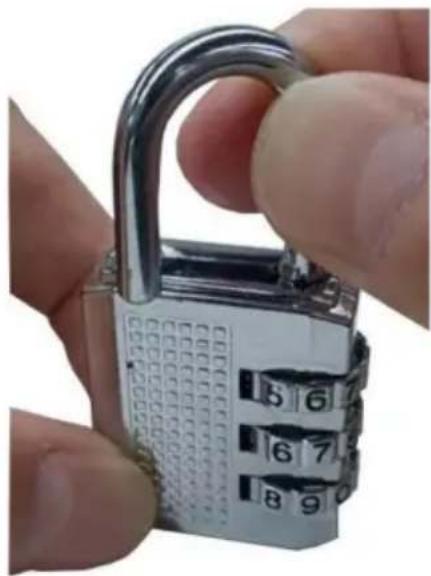

1. Ziehen Sie den Bügel nach oben, um das Schloss zu öffnen.

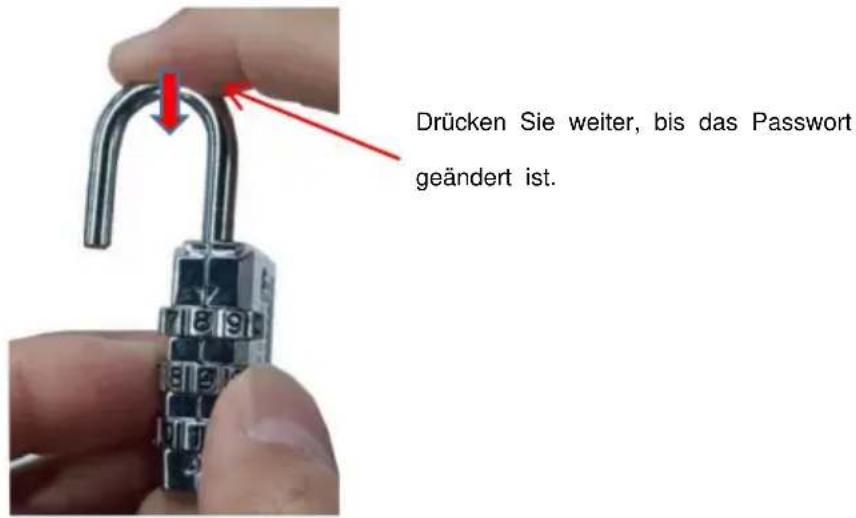

1. Drehen Sie den Schäkel um 90° gegen den Uhrzeigersinn und drücken Sie ihn ganz nach unten.

(Hinweis: Drücken Sie so lange, bis das Passwort geändert ist.)

1. Stellen Sie Ihre eigene Kombination durch Drehen der Währscheiben ein.

1. Drehen Sie den Schäkel wie gewohnt zurück. Damit ist die Einstellung abgeschlossen.

1. Nicht überladen.

2. Bitte überprüfen Sie alle zwei Monate.

3. Wenn ein Teil der Farbe beschädigt ist, reparieren Sie die Farbe bitte so schnell wie möglich möglich, Rost zu verhindern.
