MANUALE UTENTE Blaze Flow Klarstein

Serbatoio di accumulo dell'acqua calda

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 53

Volume di consegna 55

Installazione 55

Fasi di installazione 58

Utilizzo 58

Ricerca e correzione degli errori 60

Diagramma di allacciamento 61

Avviso di smaltimento 62

Produttore e importatore (UK) 62

DATI TECNICI

Numero articolo 10046239
Potenza 5500 W
Sezione del cavo (mm ^2 ) 25
Specifiche dei contatori di energia elettrica	Contatore elettrico digitale 10(40)A
Interruttore differenziale 40 A
Protezione contro il surriscalda-mento	95 C±3 °C
Impostazione massima della tem-peratura	55 °C
Alimentazione 230 V-50 Hz
Tensione nominale 25,0 A
Pressione di esercizio dell'acqua 0,01-0,6 MPa
Grado di impermeabilità IPX4
Pressione nominale 0 MPa

AVVERTENZE DI SICUREZZA

• Lo scaldacqua elettrico deve essere installato da un tecnico specializzato.
• Leggere attentamente questo manuale e prendere confidenza con il funzionamento del prodotto!
• Prima dell'installazione, l'elettricista deve verificare attentamente il circuito e la capacità del contatore elettrico per assicurarsi che siano conformi ai requisiti di questo dispositivo.
• È obbligatorio installare un cavo di messa a terra affidabile. Se non è disponibile un cavo di messa a terra adatto o se non è conforme, il dispositivo non deve essere utilizzato.
• Installare la valvola elettrica di protezione contro le perdite e gli accessori di sicurezza insieme a questo dispositivo.
• Se si installa un interruttore differenziale proprio, spegnere l'interruttore differenziale e chiudere la valvola di ingresso quando non è in uso.
• Se il cablaggio è danneggiato, utilizzare il cavo speciale fornito dalla fabbrica e farlo sostituire da un tecnico specializzato.
• Lo scaldacqua deve essere installato in verticale, collegandolo prima al condotto dell'acqua e poi all'alimentazione elettrica per poterlo testare. Non installare il dispositivo in prossimità di materiali infiammabili o di forti campi magnetici.
• Se la pressione dell'acqua è superiore a 0,6 MPa, è necessario installare una valvola di sicurezza.
• L'afflusso dell'acqua deve essere dotato di un filtro e il soffione e il filtro devono essere puliti regolarmente per rimuovere il calcare e lo sporco.
• Lo scarico dell'acqua non deve essere collegato a una valvola dell'acqua non a norma.
• Se lo scaldacqua si trova in un'area fredda e non viene utilizzato per un periodo di tempo prolungato, è necessario scaricare tutta l'acqua per evitare il congelamento. In presenza di ghiaccio, l'alimentazione non deve essere attivata.
• Se il tubo di installazione è nuovo, pulirlo prima per rimuovere eventuali impurità e poi collegarlo allo scaldacqua.
• Per evitare scottature, prima di fare la doccia verificare la temperatura dell'acqua per assicurarsi che sia adatta alle proprie esigenze.
• Se in inverno non si raggiunge la temperatura desiderata alla massima potenza, è necessario ridurre il flusso d'acqua per aumentare la temperatura.
• Smaltire il materiale di imballaggio e il vecchio dispositivo in conformità alle norme di tutela ambientale.
• Questo dispositivo può essere utilizzato da bambini a partire dai 3 anni di età e da persone con ridotte capacità fisiche, sensoriali o mentali o con mancanza di esperienza e conoscenza, a condizione che abbiano ricevuto supervisione o istruzioni per l'uso dell'apparecchio in modo sicuro e che comprendano i pericoli connessi.
• Tenere sotto controllo i bambini per assicurarsi che non giochi con il dispositivo.
• La pulizia e la manutenzione da parte dell'utente non devono essere eseguite

da bambini senza supervisione.

- Per garantire un utilizzo sicuro, l'acqua e l'elettricità sono completamente separate. Si raccomanda l'installazione di una valvola di sicurezza elettrica.

- Protezione dal calore: l'alimentazione si spegne automaticamente quando la temperatura raggiunge i 95 °C.

- Protezione contro le perdite: in caso di perdite, l'alimentazione viene interrotta automaticamente e viene mostrato un codice di errore.

- Protezione contro i guasti del sensore: in caso di guasto del sensore, il dispositivo smette di funzionare ed emette un allarme.

- AVVERTENZA: Non accendere l'apparecchio se c'è la possibilità che l'acqua nel riscaldatore sia congelata. Utilizzare esclusivamente i soffioni doccia raccomandati dal produttore e non installare dispositivi aggiuntivi che limitino il flusso dell'acqua.

- Le istruzioni per l'installazione di scaldacqua con bocca aperta devono indicare che la bocca non deve essere collegata a un rubinetto o a un raccordo diverso da quello specificato.

- Se il cavo di alimentazione è danneggiato, deve essere sostituito dal produttore, dal suo agente di assistenza o da una persona altrettanto qualificata per evitare un pericolo.

- ATTENZIONE: Per evitare rischi dovuti al ripristino accidentale del taglio termico, questo apparecchio non deve essere alimentato da un dispositivo di commutazione esterno, come un timer, o collegato a un circuito che viene regolarmente acceso e spento dall'azienda elettrica.

- La pressione massima di ingresso dell'acqua, in pascal (0,6 MPa).

VOLUME DI CONSEGNA

Nome del prodotto: Unità Quantità
Alloggiamento Pezzo 1
Pannelli di sospensione e viti	Set 1
Accessori per doccia (selezionati)	Set 1
Manuale d'uso e scheda di garanzia	Pezzo 1

Nota: si consiglia di installare una valvola elettrica di tenuta e altri accessori di sicurezza (non inclusi).

INSTALLAZIONE

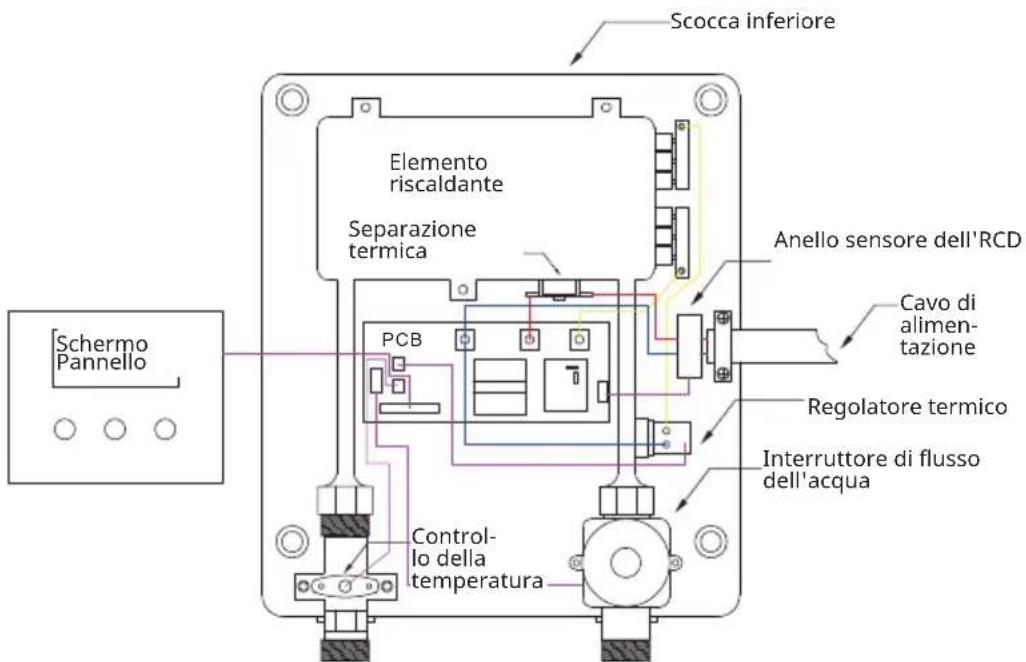

Scocca inferiore Elemento riscaldante Separazione termica PCB Anello sensore dell'RCD Cavo di alimentazione Regolatore termico Interruttore di flusso dell'acqua Controllo della temperatura Schermo Pannello

Uscita acqua freddaErogazione di acqua calda

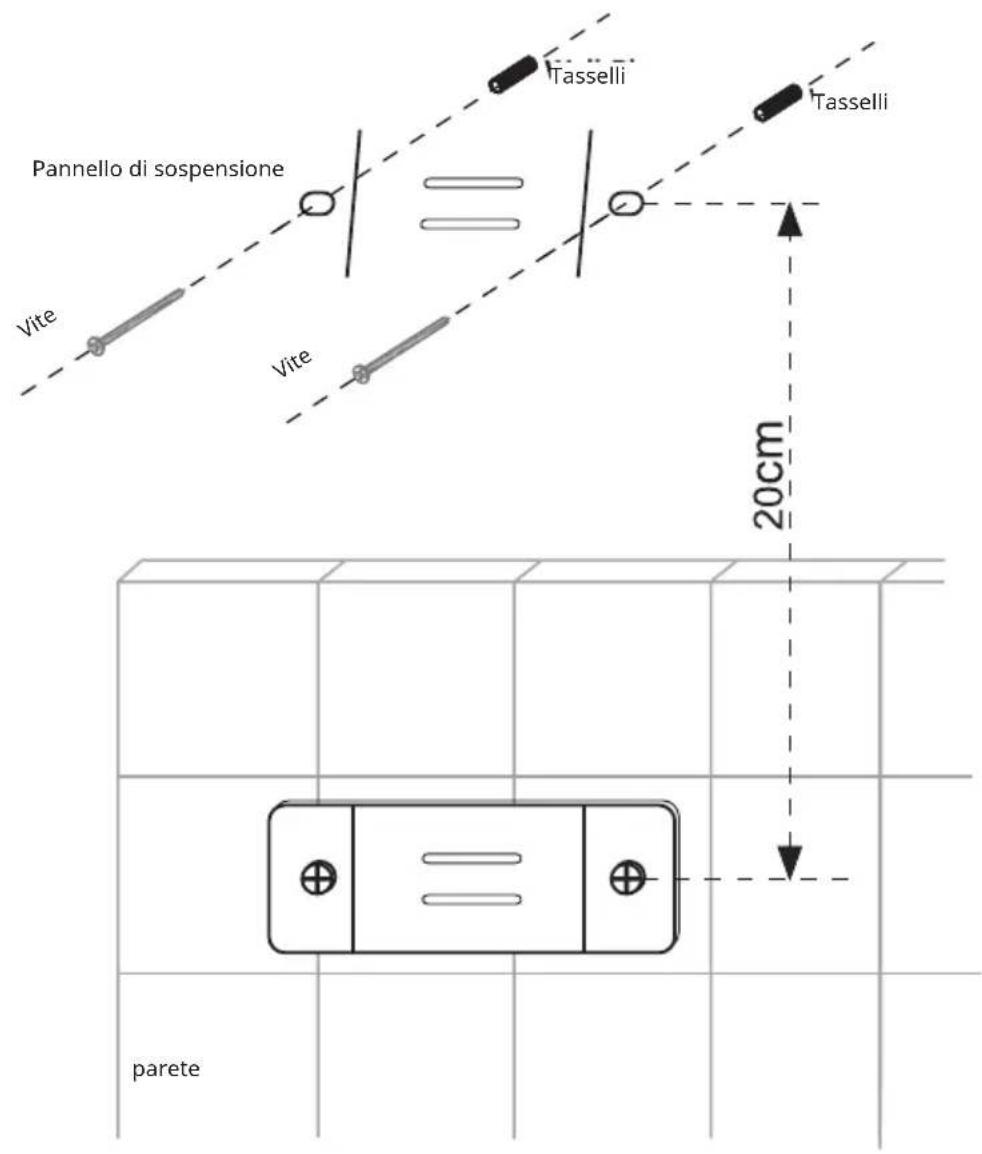

Pannello di sospensione Vite Vite Tasselli Tasselli 20cm parete

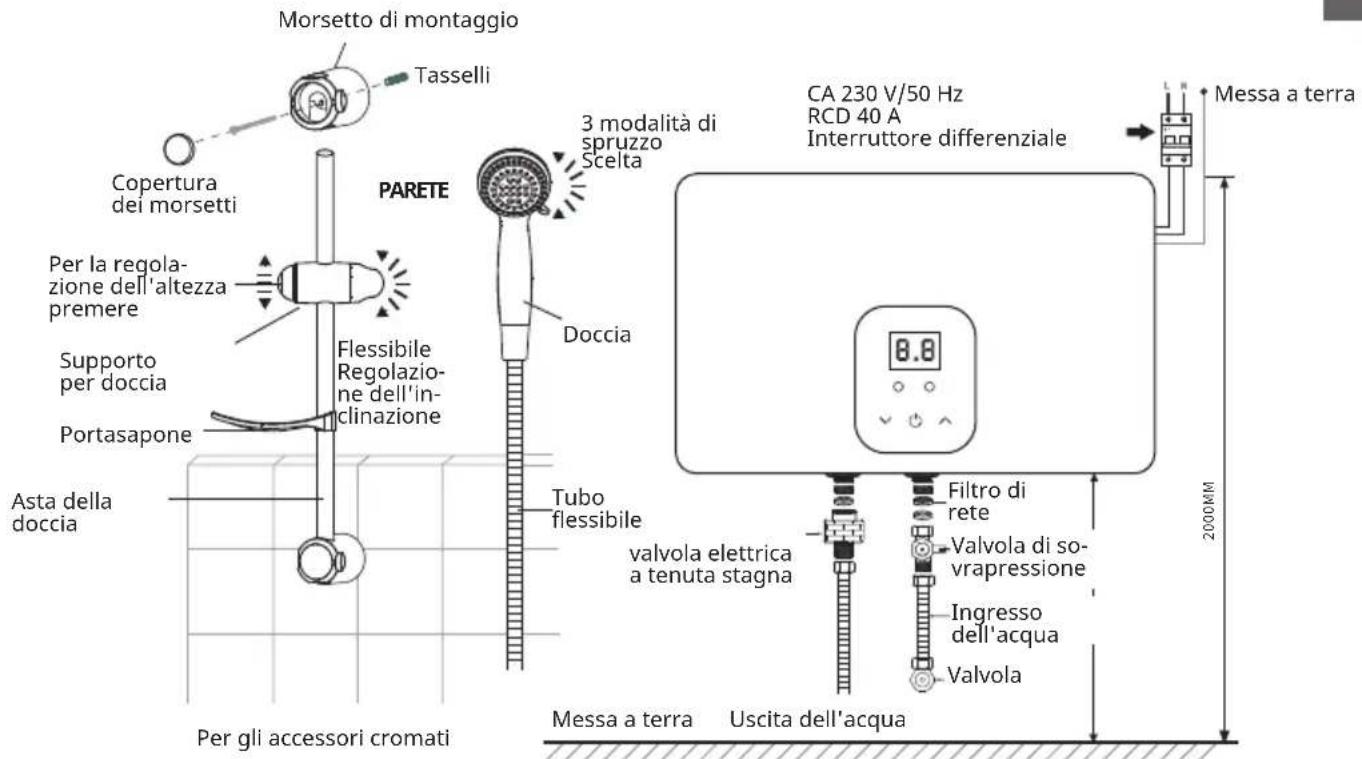

Morsetto di montaggio Tasselli Copertura dei morsetti PARETE Per la regolazione dell'altezza premere Supporto per doccia Portasapone Asta della doccia Flessibile Regolazione dell'inclinazione Per gli accessori cromati 3 modalità di spruzzo Scelta Doccia Tubo flessibile valvola elettrica a tenuta stagna Filtro di rete Valvola di so-vrapressione Ingresso dell'acqua Valvola CA 230 V/50 Hz RCD 40 A Interruttore differenziale Messa a terra 8.8 2000MM Messa a terra Uscita dell'acqua

Questo cavo può essere fissato alla superficie, nascosto o posato in una guaina da 20 mm.

Nota: collegare il cavo sotto tensione (rosso/marrone) al morsetto contrassegnato con L.

Collegare il cavo neutro (blu/nero) al morsetto contrassegnato da N.

Collegare il cavo di messa a terra (giallo/verde) al terminale contrassegnato sul retro.

FASI DI INSTALLAZIONE

1. Lo scaldacqua elettrico deve essere installato da un tecnico specializzato.
2. Preparare il trapano ( 6 mm), la chiave, il cacciavite, il coltello elettrico, la sonda elettrica, il multimetro, le pinze, la matita, il martello, il nastro adesivo, ecc.
3. Verificare se l'amperometro, l'interruttore dell'aria e il cavo soddisfano i requisiti e assicurarsi che il cavo di messa a terra sia collegato correttamente.
   a) Il cavo di messa a terra deve essere completamente collegato a terra, altrimenti si possono verificare incidenti.
   b) L'installazione di un interruttore differenziale (RCD) è obbligatoria, altrimenti possono verificarsi incidenti.
4. Assicurarsi che la macchina sia posizionata in base alla lunghezza del cavo e alla posizione dell'RCD, quindi segnare sulla parete con una matita la posizione dei fori per le viti in base allo schema di installazione. (Come illustrato) Fissare il pannello di sospensione alla parete.
5. (Come illustrato) Posizionare l'asta della doccia nella posizione indicata, segnare prima i fori per le viti con la matita, quindi praticare con attenzione i fori e infine utilizzare la vite per installarla.
6. Agganciare la macchina, inserire i supporti della macchina nella piastra d'acciaio fissa e quindi tirare verso il basso per installare l'asta.
7. Il cavo di alimentazione deve essere collegato alla linea corrispondente dell'RCD secondo lo schema di installazione. Il cavo sotto tensione è rosso o marrone, il conduttore neutro è blu o nero e il cavo di messa a terra è giallo-verde (assicurarsi che l'interruttore principale sia spento prima dell'installazione).
8. Collegare il condotto di afflusso dell'acqua (installare la valvola dell'acqua e la valvola elettrica di non ritorno) ai condotti di afflusso e scarico dell'acqua. Un'estremità del tubo di scarico dell'acqua è collegata alla valvola elettrica di non ritorno e l'altra estremità al soffione della doccia.

Attenzione! Ogni tubo deve essere dotato di una guarnizione e anche il tubo di afflusso dell'acqua e la valvola di sicurezza devono essere dotati di un filtro. Quando si utilizza una chiave per avvitare i tubi dell'acqua, è necessario prestare attenzione e non procedere troppo velocemente e con forza per evitare di danneggiare lo scaldabagno.

UTILIZZO

Tasti delle funzioni

POWER (tasto centrale): per accendere/spegnere il dispositivo.

v (tasto a sinistra): ridurre la temperatura.

∧ (tasto a destra): aumentare la temperatura.

Utilizzo

1. Per prima cosa accendere l'alimentazione elettrica.
2. Accendere il regolatore dell'acqua e premere il tasto "POWER".
3. Premere "v" o "∧" per impostare la temperatura dell'acqua desiderata.
4. Utilizzare la valvola dell'acqua per controllare il flusso dell'acqua. La temperatura dell'acqua diminuisce quando la portata dell'acqua è elevata e aumenta quando la portata dell'acqua è bassa.
5. Premere il tasto "POWER" per mettere il dispositivo in modalità standby quando non viene più utilizzato.
6. Spegnere il dispositivo se non viene utilizzato a lungo.

Indicazione della schermata

1. Quando l'alimentazione elettrica è accesa e il dispositivo è acceso, la temperatura viene mostrata sullo schermo.
2. Impostare la temperatura premendo "v"o"∧"; è anche possibile utilizzare la valvola dell'acqua per modificare il flusso dell'acqua.
3. Se la temperatura supera i 55 °C, il dispositivo si spegne automaticamente per evitare scottature.
4. Se si interrompe l'uso dell'acqua calda, la temperatura dell'acqua all'interno della macchina continua a salire, per cui la temperatura sarà molto alta quando la si riutilizzerà, cosa da evitare.
5. Quando si finisce di usare il dispositivo, spegnerlo prima e chiudere l'acqua dopo qualche secondo per proteggere il dispositivo.
6. Disattivare sempre l'interruttore di rete dell'interruttore differenziale quando non si utilizza il dispositivo.

Caratteristiche

• Se si accende il dispositivo dopo aver attivato l'approvvigionamento idrico, l'acqua viene riscaldata immediatamente.
• Acqua ed elettricità sono completamente separate. Si raccomanda di installare la valvola elettrica di sicurezza per garantire un funzionamento sicuro.
• La funzione di convertitore di frequenza regola automaticamente la potenza in base alla portata e alla temperatura dell'acqua.
• L'esclusivo elemento riscaldante può controllare automaticamente la temperatura.
• Il preriscaldamento non è necessario, quindi non c'è perdita di calore dovuta a un preriscaldamento prolungato, con conseguente risparmio di energia e tempo.
• L'utilizzo di una tecnologia avanzata dipendente dal flusso risolve il problema della bassa pressione dell'acqua, che normalmente impedisce il normale funzionamento della macchina.
• Funzione di memoria intelligente per evitare operazioni ripetute.
• La regolazione interna o esterna della valvola elettrica di tenuta offre una doppia protezione per un uso sicuro.

RICERCA E CORREZIONE DEGLI ERRORI

Problema Possibile causa Soluzione
Perdita nel collegamento tra il tubo di afflusso e quello di scarico.	A. Cattivo collegamento tra il tubo di afflusso e quello di scarico.	A. Collegare correttamente i tubi.
	B. Le guarnizioni di gomma sono danneggiate.	B. Sostituire la guarnizione di gomma.
La temperatura dell'acqua è troppo alta.	A. Il flusso d'acqua è insufficiente. A.	Regolare la valvola per aumentare il flusso dell'acqua.
	B. Il tubo è bloccato. B. Svuotare il filtro di ingresso e la doccia.
	C. La potenza o la temperatura è troppo elevata.	C. Ridurre il livello di potenza o la temperatura dell'acqua.
L'acqua è troppo fredda.	A. Il flusso d'acqua è eccessivo. A. Regolare la valvola per diminuire il flusso dell'acqua.
	B. La tensione è troppo bassa. B. Assicurarsi che la tensione non sia troppo bassa.
	C. La potenza è troppo bassa. C. Selezionare un livello di potenza superiore.
La temperatura dell'acqua è instabile.	La tensione o la pressione dell'acqua è instabile.	La tensione e la pressione dell'acqua sono tornate normali.
Il flusso d'acqua sta diminuendo.	Blocco nel filtro di ingresso o nella doccia a causa delle impurità dell'acqua.	Rimuovere il tubo dell'acqua, pulire il filtro di ingresso/doccia.
RCD dell'alimentatore.	A. Guasti elettrici. A. Non utilizzare il dispositivo in nessun caso. Inviare al servizio clienti per la riparazione.
	B. Usura dell'interruttore differenziale.	B. Sostituire l'interruttore differenziale.
	C. La corrente nominale dell'interruttore differenziale è troppo bassa	C. Utilizzare un interruttore differenziale ad alta corrente.

Sullo schermo non viene mostrato nulla.	A. L'alimentazione non è collegata. A. Collegare l'interruttore per attivare l'alimentazione.
	B. Lo schermo è danneggiato. B. Sostituire lo schermo.

Codici di errore

Codice di errore	Analisi degli errori Soluzione
E1 La temperatura dell'acqua in uscita supera i 55 °C		Selezionare un livello di potenza inferiore o ridurre la temperatura.
E2 Perdita di potenza Inviare al servizio clienti per la riparazione.
E3 Sensore della temperatura di ingresso dell'acqua non corretto o problema di PCB		Sostituire il sensore della temperatura di ingresso dell'acqua
E4 Sensore della temperatura di uscita dell'acqua non corretto o problema di PCB		Sostituire il sensore della temperatura di uscita dell'acqua
E5 Problema o errore della scheda del display		Sostituire la scheda del dispositivo.
E6 Avvertimento che la temperatura di uscita dell'acqua è troppo alta.		Sostituire il sensore della temperatura di ingresso dell'acqua

DIAGRAMMA DI ALLACCIAMENTO

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
