MANUALE UTENTE Enduraheat Max 50 Klarstein

La ringraziamo per l'acquisto del dispositivo. La preghiamo di leggere attentamente le seguenti indicazioni e di seguirle per evitare eventuali danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservanza delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 36

Installazione 37

Manutenzione 41

Risoluzione dei problemi 42

Schema elettrico 42

Avviso di smaltimento 43

Produttore e importatore (UK) 43

DATI TECNICI

Numero articolo 10045722 10045723 10045724
Dimensioni del serbatoio 30 L 50 L	80 L
Alimentazione 220-240 V~ 50-60 Hz
Potenza assorbita 1500 W
Pressione idrica nominale 0,7 MPa
Temperatura massima dell'acqua	75 °C

AVVERTENZE DI SICUREZZA

• La presa elettrica deve essere dotata di una messa a terra affidabile. La corrente nominale della presa elettrica non deve essere inferiore a 8,7 A. La presa e la spina devono essere sempre asciutte, in modo da evitare scariche elettriche.
  • L'altezza d'installazione della presa elettrica non deve essere inferiore a 1,8 m.
• La parete su cui viene installato il serbatoio di accumulo dell'acqua calda deve essere in grado di tollerare oltre il doppio del peso del dispositivo pieno d'acqua senza deformarsi o creparsi. In caso contrario, è necessario rinforzare la parete o utilizzare un supporto speciale.
• La valvola multifunzione in dotazione con il serbatoio di accumulo dell'acqua calda deve essere installata al punto di afflusso dell'acqua fredda del dispositivo (v. immagine 5).
• Al primo utilizzo del serbatoio di accumulo dell'acqua calda (o al primo utilizzo dopo la manutenzione), il dispositivo può essere acceso solo dopo essere stato riempito completamente con l'acqua.
• Quando si riempie d'acqua il dispositivo, almeno una delle valvole di scarico deve essere aperta per poter scaricare l'aria. Quando il serbatoio è pieno d'acqua, è possibile chiudere questa valvola.
• Questo dispositivo non è progettato per essere utilizzato da persone (inclusi bambini) con limitate capacità fisiche, psichiche e sensoriali o con esperienza e/o conoscenze insufficienti, fatto salvo quando supervisionate da una persona responsabile o nel caso abbiano ricevuto istruzioni sull'utilizzo corretto e sicuro del dispositivo.
• Durante il riscaldamento, è possibile che escano gocce d'acqua dall'apertura di depressurizzazione della valvola multifunzione. Questo è normale. Se dovesse uscire una quantità d'acqua maggiore, rivolgersi al servizio di assistenza ai clienti per la riparazione. Questa apertura di depressurizzazione non deve essere assolutamente bloccata, altrimenti si potrebbe danneggiare il dispositivo o potrebbero addirittura verificarsi incidenti.
• Il tubo di scarico collegato all'apertura di depressurizzazione deve essere inclinato verso il basso.
• Dato che la temperatura dell'acqua all'interno del dispositivo può raggiungere i 75 °C, non lasciare che l'acqua bollente entri in contatto con parti del corpo al primo utilizzo. Impostare una temperatura dell'acqua adeguata per evitare ustioni.
• Se il cavo di alimentazione flessibile è danneggiato, deve essere sostituito da personale qualificato con un cavo speciale, fornito dal produttore.
• Nel caso di componenti del serbatoio di accumulo dell'acqua calda danneggiati, rivolgersi al servizio di assistenza ai clienti per la riparazione.

INSTALLAZIONE

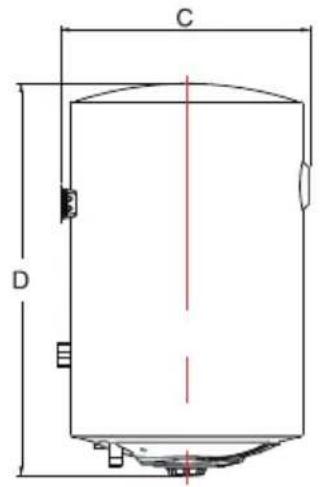

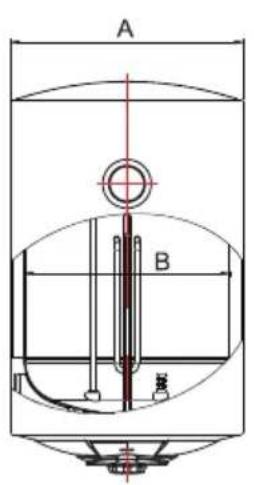

Dimensioni

A B

C D

E

Immagine 1

	30 L 50 L 80 L
A	∅340 ∅380 ∅450
B	∅300 ∅340 ∅410
C	365 405 475
D	575 715 750
E	618 735 808
F	205 205 205

Attenzione

Per installare questo serbatoio di accumulo dell'acqua calda elettrico, assicurarsi di utilizzare gli accessori inclusi nel volume di consegna del prodotto. Questo serbatoio di accumulo dell'acqua calda elettrico non può essere agganciato al supporto prima di essersi accertati della sua solidità e affidabilità. In caso contrario, il serbatoio di accumulo dell'acqua calda potrebbe cadere e danneggiarsi o causare incidenti. Quando si definisce la posizione dei fori delle viti, assicurarsi di lasciare uno spazio libero di almeno 0,2 m sul lato destro del serbatoio di accumulo dell'acqua calda. Questo può essere necessario nel caso di interventi di manutenzione sul dispositivo.

Montaggio

• Questo serbatoio di accumulo dell'acqua calda elettrico deve essere installato a una parete solida. Se la parete non è sufficientemente solida da tollerare il doppio del peso del dispositivo pieno d'acqua, è necessario installare un supporto speciale.

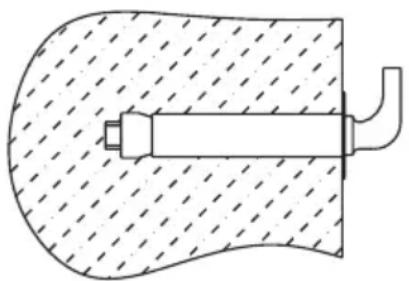

• Dopo aver scelto il luogo adatto per l'installazione, definire le posizioni di entrambi i fori per i bulloni di espansione con ganci. Realizzare nella parete due fori della dimensione e della profondità adeguate ai bulloni di espansione che sono collegati al serbatoio di accumulo dell'acqua calda, inserire le viti, girare i ganci verso l'alto, stringere i dadi per fissarlo e agganciare poi il dispositivo (v. immagine 2).

Bulloni di espansione (con ganci)
Immagine 2

• Installare la presa elettrica alla parete. La prese elettrica deve essere a 3 poli, monofase e da 230 V/8,7 A. Si consiglia di installare la presa elettrica a destra, sopra il dispositivo. La distanza della presa elettrica dal pavimento non deve essere inferiore a 1,8 m.
• Se il bagno è troppo piccolo, il serbatoio di accumulo dell'acqua calda può essere installato altrove. Tuttavia, per ridurre perdite di calore nei condotti, il serbatoio di accumulo dell'acqua calda dovrebbe essere installato il più vicino possibile al riscaldamento.

Collegamento dei condotti

Il diametro della valvola multifunzione e del condotto di ingresso/uscita è di ½".

Collegamento della valvola multifunzione: montare la valvola multifunzione all'ingresso del serbatoio di accumulo dell'acqua calda.

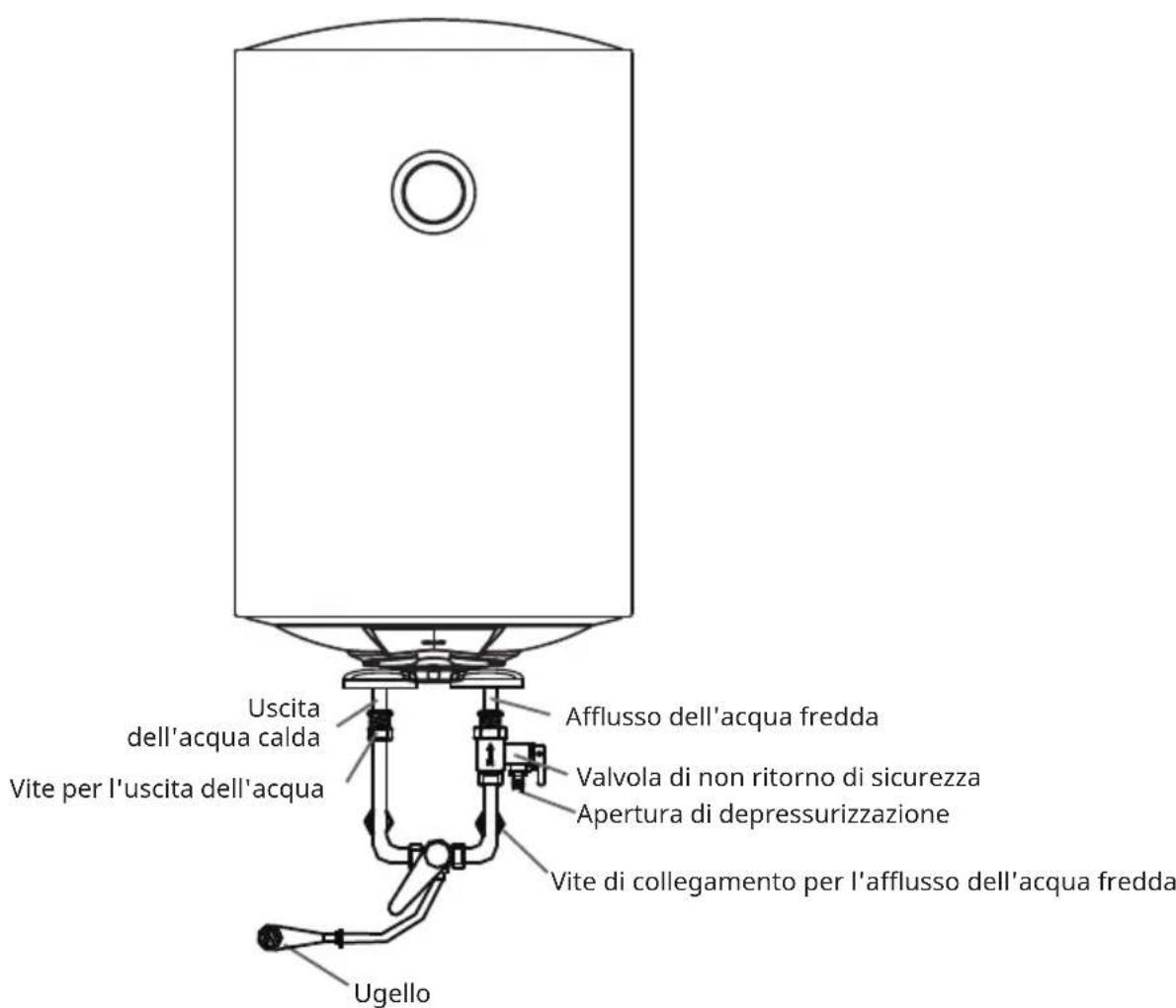

Per evitare perdite durante il collegamento dei condotti, installare le guarnizioni in gomma in dotazione all'estremità della filettatura (v. immagine 3). Assicurarsi che i collegamenti non presentino perdite.

Uscita dell'acqua calda Vite per l'uscita dell'acqua Ugello Afflusso dell'acqua fredda Valvola di non ritorno di sicurezza Apertura di depressurizzazione Vite di collegamento per l'afflusso dell'acqua fredda

Immagine 3

Diversi collegamenti

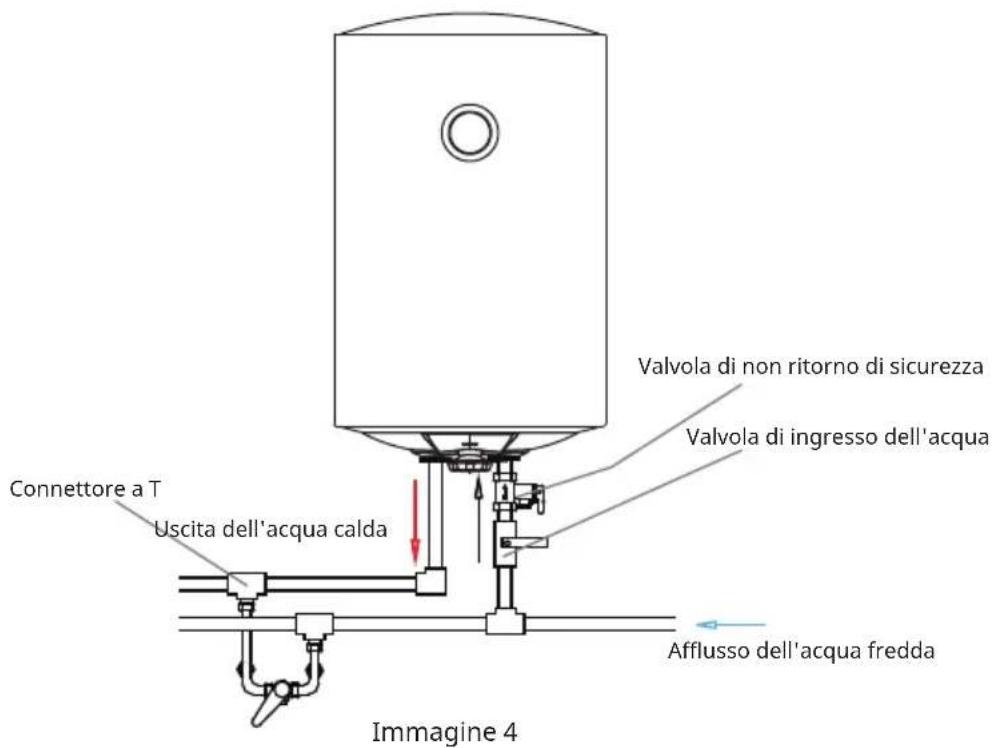

Se si desidera installare l'impianto di approvvigionamento a più vie, fare attenzione al metodo di collegamento dei condotti mostrato in immagine 4.

Connettore a T Uscita dell'acqua calda Valvola di non ritorno di sicurezza Valvola di ingresso dell'acqua Afflusso dell'acqua fredda Immagine 4

1. Per prima cosa, aprire una delle valvole di scarico sull'uscita del serbatoio di accumulo dell'acqua calda e poi la valvola di ingresso. Il serbatoio viene riempito d'acqua. Quando esce acqua dal tubo di scarico, significa che il serbatoio è pieno d'acqua ed è possibile chiudere la valvola di scarico.

Nota: durante il normale utilizzo, la valvola di ingresso deve essere sempre aperta.

1. Inserire la spina nella presa elettrica e attivare l'alimentazione.

2. Regolare la temperatura. L'indicazione HEATING si illumina.

3. Il regolatore gestisce automaticamente la temperatura. Quando la temperatura nel dispositivo ha raggiunto il valore impostato, si spegne automaticamente. Se la temperatura dell'acqua scende sotto il valore indicato, l'elemento riscaldante viene riattivato automaticamente. Quando il riscaldamento viene disattivato automaticamente, l'indicazione corrispondente si spegne.

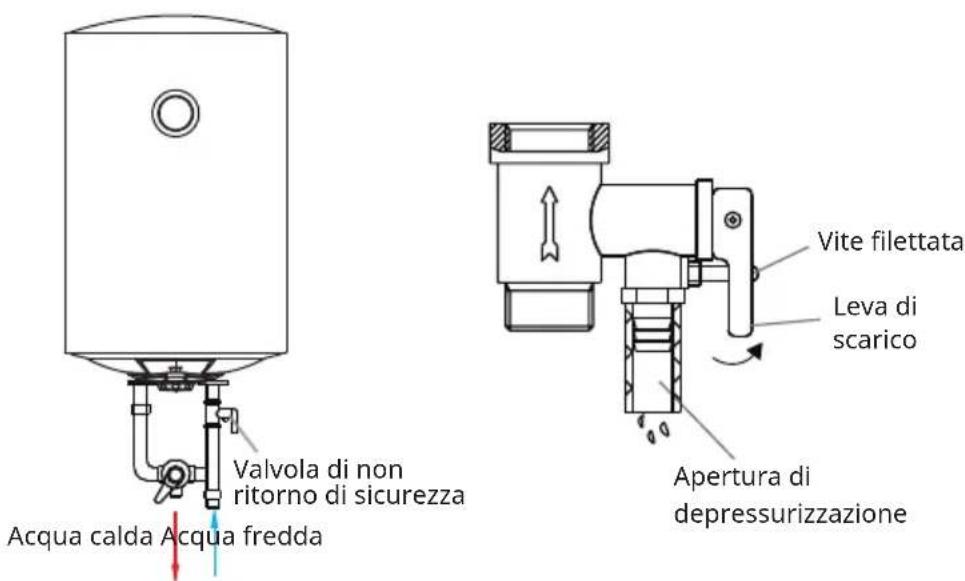

Attenzione: la valvola multifunzione in dotazione con il serbatoio di accumulo dell'acqua calda deve essere installata al punto di afflusso dell'acqua fredda del dispositivo (v. immagine 5).

Scaricare l'acqua

Svitare la vite sulla valvola di sicurezza multifunzione e sollevare la leva di scarico (v. immagine 6) per svuotare il contenitore interno.

Valvola di non ritorno di sicurezza Acqua calda Acqua fredda Vite filettata Leva di scarico Apertura di depressurizzazione

Immagine 5 Immagine 6

MANUTENZIONE

• Controllare frequentemente la spina e la presa elettrica per assicurarsi che abbiano un contatto affidabile e che ci sia una messa a terra adeguata, senza che si verifichi un surriscaldamento.
• Se il dispositivo non viene utilizzato per lunghi periodi, in particolare in regioni con basse temperature (sotto 0 °C), scaricare l'acqua all'interno. Questo impedisce danni al dispositivo dovuti al congelamento dell'acqua nel contenitore interno (al paragrafo "Scaricare l'acqua" è indicato il metodo per scaricare l'acqua dal contenitore interno).
• Per assicurare un'efficienza duratura del serbatoio di accumulo dell'acqua calda, si consiglia di pulire regolarmente il contenitore interno e i depositi sui componenti riscaldanti elettrici. Si consiglia di controllare ogni sei mesi il materiale protettivo degli anodi. Se tutto il materiale è consumato, sostituirlo con materiale nuovo.
• Tenere presente che, dopo lo smontaggio, il termostato non può più essere riutilizzato.

RISOLUZIONE DEI PROBLEMI

Problema Causa Soluzioni
La spia di controllo del riscaldamento è spenta.	Il regolatore della temperatura non funziona.	Contattare il servizio di assistenza clienti.
Non scorre acqua dall'uscita dell'acqua calda.	L'approvvigionamento idrico è interrotto.	Attendere che venga riattivato l'approvvigio-namento idrico.
	La pressione dell'acqua è troppo bassa.	Utilizzare il serbatoio di accumulo dell'acqua cal-da quando la pressione è adatta.
	La valvola di ingresso dell'approvvigionamento idrico non è aperta.	Aprire la valvola di ingresso dell'approvvi-gionamento idrico.
La temperatura dell'acqua è troppo alta.	Il regolatore della temperatura non funziona.	Contattare il servizio di assistenza ai clienti.
Perdita d'acqua. Problema	con la guarnizione sui collegamenti dei condotti.	Contattare il servizio di assistenza ai clienti.

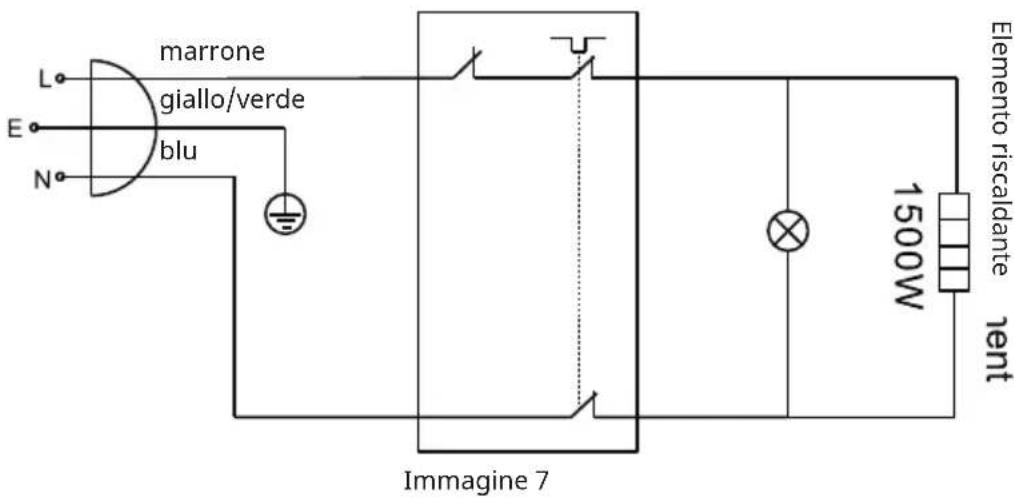

SCHEMA ELETTRICO

Regolazione della temperatura

marrone giallo/verde blu L E N Elemento riscaldante rent 1500W Immagine 7

AVVISO DI SMALTIMENTO

Se nel tuo Paese sono vigenti regolamenti legislativi relativi allo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sull'imballaggio indica che non può essere smaltito con i rifiuti domestici. Il dispositivo deve invece essere portato in un centro di raccolta per il riciclaggio di dispositivi elettrici ed elettronici. Lo smaltimento conforme tutela l'ambiente e salvaguarda la salute del prossimo da conseguenze negative. Informazioni riguardanti il riciclaggio e lo smaltimento di questo prodotto sono disponibili presso l'amminutiistrazione locale o il servizio di smaltimento dei rifiuti.
