BEDIENUNGSANLEITUNG Enduraheat Max 50 Klarstein

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Hinweise sorgfältig durch und befolgen Sie diese, um möglichen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Hinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Scannen Sie den QR-Code, um Zugriff auf die aktuellste Bedienungsanleitung und weitere Informationen rund um das Produkt zu erhalten.

Sicherheitshinweise 4

Installation 5

Wartung 9

Fehlerbehebung 10

Schaltplan 10

Spezielle Entsorgungshinweise für Verbraucher in Deutschland 11

Hinweise zur Entsorgung 13

Artikelnummer 10045722 10045723 10045724
Größe des Wassertanks 30 L 50 L 80 L
Stromversorgung 220-240 V~ 50-60 Hz
Leistungsaufnahme 1500 W
Bemessungswasserdruck 0,7 MPa
Maximale Wassertemperatur 75 °C

SICHERHEITSHINWEISE

• Die Steckdose muss zuverlässig geerdet sein. Der Nennstrom der Steckdose darf nicht unter 8,7 A liegen. Die Steckdose und der Netzstecker müssen trocken gehalten werden, um ein Austreten von Strom zu verhindern.
  • Die Installationshöhe der Steckdose darf nicht niedriger als 1,8 m sein.
  • Die Wand, in die der elektrische Warmwasserbereiter eingebaut wird, muss in der Lage sein, mehr als das Zweifache der Last des vollständig mit Wasser gefüllten Erhitzers ohne Verformung und Risse zu tragen. Andernfalls müssen andere Verstärkungsmaßnahmen ergriffen werden.
• Das dem Erhitzer beigefügte Multifunktionsventil muss am Kaltwasserzulauf des Erhitzers installiert werden (siehe Abb. 5).
• Bei der ersten Verwendung des Heizgeräts (oder der ersten Verwendung nach der Wartung) kann das Heizgerät erst eingeschaltet werden, wenn es vollständig mit Wasser gefüllt ist.
• Beim Einfüllen des Wassers muss mindestens eines der Auslassventile am Auslass des Heizgerätes geöffnet werden, um die Luft abzulassen. Dieses Ventil kann wieder geschlossen werden, nachdem der Erhitzer vollständig mit Wasser gefüllt ist.
• Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und mangels Wissen benutzt zu werden, es sei denn, sie wurden durch eine für ihre Sicherheit zuständige Person geschult oder erhielten von ihr Anweisungen zum Gebrauch des Gerätes.
• Während des Aufheizens kann es vorkommen, dass aus der Druckentlastungsöffnung des Multifunktionsventils Wassertropfen austreten. Dies ist eine normale Erscheinung. Sollte eine größere Menge Wasser austreten, wenden Sie sich bitte zur Reparatur an den Kundendienst. Diese Druckentlastungsöffnung darf unter keinen Umständen blockiert werden, da sonst das Heizgerät beschädigt werden kann und es sogar zu Unfällen kommen kann.
• Das an die Druckentlastungsöffnung angeschlossene Abflussrohr muss schräg nach unten verlaufen.
• Da die Wassertemperatur im Inneren des Erhitzers bis zu 75°C erreichen kann, darf das heiße Wasser bei der ersten Benutzung nicht mit menschlichen Körpern in Berührung kommen. Stellen Sie die Wassertemperatur auf eine geeignete Temperatur ein, um Verbrühungen zu vermeiden.
• Wenn das flexible Netzkabel beschädigt ist, muss das vom Hersteller gelieferte Spezialkabel ausgewählt und vom Fachpersonal ersetzt werden.
• Sollten Teile und Komponenten dieses elektrischen Wassererhitzers beschädigt sein, wenden Sie sich bitte zur Reparatur an den Kundendienst.

Abmessungen

A B

C D

E

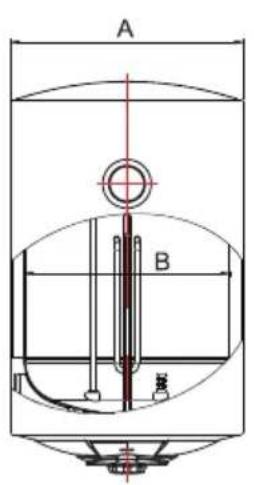

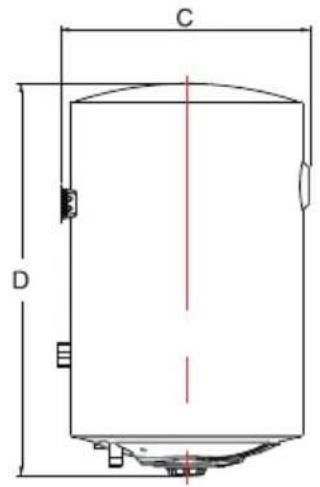

Abbildung 1

	30 | 50 | 80 |
A (mm) ∅340 ∅380 ∅450
B (mm) ∅300 ∅340 ∅410
C (mm) 365 405 475
D (mm) 618 735 808
E (mm) 205 205 205

Achtung

Bitte stellen Sie sicher, dass Sie das mitgelieferte Zubehör zusammen mit dem Produkt verwenden, um diesen elektrischen Warmwasserbereiter zu installieren. Dieser elektrische Warmwasserbereiter darf nicht an der Halterung aufgehängt werden, bevor diese sich nicht als fest und zuverlässig erwiesen hat. Andernfalls kann der elektrische Warmwasserbereiter von der Wand fallen, was zu einer Beschädigung des Geräts und sogar zu schweren Unfällen führen kann. Bei der Festlegung der Position der Schraubenlöcher ist darauf zu achten, dass auf der rechten Seite des Warmwasserbereiters ein Freiraum von mindestens 0,2 m vorhanden ist. Dies kann bei Wartungsarbeiten am Gerät erforderlich sein.

Montage

• Dieser elektrische Warmwasserbereiter muss an einer festen Wand installiert werden. Wenn die Festigkeit der Wand nicht ausreicht, um die doppelte Last des Gesamtgewichts des vollständig mit Wasser gefüllten Erhitzers zu tragen, ist es notwendig, eine spezielle Halterung zu installieren.
• Nachdem Sie einen geeigneten Standort ausgewählt haben, bestimmen Sie die Positionen der beiden Löcher, die für die Dehnungsbolzen mit Haken verwendet werden. Bringen Sie zwei Löcher mit der entsprechenden Tiefe und Größe in der Wand an, die zu den Dehnungsbolzen passen, die mit dem Erhitzer verbunden sind, setzen Sie die Schrauben ein, drehen Sie den Haken nach oben, ziehen Sie die Muttern an, um ihn fest zu befestigen, und hängen Sie dann den elektrischen Warmwasserbereiter daran auf (siehe Abb. 2).

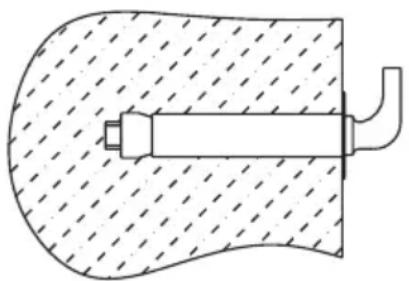

Spreizbolzen (mit Haken)

Abbildung 2

• Installieren Sie die Steckdose an der Wand. Die Steckdose sollte 3-polig, einphasig, 230 V/8,7 A sein. Es wird empfohlen, die Steckdose rechts oberhalb des Geräts anzubringen. Die Höhe der Steckdose zum Boden sollte nicht weniger als 1,8 m betragen.
• Wenn das Badezimmer zu klein ist, kann der Warmwasserbereiter an einer anderen Stelle installiert werden. Um jedoch die Wärmeverluste in der Rohrleitung zu verringern, sollte der Warmwasserbereiter so nah wie möglich an der Heizung installiert werden.

Anschluss der Leitungen

Der Durchmesser des Multifunktionsventils und der Einlass-/Auslassleitung beträgt ½".

Anschluss des Multifunktionsventils: Montieren Sie das Multifunktionsventil am Einlass des Warmwasserbereiters.

Um Lecks beim Anschluss der Rohrleitungen zu vermeiden, müssen die mit dem Warmwasserbereiter mitgelieferten Gummidichtungen am Ende der Gewinde angebracht werden (siehe Abb. 3). Stellen Sie die Dichtheit der Verbindungen sicher.

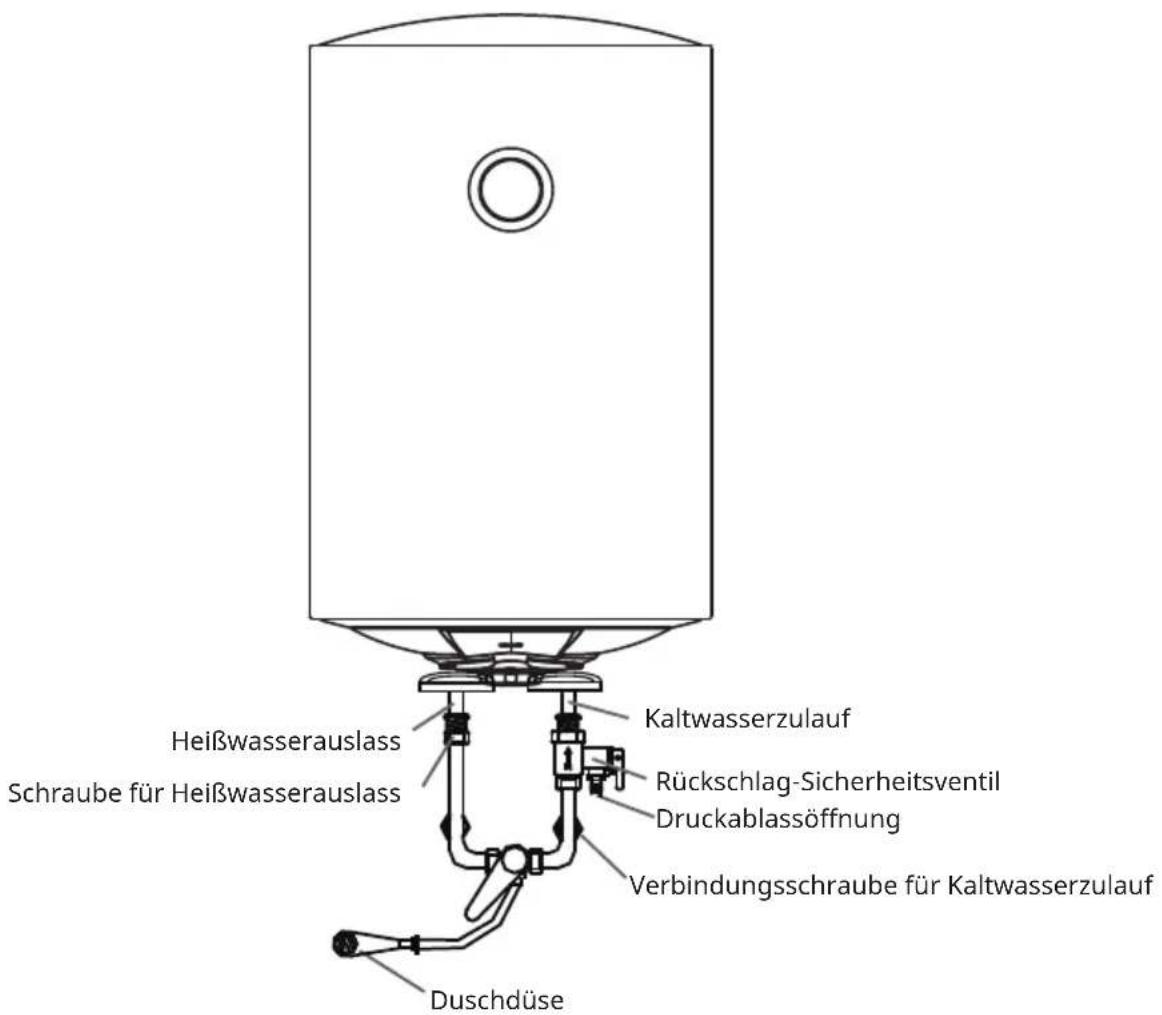

Heißwasserauslass Schraube für Heißwasserauslass Kaltwasserzulauf Rückschlag-Sicherheitsventil Druckablassöffnung Verbindungsschraube für Kaltwasserzulauf Duschdüse

Abbildung 3

Mehrere Anschlüsse

Wenn Sie ein Mehrwegeversorgungssystem installieren wollen, beachten Sie die in der Abb. 4 dargestellte Methode für den Anschluss der Rohrleitungen.

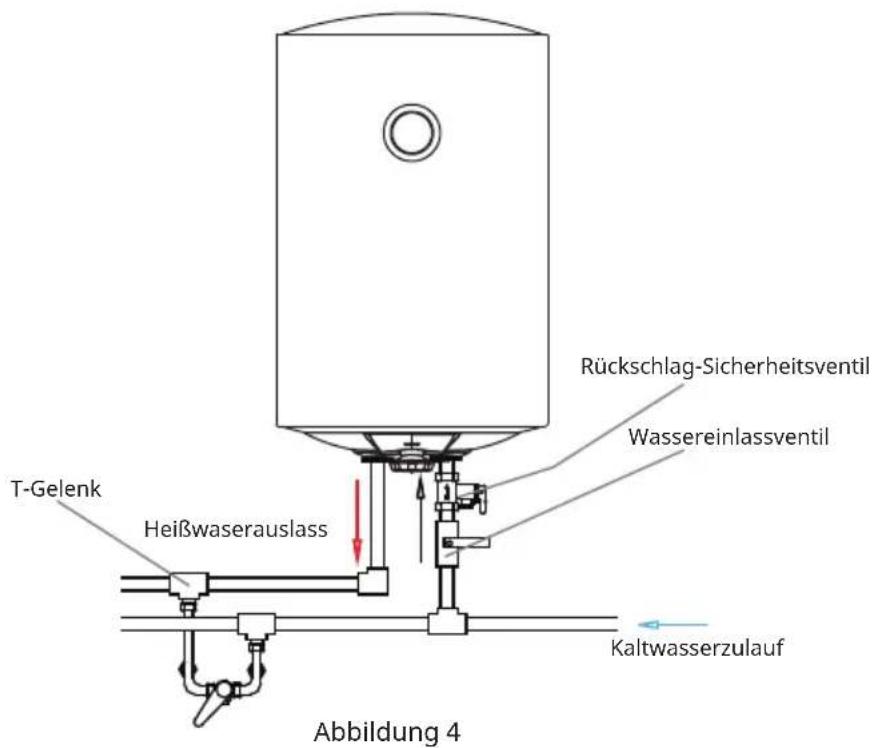

Rückschlag-Sicherheitsventil Wassereinlassventil T-Gelenk Heißwaserauslass Kaltwasserzulauf Abbildung 4

1. Öffnen Sie zunächst eines der Auslassventile am Ausgang des Warmwasserbereiters und dann das Einlassventil. Der Warmwasserbereiter wird mit Wasser gefüllt. Wenn Wasser aus dem Auslassrohr fließt, bedeutet dies, dass der Warmwasserbereiter vollständig mit Wasser gefüllt ist, und das Auslassventil kann geschlossen werden.

Hinweis: Im Normaltrieb muss das Einlassventil immer geöffnet sein.

1. Stecken Sie den Netzstecker in die Netzsteckdose und schalten Sie die Stromversorgung ein.

2. Stellen Sie den Temperaturregler entsprechend ein. Die Anzeige HEATING leuchtet auf.

3. Der Temperaturregler steuert automatisch die Temperatur. Wenn die Temperatur im Heizgerät die eingestellte Temperatur erreicht hat, schaltet es sich automatisch aus. Wenn die Wassertemperatur unter den eingestellten Wert fällt, wird das Heizelement automatisch wieder eingeschaltet, um die Heizung wiederherzustellen. Wenn die Heizung automatisch ausgeschaltet wird, erlischt die Heizungsanzeige.

Vorsicht: Das dem Warmwasserbereiter beigefügte Multifunktionsventil muss am Kaltwasserzulauf des Erhitzers installiert werden (siehe Abb. 5).

Entwässerung

Schrauben Sie die Gewindeschraube am Multifunktionssicherheitsventil ab und heben Sie den Ablassgriff Griff nach oben (siehe Abb. 6), um das Wasser aus dem Innenbehälter abzulassen.

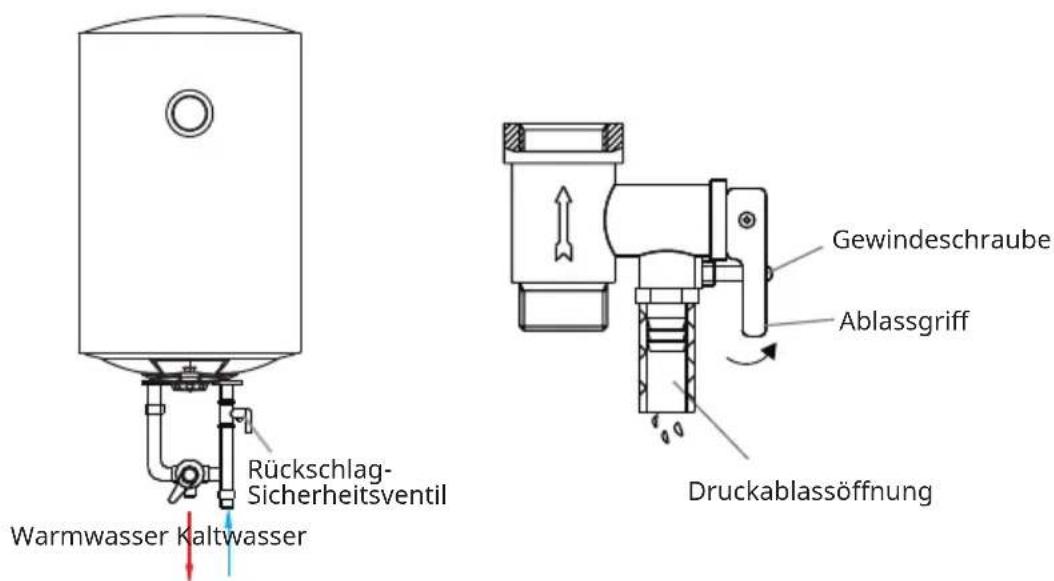

Rückschlag- Sicherheitsventil Warmwasser Kaltwasser Gewindeschraube Ablassgriff Druckablassöffnung

Abbildung 5 Abbildung 6

WARTUNG

• Prüfen Sie den Netzstecker und die Steckdose häufig, um sicherzustellen, dass sie einen guten und zuverlässigen Kontakt haben und gut geerdet sind, ohne dass es zu Überhitzungserscheinungen kommt.
• Wenn der Warmwasserbereiter längere Zeit nicht benutzt wird, insbesondere in Regionen mit niedriger Lufttemperatur (unter 0 °C), muss das Wasser im Gerät abgelassen werden. Dies verhindert eine Beschädigung des Erhitzers durch Gefrieren des Wassers im Innenbehälter (siehe 'Entwässerung' in dieser Anleitung für die Methode zum Ablassen des Wassers aus dem Innenbehälter).
• Um sicherzustellen, dass der Warmwasserbereiter lange Zeit effizient arbeitet, wird empfohlen, den Innenbehälter und die Ablagerungen auf den elektrischen Heizkomponenten regelmäßig zu reinigen.
  Es wird empfohlen, das Anodenschutzmaterial etwa alle sechs Monate zu überprüfen. Wenn das gesamte Material verbraucht ist, ersetzen Sie es bitte durch neues Material.
• Bitte beachten Sie, dass der Thermostat nach der Demontage nicht mehr wiederverwendet werden kann.

FEHLERBEHEBUNG

Problem Grund Lösungen
Die Heizkontrollleuchte ist aus.	Ausfall des Temperatur-reglers.	Kontaktieren Sie den Kundendienst.
Es fließt kein Wasser aus dem Heißwasserauslass.	Die Wasserversorgung ist unterbrochen.	Warten Sie auf die Wiederherstellung der Wasserversorgung.
	Der Wasserdruck ist zu niedrig.	Verwenden Sie den Warmwasserbereiter, wenn der Wasserdruck passend ist.
	Das Einlassventil der Wasserversorgung Versorgung ist nicht geöffnet.	Öffnen Sie das Einlass-ventil der Wasserversorgung.
Die Wassertemperatur ist zu hoch.	Ausfall der Temperatur-regelung	Kontaktieren Sie das Kundenzentrum.
Wasseraustritt Problem der Dichtung an Rohrverbindungen.		Kontaktieren Sie das Kundenzentrum

SCHALTPLAN

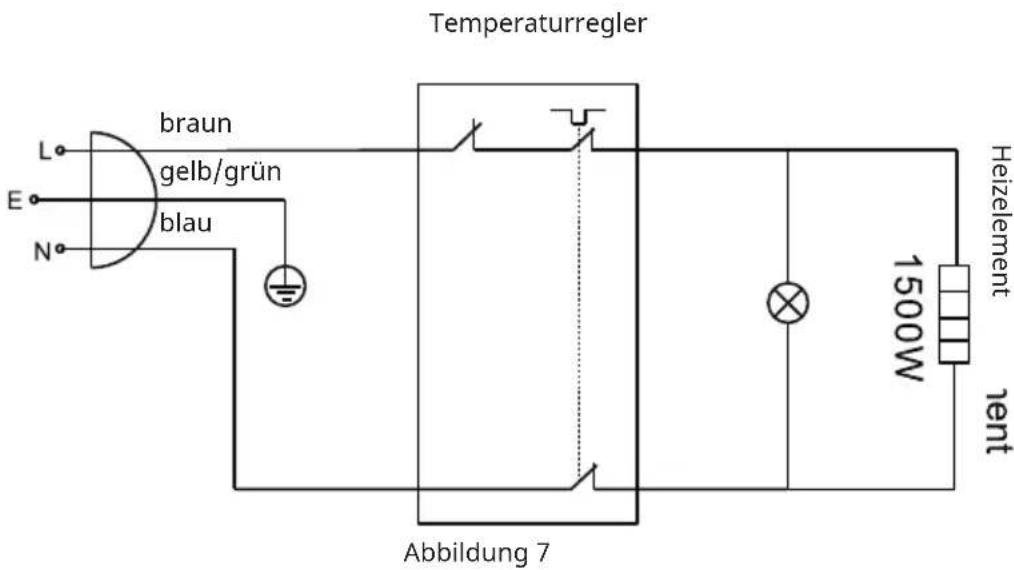

Temperaturregler L° E° N° braun gelb/grün blau Heizelement 1500W nent Abbildung 7
