Teton ED-HD - Binocoli Alpen Optics - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Binocolo a prisma
Marca	Alpen Optics
Modello	Teton ED-HD
Ingrandimento	8x (stima)
Diametro dell'obiettivo	42 mm (stima)
Ottica	Vetro ED (Extra-low Dispersion)
Trattamento delle lenti	Multistrato
Messa a fuoco	Centrale con regolazione diottrica
Oculari	Rotanti, pieghevoli (per portatori di occhiali)
Distanza interpupillare	Regolabile
Impermeabilità	Sì, impermeabile e antiappannante (purga all'azoto)
Alimentazione	Nessuna (strumento ottico)
Materiale del corpo	Gomma armata
Peso	Circa 700 g (stima)
Dimensioni (L x L x H)	Circa 150 x 130 x 55 mm (stima)
Fissaggio del cinturino	Fibbia integrata
Adattatore per treppiede	Sì, filettatura sotto il cappuccio
Accessori inclusi	Cinghia da collo, custodia, tappi per obiettivi
Garanzia	Garanzia Deluxe senza data di scadenza (registrazione richiesta)
Manutenzione	Pulizia con panno in microfibra, evitare calore eccessivo
Sicurezza	Non guardare mai direttamente il sole
Riciclaggio	Smaltire l'imballaggio secondo le normative locali

Domande frequenti - Teton ED-HD Alpen Optics

Come regolare la diottria sul binocolo Teton ED-HD?

Regolare prima la rotella centrale di messa a fuoco con l'occhio non dominante (generalmente il sinistro) coprendo l'obiettivo destro. Quindi, scoprire l'obiettivo destro e coprire il sinistro, quindi ruotare l'anello diottrico (sull'oculare destro) fino ad ottenere un'immagine nitida. Annotare la regolazione per un uso futuro.

Il binocolo Teton ED-HD è impermeabile?

Sì, è impermeabile e antiappannante grazie a una purga all'azoto. Questo lo protegge dall'umidità e dalla condensa interna.

Come pulire le lenti del binocolo?

Utilizzare una spazzola morbida o un soffiatore per rimuovere la polvere. Per le impronte, utilizzare un panno in microfibra con movimento circolare. Per le macchie ostinate, applicare un liquido detergente per obiettivi sul panno, mai direttamente sulla lente.

Posso usare il binocolo con gli occhiali?

Sì, gli oculari sono rotanti e pieghevoli. Abbassarli in posizione bassa per avvicinare gli occhi agli oculari e vedere il campo completo.

Come fissare la cinghia da collo?

Infilare l'estremità della cinghia dal basso verso l'alto nella fibbia di fissaggio, quindi ripassarla nella fibbia. Regolare la lunghezza e tirare per fissare.

Come montare il binocolo su un treppiede?

Svitare il cappuccio al centro dell'asse centrale per rivelare la filettatura. Utilizzare un adattatore per treppiede per binocolo compatibile e fissarlo a un treppiede standard.

Cos'è il vetro ED?

Il vetro ED (Extra-low Dispersion) riduce le aberrazioni cromatiche, offrendo un'immagine più nitida con meno frange di colore, ideale per l'osservazione dettagliata.

Come riporre correttamente il binocolo?

Riporre nella custodia fornita, in un luogo fresco e asciutto. Evitare temperature elevate (come in auto d'estate) e la luce solare diretta sulle lenti.

Cosa fare se l'immagine non è nitida?

Controllare prima la regolazione della distanza interpupillare (apertura dei due tubi). Quindi utilizzare la rotella centrale di messa a fuoco. Se necessario, regolare la diottria come spiegato nel manuale.

Posso osservare il sole con questo binocolo?

No, assolutamente no. Non guardare mai direttamente il sole o in prossimità con un binocolo, nemmeno con filtri. Ciò può causare lesioni oculari irreversibili. Utilizzare solo filtri solari certificati per l'osservazione solare.

MANUALE UTENTE Teton ED-HD Alpen Optics

Lente oculare
Messa a fuoco centrale
Oculare in gomma
4 Diottrie
Attacco cinturino
6 Obiettivo lente
Presa adattatore treppiede

INFORMAZIONIGENERALI SULLA SICUREZZA!

RISCHIO di lesioni fisiche!

Non guardare mai atraverso quello dispositivo direttamente o vicino al sole. Sussiste il rischio di CECITA!

I bambini dovrebbero utilizzato quello dispositivo solo sotto supervisione. Tenere i materiali di imbalaggio (sacchetti di plastica, elastici, ecc.) lontano dai bambini.

C' il rischio di SOFFOCAMENTO.

RISCHIO di incendio/ustione!

Non sottoporre mai il disposativo, in particolare le lenti, alla luce solare diretta. La concentrazione di raggi luminosi cui cause incendi e/o uszioni.

RISCHIO di danni materiali!

Non smontare mai il dispositiivo. Consultare il proprio rivenditore in caso di difetti. Il rivenditore contatterà il nostro centro di assistenza e spedirà il dispositiivo per la riparazione, se necessario.

Non sottoporre il dispositorio a temperature superiore a 60^ircC

Garanzia e assistenza

La garanzia ALPEN Deluxe,enza data di fine,inizia il giorno dell'acquisto.Per richiedere il prolongamento del periodo di garanzia come riportato sulla confezione, è necessario effettuare la registrazione sul nostro site web. I termini completi della garanzia, le informazioni sul prolongamento del periodo di garanzia e i dettagli del nostro servizio di assistenza sono disponibili al segunte indirizzo: www.alpenoptics.de/warranty_terms.

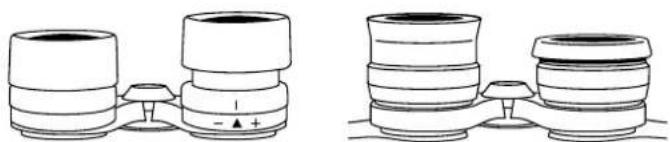

Regolazione dell'oculare

Il binocolo ALPEN è dotato di conchiglie oculari che possono essere ribaltate o ruotate in posizione estesa o abbassata (a seconda del modello) per ottimizzare la visuale per i propri occhi ed esclude- re la luce estranea. Se non si indossano occhiali da vista o da sole, tenere le conchiglie complemente estese (posizione "su"). Se si indossano gli occhiali, ribaltare le conchiglie oculari o ruotarle nella posizione abbassata. In quello modo si avvincano gli occhi alla lente (oculare) del binocolo in modo da poter vedere l'intera immagine (campo visivo completoenza "tagli" o "visione a tunnel").

Oculare avvitato Oculare ribaltato

Regolazione IPD (distanza interpupillare)

La distanza o la spaziatura tra il centro delle puj-pille, chiamata "distanza interpupillare" (IPD) varia da persona a persona. Per regolare il binocolo in modo che corrisponda ai propri occhi, seguire quosti semplici passaggi:

1. Tenere il binocolo nella normale posizione di osservazione. Afferrare saldamente le due canne del binocolo.
2. Avvicinare o allontanare fra loro le due canne fino a quando non si vede un singolo camino circolare (non preoccuparsi ancora della messa a fuoco).
3. Reimpostare sempre il binocolo in questa posizione prima di utilizzato.

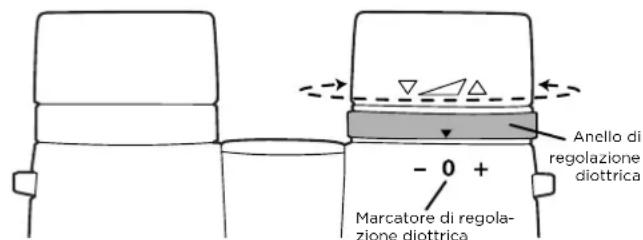

Regolazione diottrica e messa a fuoco

1. Regolare la distanza interpupillare delle conchiglie oculari come descripto nelle sezioni precedenti.
2. Impostare l'anello di regolazione delle diottrie su zero e visualizzare un oggetto distante.
3. Tenere entrambi gli occhi aperti in agli momento.
4. Usando un copriobiettivo o la propria mano, coprire la lente dell'obiettivo (anteriore) dello stesso lato del binocolo che ha I'anello di regolazione delle diottrie. Questo di solito è il lato destro.
5. Utilizzato la rotella della messa a fuoco centrale,METTERE a fuoco un oggetto distante con dettagli precisi (ad esempio un muro di mattoni, dei rami di alberi, ecc.) fino a quando non appeare il più nitido possibile.
6. Scoprire la lente dell'obiettivo sul lato diottrico, coprre l'altra lente dell'obiettivo, sul lato sinistro, quando visualizzare lo stesso oggetto.
7. Utilizzato l'anello di regolazione diottrica, spostare il marcatore di regolazione diottrica verso "+" o "-" fino a raggiungere la messa a fuoco.

Si delve usare cautela in quanto se si ruota或者其他 il limite o se si forza l'anello diottrico si possono causare danni o addirittura staccare l'oculare dal telao.

1. Il binocolo dovrebbe ora essere regolato per la propria vista. La messa a fuoco per qualsiasi distanza cui ora essere eseguita simplicamente ruotando la rotella di messa a fuoco centrale. Prendere nota della propria impostazione diottrica per riferimento futuro.

Attacco tracolla

Per fissare saldamente il binocolo alla cinghia relati-va:

1. Infilare l'estremita della cinghia dal basso verso l'altoattraverso il passante di fissaggio della cinghia.
2. Tenendo ferma la fibbia, infrilare l'estremita della cinghia all'interno della fibbia.
3. Regolare la lunghezza complessiva e tirare strettamente la tessitura della cinghia in modo da fissarla bene all'interno della fibbia.

Modelli impermeabili / antiappannamento

I binocoli ALPEN sono progettati e costruiiti utilizzando le più recenti technologie di impermeabilitizzazione e antiappannamento (come indicate sulla confezione del prodotto). I modelli impermeabili sono signillati con O-ring per una protezione completa dall'umidità. La protezione antiappannamento

viene ottenuata tramite emissione di azoto secco che rimuove tutte l'umidità interna.

Montaggio treppiede

(treppiede e adattatore relativo non inclusi)

Per fissare il binocolo a un treppiede o monopiede, svitare (in senso antiorario) il cappuccio che copre la presa fileettata all'estremita della cerniera centrale e conservarlo in un luogo sicuro. Utilizzato un adattatore per treppiede binoculare compatibile per collegare il binocolo a qualsiasi treppiede standard in posizione orizzontale per ottenere un'immagine stabile durante un'osservazione prolungata.

Manutenzione e pulizia

La normale manutenzione prevista per qualsiasi strumento ottico di precisione garantisce il perfetto funzionamento del binocolo per anni alla problemi.

• Non esporre modelli non impermeabili a forti piogge o另一a umidità eccessiva.

• Se il binocolo ha oculari ribaltabili e flessibili, conservarlo con le conchiglie oculari rivolte verso l'alto. Ciò evita un'ecccessiva umidità.

• Evitare impatti bruschi. Utilizzare la tracolla inclusa per evitare di far cadere accidentally il binocolo, con possibile disallineamento dell'ottica.
• Quando non lo si usa, conservare il binocolo nella custodia fornita, in un luogo fresco e asciutto.
• Evitare di conservare il binocolo in luoghi caldi, come l'abitacolo di un veicolo in una giornata calda. L'alta temperatura potrebbe influire negativamente sui lubrificanti e sui signillanti. Non lasciare mai il binocolo dove la luce solare diretta cui entrare nell'obiettivo o nella lente dell'oculare. La concentrazione dei raggi del sole potrebbe causare danni (bruciature da vetro).
• Tutte le parti mobili del binocolo sono lubricificare in modo permanente. Non cercare di lubricificarle.

Smaltimento

Smaltire correttamente i materiali di imballaggio, in base al tipo, ad esempio carta o cartone. Contattare il servizio di raccolta dei rifiuti o l'autorità competente per informazioni sul corretto smaltimento.

Per pulire le lenti del binocolo

1. Soffiare via polvere o detriti sulla lente (o usare un pennello morbido per lenti).
2. Per rimuovere impronte digitali o altre macchie, pulire con un panno di cotone morbido sfregando con un movimento circolare. Un panno per la pulizia in "microfibia" (disponibile presso i rivenditori di fotocamere o computer) è l'ideale per la pulizia di routine delle ottiche.
3. Per una pulizia più accurata, possono essere utilizzati un panno per lenti fotografiche e

liquido detergente per lenti di tipo fotografico o alcool isopropilico. Applicare sempre il liquido sul panno per la pulizia, non direttamente sulla lente.

NOTES

www.alpenoptics.de

ALPEN

OPTICS

Alpen Optics GmbH

Herderstraße 18
