Tipo di prodotto	Binocolo
Marca	Alpen Optics
Modello	Apex XP
Regolazione della distanza interpupillare	Sì, tramite rotazione dei cannocchiali
Messa a fuoco	Centrale tramite rotellina
Regolazione diottrica	Sì, anello di regolazione sull'oculare destro
Paraocchi	Regolabili (elicoidali o pieghevoli), adatti a portatori di occhiali
Tenuta stagna	Sì, con guarnizione torica e spurgo ad azoto
Antiappannamento	Sì, tramite spurgo ad azoto secco
Fissaggio treppiede	Sì, tramite adattatore (non incluso)
Cinghia per il collo	Inclusa, regolabile
Garanzia	Alpen Deluxe, senza scadenza (registrazione obbligatoria)
Manutenzione e pulizia	Pulire con un panno in microfibra, evitare urti, riporre nella custodia
Sicurezza	Non guardare direttamente il sole; non smontare; temperatura max 60°C
Riciclaggio	Smaltire gli imballaggi secondo il loro tipo
Temperatura di conservazione	Non esporre a oltre 60°C
Utilizzo con occhiali	Paraocchi abbassabili per un campo visivo completo
Riparabilità	Non smontare; contattare il rivenditore per eventuali difetti

Domande frequenti - Apex XP Alpen Optics

Come regolare la diottria sul binocolo Alpen Optics Apex XP?

Per regolare la diottria, iniziate a impostare l'anello diottrico su zero. Coprite l'obiettivo dal lato dell'anello (di solito destro), mettete a fuoco centrale su un oggetto lontano. Poi scoprite quell'obiettivo e coprite l'altro, quindi girate l'anello diottrico fino a ottenere un'immagine nitida. Attenzione: non forzate l'anello per evitare di danneggiare l'oculare.

Il binocolo Alpen Optics Apex XP è stagno?

Sì, i modelli Apex XP sono stagni e antiappannamento. Sono dotati di una guarnizione torica per una protezione completa dall'umidità e di uno spurgo ad azoto che elimina l'umidità interna per evitare l'appannamento.

Posso usare il binocolo con gli occhiali?

Sì, i paraocchi sono regolabili. Se portate occhiali, abbassate i paraocchi in posizione bassa (piegateli) per avvicinare gli occhi all'oculare e beneficiare di un campo visivo completo senza effetto tunnel.

Come pulire le lenti del binocolo?

Prima soffiate via la polvere o usate una spazzola morbida. Per le impronte, pulite con un panno in microfibra con movimenti circolari. Per una pulizia approfondita, usate un liquido speciale per obiettivi o alcol isopropilico applicato sul panno, mai direttamente sulla lente.

Come fissare il binocolo su un treppiede?

Svitate il tappo all'estremità della cerniera centrale per scoprire la filettatura. Usate un adattatore per treppiede compatibile (non incluso) per fissare il binocolo su un treppiede standard. Ciò consente un'osservazione stabile durante un uso prolungato.

Qual è la garanzia del binocolo Alpen Optics Apex XP?

La garanzia Alpen Deluxe è senza scadenza e inizia il giorno dell'acquisto. Per beneficiare di un periodo di garanzia prolungato, dovete registrare il vostro prodotto sul sito www.alpenoptics.de. In caso di difetti, contattate il rivenditore che gestirà la riparazione.

Cosa fare se l'immagine è sfocata?

Prima verificate la regolazione diottrica: seguite la procedura di regolazione con entrambi gli occhi. Assicuratevi che la distanza interpupillare sia corretta (vedete un unico cerchio). Poi usate la rotellina centrale per affinare la messa a fuoco. Se il problema persiste, pulite le lenti.

Come regolare la distanza interpupillare?

Tenete il binocolo in posizione normale e avvicinate o allontanate i due cannocchiali fino a ottenere un campo circolare unico. Non preoccupatevi ancora della messa a fuoco. Questa regolazione va effettuata prima di ogni utilizzo per un comfort ottimale.

Il binocolo Alpen Optics Apex XP è adatto ai bambini?

I bambini devono usare il binocolo solo sotto la supervisione di un adulto. Assicuratevi che non guardino mai il sole con lo strumento a causa del rischio di lesioni oculari. I piccoli imballaggi (sacchetti di plastica) devono essere tenuti fuori dalla portata.

Dove posso trovare il manuale completo del binocolo Alpen Optics Apex XP?

Il manuale completo è disponibile per il download gratuito su notice-facile.com in formato PDF. Potete anche scegliere la vostra lingua e ricevere una traduzione via email se necessario.

MANUALE UTENTE Apex XP Alpen Optics

Manuale d'istruzioni

8x56 8x42 10x42

Discover the Difference

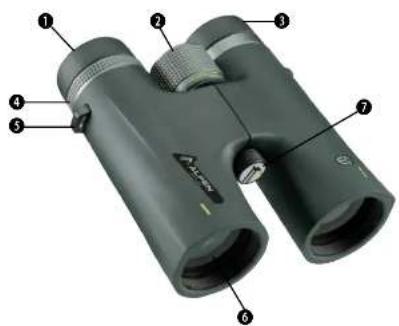

① Lente oculare
② Messa a fuoco centrale
③ Conchiglia oculare in gomma
4 Regolazione diottrica
⑤ Fissaggio cinturino
6 Lente dell'obiettivo
⑦ Presa adattatore treppiede

34 www.alpencoptics.dewww.alpencoptics.de

INFORMAZIONI GENERALI SULLA SICUREZZA!

RISCHIO di lesioni fisiche!

Non guardaro mai direttamento o in prossimità del sole attraverso questo dispositivo. C'è il rischio di RIMANERE ACCECATI!

I bambini devono usare questo dispositivo solo sotto supervisiono. Tenore i materiali di imballaggio (sacchetti di plastica, elastici, ecc.) lontano dalla portata dei bambini.

C'è il rischio di SOFFOCAMENTO.

RISCHIO di incendio/ustione!

Non sottoporre mai il dispositivo, in particolare le lenti, alla luce solare diretta. La concentrazione del raggi luminosi può causare incendi e/o ustioni.

RISCHIO di danni materiali!

Non smontaro mai il dispositivo. Consultare il proprio rivenditore in caso di difetti. Il rivenditore contatterà il nostro centro assistenza e spedirà il dispositivo per la riparazione, se necessario.

Non sottoporro il dispositivo a temperature superiori a 60°C!

Garanzia e assistenza

La garanzia ALPEN Deluxe, senza una data di scadenza, inizia il giorno dell'acquisto. Per richiedere un prolungamento del periodo di garanzia come riportato sulla confezione, è necessario effettuaro la registrazione sul nostro sito web. I termini completi della garanzia, le informazioni sul prolungamento del periodo di garanzia e i dettagli del nostro servizio assistenza sono disponibili all'indirizzo: www.alpenoptics.de/warranty_terms

US/GB

DE

SD

-

ES

NL

it

Regolazione dell'oculare

Il binocolo ALPEN è dotato di conchiglie oculari che possono essere ribaltate o ruotate in posizione estesa o abbassate (a seconda del modello) per ottimizzare la visuale per i propri occhi ed escludere la luce estrange. Se non si indossano occhiali da vista o da sole, tenere le conchiglie completamente estese (posizione rivolta verso l'alto). Se si indossano occhiali, ribaltare gli oculari o ruotali in posizione abbassata. In questo modo si avvicinano gli occhi alla lente (oculare) del binocolo in modo da poter vedere l'intera immagine (campo visivo completo senza "tagli" o "visione a tunnel").

Oculare avvitato Oculare ribaltato

Regolazione IPD (distanza interpupillare)

La distanza o la spaziatura tra il centro delle pupille, chiamata "distanza interpupillare" (IPD) varia da persona a persona. Per regolare il binocolo in base ai propri occhi, seguire questi semplici passaggi:

1. Tenere il binocolo nella normale posizione di osservazione. Afferrare saldamente le due canne del binocolo.
2. Avvicinare o allontanare fra loro le due canne fino a quando non si vede un singolo campo circolare (non preoccuparsi ancora della messa a fuoco).
3. Reimpostare sempre il binocolo in questa posizione prima di utilizzarlo.

www.alperoptics.de www.alperoptics.de

Regolazione diottrica e messa a fuoco

1. Regolare la distanza interpupillare delle conchiglie oculari come descritto nelle sezioni precedenti.
2. Impostare l'anello di regolazione delle diottrie su zero o visualizzare un oggetto distante.
3. Tenere entrambi gli occhi sempre aperti.
4. Usando un copriobiettivo o la propria mano, coprire la lente dell'obiettivo (anteriore) dello stesso lato del binocolo che ha la ghiera di regolazione diottrica. Di solito è il lato destro.
5. Utilizzando la rotella della messa a fuoco centrale mettere a fuoco un oggetto distante con dettagli precisi (ad esempio un muro di mattoni, dei rami di un albero, ecc.) fino a quando non appare il più nitido possibile.
6. Scoprire la lente dell'obiettivo sul lato diottrico, coprire l'altra lente dell'obiettivo, sul lato sinistro, quindi visualizzare lo stesso oggetto.
7. Utilizzando l'anello di regolazione diottrica, spostare il marcatore di regolazione diottrica verso "+" o "-" fino a raggiungere la messa a fuoco.

Si deve usare cautela in quanto, se si ruota oltre il limite o se si forza l'anello di regolazione diottrica, si possono causare danni o addirittura si può staccare l'oculare dal telao.

1. Il binocolo dovrebbe ora essere regolato per la propria vista. La messa a fuoco per qualsiasi distanza può ora essere oseguita semplicemente ruotando la rotella di messa a fuoco centrale. Prendere nota della propria impostazione diottrica per riferimento futuro.

Attacco tracolla

Per fissare saldamente il binocolo alla cinghia relativa:

1. Infilare l'estremità della cinghia dal basso verso l'alto attraverso il passante di fissaggio della cinghia.
2. Tenendo ferma la fibbia, infilare l'estremità della cinghia all'interno della fibbia.
3. Regolare la lunghezza complessiva e tirare strettamente la tessitura della cinghia in modo da fissarla bene all'interno della fibbia.

Modelli impermeabili / antiappannamento

I binocoli ALPEN sono progettati e costruiti utilizzando le più recenti tecnologie di impermeabilizzazione e antiappannamento (come indicato sulla confezione del prodotto). I modelli impermeabili sono sigilati con O-ring per una protezione completa dall'umidita. La protezione antiappannamento viene ottenuta tramite emissione di azolo secco che rimuove tutta l'umidità interna.

Montaggio su treppiede

(treppiede e adattatore relativo non inclusi)

Per fissare il binocolo a un treppiede o monopiede, svitare (in senso antiorario) il cappuccio che copre la presa filettata all'estremità della cerniera centrale e conservario in un luogo sicuro. Utilizzare un accessorio adattatore per treppiede binoculare compatibile per fissare il binocolo a qualsiasi treppiede standard in posizione orizzontale per fornire un'immagine stabile durante la visione prolungata.

Manutenzione e pulizia

La normale manutenzione prevista per qualsiasi strumento ottico di precisione garantisce il perfetto funzionamento del binocolo per anni senza problemi.

• Non esporre modelli non impermeabili a forti piogge o altra umidità eccessiva.

• Se il binocolo ha oculari ribaltabili e flessibili, conservarlo con le conchiglie oculari rivolte verso l'alto. Ciò evita un'eccessiva umidità.

• Evitare impatti bruschi. Utilizzato la tracolla inclusa per evitare di far cadere accidentalmente il binocolo per evitare un disallineamento dell'ottica.

• Quando non lo si usa, conservare il binocolo nella custodia fornita, in un luogo fresco o asciutto.
• Evitare di conservare il binocolo in luoghi caldi, come l'abitacolo di un veicolo in una giornata calda. L'alta temperatura potrebbe infuire negativamente sul lubrificanti e sui sigillanti. Non lasciare mai il binocolo dove la luce solare diretta può entrare nell'obiettivo o nella lente dell'oculare. La concentrazione dei raggi del sole potrebbe causare danni (offetto lonto).
• Tutte le parti mobili del binocolo sono lubrificate in modo permanente. Non cercare di lubrificarli.

[Non-Text]

Smaltimento

Smaltire correttamente i materiali di imballaggio, in base al tipo, ad esempio carta o cartone. Contattare il servizio di raccolta dei rifiuti o l'autorità competente per informazioni sul corretto smaltimento.

Per pulire le lenti del binocolo

1. Soffiare via polvere o detriti sulla lente (o usare un pennello morbido per lenti).

2. Per rimuovere impronte digitali o altre macchie, pulire con un panno di cotone morbido sfregando con un movimento circolare. Un panno per la pulizia in "microfibra" (disponibile presso i rivenditori di fotocamere o computer) è l'ideale per la pulizia di routine delle ottiche.

3. Per una pulizia più accurata, possono essere utilizzati un panno per lenti fotografiche e liquido detergente per lenti di tipo fotografico o alcool isopropilico. Applicare sempre il liquido sul panno per la pulizia, mai direttamente sulla lente.
